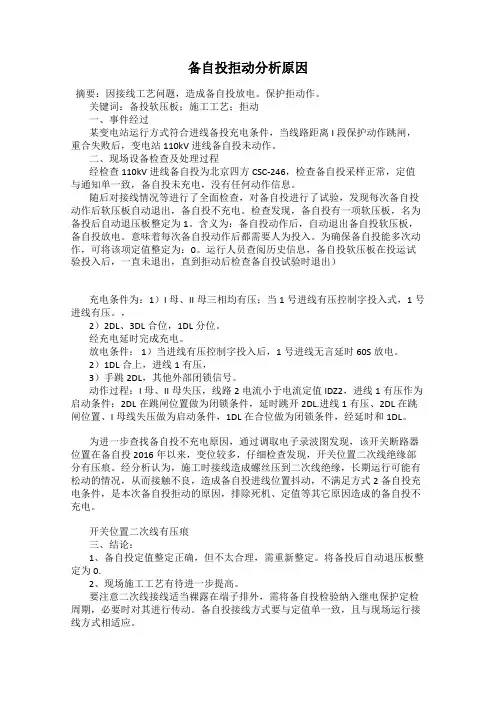

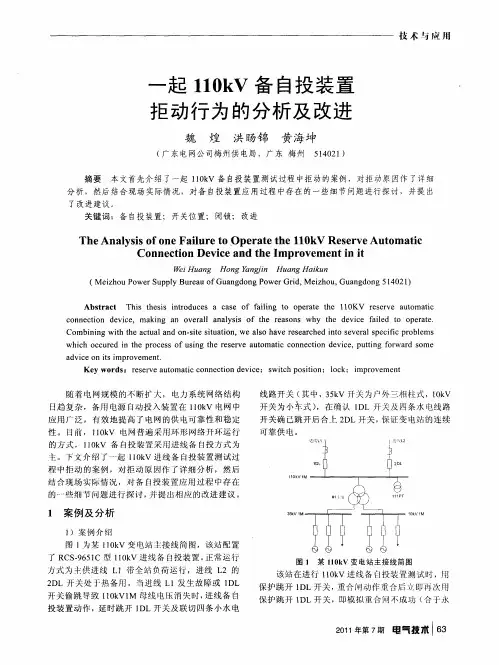

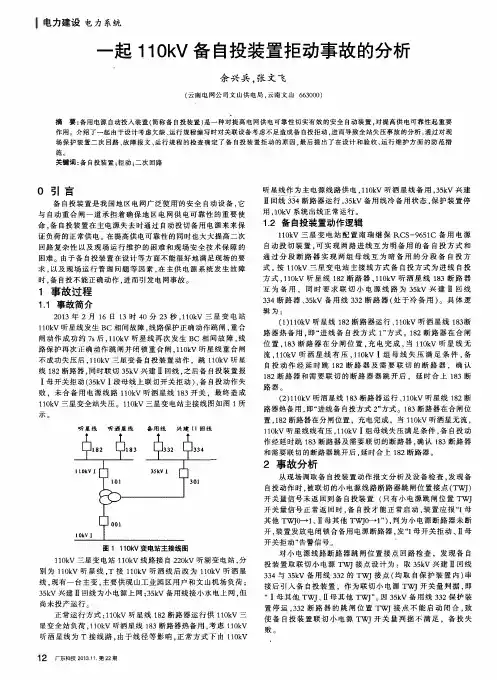

备自投拒动分析原因摘要：因接线工艺问题，造成备自投放电。
保护拒动作。
关键词：备投软压板；施工工艺；拒动一、事件经过某变电站运行方式符合进线备投充电条件，当线路距离I段保护动作跳闸，重合失败后，变电站110kV进线备自投未动作。
二、现场设备检查及处理过程经检查110kV进线备自投为北京四方CSC-246，检查备自投采样正常，定值与通知单一致，备自投未充电，没有任何动作信息。
随后对接线情况等进行了全面检查，对备自投进行了试验，发现每次备自投动作后软压板自动退出，备自投不充电。
检查发现，备自投有一项软压板，名为备投后自动退压板整定为1。
含义为：备自投动作后，自动退出备自投软压板，备自投放电。
意味着每次备自投动作后都需要人为投入。
为确保备自投能多次动作，可将该项定值整定为：0。
运行人员查阅历史信息，备自投软压板在投运试验投入后，一直未退出，直到拒动后检查备自投试验时退出）充电条件为：1）I母、II母三相均有压；当1号进线有压控制字投入式，1号进线有压。
，2）2DL、3DL合位，1DL分位。
经充电延时完成充电。
放电条件： 1）当进线有压控制字投入后，1号进线无言延时60S放电。
2）1DL合上，进线1有压，3）手跳2DL，其他外部闭锁信号。
动作过程：I母、II母失压，线路2电流小于电流定值IDZ2，进线1有压作为启动条件：2DL在跳闸位置做为闭锁条件，延时跳开2DL.进线1有压、2DL在跳闸位置、I母线失压做为启动条件，1DL在合位做为闭锁条件，经延时和1DL。
为进一步查找备自投不充电原因，通过调取电子录波图发现，该开关断路器位置在备自投2016年以来，变位较多，仔细检查发现，开关位置二次线绝缘部分有压痕。
经分析认为，施工时接线造成螺丝压到二次线绝缘，长期运行可能有松动的情况，从而接触不良，造成备自投进线位置抖动，不满足方式2备自投充电条件，是本次备自投拒动的原因，排除死机、定值等其它原因造成的备自投不充电。

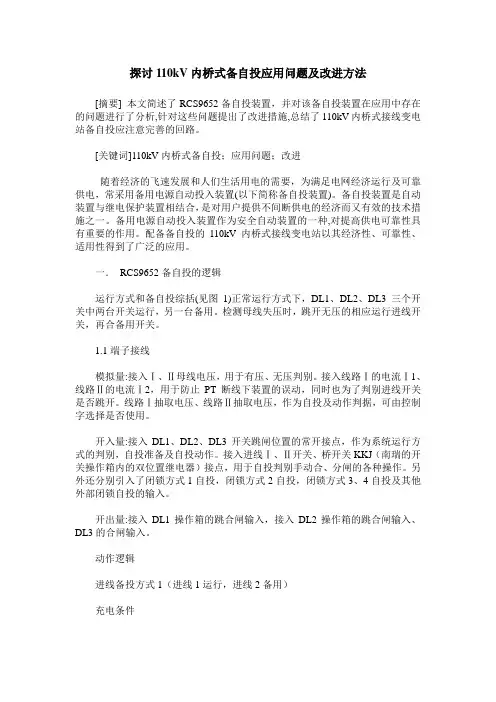

探讨110kV内桥式备自投应用问题及改进方法[摘要] 本文简述了RCS9652备自投装置，并对该备自投装置在应用中存在的问题进行了分析,针对这些问题提出了改进措施,总结了110kV内桥式接线变电站备自投应注意完善的回路。
[关键词]110kV内桥式备自投；应用问题；改进随着经济的飞速发展和人们生活用电的需要，为满足电网经济运行及可靠供电，常采用备用电源自动投入装置(以下简称备自投装置)。
备自投装置是自动装置与继电保护装置相结合，是对用户提供不间断供电的经济而又有效的技术措施之一。
备用电源自动投入装置作为安全自动装置的一种,对提高供电可靠性具有重要的作用。
配备备自投的110kV内桥式接线变电站以其经济性、可靠性、适用性得到了广泛的应用。
一．RCS9652备自投的逻辑运行方式和备自投综括(见图1)正常运行方式下，DL1、DL2、DL3三个开关中两台开关运行，另一台备用。
检测母线失压时，跳开无压的相应运行进线开关，再合备用开关。
1.1端子接线模拟量:接入Ⅰ、Ⅱ母线电压，用于有压、无压判别。
接入线路Ⅰ的电流Ⅰ1、线路Ⅱ的电流Ⅰ2，用于防止PT断线下装置的误动，同时也为了判别进线开关是否跳开。
线路Ⅰ抽取电压、线路Ⅱ抽取电压，作为自投及动作判据，可由控制字选择是否使用。
开入量:接入DL1、DL2、DL3开关跳闸位置的常开接点，作为系统运行方式的判别，自投准备及自投动作。
接入进线Ⅰ、Ⅱ开关、桥开关KKJ（南瑞的开关操作箱内的双位置继电器）接点，用于自投判别手动合、分闸的各种操作。
另外还分别引入了闭锁方式1自投，闭锁方式2自投，闭锁方式3、4自投及其他外部闭锁自投的输入。
开出量:接入DL1操作箱的跳合闸输入，接入DL2操作箱的跳合闸输入、DL3的合闸输入。
动作逻辑进线备投方式1（进线1运行，进线2备用）充电条件a）进线1运行，进线2备用，即DL1、DL3开关合位，DL2开关分位。
b）Ⅰ、Ⅱ母线三相均有压，当线路Ⅱ电压检查控制字投入时，进线Ⅱ有压（指UX2）。

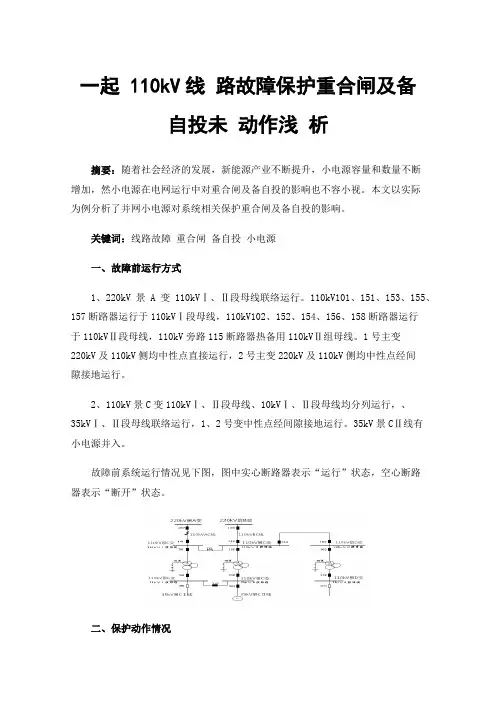

一起 110kV线路故障保护重合闸及备自投未动作浅析摘要：随着社会经济的发展，新能源产业不断提升，小电源容量和数量不断增加，然小电源在电网运行中对重合闸及备自投的影响也不容小视。
本文以实际为例分析了并网小电源对系统相关保护重合闸及备自投的影响。
关键词：线路故障重合闸备自投小电源一、故障前运行方式1、220kV景A变110kVⅠ、Ⅱ段母线联络运行。
110kV101、151、153、155、157断路器运行于110kVⅠ段母线，110kV102、152、154、156、158断路器运行于110kVⅡ段母线，110kV旁路115断路器热备用110kVⅡ组母线。
1号主变220kV及110kV侧均中性点直接运行，2号主变220kV及110kV侧均中性点经间隙接地运行。
2、110kV景C变110kVⅠ、Ⅱ段母线、10kVⅠ、Ⅱ段母线均分列运行，、35kVⅠ、Ⅱ段母线联络运行，1、2号变中性点经间隙接地运行。
35kV景CⅡ线有小电源并入。
故障前系统运行情况见下图，图中实心断路器表示“运行”状态，空心断路器表示“断开”状态。
二、保护动作情况2019年1月7日07时42分，220kV景A变电站110kVAC线157断路器纵联差动、距离Ⅰ段保护动作跳闸，重合闸动作重合成功；保护测距：3.6km，相别：AC相；故障录波测距：4.647km，相别：AC相。
110kV景C变110kV AC线141断路器纵联差动保护动作跳闸，重合闸未动作；保护测距：12.60km，相别：AC相；故障录波测距：12.263km，相别：AC相。
三、实际故障情况1、2019年01月07日16时30分，巡视发现：110kVAC线#11塔A、C相绝缘子整串遭受雷击有闪络痕迹。
2、110kVBC线#11塔与两侧变电站之间实际距离示意图：三、保护动作情况分析1、220kV景A变电站110kVAC线保护动作情况1.保护动作报告2019-01-07 07:42:36:0210000ms 保护启动0008ms 纵联差动保护动作0018ms 距离Ⅰ段动作1587ms 重合闸动作最大故障相电流 64.52A最大故障零序电流 60.09A最大差动电流 69.09A故障测距 3.60KM故障相别 AC②故障录波报告2019-01-07 07:42:36.018100故障相别 ACN故障距离 4.647公里二次侧电抗0.208Ω断路器跳闸时间 16.0ms保护动作时间 18.0ms断路器跳闸时间 79.0ms故障结束时间 66.0ms断路器跳闸时间 66.0ms2、110kV景C变电站110kVAC线保护动作情况1.保护动作报告2019-01-07 07:42:36:0230000ms 保护启动0006ms 纵联差动保护动作最大故障相电流 4.85A最大故障零序电流 7.11A最大差动电流 69.27A故障测距 12.60KM故障相别 AC1.故障录波报告2019-01-07 07:42:36.019900故障相别 CAN故障结束时间 44.0ms故障距离 12.263公里二次侧电抗0.57522Ω5、保护动作分析结论通过分析各变电站保护动作报告及录波图，2019年01月36日110kV黎枫线路故障各站保护均动作正确，具体分析如下：07：42：36.021110kVBC线因雷击发生AC相瞬时性接地故障① 220kV景A变侧110kVBC线纵联差动、距离Ⅰ段保护动作跳闸，故障持续时间66ms，重合闸投“检线无压母有压，有压自动转同期”方式，重合时限1.5s，1587ms满足条件，重合成功。
浅析110kV备自投拒动摘要：备自投装置作为电力系统的一个重要组成部分，当工作电源因故断开后，能自动迅速的将备用电源投入，以提高电力系统供电的可靠性。
但当前110kV备自投逻辑下在某些故障状况可能会出现备自投拒动，从备自投装置的动作原理出发对备自投逻辑进行了分析探讨，并提出改进措施，以保证系统的稳定性合可靠性。
关键词：110kV备自投；备自投拒动1 概述备自投装置是电力系统的重要自动装置，对电力系统的供电可靠性起着十分重要的作用，可以在发生电网事故或线路事故时，保证用户供电的连续性，将负荷损失降低到最少。
本文以110kV某变电站为例分析在发生故障时110kV备自投拒动时的改进方法。
2 110kV备自投原理（1）充电逻辑①“备自投功能压板”在投入位置；②母线有压；③备投元件处于热备用状态。
同时满足以上逻辑备自投充电（2）放电逻辑①“备自投功能压板”退出；②母线无压且线路有流；③备投开关在合位；④装置启动跳原主供开关后没有检测到相应的开关变位；（3）启动条件①满足所有充电条件；②满足任一放电条件；③运行线路无流母线无压。
3 110kV某变电站110kV备自投拒动变电站的接线方式是单母分段，其主接线图如下所示：110kV备自投具有两主两备带分段备投功能。
（1） 110kV公合I线1317开关、公合II线1318开关在合位为主供线路；北合II线1358开关、北合I线1357开关在分位，对侧开关在合位，即两线路处于空充状态，作为备投线路；110kV分段1012开关在分位。
某日，110kV公合I线发生故障，线路保护动作跳开110kV公合I线两侧开关，此时110kV备自投分段备投逻辑应动作合上1012开关，但事故发生时110kV备自投并没有动作造成1M失压。
（2）目前运行状态下，分段1012开关在分位，公合II线处于空充状态，即1318开关处于热备用状态，此运行状态下110kV 1M由公合I线供电，2M由北合I线供电。

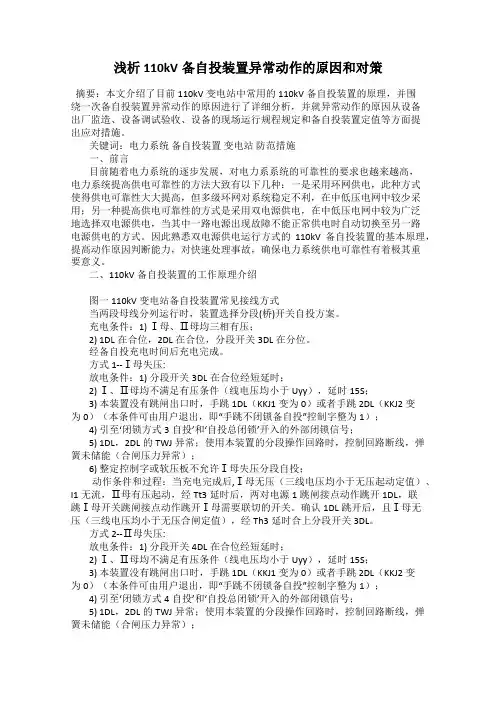

浅析110kV备自投装置异常动作的原因和对策摘要：本文介绍了目前110kV变电站中常用的110kV备自投装置的原理，并围绕一次备自投装置异常动作的原因进行了详细分析，并就异常动作的原因从设备出厂监造、设备调试验收、设备的现场运行规程规定和备自投装置定值等方面提出应对措施。
关键词：电力系统备自投装置变电站防范措施一、前言目前随着电力系统的逐步发展，对电力系系统的可靠性的要求也越来越高，电力系统提高供电可靠性的方法大致有以下几种：一是采用环网供电，此种方式使得供电可靠性大大提高，但多级环网对系统稳定不利，在中低压电网中较少采用；另一种提高供电可靠性的方式是采用双电源供电，在中低压电网中较为广泛地选择双电源供电，当其中一路电源出现故障不能正常供电时自动切换至另一路电源供电的方式。
因此熟悉双电源供电运行方式的110kV备自投装置的基本原理，提高动作原因判断能力，对快速处理事故，确保电力系统供电可靠性有着极其重要意义。
二、110kV备自投装置的工作原理介绍图一 110kV变电站备自投装置常见接线方式当两段母线分列运行时，装置选择分段(桥)开关自投方案。
充电条件：1) Ⅰ母、Ⅱ母均三相有压；2) 1DL在合位，2DL在合位，分段开关3DL在分位。
经备自投充电时间后充电完成。
方式1--Ⅰ母失压:放电条件：1) 分段开关3DL在合位经短延时；2) Ⅰ、Ⅱ母均不满足有压条件（线电压均小于Uyy），延时15S；3) 本装置没有跳闸出口时，手跳1DL（KKJ1变为0）或者手跳2DL（KKJ2变为0）（本条件可由用户退出，即“手跳不闭锁备自投”控制字整为1）；4) 引至‘闭锁方式3自投’和‘自投总闭锁’开入的外部闭锁信号；5) 1DL，2DL的TWJ异常；使用本装置的分段操作回路时，控制回路断线，弹簧未储能（合闸压力异常）；6) 整定控制字或软压板不允许Ⅰ母失压分段自投；动作条件和过程：当充电完成后,Ⅰ母无压（三线电压均小于无压起动定值）、I1无流，Ⅱ母有压起动，经Tt3延时后，两对电源1跳闸接点动作跳开1DL，联跳Ⅰ母开关跳闸接点动作跳开Ⅰ母需要联切的开关。

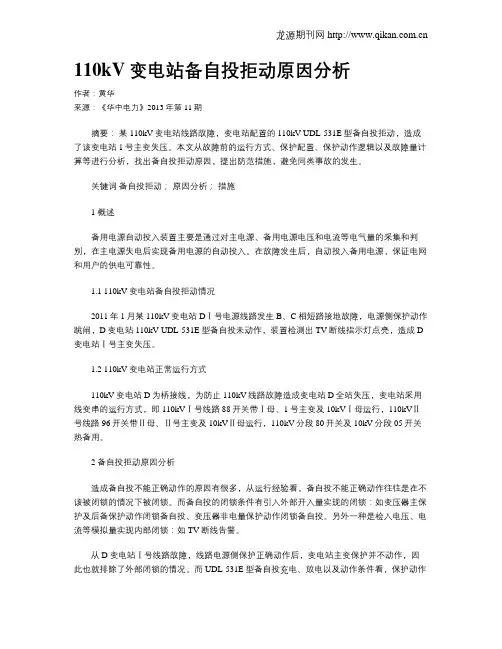

110kV变电站备自投拒动原因分析作者：黄华来源：《华中电力》2013年第11期摘要：某110kV变电站线路故障，变电站配置的110kV UDL-531E型备自投拒动，造成了该变电站1号主变失压。
本文从故障前的运行方式、保护配置、保护动作逻辑以及故障量计算等进行分析，找出备自投拒动原因，提出防范措施，避免同类事故的发生。
关键词备自投拒动；原因分析；措施1 概述备用电源自动投入装置主要是通过对主电源、备用电源电压和电流等电气量的采集和判别，在主电源失电后实现备用电源的自动投入。
在故障发生后，自动投入备用电源，保证电网和用户的供电可靠性。
1.1 110kV变电站备自投拒动情况2011年1月某110kV变电站DⅠ号电源线路发生B、C相短路接地故障，电源侧保护动作跳闸，D变电站110kV UDL-531E型备自投未动作，装置检测出TV断线指示灯点亮，造成D 变电站Ⅰ号主变失压。
1.2 110kV变电站正常运行方式110kV变电站D为桥接线，为防止110kV线路故障造成变电站D全站失压，变电站采用线变串的运行方式，即110kVⅠ号线路88开关带Ⅰ母、1号主变及10kVⅠ母运行，110kVⅡ号线路96开关带Ⅱ母、Ⅱ号主变及10kVⅡ母运行，110kV分段80开关及10kV分段05开关热备用。
2 备自投拒动原因分析造成备自投不能正确动作的原因有很多，从运行经验看，备自投不能正确动作往往是在不该被闭锁的情况下被闭锁。
而备自投的闭锁条件有引入外部开入量实现的闭锁：如变压器主保护及后备保护动作闭锁备自投、变压器非电量保护动作闭锁备自投。
另外一种是检入电压、电流等模拟量实现内部闭锁：如TV断线告警。
从D变电站Ⅰ号线路故障，线路电源侧保护正确动作后，变电站主变保护并不动作，因此也就排除了外部闭锁的情况。
而UDL-531E型备自投充电、放电以及动作条件看，保护动作逻辑上没有任何问题，装置检测出TV断线时指示灯点亮，所以把备自投拒动的原因重点放在TV断线上进行分析。

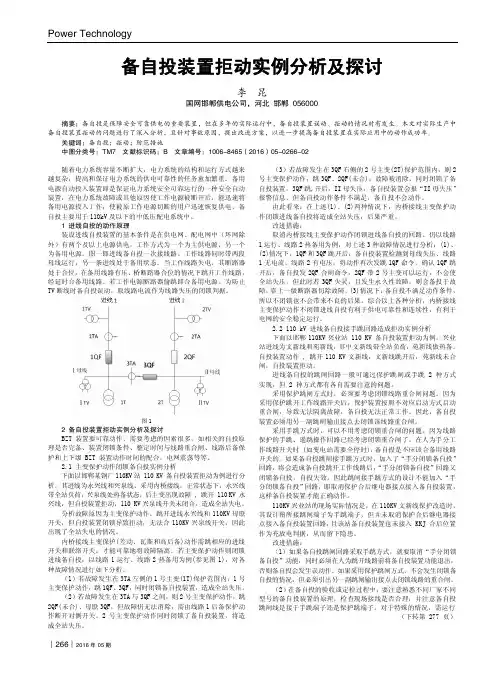

Power Technology︱266︱2016年05期备自投装置拒动实例分析及探讨李 昆国网邯郸供电公司，河北 邯郸 056000摘要：备自投是保障安全可靠供电的重要装置，但在多年的实际运行中，备自投装置误动、拒动的情况时有发生。
本文对实际生产中备自投装置拒动的问题进行了深入分析，且针对事故原因，提出改进方案，以进一步提高备自投装置在实际应用中的动作成功率。
关键词：备自投；拒动；防范措施中图分类号：TM7 文献标识码：B 文章编号：1006-8465（2016）05-0266-02随着电力系统容量不断扩大，电力系统的结构和运行方式越来越复杂，提高和保证电力系统的供电可靠性的任务愈加繁重。
备用电源自动投入装置即是保证电力系统安全可靠运行的一种安全自动装置，在电力系统故障或其他原因使工作电源被断开后，能迅速将备用电源投入工作，使被原工作电源切断的用户迅速恢复供电，备自投主要用于110kV 及以下的中低压配电系统中。
1 进线自投的动作原理 装设进线自投装置的基本条件是在供电网、配电网中（环网除外）有两个及以上电源供电，工作方式为一个为主供电源，另一个为备用电源。
图一即进线备自投一次接线路。
工作线路同时带两段母线运行，另一条进线处于备用状态。
当工作线路失电，其断路器处于合位，在备用线路有压、桥断路器合位的情况下跳开工作线路，经延时合备用线路。
若工作电源断路器偷跳即合备用电源。
为防止TV断线时备自投误动，取线路电流作为线路失压的闭锁判据。
图1 2 备自投装置拒动实例分析及探讨 BZT 装置要可靠动作，需要考虑的因素很多，如相关的自投原理是否完备、装置闭锁条件、整定时间与线路重合闸、线路后备保护和上下级 BZT 装置动作时间的配合，电网震荡等等。
2.1 主变保护动作闭锁备自投实例分析 下面以邯郸某钢厂110KV 站 110 KV 备自投装置拒动为例进行分析。
其进线为永兴线和兴泉线，采用内桥接线。
正常状态下，永兴线带全站负荷，兴泉线处热备状态，后主变出现故障 , 跳开 110 KV 永兴线，但自投装置拒动，110 KV 兴泉线开关未闭合，造成全站失电。

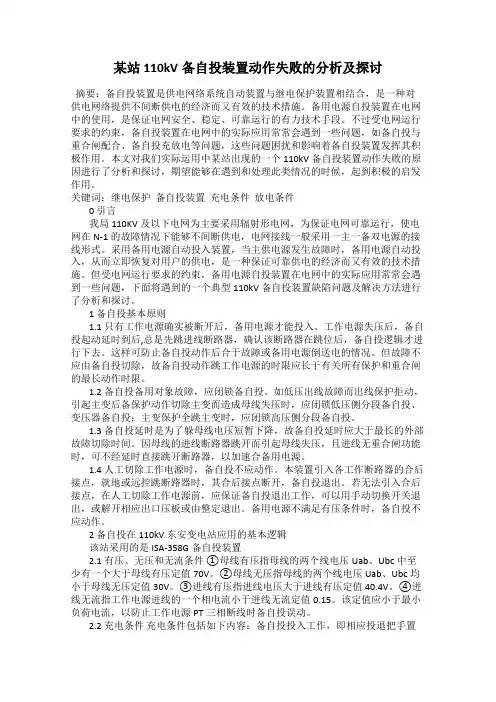

某站110kV备自投装置动作失败的分析及探讨摘要：备自投装置是供电网络系统自动装置与继电保护装置相结合，是一种对供电网络提供不间断供电的经济而又有效的技术措施。
备用电源自投装置在电网中的使用，是保证电网安全、稳定、可靠运行的有力技术手段。
不过受电网运行要求的约束，备自投装置在电网中的实际应用常常会遇到一些问题，如备自投与重合闸配合、备自投充放电等问题，这些问题困扰和影响着备自投装置发挥其积极作用。
本文对我们实际运用中某站出现的一个110kV备自投装置动作失败的原因进行了分析和探讨，期望能够在遇到和处理此类情况的时候，起到积极的启发作用。
关键词：继电保护备自投装置充电条件放电条件0 引言我局110KV及以下电网为主要采用辐射形电网，为保证电网可靠运行，使电网在N-1的故障情况下能够不间断供电，电网接线一般采用一主一备双电源的接线形式。
采用备用电源自动投入装置，当主供电源发生故障时，备用电源自动投入，从而立即恢复对用户的供电，是一种保证可靠供电的经济而又有效的技术措施。
但受电网运行要求的约束，备用电源自投装置在电网中的实际应用常常会遇到一些问题，下面将遇到的一个典型110kV备自投装置缺陷问题及解决方法进行了分析和探讨。
1 备自投基本原则1.1 只有工作电源确实被断开后，备用电源才能投入。
工作电源失压后，备自投起动延时到后,总是先跳进线断路器，确认该断路器在跳位后，备自投逻辑才进行下去。
这样可防止备自投动作后合于故障或备用电源倒送电的情况。
但故障不应由备自投切除，故备自投动作跳工作电源的时限应长于有关所有保护和重合闸的最长动作时限。
1.2 备自投备用对象故障，应闭锁备自投。
如低压出线故障而出线保护拒动，引起主变后备保护动作切除主变而造成母线失压时，应闭锁低压侧分段备自投、变压器备自投；主变保护全跳主变时，应闭锁高压侧分段备自投。
1.3 备自投延时是为了躲母线电压短暂下降，故备自投延时应大于最长的外部故障切除时间。

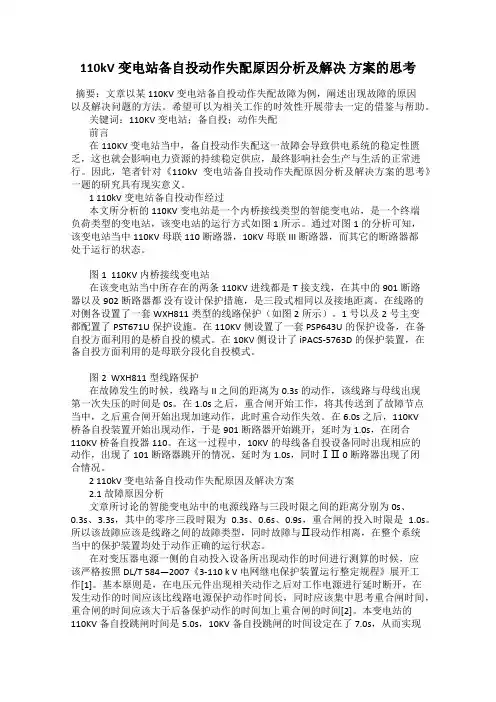

110kV变电站备自投动作失配原因分析及解决方案的思考摘要：文章以某110KV变电站备自投动作失配故障为例，阐述出现故障的原因以及解决问题的方法。
希望可以为相关工作的时效性开展带去一定的借鉴与帮助。
关键词：110KV变电站；备自投；动作失配前言在110KV变电站当中，备自投动作失配这一故障会导致供电系统的稳定性匮乏，这也就会影响电力资源的持续稳定供应，最终影响社会生产与生活的正常进行。
因此，笔者针对《110kV变电站备自投动作失配原因分析及解决方案的思考》一题的研究具有现实意义。
1 110kV变电站备自投动作经过本文所分析的110KV变电站是一个内桥接线类型的智能变电站，是一个终端负荷类型的变电站，该变电站的运行方式如图1所示。
通过对图1的分析可知，该变电站当中110KV母联110断路器，10KV母联III断路器，而其它的断路器都处于运行的状态。
图1 110KV内桥接线变电站在该变电站当中所存在的两条110KV进线都是T接支线，在其中的901断路器以及902断路器都没有设计保护措施，是三段式相同以及接地距离。
在线路的对侧各设置了一套WXH811类型的线路保护（如图2所示）。
1号以及2号主变都配置了PST671U保护设施。
在110KV侧设置了一套PSP643U的保护设备，在备自投方面利用的是桥自投的模式。
在10KV侧设计了iPACS-5763D的保护装置，在备自投方面利用的是母联分段化自投模式。
图2 WXH811型线路保护在故障发生的时候，线路与II之间的距离为0.3s的动作，该线路与母线出现第一次失压的时间是0s。
在1.0s之后，重合闸开始工作，将其传送到了故障节点当中，之后重合闸开始出现加速动作，此时重合动作失效。
在6.0s之后，110KV桥备自投装置开始出现动作，于是901断路器开始跳开，延时为1.0s，在闭合110KV桥备自投器110。
在这一过程中，10KV的母线备自投设备同时出现相应的动作，出现了101断路器跳开的情况，延时为1.0s，同时ⅠⅡ 0 断路器出现了闭合情况。
摘要：随着变电站自动化建设日趋完善，110kV电源备自投装置成为了电力自动化建设的标配。
然而在实际应用中，备自投的逻辑会受低压侧电源的影响，出现异常动作的情况，无法按照定值设定的时间动作，影响供电稳定性。
现以某变电站110kV线路备自投异常动作为例进行分析，提出了相应对策，为电网稳定运行提供了保障。
关键词：110kV线路；备自投；异常动作1 事件概况2019年5月某日，某变电站110kV线路出现备自投动作异常的情况。
110kV 2MPT并列装置重动回路失压，23：12：11.364 110kV线路备自投保护动作，切开110kV芙冶线1216开关，然后备自投合上110kV鹰冶线1286开关，23：12：11.585 110kV鹰冶线合闸后距离加速保护动作，跳开1286开关。
2 110kV线路备自投异常动作分析2.1保护动作过程保护动作过程详细时序如表1所示。
110kV备自投保护在23：12：10开始启动，在1s内完成了跳主供电源、合备供电源、鹰冶线距离加速保护动作、鹰冶线距离I段保护动作。
动作过程时序如图1所示。
2.2保护动作行为分析2.2.1 110kV线路备自投保护装置动作分析表2为110kV线路备自投保护相关定值，据此我们做出如下分析：110kV芙冶线与110kV鹰冶线互为备自投，其中110kV芙冶线为主供线路，110kV鹰冶线为备供线路，两条线路同在110kV 2M上，故备自投保护装置的母线电压只采集110kV 2MPT三相电压。
在23：12：10.672，110kV线路备自投保护装置启动，母线电压为0.18V，满足无压定值要求（30V），110kV芙冶线三相电流均低于0.15A（0.03I N=0.15A），满足无流定值要求，在23：12：11.364，备自投正确动作，切开主供电源110kV芙冶线1216开关，确认了110kV芙冶开关分位后，在23：12：11.521备自投保护正确动作，合110kV鹰冶线1286开关。
论110kV变电站备自投动作不成功原因分析及补救对策摘要：目前，110kV变电站是主要变电站类型，在社会用电中有非常重要的作用，但是受技术等因素影响，110kV变电站在运行过程中存在备自投动作不成功问题，给电力系统的正常稳定运行带来负面影响。
为有效解决这一问题，本文主要就110kV变电站备自投动作不成功原因以及具体补救措施作一番分析。
关键词：备自投；动作；原因；补救措施当前，110kV在实际投入运行过程中普遍采用一主一备自投装置，该设置的最大优点是能提升变电站运行的稳定性，确保线路运行的安全性[1]。
例如当供电线路发生故障时，备用电源能在最短时间内自动投入到供电当中，确保用户用电不受线路故障影响。
但是此类设置在实际运行过程中也存在不足之处，例如会出现备自投动作不成功现象，给电力用户正常用电造成影响。
下文首先就110kV变电站备自投动作不成功原因进行分析。
1、110kV变电站备自投探析1.1备自投动作产生原理在现代社会，电力在社会中的重要性不言而喻，尤其是在社会快速发展进步的今天，人们更加重视对电力的使用，对于电力供应量以及供应质量都提出了新的要求，为有效满足用户高要求，110kV变电站被不断调整完善。
现阶段，多数110kV变电站均会设置两条线路，一条为主供电线路，一条为备用供电线路[2]。
备用供电线路的主要功能作用是当主供电线路出现运行故障时，其能在最短时间自主投入到电力运行中，通过自身的辅助作用维持变电站的正常稳定运行。
而备用供电线路辅助作用得以实现的途径是备自投设备。
1.2备自投动作常见方式根据不同的电力运行环境与要求，110kV变电站备自投动作在实际应用中会有不同方式表现，如变压器备自投、分段备自投以及进线备自投等[3]。
其中，进线备自投方式是目前多数变电站采用最为广泛的一种备自投动作。
但无论是哪种方式，备自投设备在运行过程中只能进行一次性动作，无法实现重复性的电力投用。
同时，备自投装置生成备自投动作需要一定的条件，如只有当主供电线路出现运行故障或是发生跳闸事故时，备自投装置才会启动相应功能；此外，在备自投各项动作中需要对电力运行的闭锁条件、设备充电条件、启动条件等给予高度重视，尤其是闭锁条件，该条件是影响备自投动作完成度的重要因素。
浅析110kV线路备自投故障及对策摘要：为了减少损失，保证用户不间断供电，在电力系统中广泛采用了备用电源自动投入装置。
文章主要分析了110kV线路备自投故障及对策，以供参考。
关键词：110kV；线路；备自投；故障引言备自投装置是提高供电可靠性的一套安全自动装置，在主电源失去时通过自投备用电源来保证母线不失压及线路的供电，可提高电力系统的供电可靠性，在各电压等级电网中得到广泛应用。
由于备自投需要适应多种运行方式，因此其原理和二次回路接线都比较复杂，从而导致误动、拒动事件。
1、备自投装置基本要求备自投装置(BZT)全称为备用电源自动投入装置。
从名字便可以理解这种装置关键在于“自”。
备自投(BZT)装置是当工作电源因故障或其它原因被断开后，能迅速自动地将备用电源或其它正常工作的电源投入工作，使工作电源被断开的用户不至于停电的一种自动装置。
在变电站，为了提高供电可靠性，一般可以采用环网供电或两台以上变压器并列运行进行供电。
但是这种做法将使继电保护复杂化，而且增大了短路电流，加重了一次设备的负担。
如果采取分段母线接线，则在简化继电保护和减小短路电流等方面都有积极的效果。
而在常开的分段断路器上装设备自投装置，也就可以保证供电的可靠性。
所以对于备自投装置最重要要求就是其动作的正确性。
典型备用电源自投方式:备用电源一般分为明备用和暗备用两种。
运行正常情况下断开的备用线或备用变压器称为明备用。
不需要有经常断开着的备用电源，当某一电源故障时由另外一工作着的电源将全部负荷带起来，这种备用称为暗备用。
备自投的基本动作原因：工作母线由于某种原因使工作电源断路器断开后，自动投入装置动作，将备用电源自动投入。
自动投入装置动作后应首先检查工作电源断路器断开的原因。
其原因大致有以下几种：向本站供电的电源侧失去电源；本站的供电设备故障后继电保护动作，断路器跳闸；工作电源断路器由于操作回路或保护回路出现故障以及误碰而跳闸；、由于电压互感器的熔断器熔断而引起的误动。
探讨110kV备自投装置不正确动作原因与建议摘要：110kV备自投装置的不正确动作会严重影响电力系统的安全运行，降低供电的可靠性。
因此，对备自投装置的不正确动作进行分析具有重要的现实意义。
本文结合某备自投装置不正确动作实例，对110kV备自投装置不正确动作的原因进行了分析，并就此提出了相应的解决方案。
关键词：备自投装置；不正确动作；原因；建议0 引言在110kV电力系统中，备自投装置的应用可以提高供电的可靠性急运行的稳定性，因而得到了广泛的应用。
但在实际应用中备自投装置多次出现不正确动作，造成了电网负荷损失，影响到了电力系统的安全运行，严重时还会导致一次设备损坏。
因此，对备自投装置不正确动作的原因进行分析，并采取合理的方案进行解决，保证电力供应的可靠性是当前的一个重要课题。
变配电站备自投有两种基本的供电方式。
第一种如图1所示，母联分段供电方式，母联开关断开，两个工作电源分别供电，两个电源互为备用，此方式称为母联备自投方式。
第二种如图2所示，双进线向单母线供电方式，即由一个工作电源供电，另一个电源为备用，此方式称为线路备自投方式。
1 母联备自投工作原理如图3所示，正常运行时，两段母线电压正常，两线路断路器闭合，母联断路器断开。
图3 35kV变电站一次系统图备自投装置动作条件如下:(1)只有在工作电源开关被断开后，备自投才能动作；(2)主变后备保护动作时，均应闭锁相应电压等级的备自投装置；(3)手动断开工作电源开关时，应闭锁备自投装置；(4)备自投装置整定延时应大于最大外部故障切除时间和重合闸时间。
如图3所示，TV装在母线侧时(TV1和TV2)，装置正向运行，一段母线失压，另外一段母线电压正常，无外部闭锁开关量输入。
当满足条件后，先跳开失压线路开关QF1(或QF2)，经延时后合上分段开关QF3。
2 某35kV变电站备自投装置不正确动作变电站一次系统如图4所示。
图4 110kV变电站一次系统图事件经过如下:××年×月17点12分左右，监控系统报警，显示某35kV变电站的10kV侧931分段备自投装置动作。

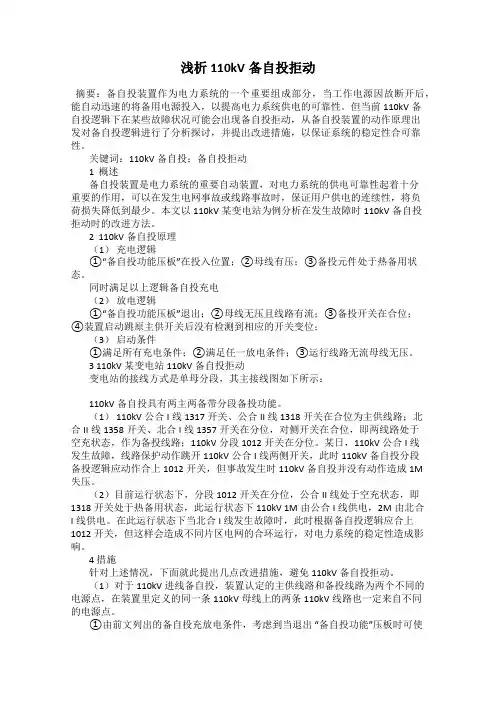

浅析110kV备自投拒动
发表时间：2018-05-14T16:32:08.163Z 来源：《电力设备》2017年第34期作者：潘春辉田青[导读] 摘要：备自投装置作为电力系统的一个重要组成部分，当工作电源因故断开后，能自动迅速的将备用电源投入，以提高电力系统供电的可靠性。
（深圳供电局有限公司 518000）
摘要：备自投装置作为电力系统的一个重要组成部分，当工作电源因故断开后，能自动迅速的将备用电源投入，以提高电力系统供电的可靠性。
但当前110kV备自投逻辑下在某些故障状况可能会出现备自投拒动，从备自投装置的动作原理出发对备自投逻辑进行了分析探讨，并提出改进措施，以保证系统的稳定性合可靠性。
关键词：110kV备自投；备自投拒动 1 概述
备自投装置是电力系统的重要自动装置，对电力系统的供电可靠性起着十分重要的作用，可以在发生电网事故或线路事故时，保证用户供电的连续性，将负荷损失降低到最少。
本文以110kV某变电站为例分析在发生故障时110kV备自投拒动时的改进方法。
2 110kV备自投原理
（1）充电逻辑
①“备自投功能压板”在投入位置；②母线有压；③备投元件处于热备用状态。
同时满足以上逻辑备自投充电
（2）放电逻辑
①“备自投功能压板”退出；②母线无压且线路有流；③备投开关在合位；④装置启动跳原主供开关后没有检测到相应的开关变位；
（3）启动条件
①满足所有充电条件；②满足任一放电条件；③运行线路无流母线无压。
3 110kV某变电站110kV备自投拒动
变电站的接线方式是单母分段，其主接线图如下所示：
110kV备自投具有两主两备带分段备投功能。
（1） 110kV公合I线1317开关、公合II线1318开关在合位为主供线路；北合II线1358开关、北合I线1357开关在分位，对侧开关在合位，即两线路处于空充状态，作为备投线路；110kV分段1012开关在分位。
某日，110kV公合I线发生故障，线路保护动作跳开110kV公合I 线两侧开关，此时110kV备自投分段备投逻辑应动作合上1012开关，但事故发生时110kV备自投并没有动作造成1M失压。
（2）目前运行状态下，分段1012开关在分位，公合II线处于空充状态，即1318开关处于热备用状态，此运行状态下110kV 1M由公合I 线供电，2M由北合I线供电。
在此运行状态下当北合I线发生故障时，此时根据备自投逻辑应合上1012开关，但这样会造成不同片区电网的合环运行，对电力系统的稳定性造成影响。
4 措施
针对上述情况，下面就此提出几点改进措施，避免110kV备自投拒动。
（1）对于110kV进线备自投，装置认定的主供线路和备投线路为两个不同的电源点，在装置里定义的同一条110kV母线上的两条110kV线路也一定来自不同的电源点。
①由前文列出的备自投充放电条件，考虑到当退出 “备自投功能”压板时可使备自投放电，所以在目前状况下，在变更运行方式后可以考虑先进行退出备自投保护屏的“备自投功能”压板，让备自投放电，然后再投上“备自投功能”压板，让备自投又重新进行充电。
此种方法简单方便不需要对逻辑回路进行更改。
②回路上做出的改进措施：在1012分位开入回路串接一个压板，命名“TSP退出强制进线备自投功能”。
退出TSP，可实现强制进线备自投；投入TSP，可退出强制进线备自投。
当改变运行方式时相应的投入退出TSP压板。
实现强制进线备投的功能以避免故障发生时造成失压，同时提高了系统的稳定性和可靠性。
图2 改进的110kV备自投开入
③逻辑上做出的改进措施：当其中一条母线失压，该条母线上的主供线路和备投线路之间能够备投，即实现单母线备投功能。
以110kV母线单母线分段，两主两备逻辑一为例说明。
正常运行时，甲、乙线供电，丙、丁线备用，分段开关MDL在合位，逻辑充电条件：①1M、2M均三相有压；②1DL或2DL在合位,MDL在合位；③3DL不在检修为分位且丙线有压或4DL不在检修为分位且丁线有压；④备自投功能压板投入，同时满足以上四个条件经延时时间充电完成。
逻辑放电条件：①Ⅰ母、Ⅱ母均三相无压，甲线或乙线有流经延时放电；②丙线、丁线均无压；③丁线无压,丙线检修；④丙线无压,丁线检修；⑤3DL不在检修但在合位或4DL不在检修但在合位或3DL、4DL均在合位；⑥手跳1DL、2DL；3DL、4DL同时检修或1DL或2DL检修；⑦闭锁信号输入。
动作过程：检测到Ⅰ、Ⅱ母线失压，甲线及乙线无电流，延时跳开甲线1DL、乙线2DL开关，确认1DL、2DL开关跳开后，按下述条件动作：①丙线有压、丁线无压，丙线、丁线均未在检修状态，备投延时合上丙线3DL开关；②丁线有压、丙线无压，丙线、丁线均未在检修状况，备投延时合上丁线4DL开关；③丙线、丁线均有压，丙线、丁线均未在检修状况，备投延时合上丙线3DL、丁线4DL开关；④丙线有压，丁线在检修状况，备投延时合上丙线3DL开关，⑤丁线有压，丙线在检修状况，备投延时合上丁线4DL开关。
图3 110kV单母分段接线的主接线示意图
图4 改进的110kV进线备自投逻辑图
此逻辑是在逻辑一的基础上追加了分段开关位置判据以实现分段开关在分位的情况下一条母线上实现线路备投。
在该动作逻辑下运行如发生上述两条110kV母线分列运行的方式，甲线由于线路发生永
久性故障保护动作跳开甲线1DL开关，此时备自投装置将检测到1M失压、甲线无流，备自投动作延时跳开1DL，确认1DL跳开后合上3DL。
由此避免了由于甲线永久性故障跳开1DL开关造成110kV 1M失压。
同理2M失压，可进行类似的分析。
当没有检测到MDL的分位时则进行与原逻辑类似的进线备投逻辑功能。
（2）在某些运行方式下110kV备自投拒动后可能会出现一条110V进线带全站所有的负荷，这时可能会出现过负荷的情况，考虑到这种情况设想基于功率的自适应备自投实现备投方式，对站内二次侧负荷的电流电压进行采集，并折算到一次侧来获取负荷的实时功率；根据采集到需要减载部分的低压出线二次有功功率和无功功率，将其折算为一次功率；在备自投动作前根据站内的负荷分布情况有选择的减载部分出线负荷。
如检测到的实时功率为S，变压器的额定容量为S#，当S<S#时则不需要进行负荷减载，当S>S#要进行负荷减载，第一轮减载后若实时检测到的功率仍大于变压器的额定容量时则进行第二轮减载。
假若确定减载的轮次为2，若两轮减载后仍是S>S#即本还需进行后续减载动作，但设置减载轮次为2时则动作2个轮次后即闭锁备自投。
为防止电源失电时主变出线部分、低压出线部分的瞬时功率全为0，采集不到正常工作时负荷功率的情况，在备自投逻辑中增加功率缓存记忆模块，自动记忆并存储失电前主变出线及低压部分出线的负荷功率，防止因失电造成的功率计算错误；为防止将同一出线的间隔同时设置到减载1轮和2轮中出线负荷功率被重复计算的问题，在系统中增加出线轮次校验功能。
如果一出线间隔同时设置在第1轮和第2轮时，只在1轮减载负荷中进行计算，第2轮中不计算此功率。
5 总结
本文基于110kV变电站运行方式改变备自投拒动的实例，从压板投退、增加开入、增加分段跳位判据等几方面提出改进措施以避免出现类似备自投拒动的情况，并针对备自投拒动可能会出现的过负荷现象提出基于功率的自适应备自投设想。
作者简介：
潘春辉（1988-）男，深圳供电局有限公司，从事变电运行工作.。
