110kV变电站多进线备自投装置安步骤及方法论述

110kV变电站备自投运行方式分析摘要：随着国家经济的飞速发展、科学技术的不断提高以及居民用电需求的不断增长，用户对供电质量和供电可靠性的要求日益提高，备用电源自动投入是保证配电系统连续可靠供电的重要措施。

因此，备自投已成为中低压系统变电站自动化的最基本功能之一。

备用电源自动投入装置(简称AAT)就是当主供电源因故障被断开后，能自动、迅速地将备用电源或备用设备投入工作，使原来的工作电源、被断开的用户能迅速恢复供电的一种自动控制装置。

采用ATT可提高供电可靠性、简化继电保护、限制短路电流并提高母线残压。

关键词：110kV；变电站；备自投运行方式1 备自投方式及基本要求1.1 备用电源自投的方式备自投主要用于中、低压配电系统中。

根据备用电源的不同，备自投主要有以下两种方式：1、母联断路器自动投入：如图1，金海变#1主变、#2主变同时运行，母联710开关断开，#1主变与#2主变互为备用电源，此方案也称为“暗备用”接线方案；2、进线备用电源自动投入：金海变兴金853开关和振金743开关只有一个在分位，另一个在合位，因此当母线失压，备用线路有压，并且兴金853线(振金743线)无电流时，即跳开兴金853开关(振金743开关)，合上振金743开关(兴金853开关)，此方案也称为“明备用”接线方案。

图1 110KV金海变正常运行方式1.2 备自投的基本要求备自投工作时有以下几点基本要求：1、主供电源确实断开后，备用电源才允许投入；2、备自投只允许动作一次；3、手动跳开主供电源时，应闭锁备自投；4、工作母线失压时还必须检查工作电源无流，才能启动备自投，以防TV二次三相断线造成误动。

2 110kV智能变电站备自投组网方式备用电源自动投入(备自投)装置在提高供电可靠性和保证供电连续性方面具有重要作用。

目前，110kV智能变电站为单母分段、内桥接线方式都配置了110kV备自投装置。

下面以重庆电网110kV土场变电站为例分析备自投组网方式。

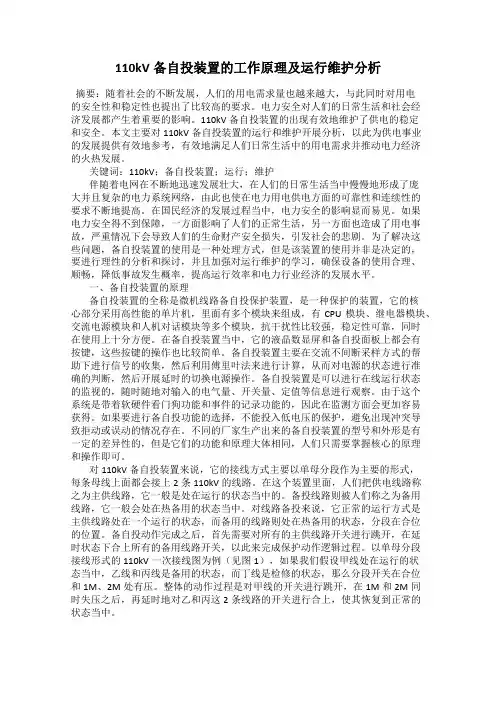

110kV备自投装置的工作原理及运行维护分析摘要：随着社会的不断发展，人们的用电需求量也越来越大，与此同时对用电的安全性和稳定性也提出了比较高的要求。

电力安全对人们的日常生活和社会经济发展都产生着重要的影响。

110kV备自投装置的出现有效地维护了供电的稳定和安全。

本文主要对110kV备自投装置的运行和维护开展分析，以此为供电事业的发展提供有效地参考，有效地满足人们日常生活中的用电需求并推动电力经济的火热发展。

关键词：110kV；备自投装置；运行；维护伴随着电网在不断地迅速发展壮大，在人们的日常生活当中慢慢地形成了庞大并且复杂的电力系统网络，由此也使在电力用电供电方面的可靠性和连续性的要求不断地提高。

在国民经济的发展过程当中，电力安全的影响显而易见。

如果电力安全得不到保障，一方面影响了人们的正常生活，另一方面也造成了用电事故，严重情况下会导致人们的生命财产安全损失，引发社会的悲剧。

为了解决这些问题，备自投装置的使用是一种处理方式，但是该装置的使用并非是决定的，要进行理性的分析和探讨，并且加强对运行维护的学习，确保设备的使用合理、顺畅，降低事故发生概率，提高运行效率和电力行业经济的发展水平。

一、备自投装置的原理备自投装置的全称是微机线路备自投保护装置，是一种保护的装置，它的核心部分采用高性能的单片机，里面有多个模块来组成，有CPU模块、继电器模块、交流电源模块和人机对话模块等多个模块，抗干扰性比较强，稳定性可靠，同时在使用上十分方便。

在备自投装置当中，它的液晶数显屏和备自投面板上都会有按键，这些按键的操作也比较简单。

备自投装置主要在交流不间断采样方式的帮助下进行信号的收集，然后利用傅里叶法来进行计算，从而对电源的状态进行准确的判断，然后开展延时的切换电源操作。

备自投装置是可以进行在线运行状态的监视的，随时随地对输入的电气量、开关量、定值等信息进行观察。

由于这个系统是带着软硬件看门狗功能和事件的记录功能的，因此在监测方面会更加容易获得。

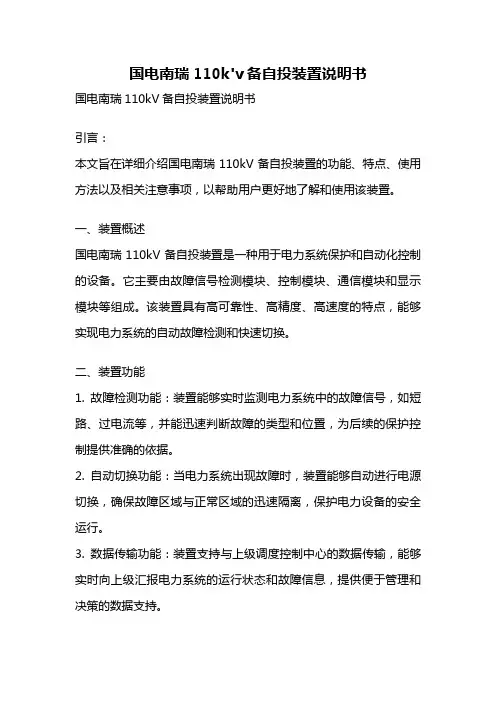

国电南瑞110k'v备自投装置说明书国电南瑞110kV备自投装置说明书引言：本文旨在详细介绍国电南瑞110kV备自投装置的功能、特点、使用方法以及相关注意事项，以帮助用户更好地了解和使用该装置。

一、装置概述国电南瑞110kV备自投装置是一种用于电力系统保护和自动化控制的设备。

它主要由故障信号检测模块、控制模块、通信模块和显示模块等组成。

该装置具有高可靠性、高精度、高速度的特点，能够实现电力系统的自动故障检测和快速切换。

二、装置功能1. 故障检测功能：装置能够实时监测电力系统中的故障信号，如短路、过电流等，并能迅速判断故障的类型和位置，为后续的保护控制提供准确的依据。

2. 自动切换功能：当电力系统出现故障时，装置能够自动进行电源切换，确保故障区域与正常区域的迅速隔离，保护电力设备的安全运行。

3. 数据传输功能：装置支持与上级调度控制中心的数据传输，能够实时向上级汇报电力系统的运行状态和故障信息，提供便于管理和决策的数据支持。

三、装置特点1. 高可靠性：装置采用先进的故障检测算法和可靠的硬件设计，能够在各种恶劣环境下正常工作，并具备自动故障恢复功能，提高系统的可靠性和稳定性。

2. 高精度：装置具有高精度的测量和判断能力，能够准确地判断故障类型和位置，确保对故障的快速响应，有效保护电力设备。

3. 高速度：装置具备快速的故障检测和切换速度，能够在故障发生时迅速做出响应，减少故障对电力系统的影响，提高系统的恢复速度。

4. 易于操作：装置操作界面简洁明了，采用人性化的设计，用户只需简单操作即可完成各项功能设置和参数调整，提高了操作的便捷性和效率。

四、装置使用方法1. 首先，确保装置连接电力系统的电源和信号线路正确无误。

2. 打开装置电源，待装置启动完成后，进入操作界面。

3. 在操作界面中，用户可根据需要设置故障检测的参数和切换规则，并进行相关的功能配置。

4. 完成参数设置后，装置将开始监测电力系统的运行状态，并实时显示故障信息和切换状态。

ＸＸ站110kV线路备自投装置更换改造工程安装调试传动试验方案广东ＸＸ电力工程有限公司２００７年９月目录一、概述 (1)1.1编制依据 (1)1.2施工执行标准 (1)1.3工程概况 (1)二、施工组织 (2)2.1现场施工人员组成 (2)2.2施工总流程 (2)2.3工期及工程施工进度计划安排 (2)三、施工技术措施 (4)3.1施工技术、资料准备 (4)3.2现场实际情况勘查 (4)3.3施工机具清单 (4)3.4施工步骤 (5)3.5开关传动试验步骤（用试验仪模拟） (5)3.6专项技术措施 (6)3.7通用技术措施 (6)四、施工安全措施 (8)4.1专项安全措施 (8)4.1.1停电施工安全措施 (8)4.1.2不停电设备安全措施 (9)4.1.3特殊工种安全措施 (9)4.2通用安全措施 (9)五、危险点分析与控制 (11)一、概述1.1 编制依据根据2007年度大修技改计划，110kVＸＸ变电站110kV备自投更改工程由我公司施工，110kV备自投保护测控屏1面由南京南瑞继保电气有限公司供货，施工内容包含保护屏安装接线，装置调试及带开关传动；拆除原控制室110kV线路备自投屏内进线备自投装置和相关电缆配线。

根据施工计划停电安排特编制该方案。

1.2 施工执行标准本方案措施执行国家标准：《电力建设施工技术管理规定》、《电气装置安装工程施工及验收规范》、《电气装置安装工程电气交接试验标准》、《电业安全工作规程》、《电力建设安全工作规程》、《电力建设安全施工管理规定》。

1.3 工程概况在控制室备用屏位安装新的110kV线路备自投保护屏，电缆敷设接线，装置调试及带开关传动；原控制室110kV线路备自投装置退出运行，拆除装置屏内配线和相关电缆接线。

施工方案主要内容：1、110kV备自投保护测控屏安装就位；2、敷设相关电缆至110kV线路保护屏，110kV线路GIS就地LCP柜；3 退出原备自投保护，拆除原备自投柜的相关电缆接线；4、110kV备自投保护测控屏电缆接线工作；5、110kV备自投保护装置本体功能调试；6、遥信核对装置本体动作信号正确；7、110kV备自投保护装置二次接线正确性检查；8、110kVＸ涌线备自投开入、开出及开关传动试验；9、110kV吉Ｘ线备自投开入、开出及开关传动试验；10、备自投六角图测试；11、遥信试验正确性检查。

阐述变电站110kV备自投装置及其应用随着近几年来备自投装置的不断应用，其可靠性和实际应用效果在实践中得到了检验，从应用结果上来看备自投装置确实能够有效提升供电网络的可靠性。

在目前的城市发展中，供电网络变得越来越复杂和庞大，因此变电站的重要性也越来越突出。

在由不同等级的变电站构成的供电网络中，不可避免的会出现一些运行故障，而此时备自投装置的应用就可以大大提升变电站的可靠性。

1.变电站110KV备自投装置在目前的110KV变电站中，其输电线路极其复杂，而且由于变电站功能的差别，使得变电站的备自投系统都存在着差异，然而大部分都需要以下几个步骤：一是充电条件。

要求在变电站的主供电系统和备用供电线路上电压都不为零，当主供电处于合位，备用系统处于分位，经过6s左右的延时后，备用装置进入充电状态。

同时，可以根据母联开关对运行方式是否正确进行判断，并且可以对支路上的功率进行计算。

二是启动条件。

首先，确保备用装置有电压，而且要保证达到充电条件后备用装置才能够启动；其次，在主供电系统线路上电压为零时且备用装置有电压时，表明处于正确运行方式，此时可以启动备自投装置；再次，为了有效避免由于电气元件因素导致备用装置出现故障，在备自投装置启动前要确保主供电系统电源已经切断；最后，为了避免备自投装置发生误动作，需要在启动备自投装置前对主电源系统进行检测。

三是动作约束。

首先，在对闭锁信号或备自投装置运行方式判断出现异常的情况下，不能启动备自投装置；其次，备自投装置的动作次数为一次，这是为了有效避免出现故障的电气元件对备自投装置产生进一步影响；再次，备自投装置的动作速度要求较高，这是为了降低故障电气元件对供电网络的进一步破坏；为有效控制故障蔓延，在母线发生故障时，需要提高保护装置的切换速度，并且将备自投装置锁闭。

四是备自投装置闭锁的条件。

首先，在对备自投装置进行检修时，只需要确定开关闭锁的状态，而无需锁闭整个装置；其次，在保护动作状态下，备自投装置要进入锁闭状态，并且将锁闭状态保持到人工操作完成为止；再次，当需要进行人工锁闭时，可以直接将备自投装置总出口锁闭，而当需要恢复时，则只需要将总压板去除即可，此时备自投装置将恢复自投功能；最后，当进行某个开关的手动操作时，其他开关的自投功能将被锁闭，同时当备自投装置内部发生异常时，也需要将装置进行锁闭。

浅谈110kV变电站备自投装置的备投方式及应用摘要：随着近年来国家的各个方面不断发展与进步，科学技术水平获得了大幅度的提升。

而我国的电力系统也随之不断完善，变得更加的可靠。

越来越多的终端变电站，现在要求运行的设备需要安装备自投装置。

方式分为单母分段接线，双目接线等。

本文将以110kV单母分段接线方式为例，对其进行分析，浅谈其备投方式和一些应用。

关键词：110kV变电站；备自投；单母分段接线引言我国的电力系统目前虽然比较完善，可是也容易因为机器故障或者其他问题，造成电力系统的瘫痪，这时备用的设备电源显得尤为重要。

在关键时刻备用电源可以让其他设备尽快的恢复系统的运行并使其正常的工作，这就是备用自动投入装置，也是我们说的备自投装置。

备自投设备现今已经成为电力系统不可或缺的设备，他是可以使电力系统快速恢复供电运行的重要手段。

1 备用电源自动投入装置基本使用技巧及要求1.1备自投基本要求备用电源自动投入装置基本要求首先应在主电源不再工作时启动并投入设备。

其次在主电源不论任何情况下断开，除了信号被封闭的情况，都应自动投入工作，需要注意的是，备自投装置只能保证启动一次，并设有面对突发情况的保护加速跳闸。

最后，为了保证工作人员的安全，在主电源被手动断开工作的时候，备用自动投入装备不应该投入工作，应设有分过备用自动投入电源的封锁功能，以免临时备用电源投入到已经故障的设备中或者对工作人员造成伤害。

而且备用电源应不能在不满足有压条件的情况下投入工作。

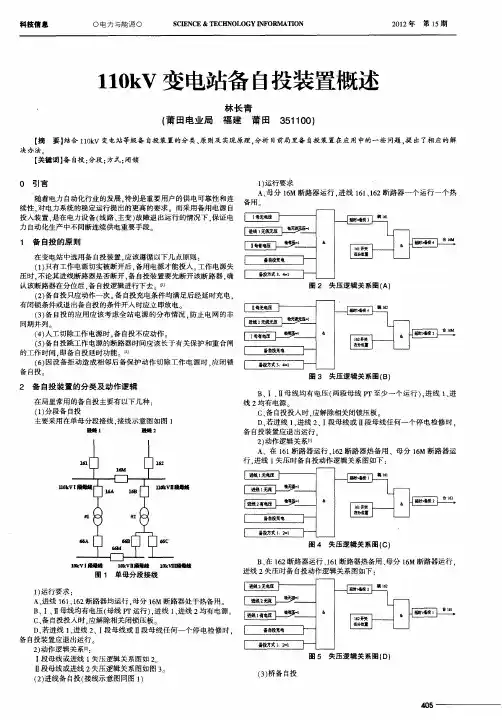

1.2备自投在110kV单母线路存在的问题和解决措施备用自动投入设备在单母分段接线方式如图1所示，有三种运行的模式。

第一种模式就是两条电路连通，各自运行一台主线，110kV的母连16M断路器，待定使用。

第二种模式就是用作连通线路的163线路也要运行两台主变，164进线断路器待定使用。

最后一种模式是用164线路运行两台主变，同样进线的163断路器待定使用。

这三种模式，都有自己不同的思路、逻辑。

110kV变电站备自投装置分析摘要：目前南方电网中比较重要的110kV变电站都已经基本装有设备自投装置。

本文基于110kV变电站进线备或内桥（分段）备原理进行分析，备自投是如何保证对用户供电的连续性和可靠性。

关键词：进线备；内桥（分段）备；可靠性；小电源；闭锁；0 引言随着我国人民生产生活的现代化程度日益提高，国民对于电力供应可靠性要求的不断提高，备自投装置（BZT）将作为电力系统中非常重要的安全自动装置。

在110kV变电站大多采用进线备或内桥（分段）备的运行方式来保证对用户供电的连续性和可靠性。

1 备自投装置（BZT）动作基本原则根据《电力装置的继电保护和自动装置设计规范》，备自投装置应遵循以下基本原则：⑴、只有工作电源确实被断开后，备用电源才能投入。

⑵、备自投备用对象故障，应闭锁备自投。

⑶、备自投延时应大于最长的外部故障切除时间。

⑷、人工切除工作电源时，备自投不应动作。

⑸、备用电源不满足有压条件时，备自投不应动作。

⑹、备自投装置应保证只动作一次。

⑺、装置启动部分能反应工作母线失去电压的状态。

⑻、备自投装置的动作时间以负荷的停电时间最短。

⑼、PT二次侧的熔断器熔断时，备自投装置不应动作。

⑽、自动投入装置中，可设置工作电源的电流闭锁回路。

2备自投装置（BZT）充电与放电3.1有压、无压和无流条件1) 母线有压：母线的线电压Uab和Ubc至少有一个大于母线有压的定值Ud1。

2) 母线无压：母线的线电压Uab和Ubc均都小于母线无压的定值Ud2。

3) 进线有压：采集进线PT的一个线电压（或相电压）Upt大于进线有压的定值Ud3。

4) 进线无流：工作电源进线的一个相电流IL小于进线无流定值Id1（小于最小负荷电流I0）。

3.2备自投装置充电条件充电条件包括如下内容：1) 备自投装置已投入工作；2) 工作电源和备用电源均正常（有压）；3) 工作断路器和备用断路器正常；4) 无闭锁条件、放电条件。

且备自投装置充电时长为10s。

110KV变电站备自投装置应用分析本文就该问题进行了分析，提出了改进措施。

单母分段接线方式变电站在继电保护配置、继电保护范围等方面与内桥接线方式存在差别，本文分析备自投装置在单母分段接线方式中应用存在的问题，提出了解决措施。

标签：变电运行；备自投；内桥；单母分段接线；改进措施1 备自投原理备用电源自动投入装置是电力系统提高供电可靠性、保证供电连续性的一种有效手段，主要用于110kV及以下电压等级的系统中。

目前电网应用的备自投装置一般都具有几种典型方案（包括母联或桥开关备自投、进线备自投、线路开关备自投、变压器备自投等），针对不同的电网接线形式，通过不同的整定，适用于各种不同的场合要求。

新型的备自投装置还研发了可以与电网接线自适应的动作方案，通过对开关辅助接点开入量的判断，得出目前变电站的实际运行方式，从而智能地切换到与之相适应的备自投方式，减少了方式压板的投退。

不论采取哪种方案，备自投装置基本上都遵循以下原则：（1）只有工作电源断开后，备用电源才能投入。

工作电源失压时，不论其进线断路器是否断开，备自投装置要先断开该断路器，确认该断路器在分位后，备自投逻辑才进行。

（2）要正确选取备自投装置的充电、放电和启动条件，保证备自投装置只动作一次。

（3）要充分考虑备自投装置的闭锁条件，防止备自投发生不正确动作的情况。

（4）备自投装置的整定时间必须考虑与线路重合闸、线路后备保护和上下级备自投装置动作时间的配合，并考虑相应的延时和闭锁功能。

（5）备自投动作投入备用电源，若备用电源投于故障，应具有加速跳闸功能。

（6）备自投的放电条件应考虑必要的延时，以防止系统扰动、故障等短时异常条件造成备自投闭锁。

备自投的应用应该考虑全站电源的分布情况，防止电网的非同期并列。

（7）手动或遥控断开主供电源断路器时，备自投装置不应该动作。

2内桥接线方式单主变运行故障分析2.1故障分析图1：进线A带全站负荷110 kV内桥接线单主变运行时，运行方式一般考虑一回进线供全站负荷，另一回进线开关热备用，110 kV备自投投入。

110 kV进线备自投应用调试及分析摘要：文章对110 kV进线备自投应用调试过程中发现的问题及隐患进行了深入分析，并提出相应措施予以解决，为变电站备自投设计者及变电站运行维护人员提供理论依据。

关键词：进线备自投；跳合闸闭锁；接入接点1 110 kV进线备自投概述为了有效提高电网供电可靠性，进线备自投装置在电网运行中得到大量采用。

通常来说较为常规的进线备自投装置可以通过大量的电缆从变电场中有效获取电流和电压，并且能从变电站的线路保护装置中有效获取闭锁信号。

因此110 kV进线备自投装置在变电站中的应用一直起到稳定运行的作用，并且取得了较为良好的应用效果。

2 110 kV进线备自投特点2.1 接线简易接线简易是110 kV进线备自投运用的基础和前提。

由于110 kV进线备自投可以通过网络来获取相应的数据、模拟量与保护信息和动作信息并且能够有效通过网络来进行分合闸命令的有效进行，从而在完成较为简易的接线过程中促进直流接地、开路、短路等现象的有效减少。

2.2 扩展便利扩展便利是110 kV进线备自投的重要特性。

110 kV进线备自投可以根据需要变电站的工作需要对备自投方式进行改变同时对进线备自投的程序进行模式进行有效修改。

并且在这一过程中变电站工作人员无需对110 kV进线备自投装置的硬件方面进行改动，因此具有较为便利的扩展能力。

2.3 有效兼容有效兼容是110 kV进线备自投的优越性之一，当变电站需要新增线路或者进行保护测控装置的更换时，110 kV进线备自投装置的有效应用可以促进无规约转换的合理进行。

2.4 功能较强110 kV进线备自投保护装置的应用可以使保护动作信息通过GOOSE报文进行实时传递，从而能够有效地防止备自投装置误动现象和拒动现象的出现。

3 进线备自投在应用调试过程中发现的问题及解决措施3.1 问题分析按照公司技改大修项目安排110 kV安丰变加装110 kV进线备自投，采用北京四方公司的CSC-246型备自投，为验证备自投装置与线路保护装置的逻辑配合回路和跳合闸回路。

110kV变电站应用备自投装置的分析摘要：社会用电需求的不断增大，电力工程建设数量也逐渐增多。

近年来我国110kV变电站失压事故频发，很大程度上影响了用户的用电质量。

如何对110kV变电站装置进行调整，形成高效、稳定的输配电体系已经成为新时期人们关注的焦点。

远方备自投装置能够增强变电站架构，借助冗余模式减轻110kV变电站运行负荷，降低变电站发生故障断电的可能性，为110kV变电站稳定运行提供了良好保障。

本文就110kV变电站应用备自投装置展开探讨。

关键词：备用电源；自动投入装置；应用引言备用电源自动投入是变电站综合自动化系统中一项重要功能。

备用电源自动投入装置（以下简称：备自投）是应用于有两路或以上进线电源供电的变电站中，当主用进线电源线路意外断电时，能够快速自动投入备用进线电源，提高供电可靠性的装置。

1、备自投装置概述1.1基本原理当电力系统出现故障或者出现其它因素，造成供电电源消失的情况下，备自投装置就会进行动作，切断工作电源，并将备用电源接入到系统中，使电网继续运行，保障供电的稳定性。

当前备自投装置在电力系统中的应用是比较广泛的，其在电网中的应用方案包括变压器备自投、桥断路器备自投、进线备自投等，能够在不同场合满足不同的要求，进而提高电力系统供电的可靠性。

1.2备自投装置的作用备自投装置的作用是当工作电源因故断开后，能自动、迅速地将备用电源投人工作或将用户切换到备用电源上，使负荷不至于停电。

1.3备自投装置的使用原则（1）备自投装置只能够动作一次。

当出现故障之后，备自投装置会第一次启动，将备用电源接入到电力系统之中，将故障位置切除出去，从而保证备用电源的安全。

而如果再次投入备用电源或者设施，不仅不能够解决电力系统的问题，还可能会造成备用电源、以及系统受到破坏。

（2）备用电源要在工作电源被断开之后再启动。

当系统电源出现故障之后，备用电源在接入之前会先确定工作电源的进线电路器是否断开，在其断开之后备用电源才会开始工作。

110kV变电站备自投运行方式分析摘要:近年来我国110 kV变电站经常会出现一些失压事故，严重影响了用户的用电质量。

需要有针对性地调整110 kV变电站装置，从而形成高效、稳定的输配电体系。

利用备自投装置能够增强变电站架构，也可以减轻110 kV变电站运行负荷，降低变电站发生故障断电的可能性，为110 kV变电站稳定运行提供了良好保障。

本文对变电站远方备自投装置设置的必要性进行了研究，深入分析了110 kV变电站远方备自投装置的运行方式等关键要素，从而提高变电站运行的安全性、稳定性和经济性。

关键词:110kV变电站；备自投；运行方式随着电网一次系统的不断发展，电网安全运行的压力也越来越大，要保障系统的安全稳定，必须保证系统每一个环节保持正常工作。

作为系统的一个组成部分，备自投的正确动作是非常重要的，需要进一步解决备自投装置的故障问题，从而提高备自投正确动作率和减少缺陷障碍，保障系统的安全稳定运行。

一、110kV变电站备自投装置作用效率分析110kV变电站的备自投保护一般常配置在主变中、低压侧单母分段接线方式，但由于原理设计和技术要求等原因，在这种方式下，备自投保护仅在主变本体或主变差动范围内故障时，才允许备自投保护动作，而实际上据运行经验表明故障率最高的是线路故障，因此对于以220kV电压等级为主网架时，以降低电网短路容量和优化保护配置目的为要求，110kV电网逐步采取辐射方式运行的前提方向下，110kV变电站为终端运行可能有因线路故障造成全站失压的风险，所以必须装设110kV备自投保护来综合提高供电可靠性。

但同时，也应考虑变电站内单台主变带全站负荷和线路带多座变电站负荷的能力，采取适当措施，防止主变或线路过载而造成二次跳闸。

同时由于为尽可能减小主变的短路冲击电流，防止主变烧损。

也需要结合110kV电网系统的实际运行方式，在需要装设备自投保护的地方，合理配置设备，既节省设备投资，提高了保护的可靠性和设备实际利用率。

兰州石化公司橡胶厂110KV变电所备自投逻辑动作顺序说明关于兰州石化橡胶厂110KV变电站备自投动作顺序逻辑的说明。

一、6KV I段---IV段备自投（II段---III段备自投）1．备自投逻辑允许充电条件：进线开关在合位置，备自投开关打到投入位置，所在的母联在分闸位置，母联手车的工作位置，本段进线母线电压正常，以上条件全部满足5秒后备自投充电完成。

点亮本进线L5灯，并向另外一段进线发出备自投条件允许信号。

2．备自投逻辑禁止动作条件：进线开关在分闸位置，由于PT断线造成的失压，本段进线过流保护动作，本段进线有流，主变高后备保护动作，母联开关在合位，母联隔离车在试验位置，对侧进线备自投无允许信号发出，本端进线失压发出分闸命令但是没有跳开自身。

以上条件任意一条出现都禁止备自投动作。

同时手合开关瞬时闭锁备自投动作，进线开关合后5S才开放备自投允许。

3．备自投逻辑动作条件进行过程：本段进线自投允许（即充电完成以后），开关合位5S后，失压发生,本断母线没有发生PT断线，本侧进线无流，对侧进线备投允许，母联在分位，无进线、主变高后备保护动作。

以上条件满足后3.9S备自投跳进线，同时判断本段进线跳开，没有发生过流保护动作（延长闭锁5s）,另段进线备自投条件满足（有压，开关在合位，自投位置），母联在分位，母联隔离车在工作位置；0.1S后发出向母联保护发备自投动作信号（保证只合闸一次）。

、4．主变差动保护动作启动备自投，动作条件：差动保护动作，本段进线开关分位，本段自投允许，本段母线失压，无PT断线，对侧自投允许，母联在分位，隔离车在工作位置。

5．母联保护收到备自投合闸信号后，判断母联开关在分位，母联开关小车在运行位置，后发出合母联命令。

母联开关合闸成功，报备自投动作成功，否则报备自投失败。

110KV I段---II段母联备自投动作逻辑说明1、当进线PT断线、进线有流、保护动作，向母联备自投装置发备自投闭锁信号2、母联备自投逻辑允许充电条件：备自投开关在投入位置，两段进线在合闸位置，母联的分位，两段母线均有压，以上条件满足后5S备自投充电完成，并点亮母联保护装置L5灯。

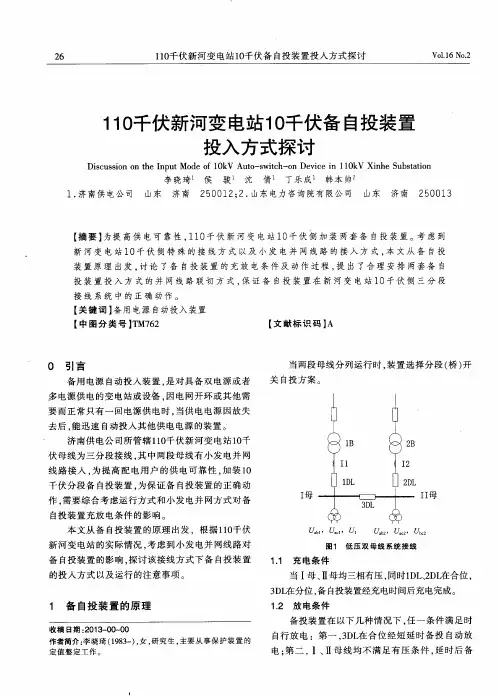

110千伏变电站低压分段断路器备自投方式探讨摘要：随着电网的飞速发展，对供电可靠性的要求也越来越高，保证用户的可靠供电成为了我们电力企业的首要任务。

在事故情况下，是否能够可靠工作还是需要讨论的问题，该文简要阐述了110千伏某变电站接线方式，及变压器低压侧分段断路器备用电源自投应遵守的原则，并根据近年来的实例说明了常规的运行方式合理性，以保证电网安全、可靠、稳定的运行。

关键词：备自投；方式；探讨中图分类号：TM774 文献标识码：A文章编号：1009-8631（2012）01-0061-01备用电源自投装置是变电站内为提高供电可靠性所设的重要自动装置，特别对供电网架结构较为薄弱的地区，是减少变配电事故的影响范围，并尽可能少停电的一项重要措施。

备用电源的配置方式很多，一般有明备用和暗备用两种基本方式。

现对110千伏某变电站中的变压器低压侧分段断路器备自投方案和原则进行探讨。

一、备自投装置简介（一）电压鉴定元件变压器电源侧自动投入装置的电压鉴定元件按下述规定整定：1.低电压元件：应能在所接母线失压后可靠动作，而在电网故障切除后可靠返回，低电压定值宜整定得较低，一般整定为0.15～0.3倍额定电压。

2.有压检测元件：应能在所接母线电压正常时可靠动作，而在母线电压低到不允许自投装置动作时可靠返回，电压定值一般整定为0.6～0.7倍额定电压。

3.动作时间：电压鉴定元件动作后延时跳开工作电源，其动作时间宜大于本级线路电源侧后备保护动作时间与线路重合闸时间之和。

（二）备用电源投入时间一般不带延时，如跳开工作电源时需联切部分负荷，则投入时间可整定为0.1～0.5s。

（三）后加速过电流保护1.安装在变压器电源侧的自动投入装置，如投入在故障设备上，后加速保护应快速切除故障，本级线路电源侧速动段保护的非选择性动作由重合闸来补救。

2.安装在变压器负荷侧的自动投入装置，如投入在故障设备上，为提高投入成功率，后加速保护宜带0.2～0.3s延时，电流定值应对故障设备有足够的灵敏系数，同时还应可靠躲过包括自起动电流在内的最大负荷电流。

变电站中110 kV备自投装置的分析与应用摘要：保证电网系统对用户的可靠供电，备自投装置起到重要作用。

当主供电源发生故障时，切断故障主供电源后，备用电源能自动投入使用，保证对城市供电不中断，不影响正常的社会生活。

文章分析了备自投的构成，主要介绍了变电站中常用的两种110 kV备自投配置方式，及它们在实际应用中常出现的一些问题，并提出相应的改进措施，以此满足电网供电的安全可靠需求。

关键词：备自投；线路；母联经过多年的实践，可知道备自投装置的应用确实能有效的提高供电网的可靠性。

但随着经济的快速发展和城市规模的扩大，使得城市供电网络规模也随之扩大，配电网结构越来越复杂，所以变电站在整个电网中作为枢纽的重要性也越发突出，各个等级的变电站构成复杂的网络，运行过程中出现问题在所难免。

1 备自投构成因为110 kV变电站中输电线路多且连接复杂，不同变电站有着不同的功能要求，使得不同变电站的备自投程序也存在着差异，但大体上都要经过以下几道程序。

1.1 充电条件110 kV变电站的主供电路和备供线路上的电压均不能为零，前者开关置于合位，后者开关置于分位，经过5～8 s的延时操作后，使整个备自投装置处在充电状态，运行方式可以通过分合位上的母联开关判断其正确性，同时计算出各支路线上的功率。

1.2 启动条件①备用电源上必须确保存在电压，同时要完全满足充电条件后备自投装置方能被启动。

②主供电源的线路上无电压并且备供电源线路上存在电压时，表明其运行方式正确，可以将备自投装置启动。

③为避免电气元件故障引发备用电源发生故障，为安全起见，在启动备自投装置前必须切断主供电源。

④主供电源的线路上没有电压时，为避免备自投装置产生错误动作，引起设备故障，必须对主供电源进行无电流检测后才能启动备自投装置。

1.3 动作原则①当外部闭锁信号或者装置运行方式判断出现异常时不能进行备自投动作。

②备自投装置只允许动作一次，因为当电器元件存在着永久性的故障时，为避免故障元件对备用电源产生不利影响，继电保护装置会将备用电源切断，不能进行第二次动作。

110kV 南涧变电站二期工程110kV 备自投试验方案110kV 南涧变电站二期工程110kV 备自投试验方案为保证110kV 南涧变电站110kV 备用电源自投装置逻辑功能、回路接线的正确性，确保110kV 南涧变电站110kV 系统的供电可靠性，对110kV 备自投装置进行带一次设备的试验。

一、110kV 南涧变电站110kV 系统主接线图进线1进线21DL2DL 3DL Ⅰ母Ⅱ母Uab1Ubc1IL1IL2Uab2Ubc2二、110kV 备自投动作逻辑a 、进线备投逻辑1、110kV I 段母线运行、Ⅱ段母线由分段代供（即165、112断路器为合位、166断路器为分位），当I 母、Ⅱ母无压条件满足，经延时后跳开165断路器，I 、Ⅱ段母线失压，确认165断路器跳开,165断路器进线间隔进线无流后，合上166断路器。

2、110kV Ⅱ段母线运行、I 段母线由分段代供（即166、112断路器为合位、165断路器为分位），当I 母、Ⅱ母无压条件满足，经延时后跳开166断路器，I 、Ⅱ段母线失压，确认166断路器跳开,166断路器进线间隔进线无流后，合上165断路器。

b、分段备投逻辑1、110kV I、Ⅱ段母线分列运行（即165、166断路器为合位、分段112断路器为分位），当I母无压、Ⅱ母有压且165（1DL）IL1无流，经延时后跳开165断路器，I段母线失压，确认165断路器跳开,165断路器进线间隔进线无流后，合上112断路器。

2、110kV I、Ⅱ段母线分列运行（即165、166断路器为合位、分段112断路器为分位），当Ⅱ母无压、I母有压且166（2DL）IL2无流，经延时后跳开166断路器，Ⅱ段母线失压，确认166断路器跳开,166断路器进线间隔进线无流后，合上112断路器。

三、试验安排1．试验时间根据调度安排时间进行2．试验前准备工作2.1备自投定值按照正式定值通知单整定；2.2 将备自投投入运行，即备自投各出口跳合闸压板投入。
