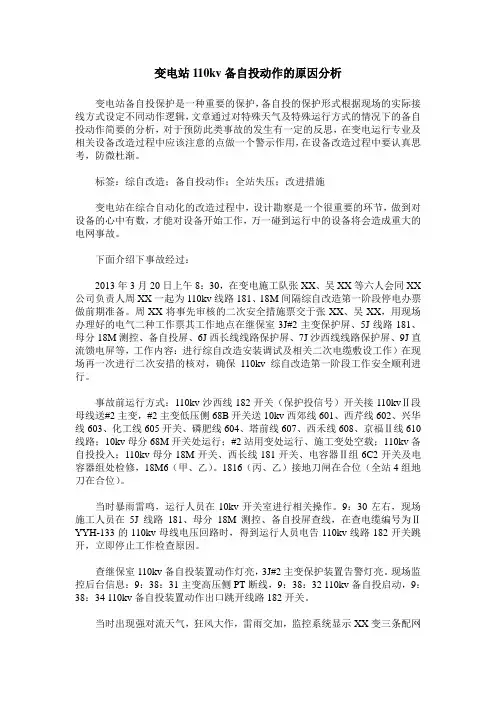

变电站110kv备自投动作的原因分析变电站备自投保护是一种重要的保护，备自投的保护形式根据现场的实际接线方式设定不同动作逻辑，文章通过对特殊天气及特殊运行方式的情况下的备自投动作简要的分析，对于预防此类事故的发生有一定的反思，在变电运行专业及相关设备改造过程中应该注意的点做一个警示作用，在设备改造过程中要认真思考，防微杜渐。
标签：综自改造；备自投动作；全站失压；改进措施变电站在综合自动化的改造过程中，设计勘察是一个很重要的环节，做到对设备的心中有数，才能对设备开始工作，万一碰到运行中的设备将会造成重大的电网事故。
下面介绍下事故经过：2013年3月20日上午8：30，在变电施工队张XX、吴XX等六人会同XX 公司负责人周XX一起为110kv线路181、18M间隔综自改造第一阶段停电办票做前期准备。
周XX将事先审核的二次安全措施票交于张XX、吴XX，用现场办理好的电气二种工作票其工作地点在继保室3J#2主变保护屏、5J线路181、母分18M测控、备自投屏、6J西长线线路保护屏、7J沙西线线路保护屏、9J直流馈电屏等，工作内容：进行综自改造安装调试及相关二次电缆敷设工作）在现场再一次进行二次安措的核对，确保110kv综自改造第一阶段工作安全顺利进行。
事故前运行方式：110kv沙西线182开关（保护投信号）开关接110kvⅡ段母线送#2主变，#2主变低压侧68B开关送10kv西郊线601、西芹线602、兴华线603、化工线605开关、磷肥线604、塔前线607、西禾线608、京福Ⅱ线610线路；10kv母分68M开关处运行；#2站用变处运行、施工变处空载；110kv备自投投入；110kv母分18M开关、西长线181开关、电容器Ⅱ组6C2开关及电容器组处检修，18M6（甲、乙）。
1816（丙、乙）接地刀闸在合位（全站4组地刀在合位）。
当时暴雨雷鸣，运行人员在10kv开关室进行相关操作。
9：30左右，现场施工人员在5J线路181、母分18M测控、备自投屏查线，在查电缆编号为ⅡYYH-133的110kv母线电压回路时，得到运行人员电告110kv线路182开关跳开，立即停止工作检查原因。
110kV备自投说明1、基本情况：CAS-225E型南瑞科技微机备自投装置110kV 电流来自主变高压侧主开关510、520；110kV 电压来自110kV线路TV，单相抽取100V；10kV 电流来自主变低压侧主开关310、360；10kV 电压来自10kV母线。
2、动作逻辑：1.1、母联自投逻辑：＃1主变带10kV I段，＃2主变带10kV II、III段，10kV母线均有压，310、360开关有流，备自投装置经20S时间充电开放。
跳310合300方式：10kV I母失压，310开关无流，10kV II母有压，经7.5S延时跳开310开关，确认310跳开后经0.5S延时合上300开关。
跳360和300方式：10kV II母失压，360开关无流，10kV I母有压，经7.5S延时跳开360开关，确认360跳开后经0.5S延时合上300开关。
1.2、变压器自投方式：＃1主变自投方式：＃1主变510、310均在热备用，520、300、320、360均合上，＃1进线（树雨烟红I线）线路、10kV I、II母均有压，备自投装置经20S时间充电开放。
10kV I、II母失压，360无流，＃1进线有压，备自投装置经0.5S延时启动，启动后经7S延时动作跳开520、360，确认跳开后经0.5S延时合上510，确认510开关合上后再经1.5S延时合上310。
＃2主变自投方式：＃2主变520、360均在热备用，510、300、310、320均合上，＃2进线（树雨烟红II线）线路、10kV I、II母均有压，备自投装置经20S时间充电开放。
10kV I、II母失压，310无流，＃2进线有压，备自投装置经0.5S延时启动，启动后经7S延时动作跳开510、310，确认跳开后经0.5S延时合上520，确认520开关合上后再经1.5S延时合上360。
3、过流闭锁：电流来自310、360，TA变比4000/5，取5A经2S延时闭锁备自投装置。
阐述变电站110kV备自投装置及其应用随着近几年来备自投装置的不断应用，其可靠性和实际应用效果在实践中得到了检验，从应用结果上来看备自投装置确实能够有效提升供电网络的可靠性。
在目前的城市发展中，供电网络变得越来越复杂和庞大，因此变电站的重要性也越来越突出。
在由不同等级的变电站构成的供电网络中，不可避免的会出现一些运行故障，而此时备自投装置的应用就可以大大提升变电站的可靠性。
1.变电站110KV备自投装置在目前的110KV变电站中，其输电线路极其复杂，而且由于变电站功能的差别，使得变电站的备自投系统都存在着差异，然而大部分都需要以下几个步骤：一是充电条件。
要求在变电站的主供电系统和备用供电线路上电压都不为零，当主供电处于合位，备用系统处于分位，经过6s左右的延时后，备用装置进入充电状态。
同时，可以根据母联开关对运行方式是否正确进行判断，并且可以对支路上的功率进行计算。
二是启动条件。
首先，确保备用装置有电压，而且要保证达到充电条件后备用装置才能够启动；其次，在主供电系统线路上电压为零时且备用装置有电压时，表明处于正确运行方式，此时可以启动备自投装置；再次，为了有效避免由于电气元件因素导致备用装置出现故障，在备自投装置启动前要确保主供电系统电源已经切断；最后，为了避免备自投装置发生误动作，需要在启动备自投装置前对主电源系统进行检测。
三是动作约束。
首先，在对闭锁信号或备自投装置运行方式判断出现异常的情况下，不能启动备自投装置；其次，备自投装置的动作次数为一次，这是为了有效避免出现故障的电气元件对备自投装置产生进一步影响；再次，备自投装置的动作速度要求较高，这是为了降低故障电气元件对供电网络的进一步破坏；为有效控制故障蔓延，在母线发生故障时，需要提高保护装置的切换速度，并且将备自投装置锁闭。
四是备自投装置闭锁的条件。
首先，在对备自投装置进行检修时，只需要确定开关闭锁的状态，而无需锁闭整个装置；其次，在保护动作状态下，备自投装置要进入锁闭状态，并且将锁闭状态保持到人工操作完成为止；再次，当需要进行人工锁闭时，可以直接将备自投装置总出口锁闭，而当需要恢复时，则只需要将总压板去除即可，此时备自投装置将恢复自投功能；最后，当进行某个开关的手动操作时，其他开关的自投功能将被锁闭，同时当备自投装置内部发生异常时，也需要将装置进行锁闭。

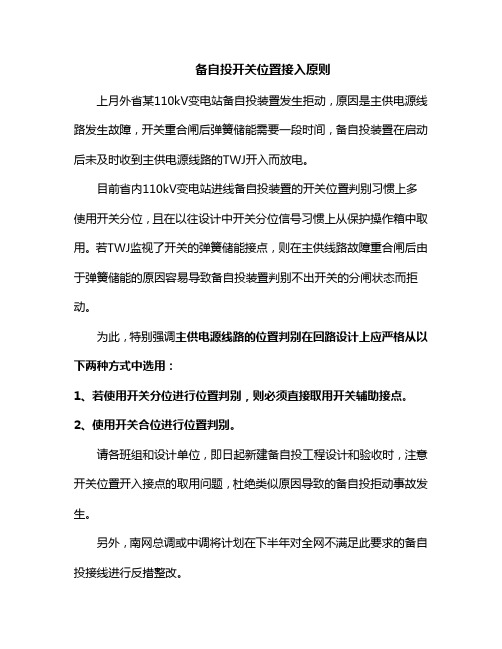

备自投开关位置接入原则
上月外省某110kV变电站备自投装置发生拒动，原因是主供电源线路发生故障，开关重合闸后弹簧储能需要一段时间，备自投装置在启动后未及时收到主供电源线路的TWJ开入而放电。
目前省内110kV变电站进线备自投装置的开关位置判别习惯上多使用开关分位，且在以往设计中开关分位信号习惯上从保护操作箱中取用。
若TWJ监视了开关的弹簧储能接点，则在主供线路故障重合闸后由于弹簧储能的原因容易导致备自投装置判别不出开关的分闸状态而拒动。
为此，特别强调主供电源线路的位置判别在回路设计上应严格从以下两种方式中选用：
1、若使用开关分位进行位置判别，则必须直接取用开关辅助接点。
2、使用开关合位进行位置判别。
请各班组和设计单位，即日起新建备自投工程设计和验收时，注意开关位置开入接点的取用问题，杜绝类似原因导致的备自投拒动事故发生。
另外，南网总调或中调将计划在下半年对全网不满足此要求的备自投接线进行反措整改。

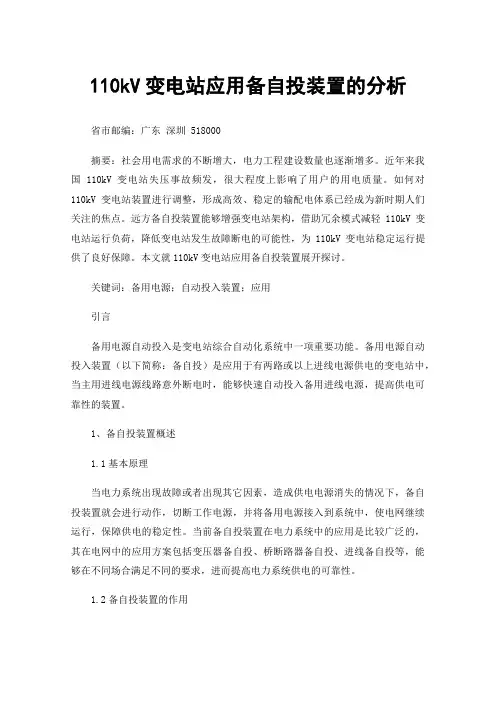

110kV变电站应用备自投装置的分析省市邮编：广东深圳 518000摘要：社会用电需求的不断增大，电力工程建设数量也逐渐增多。
近年来我国110kV变电站失压事故频发，很大程度上影响了用户的用电质量。
如何对110kV变电站装置进行调整，形成高效、稳定的输配电体系已经成为新时期人们关注的焦点。
远方备自投装置能够增强变电站架构，借助冗余模式减轻110kV变电站运行负荷，降低变电站发生故障断电的可能性，为110kV变电站稳定运行提供了良好保障。
本文就110kV变电站应用备自投装置展开探讨。
关键词：备用电源；自动投入装置；应用引言备用电源自动投入是变电站综合自动化系统中一项重要功能。
备用电源自动投入装置（以下简称：备自投）是应用于有两路或以上进线电源供电的变电站中，当主用进线电源线路意外断电时，能够快速自动投入备用进线电源，提高供电可靠性的装置。
1、备自投装置概述1.1基本原理当电力系统出现故障或者出现其它因素，造成供电电源消失的情况下，备自投装置就会进行动作，切断工作电源，并将备用电源接入到系统中，使电网继续运行，保障供电的稳定性。
当前备自投装置在电力系统中的应用是比较广泛的，其在电网中的应用方案包括变压器备自投、桥断路器备自投、进线备自投等，能够在不同场合满足不同的要求，进而提高电力系统供电的可靠性。
1.2备自投装置的作用备自投装置的作用是当工作电源因故断开后，能自动、迅速地将备用电源投人工作或将用户切换到备用电源上，使负荷不至于停电。
1.3备自投装置的使用原则1.备自投装置只能够动作一次。
当出现故障之后，备自投装置会第一次启动，将备用电源接入到电力系统之中，将故障位置切除出去，从而保证备用电源的安全。
而如果再次投入备用电源或者设施，不仅不能够解决电力系统的问题，还可能会造成备用电源、以及系统受到破坏。
（2）备用电源要在工作电源被断开之后再启动。
当系统电源出现故障之后，备用电源在接入之前会先确定工作电源的进线电路器是否断开，在其断开之后备用电源才会开始工作。
浅谈110kV变电站备自投装置的备投方式及应用摘要：随着近年来国家的各个方面不断发展与进步，科学技术水平获得了大幅度的提升。
而我国的电力系统也随之不断完善，变得更加的可靠。
越来越多的终端变电站，现在要求运行的设备需要安装备自投装置。
方式分为单母分段接线，双目接线等。
本文将以110kV单母分段接线方式为例，对其进行分析，浅谈其备投方式和一些应用。
关键词：110kV变电站；备自投；单母分段接线引言我国的电力系统目前虽然比较完善，可是也容易因为机器故障或者其他问题，造成电力系统的瘫痪，这时备用的设备电源显得尤为重要。
在关键时刻备用电源可以让其他设备尽快的恢复系统的运行并使其正常的工作，这就是备用自动投入装置，也是我们说的备自投装置。
备自投设备现今已经成为电力系统不可或缺的设备，他是可以使电力系统快速恢复供电运行的重要手段。
1 备用电源自动投入装置基本使用技巧及要求1.1备自投基本要求备用电源自动投入装置基本要求首先应在主电源不再工作时启动并投入设备。
其次在主电源不论任何情况下断开，除了信号被封闭的情况，都应自动投入工作，需要注意的是，备自投装置只能保证启动一次，并设有面对突发情况的保护加速跳闸。
最后，为了保证工作人员的安全，在主电源被手动断开工作的时候，备用自动投入装备不应该投入工作，应设有分过备用自动投入电源的封锁功能，以免临时备用电源投入到已经故障的设备中或者对工作人员造成伤害。
而且备用电源应不能在不满足有压条件的情况下投入工作。
1.2备自投在110kV单母线路存在的问题和解决措施备用自动投入设备在单母分段接线方式如图1所示，有三种运行的模式。
第一种模式就是两条电路连通，各自运行一台主线，110kV的母连16M断路器，待定使用。
第二种模式就是用作连通线路的163线路也要运行两台主变，164进线断路器待定使用。
最后一种模式是用164线路运行两台主变，同样进线的163断路器待定使用。
这三种模式，都有自己不同的思路、逻辑。
110kV变电站备自投装置分析摘要：目前南方电网中比较重要的110kV变电站都已经基本装有设备自投装置。
本文基于110kV变电站进线备或内桥（分段）备原理进行分析，备自投是如何保证对用户供电的连续性和可靠性。
关键词：进线备；内桥（分段）备；可靠性；小电源；闭锁；0 引言随着我国人民生产生活的现代化程度日益提高，国民对于电力供应可靠性要求的不断提高，备自投装置（BZT）将作为电力系统中非常重要的安全自动装置。
在110kV变电站大多采用进线备或内桥（分段）备的运行方式来保证对用户供电的连续性和可靠性。
1 备自投装置（BZT）动作基本原则根据《电力装置的继电保护和自动装置设计规范》，备自投装置应遵循以下基本原则：⑴、只有工作电源确实被断开后，备用电源才能投入。
⑵、备自投备用对象故障，应闭锁备自投。
⑶、备自投延时应大于最长的外部故障切除时间。
⑷、人工切除工作电源时，备自投不应动作。
⑸、备用电源不满足有压条件时，备自投不应动作。
⑹、备自投装置应保证只动作一次。
⑺、装置启动部分能反应工作母线失去电压的状态。
⑻、备自投装置的动作时间以负荷的停电时间最短。
⑼、PT二次侧的熔断器熔断时，备自投装置不应动作。
⑽、自动投入装置中，可设置工作电源的电流闭锁回路。
2备自投装置（BZT）充电与放电3.1有压、无压和无流条件1) 母线有压：母线的线电压Uab和Ubc至少有一个大于母线有压的定值Ud1。
2) 母线无压：母线的线电压Uab和Ubc均都小于母线无压的定值Ud2。
3) 进线有压：采集进线PT的一个线电压（或相电压）Upt大于进线有压的定值Ud3。
4) 进线无流：工作电源进线的一个相电流IL小于进线无流定值Id1（小于最小负荷电流I0）。
3.2备自投装置充电条件充电条件包括如下内容：1) 备自投装置已投入工作；2) 工作电源和备用电源均正常（有压）；3) 工作断路器和备用断路器正常；4) 无闭锁条件、放电条件。
且备自投装置充电时长为10s。

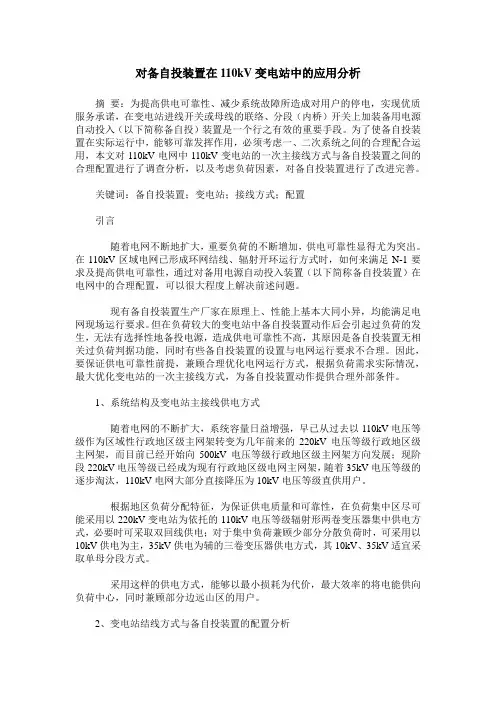

对备自投装置在110kV变电站中的应用分析摘要：为提高供电可靠性、减少系统故障所造成对用户的停电，实现优质服务承诺，在变电站进线开关或母线的联络、分段（内桥）开关上加装备用电源自动投入（以下简称备自投）装置是一个行之有效的重要手段。
为了使备自投装置在实际运行中，能够可靠发挥作用，必须考虑一、二次系统之间的合理配合运用，本文对110kV电网中110kV变电站的一次主接线方式与备自投装置之间的合理配置进行了调查分析，以及考虑负荷因素，对备自投装置进行了改进完善。
关键词：备自投装置；变电站；接线方式；配置引言随着电网不断地扩大，重要负荷的不断增加，供电可靠性显得尤为突出。
在110kV区域电网已形成环网结线、辐射开环运行方式时，如何来满足N-1要求及提高供电可靠性，通过对备用电源自动投入装置（以下简称备自投装置）在电网中的合理配置，可以很大程度上解决前述问题。
现有备自投装置生产厂家在原理上、性能上基本大同小异，均能满足电网现场运行要求。
但在负荷较大的变电站中备自投装置动作后会引起过负荷的发生，无法有选择性地备投电源，造成供电可靠性不高，其原因是备自投装置无相关过负荷判据功能，同时有些备自投装置的设置与电网运行要求不合理。
因此，要保证供电可靠性前提，兼顾合理优化电网运行方式，根据负荷需求实际情况，最大优化变电站的一次主接线方式，为备自投装置动作提供合理外部条件。
1、系统结构及变电站主接线供电方式随着电网的不断扩大，系统容量日益增强，早已从过去以110kV电压等级作为区域性行政地区级主网架转变为几年前来的220kV电压等级行政地区级主网架，而目前已经开始向500kV电压等级行政地区级主网架方向发展；现阶段220kV电压等级已经成为现有行政地区级电网主网架，随着35kV电压等级的逐步淘汰，110kV电网大部分直接降压为10kV电压等级直供用户。
根据地区负荷分配特征，为保证供电质量和可靠性，在负荷集中区尽可能采用以220kV变电站为依托的110kV电压等级辐射形两卷变压器集中供电方式，必要时可采取双回线供电；对于集中负荷兼顾少部分分散负荷时，可采用以10kV供电为主，35kV供电为辅的三卷变压器供电方式，其10kV、35kV适宜采取单母分段方式。
