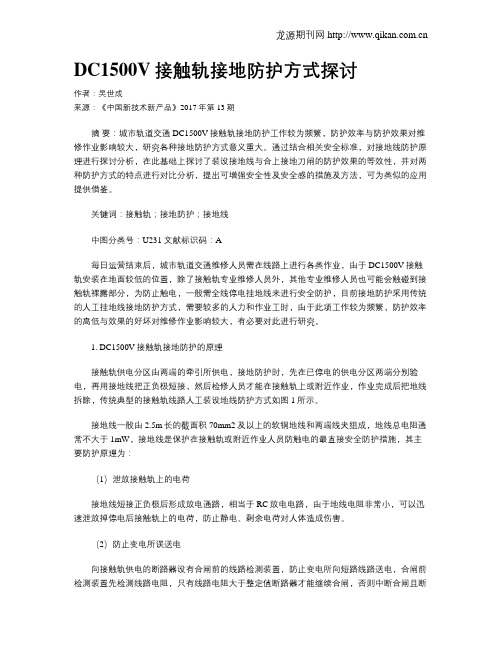

DC1500V接触轨接地防护方式探讨作者：吴世成来源：《中国新技术新产品》2017年第13期摘要：城市轨道交通DC1500V接触轨接地防护工作较为频繁，防护效率与防护效果对维修作业影响较大，研究各种接地防护方式意义重大。

通过结合相关安全标准，对接地线防护原理进行探讨分析，在此基础上探讨了装设接地线与合上接地刀闸的防护效果的等效性，并对两种防护方式的特点进行对比分析，提出可增强安全性及安全感的措施及方法，可为类似的应用提供借鉴。

关键词：接触轨；接地防护；接地线中图分类号：U231 文献标识码：A每日运营结束后，城市轨道交通维修人员需在线路上进行各类作业，由于DC1500V接触轨安装在地面较低的位置，除了接触轨专业维修人员外，其他专业维修人员也可能会触碰到接触轨裸露部分，为防止触电，一般需全线停电挂地线来进行安全防护，目前接地防护采用传统的人工挂地线接地防护方式，需要较多的人力和作业工时，由于此项工作较为频繁，防护效率的高低与效果的好坏对维修作业影响较大，有必要对此进行研究。

1. DC1500V接触轨接地防护的原理接触轨供电分区由两端的牵引所供电，接地防护时，先在已停电的供电分区两端分别验电，再用接地线把正负极短接，然后检修人员才能在接触轨上或附近作业，作业完成后把地线拆除，传统典型的接触轨线路人工装设地线防护方式如图1所示。

接地线一般由2.5m长的截面积70mm2及以上的软铜地线和两端线夹组成，地线总电阻通常不大于1mW，接地线是保护在接触轨或附近作业人员防触电的最直接安全防护措施，其主要防护原理为：（1）泄放接触轨上的电荷接地线短接正负极后形成放电通路，相当于RC放电电路，由于地线电阻非常小，可以迅速泄放掉停电后接触轨上的电荷，防止静电、剩余电荷对人体造成伤害。

（2）防止变电所误送电向接触轨供电的断路器设有合闸前的线路检测装置，防止变电所向短路线路送电，合闸前检测装置先检测线路电阻，只有线路电阻大于整定值断路器才能继续合闸，否则中断合闸且断路器闭锁。

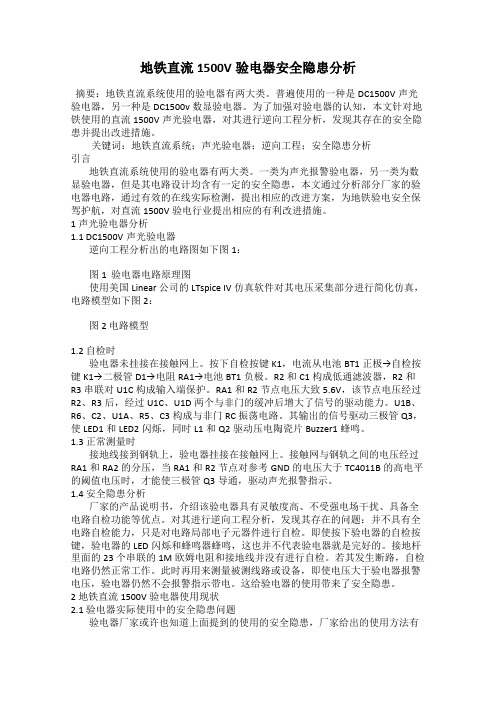

地铁直流1500V验电器安全隐患分析摘要：地铁直流系统使用的验电器有两大类。

普遍使用的一种是DC1500V声光验电器，另一种是DC1500v数显验电器。

为了加强对验电器的认知，本文针对地铁使用的直流1500V声光验电器，对其进行逆向工程分析，发现其存在的安全隐患并提出改进措施。

关键词：地铁直流系统；声光验电器；逆向工程；安全隐患分析引言地铁直流系统使用的验电器有两大类。

一类为声光报警验电器，另一类为数显验电器，但是其电路设计均含有一定的安全隐患，本文通过分析部分厂家的验电器电路，通过有效的在线实际检测，提出相应的改进方案，为地铁验电安全保驾护航，对直流1500V验电行业提出相应的有利改进措施。

1 声光验电器分析1.1 DC1500V声光验电器逆向工程分析出的电路图如下图1：图1 验电器电路原理图使用美国Linear 公司的LTspice IV仿真软件对其电压采集部分进行简化仿真，电路模型如下图2：图2 电路模型1.2 自检时验电器未挂接在接触网上。

按下自检按键K1，电流从电池BT1正极→自检按键K1→二极管D1→电阻RA1→电池BT1负极。

R2和C1构成低通滤波器，R2和R3串联对U1C构成输入端保护。

RA1和R2节点电压大致5.6V，该节点电压经过R2、R3后，经过U1C、U1D两个与非门的缓冲后增大了信号的驱动能力。

U1B、R6、C2、U1A、R5、C3构成与非门RC振荡电路。

其输出的信号驱动三极管Q3，使LED1和LED2闪烁，同时L1和Q2驱动压电陶瓷片Buzzer1蜂鸣。

1.3 正常测量时接地线接到钢轨上，验电器挂接在接触网上。

接触网与钢轨之间的电压经过RA1和RA2的分压，当RA1和R2节点对参考GND的电压大于TC4011B的高电平的阈值电压时，才能使三极管Q3导通，驱动声光报警指示。

1.4 安全隐患分析厂家的产品说明书，介绍该验电器具有灵敏度高、不受强电场干扰、具备全电路自检功能等优点。

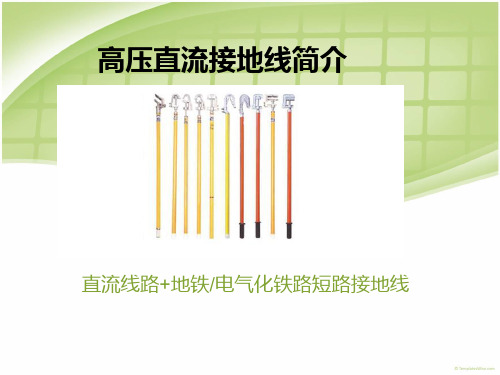

高压直流接地线简介直流线路+地铁/电气化铁路短路接地线1500V高压直流接地线概述•JDX-1500型携带型短路接地线为地铁+1500 伏接触网系统专用接地线。

该产品参照能源部SD332-89《携带型短路接地线技术标准》要求以及DL-T879-2004技术规定。

JDX-1500型携带型短路接地线制成单相式，由可卸式线夹，短路线绝缘操作杆和地夹几部份组成。

结构、工艺和技术标准可参阅电力系统用携带型短路接地线的相关部分。

DC1500v直流短路接地线的技术指标• 2.1 使用环境条件•环境温度：-25℃～+55℃相对湿度：≤90％• 2.2 操作杆参数•按照国家电力行业《带电作业类硬质绝缘工具技术要求》DL408-91技术标准定做•一般为4-6米之间。

• 2.3 导线夹参数•长×宽×高（mm）87×35×43•丝杆行程（mm）30•重量（g）1300• 2.4 接地夹参数•长×宽×高（mm）160×40×90•丝杆行程（mm）85•重量（g）3000• 2.5 短路线参数•截面（mm2）70•长度（mm）6500•重量（g）4000• 2.6 操作杆电气性能•泄漏试验42•泄漏电流（μ）< 10•工频耐压（kV）150•耐压时间（min）1•注：工频耐压以操作杆无局部发热、内络和击穿现象发生为合格。

直流接地线有几种规格•直流接地线指的是一系列高压接地线的统称，主要用在电气化铁路接触网，地铁接触网和有轨电车接触轨、导电轨等行业的接地线。

•一般按照电压等级可以分为：750v接地线，1500v 接地线。

•1118v接地线......DC1500v高压短路接地线的操作方法及注意事项· 3.1 在进行验电操作后，确认施工设备已经停电应立即进行接地操作。

• 3.2 操作前，先将接地线的接地线夹可靠与地轨连接，然后将导线夹接头连接操作杆端部。

地铁直流1500v牵引供电系统馈线保护方法及应用实践分析摘要：现阶段，我国地铁供电系统中的保护措施能够准确、迅速的对短路故障进行切除。

但是正常运行电流与小电流故障依旧不易辨别，进而影响保护动作的正确性。

如此就需加大此种情况的研究力度，使其能够被保护装置准确的辨识，进而提升直流馈线保护的能力。

关键词：地铁；直流牵引供电系统；馈线保护方法1地铁直流保护系统的设计重点1500V直流开关选用SECHERON HSCB UR40-82s直流快速断路器，开关设置在小车上便于维护。

1500V直流开关主要由上部连接、下部连接、驱动装置、合闸机构、分闸机构、大电流脱扣保护装置、灭弧装置以及分合闸位置辅助触点组成。

其中驱动装置和大电流脱扣保护装置是1500V直流开关的核心部分。

通常情况下，通过直流开关设备实现直流牵引供电系统的保护。

系统中，根据功能状况的不同直流电路分为整流器回路断路器及馈线回路断路器两种类型。

通常情况下，整流器侧直流输出的保护以及控制是通过整流器回路断路器实现的，能够在第一时间切断整流器的故障，避免直流输出;对馈线侧牵引供电控制及保护通常使用直流馈线回路断路器，其可以在直流电缆及变电所接触网产生故障时第一时间将故障切除。

直流保护系统的设计重点有以下几点:一是，对一些特殊形势下的保护进行分析，例如屏蔽门与接触网短路故障、架空接地线与接触网短路、隧道电缆支架与接触网短路等等;二是，地铁正常运行时，要对直流保护误跳闸的情况进行有效的防治，避免其影响冲击电流及启动电压及电流，以此保证地铁能够安全平稳的运行，三是，对各类保护进行优化整合，以此提升直流系统短路时切除的时效性。

2保护配置的原则直流牵引系统保护配置原则对于不同的地铁牵引供电系统，直流牵引系统的保护配置可能不相同，但是保护的作用是相同的。

只要能够满足保护要求，保证系统安全可靠地供电，系统应尽量少配置一些保护，因为保护装置配置得太多，一方面增大了系统投资，另一方面会增加保护配合的难度。

直流接地操作规程直流接地操作规程一、操作目的直流接地是为了保护和提高直流电系统的安全性和可靠性。

本操作规程的目的是规范直流接地操作过程，确保操作人员的安全和直流电系统的正常运行。

二、操作要求1. 操作人员必须经过专门的培训，熟悉直流电系统的结构和工作原理，了解直流接地设备的使用方法和注意事项。

2. 在操作前必须进行安全检查，确保直流接地设备无损坏或故障，并保证工作环境清洁、整齐。

3. 操作人员必须佩戴绝缘手套和绝缘鞋，以减少电击的风险。

4. 操作前必须确认直流电源已经切断，并进行加锁标识，以防止误操作。

5. 操作前必须检查直流接地设备的接线是否正确，确保接地电阻符合规定要求。

6. 操作过程中必须严格遵循操作步骤，确保操作的准确性和安全性。

三、操作步骤1. 进入直流接地作业现场，佩戴绝缘手套和绝缘鞋。

2. 检查直流接地设备的接线情况，确保接地电阻符合要求。

3. 操作前确认直流电源已经切断并进行加锁标识，确保操作的安全。

4. 使用万用表检测接地设备的绝缘电阻，确保设备的绝缘性能符合要求。

5. 将直流接地设备正确接入直流电路中，并进行牢固连接。

6. 开始进行直流接地操作，按照设备的使用说明操作。

7. 在操作过程中，注意观察设备的工作状态，如果出现异常情况要立即停止操作并报告上级。

8. 操作结束后，关闭直流接地设备，并将其从直流电路中拆除，确保设备的安全和可靠性。

9. 完成直流接地操作后，对操作现场进行整理和清理，确保工作环境的清洁整洁。

四、操作注意事项1. 操作人员必须严格按照操作规程进行操作，不得擅自改变操作步骤或忽略安全要求。

2. 在操作过程中，禁止使用带电的工具或设备，以免造成电击事故。

3. 操作人员必须保持警觉和专注，不得受到外界干扰或分心他事。

4. 操作人员应随时关注设备的工作状态，发现异常情况要立即停止操作并报告上级。

5. 操作结束后，要对操作现场进行整理和清理，保持工作环境的整洁和有序。

1500kV 直流开关柜深圳地铁一期工程牵引降压混合变电所直流开关柜设备是由上海成套厂生产, 本直流开关为空气绝缘、金属封闭户内式。

柜体为轻型自攻螺钉紧固、镀锌钢板框架的坚固自承结构。

其底部及顶部开放保障了空气流通，可释放直流快速断路器工作时喷发的热气体。

开关柜前、后、侧面的防护等级为IP20。

一、参数二、结构深圳地铁一期工程牵引降压混合变电所直流开关柜一般主要由2 台进线柜、4 台馈线柜、1 台负极柜及1 台联跳柜组成。

（车辆段及会展中心变电所除外）三、功能直流开关柜主要用于DC1500V 的电能分配，通过正线柜及馈线柜给接触网供电，再通过列车回流到负极柜，最后回到负极。

直流开关柜可通过开关对接触网的供电进行控制，合理分配电能。

直流开关柜具有测量电压及电流功能，同时配置了几种直流保护，具体如下：1.继电保护装置配置1.11500V 直流馈线断路器本体内设大电流脱扣保护Imax（深圳地铁整定10000A）。

1.21500V 直流馈线开关柜内设DCP-106 微机型综合性保护装置。

1.3牵引变电所负极柜内设一套框架保护（由DCP116 实现）。

1.4向接触网同一供电区间供电的两馈线断路器设双边联跳装置，车辆段不设双边联跳。

2.DCP-106 保护功能配置2.1电流速断保护IOP2.2过电流保护OCP2.3热过负荷保护TIP2.4∆I 电流增量+di/dt 电流变化率保护ROR2.5带线路测试的合闸及自动重合闸LT3.DCP-106 保护符号说明3.1电流速断保护IOP 符号定义：+I>>电流速断整定值、-I>>逆向电流整定值、t>>电流速断整定时间。

3.2过电流保护OCP 符号定义：+I>过电流整定值、t>过电流时间整定值。

3.3接触网热保护符号定义：K-wam 接触网过热报警参数、K-trip 接触网过热跳闸参数、K-reset 接触网热继电器复归参数、K-spl 接触导线电流分劈系数、I-tn 允许的持续电流值、T- th 时间乘数。

直流系统接地处理直流系统是指工频供电系统中使用直流电源产生电能，或者使用直流电源供电设备的电气系统。

直流系统的接地处理是指在直流系统中正确设置接地装置，以确保系统运行的安全性和可靠性。

直流系统接地处理的目的是三个方面：1. 保护人身安全：直流系统的设备接地可以将电荷导向地面，防止漏电引起的触电危险。

2. 保护设备安全：直流系统的接地可以防止设备产生触电火花和漏电，从而保护设备的安全运行。

3. 维护系统的稳定性：直流系统的接地可以有效地降低系统的地电位，减少对系统正常运行的干扰，提高系统的稳定性。

在直流系统中，接地装置通常包括：1. 主接地装置：将直流系统的负极接地，将电荷导向地面。

2. 集中接地装置：将直流系统的各个分支的负极集中接地，防止电压差引起的漏电。

3. 保护接地装置：将直流系统的设备的金属外壳、机箱等可接触部分接地，以防止设备故障时产生的触电危险。

直流系统接地处理的具体步骤如下：1. 确定接地方式：根据直流系统的特点和要求，确定适合的接地方式。

常用的接地方式有单点接地和多点接地两种。

2. 确定接地位置：根据直流系统的布置和设备的特点，选择合适的位置设置接地装置。

通常选择离设备近、易于施工和维护的位置。

3. 安装接地装置：按照设计要求和施工规范，安装接地装置。

接地装置通常由接地极、接地线和接地体组成，接地装置的选材和安装方式应符合相关标准和规范。

4. 测试和检验：安装完接地装置后，进行接地电阻测试和绝缘电阻测试，确保接地系统的电阻合格，并进行接地装置的可靠性检验。

5. 接地系统的运行和维护：接地系统在运行中应定期进行检查和维护，确保接地装置的良好接触和可靠性。

直流系统接地处理需要根据具体的工程要求和标准进行设计和施工，不能滥用或忽视接地处理，以免给系统运行和人身安全带来风险。

因此，对于直流系统接地处理，需要严格按照相关规范进行设计和施工，并定期进行检查和维护，以确保系统的安全运行。

同时，需要注意接地装置的良好接触和可靠性，以及接地系统与其他系统的隔离和连接方式，以防止干扰和危险因素的出现。
