浅谈机房接地线的制作方法

机房防雷接地的详细做法
编辑：万佳防雷-小黄
等电位连接
为防止地电位反击，需把所有接线应设置等电位连接防护装置。

具体做法：在计算机机房静电地板下距四周墙壁30cm处，用30×3mm优质紫铜排铺设一周闭合母线排，将计算机设备的直流工作地、保护地、防雷地等以最短距离连接到铜排上与母线排形成等电位连接，母线排通过35平米多股铜芯线与安全地接。

大约需紫铜20m。

接地系统
机房的防雷接地（接地要求R≤4Ω）
按照国家有关规定，本机房需设置两套接地系统即：逻辑地和抗静电保护地。

逻辑地：接地电阻≤ 1Ω。

抗静电保护地：实际接地电阻≤ 4Ω，将抗静电地板安全可靠地接入该系统，为机房静电提供一个安全的泄放通路。

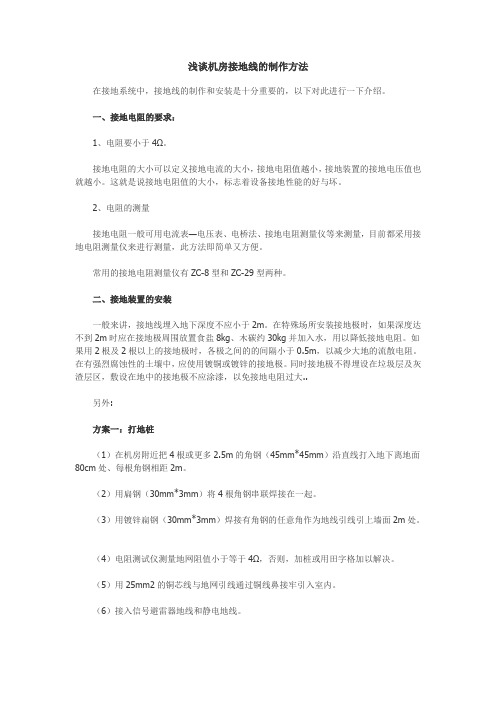

浅谈机房接地线的制作方法在接地系统中，接地线的制作和安装是十分重要的，以下对此进行一下介绍。

一、接地电阻的要求：1、电阻要小于4Ω。

接地电阻的大小可以定义接地电流的大小，接地电阻值越小，接地装置的接地电压值也就越小。

这就是说接地电阻值的大小，标志着设备接地性能的好与坏。

2、电阻的测量接地电阻一般可用电流表—电压表、电桥法、接地电阻测量仪等来测量，目前都采用接地电阻测量仪来进行测量，此方法即简单又方便。

常用的接地电阻测量仪有ZC-8型和ZC-29型两种。

二、接地装置的安装一般来讲，接地线埋入地下深度不应小于2m。

在特殊场所安装接地极时，如果深度达不到2m时应在接地极周围放置食盐8kg、木碳约30kg并加入水，用以降低接地电阻。

如果用2根及2根以上的接地极时，各极之间的的间隔小于0.5m，以减少大地的流散电阻。

在有强烈腐蚀性的土壤中，应使用镀铜或镀锌的接地极。

同时接地极不得埋设在垃圾层及灰渣层区，敷设在地中的接地极不应涂漆，以免接地电阻过大..另外:方案一：打地桩（1）在机房附近把4根或更多2.5m的角钢（45mm*45mm）沿直线打入地下离地面80cm处、每根角钢相距2m。

（2）用扁钢（30mm*3mm）将4根角钢串联焊接在一起。

（3）用镀锌扁钢（30mm*3mm）焊接有角钢的任意角作为地线引线引上墙面2m处。

（4）电阻测试仪测量地网阻值小于等于4Ω，否则，加桩或用田字格加以解决。

（5）用25mm2的铜芯线与地网引线通过铜线鼻接牢引入室内。

（6）接入信号避雷器地线和静电地线。

方案二：埋紫铜板（1）机房附近挖250cm*150cm*300cm的深坑，坑底洒一些氯化钠，埋入紫铜板（1 500mm*600mm*3mm）。

坑深以见水为准，但至少大于200cm。

（2）把扁钢（30mm*3mm）和紫铜板用铜焊锡焊接在一起，引出地面作引线。

（3）把镀锌扁钢和扁钢引线焊接在一起，引出墙面2m处。

（4）测试仪测量地网阻值小于等于4Ω。

接地线的制作方法
材料准备：
- 铜线：选择导电性好的铜线，推荐使用直径为2.5mm的多股铜线，以确保良好的导电性能。

-外绝缘套：一般使用塑料材料作为外绝缘套，可以选择透明的PVC 管或橡胶管。

-地块：地块用于将接地线固定在地面上，可以选择与地块连接的金属材料，例如铜板或铁板。

-接地焊条：接地焊条用于接地线与地块的连接，通常采用铜焊条或铝焊条。

接地线制作步骤：
1.测量：首先，使用卷尺或其他测量工具测量出需要接地的设备或电器的距离，确保接地线的长度充足。

2.切割铜线：根据测量结果，使用剪刀或剥线钳将所需长度的铜线切割下来。

3.精磨：在铜线的两端使用砂纸或砂轮进行精磨，去除表面的氧化物和污垢，确保良好的接触。

4.套上外绝缘套：将铜线的一端插入透明PVC管或橡胶管中，确保铜线与外绝缘套贴合紧密。

5.连接地块：将铜线的另一端与地块连接，可以使用电钳将铜线绕过地块并用力压紧，也可使用接地焊条将铜线焊接在地块上。

6.固定地块：将地块与地面固定，可以选择用螺丝或铁钉将地块固定在地面上，确保接地的稳定性。

7.测试：完成接地线的制作后，使用万用表或接地电阻测试仪等设备对接地线进行测试，验证接地的有效性。

注意事项：
1.确保接地线的长度足够，以便将电器有效接地，避免因线长不足造成接地不到位。

2.选择导电性好的铜线，以确保接地线的导电性能良好。

3.在制作过程中，要注意安全，避免触碰到裸露的导线或金属部分，以免发生电击事故。

4.制作完成后，及时对接地线进行测试，确保接地的有效性。

接地线的制作方法详解接地线是一种用于将电气设备接地的重要安全装置，助于保护人们免受电击的危险。

接地线必须正确安装和连接以确保其有效性。

下面将详细介绍接地线的制作方法。

首先，制作接地线所需的材料包括接地线（铜线或镀铜线）、插头、插座、铜壳钳子、插头盖、绝缘胶带、绝缘剥线钳和螺丝刀。

接下来，按照以下步骤制作接地线：1.测量：根据需要的长度和位置确定接地线的长度。

将测量出的长度加上一些余量，以便将其连接到插头和插座上。

2.剥离绝缘层：使用绝缘剥线钳剥离接地线两端的绝缘层。

确保只剥去足够的绝缘层以暴露出足够的铜线。

不要剥去过多的绝缘层，以免导致电流泄漏或短路。

3.安装插头：将插头盖从插头底部插入插头。

在插头的开口处插入剥去绝缘层的接地线，并确保将铜线紧密地夹在插头钳子内。

4.固定接地线：使用螺丝刀固定接地线，确保它牢固地固定在插头上，以保证连接的稳定和可靠。

5.安装插座：按照插座的安装说明，将插头插入插座中。

这样就完成了接地线与插座的连接。

6.测试：在接地线和插座安装完成后，使用测量仪器（如万用表）对接地线进行测试。

测试时应该检查接地线的接地电阻是否处于合适的范围内（通常应小于或等于4欧姆）。

7.保护：为了确保接地线的安全和可靠性，可以在接地线的铜线周围包裹一层绝缘胶带，用以提供额外的绝缘保护。

总结来说，制作接地线主要是将铜线或镀铜线剥离绝缘层之后，通过插头和插座将其连接起来，然后进行测试以确保接地线的正常工作。

在制作过程中注意选择适当的材料和正确的连接方法，以确保接地线的效果和安全性。

此外，在使用接地线时应定期检查和维护，以确保其工作正常。

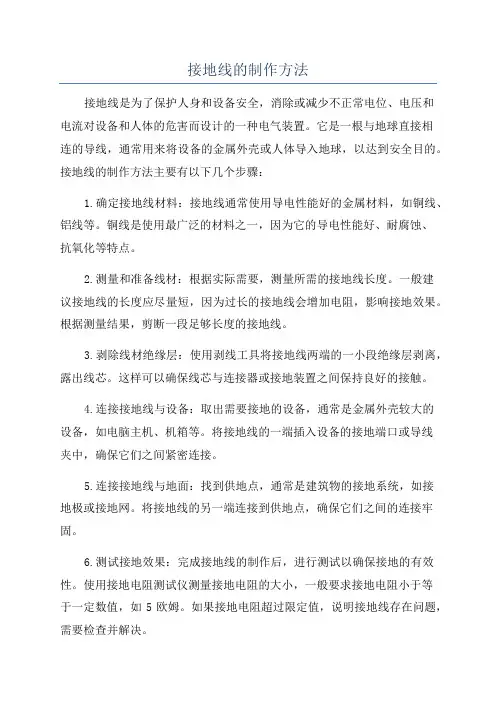

接地线的制作方法接地线是为了保护人身和设备安全，消除或减少不正常电位、电压和电流对设备和人体的危害而设计的一种电气装置。

它是一根与地球直接相连的导线，通常用来将设备的金属外壳或人体导入地球，以达到安全目的。

接地线的制作方法主要有以下几个步骤：1.确定接地线材料：接地线通常使用导电性能好的金属材料，如铜线、铝线等。

铜线是使用最广泛的材料之一，因为它的导电性能好、耐腐蚀、抗氧化等特点。

2.测量和准备线材：根据实际需要，测量所需的接地线长度。

一般建议接地线的长度应尽量短，因为过长的接地线会增加电阻，影响接地效果。

根据测量结果，剪断一段足够长度的接地线。

3.剥除线材绝缘层：使用剥线工具将接地线两端的一小段绝缘层剥离，露出线芯。

这样可以确保线芯与连接器或接地装置之间保持良好的接触。

4.连接接地线与设备：取出需要接地的设备，通常是金属外壳较大的设备，如电脑主机、机箱等。

将接地线的一端插入设备的接地端口或导线夹中，确保它们之间紧密连接。

5.连接接地线与地面：找到供地点，通常是建筑物的接地系统，如接地极或接地网。

将接地线的另一端连接到供地点，确保它们之间的连接牢固。

6.测试接地效果：完成接地线的制作后，进行测试以确保接地的有效性。

使用接地电阻测试仪测量接地电阻的大小，一般要求接地电阻小于等于一定数值，如5欧姆。

如果接地电阻超过限定值，说明接地线存在问题，需要检查并解决。

需要注意的是，接地线的制作需严格按照相关标准和规范进行，以确保接地线的安全性和可靠性。

另外，接地线的安装和使用也需要遵守相关的操作规程，定期进行检查和维护，以保证接地线的有效运行。

最简单的接地线方法
最简单的接地线方法：1、首先在机房附近把4根或更多2.5m的角钢（45mm*45mm）沿直线打入地下离地面80cm处、每根角钢相距2m。

最简单的接地线方法：2、然后用扁钢（30mm*3mm）将4根角钢串联焊接在一起。

最简单的接地线方法：3、用镀锌扁钢（30mm*3mm）焊接有角钢的任意角作为地线引线引上墙面2m处。

最简单的接地线方法：4、电阻测试仪测量地网阻值小于等于4欧姆，否则在加桩或用田字格时就难以解决了。

最简单的接地线方法：5、用25mm平方的铜芯线与地网引线通过铜线鼻接牢，然后再引入室内。

最简单的接地线方法：6、最后接入信号避雷器地线以及静电地线，这样一来地线就接好了
接地线的作用是什么？
1、保护人身安全
由于静电放电时容易产生大量电荷，如果电器设备没有得到妥当的隔离，将很容易对电器自身及人体造成极大的伤害，而接地线的作用恰巧就是成为高压设备和大地之间的导线，起到避免我们被电荷损伤的目的。

2、防雷
放在过去，一旦发生打雷下雨的情况，电线杆等设备都经常因为雷击而受到损害，有的时候甚至好几天都无法使用，所以接地线的作用在防雷方面就能有非常不错的保护作用，有效延长电器设备的使用寿命。

3、确保正常工作运转
对于一些必须要有电才能进行的工作，比如医疗工作，接地线的作用就是避免遇到断电的突发状况时，不至于受到影响，依然能够正常运行的一种小负荷基准电位。

机房如何接地线2008-12-08 13:31计算机房如何接地线在我们安装计算机机房及大型设备时，要求必须有单独的地线。

如果地线做的不好很可能出现一些莫名其妙的故障，严重时可能损坏设备。

什么是地线,如何安装地线,机房内部接地的要求是什么,下面就以上三方面谈一谈。

什么是地线,在设计计算机机房时要求有三条地线:防雷地线、保护地线、直流逻辑地线。

防雷地线一般使用建筑物的防雷地线。

在高落雷区要构筑单独的避雷铁塔。

保护地线一般指零线:我国现在电力系统一般采用三相四线制供电，也就是进户线有三根火线(相线)一根零线。

零线在变压器中性点接地。

机房内配电箱外壳以及空调、新风机外壳和零线相接作为保护地线。

计算机外壳不要和零线相接。

机房和大型设备安装时一般要求的地线指得是直流逻辑地线。

如何安装地线,地线安装时要求接地面积不能小于1M2。

接地点距离建筑物大于1M。

根据地质情况决定接地体所使用的物质。

使用面积为1M2厚度为3mm以上的铜板最好，如为减少造价或找不到铜板，可以使用直径1.5英寸、长2.5M的镀锌铁管代替。

埋在距地面60cm以下。

引出线使用不小于10mm2的铜线。

作好引出线与接地体焊接处的防腐。

在每个接地体处放一些木炭和工业盐。

用摇表测量接地电阻小于4欧姆，掩埋好就可以了。

如果接地电阻达不到要求可以使用2个、3个、4个接地体。

每两个接地体距离为3M。

3个接地体应接成三角形，4个接地体接成双三角形。

机房内部接地的要求是什么,机房内部设备要求并联接地。

如果设备较少，就采用星形接地:每一个设备的地线单独与地线的引入端接在一起。

如果设备较多可以做一个矩阵和地线引入端连接。

设备接到矩阵的每一点都可以。

测量零地电压达到要求就可以了。

需要注意的是:零线绝对不能和地线接到一起～机房地线引入线和地线引出线间一定要有连接点，要求每年都要检查接地电阻远离雷击如何建设网络机房接地系统2010-03-22 11:15目前，随着计算机和网络通信技术的高速发展，计算机网络系统对雷击的防护要求越来越高。

机房如何接地线2008-12-08 13:31计算机房如何接地线在我们安装计算机机房及大型设备时，要求必须有单独的地线。

如果地线做的不好很可能出现一些莫名其妙的故障，严重时可能损坏设备。

什么是地线？如何安装地线？机房内部接地的要求是什么？下面就以上三方面谈一谈。

什么是地线？在设计计算机机房时要求有三条地线：防雷地线、保护地线、直流逻辑地线。

防雷地线一般使用建筑物的防雷地线。

在高落雷区要构筑单独的避雷铁塔。

保护地线一般指零线：我国现在电力系统一般采用三相四线制供电，也就是进户线有三根火线（相线）一根零线。

零线在变压器中性点接地。

机房内配电箱外壳以及空调、新风机外壳和零线相接作为保护地线。

计算机外壳不要和零线相接。

机房和大型设备安装时一般要求的地线指得是直流逻辑地线。

如何安装地线？地线安装时要求接地面积不能小于1M2。

接地点距离建筑物大于1M。

根据地质情况决定接地体所使用的物质。

使用面积为1M2厚度为3mm以上的铜板最好，如为减少造价或找不到铜板，可以使用直径1.5英寸、长2.5M的镀锌铁管代替。

埋在距地面60cm以下。

引出线使用不小于10mm2的铜线。

作好引出线与接地体焊接处的防腐。

在每个接地体处放一些木炭和工业盐。

用摇表测量接地电阻小于4欧姆，掩埋好就可以了。

如果接地电阻达不到要求可以使用2个、3个、4个接地体。

每两个接地体距离为3M。

3个接地体应接成三角形，4个接地体接成双三角形。

机房内部接地的要求是什么？机房内部设备要求并联接地。

如果设备较少，就采用星形接地：每一个设备的地线单独与地线的引入端接在一起。

如果设备较多可以做一个矩阵和地线引入端连接。

设备接到矩阵的每一点都可以。

测量零地电压达到要求就可以了。

需要注意的是：零线绝对不能和地线接到一起！机房地线引入线和地线引出线间一定要有连接点，要求每年都要检查接地电阻远离雷击如何建设网络机房接地系统2010-03-22 11:15目前，随着计算机和网络通信技术的高速发展，计算机网络系统对雷击的防护要求越来越高。

机房防雷接地的详细做法是什么
1、防雷接地完全可以利用建筑基础里的钢筋作为接地体，但是必须
要将钢筋进行电气贯通焊接起来，并利用房屋柱子里的竖直钢筋做引下线，一直与屋面避雷设施连接。

2、很多要求把钢筋多引一条出来是用来做人工接地的，那是在使用
建筑基础本身做接地无法达到规定电阻要求的时候才使用的，而且就算这样做了人工接地，效果要比利用建筑物本身基础做接地体差很多。

3、每个电气装置的接地应以单独的接地线与接地汇流排或接地干线
相连接，严禁在一个接电线中串接几个需要接地的电气装置。

重要设备和设备构架应有两根与主接地网不同地点连接的接地引下线。

4、建筑物等电位连接干线应从与接地装置有不少于2处直接连接的
接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。

支线间不应串线连接。

5、等电位联结安装完毕后应进行导通性测试，测试用电源可采用空
载电压为4~24V的直流或交流电源，测试电流不应小于0.2A。

当测
得等电位联结端子板与等电位联结范围内的金属管道等金属体末端
之间的电阻不超过3Ω时，可认为等电位联结是有效的。

注意：
1.将基础钢筋进行良好的电气贯通，至少保证外围一圈是贯通的，跨接的材料推荐使用12MM的圆钢，焊接长度150MM左右。

2.引下线平均间距要小于25米，如果房子不大，四角分别有一根引下线就好。

3.每一处引下线推荐使用2根16MM的钢筋或者4根14MM的钢筋。

一定保证引下线将接地体和屋面避雷装置连结到一体。

各种防雷接地引线做法1.防雷引下线：利用结构柱内对角主钢筋或剪力墙内主钢筋二根（大于16）通长焊接。

2.电梯机房用接地引下线：自基础接地网用-40X4镀锌扁钢通长焊接引至电梯机房，机房设等电位箱，并在距地面0.3m处采用用－40x4镀锌扁钢沿墙敷设一圈。

电梯导轨底部采用－40x4扁钢与基础接地网的等电位板连接。

3.变电所用接地引下线：沿变电所四周不少于二处自基础接地网，采用-50X5镀锌扁钢2根通长焊接引至变电所，在变电所内地面0.3米处作一圈接地装置。

在布置变压器附近的基础接地网，采用-40X4镀锌扁钢2根，焊接引至变电所底板上0.3m处，并设预埋板一块，为变压器设中性点与接地装置直接连接点。

4.强电竖井接地引下线：用-40x4扁钢下端与基础接地网焊接引至强电井。

垂直引上至每层。

在每层竖井地面0.3米处用-40X4镀锌扁钢作一接地装置，作为楼层等电位连接带。

5.弱电竖井接地引下线：用-40X4扁钢下端与基础接地极焊接引至弱电井，垂直引上至每层。

在每层竖井地面0.3米处用-40X4镀锌扁钢作一接地装置。

作为楼层等电位连接带。

强弱电竖井内的LEB用BVR－1x25－PC32连通。

6.计算机房接地引下线：自基础接地网用-40X4镀锌扁钢距底板0.3米引出作盒，然后用BVR－1x35－PC32引上至机房，室内离地0.3米处设置接地端子板箱。

7.消防控制室接地引下线：自基础接地网用-40X4镀锌扁钢距底板0.3米引出作盒，然后用BVR－1x35－PC32引上至控制室，控制室内离地0.3米处设置接地端子板箱。

8.防雷接地在接地体上的接地点与其他接地在接地体上的接地点的距离应大于10m。

9. 施工时应注意：钢质防雷接地装置采用焊接连接，扁钢之间搭接为扁钢宽度的2倍，三面施焊；圆钢与扁钢、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；铜线与圆钢（或扁钢）连接处须用线鼻子过渡后焊接；铜质和钢质材料之间应采用熔接或搪锡后螺铨连接；所有连接部位应做防腐处理。

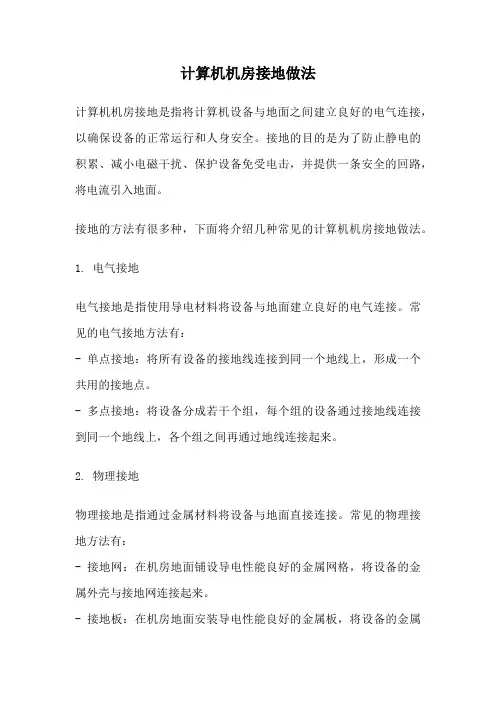

计算机机房接地做法计算机机房接地是指将计算机设备与地面之间建立良好的电气连接，以确保设备的正常运行和人身安全。

接地的目的是为了防止静电的积累、减小电磁干扰、保护设备免受电击，并提供一条安全的回路，将电流引入地面。

接地的方法有很多种，下面将介绍几种常见的计算机机房接地做法。

1. 电气接地电气接地是指使用导电材料将设备与地面建立良好的电气连接。

常见的电气接地方法有：- 单点接地：将所有设备的接地线连接到同一个地线上，形成一个共用的接地点。

- 多点接地：将设备分成若干个组，每个组的设备通过接地线连接到同一个地线上，各个组之间再通过地线连接起来。

2. 物理接地物理接地是指通过金属材料将设备与地面直接连接。

常见的物理接地方法有：- 接地网：在机房地面铺设导电性能良好的金属网格，将设备的金属外壳与接地网连接起来。

- 接地板：在机房地面安装导电性能良好的金属板，将设备的金属外壳与接地板连接起来。

- 接地棒：在设备上安装金属接地棒，将接地棒与地面导电材料连接起来。

3. 信号接地信号接地是指将信号线与地线相连，以减小信号线上的电磁干扰。

常见的信号接地方法有：- 屏蔽接地：在信号线外层包裹一层金属屏蔽层，将屏蔽层与地线连接起来，以减小电磁干扰。

- 独立接地：将信号线与电源线分开接地，避免信号线上的电磁干扰对电源线产生影响。

4. 防静电接地防静电接地是为了防止静电的积累，保护设备免受静电损害。

常见的防静电接地方法有：- 使用静电消除器：在机房内安装静电消除器，通过释放电荷将静电导入地面。

- 防静电地板：在机房地面铺设防静电地板，将静电导入地面。

以上是几种常见的计算机机房接地做法，不同的接地方法适用于不同的场景和需求。

在进行接地时，需要根据实际情况选择合适的接地方法，并保证接地的可靠性和安全性。

同时，接地设施需要定期检查和维护，确保其正常运行。

只有进行了正确的接地，才能有效地保护设备和人员的安全，提高机房的运行稳定性。

自制地线最标准的做法
首先，选择合适的导线材料。

地线通常选用裸铜线或镀锡铜线，因为这两种材
料具有良好的导电性能和抗氧化能力。

在选择导线时，要根据实际使用环境和需求来确定导线的规格和直径，以确保地线的稳定性和可靠性。

其次，确定地线的敷设位置。

地线一般敷设在建筑物的地下，与建筑物的主体
结构相连。

在敷设地线时，要注意避开水管、煤气管等其他管道，以免影响地线的导电效果。

接下来，进行地线的连接和固定。

在连接地线时，要确保地线与建筑物主体结
构的连接牢固可靠，采用专用的连接夹或连接件进行固定。

同时，要注意地线的接头应该尽量减少，以避免接头产生故障。

然后，进行地线的接地处理。

地线的接地处理是地线制作中非常重要的一步，
它可以确保地线与地面之间的有效接触，保证地线的导电效果。

在进行接地处理时，要选择合适的接地装置，确保接地电阻符合国家标准要求。

最后，进行地线的测试和验收。

地线制作完成后，需要进行地线测试，以确保
地线的导电效果和安全性能符合要求。

测试内容包括接地电阻测试、绝缘测试等。

测试合格后，方可进行地线的正式验收。

总的来说，自制地线最标准的做法包括选择合适的导线材料、确定地线的敷设
位置、进行地线的连接和固定、进行地线的接地处理，以及进行地线的测试和验收。

只有严格按照标准操作，才能制作出安全可靠的地线，确保电路的正常运行和使用的安全性。

地线制作方法1. 地线的作用在电气系统中，地线起着连接电气设备与地（地球）的作用。

地线的主要作用包括：•提供电气设备的安全保护，将潜在的电流从设备导向地面，以防止电击事故的发生。

•协助电气设备的故障诊断与保护，为过电压情况提供回路。

•提供电磁兼容性保护，减少电气干扰与电磁辐射。

2. 地线制作的材料与工具准备•铜线：选择符合国家标准的铜线，直径可根据需要选择。

•接线端子：可选择裸露型接线端子或带绝缘套的接线端子，需要根据铜线直径选择合适的规格。

•剥线钳：用于去除铜线绝缘层，露出裸露的金属部分。

•铜线拧线工具：用于将铜线与接线端子拧紧的工具。

•锤子：用于将接线端子压紧。

3. 地线制作步骤3.1 准备工作首先，确定地线的长度和直径，需要根据具体需要进行计算，确保地线能够满足系统要求。

3.2 剥离铜线绝缘层使用剥线钳，将铜线两端的绝缘层去除，露出裸露的金属部分。

根据接线端子的规格，剥离的绝缘层长度需要留出足够的空间来安装接线端子。

3.3 安装接线端子根据铜线直径和接线端子规格的匹配关系，选择合适的接线端子。

将裸露的铜线插入到接线端子的孔中，确保金属部分与接线端子充分接触。

3.4 拧紧接线端子使用铜线拧线工具，将接线端子与铜线拧紧。

确保接线端子与铜线之间的连接紧密牢固，以确保良好的导电性能。

3.5 压紧接线端子使用锤子轻轻敲打接线端子，将其压紧。

确保接线端子与铜线之间的连接牢固可靠，以防止松动或断开。

3.6 检查地线连接完成地线的制作后，应该对其进行检查以确保连接质量。

检查地线的连接是否松动，确保铜线与接线端子之间有良好的触摸面积。

4. 安全注意事项在制作地线时，需要注意以下安全事项：•在操作之前，确保电路已经断电，以防止电击。

•注意铜线的直径和接线端子的匹配，不要将过大或过小的铜线与接线端子连接。

•在使用剥线钳和铜线拧线工具时，要注意避免切伤手指。

•在使用锤子压紧接线端子时，要轻轻敲打，避免太过用力导致损坏。

由 比 利 时 巴可 公 司制 造 的 巴可 数 宁 电 影 放 映 机 目前 被 广 泛 用 在 了国 内数 宁 电影 的 改 造 中， 巴可数 字 电影 放 映机 安 装环 境 中 要求数 字放映机 、 信 号 源 服 务 器 和 音频 还 音系统 应 有共 同的 可靠 接地 ， 接地 之 帕ｌ 电压 要小于１ Ｖ。 依 据 ＧＢ５ ０ １ ７ ４ ９ ３ 电 子计 算 机 机房设计规范 》 第 六 章 电气 技 术 要 求 要 想达 到安全保 护接地 ， 接 地 电 阻 不 应 大 于 ４ ０， 但 是 目前 为止 ， 很 多放 映 机 房 的 接 地 并 没 有达 到这 个要 求。 如果 机 房地 线 按 地 好 ， 很 可能 出现 一 些 莫名其妙的 故障 ， 严 重 时 可能 损 坏 放 映 设 备。 下 面 我们 就 电气设 备 接 地 的 分 类 、 放 映 设 备 为 什 么要 按 地 、如 何 安 装 地 线 以 及 接 地线 系要 注 意 的地 方 等进 行分 析 探讨 。
会产生 ・ 感应电， 并日 在 避雷 地 线 中会 产 生 有 非 常大 的 电流 ， 如果 两 者 靠得 很近 ， 流 过 避雷 地线 的 大 电流 会对 电子 发 备 进 行 破 坏， 虽然 花 正常 情 况 Ｉ ， 保护地线 一 股 是 没 有 电流 通 过 的 ， 但 是 仟 甫 天 气 ， 荇 是 保 护 地 线 与避 雷 地 线 连 接 ・ 起， 电 子Ｉ 殳备 不 但 起 小 到 梭 地 的 护 的 作 用 ， 反 而 会 受 到 蜓 大 的雷 电打 击 。而 翻 ． 当避 雷针 遭 剑 雷 击时 ， 由＿ ｒ夫地 是 有 电 阻 的 ，避 雷 针 与地 面 的 按 触 处 也 会 产 非 常 高 的 电 ，如 果 把 保 护 地 线 与避 雷 地 线 连 接 值 ‘ 起， 征 保 护 地 线 Ｌ产 生 的 高 电 压 也 会 突 然 加 到 设 备 的 外 壳 上， 就 会 电 设 备内 电路 中瞬 １ 口 Ｉ ： Ｉ Ｊ 感 应 产 生ｆ ［ ｛ ． 岛的静 电电 ， 造成 ・ 个很 高 的 他移 电 流， 敛 使 电子设 备 内部 电 路 为过 负荷 ， 过 流 而 遭剑 损坏 。 放 映 设 备 的 安 护接 地措泡 巾， 接 地 线 不 能接 中 （ ） 线 卜。 只有 住 三 卡 Ｈ 负 哉 均 对 称 时，中线 电位 为零 ， 当 ｉ 相 负载 小 衡时， 用户终 端 处 的 ｌ ｝ １ 线 地 之 间便 会形 成 电位 差 。若 是 把 发 备 的 安 全 保护 接 地 接 任中线 ｊ ， 设 备 的 外 壳 与 地 之 就 会 有 电 位 差， 会损 坏 设备 ， 『 ｎ ｊ 且 一 月 中线 断 线 ， 设 备 外 壳吾就 丰 ｆ ｊ 当十 直 接 接 火 线 卜， 很 有 叮能 造 成 人 员 触 电 ，１ Ｆ 常 危险 。

1.工程概况本工程全部塔楼按照二类建筑物设置防雷接地系统,屋顶设主动式提前放电避雷针,屋面外漏的金属管道或构筑物等需于防雷系统连接,防止感应雷击;建筑物在30M以上每两层或间距不大于6M设计一个均压环,且均压环延伸到阳台,飘窗,空调搁板最外侧;防雷接地与配电系统工作接地和保护接地,弱电系统工作接地等共享一套接地装置,接地电阻要求小于1欧姆;利用建筑物基础内结构钢筋Φ16以上做接地体,在建筑物四角增设防雷测试点,并预留管路,如果接地电阻达不到要求,需在测试点处增设人工接地极;2.施工方法及工艺2.1 施工准备2.1.1 材料要求热镀锌扁钢、热镀锌圆钢、镀锌钢管、线盒、螺栓等,型号、规格应符合设计要求2.1.2 施工机具电焊机、切割机、台钻、接地电阻测试仪、钢丝钳、扳手、钢锯、手电钻、开孔器、焊条、卷尺、防锈漆、铁锤等;2.1.3 作业条件承台柱筋、筏板底层主筋绑扎施工完毕,面层钢筋绑扎前或砼未浇注时进行施工;2.2 防雷接地施工2.2.1 接地体的安装利用桩内两条主钢筋Φ16以上作为垂直接地体,凡接地系统经过的多桩承台处应至少四根桩的两条主钢筋Φ16以上与接地体焊接连通,可参照国标03D501-3的19页;利用建筑物地梁的两条主钢筋Φ16以上焊接连通形成不大于10X10m或12X8m的基础网格;2.2.2 防雷引下线利用塔楼的混凝土每处两根结构钢筋Φ16以上作避雷引下线,防雷引下线间距不大于18米,利用桩基础作防雷接地极,共享接地电阻不大于1欧姆;2.2.3 防雷测试盒具体安装数量及安装方式需要设计重新确定;2.2.4 接地端子箱采用总等电位联结措施,在建筑物内作总等电位连接端子箱,变压器中性接地点,变配电所接地母线,PE干线,水管,煤气管,空调管等金属管道进入建筑物处均与此母排相联接,总等电位联接线采用BV-25mm敷设.在电梯井道内距地0.5m处预留电梯接地端子局部等电位盒,并与总等电位联结端子板联结,每台电梯的导轨需与电梯接地端子连接;电梯井、设备间、卫生间及空调搁板处等电位盒位置要求合理直观;总等电位箱设置于高低压配电室及发电机房内等电位盒为100100金属底盒+带标识盖板;2.2.5 均压环均压环为利用该层建筑物外框架梁的主钢筋焊连成闭合回路,并与防雷引下线焊连,所有建筑物四周的金属门窗构件与均压环连接,由构成均压环之圈梁主钢筋向上或向下预留供金属门窗构件与均压环连接用焊接预埋件;将每层外墙上的栏杆,门窗,外露金属管道等较大的金属物的至少两点与防雷装置连接,可参照国标02D501-2的44页,45页;按照设计规定选用主动式提前放电避雷针,不采用屋顶避雷网接闪器,避雷针与防雷引下线连接;2.2.7 局部等电位连接采用404镀锌扁铁暗敷,高低压室发电机房内接地端子不少于两处,且接地干线采用40X4热镀锌扁钢接连,镀锌扁铁明装并刷黄绿双色油漆;2.3 接地系统测试采用ZC-8型接地电阻测试仪对接地电阻进行测量,其测得的电阻值应满足设计及规范要求;接地网接地电阻测量点不得少于3处,且每点测量最少为3次,计算出数据的平均值即可认为是该点的接地电阻值;测试分两次进行,第一次为基础接地体及接地网施工完成,筏板浇筑完成后；第二次为结构主体施工完成,防雷接地系统全部联结成一体后;3.质量检测要求焊接要求为：1、扁钢搭接长度为其宽度的2倍,且不得少于3个棱边焊接；2、圆钢与圆钢连接时,其搭接长度为圆钢直径的6倍,双面焊接；3、圆钢与扁钢连接时,其搭接长度为圆钢直径的6倍,双面焊接；4、扁钢与钢管、扁钢与角钢焊接时,为了可靠焊接,除在其接触部位两侧焊接外,还应焊以由钢带弯成的弧形或直角形卡子；5、焊接焊缝应平整饱满,不得有咬肉、夹渣、焊瘤等现象,焊缝严禁用砂轮打磨,焊接部位药渣应及时清除干净;。

机房防雷接地的做法咱就说机房防雷接地这事儿吧，可太重要啦！就好像给机房穿上了一层保护衣呀。

你想想，那雷电就像个调皮的捣蛋鬼，时不时就想来捣乱一下。

要是机房没有做好防雷接地，那不就跟没穿铠甲就上战场一样危险嘛！这可不是闹着玩的哟。

那怎么做好机房防雷接地呢？首先得有靠谱的接地装置呀。

这接地装置就像是房子的根基，得稳稳当当的。

可以用金属棒呀、钢带呀这些材料，深深地埋到地下，和大地紧紧相连。

这就好比是给机房找了个大地这个超级大靠山！然后呢，接地线也得选好呀。

不能随随便便找根线就对付啦。

得是那种导电性好的，能快速把雷电的电流导走的线。

这接地线就像是道路一样，得宽敞通顺，才能让电流顺利通过呀。

还有啊，机房里的各种设备也得做好接地处理。

就跟给每个设备都穿上一双防雷的小鞋子一样，让它们都能安全地待在那里。

电脑啦、服务器啦，都得照顾到。

可别小看这些设备，它们可都是宝贝呀，得好好保护起来。

再说说防雷器吧，这可是个厉害的角色呢。

就像是个勇敢的卫士，专门对付那些来捣乱的雷电。

它能在雷电来的时候，迅速反应，把雷电的能量给化解掉。

让机房安然无恙。

咱平常也得多留意机房的情况呀。

时不时检查检查接地装置有没有松动呀，接地线有没有损坏呀。

这就跟咱平时要注意身体一样，得时常保养保养。

要是发现有问题，可得赶紧处理，可不能拖拖拉拉的。

你说要是机房被雷电击中了，那损失可就大啦。

不仅设备可能会坏掉，还可能会影响到工作呢。

那可就得不偿失啦。

所以呀，做好机房防雷接地，那是相当重要的哟！可别不当回事儿呀。

总之呢，机房防雷接地就像是给机房打造了一个坚固的堡垒，让雷电这个捣蛋鬼无从下手。

咱们可得认真对待，不能马虎哟。

让我们的机房在防雷接地的保护下，稳稳当当、安安全全地运行吧！这多让人放心呀！。

机房防雷接地做法我当初做机房防雷接地的时候，那叫一个头疼啊。

首先呢，接地装置很重要。

我一开始就弄错了，我以为随便找个地儿把接地极插进去就行了。

其实不是啊。

得找个合适的地方，这个地方得是土壤比较湿润，导电性能好的。

比如说靠近有水的地方，但又不能太潮湿导致腐蚀接地极。

我试过在一块比较干的土地上做接地，结果电阻怎么测都不合格。

后来就知道了，土壤的情况是关键。

接地极呢，一般用热镀锌的角钢或者钢管比较好。

我通常会用角钢，感觉更实惠也比较好用。

这个接地极啊，得垂直打入地下。

我自己操作的时候，就专门找了个大锤子，就像打铁一样，一下一下地把接地极打到地底下去。

打这个接地极可不容易，得使很大的力气，而且要保证它垂直呢，我打过一次歪了的，结果整个接地效果都很差。

然后就是接地母线。

这东西就像是连接各个部分的桥梁。

我用的是扁钢。

这个扁钢和接地极连接一定要牢固。

我试过用电焊焊接，但是焊接手艺不好的话，就会有虚焊的情况。

我有一次就因为虚焊，做雷击测试的时候发现接地根本没起作用。

后来就学乖了，焊接完还得检查好几遍呢。

还有一个经验就是，整个接地系统周围得有一定的保护措施。

比如说做个小围栏或者做个明显的标记。

为啥呢？有一次我差点就踩到刚埋好的接地极附近土里，要是当时有个什么电涌之类的通过，我可能就遭罪了。

在机房那边，设备的连接也很重要。

像服务器机柜之类的设备，接地线缆一定要连接到接地母线或者接地端子箱上。

我之前接设备的时候，不小心把接地线缆接错了接口，导致设备接地不良好。

还好当时及时发现，在做电路检查的时候排查出来了。

至于防雷这一块，防雷器得安装好。

安装防雷器一定要按照它的说明书来，这个可不能马虎。

我就曾经因为没有仔细看说明书，把防雷器的输入端和输出端弄反了，结果在雷雨天气的时候，差点就对设备造成了损害。

机房防雷接地虽然复杂，但是只要慢慢摸索，多试几次，也就能够做好了。

不过我也不敢说我完全把这个事情搞得透透的，还有很多地方可能在以后的实践中发现新的问题和更好的解决办法呢。
