电视分配器
电视分配器:电视分配器是通过利用内部结构的
电容,小磁性线圈,把通过分配器的电平信号适当微
弱,增加稳定,使每个输出端口达到一定的损耗标准。

二分配一般3.5DB,三分配一般5.7DB,四分配7DB,
使每个输出接口保持在75欧姆电阻,使输出端口保持
正常的电平接收信号。

总之分配路数越多,电缆越长,
分到的信号就越小。

以电视显像管出现雪花为准,应
加装一个家用双向放大器。

分配器的每个端口阻抗应该是75欧姆,以保证与电缆、电视机的阻抗相匹配。

如不匹配,会造成信号反射,传输效果降低,引起图象干扰等。

表明匹配好坏的量纲用反射损耗(DB)表示。

此值越大越好,优秀的产品做到18DB以上,分路损耗用分配损耗(DB)表示。

信号经分配输入(IN)到输出端口(OUT)要减少,理论值二分配为3DB、四分配为6DB。

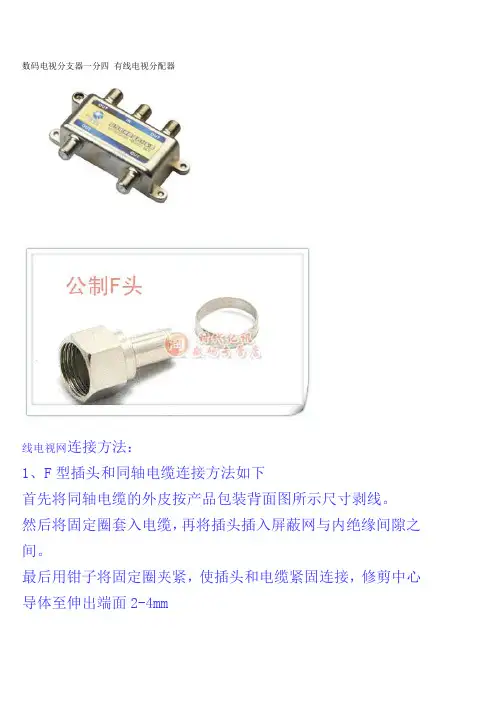

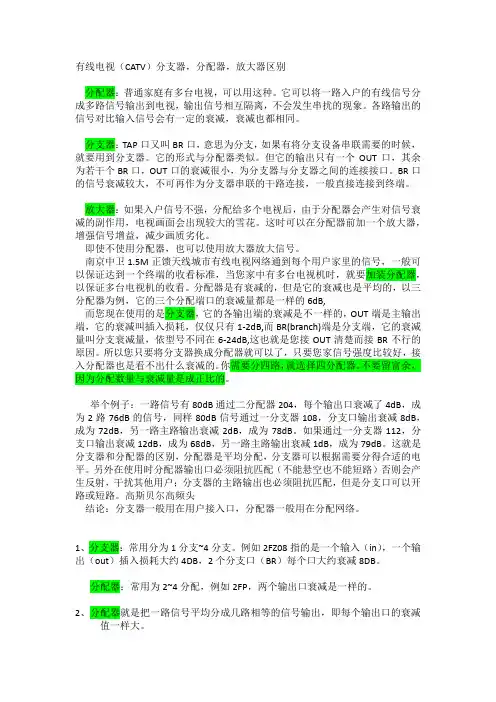

它是将一路输入信号均等或不均等地分配为两路以上信号的部件。

常用的有二分配器,三分配器,四分配器,六分配器等。

分配器是将一个输入口的信号大体均匀的分配到两个或多个输出口的器件。

常用的有二分配、三分配、四分配等。

分配损耗是指在各端口良好匹配的情况下,输入口信号电平减去输出口信号之差,是分配器的一个重要指标。

在理想情况下,设输入信总功率为Pi,则输入电平用dB表示为101g(Pi/P0),其中P0为基准功率。

分配端口为n路,则每路输出口电平为:10Lg[(P/n)/Po]=10Lg(P/Po)一lOLgn故分配损耗:Lo=10Lg( P0)-[1Olg(P/P0)一
101gn]=10LgN
可见,理想分配损耗仅与其分配数有关,由于能量泄露、散热等因素,实际分配损耗总大于理想分配损耗。

当输出端子确后,其分配损耗也确定,并始终为一常数。

二分配器电路是组成多路分配器的最基本电路,因此仅对二路分配器的电路原理,进行分析研究。

它由阻抗匹配自耦变L1、分配自耦变压器L2和隔离电阻R1组成。

B、D两路信号是通过L1从主路输入的信号耦合而来。

通过选择L。

的变比K=n/n 隔离电阻R。

则可做到阻抗匹配和相互隔离,C点为变压器的中点。

当信号由输入端A、E加人时,因分配变压器k对称,则信号从c点加人后,往上、往下均匀分配,在两绕组产生的磁通和感应电动势大小相等、方向相反互相抵消,使B、C、D三点等电位。

R1中无电流流过相当不存在,两个75欧姆负载直接接在F点上,并联得37.5欧姆,在A、E看到的阻抗是变压器L。

变换后的果。

为了与输人信号源阻抗匹配,这个阻抗应等于75欧姆,即:37.5×K =75 则n/n =2的根号。

由此可以证明:只要确定L1的变比,就可实现分配器与信号源问的阻抗匹配。

下面分析一下两输出端之
间相互隔离的原理。

在分配器k的两输出端B D之间并接了一个电阻R1,适当选择R1 阻值,就可以获得较满意的隔离。

二分配器相互隔离的等效电路如图
在B端接人内阻为75欧姆的信号源,并使分配变压器工作在匹配状态,这时从B端流入的电流I:将被分为I ’和I ”,分别流分配变压器L2和隔离电阻R1。

,欲使D端无任何输出,也就是使流入D端的电流为零,则流经电阻R1的电流I 全部流过下半部流向C点。

由于变压器
L2是理想变压器,原边、副边的电流比应等于其线圈比的倒数,而两边的圈数都是n,因而有:I2'=I2”=(1/2)I2
则Rl两端电压:u =R1*I’’ =(1/2)R*I ,因为D中无信号流过,则:UDE=0, Ucr=UcD=(1/2)UsD=(1/4)Rli2 (1)
另一方面,因为变压器的变比为根号二比一:1,则A、E之间的负载电阻RL经过变压器L1变到F、E之间阻抗为:RL:K2=(1/2)RL
从C点往右流的电流为i:则:U =I2(1/2)RL (2)
比较(1)和(2)得: (1/4)R*I2=i2*(1/2)*R
既:Rl=2RL=150欧姆,这说明,要使D点无信号,必须要求隔离电阻R =150,这就是B、D两路信号相互隔离的条件。

同理,若从D点输入一个信号,在B点也不会出现该信号。

在设计过程中的设计的电视天线分配器是一进六出的,其设计思想是根据线圈的耦合性一分二,然后再根据耦合性一分二一分二的进行分,最终达到所需要的目的。
