电磁炉触摸控制原理与检修技术原创 未经同意禁止转载

电磁炉控制器触摸屏的工作原理电磁炉控制器触摸屏是电磁炉中重要的控制装置，它的工作原理是通过触摸屏进行电磁炉的操作和控制。

下面将详细介绍电磁炉控制器触摸屏的工作原理。

1. 电磁炉控制器触摸屏的结构电磁炉控制器触摸屏主要由触摸面板、控制电路和显示屏组成。

触摸面板是用户与电磁炉进行交互的界面，用户可以通过触摸面板进行不同的操作，如调节温度、设置时间等。

控制电路是触摸屏的核心部件，负责接收触摸屏的指令和控制电磁炉的运行。

显示屏则是用来显示电磁炉的工作状态、时间等信息。

2. 电磁炉控制器触摸屏的工作原理电磁炉控制器触摸屏的工作原理主要包括触摸、感应和控制三个步骤。

（1）触摸：当用户用手指或者其他物体接触触摸面板时，触摸面板上的传感器会发出信号。

触摸面板上通常采用电容传感技术或者电阻传感技术，其中电容传感技术应用较广。

电容传感技术通过感应人体或物体的电容变化来检测触摸操作，比如当用户用手指接触触摸面板时，触摸面板会感应到电容的变化，进而触发相应的操作。

（2）感应：一旦触摸面板接收到触摸信号后，控制电路就会将信号传递给处理器进行处理。

处理器根据接收到的信号确定用户的操作意图，如调节温度、设置时间等。

（3）控制：根据处理器处理后的信号，控制电路会向电磁炉的相关组件发送指令，以实现相应的操作。

比如，当用户通过触摸屏设置温度为100℃时，控制电路会向电磁炉的加热元件发送指令，控制加热元件达到并保持100℃的温度。

3. 电磁炉控制器触摸屏的优势与传统的物理按钮相比，电磁炉控制器触摸屏具有许多优势。

（1）方便操作：电磁炉控制器触摸屏使用简单直观，用户只需轻触触摸面板即可实现各种操作，更加方便快捷。

（2）灵敏度高：触摸面板的感应技术越发展越成熟，能够较好地识别轻触、滑动等各种手势操作，并且响应速度快，提高了用户的操作体验。

（3）易于清理：电磁炉控制器触摸屏没有实体按钮，光滑的触摸面板易于清洁，减少了日常维护工作。

（4）美观大气：触摸屏的设计相对简洁时尚，更加符合现代家居的审美需求。

电磁炉工作原理及常见故障及检修方法在电磁炉的大电流整流滤波输出部分，市电经过整流桥整流后，输出直流电压。

为了保证输出电压的稳定性，需要进行滤波处理，通过电容C2、C3和电感L2进行滤波，使得输出电压具有较好的稳定性。

同时，为了保护电磁炉电路，还需要添加保险元件，如保险丝和热保护开关等。

在维修时，需要注意保险元件的规格和型号，以确保其正常工作。

线盘高频振荡电路部分线盘高频振荡电路是电磁炉的关键部分，其工作原理是将直流电压通过高频振荡电路转化为高频交流电压，通过线圈产生的磁场感应到锅具底部产生涡流，从而产生大量的热量。

该部分主要由集成电路、晶体管和电容等组成。

在维修时，需要检查集成电路和晶体管是否正常工作，以及电容是否老化或损坏。

开关电源部分开关电源部分主要是为线盘高频振荡电路提供稳定的电压和电流。

该部分由变压器、稳压器和开关管等组成。

在维修时，需要检查变压器和稳压器是否正常工作，以及开关管是否受损。

总之，电磁炉是一种利用电磁感应原理进行加热的设备，其工作原理复杂，由多个功能模块组成。

在维修时，需要了解各个功能模块的工作原理和常见故障及检修方法，以确保设备的正常工作。

同时，需要注意安全问题，如电路维修前需要切断电源，避免触电等意外情况的发生。

市电经过桥式整流器BG1进行整流，然后通过L1和C4滤波，输出300V直流电以供线盘高频振荡使用。

BG1是一个大电流高耐压器件，规格为20A800V。

如果BG1烧坏，不能随意用其他整流器代替，必须使用同型号或更大电流高耐压的整流器进行替换。

L1和C4组成倒L型滤波电路，作用是滤去直流脉动成分，使输出波形更加平滑。

当C4的8uF/400V （DC）电容击穿短路时，保险丝会烧断，整流器也会因电流过大而烧坏。

此外，当C4的容量变小或没有容量时，也会导致IGBT烧坏，维修时需要特别注意。

CN3和CN4连接线盘，与C5和IGBT1组成高频振荡电路，振荡频率一般为20KHz到40KHz之间。

电磁炉的工作原理与维修方法概述:电磁炉是一种利用电磁感应加热物体的厨房电器。

它通过电磁感应原理将电能转化为热能，实现加热食物的目的。

本文将详细介绍电磁炉的工作原理以及常见故障的维修方法。

一、电磁炉的工作原理电磁炉的工作原理基于电磁感应，它由主要的组成部分构成：感应线圈、电子元件和玻璃面板。

1.感应线圈电磁炉的感应线圈位于炉子底部。

当电流通过感应线圈时，会产生强磁场。

这个磁场能够在感应锅底部产生涡流，从而加热锅底。

2.电子元件电子元件是电磁炉的核心部件，用于调控功率和温度。

通过控制电源的开关频率和电流的大小，电子元件可以控制炉子的加热程度。

同时，电子元件还具有过热保护功能，当炉子过热时会自动断开电源。

3.玻璃面板电磁炉的玻璃面板具有触摸控制功能，用户可以通过触摸面板设置炉子的参数，如功率和温度。

触摸面板上还显示了炉子的工作状态和剩余时间。

二、电磁炉的常见故障及维修方法尽管电磁炉是一种相对简单的电器，但在使用过程中仍然可能出现故障。

以下是一些常见的故障及其维修方法：1.电源故障若电磁炉无法开机，首先检查电源插座是否正常工作。

可以尝试使用其他电器设备来确认电源是否正常。

如果电源正常，但电磁炉仍然无法开机，则可能是电源线或电子元件出现故障。

此时建议联系专业维修人员来进行修理。

2.加热问题若电磁炉无法加热或加热效果不佳，首先检查是否放置了合适的磁性锅具。

只有使用磁性材料制成的锅具才能和电磁炉产生磁场相互作用。

如果使用了非磁性材料制成的锅具，电磁炉将无法加热。

3.触摸面板故障若电磁炉的触摸面板无法正常工作，首先检查是否有水或油滴进入面板内部。

可以尝试用干净的湿布轻轻擦拭面板，将水分或油滴清除。

如果问题仍然存在，可能是面板本身的问题，需要联系售后服务或专业维修人员进行更换或修复。

4.过热保护电磁炉的电子元件中通常带有过热保护功能。

如果您发现电磁炉无法正常加热，可能是因为炉子过热导致过热保护触发。

此时应先关闭电磁炉，等待一段时间让其冷却，然后再重新启动。

电磁炉触摸控制原理与检修技术虽然机械按键（轻触键）控制技术很成熟，且电路结构简单、成本低廉，已在很多电子产品中广泛应用，但由于机械按键本身具有易磨损，并受温度、湿度影响较大，所以故障率一直较高。

另外，采用机械式按键控制电路的电磁炉，需要在面板按键的相应位置开孔，然后粘贴一张薄膜进行覆盖，如图1所示。

图1机械式按键使用时间一长，薄膜会破裂、变形或者脱胶，薄膜就容易与面板粘贴处开裂，如图2所示。

电磁炉在使用过程中，面板难免会沾上一些水分、油渍，这些水分、油渍就会从开裂处渗人到内部，轻则引发多种故障，严重时将烧毁元器件。

图2新一代电容触摸感应式控制技术完全能够弥补机械式按键的缺点，具有耐磨损、防水保护及不受温度、湿度影响，且造价低廉等优点，成为新一代电器产品控制电路的新宠。

电容触摸感应式控制技术已广泛地应用于手机、影碟机、电磁炉、抽油烟机、洗衣机，微波炉、电子秤、MP3、MP4、数码相框、多媒体音箱、液晶电视、液晶显示器等产品中。

由于该类控制没有传统的机械按键，不需要在面板上开孔，面板可以采用一块整体的玻璃、陶瓷或塑料等材质，既方便清洁，还美观大方。

另外，将触摸技术应用在电磁炉产品中，同时也消除了从面板上渗水的故障隐患。

一、电容触摸感应式控制技术的基本原理所谓电容触摸感应式控制技术，其核心就是利用张弛振荡器产生数百千赫兹的正弦波，然后将这个正弦波信号加在各个弹簧导电盘上，当用户的手指接触到导电盘的时候（即使有面板隔开，但对于高频信号而言，玻璃、陶瓷、塑料等材质面板仍相当于导体），相当于给弹簧导电盘对地接了一只电容，利用电容通交隔直的特性，高频信号通过电容分压，弹簧盘上的信号电平将降低。

这个降低的信号电压施加在阈值检测器上（或者被送到比较器内部电路进行处理，使相应输出端输出电平翻转），即可以产生触摸/无触摸的信号。

市场上常见的采用电容触摸感应式控制技术的电磁炉，按控制接口类型分类主要有二种：第一种是将张弛振荡器产生的数百千赫兹的正弦波加到各个功能键弹簧导电盘上。

电磁炉原理及维修方法
电磁炉原理：
电磁炉是一种采用电磁感应原理工作的厨房电器，其中的线圈产生高频电磁场，然后通过磁感应作用在金属锅底产生涡流，产生大量的热量，将食物加热煮熟。

与传统的火炉相比，电磁炉可以更加精准地控制温度，消耗更少的能量，保持热量更长时间，还更加安全和环保。

维修方法：
1.没有发热：检查插座是否良好，插头是否插紧，线路是否正常。

检查电磁炉控制面板是否正常，是否误操作。

检查内部线圈连接是否良好，零部件是否有损坏，及时更换。

2.电磁炉温度异常：检查内部控制器是否正常，有没有自身故障。

检查温度感应器和控制电路是否有错误信号，采用合理的维修方法进行修复。

检查电源电压是否稳定，是否有电源干扰如果有，处理措施应是使用线路滤波器进行处理。

3.按键无响应：检查触控按键是否灵敏，有无尘污、划痕等情况。

如果有就需要进行清洁和更换。

若触控面板过于耗损，则需要更换新的触控面板进行处理。

4.电磁炉噪音过大：检查电磁炉的操作模式是否正常。

如不正常则采用相关的测
试方法进行检查和维修。

检查电源电压是否稳定，排除掉电源干扰。

同时检查磁子的位置是否正常，并固定好。

5.马达转动不顺畅：检查电机轴承是否加油充足，轴承是否磨损损坏有否异响。

如果严重建议马上更换，以免危及着电磁炉整体的运转安全。

电磁炉触摸按键维修（情况不同所以不一定所有都适用！）
电磁炉触摸按键输入电路如下（按照电路板绘制的）：
由于拆下的电路板上的控制芯片上无任何字（可能是定制的单片机），只找到其电源脚和晶振脚，其余的阴教功能未知。

这给分析其工作原理带来一定困难，所以只好抛开控制芯片找答案。

上图是触摸按键的电路图，“检测电压”是输入到控制芯片的，当有触摸时其电压会降低；“PWM”那个也是直接由控制芯片产生的，由于只有一个简单的万用表，所以无法测出其实际的IO变化情况，只是猜测是PWM波形输出。

问题现象：有时能开，有时不能，网上换二极管电容全部都试了，都不行，当用电吹风吹热触摸面板时又能开机工作了，拆开检测电路，测得通电时“检测电压”那电压为3.28-3.6V，有触摸时电压稍微降一点（可能是万用表太差），只是大致看到电压下降了0.1V(有时下降约0.8V，在能正常触摸时也是只下降了0.2V左右)，可能是瞬间电压下降没能捕捉到。

于是想着手动将其电压降低看其是否能开机：将“检测电压”那直接接地(手与导线绝缘)，机子无反应；用手拿着接地的导线(手直接接触着导线的铜丝)直接摸着“检测电压”开机正常；用2.2nF电容的两引脚分别接触GND与“检测电压”那，无反应；加大电容再试，有点反应（有时不行，可能接触不好），于是找来一个轻触开关与电容串起来，按键成功开机！（电路为上图红色虚线框里）
电容由于具有充电的特性，在两引脚间有电压时便会给电容充电，充完后串联的回路无电流，即相当于产生了一个下降—-上升过程（上升沿），理论来说这和用导线将其短接到地的过程是一样的，可是实际却不行！。

电磁炉原理与维修电磁炉是一种利用电磁感应原理进行加热的厨房家电，它通过电磁线圈产生的磁场来加热锅具底部，从而实现加热食物的目的。

电磁炉具有加热快、温度可控、节能环保等优点，因此在现代家庭中得到了广泛的应用。

然而，由于电磁炉涉及到电磁感应、电路控制等复杂的原理，一旦出现故障就需要及时进行维修。

本文将就电磁炉的工作原理和常见故障进行介绍，并提供一些常见故障的维修方法，希望能够帮助大家更好地了解和维护电磁炉。

首先，我们来了解一下电磁炉的工作原理。

电磁炉的核心部件是电磁线圈，当电磁炉通电时，电磁线圈会产生一个交变磁场。

当放置在电磁炉上的锅具底部是磁性材料时，锅具底部会受到磁场的感应而产生涡流，涡流会使锅具底部发热，从而加热食物。

另外，电磁炉还配备了温度传感器和控制电路，可以实现对加热温度的精确控制，确保食物的加热效果。

然而，电磁炉在使用过程中也会出现一些故障，比如无法加热、加热不均匀、显示屏出现故障等。

对于这些故障，我们可以采取一些简单的维修方法来解决。

首先，如果电磁炉无法加热，可以检查电源插座是否正常，电源线是否受损，以及电磁炉的控制面板是否正常。

其次，如果加热不均匀，可以检查锅具底部是否平整，是否与电磁炉接触良好，以及是否存在金属材料的损坏。

最后，如果显示屏出现故障，可以尝试重新插拔电源线，或者联系专业维修人员进行检修。

总的来说，电磁炉是一种非常便利和高效的厨房家电，但是在日常使用中也需要注意保养和维修。

通过了解电磁炉的工作原理和常见故障，并掌握一些简单的维修方法，我们可以更好地使用和维护电磁炉，延长其使用寿命，为我们的生活带来更多的便利。

希望本文对大家有所帮助，谢谢阅读！。

电磁炉的触摸按键失灵怎么维修
电磁炉的触摸按键失灵的维修
目前的电磁炉的面板控制的功能键，大多采用了触摸式按键（隔着电磁炉面板玻璃，人体感应微弱信号，提供给控制面板的CPU发出指令，实现其功能），取代了微动开关按钮，使用轻便灵巧。

如图
触摸键失灵，需要检查以下几个方面：
一，测试电磁炉内电路上的副电源，5V、18V电压输出必须正常稳定，保证控制面板
电路的5V供电正常；如果数码无显示，电源键对应的指示灯不亮，查换副电源的相关
元件，保证在控制面板上的电解电容器的正负极测得5V电压。

二，在控制面板上的电解电容器的正负极测得5V电压，且数码有显示，电源键对应的指示灯亮触摸电源开关键无效且无法开机：
1，控制面板上的CPU有脚虚焊，仔细补焊；
2，控制面板上的印刷电路间因油腻或渗有水漏电，导致工作不正常，必须用洗涤剂刷洗干净，电吹风吹干；
3，每个触摸键的第一个电子元件是开关二极管，型号是IN4148。

但凡触摸键无效，IN4148不良，必须检查更换该开关二极管；如图
4，IN4148正常，触摸无效，再查换该键相关的电阻和电容；
5，因拆卸或其他原因，导致触摸键的弹簧上的金属面不正，离开电磁炉面板玻璃，
检查修复。

（本文内容由百度知道网友冯店联想贡献）本文作者：百度知道知数码。

电磁炉触摸屏原理是什么电磁炉触摸屏原理是一种采用电容触摸技术的触控系统，其基本原理是利用导电物体与电场之间的电容变化来实现触点位置的检测和操作控制。

具体来说，在电磁炉触摸屏上，通过将触摸屏面板上分布的电容传感器与电路板上的控制器相连，建立起一个可以感应触摸的电场环境。

当用户用手或者其他导电物体触摸屏幕时，会改变电场的分布，产生电容变化信号，通过控制器将这些信号转换为数字信号进行处理，从而实现操作指令的识别和输出。

电磁炉触摸屏的工作原理可以分为两个方面：一个是电场感应原理，另一个是信号处理原理。

电场感应原理：在电磁炉触摸屏的触摸区域内，布有一层电容传感器，它由多个电容单元构成，每个电容单元都可以感受到手指触摸时产生的微小电容变化。

当手指触摸屏幕时，会改变电场分布，从而改变每个电容单元的电容值，使得传感器的输出信号发生微小变化。

由于每个电容单元的电容变化不同，因此电容传感器可以通过检测不同的电容变化信号来确定触摸位置。

具体来说，在电磁炉触摸屏上，电容传感器会生成一定的高频信号，通过手指到屏幕的电容变化，将这些变化转化为电压信号，然后通过电磁屏的电路板将这些电压信号处理并传输至处理器，最终实现触摸指令的识别和操作控制。

信号处理原理：一旦电容传感器检测到触摸信号，电信号处理器会分析相应的电容变化值及其位置，这些处理器会根据屏幕上的坐标系确定被触摸的点的位置，并将这个位置编码成数字信息。

这些数字信息会由电磁炉的主控板接收，然后运算出相应的指令，最终控制电磁炉的发热器进行调控。

在核心处理器识别和执行指令时，还需要通过设备驱动程序完成与屏幕驱动板和电磁炉电路板之间的通讯和传输。

总体来说，电磁炉触摸屏原理是一种基于电容变化检测使用的触摸技术。

它使用电场感应原理来检测触摸位置，并通过信号处理原理来将这些触摸位置信号编码为触摸指令，实现对电磁炉发热器的操作控制。

电磁炉触摸原理电磁炉是一种利用电磁感应原理来加热食物的厨房电器。

它具有高效、安全、节能等优点，因此在现代家庭中得到了广泛的应用。

那么，电磁炉是如何工作的呢？下面就让我们来了解一下电磁炉的触摸原理。

电磁炉的触摸原理是基于电磁感应现象。

通过电磁感应原理，将电能转化为热能，从而实现对食物的加热。

电磁炉主要由电源、电路、电磁线圈和触摸面板等部件组成。

电源提供电流给电路。

电路中的电子元件对电流进行处理和控制，确保电流的稳定和安全。

然后，电路将电能传送到电磁线圈中。

电磁线圈是电磁炉的核心部件，它由大量的线圈组成。

当电流通过线圈时，会产生一个强大的磁场。

接下来，当将锅具放在电磁炉上时，锅底处的铁质物质会与电磁线圈产生相互作用。

由于铁质物质是导体，当它处于磁场中时，就会发生电流的涡流效应。

这种涡流效应会导致铁质物质发热。

触摸面板起到控制电磁炉的作用。

触摸面板上有一些按键和显示屏，用于设置和显示温度、时间等参数。

通过触摸面板，用户可以方便地控制电磁炉的工作状态。

总的来说，电磁炉的触摸原理是通过电磁感应现象将电能转化为热能。

电磁线圈产生的磁场与铁质物质发生相互作用，使其发生涡流效应，从而产生热能。

触摸面板则起到控制电磁炉的作用，使用户可以方便地操作和控制电磁炉的工作状态。

电磁炉的触摸原理使其具有许多优点。

首先，电磁炉加热迅速，可以快速将食物加热到所需温度，节省了烹饪时间。

其次，电磁炉采用电磁感应原理，只有锅具底部与电磁线圈接触，锅具的周围不会发热，避免了燃气灶的火焰和炉面的直接接触，更加安全。

此外，电磁炉还具有节能的特点，由于电磁炉的加热方式更加高效，热能的损失较少，能够有效地节省能源。

尽管电磁炉具有许多优点，但也存在一些不足之处。

首先，电磁炉只能使用铁质或磁性材料的锅具，无法使用不锈钢、铝制或陶瓷等非磁性材料的锅具。

其次，电磁炉的价格相对于传统炉具较高，对于一些家庭来说可能存在经济负担。

电磁炉的触摸原理是通过电磁感应现象将电能转化为热能，实现对食物的加热。

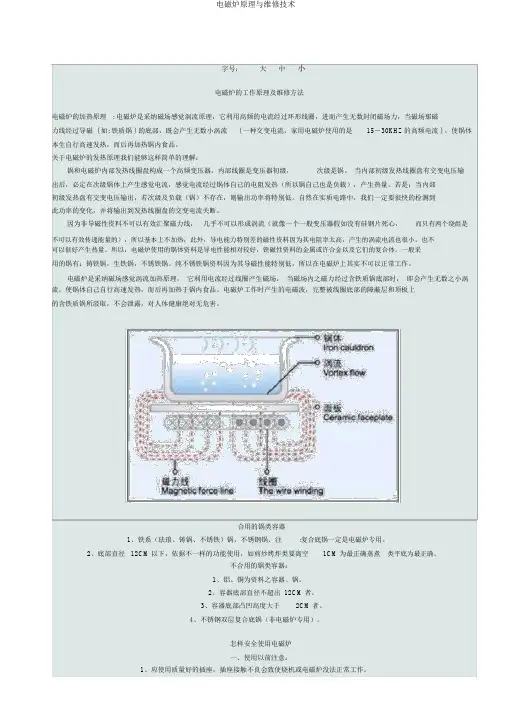

字号：大中小电磁炉的工作原理及维修方法电磁炉的加热原理: 电磁炉是采纳磁场感觉涡流原理，它利用高频的电流经过环形线圈，进而产生无数封闭磁场力，当磁场那磁力线经过导磁 ( 如: 铁质锅 ) 的底部，既会产生无数小涡流( 一种交变电流，家用电磁炉使用的是15－30KHZ的高频电流 ) ，使锅体本生自行高速发热，而后再加热锅内食品。

关于电磁炉的发热原理我们能够这样简单的理解：锅和电磁炉内部发热线圈盘构成一个高频变压器，内部线圈是变压器初级，次级是锅。

当内部初级发热线圈盘有交变电压输出后，必定在次级锅体上产生感觉电流，感觉电流经过锅体自己的电阻发热（所以锅自己也是负载），产生热量。

若是：当内部初级发热盘有交变电压输出，若次级及负载（锅）不存在，则输出功率将特别低。

自然在实质电路中，我们一定要很快的检测到此功率的变化，并将输出到发热线圈盘的交变电流关断。

因为非导磁性资料不可以有效汇聚磁力线，几乎不可以形成涡流（就像一个一般变压器假如没有硅钢片死心，而只有两个绕组是不可以有效传递能量的），所以基本上不加热；此外，导电能力特别差的磁性资料因为其电阻率太高，产生的涡流电流也很小，也不可以很好产生热量。

所以：电磁炉使用的锅体资料是导电性能相对较好，铁磁性资料的金属或许合金以及它们的复合体。

一般采用的锅有：铸铁锅，生铁锅，不锈铁锅。

纯不锈铁锅资料因为其导磁性能特别低，所以在电磁炉上其实不可以正常工作。

电磁炉是采纳磁场感觉涡流加热原理，它利用电流经过线圈产生磁场，当磁场内之磁力经过含铁质锅底部时，即会产生无数之小涡流，使锅体自己自行高速发热，而后再加热于锅内食品。

电磁炉工作时产生的电磁波，完整被线圈底部的障蔽层和顶板上的含铁质锅所汲取，不会泄露，对人体健康绝对无危害。

合用的锅类容器1、铁系（珐琅、铸锅、不锈铁）锅，不锈钢锅．注:复合底锅一定是电磁炉专用。

2、底部直径12CM 以下，依据不一样的功能使用，如煎炒烤炸类要离空1CM 为最正确蒸煮类平底为最正确。

电磁炉触摸原理电磁炉是一种使用电磁感应原理来加热食物的厨房电器。

它使用了触摸技术来控制和调节加热功率和温度。

本文将介绍电磁炉的触摸原理以及其工作原理。

一、触摸原理电磁炉的触摸原理是通过感应和测量人体的电流变化来实现的。

当我们触摸电磁炉的触摸面板时，人体会产生微弱的电流。

电磁炉的触摸面板上安装了一组感应电极，它们可以感应到我们触摸时产生的电流。

这些电极将感应到的电流信号传送给电磁炉的控制芯片，控制芯片根据接收到的信号来判断我们的操作意图，并做出相应的响应。

二、工作原理电磁炉的工作原理是利用电磁感应产生的电磁场来加热食物。

电磁炉内部有一个铜线圈，当通电时，会产生一个变化的磁场。

这个磁场会通过厚度较薄的玻璃陶瓷面板传递到食物上方。

食物中含有的铁、镍等磁性物质会受到磁场的作用而产生涡流，涡流的产生会使食物发热。

在电磁炉的控制芯片中，有一个感应线圈用来感应涡流的强度。

感应线圈将感应到的涡流信号传送给控制芯片，控制芯片根据信号的强度来调节电磁炉的加热功率和温度。

通过触摸面板上的触摸操作，我们可以向控制芯片发送加热功率和温度的调节指令。

三、触摸操作与控制电磁炉的触摸面板上通常有多个触摸区域，每个区域对应着不同的功能。

通过触摸面板，我们可以进行加热功率的调节、温度的设定、定时器的设置等操作。

触摸面板上的触摸区域采用了感应电极技术，可以感应到我们的触摸操作并将信号传送给控制芯片。

在进行触摸操作时，我们可以通过轻触、滑动、长按等不同的手势来实现不同的功能。

例如，通过轻触加热功率调节区域，我们可以调整电磁炉的加热功率；通过滑动温度调节区域，我们可以设定电磁炉的温度；通过长按定时器设置区域，我们可以设置电磁炉的定时器。

四、优势和应用电磁炉的触摸原理使得它在操作上更加方便和灵活。

相比传统的旋钮和按钮操作方式，触摸面板可以实现更多的功能，并且可以根据不同的需求进行定制。

触摸面板的使用也使得电磁炉的清洁更加方便，只需用湿布擦拭即可。

电磁炉触摸屏失灵的维修指南电磁炉作为一种现代化的厨房设备，因其高效、节能和方便的特点而受到广大用户的欢迎。

然而，有时候我们可能会遇到电磁炉触摸屏失灵的问题，这给我们的烹饪体验带来了一定的困扰。

本文将为大家介绍电磁炉触摸屏失灵的维修指南，希望能帮助您解决这个问题。

一、检查电源连接当电磁炉触摸屏失灵时，第一步需要检查电源连接是否正常。

请确保电磁炉的电源线插头已经牢固地插入电源插座，并且插头和插座都没有损坏。

如果连接不牢固或者出现损坏的情况，请将插头重新插入插座，或者更换一个可正常工作的插座。

二、观察触摸屏显示如果电磁炉触摸屏失灵，我们可以通过观察触摸屏的显示情况来判断问题所在。

首先，我们可以看一下触摸屏是否正常亮起，并显示出相应的操作界面。

如果屏幕没有亮起或者显示异常，可能是触摸屏出现了故障。

此时，我们需要进行进一步的维修。

三、重新启动电磁炉有时候，电磁炉触摸屏失灵可能只是暂时的问题。

您可以尝试重新启动电磁炉，看看是否能够解决这个问题。

具体操作方法是先将电磁炉的电源插头拔出插座，等待几分钟后再将插头重新插入插座。

然后按照正常的方式打开电磁炉，并观察触摸屏是否能够正常工作。

如果问题得到解决，说明可能只是一次小故障，并非触摸屏本身出现了问题。

四、清洁触摸屏如果触摸屏出现故障，有时候是由于污垢或者水滴进入触摸屏造成的。

您可以使用干净、柔软的布轻轻擦拭触摸屏表面，以去除污垢或者水滴。

请注意，为了避免触摸屏损坏，不要使用过于湿润的布和清洁剂。

五、重置电磁炉如果以上方法都不能解决触摸屏失灵的问题，您可以尝试将电磁炉进行重置。

具体操作方法因不同品牌和型号的电磁炉而异，建议您在遇到问题时查阅电磁炉的使用手册，按照说明进行操作。

一般情况下，重置电磁炉可以通过调整相应的设置或者按下特定的操作按钮来实现。

请注意，在重置电磁炉之前，及时备份您的烹饪设置和数据，以免丢失。

六、联系售后服务如果以上方法都无法解决触摸屏失灵的问题，可能涉及到电磁炉的硬件故障或者其他复杂问题。

电磁炉触摸开关原理电磁炉是一种现代厨房中常见的烹饪设备，它的高效、节能、安全等特点受到了越来越多人的青睐。

而电磁炉的触摸开关作为控制设备的重要组成部分，其原理和工作方式对于电磁炉的正常使用具有重要意义。

本文将对电磁炉触摸开关的原理进行探讨，希望能够为大家对电磁炉的工作原理有更深入的了解。

首先，我们需要了解电磁炉触摸开关的基本构成。

电磁炉触摸开关通常由感应电路、控制电路和触摸面板三部分组成。

触摸面板是用户与电磁炉进行交互的界面，用户通过触摸面板上的按键来控制电磁炉的开关、温度、时间等功能。

感应电路则是负责接收用户触摸操作的信号，将其转换成电信号传递给控制电路。

控制电路则根据接收到的信号来控制电磁炉的工作状态，实现用户的操作指令。

其次，我们来了解电磁炉触摸开关的工作原理。

当用户触摸电磁炉的触摸面板时，触摸面板上的按键会感应到人体的电荷，从而触发感应电路。

感应电路会将触摸操作转换成电信号，并传递给控制电路。

控制电路接收到信号后，会根据用户的操作指令来控制电磁炉的工作状态。

比如，当用户触摸开关按键时，控制电路会闭合电磁炉的供电电路，从而使电磁炉开始工作；当用户调节温度或时间时，控制电路会相应地调节电磁炉的工作参数。

最后，我们需要注意电磁炉触摸开关的使用和维护。

在日常使用中，用户应该注意保持触摸面板的清洁和干燥，避免水汽或油渍进入触摸面板内部，以免影响感应电路的正常工作。

同时，在清洁触摸面板时，应该使用柔软的干布轻轻擦拭，避免使用化学溶剂或粗糙的清洁工具，以免损坏触摸面板。

另外，在发现触摸开关失灵或异常时，用户应该及时联系专业维修人员进行检修，切勿擅自拆卸或修理，以免造成更大的损坏。

综上所述，电磁炉触摸开关作为电磁炉的重要组成部分，其原理和工作方式对于电磁炉的正常使用具有重要意义。

用户应该了解电磁炉触摸开关的基本构成和工作原理，合理使用和维护电磁炉，以确保电磁炉的正常工作和延长使用寿命。

希望本文能够为大家对电磁炉触摸开关的原理有更深入的了解，谢谢阅读！。

电磁炉的触摸开关原理电磁炉触摸开关原理电磁炉是一种利用电磁感应原理加热的厨房用具。

它的触摸开关原理是通过触摸感应技术，将用户的操作信号转化为电信号，从而控制电磁炉的开关与加热功率。

触摸感应技术是一种将用户的触摸动作转化为电信号的技术，其基本原理是通过电容检测手指接触物体的变化。

在电磁炉上的触摸开关主要有两个部分组成：电容传感器和控制电路。

电容传感器是实现触摸感应的关键部件。

它通常由一个导电区和一个传感区组成。

当用户的手指接触到导电区时，就会形成一个类似电容器的结构，这个结构的容量与手指接触面积相关。

当用户的手指不接触导电区时，这个结构的容量就会发生变化，通过检测这种容量变化，就可以获知用户是否触摸电磁炉。

控制电路是将电容传感器的信号转化为电信号，并通过处理这些信号来控制电磁炉的开关与功率。

控制电路主要由功率开关、信号传感器、处理器和其他电子组件组成。

功率开关是控制电磁炉加热功率的重要部件。

它通常由一个MOSFET（金属-氧化物-半导体场效应晶体管）组成。

当接收到控制电路的信号时，功率开关会根据信号的强弱来控制电磁炉的功率输出。

当功率开关为ON（导通）时，电流通过加热线圈，产生磁场并加热锅底；当功率开关为OFF（断开）时，加热线圈的电流停止流动，磁场消失并停止加热。

信号传感器是用于检测电容传感器信号的部件。

它主要通过接收电容传感器产生的电信号，并将其转化为控制电路所需的信号。

这些信号通常是数字信号，并具有一定的幅度和频率。

信号传感器将这些信号传递给处理器进行处理。

处理器是控制电路的核心部分，它用于处理触摸感应信号，并将其转化为电磁炉的开关与功率控制信号。

处理器通常由微控制器或数字信号处理器（DSP）构成。

它通过对接收到的信号进行滤波、放大、模数转换和数字信号处理等一系列操作，最终生成控制电磁炉的信号。

除了以上主要部件外，触摸开关还包括供电电路、显示屏、操作按键和LED指示灯等其他组件。

供电电路用于提供控制电路所需的电源；显示屏用于显示电磁炉的状态和操作界面；操作按键用于设置电磁炉的各项参数；LED指示灯用于指示电磁炉的工作状态。

电磁炉原理图和工作原理与维修目录一、简介 (2)1.1 电磁加热原理 (2)1.2 458系列简介 (2)二、原理分析 (2)2.1 特殊零件简介 (2)2.2 电路方框图 (4)2.3 主回路原理分析 (5)2.4 振荡电路 (6)2.5 IGBT激励电路 (7)2.6 PWM脉宽调控电路 (7)2.7 同步电路 (7)2.8 加热开关控制 (8)2.9 V AC检测电路 (8)2.10 电流检测电路 (9)2.11 VCE检测电路 (9)2.12 浪涌电压监测电路 (10)2.13 过零检测 (10)2.14 锅底温度监测电路 (11)2.15 IGBT温度监测电路 (11)2.16 散热系统 (12)2.17 主电源 (12)2.18辅助电源 (12)2.19 报警电路 (13)三、故障维修 (13)3.1故障代码 (13)3.2 主板检测标准 (13)3.3 故障案例 (15)一、简介1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。

在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。

1.2 458系列简介458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,界面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。

操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。

额定加热功率有700~3000W的不同机种,功率调节范围为额定功率的85%,并且在全电压范围内功率自动恒定。

200~240V机种电压使用范围为160~260V, 100~120V机种电压使用范围为90~135V。

电磁炉触摸控制的原理
电磁炉触摸控制的原理是利用电容触摸屏技术。

电容触摸屏是根据我们触摸的位置变化来改变电容屏上的电容值。

当我们用手指触摸电磁炉的触摸面板时，手指与触摸板之间会形成一个电容，此时电容屏上会产生一个电流信号。

电磁炉触摸控制系统将这个触摸屏上的电流信号转化为电压信号，并通过信号处理器进行处理，最终将处理结果传递给电磁炉的控制电路。

控制电路根据触摸位置和强度的信息来调节电磁炉的功率、时间和其他参数，从而实现触摸控制。

整个触摸控制系统包括触摸屏、信号处理器和控制电路三部分。

触摸屏是由触摸感应电路和透明导电层构成的，触摸感应电路用于感应触摸位置和强度的变化，透明导电层用于传输电流信号。

信号处理器负责将电流信号转化为电压信号，并进行处理和解码。

控制电路则根据处理结果来控制电磁炉的运行状态。

总结来说，电磁炉触摸控制的原理是利用电容触摸屏技术，通过感应触摸位置和强度的变化，将电流信号转化为电压信号，并通过信号处理器和控制电路来实现电磁炉的触摸控制。
