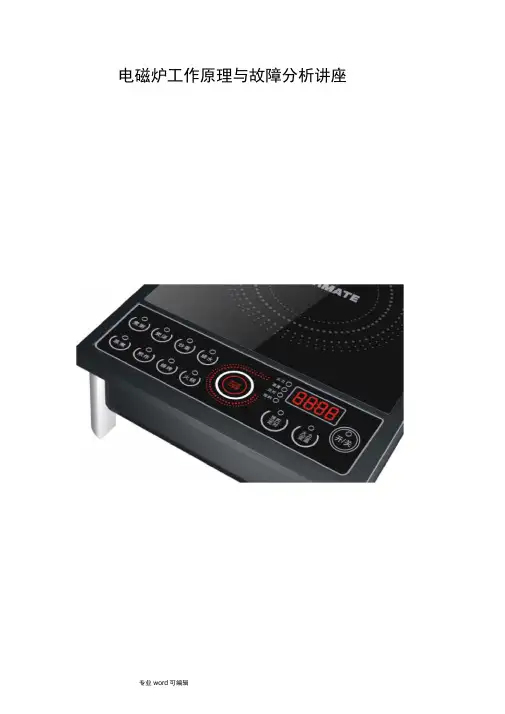

电磁炉工作原理与故障分析讲座目录第一章电磁炉的基本工作原理的介绍................... ..3第二章电磁炉组装结构图............................ ..5第三章电磁炉的基本加热功能及保护功能介绍............. ..7第四章电磁炉的原理图各功能部分的分析................ .9第五章电磁炉常见异常故障分析之葵花宝典” ...... .32第六章电磁炉元器件的认别及其测量方式................. .43第七章电磁炉上元器件的规格与作用简介............... .48电磁炉由于具有热效率高、使用方便、无烟熏、无煤气污染、安全卫生等优点，非常适合现代家庭使用结果。

■"尸 l - * ■■ * l N, ■ ■ f ■ f ar1 ・r1 1* <! * .:-*j■*i•■ * ■ * ・‘鶯 1■ ■ ■晖•■ ■ ■ ■ ■ # ■tIM,♦■■■ HI第一章 电磁炉的基本工作原理的介绍电磁炉的加热原理电磁炉又称电磁灶，分为工频（低频）和高频两种。

其中，工频电磁炉工作简单可靠 ，但躁声大，热效率 低，这里所说的电磁炉指高频电磁炉。

电磁炉是利用电磁感应原理将电能转换为热能的工作原 理。

由整流电路将50/60HZ 的交流电压转换成直流电压（AC-DC-AC 、交流-直流-交流），再经过控制电路将直流 电压转换成频率为 20〜35KHZ 的高频电压，高速变化的电 流流过线圈产生高速变化的磁场，当磁场内的磁力线通过金属器皿底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西，达到用户使用的如图1Iron cauidroc Vortex flow]'° ifc 坂Ceramic tacepiaite'.III -・h流滤波后得到的脉动直流转换为高频电流 ，通过加热线圈建立高频磁场 ，磁力线经线圈与金属器皿底部构成的磁回路穿透炉面作用于锅底，利用小电阻大电流的短路热效应产生热量，在锅底形成涡流而发热，起到加热器皿中的食物的作用 。

电磁炉工作原理分析与讲解（多图教程）电磁炉基本原理介绍1.电磁炉加热和工作原理简介；2.电磁炉主要元件介绍；3.电磁炉电路各模块原理讲解；1.电磁炉加热和工作原理简介1.1电磁炉加热和工作原理简介；1.2 电磁炉原理方框图；1.3 LC振荡电路；1.1电磁炉加热和工作原理简介1.2 电磁炉原理方框图1.3 LC振荡电路示意图2.电磁炉主要元件介绍2.1 QF808单片机简介；2.2 RS2007M整流桥介绍；2.3 LM339集成电路介绍；2.4 IGBT简介；2.5 74HC164移位寄存器介绍；2.1 QF808单片机简介QF808为前锋和台湾中颖共同研发的一款单片机，存储器大小为64K bits ROM，里面集成5个比较器，6通道8位ADC转换，2个8位定时计数器，8位高速PWM脉冲输出，内部频率复合放大器，在线振荡时钟电路，在线看门狗定时器，采用低电压复位；2.2 RS2007M整流桥介绍；电压输入范围为50到1000V，承受电流最大为20A；特点为输出电流大，抗大电流冲击能力强，能承受较高的峰值反向电压；2.3 LM339集成电路介绍LM339内置四个翻转电压为6mV的电压比较器,当电压比较器输入端电压正向时(+输入端电压高于-入输端电压), 置于LM339内部控制输出端的三极管截止, 此时输出端相当于开路; 当电压比较器输入端电压反向时(-输入端电压高于+输入端电压), 置于LM339内部控制输出端的三极管导通, 将比较器外部接入输出端的电压拉低,此时输出端为0V。

2.4 IBGT简介绝缘栅双极晶体管(Iusulated Gate Bipolar Transistor)简称IGBT,是一种集BJT的大电流密度和MOSFET等电压激励场控型器件优点于一体的高压高速大功率器件；IGBT有三个电极，分别称为栅极G(也叫控制极或门极) 、集电极C(亦称漏极)及发射极E(也称源极)，将场效应管作为推动管，大功率达林顿管作为输出级就构成了IGBT开关管；2.5 74HC164移位寄存器介绍74HC164为8位移位寄存器，现有电磁炉的面板显示项目较多，对单片机端口要求叫多，而现有单片机端口有限，为了达到显示电路的控制，现需要采用移位寄存器来扩展控制口；74HC164是8为串行输入并行输出单向移位寄存器；A，B为串行码输入端，MR为清零输入端，CLJ为时钟脉冲的输入端，IC随着时钟脉冲上升沿的到来，A，B相与后状态依次由Q0移向Q7；如下图：3.电磁炉电路各模块原理讲解3.1 EMC防护电路和整流电路3.2 高频谐振电路3.3 驱动电路3.4 同步电路及反压保护电路3.5 温度检测电路3.6 高低电压监测电路3.7 电压浪涌保护电路3.8 电流浪涌保护电路3.9 电流检测电路3.10 风扇电路蜂鸣器电路3.11 电源电路3.12 按键电路3.13 显示电路3.1 EMC防护电路和整流电路FUSE1为保险管，其规格为15A/250V,此款电磁的最高功率为2100W，AC220V其工作的最大电流为9.6A，正常状态下，不会超过保险管的正常值。

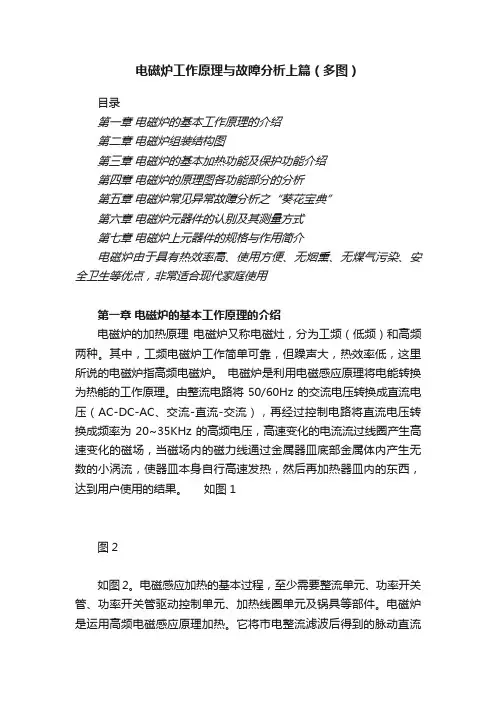

电磁炉工作原理与故障分析上篇（多图）目录第一章电磁炉的基本工作原理的介绍第二章电磁炉组装结构图第三章电磁炉的基本加热功能及保护功能介绍第四章电磁炉的原理图各功能部分的分析第五章电磁炉常见异常故障分析之“葵花宝典”第六章电磁炉元器件的认别及其测量方式第七章电磁炉上元器件的规格与作用简介电磁炉由于具有热效率高、使用方便、无烟熏、无煤气污染、安全卫生等优点，非常适合现代家庭使用第一章电磁炉的基本工作原理的介绍电磁炉的加热原理电磁炉又称电磁灶，分为工频（低频）和高频两种。

其中，工频电磁炉工作简单可靠，但躁声大，热效率低，这里所说的电磁炉指高频电磁炉。

电磁炉是利用电磁感应原理将电能转换为热能的工作原理。

由整流电路将50/60Hz的交流电压转换成直流电压（AC-DC-AC、交流-直流-交流），再经过控制电路将直流电压转换成频率为20~35KHz的高频电压，高速变化的电流流过线圈产生高速变化的磁场，当磁场内的磁力线通过金属器皿底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西，达到用户使用的结果。

如图1图2如图2。

电磁感应加热的基本过程，至少需要整流单元、功率开关管、功率开关管驱动控制单元、加热线圈单元及锅具等部件。

电磁炉是运用高频电磁感应原理加热。

它将市电整流滤波后得到的脉动直流转换为高频电流，通过加热线圈建立高频磁场，磁力线经线圈与金属器皿底部构成的磁回路穿透炉面作用于锅底，利用小电阻大电流的短路热效应产生热量，在锅底形成涡流而发热，起到加热器皿中的食物的作用。

一般来讲,器皿一般是用钢质、铁质材料来加热，铝、铜由于表面电阻率太小，而不易被加热，陶瓷、木等又由于表面电阻率太大，使产生电流太小，所以也不易被加热。

第二章电磁炉组装结构图电磁炉整机零件一般包括如下：1、陶瓷板：又叫微晶玻璃板，位于电磁炉顶部，用于锅具的垫放，具有足够机械强度，耐酸碱腐蚀，耐高低温冲击。

2、上盖：用耐温塑料制成，作为电器的外保护壳。

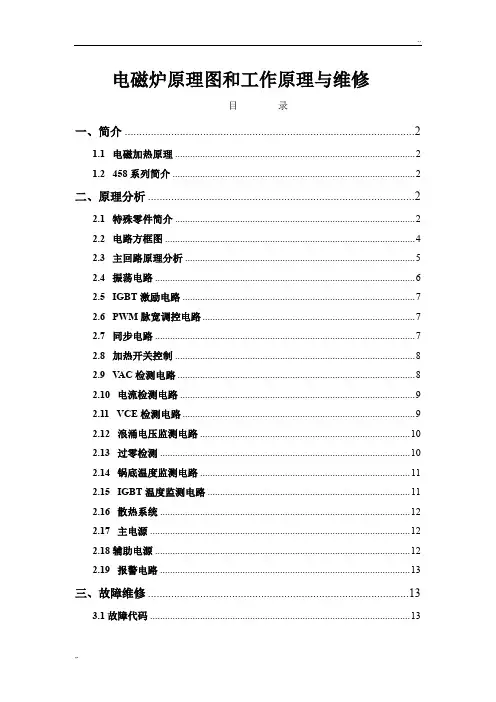

电磁炉原理图和工作原理与维修目录一、简介 (2)1.1 电磁加热原理 (2)1.2 458系列简介 (2)二、原理分析 (2)2.1 特殊零件简介 (2)2.2 电路方框图 (4)2.3 主回路原理分析 (5)2.4 振荡电路 (6)2.5 IGBT激励电路 (7)2.6 PWM脉宽调控电路 (7)2.7 同步电路 (7)2.8 加热开关控制 (8)2.9 V AC检测电路 (8)2.10 电流检测电路 (9)2.11 VCE检测电路 (9)2.12 浪涌电压监测电路 (10)2.13 过零检测 (10)2.14 锅底温度监测电路 (11)2.15 IGBT温度监测电路 (11)2.16 散热系统 (12)2.17 主电源 (12)2.18辅助电源 (12)2.19 报警电路 (13)三、故障维修 (13)3.1故障代码 (13)3.2 主板检测标准 (13)3.3 故障案例 (15)一、简介1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。

在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。

1.2 458系列简介458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,界面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。

操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。

额定加热功率有700~3000W的不同机种,功率调节范围为额定功率的85%,并且在全电压范围内功率自动恒定。

200~240V机种电压使用范围为160~260V, 100~120V机种电压使用范围为90~135V。

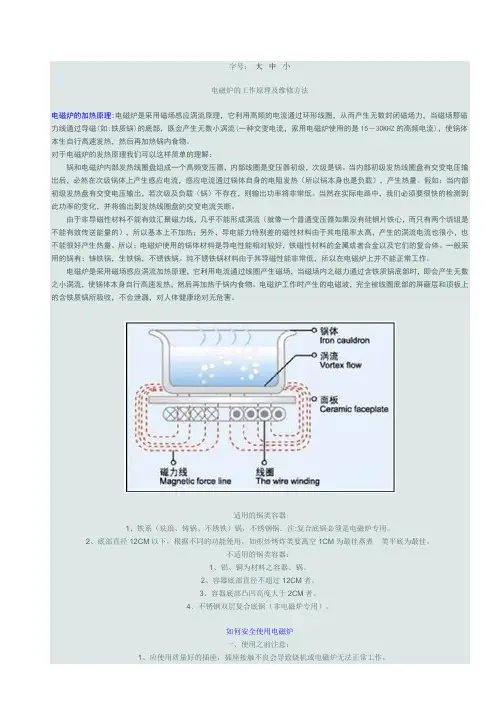

字号：大中小电磁炉的工作原理及维修方法电磁炉的加热原理:电磁炉是采用磁场感应涡流原理，它利用高频的电流通过环形线圈，从而产生无数封闭磁场力，当磁场那磁力线通过导磁(如:铁质锅)的底部，既会产生无数小涡流(一种交变电流，家用电磁炉使用的是15－30KHZ的高频电流)，使锅体本生自行高速发热，然后再加热锅内食物。

对于电磁炉的发热原理我们可以这样简单的理解：锅和电磁炉内部发热线圈盘组成一个高频变压器，内部线圈是变压器初级，次级是锅。

当内部初级发热线圈盘有交变电压输出后，必然在次级锅体上产生感应电流，感应电流通过锅体自身的电阻发热（所以锅本身也是负载），产生热量。

假如：当内部初级发热盘有交变电压输出，若次级及负载（锅）不存在，则输出功率将非常低。

当然在实际电路中，我们必须要很快的检测到此功率的变化，并将输出到发热线圈盘的交变电流关断。

由于非导磁性材料不能有效汇聚磁力线，几乎不能形成涡流（就像一个普通变压器如果没有硅钢片铁心，而只有两个绕组是不能有效传送能量的），所以基本上不加热；另外，导电能力特别差的磁性材料由于其电阻率太高，产生的涡流电流也很小，也不能很好产生热量。

所以：电磁炉使用的锅体材料是导电性能相对较好，铁磁性材料的金属或者合金以及它们的复合体。

一般采用的锅有：铸铁锅，生铁锅，不锈铁锅。

纯不锈铁锅材料由于其导磁性能非常低，所以在电磁炉上并不能正常工作。

电磁炉是采用磁场感应涡流加热原理，它利用电流通过线圈产生磁场，当磁场内之磁力通过含铁质锅底部时，即会产生无数之小涡流，使锅体本身自行高速发热，然后再加热于锅内食物。

电磁炉工作时产生的电磁波，完全被线圈底部的屏蔽层和顶板上的含铁质锅所吸收，不会泄漏，对人体健康绝对无危害。

适用的锅类容器1、铁系（珐琅、铸锅、不锈铁）锅，不锈钢锅．注:复合底锅必须是电磁炉专用。

2、底部直径12CM以下，根据不同的功能使用，如煎炒烤炸类要离空1CM为最佳蒸煮类平底为最佳。
