电磁炉原理图和工作原理与维修(全)

全面讲解电磁炉的工作原理（修正排版）最详细电磁炉原理讲解、原理简介电磁炉是应用电磁感应加热原理，利用电流通过线圈产生磁场，该磁场的磁力线通过铁质锅底部的磁条形成闭合回路时会产生无数小涡流，使铁质锅体的铁分子高速动动产生热量，然后加热锅中的食物。

、电磁炉的原理方块图三、电磁炉工作原理说明1.主回路图中桥整DB1将工频（50HZ 电流变成直流电流，L1为扼流圈，L2是电磁线圈，IGBT 由控制电路发出的矩形脉冲驱动，IGBT 导通时，流过L2的电流迅速增加。

IGBT 截止时， L2、C12发生串联谐振，IGBT 的C 极对地产生高压脉冲。

当该脉冲降至为零时，驱动脉冲 再次加到IGBT 上使之导通。

上述过程周而复始，最终产生 25KHZ 左右的主频电磁波，使 陶瓷板上放置的铁质锅底感应出涡流并使锅发热。

串联谐振的频率取之L2、C12的参数。

C11为电源滤波电容，CNR 伪压敏电阻（突波吸收器）。

当 AC 电源电压因故突然升 在时，即瞬间短路，使保险丝迅速熔断，以保护电路。

2.副电源223开关电源式主板共有+5V, +18V 两种稳压回路，其中桥式整流后的+18V 供IGBT 的驱动 回路和-220VCNRI10D4nK \2UIIF7275VA CC51DA/Z50VACwI cia [127UF/13C]DVaCFGA29h12O H30 恥 30L4]l"3V ■"!a z O4rTC8n?io7IEceo104.EC13IWUF J KVrcn^□BWVDCDei2SA/4OTVD21 FR107ca'JvT1ECU 4.7ufiQ5fl/ *~4037™I 生 閱ssD11FR107供主控IC LM339和风扇驱动回路使用，由三端稳压电路稳压后的 +5V供主控MCU 使用。

3.冷却风扇主控IC发出风扇驱动信号（FAN，使风扇持续转动，吸入外冷空气至机体内，再从机体后侧排出热空气，以达到机内散热目的，避免零件因高温工作环境造成损坏故障。

电磁炉的工作原理与维修方法概述:电磁炉是一种利用电磁感应加热物体的厨房电器。

它通过电磁感应原理将电能转化为热能，实现加热食物的目的。

本文将详细介绍电磁炉的工作原理以及常见故障的维修方法。

一、电磁炉的工作原理电磁炉的工作原理基于电磁感应，它由主要的组成部分构成：感应线圈、电子元件和玻璃面板。

1.感应线圈电磁炉的感应线圈位于炉子底部。

当电流通过感应线圈时，会产生强磁场。

这个磁场能够在感应锅底部产生涡流，从而加热锅底。

2.电子元件电子元件是电磁炉的核心部件，用于调控功率和温度。

通过控制电源的开关频率和电流的大小，电子元件可以控制炉子的加热程度。

同时，电子元件还具有过热保护功能，当炉子过热时会自动断开电源。

3.玻璃面板电磁炉的玻璃面板具有触摸控制功能，用户可以通过触摸面板设置炉子的参数，如功率和温度。

触摸面板上还显示了炉子的工作状态和剩余时间。

二、电磁炉的常见故障及维修方法尽管电磁炉是一种相对简单的电器，但在使用过程中仍然可能出现故障。

以下是一些常见的故障及其维修方法：1.电源故障若电磁炉无法开机，首先检查电源插座是否正常工作。

可以尝试使用其他电器设备来确认电源是否正常。

如果电源正常，但电磁炉仍然无法开机，则可能是电源线或电子元件出现故障。

此时建议联系专业维修人员来进行修理。

2.加热问题若电磁炉无法加热或加热效果不佳，首先检查是否放置了合适的磁性锅具。

只有使用磁性材料制成的锅具才能和电磁炉产生磁场相互作用。

如果使用了非磁性材料制成的锅具，电磁炉将无法加热。

3.触摸面板故障若电磁炉的触摸面板无法正常工作，首先检查是否有水或油滴进入面板内部。

可以尝试用干净的湿布轻轻擦拭面板，将水分或油滴清除。

如果问题仍然存在，可能是面板本身的问题，需要联系售后服务或专业维修人员进行更换或修复。

4.过热保护电磁炉的电子元件中通常带有过热保护功能。

如果您发现电磁炉无法正常加热，可能是因为炉子过热导致过热保护触发。

此时应先关闭电磁炉，等待一段时间让其冷却，然后再重新启动。

电磁炉原理图和工作原理Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT目录一、简介电磁加热原理458系列简介二、原理分析特殊零件简介2.1.1 LM339集成电路 IGBT电路方框图主回路原理分析振荡电路IGBT激励电路PWM脉宽调控电路同步电路加热开关控制VAC检测电路电流检测电路VCE检测电路浪涌电压监测电路过零检测锅底温度监测电路 IGBT温度监测电路散热系统主电源辅助电源报警电路三、故障维修故障代码表主板检测标准故障案例故障现象1一、简介电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。

在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。

458系列简介458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,界面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。

操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。

额定加热功率有700~3000W的不同机种,功率调节范围为额定功率的85%,并且在全电压范围内功率自动恒定。

200~240V机种电压使用范围为160~260V, 100~120V机种电压使用范围为90~135V。

全系列机种均适用于50、60Hz的电压频率。

使用环境温度为-23℃~45℃。

电控功能有锅具超温保护、锅具干烧保护、锅具传感器开/短路保护、2小时不按键(忘记关机) 保护、IGBT温度限制、IGBT温度过高保护、低温环境工作模式、IGBT测温传感器开/短路保护、高低电压保护、浪涌电压保护、VCE抑制、VCE过高保护、过零检测、小物检测、锅具材质检测。

目录一、简介1.1 电磁加热原理1.2 458系列简介二、原理分析2.1 特殊零件简介2.1.1 LM339集成电路2.1.2 IGBT2.2 电路方框图2.3 主回路原理分析2.4 振荡电路2.5 IGBT激励电路2.6 PWM脉宽调控电路2.7 同步电路2.8 加热开关控制2.9 VAC检测电路2.10 电流检测电路2.11 VCE检测电路2.12 浪涌电压监测电路2.13 过零检测2.14 锅底温度监测电路温度监测电路 IGBT2.152.16 散热系统2.17 主电源2.18辅助电源2.19 报警电路三、故障维修3.1 故障代码表3.2 主板检测标准3.2.1主板检测表3.2.2主板测试不合格对策3.3 故障案例3.3.1 故障现象1一、简介1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。

在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属使器皿本身自行高速发热，体内产生无数的小涡流，然后再加热器皿内的东西。

1.2 458系列简介458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,界面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。

操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。

额定加热功率有700~3000W 的不同机种,功率调节范围为额定功率的85%,并且在全电压范围内功率自动恒定。

200~240V机种电压使用范围为160~260V, 100~120V机种电压使用范围为90~135V。

全系列机种均适用于50、60Hz的电压频率。

使用环境温度为-23℃~45℃。

电磁炉维修实例（附原理图）
一组为20V之间。

另一姐为9V之间，多数为半波整流通过78L05稳压后给芯片。

74164供电。

注（78L05样子很像普通小功率的三级管。

因电流小。

电压要是降到4.7V说明不正常了）可以用7805代换。

关于代换方法，请查参数下图为VIPER22A和VIPER12A原理图电磁炉常见故障供电正常时电磁炉依然没能加热.可能是5UF平滑滤波.失效.我平时在厂里用万用表测量是正常的,但使用一下子就出现停机现像,听到锅有嘀嘀的声音，所以维修电磁炉时要注意这一点.发热线盘共震电路有一个0.15UF至0.3U可能也会失效，取样电路的取样电阻阻值变大，同步电路中的大功率电阻可能变质，使LM339较器比较电压不正常，电压取样的大功率电阻阻也很容易变质，所以进入保护状态。

（一般常见这些电阻的体积很大，阻质常用在270K至820K之间。

如果是小阻质，也是由很多个串联起来的。

变化到10K之间就无法工作了。

因为比效器的比效电压，相差只有0.2V 之间。

修电磁炉时建议用数数万用表）巧计修电磁时为了防止IGBT多次击穿在。

而对维修分析有所帮助。

在电源串一个100W的灯泡。

比如IGBT击穿。

或驱动电路击穿，还是桥推短路。

灯泡直亮。

目录一、简介1.1 电磁加热原理1.2 458系列简介二、原理分析2.1 特殊零件简介2.1.1 LM339集成电路2.1.2 IGBT2.2 电路方框图2.3 主回路原理分析2.4 振荡电路2.5 IGBT激励电路2.6 PWM脉宽调控电路2.7 同步电路2.8 加热开关控制2.9 VAC检测电路2.10 电流检测电路2.11 VCE检测电路2.12 浪涌电压监测电路2.13 过零检测2.14 锅底温度监测电路温度监测电路 IGBT2.152.16 散热系统2.17 主电源2.18辅助电源2.19 报警电路三、故障维修3.1 故障代码表3.2 主板检测标准3.2.1主板检测表3.2.2主板测试不合格对策3.3 故障案例3.3.1 故障现象1一、简介1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。

在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电底部金属体内产生无数的小涡流，使器皿本)材料．身自行高速发热，然后再加热器皿内的东西。

1.2 458系列简介458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,界面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。

操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。

额定加热功率有700~3000W 的不同机种,功率调节范围为额定功率的85%,并且在全电压范围内功率自动恒定。

200~240V机种电压使用范围为160~260V, 100~120V机种电压使用范围为90~135V。

全系列机种均适用于50、60Hz的电压频率。

使用环境温度为-23℃~45℃。

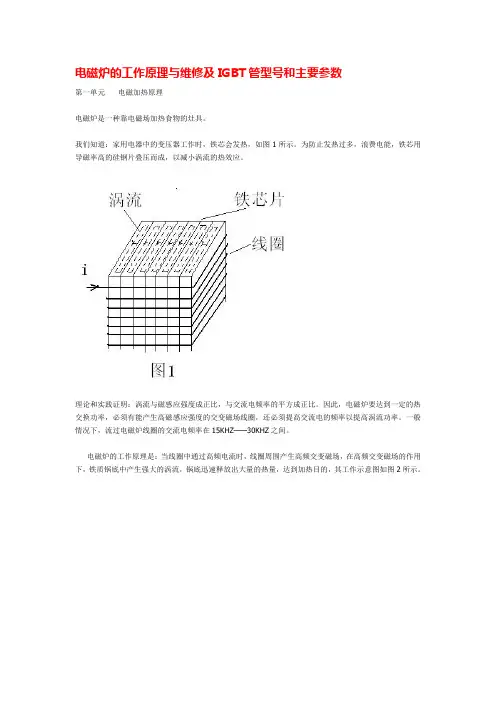

电磁炉的工作原理与维修及IGBT管型号和主要参数第一单元电磁加热原理电磁炉是一种靠电磁场加热食物的灶具。

我们知道：家用电器中的变压器工作时，铁芯会发热，如图1所示。

为防止发热过多，浪费电能，铁芯用导磁率高的硅钢片叠压而成，以减小涡流的热效应。

理论和实践证明：涡流与磁感应强度成正比，与交流电频率的平方成正比。

因此，电磁炉要达到一定的热交换功率，必须有能产生高磁感应强度的交变磁场线圈，还必须提高交流电的频率以提高涡流功率。

一般情况下，流过电磁炉线圈的交流电频率在15KHZ——30KHZ之间。

电磁炉的工作原理是：当线圈中通过高频电流时，线圈周围产生高频交变磁场，在高频交变磁场的作用下，铁质锅底中产生强大的涡流，锅底迅速释放出大量的热量，达到加热目的，其工作示意图如图2所示。

为了能在线圈中形成15KHZ——30KHZ的高频电流，电磁炉中设有变频电路，就是将整流滤波后的直流电变换高频交流电，其电路原理简图如图3所示。

当220V交流电经DB1桥堆整流、L1和C1滤波后，形成+300V左右的直流电压，经线圈L2加到IGBT的漏极上，当开关脉冲高电平到达IGBT的栅极时，IGBT导通，内阻很小，电流由DB1的“+” -- L1-- L2 --IGBT漏极--源极--地---DB1的“—”极，把电能转化成磁能储存在加热线圈中。

当开关脉冲低电平到达IGBT的栅极时，IGBT截止，由于L2线圈中的电流不能突变，只能通过C2放电，即给C2充电，把磁场能转化成电场能，随后电容C2又向L2放电，如此周而复始，形成谐振，直到下一个开关脉冲高电平到达IGBT的栅极时，又重复上述过程。

L2线圈产生的高频磁场，于是在铁质平底锅底便产生了强大的涡流，锅底迅速发热，加热结圈中的电磁能转化成为热能。

常用的几种加热器具对照表：加热器具液化器炉普通电饭锅（电炒锅）电磁炉加热方式气体燃烧加热（热传导）电流通过电阻后发热（热传导）电磁感应，锅自身发热效率40%——50%50%——60%高于80%有无有害气体有无无安全系数低中高缺点效率低、安全性差效率低电路复杂第二单元电磁炉特殊元器件介绍一、陶瓷板：陶瓷板是微晶陶瓷板的简称。

前言本章一共2节主要介绍电磁炉的工作原理、系统部件组成以及常见故障及检修方法，希望能够帮助到技术工作人员。

第1节 电磁炉工作原理电磁炉是利用电磁感应原理，电流经过线盘产生变化磁场，磁场感应到炉面上的铁质锅具底部产生涡流，从而产生大量的热量，直接使得锅具底部迅速发热，进而使得食物得到加热。

电磁炉由交流电输入部分、大电流整流滤波输出部分、线盘高频振荡电路部分 、开关电源部分 等功能模块组成。

下面将介绍电磁炉的不同功能模块工作原理以及电磁炉的常见故障及检修方法。

如下图是电磁炉的结构图。

工作结构图电路原理图(见附图1)交流电输入部分市电220V经接插件L1、N1接入电路。

电路开始通电。

由于电磁炉工作电流较大，接插件N1、L1和保险管两端引脚焊接必须牢固，目的是避免接触不良。

电磁炉的保险丝是个保护装置，在更换的过程中要选用同型号的更换。

（过小电流不够过、易熔断。

过大保护失去作用）。

所以16A/250V的保险丝不能随意改动或代换（更不能直接短路）。

L1、N1之间有电容C1，该电容既能防止电磁炉工作产生的高频干扰脉冲窜入市电网干扰其他电器，又防止市电网的干扰脉冲窜入电磁炉电路影响其工作。

该电容的容量通常为2uF—5 uF。

如图所示大电流整流滤波输出部分市电经过桥式整流器BG1（桥堆）整流出来再经过L1、C4滤波后输出300V 直流电，为线盘高频振荡供电。

BG1是个大电流高耐压器件，其规格为20A800V。

当其烧坏后，不能随意用其它整流器代替。

一定要用同型号或比它更大电流高耐压的整流器（外观、管脚、接口相同）替换。

L1扼流圈、C4电容组成倒L型滤波电路。

作用是把整流出来的直流脉动成分滤去，使输出波形更加平滑。

当C4、8uF/400V（DC）电容击穿短路时，保险丝会烧断，整流器也会因电流过大而烧坏。

此电容容量变值时（变小），直流输出300V电压会明显下降，当C4没有容量时，也会导致烧IGBT，维修时要特别注意。

如图所示线盘高频振荡电路CN3、CN4（接上线盘）与C5、IGBT1组成一个高频振荡电路（振荡频率一般为20KHz —40KHz之间）。

电磁炉工作原理分析与讲解（多图教程）电磁炉基本原理介绍1.电磁炉加热和工作原理简介；2.电磁炉主要元件介绍；3.电磁炉电路各模块原理讲解；1.电磁炉加热和工作原理简介1.1电磁炉加热和工作原理简介；1.2 电磁炉原理方框图；1.3 LC振荡电路；1.1电磁炉加热和工作原理简介1.2 电磁炉原理方框图1.3 LC振荡电路示意图2.电磁炉主要元件介绍2.1 QF808单片机简介；2.2 RS2007M整流桥介绍；2.3 LM339集成电路介绍；2.4 IGBT简介；2.5 74HC164移位寄存器介绍；2.1 QF808单片机简介QF808为前锋和台湾中颖共同研发的一款单片机，存储器大小为64K bits ROM，里面集成5个比较器，6通道8位ADC转换，2个8位定时计数器，8位高速PWM脉冲输出，内部频率复合放大器，在线振荡时钟电路，在线看门狗定时器，采用低电压复位；2.2 RS2007M整流桥介绍；电压输入范围为50到1000V，承受电流最大为20A；特点为输出电流大，抗大电流冲击能力强，能承受较高的峰值反向电压；2.3 LM339集成电路介绍LM339内置四个翻转电压为6mV的电压比较器,当电压比较器输入端电压正向时(+输入端电压高于-入输端电压), 置于LM339内部控制输出端的三极管截止, 此时输出端相当于开路; 当电压比较器输入端电压反向时(-输入端电压高于+输入端电压), 置于LM339内部控制输出端的三极管导通, 将比较器外部接入输出端的电压拉低,此时输出端为0V。

2.4 IBGT简介绝缘栅双极晶体管(Iusulated Gate Bipolar Transistor)简称IGBT,是一种集BJT的大电流密度和MOSFET等电压激励场控型器件优点于一体的高压高速大功率器件；IGBT有三个电极，分别称为栅极G(也叫控制极或门极) 、集电极C(亦称漏极)及发射极E(也称源极)，将场效应管作为推动管，大功率达林顿管作为输出级就构成了IGBT开关管；2.5 74HC164移位寄存器介绍74HC164为8位移位寄存器，现有电磁炉的面板显示项目较多，对单片机端口要求叫多，而现有单片机端口有限，为了达到显示电路的控制，现需要采用移位寄存器来扩展控制口；74HC164是8为串行输入并行输出单向移位寄存器；A，B为串行码输入端，MR为清零输入端，CLJ为时钟脉冲的输入端，IC随着时钟脉冲上升沿的到来，A，B相与后状态依次由Q0移向Q7；如下图：3.电磁炉电路各模块原理讲解3.1 EMC防护电路和整流电路3.2 高频谐振电路3.3 驱动电路3.4 同步电路及反压保护电路3.5 温度检测电路3.6 高低电压监测电路3.7 电压浪涌保护电路3.8 电流浪涌保护电路3.9 电流检测电路3.10 风扇电路蜂鸣器电路3.11 电源电路3.12 按键电路3.13 显示电路3.1 EMC防护电路和整流电路FUSE1为保险管，其规格为15A/250V,此款电磁的最高功率为2100W，AC220V其工作的最大电流为9.6A，正常状态下，不会超过保险管的正常值。

电磁炉工作原理与故障分析上篇（多图）目录第一章电磁炉的基本工作原理的介绍第二章电磁炉组装结构图第三章电磁炉的基本加热功能及保护功能介绍第四章电磁炉的原理图各功能部分的分析第五章电磁炉常见异常故障分析之“葵花宝典”第六章电磁炉元器件的认别及其测量方式第七章电磁炉上元器件的规格与作用简介电磁炉由于具有热效率高、使用方便、无烟熏、无煤气污染、安全卫生等优点，非常适合现代家庭使用第一章电磁炉的基本工作原理的介绍电磁炉的加热原理电磁炉又称电磁灶，分为工频（低频）和高频两种。

其中，工频电磁炉工作简单可靠，但躁声大，热效率低，这里所说的电磁炉指高频电磁炉。

电磁炉是利用电磁感应原理将电能转换为热能的工作原理。

由整流电路将50/60Hz的交流电压转换成直流电压（AC-DC-AC、交流-直流-交流），再经过控制电路将直流电压转换成频率为20~35KHz的高频电压，高速变化的电流流过线圈产生高速变化的磁场，当磁场内的磁力线通过金属器皿底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西，达到用户使用的结果。

如图1图2如图2。

电磁感应加热的基本过程，至少需要整流单元、功率开关管、功率开关管驱动控制单元、加热线圈单元及锅具等部件。

电磁炉是运用高频电磁感应原理加热。

它将市电整流滤波后得到的脉动直流转换为高频电流，通过加热线圈建立高频磁场，磁力线经线圈与金属器皿底部构成的磁回路穿透炉面作用于锅底，利用小电阻大电流的短路热效应产生热量，在锅底形成涡流而发热，起到加热器皿中的食物的作用。

一般来讲,器皿一般是用钢质、铁质材料来加热，铝、铜由于表面电阻率太小，而不易被加热，陶瓷、木等又由于表面电阻率太大，使产生电流太小，所以也不易被加热。

第二章电磁炉组装结构图电磁炉整机零件一般包括如下：1、陶瓷板：又叫微晶玻璃板，位于电磁炉顶部，用于锅具的垫放，具有足够机械强度，耐酸碱腐蚀，耐高低温冲击。

2、上盖：用耐温塑料制成，作为电器的外保护壳。

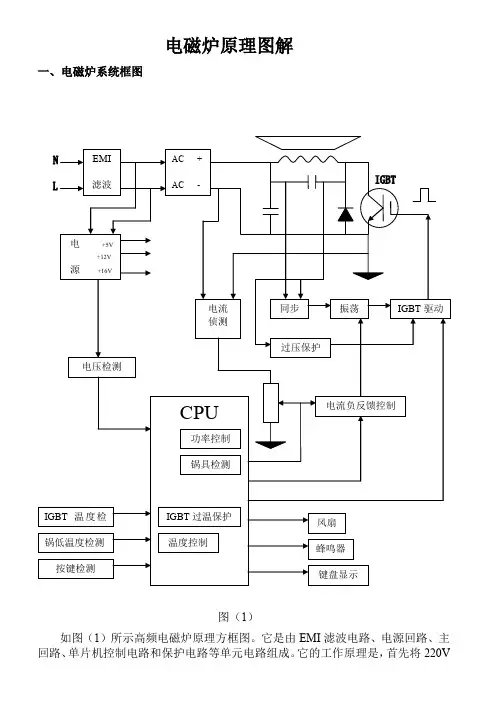

电磁炉原理图解一、电磁炉系统框图图（1）如图（1）所示高频电磁炉原理方框图。

它是由EMI滤波电路、电源回路、主回路、单片机控制电路和保护电路等单元电路组成。

它的工作原理是，首先将220V交流电转换为直流电压，再通过励磁线圈加到IGBT上，IGBT受驱动信号的控制而导通截止，再励磁线圈中有频率为20KHZ—50KHZ的电流流过，励磁线圈的周围将产生高频磁场，若此时有铁锅至于炉台上在锅底内会有涡流产生，此时涡流克服锅体内阻流动时，将电能转换成热能，作为烹饪的热源如图（2）。

图（2）二、部分电路简要说明1、EMI滤波电路当AC电压加入时，可能会有干扰串入，影响电磁炉工作，加上电磁炉在工作时，本身会产生杂讯及干扰信号会有电源回路而影响到外界的电器装置，故有EMI 滤波电路来防止此干扰。

2、主回路如（图1）所示，IGBT是受矩形脉冲驱动的，当IGBT导通时，流过励磁线圈的电流迅速增加，当IGBT截止时，（L/C）回路发生谐振，IGBT的集电极产生脉冲高压，当此高压降至接近0是（励磁线圈中的电流正在反向减小）驱动脉冲再次加到IGBT的基极，使IGBT再次到通。

驱动矩形脉冲信号的宽度决定了电磁炉负荷电流的大小。

3、同步电路同步电路严密监视主回路的工作状况，当IGBT电压下降接近0V时，输出一个触发脉冲强行使IGBT导通，是振荡电路开始下一个周期的震荡。

这样可以避免励磁线圈中的电流瞬间变化太大，保护了关键部件IGBT。

4、振荡电路振荡电路输出矩形脉冲。

正常工作时该矩形脉冲的上升沿时刻受同步电路的强制控制，以确保与主回路LC谐振电路同步，而矩形脉冲的宽度受电流负反馈电路的控制。

5、电流负反馈电路符合电流的反馈信号和单片机输出的PWM信号相比较形成电流负反馈的输出，这样可限制负荷电流不至于过高。

改变PWM的占空比就可以控制负荷电流的大小。

6、过压保护电路该电路严密监视市电上尖峰干扰和IGBT集电极的电压，一旦电压过高立刻关断驱动信号保护关键部件IGBT。

电磁炉原理图和工作原理与维修目录一、简介 21.1 电磁加热原理 21.2 458系列简介 2二、原理分析 22.1 特殊零件简介 22.2 电路方框图 42.3 主回路原理分析 52.4 振荡电路 62.5 IGBT激励电路 72.6 PWM脉宽调控电路 72.7 同步电路 72.8 加热开关控制 82.9 VAC检测电路 92.10 电流检测电路 92.11 VCE检测电路 92.12 浪涌电压监测电路 102.13 过零检测 102.14 锅底温度监测电路 112.15 IGBT温度监测电路 112.16 散热系统 122.17 主电源 122.18辅助电源 122.19 报警电路 13三、故障维修 133.1故障代码 133.2 主板检测标准 133.3 故障案例 15一、简介1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。

在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。

1.2 458系列简介458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,界面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。

操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。

额定加热功率有700~3000W的不同机种,功率调节范围为额定功率的85%,并且在全电压范围内功率自动恒定。

200~240V机种电压使用范围为160~260V, 100~120V机种电压使用范围为90~135V。

全系列机种均适用于50、60Hz 的电压频率。

电磁炉维修实例（附原理图）先简单讲一下.电磁炉的工作原理电磁炉220v工频交流由ACIN插口接入，通过保险丝10~15A（2000W以上用15安保险丝）防止内部电路的过载及短路。

VA为并联压敏电路，防止外，部供电电压过高，往往为烧毁自身来保护后级电路的安全。

容量为2UF。

滤波电容，后级为大功率桥式整流块，可将前级的220v 工频交流电整流为脉动直流电，脉动直流电通过扼流圈和平滑滤波，将相对平稳的直流电供向下级PAN电磁线盘，PAN线盘与振荡电容组成LC振荡电路，从而在线盘上产生交变磁场。

PAN电磁线盘的后级为电流取样，电流信号传递给电压比较器LM339进行检测。

后级为高压保护二极D18V，作用为保护IGBT，防止反向高压击穿IGBT。

IGBT的控制极驱动由对管80508550组成，老试的电磁炉用TA8316S驱动，TA8316S输出14KHz频率的脉冲，根据TA8316S输出的脉宽来调整IGBT通断时间的长短，从而达到调整功率的要求。

LM339为电压比较器，电路中设有锅具检测、温度检测；电流检测，电压检测LM339比较器都将检测信号反馈到、驱动器上，从而达到停机要求。

新出的电磁炉有的由取样电压通过芯片来检测锅具检测、温度检测；电流检测，电压检测.方法由所不同，温度检测线盘中间的热敏利电阻RT 通过热量变化转换为电平变化，IGBT散热铝块上固定有温度开关K1，或热敏电阻当IGBT过热时，温度开关K1的通断状态发生变化，从而接通CPU复位停机。

风扇的电源控制由CPU输出高电平至三极管Q，从而使导通，风扇通过12V/18V 直流运转。

控制电路的电源主要由变压器的初级接入，次级输出连接稳压电路。

一组形成+5V电压，主要供给集成块CPU供电；一组通过稳压形成12V//18V/24V电压，主要供给集成IC339，驱动风扇供电故障分析及维修方法现象1、烧保险。

是电磁炉的多病①首先将电磁线盘的接线脚断，看看开桥式整流是否击穿。

电磁炉工作原理及电磁炉电路图分析电磁炉工作原理及电磁炉电路图分析(一)一.电磁加热原理电磁炉是一种利用电磁感应原理将电能转换为热能的厨房电器。

在电磁灶内部，由整流电路将50/60Hz 的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz 的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿( 导磁又导电材料) 底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。

二、电磁炉电路工作原理分析2.1 常用元器件简介2.1.1 LM339 集成电路LM339 内置四个翻转电压为6mV 的电压比较器, 当电压比较器输入端电压正向时(+ 输入端电压高于- 入输端电压), 置于LM339 内部控制输出端的三极管截止, 此时输出端相当于开路; 当电压比较器输入端电压反向时(- 输入端电压高于+ 输入端电压), 置于LM339 内部控制输出端的三极管导通, 将比较器外部接入输出端的电压拉低, 此时输出端为0V 。

2.1.2 IGBT绝缘双栅极晶体管(Iusulated Gate Bipolar Transistor)简称IGBT,是一种集BJT的大电流密度和MOSFET等电压激励场控型器件优点于一体的高压、高速大功率器件。

目前有用不同材料及工艺制作的IGBT, 但它们均可被看作是一个MOSFET输入跟随一个双极型晶体管放大的复合结构。

IGBT有三个电极(见上图), 分别称为栅极G(也叫控制极或门极) 、集电极C(亦称漏极) 及发射极E(也称源极) 。

从IGBT的下述特点中可看出, 它克服了功率MOSFET的一个致命缺陷, 就是于高压大电流工作时, 导通电阻大, 器件发热严重, 输出效率下降。

IGBT的特点:1.电流密度大, 是MOSFET的数十倍。

2.输入阻抗高, 栅驱动功率极小, 驱动电路简单。

3.低导通电阻。

在给定芯片尺寸和BVceo下, 其导通电阻Rce(on) 不大于MOSFET的Rds(on) 的10%。

最详细电磁炉原理讲解一、原理简介电磁炉是应用电磁感应加热原理，利用电流通过线圈产生磁场，该磁场的磁力线通过铁质锅底部的磁条形成闭合回路时会产生无数小涡流，使铁质锅体的铁分子高速动动产生热量，然后加热锅中的食物。

二、电磁炉的原理方块图三、电磁炉工作原理说明1. 主回路图中整流桥DB1将工频(50HZ)电流变成直流电流，L1为扼流圈，L2是电磁线圈，IGBT由控制电路发出的矩形脉冲驱动，IGBT导通时，流过L2的电流迅速增加。

IGBT 截止时，L2、C12发生串联谐振，IGBT的C极对地产生高压脉冲。

当该脉冲降至为零时，驱动脉冲再次加到IGBT上使之导通。

上述过程周而复始，最终产生25KHZ 左右的主频电磁波，使陶瓷板上放置的铁质锅底感应出涡流并使锅发热。

串联谐振的频率取之L2、C12的参数。

C11为电源滤波电容，CNR1为压敏电阻(突波吸收器)。

当AC电源电压因故突然升在时，即瞬间短路，使保险丝迅速熔断，以保护电路。

2. 副电源开关电源式主板共有+5V，+18V两种稳压回路，其中桥式整流后的+18V供IGBT的驱动回路和供主控ICLM339和风扇驱动回路使用，由三端稳压电路稳压后的+5V供主控MCU使用。

3. 冷却风扇主控IC发出风扇驱动信号(FAN)，使风扇持续转动，吸入外冷空气至机体内，再从机体后侧排出热空气，以达到机内散热目的，避免零件因高温工作环境造成损坏故障。

当风扇停转或散热不良，IGBT表贴热敏电阻将超温信号传送到CPU，停止加热，实现保护。

通电瞬间CPU会发出一个风扇检测信号，以后整机正常运行时CPU发出风扇驱动信号使其工作。

4. 定温控制及过热保护电路该电路主要功能为依据置于陶板下方的热敏电阻(RT1)和IGBT上的热敏电阻(负温度系数)探测温度而改变电阻的一随温度变化的电压单位传送至主控IC(CPU)，CPU经A/D转后对照温度设定值比较而做出运行或停止运行信号。

5.灯板排线引脚功能•12V电压，触摸供电用。

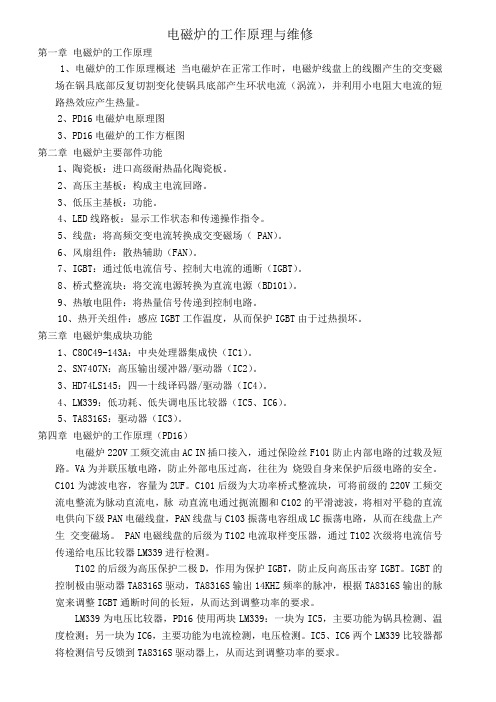

电磁炉的工作原理与维修第一章电磁炉的工作原理1、电磁炉的工作原理概述当电磁炉在正常工作时，电磁炉线盘上的线圈产生的交变磁场在锅具底部反复切割变化使锅具底部产生环状电流（涡流），并利用小电阻大电流的短路热效应产生热量。

2、PD16电磁炉电原理图3、PD16电磁炉的工作方框图第二章电磁炉主要部件功能1、陶瓷板：进口高级耐热晶化陶瓷板。

2、高压主基板：构成主电流回路。

3、低压主基板：功能。

4、LED线路板：显示工作状态和传递操作指令。

5、线盘：将高频交变电流转换成交变磁场（ PAN）。

6、风扇组件：散热辅助（FAN）。

7、IGBT：通过低电流信号、控制大电流的通断（IGBT）。

8、桥式整流块：将交流电源转换为直流电源（BD101）。

9、热敏电阻件：将热量信号传递到控制电路。

10、热开关组件：感应IGBT工作温度，从而保护IGBT由于过热损坏。

第三章电磁炉集成块功能1、C80C49-143A：中央处理器集成快（IC1）。

2、SN7407N：高压输出缓冲器/驱动器（IC2）。

3、HD74LS145：四—十线译码器/驱动器（IC4）。

4、LM339：低功耗、低失调电压比较器（IC5、IC6）。

5、TA8316S：驱动器（IC3）。

第四章电磁炉的工作原理（PD16）电磁炉220V工频交流由AC IN插口接入，通过保险丝F101防止内部电路的过载及短路。

VA为并联压敏电路，防止外部电压过高，往往为烧毁自身来保护后级电路的安全。

C101为滤波电容，容量为2UF。

C101后级为大功率桥式整流块，可将前级的220V工频交流电整流为脉动直流电，脉动直流电通过扼流圈和C102的平滑滤波，将相对平稳的直流电供向下级PAN电磁线盘，PAN线盘与C103振荡电容组成LC振荡电路，从而在线盘上产生交变磁场。

PAN电磁线盘的后级为T102电流取样变压器，通过T102次级将电流信号传递给电压比较器LM339进行检测。

T102的后级为高压保护二极D，作用为保护IGBT，防止反向高压击穿IGBT。
