110KV变电站隔离刀闸的故障处理参考文本

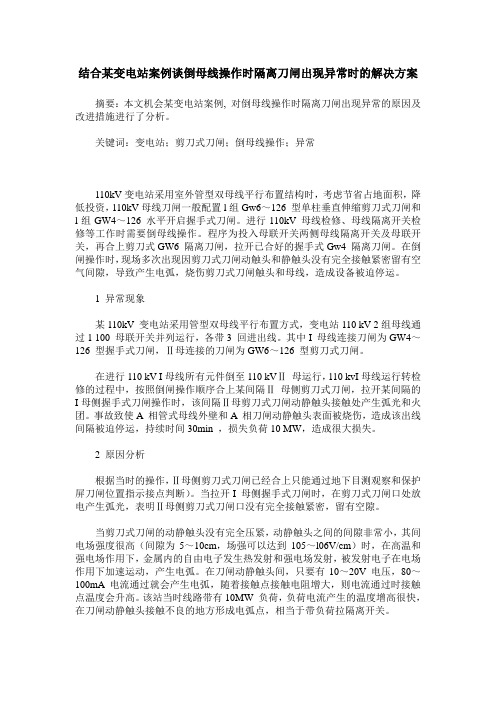

结合某变电站案例谈倒母线操作时隔离刀闸出现异常时的解决方案摘要：本文机会某变电站案例, 对倒母线操作时隔离刀闸出现异常的原因及改进措施进行了分析。

关键词：变电站；剪刀式刀闸；倒母线操作；异常110kV变电站采用室外管型双母线平行布置结构时，考虑节省占地面积，降低投资，110kV母线刀闸一般配置l组Gw6～126 型单柱垂直伸缩剪刀式刀闸和l组GW4～126 水平开启握手式刀闸。

进行110kV 母线检修、母线隔离开关检修等工作时需要倒母线操作。

程序为投入母联开关两侧母线隔离开关及母联开关，再合上剪刀式GW6 隔离刀闸，拉开已合好的握手式Gw4 隔离刀闸。

在倒闸操作时，现场多次出现因剪刀式刀闸动触头和静触头没有完全接触紧密留有空气间隙，导致产生电弧，烧伤剪刀式刀闸触头和母线，造成设备被迫停运。

1 异常现象某110kV 变电站采用管型双母线平行布置方式，变电站110 kV 2组母线通过1 100 母联开关并列运行，各带3 回进出线。

其中I 母线连接刀闸为GW4～126 型握手式刀闸，Ⅱ母连接的刀闸为GW6～126 型剪刀式刀闸。

在进行110 kV I母线所有元件倒至110 kVⅡ母运行，110 kvI母线运行转检修的过程中，按照倒闸操作顺序合上某间隔Ⅱ母侧剪刀式刀闸，拉开某间隔的I母侧握手式刀闸操作时，该间隔Ⅱ母剪刀式刀闸动静触头接触处产生弧光和火团。

事故致使A 相管式母线外壁和A 相刀闸动静触头表面被烧伤，造成该出线间隔被迫停运，持续时间30min ，损失负荷10 MW，造成很大损失。

2 原因分析根据当时的操作，Ⅱ母侧剪刀式刀闸已经合上只能通过地下目测观察和保护屏刀闸位置指示接点判断）。

当拉开I 母侧握手式刀闸时，在剪刀式刀闸口处放电产生弧光，表明Ⅱ母侧剪刀式刀闸口没有完全接触紧密，留有空隙。

当剪刀式刀闸的动静触头没有完全压紧，动静触头之间的间隙非常小，其间电场强度很高（间隙为5～10cm，场强可以达到105～l06V/cm）时，在高温和强电场作用下，金属内的自由电子发生热发射和强电场发射，被发射电子在电场作用下加速运动，产生电弧。

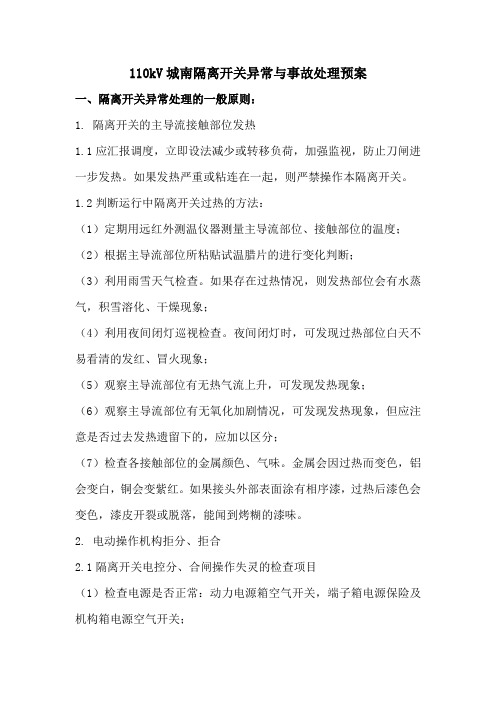

110kV城南隔离开关异常与事故处理预案一、隔离开关异常处理的一般原则：1. 隔离开关的主导流接触部位发热1.1应汇报调度，立即设法减少或转移负荷，加强监视，防止刀闸进一步发热。

如果发热严重或粘连在一起，则严禁操作本隔离开关。

1.2判断运行中隔离开关过热的方法：（1）定期用远红外测温仪器测量主导流部位、接触部位的温度；（2）根据主导流部位所粘贴试温腊片的进行变化判断；（3）利用雨雪天气检查。

如果存在过热情况，则发热部位会有水蒸气，积雪溶化、干燥现象；（4）利用夜间闭灯巡视检查。

夜间闭灯时，可发现过热部位白天不易看清的发红、冒火现象；（5）观察主导流部位有无热气流上升，可发现发热现象；（6）观察主导流部位有无氧化加剧情况，可发现发热现象，但应注意是否过去发热遗留下的，应加以区分；（7）检查各接触部位的金属颜色、气味。

金属会因过热而变色，铝会变白，铜会变紫红。

如果接头外部表面涂有相序漆，过热后漆色会变色，漆皮开裂或脱落，能闻到烤糊的漆味。

2. 电动操作机构拒分、拒合2.1隔离开关电控分、合闸操作失灵的检查项目（1）检查电源是否正常：动力电源箱空气开关，端子箱电源保险及机构箱电源空气开关；（2）电气闭锁条件是否满足：开关是否在分闸位置，机构箱“手动/电动”把手、“远方/就地”把手位置，主隔离开关与接地刀闸的闭锁关系；（3）电机热耦继电器是否动作未复归；（4）二次接线有无断线、端子松动；（5）接触器或电动机是否故障；（6）机械故障检查：辅助接点，终端限位接点。

2.2拒分原因：——分闸回路分闸终端分断接点SL2未闭合、分闸接触器线圈断线，合闸接触器常闭触头来闭合、分闸按钮接点不通、手动闭锁开关SL3未闭合、热继电器脱扣；2.3拒合原因——合闸回路分闸终端分断接点SL1未闭合、合闸接触器线圈断线，分闸接触器常闭触头来闭合、合闸按钮接点不通、手动闭锁开关SL3未闭合、热继电器脱扣；2.4处理：针对查出原因进行处理或征得允许手动操作。

110KV变电站隔离刀闸的故障处理
1.隔离刀闸拉不开或合不上。

当隔离刀闸拉不开或合不上时，如因操作机构被卡涩，应对其进行轻轻的摇动，此时注意支持绝缘子及操作机构的每个部分，以便根据它们的变形和变位情况，找出抵抗的地点。

2.隔离刀闸接触部分发热
隔离刀闸接触部分发热是由于压紧的弹簧或螺栓松动表面氧化所致，通常发展很快。

因为受热的影响接触部分表面更易氧化，使其电阻增加，温度升高，若不断的发展下去可能会发生电弧，进而变为接地短路。

2.1.双母线接线时，必须将发热隔离刀闸上负荷转移掉。

即利用母联断路器进行负荷的转移工作，把发热隔离刀闸的负荷转移至备用母线侧的隔离刀闸上去，然后将发热隔离刀闸退出运行，进行处理。

2.2.线路隔离刀闸发热时，处理发热隔离刀闸，可继续运行但需加强监视，直到可以停电检修为止。

如条件许可，应设法代路运行。

第 1 页
本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。

变电站倒闸操作过程中隔离开关故障处理
一、发现故障
在变电站倒闸操作过程中，如果发现隔离开关有故障，如不能闭合、不能断开、接头松动等，应及时发现并记录下相关故障信息，包括故障现象、时间、地点等。

二、判断故障原因
根据故障现象，结合隔离开关的结构特点和工作原理，对可能导致故障的原因进行判断。

有可能是机械部件损坏、绝缘击穿、电气元器件故障等等。

三、采取应急措施
如果隔离开关故障对电网运行产生了严重影响，需要立即采取应急措施，如启动备用设备，切换负荷，保证电力供应的稳定。

四、修复故障
根据故障原因，采取相应的修复措施。

对于机械部件损坏，可以更换或修理；对于绝缘击穿，可以进行绝缘处理或更换绝缘元件；对于电气元器件故障，可以进行检修或更换。

修复故障的过程中，需要注意相关安全措施，如断开电源、确保操作人员的人身安全等。

修复完毕后，需要进行相关的检查和测试工作，确保隔离开关的正常运行。

五、记录故障处理过程
在故障处理完毕后，需要对整个处理过程进行记录，包括故障原因、修复措施、检查测试情况等，以备将来的参考和借鉴。

也需要对隔离开关定期进行检查和维护，预防类似故障的再次发生。

变电站倒闸操作过程中，如果发现隔离开关有故障，需要及时发现并采取相应措施处理，确保电网的正常运行和人员的安全。

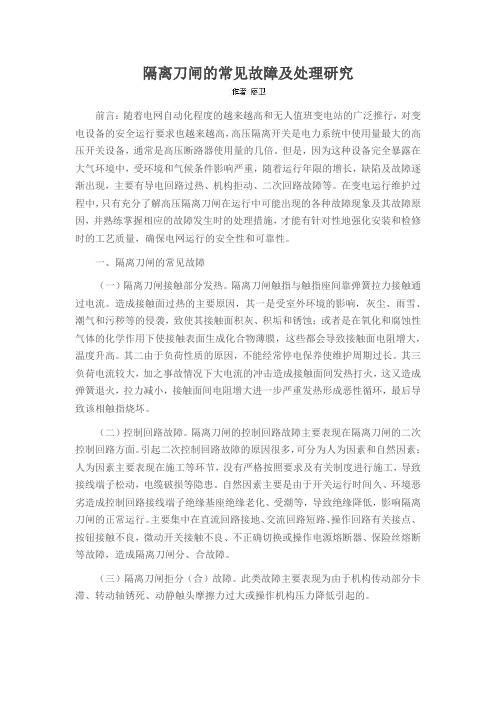

隔离刀闸的常见故障及处理研究前言：随着电网自动化程度的越来越高和无人值班变电站的广泛推行，对变电设备的安全运行要求也越来越高，高压隔离开关是电力系统中使用量最大的高压开关设备，通常是高压断路器使用量的几倍。

但是，因为这种设备完全暴露在大气环境中，受环境和气候条件影响严重，随着运行年限的增长，缺陷及故障逐渐出现，主要有导电回路过热、机构拒动、二次回路故障等。

在变电运行维护过程中，只有充分了解高压隔离刀闸在运行中可能出现的各种故障现象及其故障原因，并熟练掌握相应的故障发生时的处理措施，才能有针对性地强化安装和检修时的工艺质量，确保电网运行的安全性和可靠性。

一、隔离刀闸的常见故障（一）隔离刀闸接触部分发热。

隔离刀闸触指与触指座间靠弹簧拉力接触通过电流。

造成接触面过热的主要原因，其一是受室外环境的影响，灰尘、雨雪、潮气和污秽等的侵袭，致使其接触面积灰、积垢和锈蚀；或者是在氧化和腐蚀性气体的化学作用下使接触表面生成化合物薄膜，这些都会导致接触面电阻增大，温度升高。

其二由于负荷性质的原因，不能经常停电保养使维护周期过长。

其三负荷电流较大，加之事故情况下大电流的冲击造成接触面间发热打火，这又造成弹簧退火，拉力减小，接触面间电阻增大进一步严重发热形成恶性循环，最后导致该相触指烧坏。

（二）控制回路故障。

隔离刀闸的控制回路故障主要表现在隔离刀闸的二次控制回路方面。

引起二次控制回路故障的原因很多，可分为人为因素和自然因素；人为因素主要表现在施工等环节，没有严格按照要求及有关制度进行施工，导致接线端子松动，电缆破损等隐患。

自然因素主要是由于开关运行时间久、环境恶劣造成控制回路接线端子绝缘基座绝缘老化、受潮等，导致绝缘降低，影响隔离刀闸的正常运行。

主要集中在直流回路接地、交流回路短路、操作回路有关接点、按钮接触不良，微动开关接触不良、不正确切换或操作电源熔断器、保险丝熔断等故障，造成隔离刀闸分、合故障。

（三）隔离刀闸拒分（合）故障。

分析隔离刀闸在操作中的故障处理摘要：在电力系统中隔离刀闸是变电系统中的一个重要元件，直接影响着系统供电的可靠性和安全性。

变电运行过程中,往往是在倒闸操作的过程中才出现故障，因此提高隔离刀闸故障处理的效率就显得至关重要。

关键字：隔离刀闸；倒闸操作；故障处理1.隔离刀闸在操作中的故障处理的必要性电力系统的正常安全运行保障着人们的正常生活，刀闸的操作是电力变电运行中主要用来通断转换电源的最基础的设备操作方式。

若没能及时有效地处理好刀闸操作过程中出现的故障，就会损坏电力系统的设备，从而引发恶性的操作事故，严重影响着人们的生活。

及时有效地发现并处理故障有利于电力系统的安全稳定运行，从而保证人们的正常生活。

2.隔离刀闸在操作中的故障原因刀闸出现故障，可分为两种类型：一次设备故障类型、二次回路故障类型。

对这两种类型的故障处理要点、关键都不同，下面概括介绍一下。

刀闸一次故障，常见的类型有：分、合闸不到位、连杆卡死、支柱瓷瓶断裂、触头发热等。

对这类故障只能进行停电处理，将刀闸转为检修状态，这就涉及线路、倒母线等，就必须考虑系统运行方式。

一次故障又可分为一般缺陷和重大缺陷。

—般缺陷例如：刀闸合闸不到位，但可以分闸，并不影响正常运行。

在这种睛况下，可以按照正常停电程序i 亍申请停电。

重大缺陷例如刀闸卡死、动静触头之间持续放电或者支柱瓷瓶出现裂纹，有可能断裂引发事故，这就要求立即处理。

要迅速处理此类故障，最重要有两点，一是运行人员、检修人员都有事故处理预案、二是备品备件充足。

运行人员发现故障后停止有关操作，根据预案隔离故障点，做好安全措施，同时通知检修人员到场进行处理。

检修人员根据运行人员的故障描述，初步确定检修的重点，携带备品备件到达现场处理，尽快恢复设备正常运行。

刀闸二次回路故障，查找起来往往比较困难，这对继保检修^、员技能要求更高。

二次回路故障，不一样。

要提高二次回路故障时的处理效率，继保检修人员需要了解、充分掌握刀闸二次回路部分。

110千伏GIS三工位闸刀故障分析与处理110千伏变电站110千伏一段母差保护动作，造成一段母线上线路开关及1号主变开关跳闸，1号主变失电，1号主变10千伏一（1）、一（2）母线低电压动作，开关跳闸，10千伏一（2）/二（1）段分段、10千伏二（2）/一（1）段分段自切成功。

现场查勘并进行SF6气体成分检测后认定为气室内有电弧放电，经开仓查看后明确故障位置。

与厂家确定设备备货安排及故障处理，并对同型号设备加强局放在线监测。

1.故障情况及分析经现场检查该110千伏一/二段联络一段间隔现场外观检查正常、防爆膜完好、各气室压力正常。

经SF6气体成分检测如下：表1故障气室气体成分检测目前国内外对典型放电故障下的SF6气体分解产物特征形成了共识。

其中典型的3种放电下产生的SF6分解产物见表2],根据气体产物推断110千伏一/二段联络一段母线闸刀气室发生绝缘故障，有电弧放电现象。

表2不同典型放电类型下产生的SF6气体分解产物后经解体确认，110千伏一/二段联络一段母线三工位闸刀BC相间绝缘拉杆表面闪络，见图1。

图1 110千伏一/二段联络一段母线三工位闸刀放电情况2.故障原因分析根据现场故障前在线监测局放的波形，故障三工位开关解体情况，绝缘拉杆试验情况进行分析，三工位开关气室内存在导电异物可能是故障发生的主要原因。

按现场解体情况推测导电异物产生有如下可能：1）拉杆现场更换的顺序是先装配下端的B-C、C-A间绝缘拉杆，最后装最上端的A相与接地壳体间的接地轴密封拉杆。

在现场安装时，最上端的清洁度不够，含金属的异物易掉落到最下端的B相导体上，形成金属尖端，恶化了相间电场，导致相间产生悬浮类局放。

在送电时，在三相叠加交变电场及相间电场的作用下，含有含金属的异物带有较大电荷，或屏蔽坑内异物在开关操作震动情况下震出，开始带有电荷，克服重力作用在最下端B相带电导体和中间C相导体之间的气隙中起举、桥接，或附着在绝缘拉杆的表面，或形成带电尖端，恶化了气隙的电场，降低了击穿电压，造成SF6绝缘性能迅速恶化，电弧沿着绝缘拉杆造成相间击穿。

110kV变电站高压隔离开关无法分闸的故障处理发布时间：2022-07-06T06:35:23.039Z 来源：《福光技术》2022年14期作者：姚鸣[导读] 为同类型110 kV变电站高压隔离开关存在的类似缺陷提供参考和指导意义。

泰安泰山高压开关有限公司山东泰安 271000摘要：文章阐述了某110 kV变电站选取的GWl6B／17B．252型隔离开关的特征和结构动作原理，并针对该变电站某台高压隔离开关倒闸操作时无法分闸的故障进行了就地勘察，分析查找原因，并利用年度消缺计划对该隔离开关的附属部件和电动机构的缺陷进行了改进，为同类型110 kV变电站高压隔离开关存在的类似缺陷提供参考和指导意义。

关键词：110kV变电站；高压隔离开关；倒闸；分闸根据有关规定，允许用高压隔离开关进行下列操作：拉合正常运行的PT和避雷器，拉合正常运行的主变中心点刀闸，拉合小电流环路均衡电流等。

高压隔离开关是一种不具有灭弧功能的电气元件，因此只有在开关处于分闸状态时才可以操作，否则若开关正常运行或断路器处于合闸状态时，操作隔离开关，也就是带负荷拉合隔离开关，就会产生强力的电火花，严重时可造成相间短路，损坏设备，甚至危及人身安全。

若隔离开关处于断开状态，隔离开关动、静触头之间应该有明显可靠的断开或满足隔离距离；若隔离开关处于合闸状态，能够可靠地通过正常负荷电流和短路电流。

隔离开关主要用于更可靠地隔离高压带电部分，与高压电源或母线之间有一个明确的分离点，以确保线路检修有可靠的安全保障。

高压隔离开关还能够配合变电站输电线路进行刀闸操作，进而改变变电站的运行方式。

例如，对于双母线运行的变电站线路，可以通过母联断路器及母联断路器两侧的高压隔离开关，将运行中的母线倒换至备用母线，或将运行母线的电气元件倒换至另一条母线中运行1隔离开关的特征一般情况下，在断路器的前后两侧各安装一组隔离开关，并形成明显的断开点，一方面保障安全，另一方面便于检修。

110kV隔离开关操作回路故障分析与处理摘要：电力的生产和运输安全关系到国家的发展和人民的生产生活。

随着我国经济的不断发展，各行各业对于电力的需求量变得越来越大，因此如何生产出更多的电能供生产作业使用以及如何及时地将电能运输到每一个需求地点成为了电力工程师们共同面临的问题。

本文旨在对于110kV隔离开关操作中存在的回路故障进行分析同时提出具有针对性的建议。

关键词：110kV；隔离开关；回路故障；分析；处理随着我国的各项产业的发展，其对于电力能源具有很大的需求。

而在供给侧方面，我国为了适应各行各业的电力能源需求在各地建造大型发电厂和变电站，这些发电厂和变电站承担着电力生产和运输的重要责任。

但是在运行的过程中，变电站作为输送和供应电力的主要交互枢纽其内部会经常出现一些问题。

比如，变电站内部的隔离开关作为断开和闭合电路通路的重要装置，发挥着隔离带电高压设备的重要作用，但是其在运行过程中一方面受到当地气候环境等外界因素的影响，造成了其内部元器件产生了生锈和风化等腐蚀反应，从而进一步影响了隔离开关的工作效率；另一方面，由于隔离开关是在大电流的环境中进行工作的，所以长期的使用就会造成隔离开关元器件额过载和过热反应，这极大地降低了隔离开关的使用寿命。

本文主要分析了110kV隔离开关回路故障的表现和成因，并进一步针对这些故障提出可操作性的建议。

1.隔离开关的电动操作回路110kV隔离开关操作回路主要涉及到电动机回路和控制回路两部分，分别如图1、图2所示。

图1 隔离开关的电动机回路图2 隔离开关的控制回路1.1回路的主要元器件110kV隔离开关控制回路运行过程中，通过直流或交流电源来进行供电，而单相或两相的交流电源供电应用比较广泛。

对于控制回路而言，其直流或交流电源供所涉及到的原理和构成不存在明显的差异，图2是借助单相交流电源来实现供电的一种控制回路，其中K1、K2分别代表了合闸、分闸接触器，其可以通过合闸、分闸的方式来启动回路并保证其正常运行，直至隔离开关完成一次列的操作为止。
