材料力学部分本部分主要内容：一材料力学绪论二轴向拉伸、压缩与剪切三扭转四平面图形的几何性质五弯曲六应力状态与强度理论七组合变形八压杆稳定本部分主要内容：（一）弯曲内力（二）弯曲应力（三）弯曲变形主要内容：一平面弯曲的概念和实例二受弯杆件的简化三剪力和弯矩四剪力方程和弯矩方程·剪力图和弯矩图五剪力、弯矩与分布荷载集度间的关系六弯曲内力部分习题及解答（一）弯曲内力一平面弯曲的概念及实例1. 弯曲: 杆受垂直于轴线的外力或外力偶矩矢的作用时,轴线变成了曲线，这种变形称为弯曲。
2. 梁：以弯曲变形为主的构件通常称为梁。
3.工程实例一平面弯曲的概念及实例4. 平面弯曲：杆发生弯曲变形后，轴线仍然和外力在同一平面内。
对称弯曲（如下图）——平面弯曲的特例。
非对称弯曲——若梁不具有纵对称面，或者，梁虽具有纵对称面但外力并不作用在对称面内，这种弯曲则统称为非对称弯曲。
本部分内容以对称弯曲为主，讨论梁的应力和变形计算。
一平面弯曲的概念及实例梁的支承条件与载荷情况一般都比较复杂，为了便于分析计算，应进行必要的简化，抽象出计算简图。
1. 构件本身的简化通常取梁的轴线来代替梁。
2. 载荷简化作用于梁上的载荷（包括支座反力）可简化为三种类型：集中力、集中力偶和分布载荷。
3. 支座简化二受弯杆件的简化①固定铰支座2个约束，1个自由度。
如：桥梁下的固定支座，止推滚珠轴承等。
②辊轴支座1个约束，2个自由度。
如：桥梁下的辊轴支座，滚珠轴承等。
二受弯杆件的简化③固定端3个约束，0个自由度。
如：游泳池的跳水板支座，木桩下端的支座等。
q (x )—分布力②悬臂梁二受弯杆件的简化③外伸梁[例] 求下列各图示梁的内力方程并画出内力图。
P Y )x (Q O ==解：①求支反力)L x (P M x Y )x (M O O -=-= ②写出内力方程PLM P Y O O == ;[例]：求图示梁内力图。
xy解：截面法求内力。
11110)(qax M M qax F mi A-=\=+=åxQqa Mqa 2x3qa2/2xqqaa a1122M AY A=S Y 0=S A M 0qa 21M 2qa 2A 2=-+2A qa 21M -=0=-+-A Y qa qa 0=A Y 四剪力方程和弯矩方程·剪力图和弯矩图一、剪力、弯矩与分布荷载间的微分关系对d x 段进行平衡分析，有：[]0d d 0=+-+=å)x (Q )x (Q x )x (q )x (Q Y )x (Q x )x (q d d =五剪力、弯矩与分布荷载集度间的关系及应用()()c x q dxx dQ ==讨论：特别地，当q=c ：1、q=c>0 : 均布载荷向上，则Q 向右上方倾斜的直线2、q=c=0 : 没有均载荷，则Q 为水平直线3、q=c<0: 均布载荷向下，则Q 向右下方倾斜的直线五剪力、弯矩与分布荷载集度间的关系及应用q (x )M (x )+d M (x )Q (x )+d Q (x )Q (x )M (x )d x A0dM(x)][M(x)M(x)q(x)(dx)21Q(x)dx ,0)F (m2i A=+-++=å)Q(x dxdM(x)=弯矩图上某点处的切线斜率等于该点处剪力的大小。

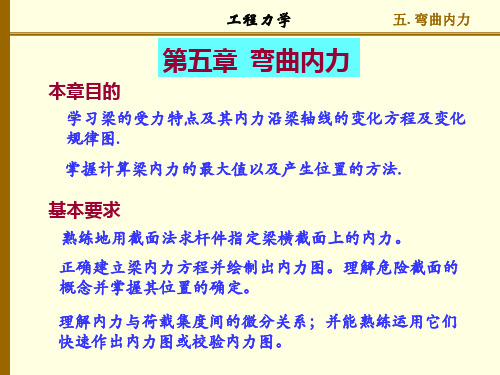

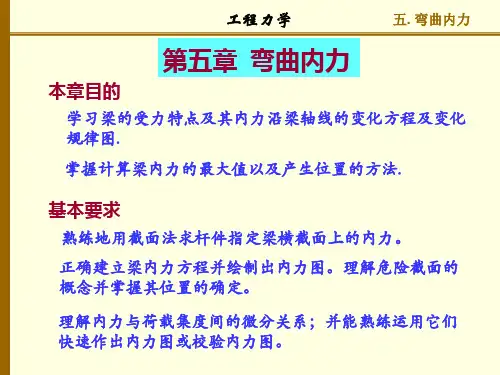

第五章 弯曲内力与应力 §5—1 工程实例、基本概念一、实例工厂厂房的天车大梁，火车的轮轴，楼房的横梁，阳台的挑梁等。
二、弯曲的概念：受力特点——作用于杆件上的外力都垂直于杆的轴线。
变形特点——杆轴线由直线变为一条平面的曲线。
三、梁的概念：主要产生弯曲变形的杆。
四、平面弯曲的概念：受力特点——作用于杆件上的外力都垂直于杆的轴线，且都在梁的纵向对称平面内（通过或平行形心主轴且过弯曲中心）。
变形特点——杆的轴线在梁的纵向对称面内由直线变为一条平面曲线。
五、弯曲的分类：1、按杆的形状分——直杆的弯曲；曲杆的弯曲。
2、按杆的长短分——细长杆的弯曲；短粗杆的弯曲。
3、按杆的横截面有无对称轴分——有对称轴的弯曲；无对称轴的弯曲。
4、按杆的变形分——平面弯曲；斜弯曲；弹性弯曲；塑性弯曲。
5、按杆的横截面上的应力分——纯弯曲；横力弯曲。
六、梁、荷载及支座的简化（一）、简化的原则：便于计算，且符合实际要求。
（二）、梁的简化：以梁的轴线代替梁本身。
（三）、荷载的简化：1、集中力——荷载作用的范围与整个杆的长度相比非常小时。
2、分布力——荷载作用的范围与整个杆的长度相比不很小时。
3、集中力偶（分布力偶）——作用于杆的纵向对称面内的力偶。
（四）、支座的简化：1、固定端——有三个约束反力。
2、固定铰支座——有二个约束反力。
3、可动铰支座——有一个约束反力。
（五）、梁的三种基本形式：1、悬臂梁：2、简支梁：3、外伸梁：（L 称为梁的跨长） （六）、静定梁与超静定梁静定梁：由静力学方程可求出支反力，如上述三种基本形式的静定梁。
超静定梁：由静力学方程不可求出支反力或不能求出全部支反力。
§5—2 弯曲内力与内力图一、内力的确定（截面法）：[举例]已知：如图，F ，a ，l 。
求：距A 端x 处截面上内力。
解：①求外力la l F Y l FaF m F X AYBY A AX)(F, 0 , 00 , 0-=∴==∴==∴=∑∑∑ F AX =0 以后可省略不求 ②求内力xF M m l a l F F F Y AY C AY s ⋅=∴=-==∴=∑∑ , 0)( , 0∴ 弯曲构件内力：剪力和弯矩1. 弯矩：M ；构件受弯时，横截面上存在垂直于截面的内力偶矩。
