PCI8008 同步采集卡硬件使用说明书阿尔泰科技发展有限公司产品研发部修订阿尔泰科技发展有限公司目录目录 (1)第一章概述 (3)第一节、产品应用 (3)第二节、AD 模拟量输入功能 (3)第三节、其他指标 (4)第四节、板卡外形尺寸 (4)第五节、产品安装核对表 (4)第六节、安装指导 (4)一、软件安装指导 (4)二、硬件安装指导 (4)第二章元件布局图及简要说明 (5)第一节、主要元件布局图 (5)一、信号输入输出连接器 (5)二、电位器 (5)三、跳线器 (5)四、物理ID 拨码开关 (6)五、指示灯 (7)第三章信号输入输出连接器 (8)第一节、AD 模拟量信号输入连接器定义 (8)第二节、模拟量输入/输出接口 (8)第三节、跳线器设置 (9)第四章各种信号的连接方法 (10)第一节、AD 模拟量输入的信号连接方法 (10)一、AD 单端输入连接方式 (10)二、AD 双端输入连接方式 (10)第二节、同步触发脉冲信号的连接方法 (11)一、同步触发脉冲信号输入连接方式 (11)二、同步触发脉冲信号输出连接方式 (11)第三节、时钟输入输出信号的连接方法 (11)第四节、触发信号连接方法 (12)第五节、多卡同步的实现方法 (12)第五章数据格式、排放顺序及换算关系 (14)第一节、AD 模拟量输入数据格式及码值换算 (14)一、AD 双极性模拟量输入数据格式 (14)二、AD 单极性模拟量输入数据格式 (14)第二节、关于AD 数据端口高位空闲部分的定义 (14)第三节、AD 多通道采集时的数据排放顺序 (15)第六章各种功能的使用方法 (16)第一节、AD 触发功能的使用方法 (16)一、AD 内触发功能 (16)二、AD 外触发功能 (16)第二节、AD 内时钟与外时钟功能的使用方法 (19)一、AD 内时钟功能 (19)二、AD 外时钟功能 (19)1PCI8008 同步采集卡硬件使用说明书版本：6.020第七章产品的应用注意事项、校准、保修 (20)第一节、注意事项 (20)第二节、AD 模拟量输入的校准 (20)第三节、保修 (20)2阿尔泰科技发展有限公司第一章概述信息社会的发展，在很大程度上取决于信息与信号处理技术的先进性。
数据采集(DAQ)，是指从传感器和其它待测设备等模拟和数字被测单元中自动采非电量或者电量信号，送到上位机中进行分析，处理。
数据采集系统是结合基于计算机或者其他专用测试平台的测量软硬件产品来实现灵活的、用户自定义的测量系统。
●通道数：就是板卡可以采集几路的信号，分为单端和差分。
常用的有单端32路/差分16路、单端16路/差分8路●采样频率：单位时间采集的数据点数，与AD芯片的转换一个点所需时间有关，例如：AD转换一个点需要T = 10uS，则其采样频率f = 1 / T为100K，即每秒钟AD芯片可以转换100K的数据点数。
它用赫兹（Hz），常有100K、250K、500K、800K、1M、40M等●缓存的区别及它的作用：主要用来存储AD芯片转换后的数据。
有缓存可以设置采样频率，没有则不可以。
缓存有RAM和FIFO两种:FIFO应用在数据采集卡上，做数据缓冲，存储量不大，速度快。
RAM是随机存取内存的简称。
一般用于高速采集卡，存储量大，速度较慢。
●分辨率：采样数据最低位所代表的模拟量的值，常有12位、14位、16位等（12位分辨率，电压5000mV）12位所能表示的数据量为4096（2的12次方），即±5000 mV电压量程内可以表示4096个电压值，单位增量为（5000 mV）/ 4096=1.22 mV。
分辨率与A/D 转换器的位数有确定的关系，可以表示成FS/2n。
FS表示满量程输入值，n为A/D转换器的位数。
位数越多，分辨率越高。
●精度：测量值和真实值之间的误差，标称数据采集卡的测量准确程度，一般用满量程(FSR，full scale range)的百分比表示，常见的如0.05%FSR、0.1%FSR等，如满量程范围为0~10V，其精度为0.1%FSR，则代表测量所得到的数值和真实值之间的差距在10mv以内。
●量程：输入信号的幅度，常用有±5V、±10V 、0~5V 、0~10V ，要求输入信号在量程内进行●增益：输入信号的放大倍数，分为程控增益和硬件增益，通过数据采集卡的电压放大芯片将AD转换后的数据进行固定倍数的放大。

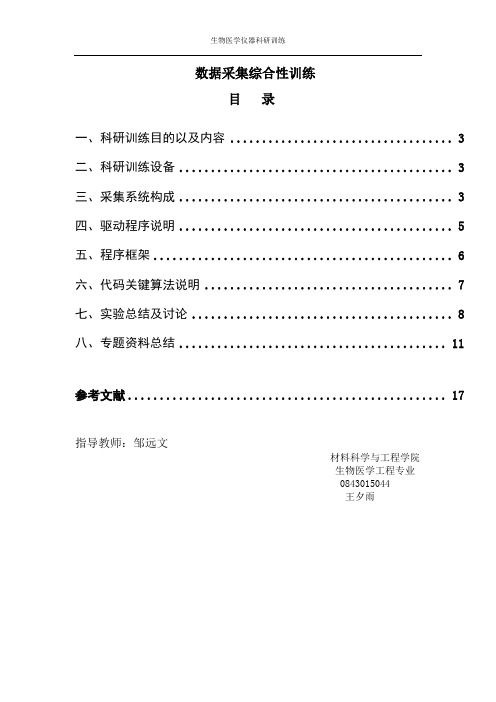

数据采集综合性训练目录一、科研训练目的以及内容 (3)二、科研训练设备 (3)三、采集系统构成 (3)四、驱动程序说明 (5)五、程序框架 (6)六、代码关键算法说明 (7)七、实验总结及讨论 (8)八、专题资料总结 (11)参考文献 (17)指导教师：邹远文材料科学与工程学院生物医学工程专业0843015044王夕雨一、科研训练目的及内容1、科研训练目的数据采集是仪器设计中的关键环节，涉及计算机语言、微机原理、操作系统、数字电路、嵌入式系统、数字信号处理等多门课程的内容；同时要求具备计算机编程、设备器件组装等实际操作能力。
通过此项训练，能将多门课程的内容融合，加深学生对课程内容的理解，提升学生实际运用课程知识的能力；同时为学生进入科研训练和毕业论文阶段，打下工程运用的基础。
2、科研训练内容1、USB和BIOPAC的AD/DA、数字IO的编程（VC++）和使用2、练习采集数据存储与管理3、练习示波器和信号发生器二、科研训练设备1、计算机2、USB数据采集卡和BIOPAC数据采集器3、示波器和信号发生器三、采集系统的构成本次数据采集系统主要是USB数据采集与电脑和示波器数据采集，信号发生器用FG-275/FG-273A。
图1数据采集卡图2信号发生器图3 示波器USB数据采集系统的构成如下图1所示。
[1]图4、USB数据采集系统示波器数据采集系统的构成如图5。
泰克TDS3000C系列示波器拥有高达500MHz 的带宽，在紧凑的电池供电的设计中提供了经济的性能，这一流行的产品系列现在配有USB主机端口和PC连接软件，同时提供了熟悉的操作和简单的导航功能，您可以用更少的时间学习和重新学习怎样使用示波器，用更多的时间完成手头的任务。
[2]图5、示波器数据采集系统FG-275/FG-273A函数信号发生器。
[3]FG-273A/-275函数信号发生器规格方波特性：对称性：±3%或更小(100Hz时)上升及下降时间：最大100ns(最大输出)正弦波特性：失真：1%或更小(100KHz时)三角波特性：线性：1%或更小(100KHz时)电源要求：100/120/220/240V AC,50/60Hz,约20VA尺寸：240(宽)×64(高)×190(长)mm重量：1.8kg特点：·扫描/函数/脉冲信号产生·频率范围0.5Hz-5MHz·内置5Hz-10MHz频率计·多种输出波形：正弦波、三角形波、方波、TTL电平方波和CMOS电平方波·对数/线形扫描功能，可同时或独立设定起始频率和中断频率·频率计数器功能，可独立设置频率范围和门时间·VCG（外部频率控制终端），可通过外接电压（0~10V）控制输出频率技术参数：型号：FG-273AFG-275输出波形：锯齿波、正弦波，方波，三角波，TTL-电平方波，脉冲波，CMOS-电平，方波，锯齿波震荡频率范围：0.02Hz～2MHz 分7档(1,10,100,1K,10K,100K,1M)0.5Hz-5MHz分7档(1,10,100,1K,10K,100K,1M)频率精度：最高±1位最高±4位（数字显示输出）四、驱动程序说明1、批量取得AD数据的驱动程序[4]当有了hDevice设备句柄后，便可使用InitDeviceAD函数初始化AD部件，关于采样通道、频率等的参数的设置是由这个函数pADPara参数结构体决定的。
PCI-91616通道12位110kS /s 多功能数据采集卡通道数目：16路单端或8路差分分辨率：12位转换时间：8μs最大采样率：110kS /s 输入信号范围输入耦合方式：DC 过压保护：连续±35V 输入阻抗：1G Ω触发模式：软件，硬件定时和外部触发(兼容5V/TTL)数据传输：可编程I/O ，中断，总线主控DMA 精度概述规格PCI-916是一款16通道，12位，110kS/s 多功能数据采集卡。
PCI-916具有输入配置灵活的特点。
本卡提供4种可编程配置的用于单极和双极输入的输入范围。
PCI-916的分辨率为12位，采样率达110kS/s 本产品支持输入通道的自动扫描，并提供了8通道差分模拟输入的模式以最大的消除噪声的影响，还提供16通道的单端模拟输入模式。
PCI-916还具有2通道12位模拟输出，1通道16位通用定时/计数器，16通道TTL 数字输入和16通道TTL 数字输出等特点。
宏瑞的PCI-916提供了经济可靠的数据采集能力，可以理想的适用于多种不同的应用。
模拟输入通道数目：2路电压输出分辨率：12位输出范围(软件编程选择)模拟输出通道数目：16路输入和16路输出兼容性：5V /TTL 数据传输：可编程I/O 数字I/O通道数目：1分辨率：16位兼容性：5V/TTL可用的时钟源：2MHz ，外时钟至10MHz 通用定时/计数器通用规格PCLD-9137带37针D - sub 插针的通用端子板PCLD-9138带37针D-sub 接插件的通用端子板PCLD-880带2个20针排线接插件和1个37针D-sub 接插件的通用端子板PCLD-885带16路继电器输出(包括1根1米长电缆)的通用端子板PCLD-782带16路隔离数字输入的端子板(包括1根1米长的电缆）订购信息I/O 接插件：37针D-sub 插槽工作温度：0～60℃存储温度：- 20～80℃相对湿度：5～95％，非凝露电源要求尺寸(不含接插件)175mm x 107 mm端子板特性支持32位5V P C I总线12位A /D 分辨率最高达110kS /s的采样率,1KFIFO 16通道单端或8通道差分输入单级或双极模拟输入范围可编程的增益设置：×0.5，×1，×2，×4，×8自动模拟输入扫描模拟输入通过总线主控DMA 进行2通道12位多路切换模拟输出16通道TTL数字输入和16通道TTL数字输出1通道16位通用定时/计数器紧凑的标准半长卡支持的操作系统Windows 2000/NT/XP/9x DOSR ed Hat Linux Window s C E 推荐软件VB/VC++/BCB/Delphi驱动支持用于Windows2000/NT/XP/9x 的PCLS-DASK 用于Red Hat Linux 的PCI-DASK /X输出驱动范围：最大±5m A 建立时间：30μs 至 0.5LS B 数据传输：可编程I/O。
PCI-1710快速安装使用手册PCI-1710快速安装使用手册 (1)第一章产品介绍 (2)1.1 概述 (2)1.1.1 即插即用功能 (2)1.1.2 单端或差分混合的模拟量输入 (2)1.1.3 卡上FIFO(先入先出)存储器 (2)1.1.4 卡上可编程计数器 (2)1.1.5 用于降低噪声的特殊屏蔽电缆 (2)1.1.6 16路数字输入和16路数字输出 (3)1.1.7 短路保护 (3)1.2 特点： (3)1.3 一般特性： (3)第二章安装与测试 (3)2.1 初始检查 (3)2.2 Windows2K/XP/9X下板卡的安装 (4)2.2.1 软件的安装： (6)2.2.2 硬件的安装： (7)2.3 测试 (8)2.3.1 模拟输入功能测试 (8)2.3.2 模拟输出功能测试 (9)2.3.3 数字量输入功能测试 (10)2.3.4 数字量输出功能测试 (11)2.4.5 计数器功能测试 (12)第三章信号连接 (13)3.1 模拟信号输入连接： (15)3.1.1 单端模拟输入连接 (15)3.1.2 差分式模拟输入连接 (15)模拟信号输出连接 (17)触发源连接 (17)3.3.1 内部定时器触发连接 (17)3.3.2 外部触发源连接 (18)第四章例程使用详解 (18)4.1 板卡支持例程列表4.2 常用例子使用说明 (18)4.2.1 ADSOFT/ADTRIG〔软件触发方式例程〕 (18)4.2.2 ADint〔中断方式进展数据采集的例程〕 (19)4.2.3 DIGOUT〔数字量输出〕： (21)4.2.4 COUNTER〔计数程序〕 (23)4.2.5 Digin (数字量输入例程) (24)4.2.6 PULSE(脉冲输出例程) (24)4.2.7 MADint(多通道中断采集例程) (25)第五章遇到问题，如何解决？ .................. 错误!未定义书签。
PCI-1710U：16-AI、16-DI、16-DOAI：只能采集直流电压值单端模拟输入连接（16路）差分式模拟输入连接（8对）DI：具有高低电平输入，高电平输入为DC5V，采集卡内部提供，在采集卡对应端口可以测得；低电平输入为信号端DIn(n=0~15)与采集卡地端DGND短接。
对应端口顺序从右往左，从上往下DO：具有高低电平输出，高电平输出DC5V，采集卡内部输出，在采集卡对应端口可以测得；低电平输出时信号端DOn(n=0~15)与采集卡地端DGND存在一个600Ω的阻值。
对应端口顺序从右往左，从上往下PCI-1724：32-AOAO：能够输出以下三种变量范围，不同通道之间可选择不同输出类型，电压电流输出选择必须与硬件跳线一致，当选择4~20mA时，同一组内的8路通道输出范围都要选择4~20mA。
选择电压输出时的硬件连线：将万用表并联在电路中可测得输出电压选择电流输出时的硬件连线：将万用表串联在电路中可测得输出电流RL=|Vext/Imax|-Ri(500ohm)注：电源正负不能接反，否则无法准确测得输出电流。
ADAM-3962端子定义PCI-1756：32-DI、32-DOI/O接口信号描述PCI-1756针脚定义与ADAM-3951端子定义DI:具有高低电平隔离数字量输入。
高电平输入范围：10~50VDC（支持双向输入）。
低电平为DI<0…15>与ECOM0、DI<16…31>与ECOM1断开。
高电平输入接线方式DO:具有高低电平隔离数字量输出。
如下图，高电平输出时，三极管导通，负载Load接入每个回路中的电流不能大于200mA，否则会损坏电路。
低电平时断开输出。
高电平输出接线方式。
PCI2006数据采集卡第一章第一节、产品应用本卡是一种基于PCI总线的数据采集卡，可直接插在IBM-PC/AT或与之兼容的计算机内的任一PCI插槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。
也可构成工业生产过程监控系统。
它的主要应用场合为：◆电子产品质量检测◆信号采集◆过程控制◆伺服控制第二节、总线及制作工艺特点◆32位PCI总线，支持PCI2.2协议，真正实现即插即用◆支持5V PCI总线◆FPGA接口芯片设计，具有极高的保密性，特别适合OEM合作第三节、AD模拟量输入功能◆转换器类型：AD7899-1(兼容AD7899-2)◆输入量程(InputRange)：板上A/D转换器AD7899-1：±10V、±5V板上A/D转换器AD7899-2：0～5V、0～2.5V◆转换精度：14位(Bit)◆采样速率(Frequency)：最高采样速率为400KHz(2.5微秒/点)最低采样速率为39Hz(约25毫秒/点)注释：各通道实际采样速率=采样速率/采样通道数分频公式：采样频率=主频/分频数，其中主频=40MHz，20位分频，分频数的取值范围：最低为100，最高为220◆软件通过率：最高采样速率(2.5微秒/点),在Win2K系统中建议使用中断方式◆物理通道数：32通道(单端SE),16通道(双端DI)◆模拟量输入方式：单端模拟输入和双端模拟输入◆采样通道数：软件可选择◆模拟输入阻抗：100MΩ◆模拟输入共模电压范围：<±2V◆通道切换方式：任意通道切换（切换阵列中可重复某些通道的取样点数）◆数据读取方式：非空方式、半满方式和中断方式◆存诸器深度：8K字（点）FIFO存储器存储器标志：满、空、半满触发模式(TriggerMode)：软件内部触发和硬件外部触发（简称外触发）触发类型(TriggerType)：模拟电平触发和数字边沿触发触发电平：软件可调，触发电平由DA0输出实现数字量触发源（DTR）输入范围：标准TTL电平模拟量触发源（ATR）输入范围：±15V模拟比较器类型：LM311模拟比较器比较时间：<2uS模拟触发电平范围：由DA0的输出量程决定转换结果中的空闲数据位定义：D14由开关量DI0引入D15由FIFO溢出状态引入(0:表示溢出，1：表示未溢出)程控放大器类型：默认为AD8251，兼容AD8250、AD8253程控增益：1、2、4、8倍(AD8251)或1、2、5、10倍(AD8250)或1、10、100、1000倍(AD8253)模拟输入阻抗：10MΩ放大器建立时间：785nS(0.001%)(max)非线性误差：±1LSB(最大)系统测量精度：0.05%工作温度范围：0℃～+50℃存储温度范围：-20℃～+70℃第四节、DA模拟量输出功能转换器类型：AD5725输出量程：0～5V、0～10V、±5V、±10V转换精度：12位(Bit)采样速率：最高采样速率为100KHz（10us/点）最低采样速率由用户软件决定，软件置DA数据快则快，慢则慢。
PCI2366 数据采集卡硬件使用说明书阿尔泰科技发展有限公司产品研发部修订阿尔泰科技发展有限公司目录目录 (1)第一章功能概述 (2)第一节、产品应用 (2)第二节、总线及制作工艺特点 (2)第三节、AD 模拟量输入功能 (2)第四节、DA 模拟量输出功能 (3)第五节、DI 数字量输入功能 (3)第六节、DO 数字量输出功能 (3)第七节、CNT 定时/计数器8254 (4)第八节、其他指标 (4)第二章元件布局图及简要说明 (5)第一节、主要元件布局图 (5)第二节、主要元件功能说明 (5)第三章信号输入输出连接器 (7)第一节、信号输入输出连接器定义 (7)第二节、DI 数字量信号输入连接器定义 (8)第三节、DO 数字量信号输出连接器定义 (8)第四章跳线器设置 (10)第一节、AD 模拟量输入跳线器设置 (10)第二节、DA 模拟量输出跳线器设置 (10)第三节、电流输出跳线器设置 (12)第五章各种信号的连接方法 (13)第一节、AD 模拟量输入的信号连接方法 (13)第二节、DA 模拟量输出的信号连接方法 (14)第三节、电流信号输出的连接方法 (15)第四节、DI 数字量输入的信号连接方法 (15)第五节、DO 数字量输出的信号连接方法 (15)第六节、CNT 定时/计数器信号的连接方法 (16)第六章数据格式、排放顺序及换算关系 (17)第一节、AD 模拟量输入数据格式及码值换算 (17)第二节、AD 单通道与多通道采集时的数据排放顺序 (17)第三节、DA 模拟量输出数据格式及码值换算 (18)第七章定时/计数器8254 的使用方法 (19)第一节、六种工作方式概述 (19)第二节、对未知频率信号源进行测频工作的说明 (21)第八章产品的应用注意事项、校准、保修 (23)第一节、注意事项 (23)第二节、AD 模拟量输入的校准 (23)第三节、DA 模拟量输出的校准 (23)第四节、DA 使用说明 (23)第五节、保修 (24)PCI2366 数据采集卡硬件使用说明书第一章功能概述版本：V6.1.11信息社会的发展，在很大程度上取决于信息与信号处理技术的先进性。
数字信号处理技术的出现改变了信息与信号处理技术的整个面貌，而数据采集作为数字信号处理的必不可少的前期工作在整个数字系统中起到关键性、乃至决定性的作用，其应用已经深入到信号处理的各个领域中。
实时信号处理、数字图像处理等领域对高速度、高精度数据采集卡的需求越来越大。
ISA 总线由于其传输速度的限制而逐渐被淘汰。
我公司推出的 PCI2366 数据采集卡综合了国内外众多同类产品的优点，以其使用的便捷、稳定的性能、极高的性价比，获得多家试用客户的一致好评，是一款真正具有可比性的产品，也是您理想的选择。
第一节、产品应用本卡是一种基于 PCI 总线的数据采集卡，可直接插在 IBM-PC/AT 或与之兼容的计算机内的任一 PCI插槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。
也可构成工业生产过程监控系统。
它的主要应用场合为：◆电子产品质量检测◆信号采集◆过程控制◆伺服控制第二节、总线及制作工艺特点◆ 32 位 PCI 总线，支持 PCI2.2 协议，真正实现即插即用◆支持 5V PCI 总线◆ FPGA 接口芯片设计，具有极高的保密性，特别适合 OEM 合作第三节、AD 模拟量输入功能◆转换器类型：ADS774JP◆输入量程：±10V、±5V、0～10V◆转换精度：12 位(Bit)◆采样速率：100KHz(10 微秒/点)，不提供精确的硬件分频功能◆模拟通道输入数: 16 路单端或 8 路双端输入◆ AD 部分硬件增益：1~1000 倍◆放大器增益 G 与电阻NG的运算关系为：G＝1＋50KΩ/N G放大器增益与电阻NG的对应关系如表 1.1 所示：◆转换时间：8us◆模拟输入阻抗: >100MΩ◆放大器建立时间：10us◆放大器增益误差： 0.024%◆非线性误差：±1LSB(最大)◆系统测量精度：0.1%◆工作温度范围：-40 ～ +85℃◆存储温度范围：-40℃～ +120℃阿尔泰科技发展有限公司第四节、DA 模拟量输出功能◆转换器类型: DAC7625◆转换精度：12 位(Bit)◆电压输出量程：±10V、±5V、0～10V、0～5V◆电流输出范围：0～10mA、4～20mA◆ DA 输出：4 路电压输出或者 2 路电流和 2 路电压输出◆非线性误差：±2LSB(最大)◆建立时间：10μS◆输出阻抗：0.2Ω◆工作温度范围：-40 ～ +85℃◆存储温度范围：-40℃～ +120℃第五节、DI 数字量输入功能◆通道数：16 路◆电气标准: TTL 兼容◆最大吸收电流：小于 0.5mA(毫安)◆高电平的最低电压：2V◆低电平的最高电压：0.8V第六节、DO 数字量输出功能◆通道数：16 路◆电气标准: TTL 兼容◆高电平的最低电压：3.98V◆低电平的最高电压：0.26VPCI2366 数据采集卡硬件使用说明书版本：V6.1.11 第七节、CNT定时/计数器8254◆计数器通道个数：三个独立的减法计数器◆计数器位数：16Bit◆操作类型(OperateType)：四种操作类型软件可选◆计数方式(CountMode)：六种计数方式软件可选◆计数类型(CountType)：二进制计数和 BCD 码计数◆输入电气标准(CLKn、GATEn)：低电平的最高电压为 0.8V，高电平的最低电压为 2.2V◆输出电气标准(OUTn)：低电平的最高电压为 0.4V，高电平的最低电压为 3.0V第八节、其他指标◆板载时钟振荡器: 2MHz阿尔泰科技发展有限公司第一节、主要元件布局图第二章 元件布局图及简要说明第二节、主要元件功能说明请参考第一节中的布局图，了解下面各主要元件的大体功能。
一、信号输入输出连接器XS1：模拟量信号输入引线插座 XS2：开关量输入信号引线插座 XS3：开关量输出信号引线插座以上连接器的详细说明请参考《信号输入输出连接器》章节。
二、电位器RP1：A/D 电路满度调整电位器RP2：A/D 电路双极性零点调整电位器 RP3：A/D 电路单极性零点调整电位器 RP4：DA0输出电压零点调整电位器 RP5：DA0输出电压满度调整电位器 RP6：DA1输出电压零点调整电位器 RP7：DA1输出电压满度调整电位器 RP8：DA2输出电压零点调整电位器PCI2366 数据采集卡硬件使用说明书RP9：DA2输出电压满度调整电位器RP10：DA3输出电压零点调整电位器RP11：DA3输出电压满度调整电位器以上电位器的详细说明请参考《产品的应用注意事项、校准、保修》章节。
三、跳线器XF1、XF3：模拟电压输入量程选择XF2、XF4：模拟电压输入单端、双端选择XF5～ XF12：DA0～DA3 输出电压、极性选择XF5～ XF8，XF13～ XF18：I out0、I out1电流输出范围选择以上跳线器的详细说明请参考《跳线器设置》章节。
阿尔泰科技发展有限公司第三章 信号输入输出连接器第一节、信号输入输出连接器定义关于 37 芯 D 型插头 XS1 的端口定义（图形方式）～PCI2366 数据采集卡硬件使用说明书版本：V6.1.11注明：（一）、关于CH0-CH15信号的输入连接方法请参考《AD模拟量输入的信号连接方法》章节；（二）、关于VOUT0～VOUT3信号的输出连接方法请参考《DA模拟量输出的信号连接方法》章节；（三）、关于IOUT0～IOUT1信号的输出连接方法请参考《电流信号输出的连接方法》章节；（四）、关于EOUT0～EOUT3、EGATE0～EGATE3和ECLK0～ECLK3的具体连接方法定义请参考《定时/计数器8254的使用方法》章节。
第二节、DI 数字量信号输入连接器定义关于20芯插头XS2的端口定义(图片形式)关于20芯插头XS2的管脚定义(表格形式)第三节、DO 数字量信号输出连接器定义关于20芯插头XS3的端口定义(图片形式)阿尔泰科技发展有限公司关于20芯插头XS3的管脚定义(表格形式)PCI2366 数据采集卡硬件使用说明书第四章 跳线器设置版本：V6.1.11第一节、AD 模拟量输入跳线器设置一、AD 模拟信号输入单双端方式选择二、AD 模拟信号输入量程选择第二节、DA 模拟量输出跳线器设置一、DA0 通道输出量程选择阿尔泰科技发展有限公司二、DA1 通道输出量程选择三、DA2 通道输出量程选择四、DA3 通道输出量程选择PCI2366 数据采集卡硬件使用说明书第三节、电流输出跳线器设置一、Iout0 输出设置 版本：V6.1.11二、Iout1 输出设置阿尔泰科技发展有限公司第五章 各种信号的连接方法第一节、AD 模拟量输入的信号连接方法一、AD 单端输入连接方法单端方式是指使用单个通路实现某个信号的输入，同时多个信号的参考地共用一个接地点。
此种方 式主要应用在干扰不大，通道数相对较多的场合。
单端方式的实现另外需要借助相关跳线器的设置，请 参考《AD 模拟信号输入单双端方式选择》章节。
可按下图连接成模拟电压单端输入方式，16路模拟输入信号连接到CH0～CH15端，其公共地连接到AGND 端。
图中的“模拟信号输入连接器”的定义请参考《信号输入输出连接器定义》章节。
二、AD 双端输入连接方法双端输入方式是指使用正负两个通路实现某个信号的输入，该方式也叫差分输入方式。
此种方式主 要应用在干扰较大，通道数相对较少的场合。
双单端方式的实现另外需要借助相关跳线器的设置，请参 考《AD 模拟信号输入单双端方式选择》章节。
在双端输入方式下，其所有AD 通道的分配情况如下表：CH0[IN00+] CH8[IN00-]CH2[IN02+]扰信号，提高采集精度。
8路模拟输入信号的正端分别接到IN00+～IN07+端，其模拟输入信号的负端分别接到IN00-～IN07- 端，并且IN00-～IN07-端分别与AGND 之间接一只几十K Ω至几百K Ω的电阻（当现场信号源内阻小于100Ω时，该电阻应为现场信号源内阻的1000倍；当现场信号源内阻大于100Ω时，该电阻应为现场信号源内阻的2000倍），为仪表放大器输入电路提供偏置。
PCI2366 数据采集卡硬件使用说明书图中的“模拟信号输入连接器”的定义请参考《信号输入输出连接器定义》章节。
版本：V6.1.11第二节、DA 模拟量输出的信号连接方法图中的“模拟信号输出连接器”的定义请参考《信号输入输出连接器定义》章节。
现场设备阿尔泰科技发展有限公司第三节、电流信号输出的连接方法（R L ）如上图所示，本板用于电流输出时，外部电源(Vpwr)应满足如下要求：R L ·Imax + 7V ≤Vpwr ≤36V ，注明：1、R e 为现场设备的负载，且 0≤R L ≤1k Ω。
