3d3s课程设计一、课程目标知识目标：1. 学生能够理解3D建模的基本概念，掌握3D3S软件的基本操作界面与功能。
2. 学生能够描述并运用3D3S软件进行简单的三维模型构建与编辑。
3. 学生掌握3D3S在工程与建筑设计中的应用，理解模型尺寸、比例和空间关系。
技能目标：1. 学生能够独立操作3D3S软件，进行基础模型的创建与修改。
2. 学生通过实践，提高空间想象力与立体构成能力，能将设计方案转化为三维模型。
3. 学生通过团队协作，完成一个简单的三维设计项目，展示其技术操作与创新能力。
情感态度价值观目标：1. 学生培养对三维设计与建模的兴趣，增强对工程与建筑学科的认识与探索欲望。
2. 学生在学习过程中形成耐心细致的工作态度，提高面对困难的解决能力。
3. 学生通过创意设计，培养创新意识，强化个人作品的美学评价与批判性思维。
课程性质：本课程为信息技术与工程学科结合的实践课程，侧重于学生动手能力和创新思维的培养。
学生特点：考虑到学生年级特点，已具备一定的计算机操作能力，对于三维空间概念有初步认识，但对专业软件操作尚属初学阶段。
教学要求：课程需结合学生实际情况，由浅入深进行教学，注重理论与实践相结合，强调学生在学习过程中的主动探索与合作交流，以实现课程目标的具体学习成果。
二、教学内容本课程教学内容围绕以下三个方面进行组织：1. 3D3S软件基础知识：- 软件安装与界面认识- 常用工具栏功能介绍- 基本操作命令与快捷键2. 3D建模与编辑：- 三维模型创建方法- 模型尺寸与比例调整- 常见三维编辑工具使用（如拉伸、旋转、缩放等）3. 3D3S在工程与建筑设计中的应用：- 建筑模型构建实例分析- 工程模型尺寸标注与细节处理- 色彩、材质与贴图应用教学大纲安排如下：第一周：3D3S软件安装与界面认识，基本操作命令学习。
第二周：三维模型创建方法与简单编辑工具实践。
第三周：建筑模型构建实例分析与操作演练。
第四周：工程模型尺寸标注、色彩材质应用及细节处理。
各种结构自录精品演示【幸福兄专贴】问答实录1、问题：框架演示中.建筑物X、Y轴风荷载的体形系数是08、-0。
5吗？怎么0。
8与—0。
5在X、-X、Y、-Y方向全布置上了啊？山墙端不是—0。
7吗？不懂了～也就是说风荷载2和3是不是应该包含山墙的-0。
7啊？（应该6种工况吧）怎么你的演示不是呢（老兄的演示是4种工况)？2、有一个问题，看老兄的整体网架的那个演示中，网架支座定义：1。
把上弦支座处定义为铰接；2.把柱子单元释放，顶端为铰接；老兄选择的是第2种.那么疑问:如果按第1种方法建模，计算出来的柱子会偏于不安全；如果按第2种方法建模，就不能进行网架支座设计。
请问老兄对这样的结构支座怎么设计？3、第一个演示中带行车格构柱的问题：从截面库中选择的如果直接用格构柱截面，软件做了格构柱整体稳定计算。
若是自己建立的(桁架）格构柱，软件只算单根的,那么这时的整体稳定,老兄是怎么考虑的?幸福:1，请注意我第一个帖子,这仅仅是表示一种思路,不代表绝对正确，正确的风荷载考虑我在网架演示中已经操作过。
所以在框架演示中不再重复.2,网架问题:最正确的分析方法就是整体分析，所以网架在柱顶连接的地方在计算上是不能设置成支座的，如果该地方设置成支座,那么下面的柱子分析就毫无意义了,所以在大多数情况下,整体分析应该参考我的思路,当然,特殊情况可以再做变动。
3，格构柱问题：目前基本上所有的程序都是这样处理，当然，具体到连锥条也按照单独构件建到模型中去对这些构件的分析来说是可行的,但是这对荷载传递来说是极不方便的，因为实际情况是整个柱子承受内力,格构柱细分后,你就不清楚到底那些细分的构件要分担多少内力，也当然,这个问题还可以通过增加刚性杆来作为内力的过渡,但也毕竟很麻烦，目前3D3S格构截面的类型相对少点,下个版本应该会有改善。
软件实际上并不是演算单根的稳定，程序是按照规范以及一些权威的参考书来演算整体单肢以及缀条的强度以及稳定的。
各种结构自录精品演示【幸福兄专贴】问答实录1、问题：框架演示中。
建筑物X、Y轴风荷载的体形系数是08、-0。
5吗?怎么0.8与—0.5在X、—X、Y、-Y方向全布置上了啊？山墙端不是-0.7吗？不懂了~也就是说风荷载2和3是不是应该包含山墙的—0.7啊?(应该6种工况吧）怎么你的演示不是呢（老兄的演示是4种工况）？2、有一个问题，看老兄的整体网架的那个演示中，网架支座定义：1。
把上弦支座处定义为铰接；2。
把柱子单元释放，顶端为铰接;老兄选择的是第2种.那么疑问：如果按第1种方法建模，计算出来的柱子会偏于不安全;如果按第2种方法建模，就不能进行网架支座设计。
请问老兄对这样的结构支座怎么设计？3、第一个演示中带行车格构柱的问题：从截面库中选择的如果直接用格构柱截面，软件做了格构柱整体稳定计算。
若是自己建立的（桁架)格构柱，软件只算单根的,那么这时的整体稳定,老兄是怎么考虑的?幸福：1，请注意我第一个帖子,这仅仅是表示一种思路，不代表绝对正确,正确的风荷载考虑我在网架演示中已经操作过。
所以在框架演示中不再重复。
2,网架问题：最正确的分析方法就是整体分析,所以网架在柱顶连接的地方在计算上是不能设置成支座的,如果该地方设置成支座,那么下面的柱子分析就毫无意义了,所以在大多数情况下，整体分析应该参考我的思路,当然,特殊情况可以再做变动.3，格构柱问题：目前基本上所有的程序都是这样处理，当然,具体到连锥条也按照单独构件建到模型中去对这些构件的分析来说是可行的，但是这对荷载传递来说是极不方便的，因为实际情况是整个柱子承受内力，格构柱细分后，你就不清楚到底那些细分的构件要分担多少内力,也当然，这个问题还可以通过增加刚性杆来作为内力的过渡，但也毕竟很麻烦,目前3D3S格构截面的类型相对少点,下个版本应该会有改善。
软件实际上并不是演算单根的稳定，程序是按照规范以及一些权威的参考书来演算整体单肢以及缀条的强度以及稳定的。
各种结构自录精品演示【幸福兄专贴】问答实录1、问题：框架演示中。
建筑物X、Y轴风荷载的体形系数是08、-0。
5吗?怎么0.8与—0.5在X、—X、Y、-Y方向全布置上了啊？山墙端不是-0.7吗？不懂了~也就是说风荷载2和3是不是应该包含山墙的—0.7啊?(应该6种工况吧）怎么你的演示不是呢（老兄的演示是4种工况）？2、有一个问题，看老兄的整体网架的那个演示中，网架支座定义：1。
把上弦支座处定义为铰接；2。
把柱子单元释放，顶端为铰接;老兄选择的是第2种.那么疑问：如果按第1种方法建模，计算出来的柱子会偏于不安全;如果按第2种方法建模，就不能进行网架支座设计。
请问老兄对这样的结构支座怎么设计？3、第一个演示中带行车格构柱的问题：从截面库中选择的如果直接用格构柱截面，软件做了格构柱整体稳定计算。
若是自己建立的（桁架)格构柱，软件只算单根的,那么这时的整体稳定,老兄是怎么考虑的?幸福：1，请注意我第一个帖子,这仅仅是表示一种思路，不代表绝对正确,正确的风荷载考虑我在网架演示中已经操作过。
所以在框架演示中不再重复。
2,网架问题：最正确的分析方法就是整体分析,所以网架在柱顶连接的地方在计算上是不能设置成支座的,如果该地方设置成支座,那么下面的柱子分析就毫无意义了,所以在大多数情况下，整体分析应该参考我的思路,当然,特殊情况可以再做变动.3，格构柱问题：目前基本上所有的程序都是这样处理，当然,具体到连锥条也按照单独构件建到模型中去对这些构件的分析来说是可行的，但是这对荷载传递来说是极不方便的，因为实际情况是整个柱子承受内力，格构柱细分后，你就不清楚到底那些细分的构件要分担多少内力,也当然，这个问题还可以通过增加刚性杆来作为内力的过渡，但也毕竟很麻烦,目前3D3S格构截面的类型相对少点,下个版本应该会有改善。
软件实际上并不是演算单根的稳定，程序是按照规范以及一些权威的参考书来演算整体单肢以及缀条的强度以及稳定的。

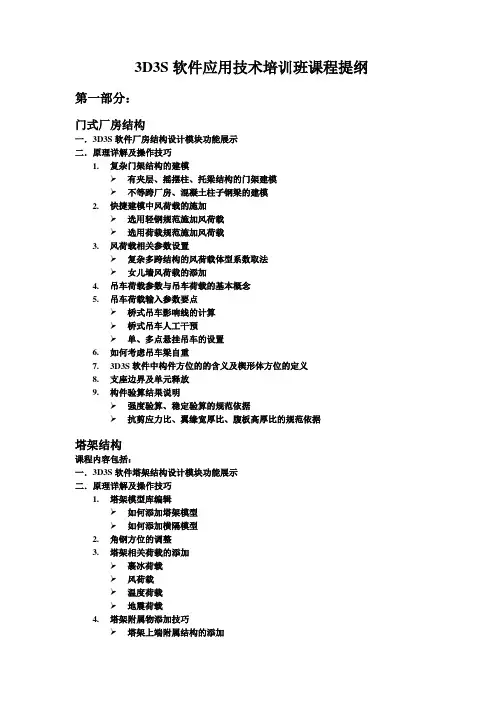

3D3S软件应用技术培训班课程提纲第一部分：门式厂房结构一．3D3S软件厂房结构设计模块功能展示二．原理详解及操作技巧1.复杂门架结构的建模有夹层、摇摆柱、托梁结构的门架建模不等跨厂房、混凝土柱子钢梁的建模2.快捷建模中风荷载的施加选用轻钢规范施加风荷载选用荷载规范施加风荷载3.风荷载相关参数设置复杂多跨结构的风荷载体型系数取法女儿墙风荷载的添加4.吊车荷载参数与吊车荷载的基本概念5.吊车荷载输入参数要点桥式吊车影响线的计算桥式吊车人工干预单、多点悬挂吊车的设置6.如何考虑吊车梁自重7.3D3S软件中构件方位的的含义及楔形体方位的定义8.支座边界及单元释放9.构件验算结果说明强度验算、稳定验算的规范依据抗剪应力比、翼缘宽厚比、腹板高厚比的规范依据塔架结构课程内容包括：一．3D3S软件塔架结构设计模块功能展示二．原理详解及操作技巧1.塔架模型库编辑如何添加塔架模型如何添加横隔模型2.角钢方位的调整3.塔架相关荷载的添加裹冰荷载风荷载温度荷载地震荷载4.塔架附属物添加技巧塔架上端附属结构的添加塔架爬梯的添加多高层结构一．3D3S软件多高层结构设计模块功能展示二．原理详解及操作技巧1.标准层与三维模型的关系标准层的建立，柱、梁、剪力墙等的添加标准层的组装及隔板风荷载的快速添加2.刚性隔板、弹性楼板、与导荷载板的联系与区别3.构件的属性定义要点楼层属性构件类别属性4.剪力墙结构网格的划分要点与检查方法5.风荷载施加的三种方法及联系与区别、对迎风面构件的影响如何通过隔板添加风荷载如何通过添加板面荷载来添加风荷载如何通过导荷载的方式添加风荷载6.地震作用参数选取及温度荷载的施加7.构件超出楼层范围的解决办法8.如何处理结构约束不足问题9.构件计算长度取法及设定技巧10.结构总体信息说明11.钢构件验算结果说明强度验算、稳定验算的规范依据抗剪应力比、翼缘宽厚比、腹板高厚比的规范依据12.混凝土构件验算结构说明实体建造系统及辅助结构工具箱一．3D3S软件实体建造系统模块功能展示二．辅助结构工具箱功能展示三．模型实例展示及操作技巧1.非规则结构的建模门架与框架混合结构的建模非规则门架结构的建模2.非规则结构的节点设计门架与框架混合结构实体模型的节点设计非规则门架结构实体模型的节点设计3.非规则机构的图纸绘制门架与框架混合结构的施工图绘制非规则门架结构图纸及加工图绘制4.节点编辑功能的使用说明第二部分：3D3S桁架、屋架结构模块一．3D3S钢管桁架结构设计模块功能展示二．软件建模原理详解及操作技巧展示1.如何建立桁架屋架模型；快捷建模菜单各参数的设置；如何建立复杂曲线桁架；结构体系的选择；腹杆铰接设置方法及对整体结构的影响；2.荷载输入方法及要点；如何利用3D3S分层分组功能快速选择要施加荷载的面；风荷载输入时各种参数的设置；生成导荷载面时参数的设置；3.空间桁架非线性稳定分析；如何施加初始缺陷；非线性极限稳定分析参数的设置；非线性极限稳定分析结果的读取；4.管桁架相贯节点验算；节点形式定义；腹杆定位位置的调整；5.桁架后处理模型的操作讲解；相贯前弦杆的编辑；主管和二级主管的设置；杆件相贯顺序的设置；特殊相贯节点的处理；弦杆腹杆杆件编号；6.架屋架施工图绘制过程及技巧；7.如何利用3D3S出钢管桁架出相贯线加工数据；网架网壳结构一．3D3S网架网壳结构设计模块功能展示二．实例模型介绍及建模技巧1.利用3D3S建模提供的各种建模功能建立结构模型；网架材料库的选择；如何考虑网架节点自重；如何建立曲线或斜坡网架的模型；如何设置网架支座的弹簧刚度；如何建立混合结构（网架网壳与其他结构的联合体）模型；2.荷载输入方法及要点；如何利用3D3S分层分组功能快速选择要施加荷载的面；风荷载输入时各种参数的设置；生成导荷载面时参数的设置；3.网壳非线性稳定计算的方法；如何施加初始缺陷；非线性极限稳定分析参数的设置；非线性极限稳定分析结果的读取；4.网架网壳杆件验算；规范选择要考虑的因素；同一模型不同支座设置验算结果的包络；5.网架网壳节点设计；螺栓球节点设计、焊接球节点设计、同一结构螺栓球焊接球混合设计；螺栓球节点孔方向自动拟合；6.网架网壳施工图绘制过程；幕墙结构3D3S幕墙模块功能介绍及建模技巧1.框式幕墙；2.标准点支单元、大门单层索网；3.采光顶、雨棚；4.异型玻璃板块分析；5.幕墙热工分析；3D3S索膜结构模块3D3S索膜结构模块功能介绍及建模技巧1.各种形状组合索膜结构的建模方法；索膜结构单元划分疏密的控制和优劣评价；膜层、支撑层的设置需要考虑的因素；膜材料性质的定义；膜材料经纬向定义；2.找形参数设置及找形方法介绍；索膜结构计算体系的选择；形状参数和应力参数的物理意义及对找形结果的影响；主动索和被动索的设置和查询；3.索膜结构荷载输入方法；4.索膜结构分析；5.膜结构裁剪功能介绍及演示；膜结构裁剪方法的选择；如何根据膜材幅宽调整裁剪线；膜裁剪片补偿量的设置；膜裁剪片的标注；张拉预应力钢结构及非线性结构分析3D3S非线性分析模块功能模块及使用技巧1.预张力结构初始态分析原理简介及操作要点；2.张弦梁结构非线性分析步骤；预张力设置需考虑的因素；初始状态找形的方法；荷载态非线性分析；3.单层网壳的极限承载力分析；网壳初始缺陷施加；非线性极限承载力分析参数的设置；非线性极限承载力分析结果的读取；3D3S软件中对应于新抗震规范及网格规范的一些调整。
