- 1 -快速安装说明3D3S Insatll Instructions同济大学3D3S 研发组 上海同磊土木工程技术有限公司重要信息:请在安装前阅读本说明,为了确保安装成功,请严格按照下列步骤进行3D3S 单机锁、网络锁的外形如下图所示:Sense IV单机锁SenseIV网络锁 Codemeter锁软件锁支持的操作系统环境:windows 2003 server、windows Xp、windows Vista、windows7 32位/64位、windows8 32位/64位;目前3D3SV12.1支持32位、64位AutoCAD2010-2012版本请确保您的机器的USB接口可以正常工作。
请确保您在安装软件及硬件锁驱动时具有计算机的管理员权限。
请确保您的客户端电脑可以通过网络正常访问到服务器- 2 -目录单机版安装步骤 (4)步骤一请正确安装AutoCad (4)步骤二请安装3D3S软件 (4)步骤三启动3D3S软件,查看单位和软件模块信息 (8)网络版安装步骤 (8)一、服务器端安装和设置 (10)步骤一: 网络锁服务程序的安装和卸载 (10)二、客户端安装步骤 (14)步骤一登录服务器 (35)步骤二查看单位和软件功能模块信息 (38)- 3 -单机版安装步骤步骤一请正确安装AutoCad2010-2012正确安装AutoCad2010-2012,安装完成后请启动CAD,确保CAD能够正常使用。
然后请退出CAD。
步骤二请安装3D3S软件1找到3D3S软件安装程序所在的文件夹,双击3D3S安装盘.exe2如果是初次安装则按默认设置安装即可- 4 -- 5 -程序文件安装完毕后自动安装软件锁驱动程序- 6 -我们建议按照默认目录进行安装。
3如果是以前有低版本软件,则程序会提示先将低版本卸载,卸载完成后再次双击3D3S安装盘.exe进行安装即可如下图:4 安装完毕后,插上硬件锁开始写入锁授权,开始菜单--打开3D3SV12.1文件夹SenseIV锁激活如下:- 7 -- 8 -Codemeter 锁激活:在桌面双击授权文件即可- 9 - 步骤三 启动3D3S 软件,查看单位和软件模块信息。
1

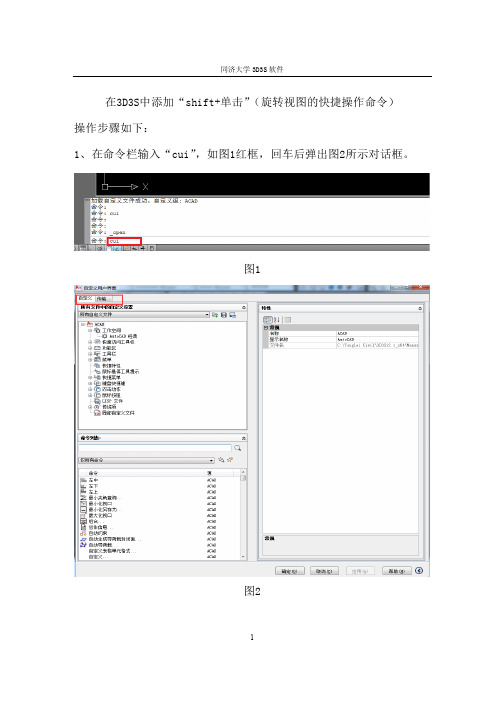

在3D3S中添加“shift+单击”(旋转视图的快捷操作命令)
操作步骤如下:
1、在命令栏输入“cui”
,如图1红框,回车后弹出图2所示对话框。
图1
图2
2
2、点击图2红框中的“传输”
,出现图3界面:
图3
3、点击图3红框中的打开文件图标,选择打开AUTOCAD2010安装目录下的acad.cuix文件(这个文件要求是没有修改过的,一般大小是278K),如图4所示。
图4
4、打开后界面如图5所示,点击红框中的“鼠标按钮”—“shift+单击”,
出现按钮3“透明动态观察”,选中它,右键复制。
3
5、将复制的命令粘贴到图6红框对应的位置。
4
5
图6
6、最后,点击图6右下角的“确定”按钮,就完成添加了。
3D3S软件园地Building StructureWe learn we go 3D3S-V10.0膜结构新功能介绍3D3S软件研发部(同济大学上海 200092)织物膜材是正交异性的材料,在3D3S-V9.0及其更早的版本里对于膜材是按各向同性材料计算的,这种简化处理在中小工程中有足够的精度,但不能适应大型膜结构工程的要求。
3D3S-V10.0在这方面做了改进,本文将简单介绍一下软件这部分改进的内容。
1.膜材材性定义选择结构编辑→膜层编辑→膜材材性,弹出菜单如图1。
图1膜材材性菜单菜单面板上有各向同性的勾选项,如果勾选该项,用户仅输入膜材的经向材料参数(弹性模量、泊松比、强度标准值),软件按各向同性膜材进行计算;如果去除各向同性勾选项,用户需输入膜材的经向和纬向材料参数(弹性模量、泊松比、强度标准值),软件按正交异性膜材进行计算。
2.膜材经向纬向定义选择结构编辑→膜层编辑→定义膜材主轴方向,弹出菜单如图2。
图2 定义膜单元主轴方向菜单软件提供了平行形、放射形和环形三种膜单元主轴方向排列方式,用户可以方便地定义膜单元的经向方向。
点选平行形,软件要求输入起点和终点坐标,两点确定的方向就是膜单元的经向方向,起点和终点坐标可以手动输入,也可以直接在屏幕上点取,如图3所示,分别点取A点和B点(A点和B点可在屏幕上根据用户需要任意点取),两点的坐标值自动显示在起点和终点的坐标栏里,按<定义…>按钮选择欲定义的膜单元,按<关闭>按钮退出。
图3 平行形定义膜单元经向方向67 Building Structure 3D3S 软件园地We learn we go 点选放射形和环形,软件仅要求输入中心点坐标,中心点坐标可以手动输入,也可以直接在屏幕上点取,点取中心C 点(见图4、图5),该点的坐标值自动显示在中心点坐标栏里,按<定义…>按钮选择欲定义的膜单元,按<关闭>按钮退出,图4和图5分别为放射形和环形定义膜单元经向方向示意图。
pkpm VS 3d3s目前国内用户最多当属建研院的PKPM系列软件以及同济大学3D3S系列空间钢结构软件;1,PKPM系列软件(STS、STXT、STPJ)钢结构方面的功能:1)门式刚架结构2)平面屋架、桁架结构3)钢支架结构4)空间钢框架、框-支撑结构PKPM-STS系列作为建研院开发多年的钢结构软件,在国内各地设计院拥有相当大的用户,其优点是紧扣规范,参数详尽,规则结构上设计效率比较高,后处理节点设计类型比较全面,带支撑柱脚节点设计混乱是STS的一个缺憾;最近推出的重钢设计软件STPJ填补了国内重钢设计以及后处理这方面的空白;缺点是不规则结构建模不便,计算误差大,后处理出图还有所欠缺,尽管一直在改善;钢屋架设计中风荷载添加麻烦,不准确,但钢屋架后处理出图是目前所有同类软件中最好的;屋主小评:STS在门式刚架设计以及规则多高层框架结构设计上比较有效率,后处理节点设计以及出图都不错,但是在带夹层门式刚架后处理节点设计上,不能在2维模型中很好处理;对复杂的三维空间框架模型,程序无法很好的模拟,风荷载误差比较大,后处理节点设计也无法达到要求。
屋主建议:不带夹层门式刚架以及规则三维空间框架结构,PKPM-STS系列能让你满意。
2,3D3S系列钢结构方面的功能:1)门式刚架2)钢屋架、平面、空间桁架3)多高层钢框架4)网架、网壳5)幕墙6)索膜结构7)空间任意结构8)施工过程跟踪分析3D3S系列作为建立在CAD平台上的钢结构设计软件,已有10多年的开发历史,在国内各地钢结构公司以及设计院有相当多的用户,这是一套相当全面的钢结构设计软件,几乎涵盖了钢结构的各种形式,其优点是CAD平台上的建模方式,相当灵活,程序具备完善的导荷载功能,可以完成任意结构的分析,在后处理上门式刚架、框架结构具备加工图的能力,桁架结构具备相贯线展开、输出相贯线切割数控数据的能力,网架、网壳结构具备加工图能力,膜结构具备膜裁剪能力;其缺点是由于建立在CADI平台上,受CAD的影响有时候稳定性不足,不过随着9.0才CAD2004以上版本的应用,稳定性问题已基本解决;前处理中部分设计参数不够完善,尤其多高层框架结构中,不过随着高层模块的推出,这个问题基本上可以解决了;后处理中,门式刚架节点类型不够完善,节点设计灵活性不够;多高层框架节点设计中,柱子变截面处梁柱节点设计的板件设计尺寸有误。
使用技巧用3D3S计算门式刚架、钢框架的使用技巧本文用《3D3S》计算门式刚架、钢框架的使用技巧和注意事项。
讨论了腹板计算比限值和蒙皮效应。
轻钢结构是近年来国内兴起的一种新型结构形式。
它的优点在于:可适应大跨度、大面积、大柱网联合厂房的要求;厂房建设速度快、收效早;结构自重较轻,可减少基础的投资。
鉴于以上优点,业主在厂房建设中大多愿意使用轻钢结构,我院在近年来厂房设计中轻钢结构大有超越混凝土结构的趋势。
笔者有幸完成了天津逸仙科学园(门式刚架)和三环乐喜新材料有限公司{钢框架)两个工程。
在设计过程中经过深入研究和频繁使用《3D3S),《钢结构设计规范GBJl7--88》《门式刚架轻型房屋钢结构技术规程ECSl02:98》和《冷弯薄壁型钢结构技术规范GBJl8--87》有几点体会拿出来供大家参考。
1 《3D3S》的使用《3D3S》是同济大学开发的用于钢结构设计的软件。
该软件可用于钢框架、门式刚架、自立塔架、钢屋架及吊车梁等各种钢结构的设计。
可用于平面分析,也可用于空间分析。
从使用角度来看,该软件学术分析强于实际工程的设计。
本院常用的是钢框架和门式刚架,由于门式刚架有快捷生成方式,这里并不多谈,主要讨论钢框架的计算。
《3D3S》的主要流程:建模一规定约束一截面-上荷载-内力分析一设计验算一节点一施工图。
基本操作可参见说明书,这里仅就使用中的几个问题加以讨论。
a、建模时一般只建立柱和主梁,次梁的建立可用主梁分段然后捕捉用分段后节点来建立。
如果遇到不规则框架可按规则框架建模,然后局部删除柱梁,必须注意这样会变节点和构件号。
b.规定约束时请注意次梁的约束,一般节点程序自动规定为固接,但一般框架次梁和主梁的连续铰接,这样必须将每个次梁选中然后将其两端转动使约束释放。
c.《3D3S》的线荷载输人非常方便,面荷载的输人有些繁琐,如果局部面荷载输错,那全部需要重输,所以需要谨慎。
《3D3S》的荷载中包括**和风荷载的计算,但是必须先计算**作用然后才能导风载。
3D同济D3S快速大学3D3S 软S De 速安软件研发中esig 安装中心|上海同gn V 装说同磊土木工V20说明工程技术有限020 限公司注意:3D3S* 请确* 请确* 请确* 请确为确保安装软件锁外形 3D3S 32位/ 3D3S 支持6确保您的机器确保您在安装确保您的客户确保您的客户装成功,请形图: Sense4单Design V264位、win Design V264位);其器的USB 接装软件及硬户端电脑可户端电脑上前请认真阅读单机锁 020软件锁dows8 32位020可兼容其中“变电构接口可以正常硬件锁驱动可以通过网上的所有杀3D3S 安装说 锁支持的操作/64位、wi 容的平台:支构架”模块常工作。
时具有计算络正常访问毒软件均有言说明,严格CodeMeter 网作系统环境indows 10 6支持AutoC 块支持64位算机的管理问到服务器有退出。
格按照下列步网络锁正面 境:windows 64位。
AD2014-20位中望CAD 员权限。
。
步骤操作。
s Vista 、win 018(2016D 2020。
ndows7以上仅A. 单1、 请正确安2、 请找到如果是单机版 安装请正确安装A 安装AutoCAD 请安装3D3S 3D3S 软件安是初次安装则装步骤AutoCAD20D2014-2018,S 软件 安装程序所在则按默认设置14-2018(2安装完成后在的文件夹,双置安装即可2016以上仅请启动CAD 双击“3D3S 仅支持64位,确保CAD 能Design V202)能够正常使用0.exe ” 。
然后请退出出CAD 。
1>如果之前安装盘.exe 2>如不是同安装即可;3>安装完成提示操作。
安装过3D3S 进行安装即版本软件,可 成后,启动软件S 同版本软件可; 可根据需要自件,会出现 件,则会在安自行选择是否“没有找到软 安装之前提示否卸载旧版软软件锁。
