GB208水泥密度试验方法介绍

精心整理水泥密度测定方法1适用范围适用于测定水硬性水泥的密度，也适用于测定采用本方法的其他粉状物料的密度。

2引用标准GB/T208-943定义4方法原理55.11cm,瓶颈刻度由0至24ml，且0～1ml 和18～24ml之间的最小刻度为0.1ml，其容量误差应不大于0.05ml。

容积刻度由瓶颈自上而下读数。

5.2恒温水槽温度差不大于0.2℃5.3天平精心整理分度值不大于0.01g5.4无水煤油符合GB253要求5.5烧杯规格为500ml5.6细铁丝或者细铜丝5.7烘箱温度控制110±5℃5.8小勺5.9滤纸5.10毛笔5.115.125.136操作步骤6.1实验前应将试样通过0.9mm方孔筛，在110±5℃烘箱的中间层烘干1h，取出置于干燥器内冷却至室温（室温应控制在20±1℃），备用；6.2洗净李氏瓶N个(具体数量看试验需要做的个数)，烘干，将无水煤油用橡皮管注入李氏瓶内至0到1ml刻度线后（以弯月面下弧为准），盖上瓶塞轻轻放入养护室恒温水槽内（要保证有煤油的部分全部没入水中并且不能淹没李精心整理氏瓶），使整个刻度部分浸入水中（水温控制在20±1℃），恒温30min，记下初始第一次读数V1（读数时，李氏瓶一定要竖直，视线应与液面弯月面下弧水平，数值以弯月面下弧为准）。

从恒温水槽中取出李氏瓶后，用搓成圆筒形型的滤纸棍（直径约为1cm）将李氏瓶细长颈内没有煤油的部份仔细擦干净，并用滤纸将瓶口擦干，用圆筒形滤纸棍将瓶口堵住。

称取干燥水泥试样精心整理6.4实验结束后，将滤纸折成三角形状坐于烧杯中铺开，用手往复摇动李氏瓶，将瓶中的煤油和水泥的液体倒在滤纸上过滤，往瓶中加入干净的煤油，继续摇动倒在滤纸上，往复几次，直至干净为止，不能用煤油清洗的部份，用铁丝伸入瓶中进行清除，然后用水清洗干净，放入烘箱中烘干，过滤后的煤油应进行回收到棕色瓶中，以备下次使用。

7安全与环境保护7.1油火灾发生；佩戴防护用品从事操作。

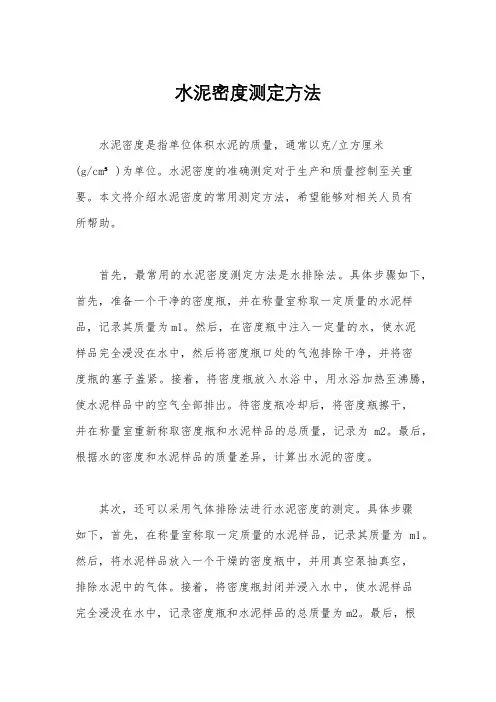

水泥密度测定方法水泥密度是指单位体积水泥的质量，通常以克/立方厘米(g/cm³)为单位。

水泥密度的准确测定对于生产和质量控制至关重要。

本文将介绍水泥密度的常用测定方法，希望能够对相关人员有所帮助。

首先，最常用的水泥密度测定方法是水排除法。

具体步骤如下，首先，准备一个干净的密度瓶，并在称量室称取一定质量的水泥样品，记录其质量为m1。

然后，在密度瓶中注入一定量的水，使水泥样品完全浸没在水中，然后将密度瓶口处的气泡排除干净，并将密度瓶的塞子盖紧。

接着，将密度瓶放入水浴中，用水浴加热至沸腾，使水泥样品中的空气全部排出。

待密度瓶冷却后，将密度瓶擦干，并在称量室重新称取密度瓶和水泥样品的总质量，记录为m2。

最后，根据水的密度和水泥样品的质量差异，计算出水泥的密度。

其次，还可以采用气体排除法进行水泥密度的测定。

具体步骤如下，首先，在称量室称取一定质量的水泥样品，记录其质量为m1。

然后，将水泥样品放入一个干燥的密度瓶中，并用真空泵抽真空，排除水泥中的气体。

接着，将密度瓶封闭并浸入水中，使水泥样品完全浸没在水中，记录密度瓶和水泥样品的总质量为m2。

最后，根据水的密度和水泥样品的质量差异，计算出水泥的密度。

另外，还可以利用水银排除法进行水泥密度的测定。

具体步骤如下，首先，在称量室称取一定质量的水泥样品，记录其质量为m1。

然后，将水泥样品放入一个干净的密度瓶中，再向密度瓶中注入一定量的水银，使水泥样品完全浸没在水银中。

接着，将密度瓶封闭并用振荡器震荡，使水泥样品中的气泡完全排出。

最后，将密度瓶放入水中，使水银不会外溢。

根据水银和水泥样品的总质量差异，计算出水泥的密度。

综上所述，水泥密度的测定方法有多种，但无论采用哪种方法，都需要严格按照操作规程进行，以确保测量结果的准确性和可靠性。

希望本文介绍的水泥密度测定方法能够对相关人员有所帮助，提高水泥生产和质量控制的水平。

十二、水泥(掺合料、细集料）表观密度试验一、目的检测水泥（掺合料、细集料）的表观密度，指导试验员按标准操作，确保检测结果科学、准确；指导配合比试验和进厂材料验收数量。

二、检测参数及执行标准表观密度；执行标准：GB/T 208—2014《水泥密度测定方法》；三、适用范围水泥、粉煤灰、矿渣粉、石灰石粉、油页岩粉、砂子（石子可打碎测）等表观密度检测。

四、职责试验员必须执行国家标准，按照标准操作，边做试验边做好记录，编制检测报告，并对检测数据负责。

五、样本大小及抽样方法以连续供应的500t相同等级的水泥为一批、掺合料200t为一批、细集料按500t为一批，不足时或需要检测时取一个样。

从运输工具、贮灰库或堆场中的不同部位取15份试样，每份试样1～3kg，混合拌匀，按四分法，缩取出比试验所需量大一倍的试样（称为平均样）。

六、仪器设备1.李氏瓶2.恒温水槽（控制在20±1℃）。

3.电子天平：精度0.01g。

4.温度计(0.1℃)。

5.蒸馏水（纯净饮用水）。

6.磁力棒、滤纸、小汤匙。

七、环境条件操作室：20±2℃，相对湿度：不低于50%。

八、检测步骤及数据处理1.水泥（掺合料、细集料）试样应预先通过0.90mm方孔筛，在110℃±5℃温度下烘干1h，并在干燥器内冷却至室温（20±1℃）2.称取水泥（掺合料、细集料）70g、粉煤灰50g、砂子60g、石子60g、矿粉60g，精确至0.01g。

可按实际情况增减称量材料质量，以便读取刻度值。

3.将蒸馏水（纯净饮用水）注入李氏瓶中至“0ml”到“1ml”之间刻度线后（选用磁力搅拌此时应加入磁力棒），盖上瓶塞放入恒温水槽内，使刻度部分浸入水中（水温应控）。

制在20±1℃），恒温至少30min,记下蒸馏水的初始（第一次）读数（V14.从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有蒸馏水的部分仔细擦干净。

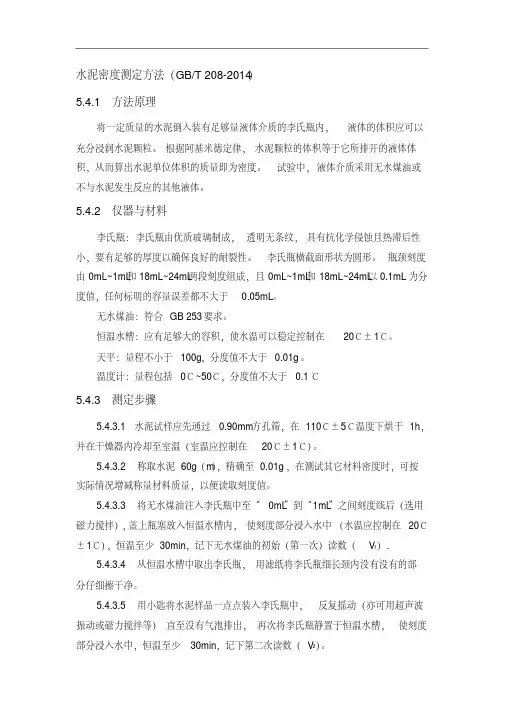

水泥密度测定方法（GB/T 208-2014）5.4.1 方法原理将一定质量的水泥倒入装有足够量液体介质的李氏瓶内，液体的体积应可以充分浸润水泥颗粒。

根据阿基米德定律，水泥颗粒的体积等于它所排开的液体体积，从而算出水泥单位体积的质量即为密度。

试验中，液体介质采用无水煤油或不与水泥发生反应的其他液体。

5.4.2 仪器与材料李氏瓶：李氏瓶由优质玻璃制成，透明无条纹，具有抗化学侵蚀且热滞后性小，要有足够的厚度以确保良好的耐裂性。

李氏瓶横截面形状为圆形。

瓶颈刻度由0mL~1mL和18mL~24mL两段刻度组成，且0mL~1mL和18mL~24mL以0.1mL为分度值，任何标明的容量误差都不大于0.05mL。

无水煤油：符合GB 253要求。

恒温水槽：应有足够大的容积，使水温可以稳定控制在20℃±1℃。

天平：量程不小于100g，分度值不大于0.01g。

温度计：量程包括0℃~50℃，分度值不大于0.1℃5.4.3 测定步骤5.4.3.1水泥试样应先通过0.90mm方孔筛，在110℃±5℃温度下烘干1h，并在干燥器内冷却至室温（室温应控制在20℃±1℃）。

5.4.3.2 称取水泥60g（m），精确至0.01g，在测试其它材料密度时，可按实际情况增减称量材料质量，以便读取刻度值。

5.4.3.3 将无水煤油注入李氏瓶中至“0mL”到“1mL”之间刻度线后（选用磁力搅拌），盖上瓶塞放入恒温水槽内，使刻度部分浸入水中（水温应控制在20℃±1℃），恒温至少30min，记下无水煤油的初始（第一次）读数（V1）.5.4.3.4 从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有没有的部分仔细擦干净。

5.4.3.5 用小匙将水泥样品一点点装入李氏瓶中，反复摇动（亦可用超声波振动或磁力搅拌等）直至没有气泡排出，再次将李氏瓶静置于恒温水槽，使刻度部分浸入水中，恒温至少30min，记下第二次读数（V2）。

水泥密度试验
水泥密度试验是测试水泥质量的数据指标之一，它可以用来检验水泥的抗碱性、抗滑���等特性，并可以衡量水泥质量的整体水平。

密度试验需要严格按照文件规定的方法进行，一旦出现问题，容易导致多种后果，通常以拖延现场施工进度及增加设备改造成本为主。

水泥密度试验主要包括4部分：准备、测定、称重与统计计算。

准备：
1. 按要求清洗袋子和罐子，然后用餐巾纸记录袋/罐编号；
2. 把水泥取一定重量（如200克），放入袋子/罐子；
3. 将袋子/罐子各自内表面滑动，重新记录袋/罐号；
4. 把袋子/罐子放入出处平稳，使水泥均匀分布，维持一定的状态。

测定：
将袋子或罐子在秤上称重，获得袋/罐重量。

称重：
1. 把空罐子放在数据宽秤上，重量记录；
3.计算袋/罐内水泥重量。

统计计算：
1. 按照测定袋/罐数量，统计水泥重量；
2. 计算水泥密度；
3. 按照标准要求判断水泥质量是否合格。

结束后，一定要将袋/罐、秤、检测仪等装备清洗干净，以待之后的测试。

同时，还应当把检测的数据记录妥善，并将结论报告给相关部门。

水泥密度试验是测量水泥质量的重要方法之一，要正确做好该试验，从审查和检验文件、准备工作、测定过程到判断结果，每一个环节都是十分重要的。

水泥比表面积测定的操作要点及影响因素浅析摘要：水泥比表面积是水泥物理性能的重要指标之一，对水泥的硬化速率、流动性、耐久性及强度等方面都有一定的影响。

准确测定水泥的比表面积，是判断水泥是否满足工程施工要求的重要条件。

本文就水泥比表面积测定的操作要点及影响因素进行阐述。

关键词：水泥比表面积；试验原理；操作要点；影响因素水泥比表面积测定包括水泥密度测定和水泥比表面积测定两部分，下面结合本人从事建材检测工作多年的经历浅谈水泥比表面积测定的一些个人见解，望能为当前试验人员提供有利参考，为工程建设提供科学准确的指导意见。

一、水泥密度的测定1、水泥密度的定义及试验原理水泥密度的定义：水泥单位体积的质量，单位为g/cm3。

水泥密度测定的试验原理：将一定质量的水泥倒入装有足够量液体介质的李氏瓶内，液体的体积应可以充分浸润水泥颗粒。

根据阿基米德定律，水泥颗粒的体积等于它所排开的液体体积，从而算出水泥单位体积的质量即为密度。

2、水泥密度测定的仪器设备水泥密度测定的主要仪器设备包括烘箱、电子天平、李氏瓶、恒温水槽、水银温度计等，这些仪器设备需经计量检定合格。

3、水泥密度测定的步骤水泥试样应预先通过0.90mm方孔筛，在110℃±5℃温度下烘干1h，并在干燥器内冷却至室温（室温应控制在20±1℃）。

称取水泥60g（m），精确至0.01g。

将无水煤油注入李氏瓶中至0mL~1mL之间刻度线后，盖上瓶塞放入恒温水槽内，使刻度部分浸入水中，确保装煤油部分完全浸入水中，水温应控制在20±1℃内，恒温至少30min，记下无水煤油的第一次读数（V1），或者调整至0mL。

从恒温水槽中取出李氏瓶，用小药匙将称好的水泥样品一点一点地装入李氏瓶中，反复摇动，直至没有气泡排出，再次将李氏瓶浸入恒温水槽，使煤油部分的细颈完全浸在水中。

恒温至少30min，记录第二次读数（V2）。

注意第一次读数和第二次读数时，恒温水槽的温度差不能大于0.2℃。

水泥密度测定方法水泥密度是指单位体积水泥的质量，通常用于评估水泥的品质和性能。

正确的水泥密度测定方法对于水泥生产和工程建设具有重要意义。

本文将介绍几种常用的水泥密度测定方法，希望能对相关领域的研究人员和工程技术人员有所帮助。

一、水泥密度测定原理。

水泥密度的测定原理主要是通过测量水泥的质量和体积，然后计算出水泥的密度。

水泥的密度与其成分、烧成温度、晶体结构等因素有关。

在实际测定中，可以采用排水法、气体比重法、密度计法等方法进行测定。

二、水泥密度测定方法。

1. 排水法。

排水法是一种简单易行的水泥密度测定方法。

具体操作步骤如下，首先，取一个容器，将一定质量的水泥样品放入容器中；然后，往容器中加入足够的水，使水泥样品完全浸没在水中；接着，轻轻振荡容器，使水泥样品中的气泡全部排出；最后，测量容器中的总质量，减去容器和水的质量，即可得到水泥的质量。

通过测量容器的体积，就可以计算出水泥的密度。

2. 气体比重法。

气体比重法是利用气体比重瓶来测定水泥密度的方法。

具体操作步骤如下，首先，将气体比重瓶清洗干净并晾干；然后，将水泥样品放入气体比重瓶中，再用干燥的石英砂填满瓶口，将瓶口抹干净；接着，将气体比重瓶浸入水中，使其完全浸没，然后将瓶口封闭，测量瓶中的水的质量；最后，根据水的质量和气体比重瓶的体积，即可计算出水泥的密度。

3. 密度计法。

密度计法是利用密度计来测定水泥密度的方法。

具体操作步骤如下，首先，将一定质量的水泥样品放入容器中，再往容器中加入一定体积的水，搅拌均匀；然后，将密度计浸入容器中，等待密度计指示稳定后，即可读取水泥的密度。

三、注意事项。

在进行水泥密度测定时，需要注意以下几点：1. 操作规范，在进行水泥密度测定时，需要按照标准操作规程进行，避免操作不当导致测定结果的误差。

2. 样品处理，水泥样品在测定前需要经过干燥和筛分等处理，以保证测定结果的准确性。

3. 仪器校准，对于使用仪器进行测定的方法，需要定期进行仪器的校准和维护，以确保测定结果的可靠性。

一、水泥比表面积检测1.依据标准GB/T 8074——2008 《水泥比表面积测定方法勃氏法》GB/T 208——2014 《水泥密度测定方法》2.实验设备勃氏透气仪、天平、恒温水浴、李氏瓶3.环境设施要求实验室相对湿度不大于50%；烘干箱温度灵敏度±1℃，天平精确到0.01g；水泥样品先通过0.9㎜方孔筛，再在110±5℃下烘干1h，并在干燥器中冷却至室温。

4.实验步骤水泥密度→试料层体积的测定→称取水泥试样→检查比表面积测定仪是否漏气→计算水泥样品的比表面积S1）测定水泥密度按照GB/T 208——20142）将无水煤油注入李氏瓶中至0——1毫升刻度线后，以稳页面下部为准盖上瓶塞，放入恒温水槽内，使刻度部分浸入水中，恒温30min，记下初始第一次读数；3）从恒温水浴取出李氏瓶，称取水泥60g，精准至0.01g，用小匙将水泥样品一点点的装入李氏瓶中反复摇动，亦可用超声波震动，至没有气泡排除；4）再次将李氏瓶放入恒温水槽中，恒温30min，记下第二次读数，第一次读数和第二次读数时恒温水槽的温度差不大于0.2℃，5）水泥体积应为第二次读数减去第一次读数，即水泥所排开的无水煤油的体积；6）水泥密度按下式计算：水泥密度ρ（g/cm³）=水泥质量（g）/体积差（cm³）结果计算到小数第三位，且取整数到0.01g/cm³，试验结果取两次测定结果的算术平均值，两次测定结果之差不得超过0.02g/cm³。

7）试料层空隙率ε的确定：PⅠ、PⅡ型水泥的空隙率采用0.500±0.005，其他水泥或粉料的空隙率采用0.530±0.005，当空隙率不能满足试样装至规定位置时，可适当改变空隙率，空隙率的调整以2000g砝码将试样压实至规定位置为准；8）试料层体积的确定：用水银排代发测定圆筒的试料层体积。

将穿孔板平放入圆筒内，再放入2片滤纸。

然后用水银注满圆筒，用玻璃瓶挤压圆筒上多余的水银，使水银面与圆筒面平齐，倒出水银称量（P1）,然后取出1片滤纸，在圆筒内加入适量的试样，再盖上1片滤纸后用捣器压实至规定高度（以2000g压力下至规定位置）。

水泥密度测定方法1 适用范围适用于测定水硬性水泥的密度，也适用于测定采用本方法的其他粉状物料的密度。

2 引用标准GB/T 208-943 定义水泥密度：表示水泥单位体积的质量，水泥密度的单位是g/cm3。

4 方法原理将水泥倒入装有一定量液体介质的李氏瓶内，并使液体介质充分地浸透水泥颗粒。

根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而计算出水泥单位体积的质量即为密度，为使测定的水泥不产生水化反应，液体介质采用无水煤油。

5 实验仪器及用品李氏瓶容积约为250cm3，瓶颈直接约为1cm,瓶颈刻度由0至24ml，且0～1ml和18～24ml之间的最小刻度为，其容量误差应不大于。

容积刻度由瓶颈自上而下读数。

恒温水槽温度差不大于℃天平分度值不大于无水煤油符合GB 253要求烧杯规格为500ml1细铁丝或者细铜丝烘箱温度控制110±5℃小勺滤纸毛笔称样盘干燥器方孔筛规格为6 操作步骤实验前应将试样通过方孔筛，在110±5℃烘箱的中间层烘干1h，取出置于干燥器内冷却至室温（室温应控制在20±1℃），备用；洗净李氏瓶N个(具体数量看试验需要做的个数)，烘干，将无水煤油用橡皮管注入李氏瓶内至0到1ml刻度线后（以弯月面下弧为准），盖上瓶塞轻轻放入养护室恒温水槽内（要保证有煤油的部分全部没入水中并且不能淹没李氏瓶），使整个刻度部分浸入水中（水温控制在20±1℃），恒温30min，记下初始第一次读数V1 （读数时，李氏瓶一定要竖直，视线应与液面弯月面下弧水平，数值以弯月面下弧为准）。

从恒温水槽中取出李氏瓶后，用搓成圆筒形型的滤纸棍（直径约为1cm）将李氏瓶细长颈内没有煤油的部份仔细擦干净，并用滤纸将瓶口擦干，用圆筒形滤纸棍将瓶口堵住。

称取干燥水泥试样60g，准确至，一手持称样盘，一手用小勺将称样盘中水泥试样慢慢装入李氏瓶内，防止堵塞（如有堵塞应先将瓶口的水泥用毛笔刷入瓶内，用手提住瓶口，轻轻的上下抖动直至水泥落入瓶底）。

水泥密度测定方法水泥密度是指单位体积水泥的质量。

在工程中，水泥密度的测定是一个重要的物理指标，用于评估水泥的质量和性能。

下面将介绍几种水泥密度测定的方法。

1. 试块法测定水泥密度：试块法是一种简单可靠的水泥密度测定方法。

首先，取一定量的干燥水泥样品，在规定的条件下，将其浇注至模具中，经过固化后，取出试块。

然后，测量试块的质量和体积，计算得到水泥的密度。

这种方法适用于各种类型的水泥，且操作方便快捷。

2. 漂浮法测定水泥密度：漂浮法是一种基于阿基米德原理的水泥密度测定方法。

首先，将干燥水泥样品放入水中，记录下浸泡后的总体积。

然后，再将水泥样品完全浸入水中，记录下水泥浸泡后的总体积。

通过计算水泥浸泡时排开的水的体积，可以得到水泥的体积。

最后，通过测量水泥样品的质量，可以计算得到水泥的密度。

3. 滴定法测定水泥密度：滴定法是一种利用体积滴定法测定水泥密度的方法。

首先，取一定量的干燥水泥样品，加入过量的稀盐酸溶液中，在搅拌的条件下，使水泥完全反应。

然后，继续滴加恶二葡胺溶液至呈现端点颜色变化。

根据滴加的恶二葡胺溶液量和水泥样品的质量，可以得到水泥的密度。

4. 丙酮饱和法测定水泥密度：丙酮饱和法是一种快速测定水泥密度的方法。

首先，将干燥水泥样品放入丙酮中，使其饱和。

然后，将饱和的水泥样品取出，并用纸巾擦去表面上多余的丙酮，以免影响测量。

接着，立即测量水泥样品的质量和体积，然后计算得到水泥的密度。

这种方法适用于各种类型的水泥，且快速方便。

需要注意的是，水泥密度的测定方法需要根据具体的需求和标准进行选择。

在实际应用中，为了保证测量准确性，应该重复测量多次，并取平均值作为最终结果。

同时，在测量过程中还应注意采用相应的安全措施，以防止水泥粉尘对人体的危害。

水泥的作业指导书1.试验项目：水泥密度(GB/T 208-1994)2.试验原理：将水泥倒入装有一定量液体介质的李氏瓶内，并使液体介质充分地浸透水泥颗粒。

根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而算出水泥单位体积的质量即为密度，为使测定的水泥不产生水化反应，液体介质采用无水煤油。

3.试验主要仪器设备：李氏瓶、恒温水槽、无水煤油。

4.试验过程：⑴将无水煤油注入李氏瓶中到０至１mL刻度线后（以弯月面下部为准），盖上瓶塞放入恒温水槽内，使刻度部分浸入水中（水温应控制在李氏瓶刻度时的温度），恒温30min，记下初始（第一次）读数。

⑵从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有煤油的部分仔细擦干净。

⑶水泥试样应预先通过0.90mm方孔筛，在110±5℃温度下干燥1h，并在干燥器内冷却至室温。

称取水泥60g，称准至0.01g。

⑷用小匙将水泥样品一点点的装入李氏瓶中，反复摇动（亦可用超声波震动），至没有气泡排出，再次将李氏瓶静置于恒温水槽中，恒温30min，记下（第二次）读数。

⑸第一次读数和第二次读数时，恒温水槽的温度差不大于0.2℃。

⑹水泥体积应为（第二次）读数减去初始（第一次）读数，即水泥所排开的无水煤油的体积（ml），水泥密度ρ(g/cm3)按下式计算：水泥密度ρ＝水泥质量(g)/排开的体积(cm3)5.试验结果处理：结果计算到小数第三位，且取整数到0.01g/cm3，试验结果取两次测定结果的算术平均值，两次测定结果之差不得超过0.02g/cm3。

1.试验项目：水泥细度(GB/T 1345-2005)2.试验原理：采用45μm方孔筛和80μm方孔筛对水泥试样进行筛析试验，用筛上筛余物的质量百分数来表示水泥样品的细度。

3.试验主要仪器设备：方孔筛0.09mm、方孔筛80μm、方孔筛45μm、负压筛析仪、天平。

4.试验过程：⑴称取已过0.09mm方孔筛的水泥样品（80μm方孔筛为25克；45μm方孔筛为10克），精确至0.01克⑵将称取的水泥样品放到80μm或45μm方孔筛内，将方孔筛放置在负压筛析仪的筛座上，盖上筛盖，接通电源，开动筛析仪连续筛析2分钟。

水泥密度测定方法水泥密度是指水泥在一定温度和压力下的质量密度，通常以克/立方厘米或克/毫升来表示。

水泥密度的准确测定对于水泥生产和质量控制非常重要。

下面将介绍一些常用的水泥密度测定方法。

首先，最常用的水泥密度测定方法之一是通过密度瓶法。

该方法需要用到一个标准密度瓶，首先将密度瓶清洗干净并晾干，然后将一定质量的水泥样品放入密度瓶中。

接着，用蒸馏水将密度瓶注满，然后将瓶口擦干净，确保水泥样品完全浸没在水中。

将密度瓶盖好，摇匀密度瓶，使水泥样品充分分散在水中，并排除气泡。

然后将密度瓶放入20℃的水浴中浸温15分钟，之后取出密度瓶，擦干外表，用天平称量密度瓶及水泥样品的总质量。

最后，根据测得的质量和密度瓶的体积计算水泥的密度。

其次，还可以通过气体比重法来测定水泥密度。

该方法利用气体比重计测定水泥的密度，首先需要将水泥样品在真空中干燥，然后放入气体比重计中。

通过测定水泥在气体比重计中的排气量和质量，可以计算出水泥的密度。

这种方法适用于一些特殊形状和小体积的水泥样品。

另外，还可以利用压实法来测定水泥密度。

该方法是将水泥样品放入一个已知容积的容器中，然后用一个标准重物对水泥样品进行压实，测量压实后的容器质量。

根据压实后的容器质量和水泥样品的质量，以及容器的体积，可以计算出水泥的密度。

除了上述方法外，还有一些其他的水泥密度测定方法，如利用水泥密度计、核磁共振法等。

不同的方法适用于不同形态和性质的水泥样品，选择合适的密度测定方法可以提高测定的准确性和可靠性。

总之，水泥密度的准确测定对于水泥生产和质量控制至关重要。

通过选择合适的测定方法，并严格按照操作规程进行操作，可以得到准确可靠的水泥密度数据，为水泥生产和质量控制提供重要参考依据。

水泥密度测定方法 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】水泥密度测定方法1 适用范围适用于测定水硬性水泥的密度，也适用于测定采用本方法的其他粉状物料的密度。

2 引用标准GB/T 208-943 定义水泥密度：表示水泥单位体积的质量，水泥密度的单位是g/cm3。

4 方法原理将水泥倒入装有一定量液体介质的李氏瓶内，并使液体介质充分地浸透水泥颗粒。

根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而计算出水泥单位体积的质量即为密度，为使测定的水泥不产生水化反应，液体介质采用无水煤油。

5 实验仪器及用品李氏瓶容积约为250cm3，瓶颈直接约为1cm,瓶颈刻度由0至24ml，且0～1ml 和18～24ml之间的最小刻度为，其容量误差应不大于。

容积刻度由瓶颈自上而下读数。

恒温水槽温度差不大于℃天平分度值不大于无水煤油符合GB 253要求烧杯规格为500ml细铁丝或者细铜丝烘箱温度控制110±5℃小勺滤纸毛笔称样盘干燥器方孔筛规格为6 操作步骤实验前应将试样通过方孔筛，在110±5℃烘箱的中间层烘干1h，取出置于干燥器内冷却至室温（室温应控制在20±1℃），备用；洗净李氏瓶N个(具体数量看试验需要做的个数)，烘干，将无水煤油用橡皮管注入李氏瓶内至0到1ml刻度线后（以弯月面下弧为准），盖上瓶塞轻轻放入养护室恒温水槽内（要保证有煤油的部分全部没入水中并且不能淹没李氏瓶），使整个刻度部分浸入水中（水温控制在20±1℃），恒温30min，记下初始第一次读数V1（读数时，李氏瓶一定要竖直，视线应与液面弯月面下弧水平，数值以弯月面下弧为准）。

从恒温水槽中取出李氏瓶后，用搓成圆筒形型的滤纸棍（直径约为1cm）将李氏瓶细长颈内没有煤油的部份仔细擦干净，并用滤纸将瓶口擦干，用圆筒形滤纸棍将瓶口堵住。

称取干燥水泥试样60g，准确至，一手持称样盘，一手用小勺将称样盘中水泥试样慢慢装入李氏瓶内，防止堵塞（如有堵塞应先将瓶口的水泥用毛笔刷入瓶内，用手提住瓶口，轻轻的上下抖动直至水泥落入瓶底）。

水泥密度试验作业指导书
（试验方法标准 GB/T 208-94）
1、使用设备：李氏瓶、恒温水槽
2、试样制备：
1）环境温度：室温。

2）水泥试样应先通过0.90mm方孔筛，在110±5℃温度下干燥1h，并
在干燥器内冷却至室温。

称取60g，称准至0.01g。

3）无水煤油。

3、试验步骤：
1）将无水煤油注入李氏瓶中至0到1mL刻度线后（以弯月面下部为
准），盖上瓶塞放入恒温水槽内，使刻度线部分浸入水中（水温应控制
在李氏瓶刻度时的温度），恒温30min，记下初始（第一次）读数。

2）从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有煤油的部
分擦干净。

3）用小匙将水泥样品一点点的装入李氏瓶中，反复摇动，至没有气泡
排出，再次将李氏瓶静置于恒温水槽中，恒温30min，记下第二次读
数。

4）第一次和第二次读数时，恒温水槽的温度差不大于0.2℃。

4、计算结果
水泥体积应为第二次读数减去初始（第一次）读数，即水泥所排开的无水煤油的体积（mL）.
水泥密度
试验结果取两次测定结果的算术平均值，两次测定结果之差不得超过0.02。

计算应精确至。

水泥密度测定1.目的为保证水泥密度检验的准确性和试验操作的规范性。

2.范围本方法适用于测定水泥密度。

3.引用标准GB/T208 水泥密度检验方法4.主要内容4.1 仪器：李氏瓶4.1.1比重瓶,容积为250cm3,带有长18-24cm,内径约1cm的细颈,细颈上有自上而下的容积刻度读数,其容量误差应不大于0.05 ml;4.1.2无水煤油,符合GB253的要求,也可用生石灰处理普通煤油得到;4.1.3恒温水槽温度控制误差≤0.2℃;4.2 检定方法：4.2.1 将无水煤油注入比重瓶中至零点到1ml刻度线（以弯月面的下部为准）盖上瓶塞放入恒温水槽内，使刻度部分浸入水中（水温必须控制在20℃左右），恒温半小时，记下第一次读数。

4.2.2 从恒温水槽中取出比重瓶，用滤纸将李氏瓶细长颈内没有煤油的部分仔细擦干净。

4.2.3将试样在110 ±5℃温度下干燥1小时、并在干燥器内冷却至室温,应该温度应尽可能和瓶内液体温度相一致,称取水泥试样60g，称量准确至0.01g;4.2.4用小匙将水泥样品装入比重瓶中，在装瓶时,须防止水泥粘附在无液体部分的瓶壁上或溅出瓶外, 摇动李氏瓶, 摇荡时不要使液体溅出瓶外,也不要使水泥粘附在液面上部的瓶壁上,排出其中的空气,再放入恒温水槽,测定时比重瓶恒温的温度必须与第一次一致,在相同温度下恒温30分钟，记下第二次读数。

4.2.5计算：a.按下式计算：ρ=g/V式中：ρ——水泥密度；g——装入比重瓶的水泥重量，g;V——被水泥所排出的液体体积，即第二次读数减去第一次读数。

b.密度须以两次试验结果的平均数确定，计算精确至0.01g/cm3，两次试验结果之差不得超过0.02g/ cm3.思考题：在水泥试样装入比重瓶时不小心撒落了一些水泥，则对实验结果有无影响？有何影响？细度检验1.目的为了保证细度检验的准确性及试验操作的规范性。

2.范围适用于出磨水泥、出厂水泥、出磨生料、入窑生料、入窑煤粉及其它指定采用本方法的粉状物料。
