下载文档原格式
粉煤灰需水量比的检验细则一、依据标准：《用于水泥和混凝土中的粉煤灰》（GB/T 1596－2005）。
二、方法原理：本测定方法是依据GB/T 2419分别测定试验胶砂和对比胶砂的流动度，以二者流动度达到130mm～140mm时的加水量之比确定粉煤灰的需水量比。
三、材料1、水泥:GSB14-1510强度检验用水泥标准样品2、标准砂：0.5-1.0mm的中级砂（ISO中级砂）3、水：纯净的饮用水四、仪器设备天平：量程不小于1000g，最小分度值不大于1g搅拌机：行星式水泥胶砂搅拌机流动度跳桌：符合GB/T 2419规定五、试验步骤把水加入锅中，再加对比样/试验样，把锅放在固定架上，上升到固定位置。
然后立即开动机器，低速搅拌30s后，在第二个30s开始的同时均匀地将砂子加入。
当各级砂是分装时，从最粗粒级开始，依次将所需的每级砂量加完。
把机器转至高速再搅拌30s。
停拌90s，在第一个15s内用一胶皮刮具将叶片和锅壁上的胶砂，刮入锅中间。
在高速下继续搅拌60s。
各个搅拌阶段，时间误差应在正负1s以内。
在制备胶砂的同时，用潮湿棉布擦拭跳桌台面，试模内壁，捣棒以及与胶砂接触的用具，将试模放在跳桌台面中央并用潮湿棉布覆盖。
将拌好的胶砂分两层迅速装入试模，第一层装至截锥圆模高度约三分之二处，用小刀在互相垂直两个方向各划5次，用捣棒由边缘至中心均匀捣压15次（外圈10次，内圈4次，中心1次）；随后装第二层胶砂，装至高出截锥圆模约20mm，用小刀在相互垂直两个方向各划5次，再用捣棒由边缘至中心均匀捣压10次（外圈7次，内圈3次），捣压后胶砂略高于试模。
捣压深度，第一层捣至胶砂高度的二分之一，第二层捣实不超过已捣实底层表面。
装胶砂和捣压时，用手扶稳试模，不要使其移动。
捣压完毕，取下模套，将小刀倾斜，从中间向边缘分两次以近水平的角度抹去高出截锥圆模的胶砂，并擦去落在桌面上的胶砂。
将截锥圆模垂直向上轻轻提起。
立刻开动跳桌，以每秒钟一次的频率，在25s±1s内完成25次跳动。

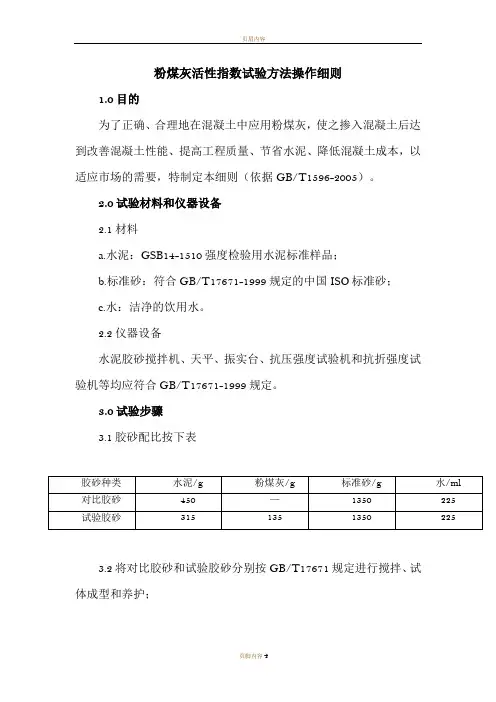

粉煤灰活性指数试验方法操作细则1.0目的为了正确、合理地在混凝土中应用粉煤灰，使之掺入混凝土后达到改善混凝土性能、提高工程质量、节省水泥、降低混凝土成本，以适应市场的需要，特制定本细则（依据GB/T1596-2005）。
2.0试验材料和仪器设备2.1材料a.水泥：GSB14-1510强度检验用水泥标准样品；b.标准砂：符合GB/T17671-1999规定的中国ISO标准砂；c.水：洁净的饮用水。
2.2仪器设备水泥胶砂搅拌机、天平、振实台、抗压强度试验机和抗折强度试验机等均应符合GB/T17671-1999规定。
3.0试验步骤3.1胶砂配比按下表3.2将对比胶砂和试验胶砂分别按GB/T17671规定进行搅拌、试体成型和养护；3.3试体养护至28天，按GB/T17671规定分别测定对比胶砂和试验胶砂的抗压强度。
4.0结果计算活性指数按下式计算：H=(R/R0)×100式中：H—活性指数，单位为百分数（%）；R—试验胶砂28d抗压强度，单位为兆帕（MPa）；R0—对比胶砂28d抗压强度，单位为兆帕（MPa）。
计算至1%。
粉煤灰烧失量试验方法（灼烧差减法）操作细则1.0目的为了正确、合理地在混凝土中应用粉煤灰，使之掺入混凝土后达到改善混凝土性能、提高工程质量、节省水泥、降低混凝土成本，以适应市场的需要，特制定本细则（依据GB/T1596-2005、GB/T176-2008）。
2.0试验设备a. 箱式电阻炉（高温炉）：可控制温度（950℃±25℃；b.烘干箱：可控制温度不低于110℃，最小分度值不大于2℃；c.分析天平：量程200g，最小分度值不大于0.0001g；d.瓷坩埚；e.干燥器。
3.0试验步骤称取约1g粉煤灰试样（m1），准确至0.0001g，放入已灼烧恒重的瓷坩埚中，将盖斜置于坩埚上，放在高温炉内，从低温开始逐渐升高温度，在（950±25）℃下灼烧15min～20min，取出坩埚置于干燥器中，冷却至室温，称重。
G B T15962005用于水泥和溷凝土中的粉煤灰用于水泥和混凝土中的粉煤灰Fly ash used for cement and concrete2005-01-19发布 2005-08-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布前言本标准本标准参考ASTMC618-2003《用于波特兰水泥混凝土掺合料的粉煤灰和原状或煅烧的天然火山灰》、JISA6201——1999《混凝土用粉煤灰》。
本标准自实施之日起代替GB/T1596——1991《用于水泥和混凝土中的粉煤灰》。
本标准与GB/T1596——1991相比，主要变化如下：——增加了定义和术语（本版第3章）；——增加了分类（本版第4章）；——增加了C类粉煤灰及相应的技术要求（本版第6章6.1条和6.2条）；——增加了放射性技术要求（本版第6章6.3条）；——增加了碱含量技术要求（本版第6章6.4条）；——增加了粉煤灰均质性要求（本版第6章6.5条）；——增加了附录A含水量试验方法（本版附录A）；——将Ⅱ级粉煤灰的细度指标由原来的45μm方孔筛筛余原版第4章4.1条；本版第6章6.1条）；——取消水泥活性混合材料用粉煤灰的等级划分（原版第4章4.2条；本版第6章6.2条）；——水泥活性混合材料用粉煤灰的烧失量改为不大于8.0%（原版第4章4.2条；本版第6章6.2条）；——水泥活性混合材料用粉煤灰的三氧化硫由不大于3.0%改为不大于3.5%（原版第4章4.2条；本版第6章6.2条）；——用活性指数代替抗压强度比，并规定活性指数不小于70%（原版第4章4.2条；本版第6章6.2条）；——强度检验方法采用GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》（本版附录D）；——规范了检验规则、标志和包装等内容（本版第8章和第9章）；——需水量比试验所用标准砂采用符合GB/T17671-1999规定的0.5mm～1.0mm的中级砂，流动度由125mm～135mm改为130mm～140mm（原版附录B，本版附录B）。

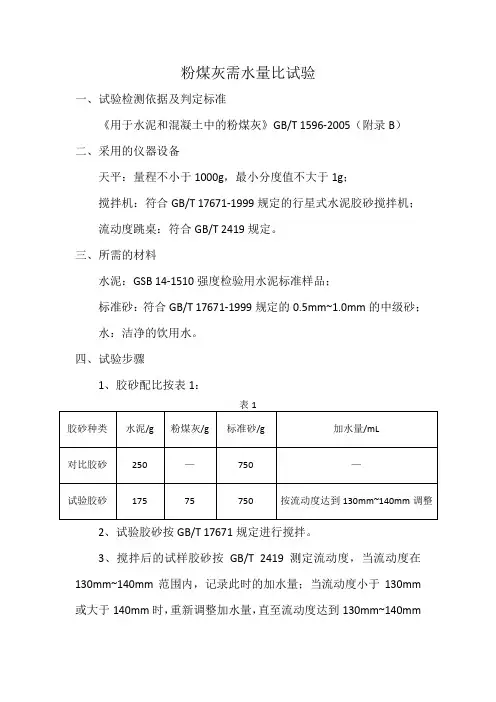

粉煤灰需水量比试验
一、试验检测依据及判定标准
《用于水泥和混凝土中的粉煤灰》GB/T 1596-2005（附录B）二、采用的仪器设备
天平：量程不小于1000g，最小分度值不大于1g；
搅拌机：符合GB/T 17671-1999规定的行星式水泥胶砂搅拌机；
流动度跳桌：符合GB/T 2419规定。
三、所需的材料
水泥：GSB 14-1510强度检验用水泥标准样品；
标准砂：符合GB/T 17671-1999规定的0.5mm~1.0mm的中级砂；
水：洁净的饮用水。
四、试验步骤
1、胶砂配比按表1：
2、试验胶砂按GB/T 17671规定进行搅拌。
3、搅拌后的试样胶砂按GB/T 2419测定流动度，当流动度在130mm~140mm范围内，记录此时的加水量；当流动度小于130mm 或大于140mm时，重新调整加水量，直至流动度达到130mm~140mm
为止。
五、检测数据的处理
需水量比按式（1）计算：
100)125/(1⨯=L X (1)
式中：X ——需水量比，单位为百分数（%）； 1L ——试验胶砂流动度达到130mm~140mm 时的加水量，
单位为毫升（mL ）;
125——对比胶砂的加水量，单位为毫升（mL ）。
计算至1%。
六、相关记录及报告
粉煤灰试验检测报告（一）。

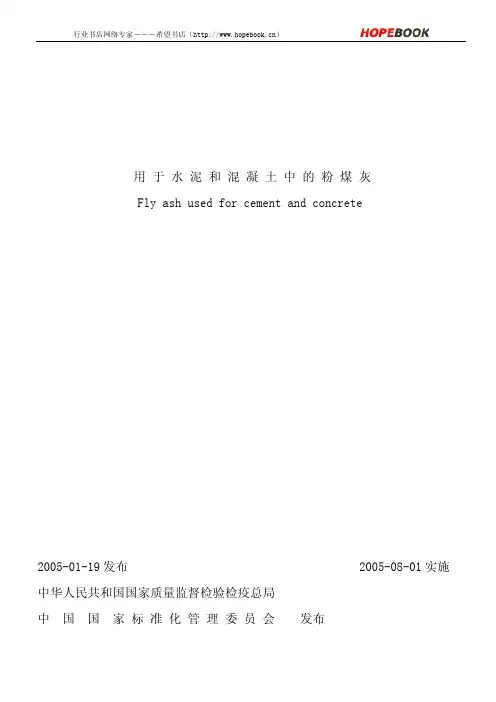

用 于 水 泥 和 混 凝 土 中 的 粉 煤 灰Fly ash used for cement and concrete2005-01-19发布 2005-08-01实施 中华人民共和国国家质量监督检验检疫总局中 国 国 家 标 准 化 管 理 委 员 会 发布前 言本标准本标准参考ASTMC618-2003《用于波特兰水泥混凝土掺合料的粉煤灰和原状或煅烧的天然火山灰》、JISA6201——1999《混凝土用粉煤灰》。
本标准自实施之日起代替GB/T1596——1991《用于水泥和混凝土中的粉煤灰》。
本标准与GB/T1596——1991相比，主要变化如下：——增加了定义和术语（本版第3章）；——增加了分类（本版第4章）；——增加了C类粉煤灰及相应的技术要求（本版第6章6.1条和6.2条）；——增加了放射性技术要求（本版第6章6.3条）；——增加了碱含量技术要求（本版第6章6.4条）；——增加了粉煤灰均质性要求（本版第6章6.5条）；——增加了附录A含水量试验方法（本版附录A）；——将Ⅱ级粉煤灰的细度指标由原来的45μm方孔筛筛余原版第4章4.1条；本版第6章6.1条）；——取消水泥活性混合材料用粉煤灰的等级划分（原版第4章4.2条；本版第6章6.2条）；——水泥活性混合材料用粉煤灰的烧失量改为不大于8.0%（原版第4章4.2条；本版第6章6.2条）；——水泥活性混合材料用粉煤灰的三氧化硫由不大于3.0%改为不大于3.5%（原版第4章4.2条；本版第6章6.2条）；——用活性指数代替抗压强度比，并规定活性指数不小于70%（原版第4章4.2条；本版第6章6.2条）；——强度检验方法采用GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》（本版附录D）；——规范了检验规则、标志和包装等内容（本版第8章和第9章）；——需水量比试验所用标准砂采用符合GB/T17671-1999规定的0.5mm～1.0mm的中级砂，流动度由125mm～135mm改为130mm～140mm（原版附录B，本版附录B）。

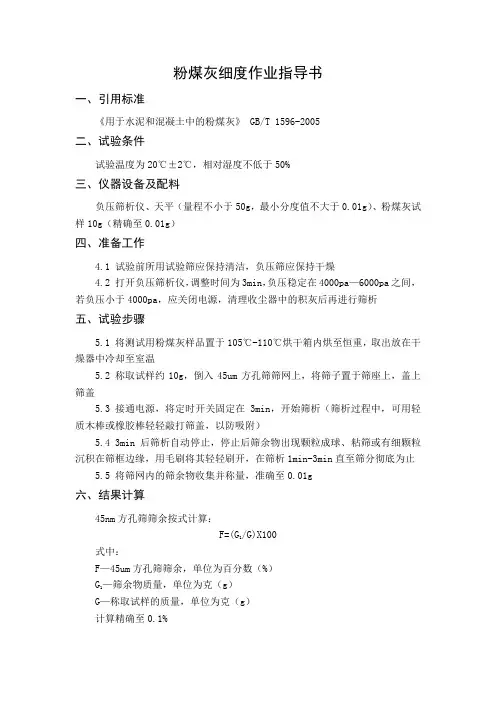

粉煤灰细度作业指导书
一、引用标准
《用于水泥和混凝土中的粉煤灰》 GB/T 1596-2005
二、试验条件
试验温度为20℃±2℃，相对湿度不低于50%
三、仪器设备及配料
负压筛析仪、天平（量程不小于50g，最小分度值不大于0.01g）、粉煤灰试样10g（精确至0.01g）
四、准备工作
4.1 试验前所用试验筛应保持清洁，负压筛应保持干燥
4.2 打开负压筛析仪，调整时间为3min，负压稳定在4000pa—6000pa之间，若负压小于4000pa，应关闭电源，清理收尘器中的积灰后再进行筛析
五、试验步骤
5.1 将测试用粉煤灰样品置于105℃-110℃烘干箱内烘至恒重，取出放在干燥器中冷却至室温
5.2 称取试样约10g，倒入45um方孔筛筛网上，将筛子置于筛座上，盖上筛盖
5.3 接通电源，将定时开关固定在3min，开始筛析（筛析过程中，可用轻质木棒或橡胶棒轻轻敲打筛盖，以防吸附）
5.4 3min后筛析自动停止，停止后筛余物出现颗粒成球、粘筛或有细颗粒沉积在筛框边缘，用毛刷将其轻轻刷开，在筛析1min-3min直至筛分彻底为止
5.5 将筛网内的筛余物收集并称量，准确至0.01g
六、结果计算
45nm方孔筛筛余按式计算：
/G)X100
F=(G
1
式中：
F—45um方孔筛筛余，单位为百分数（%）
—筛余物质量，单位为克（g）
G
1
G—称取试样的质量，单位为克（g）
计算精确至0.1%。
用于水泥和混凝土中的粉煤灰(GB/T1596-2005)1 主题内容与适用范围本标准规定了用于水泥和混凝土中的粉煤灰的技术要求、试验方法和检验规则等。
本标准适用于拌制水泥混凝土和砂浆时作掺合料的粉煤灰成品和水泥生产中作混合材料的粉煤灰。
2 引用标准GB 176 水泥化学分析方法GB 177 水泥胶砂强度检验方法GB 2419 水泥胶砂流动度试验方法3 定义从煤粉炉烟道气体中收集的粉末称为粉煤灰。
4 技术要求4.1 拌制水泥混凝土和砂浆时，作掺合料的粉煤灰成品应满足表１要求。
表１4.2 水泥生产中作活性混合材料的粉煤灰应满足表２要求。
5 试验方法5.1 烧失量、含水量和三氧化硫按GB176进行。
5.2 细度按附录A进行。
5.3 需水量比按附录C进行。
5.4 28天抗压强度比按附录C进行。
6 检验规则6.1 组批与取样6.1.1 以连续供应的200t相同等级的粉煤灰为一批。
不足200t者按一批论，粉煤灰的数量按干灰（含水量小于1％）的重量计算。
6.1.2 取样方法6.1.2.1 散装灰取样：从运输工具、贮灰库或堆场中的不同部位取15份试样，每份试样1￣3kg，混合拌匀，按四分法，缩取出比试验所需量大一倍的试样（称为平均样）。
6.1.2.2 袋装灰取样：从每批任抽10袋，从每袋中分取试样不少于1kg，按6.1.2.1的方法混合缩取平均试样。
6.1.3 拌制水泥混凝土和砂浆时作掺合料的粉煤灰成品，必要时，需方可对粉煤灰的质量进行随机抽样。
6.2 检验项目6.2.1 型式检验6.2.1.1 拌制水泥混凝土和砂浆作掺合料的粉煤灰成品，供方必须按4.1条规定的技术要求每半年检验一次。
6.2.1.2 水泥厂启用粉煤灰作活性混合材料时，必须按4.2条规定的技术要求进行检验。
作为生产控制，要求烧失量，三氧化硫和含水量每月检验一次，28天抗压强度比每季度检验一次。
6.2.1.3 当电厂的煤种和设备工艺条件变化时，也应及时检验。
gbt15962017粉煤灰标准我国20世纪70年代末首次制定了GB/T1596-1979《用于水泥和混凝土中的粉煤灰》，1991年和2005年对该标准分别进行了两次修订，GB/T1596-2005为现行版本，该标准为规范我国粉煤灰在水泥和混凝土中应用起到了重要作用。
近几年，随着我国电力行业的发展和国家环保要求的日益严格，燃煤电厂脱硫和脱硝工艺普遍实施，产生了一定量的脱硫粉煤灰和脱硝粉煤灰，还有循环流化床锅炉燃烧产生的固硫灰（渣）等，造成粉煤灰的品质、排放量和排放种类发生了变化，其中不乏劣质和假冒伪劣粉煤灰，对水泥和混凝土的质量造成不利影响。
此外，随着我国水泥生产工艺水平的提高，水泥品质如流动度等也发生变化，粉煤灰需水量比试验已不能满足当前要求，因此，标准主要起草单位于2012年提出了GB/T1596-2005标准修订建议书。
国标委综合[2012]92号文下达“GB/T1596-2005《用于水泥和混凝土中的粉煤灰》标准修订”计划，项目编号为20121823-T-609。
本标准主要起草单位为中国建筑材料科学研究总院、长江水利委员会长江科学院。
历经3年的调研和试验研究，2016年4月通过全国水泥标准化技术委员会的审查，2017年7月12日，国家标准化管理委员会批准发布了GB/T1596-2017《用于水泥和混凝土中的粉煤灰》新标准，实施日期为2018年6月1日。
2GB/T1596-2017新标准主要内容介绍GB/T1596-2017是在GB/T1596-2005标准基础上，广泛调研并征求意见，进行大量试验，并参考国外先进国家粉煤灰标准情况而完成，新标准既考虑国内粉煤灰生产利用现状，又进一步吸纳了国外粉煤灰标准相关要求。
本文结合新旧标准对比，对GB/T1596-2017新标准主要内容介绍如下。
2.1增加了规范性引用文件由于新标准技术要求中增加粉煤灰密度，氧化硅、氧化铝和氧化铁总量，半水亚硫酸钙等指标，因此第2章规范性引用文件中增加了GB/T208《水泥密度测定方法》、GB/T5484《石膏化学分析方法》等引用文件；同时由于粉煤灰和水泥相比，两者颗粒形貌和密度相差较大，45μm标准筛的校准宜采用粉煤灰国家级标准样品，因此增加了GSB08-2506粉煤灰细度标准样品。
《用于水泥和混凝土中的粉煤灰》GB1596-2005(代替GBl596- 1979)1 主题内容与适用范围本标准规定了用于水泥和混凝土中的粉煤灰的技术要求、试验方法和检验规则等。
本标准适用于拌制水泥混凝土和砂浆时作掺合料的粉煤灰成品和水泥生产中作混合材料的粉煤灰。
2 引用标准GB 176 水泥化学分析方法GB 177 水泥胶砂强度检验方法GB 2419 水泥胶砂流动度试验方法3 定义从煤粉炉烟道气体中收集的粉末称为粉煤灰。
4 技术要求4.1 拌制水泥混凝土和砂浆时，作掺合料的粉煤灰成品应满足表１要求4.2 水泥生产中作活性混合材料的粉煤灰应满足表２要求。
5 试验方法5.1 烧失量、含水量和三氧化硫按GB176进行。
5.2 细度按附录A进行。
5.3 需水量比按附录C进行。
5.4 28天抗压强度比按附录C进行。
6 检验规则6.1 组批与取样6.1.1 以连续供应的200t相同等级的粉煤灰为一批。
不足200t者按一批论，粉煤灰的数量按干灰（含水量小于1％）的重量计算。
6.1.2 取样方法6.1.2.1 散装灰取样：从运输工具、贮灰库或堆场中的不同部位取15份试样，每份试样1 -3kg，混合拌匀，按四分法，缩取出比试验所需量大一倍的试样（称为平均样）。
6.1.2.2 袋装灰取样：从每批任抽10袋，从每袋中分取试样不少于1kg，按6.1.2.1的方法混合缩取平均试样。
6.1.3 拌制水泥混凝土和砂浆时作掺合料的粉煤灰成品，必要时，需方可对粉煤灰的质量进行随机抽样。
6.2 检验项目6.2.1 型式检验6.2.1.1 拌制水泥混凝土和砂浆作掺合料的粉煤灰成品，供方必须按4.1条规定的技术要求每半年检验一次。
6.2.1.2 水泥厂启用粉煤灰作活性混合材料时，必须按4.2条规定的技术要求进行检验。
作为生产控制，要求烧失量，三氧化硫和含水量每月检验一次，28天抗压强度比每季度检验一次。
6.2.1.3 当电厂的煤种和设备工艺条件变化时，也应及时检验。
