玻璃牌号

光学玻璃分类一、无色光学玻璃二、冕波代号K 火石代号F H 代表环保Q 代表轻Z代表重系列玻璃类别名称代号牌号普通光学玻璃（P系列）轻冕玻璃Q K H-QK1、H-QK3、H-QK3L冕玻璃K K1、K2、H-K3、K4A、H-K5、H-K6、H-K7、K8、H-K9、H-K9L、H-K10、H-K11、K12、K16、H-UK9L、H-K50、H-K51磷冕玻璃P K PK1、PK2钡冕玻璃B a K H-BaK1、H-BaK2、H-BaK3、H-BaK4、BaK5、H-BaK6、H-BaK7、H-BaK8、BaK9、BaK11重冕玻璃Z K H-ZK1、H-ZK2、H-ZK3、H-ZK4、ZK5、H-ZK6、H-ZK7、ZK8、H-ZK9、H-ZK10、H-ZK11、H-ZK14、ZK15、ZK19、ZK20、H-ZK21、ZK50镧冕玻璃L a K H-LaK1、H-LaK2、H-LaK3、H-LaK4、H-LaK5、LaK6、H-LaK7、LaK8、LaK10、H-LaK12、H-LaK50、H-LaK51、H-LaK52、H-LaK53、H-LaK54冕火石玻璃K F KF1、KF2、KF3轻火石玻璃Q F QF1、QF2、QF3、QF5、QF6、H-QF6、QF9、QF11、QF14、QF50、UQF50火石玻璃F F1、F2、F3、F4、H-F4、F5、F6、F7、F12、F13钡火石玻璃B a F BaF1、BaF2、BaF3、BaF4、BaF5、BaF6、BaF7、BaF8、BaF51重钡火石玻璃ZBaF ZBaF1、ZBaF2、H-ZBaF3、ZBaF4、H-ZBaF5、ZBaF8、ZBaF11、ZBaF13、ZBaF15、ZBaF16、ZBaF17、ZBaF18、ZBaF20、H-ZBaF50、H-ZBaF52重火石玻璃Z F ZF1、H-ZF1、ZF2、H-ZF2、ZF3、ZF4、H-ZF4、ZF6、ZF7L、H-ZF7L ZF8、ZF10、ZF11、ZF12、ZF13、ZF14、ZF50、ZF51、ZF52、H-ZF52镧火石玻璃L a F LaF1、LaF2、LaF3、H-LaF4、H-LaF6L、LaF7、H- LaF8、H-LaF9、H-LaF10、H-LaF50、H-LaF52、H-LaF53、H-LaF54重镧火石玻璃ZLaF H-ZLaF1、H-ZLaF2、ZLaF3、H-ZLaF50、H-ZLaF51、H-ZLaF52、H-ZLaF53、H-ZLaF54、H-ZLaF55、H-ZLaF56钛火石玻璃T i F TiF1、TiF2、TiF3特种火石玻璃T F TF1、TF3、TF4、TF5、TF6注：无铅、砷、镉以及其它放射性元素玻璃牌号，用代表环保特性的前缀"H-"表示无色饰品晶质玻璃无色饰品晶质玻璃具有高透明度、高亮度的特点，彩色晶质有兰色、粉红色、紫色等几个系列，色泽纯洁亮丽，是制作高档灯饰品、工艺美术品的最佳材料。

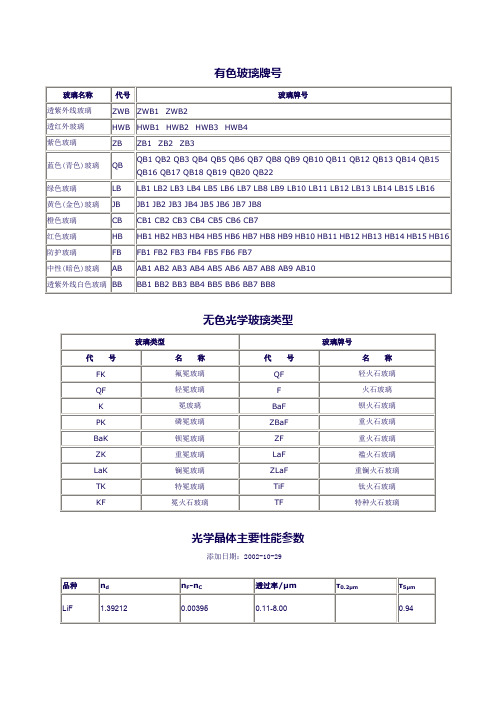

有色玻璃牌号无色光学玻璃类型光学晶体主要性能参数添加日期：2002-10-29常用光学塑料-聚甲基丙烯甲酯PMMA密度(kg/m3)：(1.17～1.20)×10E3nD ν：1.49 57.2～57.8透过率(%)：90～92吸水率(%)：0.3～0.4玻璃化温度：10E5熔点（或粘流温度）：160～200马丁耐热：68热变形温度：74～109(4.6 ×10Pa) 68～99(18.5×10Pa)线膨胀系数：(5～9)×10E-5计算收缩率(%)：1.5～1.8比热J/kgK：1465导热系数W/m K：0.167～0.251燃烧性m/min：慢耐酸性及对盐溶液的稳定性：出强氧化酸外，对弱碱较稳定耐碱性：对强碱有侵蚀对弱碱较稳定耐油性：对动植物油，矿物油稳定耐有机溶剂性：对芳香族，氯化烃等能溶解，醇类脂肪族无影响日光及耐气候性：紫外透过滤73.5%常用光学塑料-苯乙烯甲基丙烯酸甲酯共聚物密度(kg/m3)：(1.12～1.16)×10E3nD ν：1.533 42.4透过率(%)：90吸水率(%)：0.2玻璃化温度：熔点（或粘流温度）：马丁耐热：<60热变形温度：85～99 (18.5×105Pa)线膨胀系数：(6～8)×10E-5计算收缩率(%)：比热J/kgK：导热系数W/m K：0.125～0.167燃烧性m/min：慢耐酸性及对盐溶液的稳定性：除强氧化酸外，对酸盐水均稳定耐碱性：对强碱有侵蚀，对弱碱较稳定耐油性：对动植物油，矿物油稳定耐有机溶剂性：对芳香族，氯化烃等能溶解，醇类脂肪族无影响日光及耐气候性：紫外透过滤73.5%常用光学塑料-聚碳酸酯PC密度(kg/m3)：1.2 ×10E3nD ν：1.586(25) 29.9透过率(%)：80～90吸水率(%)：23CRH50% 0.15 水中0.35玻璃化温度：149熔点（或粘流温度）：225～250(267)马丁耐热：116～129热变形温度：132～141(4.6×105Pa) 132138(18.5×105Pa)线膨胀系数：6×10-5计算收缩率(%)：0.5～0.7比热J/kgK：1256导热系数W/m K：0.193燃烧性m/min：自熄耐酸性及对盐溶液的稳定性：强氧化剂有破坏作用，在高于60水中水解，对稀酸，盐，水稳定耐碱性：强碱溶液，氨和胺类能腐蚀和分解，弱碱影响较轻耐油性：对动物油和多数烃油及其酯类稳定耐有机溶剂性：溶于氯化烃和部分酮，酯及芳香烃中，不溶于脂肪族，碳氢化合物，醚和醇类日光及耐气候性：日光照射微脆化常用光学塑料-烯丙基二甘碳酸酯CR39密度(kg/m3)：25 1.32×10E3nD ν：1.498 53.6～57.8透过率(%)：92吸水率(%)：0.2 24h 25玻璃化温度：熔点（或粘流温度）：马丁耐热：热变形温度：8×10-5(-40～+25)11.4×10-5(25～75)14.3×10-5(75～125)线膨胀系数：计算收缩率(%)：比热J/kgK：导热系数W/m K：燃烧性m/min：耐酸性及对盐溶液的稳定性：耐碱性：耐油性：耐有机溶剂性：日光及耐气候性：常用光学塑料-苯乙烯-丙烯腈共聚物AS密度(kg/m3)：(1.075～1.1)×10E3nD ν：1.498 53.6～57.8透过率(%)：92吸水率(%)：0.2～0.3 24h玻璃化温度：熔点（或粘流温度）：马丁耐热：热变形温度：线膨胀系数：3.6×10E-5计算收缩率(%)：比热J/kgK：导热系数W/m K：燃烧性m/min：耐酸性及对盐溶液的稳定性：耐碱性：耐油性：耐有机溶剂性：日光及耐气候性：略变黄常用光学塑料-苯乙烯-丁二烯-丙烯酯ABS密度(kg/m3)：(1.02～1.16)×10E3nD ν：透过率(%)：吸水率(%)：0.2～0.4 24h玻璃化温度：熔点（或粘流温度）：130～160马丁耐热：63热变形温度：90～108(4.6×105Pa) 83～103(18.5×105Pa)线膨胀系数：7.0×10E-5计算收缩率(%)：0.4～0.7比热J/kgK：1381～1675导热系数W/m K：0.173～0.303燃烧性m/min：慢耐酸性及对盐溶液的稳定性：对酸，水，无机盐几乎没有影响，在冰醋酸中会引起应开裂耐碱性：耐碱性能良好耐油性：对某些植物油会引起应力开裂耐有机溶剂性：在酮，醛，酯以及有些氯化烃中要溶解，长期接触烃类会软化和溶涨日光及耐气候性：比聚苯乙烯好。

BJ40玻璃理化性能
1、玻璃牌号：BJ40
2、玻璃类型：硼硅玻璃
3、玻璃颜色：无色、透明
4、化学成分：
SiO2 76%
B2O3 15%
R2O 6%
Al2O3 3%
5、化学性能：
耐水性能1级
耐酸性能1级
耐碱性能A2级
6、热膨胀系数：（0-300℃）10-6K-1：4.0
7、退火点（℃）：550
8、软化点（℃）：770
9、应变点（℃）：505
10、密度（g/cm3）： 2.26
11 、体积电阻率（100M欧厘米时温度）：>200℃
BJTY玻璃理化性能
1、玻璃牌号：BJTY
2、玻璃类型：高硼硅玻璃
3、玻璃颜色：无色、透明
4、化学成分：
SiO2 81%
B2O3 13%
R2O 4%
Al2O3 2%
5、化学性能：
耐水性能1级
耐酸性能1级
耐碱性能A2级
6、热膨胀系数：（0-300℃）10-6K-1：3.3
7、退火点（℃）：560
8、软化点（℃）：820
9、密度（g/cm3）： 2.26
BJ03玻璃理化性能
1、玻璃牌号：BJ03
2、玻璃类型：高硼硅玻璃
3、玻璃颜色：无色、透明
4、化学成分：
SiO2 71%
B2O3 6.6%
R2O 11.4%
CaO 3.0%
BaO 2%
5、化学性能：
耐水性能1级
6、热膨胀系数：（0-300℃）10-6K-1：7.1
7、退火点（℃）：540
8、软化点（℃）：735
9、密度（g/cm3）： 2.45。

光学玻璃代号含义
在光学系统（如照相机镜头等）中的玻璃是光学玻璃，分为冕牌和火石两大类，前者代号为K，后者代号为F，具体又分各种牌号，有：
QK：轻冕，有QK1,QK2,QK3等
K：普通冕牌，有K1,K2,...，K9，K10，...K20，...
PK：磷冕,PK1,PK2等
BaK：钡冕，BaK1,Bak2,BaK3,...
ZK:重冕，ZK1,ZK2,...,ZK9,ZK10,...
LaK：镧冕，LaK1,LaK2,LaK3,kK10,...
ZF:冕火石，（同上规律排）
F：普通火石，（同上规律排）
BaF:钡火石，（同上规律排）
ZBaF：重钡火石，（同上规律排）
ZF：重火石，（同上规律排）
LaF：镧火石，（同上规律排）
ZLaF：重镧火石，（同上规律排）
玻璃的光学性质取决于化学成分。

冕牌玻璃是硼硅酸盐玻璃；加入氧化铅后成为火石玻璃。

在冕牌玻璃中，随着氧化钡含量的增加，折射率增加，分成钡冕及重冕玻璃。

有色光学玻璃国内外牌号对照表
有色光学玻璃在国内外有很多不同的牌号对照表，下面我将从国内外两个方面来介绍一些常见的有色光学玻璃牌号对照表。

国内外有色光学玻璃牌号对照表主要是为了方便国内外用户对照不同标准的玻璃产品，以下是一些常见的国内外有色光学玻璃牌号对照表的例子：
1. SCHOTT（肖特）牌号对照表，SCHOTT（肖特）是国际知名的光学玻璃制造商，其产品在国际上有很高的知名度。

在国内，对应的产品可能有不同的命名，比如SCHOTT的N-BK7玻璃在国内可能对应着类似的BK7或者其他名称。

2. OHARA（大原）牌号对照表，OHARA是另一个知名的光学玻璃制造商，其产品也有着国际影响力。

在国内，对应的产品可能有不同的称呼，比如OHARA的S-BSL7玻璃在国内可能对应着类似的BSL7或其他名称。

3. 除了上述两个例子，国内外其他光学玻璃制造商的产品也有相应的对照表，不同的制造商可能有不同的命名规则，因此需要根
据具体的产品来查阅对照表。

总的来说，国内外有色光学玻璃牌号对照表是为了帮助用户在国际市场上选择合适的产品，以满足其具体的应用需求。

在使用对照表时，需要注意不同制造商的命名规则和产品性能差异，以确保选用的产品符合实际需求。

希望这些信息能够帮助到你。

JGS1、JGS2、JGS3光学石英玻璃一、牌号、名称与类别1．光学石英玻璃的牌号与名称（见表1）。

表１牌号名称应用光谱波段（毫微米）JGS1 远紫外光学石英玻璃185- 2500JGS2 紫外光学石英玻璃220- 2500JGS3 红外光学石英玻璃260- 3500注：可见光石英玻璃可在以上三种牌号内任意选择。

2．光学石英玻璃按下列各项质量指标分类和定级。

（1）光谱特性：分三类；（2）光学均匀性：分五类。

（3）双折射：分五类；（4）条纹：分三类和三级；（5）颗粒不均匀性：分三类；（6）气泡：分七类；（7）荧光特性：分二类。

3．光谱特性（1）JGS1远紫外光学石英玻璃按光谱特性分为三类（见表2）。

表２厚度10毫米毛坯的透过率（％）类别185 200 220 240 300 185- 12001 ＞85 ＞85 ＞85 ＞87 ＞90 无吸收峰2 ＞70 ＞80 ＞80 ＞80 ＞85 无吸收峰3 ＞70 ＞70 ＞70 ＞80 允许有吸收峰(2)JGS2紫外光学石英玻璃按光谱特性分三类（见表３）。

表３厚度10毫米毛坯的透过率（％）类别200 240 3001 ＞80 ＞75 ＞802 ＞75 ＞70 ＞753 ＞65 ＞70(3)JGS3红外光学石英玻璃按光谱特性分为三类（见表4）。

表４厚度10毫米毛坯的透过率（％）类别2000 2500 2700 2800 2600- 28001 ＞90 ＞90 ＞90 ＞85 无吸收峰2 ＞85 ＞85 ＞85 ＞80 无吸收峰3 ＞80 ＞80 ＞75 ＞75 允许有吸收峰(4)JGS1、JGS2、JGS3厚度10毫米毛坯可见光部分平均透过率均应大于90％。

4.光学均匀性按最小鉴别角（φ）与理论鉴别角（φ0）之比，分为五类见表。

理论鉴别角φ0等于120′/D（圆孔）或115′/D（长方孔）D为平行光管的光栏尺寸，并与毛坯的直径（圆形毛坯）或边长（长方形毛坯用以计算φ0的边）相等。

1、k9(bk7)玻璃成分：SiO2:69.13%、B2O3：10.75%、Na2O:10.40%、K2O:6.29%、As2O3:0.36%2、石英玻璃成分：SiO2含量大于99.5%。

1．ZS-1 （远紫外光学石英玻璃）对应牌号JGS1它是用高纯度氢氧熔化的光学石英玻璃，所以含有大量的羟基（2000ppm），具有优良的透紫外性能，特别是在短波紫外区，其透过性能远远地胜过所有其他玻璃，在185μm处的透过率可达90％，合成石英玻璃在2730nm处具有很强的吸收峰，无颗粒结构。

是185—2500mμ波段范围内的优良光学材料。

2．ZS-2（紫外光学石英玻璃）对应牌号JGS2石英原料和氢氧焰生产的石英玻璃，含有几十ppm的金属杂质。

在2730nm处有吸收峰（羟基含量100-200ppm），有条纹和颗粒结构。

它是透过220—2500μm波段范围内的良好材料。

3．HS（红外光学石英玻璃）对应牌号JGS3用石英原料和真空电熔法生产的石英玻璃，含有几十ppm的金属杂质。

有小气泡，颗粒结构和条纹，几乎不含（OH），具有较高的透红外性能，透过率高达85％以上，其应用波段范围260—3500μm的光学材料。

3、硼硅玻璃(国际称PYREX玻璃)物理化学性能高硼硅玻璃（也称硬质玻璃）硼硅玻璃是利用玻璃在高温状态下导电的特性，通过在玻璃内部加热来实现玻璃熔化，经先进生产工艺加工而成；硼硅玻璃一种无色透明玻璃，具有非常低的热膨胀系数，耐高温，耐200度的温差剧变。

透过波长在300nm至2500nm之间，透射率≧90％，热膨胀系数3.3。

能耐酸和耐碱，耐高温400℃左右，如经过特殊处理耐温可达到550℃左右。

1.主要化学成分：a)Sio2：80±0.5%；b)B2O3：13±0.2%；c)Al2O3：2.4±0.2%d)Na2O（+K2O）：4.3±0.2%4、紫外玻璃。
