路由器、交换机及其操作系统介绍

交换机和路由器的区别和作用在计算机网络中，交换机（Switch）和路由器（Router）是两种常见的网络设备。

它们在数据传输和网络通信中起到不同的作用。

本文将详细介绍交换机和路由器的区别以及它们分别在网络中的作用。

交换机（Switch）交换机是一种用于局域网（LAN）中的设备。

它通过物理地址（MAC地址）来判断数据包应该转发到哪个端口。

交换机能够在网络中建立一个虚拟的通信链路，将发送在同一个链路上的数据包传输到目的地。

交换机工作在OSI模型的第二层——数据链路层。

交换机具有以下特点和功能：•转发速度快：交换机在数据链路层进行数据转发，其转发速度很快。

它能够基于数据包的MAC地址，将数据包从源地址直接转发到目的地址，大大提高了局域网的传输效率；•划分广播域：交换机能够划分广播域，即分割一个局域网为多个独立的子网，减少广播风暴和冲突，提高网络的可靠性和稳定性；•交换转发：交换机通过建立转发表，记录MAC地址和对应的端口，实现快速转发数据包的功能；•无需配置：交换机通常是即插即用的设备，无需过多的配置，只需要将网络设备连接至交换机的端口之一即可。

路由器（Router）路由器是一种广域网（WAN）设备，它能够根据网络层的IP地址来实现数据包的转发。

路由器工作在OSI模型的第三层——网络层。

路由器具有以下特点和功能：•网络互联：路由器能够将多个不同网络连接起来，在不同的网络之间进行数据传输和通信；•寻找最佳路径：路由器通过使用路由表，根据目的IP地址来选择最佳的路径，实现数据包从源地址到目的地址的转发；•广播控制：路由器能够控制广播域，限制广播消息的传播范围，减少网络中的广播风暴；•安全策略：路由器通常具有安全功能，例如防火墙、网络地址转换（NAT）等，能够保护网络免受恶意攻击；•网络管理：路由器可提供网络管理功能，如监视网络状况、统计数据流量等。

区别和作用交换机和路由器的最主要区别在于它们的工作层次和功能：•工作层次不同：交换机工作在数据链路层，而路由器则工作在网络层；•转发方式不同：交换机基于MAC地址进行转发，而路由器基于IP 地址进行转发；•使用场景不同：交换机更适用于局域网（LAN）中，用于快速转发数据包；而路由器更适用于广域网（WAN）中，用于互联不同的网络；•广播控制能力不同：交换机能够划分广播域，减少广播风暴，而路由器可以控制广播消息的传播范围；•安全和网络管理能力不同：路由器通常具备更强大的安全策略和网络管理功能。

CISCO路由器交换机简介及Packet+Tracer使用说明一、路由器和交换机产品简介（一）路由器思科公司的产品被网络用户广泛的使用，对它们的典型产品及其特性的了解可对网络设备有一定大致的认识，以下主要对Cisco1800系列、Cisco2600系列、Cisco 2800系列、Cisco 3700 系列模块化和固定配置的路由器产品进行简单介绍。

首先以"S26C-12007XK "，"CD26-BHP-12.0.7= "这两个产品型号为例介绍一下Cisco 产品型号名的字母含义：前缀: S -- 预装机箱,无独立介质包装、SF -- 预装机箱,无独立介质包装、SW -- 软盘介质、CD -- 光盘介质。

中间: A -- Enterprise 版本、B -- 包含IP/ IPX/ Apple Talk / DecNet 协议、C -- IP Only 版本、D -- Desktop 版本, 包含IP/IPX、E -- Remote Access Server 版本, 配合多口拨号访问服务、H -- 防火墙特性版本、P -- IP PLUS 特性,如:Easy IP, Multicast Routing, DLSw+ 、L -- IPSEC 56位加密版本、K2 -- IPSEC 3DES 加密, 此项技术目前对中国禁止出口,因此不能定购和升级、N -- APPN 特性版本、R1 -- SNA 特性版本、U -- 支持H.323数据流压缩特性版本、W -- IPSEC 40位加密版本、HY -- 具备IPSEC 56位加密的防火墙特性版本。

后缀: T -- 有修改(patch)的版本、(旧) XK -- 有修改(patch)的版本(新) 、FL26-C-B= Cisco IOS的升级协议. 具备此协议的软件升级是合法的. 注意: 如果同时支持多个特性集, 则相应有多个字母, 如CD26-BHP-12.0.7= 。

网络设备基础知识入门网络设备是我们日常生活中不可或缺的一部分，它们帮助我们实现了互联网和各种在线服务的连接。

在这篇文章中，我们将介绍一些网络设备的基础知识，从而更好地理解它们的工作原理和使用方法。

一、网络设备的分类及功能网络设备可以根据其功能和作用进行分类。

常见的网络设备包括路由器、交换机、网关、防火墙等。

它们各自承担着不同的任务和功能。

1. 路由器（Router）路由器是网络中最基本的设备之一，它起到连接不同网络以及转发数据包的作用。

路由器可以根据数据包的目标地址，将数据包从源网络路由到目标网络。

它可以在多个网络之间建立连接，实现不同网络之间的数据交换和传输。

2. 交换机（Switch）交换机是一个局域网中常见的设备，它的作用是将数据包从源地址转发到目标地址。

交换机在局域网内部工作，用于连接不同设备，如计算机、打印机等。

它可以根据目的地址快速转发数据包，提高网络传输效率。

3. 网关（Gateway）网关是连接不同网络之间的设备，用于实现网络之间的通信和数据传输。

网关可以将数据包从一个网络引导到另一个网络，充当数据包在网络之间的桥梁。

它通常用于连接企业内部网络与外部互联网，提供访问控制和安全防护等功能。

4. 防火墙（Firewall）防火墙是一种网络安全设备，用于保护网络免受非法访问和攻击。

防火墙可以过滤和监控网络流量，阻止潜在的网络威胁。

它可以根据预设的安全策略，控制数据包的进出，保护网络资源和数据的安全性。

二、网络设备的连接和设置方法不同的网络设备在连接和设置上也有一些共同和特殊的方法。

下面我们将介绍一些常见的网络设备连接方法和设置技巧。

1. 路由器的连接和设置连接路由器通常需要使用网线将其与电脑或其他网络设备连接起来。

然后通过浏览器输入路由器的IP地址，登录路由器管理界面进行设置。

在设置界面中，我们可以配置路由器的无线网络、安全设置以及端口转发等功能。

2. 交换机的连接和设置交换机通常在局域网中充当中枢设备，连接多台计算机和其他设备。

路由交换技术基础知识路由交换技术是现代计算机网络中的重要概念，它是实现网络连接和数据传输的关键。

在本文中，我们将介绍路由交换技术的基础知识，包括路由器、交换机、路由表以及路由选择算法等内容。

一、路由器的概念和功能路由器是计算机网络中的一种设备，主要用于实现数据的转发和传输。

它通过查找目标地址并根据路由表进行转发选择，将数据包从源地址传输到目标地址。

路由器在网络中起到了连接各个子网和传输数据的关键作用。

除了传输数据包的功能，路由器还具有一些其他的功能，比如网络地址转换（NAT）、QoS（Quality of Service）等。

通过网络地址转换，路由器可以将内部网络的私有IP地址转换为公网IP地址，实现内部网络和外部网络的连接。

QoS功能可以根据网络连接的需求，为不同的数据流分配带宽和优先级，保证网络服务的质量。

二、交换机的概念和功能交换机是计算机网络中的另一种设备，用于实现局域网内部的数据交换。

它可以根据MAC地址识别数据包的目标设备，并将数据包仅转发到目标设备所在的端口，从而实现数据的高效传输。

交换机具有避免网络冲突、提高网络性能、实现安全隔离等功能。

通过避免网络冲突，交换机可以避免数据包在网络中的碰撞，提高数据传输的效率。

通过提高网络性能，交换机可以提供更高的数据传输速率和带宽，满足用户对网络性能的需求。

通过实现安全隔离，交换机可以将网络分割成多个虚拟局域网（VLAN），实现不同网络之间的隔离和安全控制。

三、路由表的概念和作用路由表是路由器中的一种数据结构，用于存储路由器所知道的网络之间的连接关系。

每个路由表条目包含了目标网络的网络地址、下一跳路由器的IP地址以及用于选择下一跳路由器的路由选择算法。

路由表的作用是指导路由器在传输数据时选择最佳路径。

路由器通过查找目标地址，并根据路由表中的信息进行转发选择，将数据包沿着最佳路径传输到目标地址所在的网络。

路由表的更新是由路由选择协议来完成的，路由选择协议可以根据网络拓扑的变化动态地更新路由表信息。

交换机和路由器的区别详解交换机和路由器是网络中常用的两种设备，它们在网络通信中起着不同的作用。

本文将详细解释交换机和路由器的区别，并对它们在网络中的应用进行分析。

一、定义和功能比较：1. 交换机：交换机是一种用于在局域网中连接多台计算机的设备。

它的主要功能是通过物理地址（MAC地址）进行数据包转发，即根据数据包中的目标MAC地址，将数据包从一个接口转发到另一个接口。

交换机通常具有多个端口，每个端口与一台计算机连接，以实现对计算机间的数据传输的管理。

2. 路由器：路由器是一种用于将数据包在不同网络之间传输的设备。

它的主要功能是根据目标IP地址将数据包从一个网络传输到另一个网络。

路由器通常具有多个接口，每个接口与一个网络相连接，以实现网络间的数据传输。

二、工作层次比较：1. 交换机：交换机工作在数据链路层。

它通过学习网络中各计算机的MAC地址，并建立MAC地址表，从而能够快速、准确地将数据包传输到目标计算机。

2. 路由器：路由器工作在网络层。

它根据网络中的路由表，对数据包进行转发决策，选择最佳路径将数据包发送给目标网络。

三、数据转发方式比较：1. 交换机：交换机通过存储转发的方式进行数据转发。

当收到一份数据包时，交换机会先将其完整地存储在缓存中，然后进行目标MAC 地址的识别和决策，最后再转发到正确的接口。

2. 路由器：路由器通过分组转发的方式进行数据转发。

当收到一份数据包时，路由器会先对其进行分组处理，并提取出目标IP地址。

然后根据路由表信息，进行下一跳的选择，最终将数据包转发到目标网络。

四、网络通信范围比较：1. 交换机：交换机通常被用于局域网（LAN）中，用于连接同一局域网中的计算机，实现内部的数据传输和共享。

2. 路由器：路由器通常被用于广域网（WAN）或互联网中，用于将数据包从一个网络传输到另一个网络，实现不同网络之间的互联互通。

五、拓展性和可管理性比较：1. 交换机：交换机拥有较好的拓展性，可以通过增加端口或堆叠多台交换机来扩展网络规模。

交换机路由器主要功能的区别与联系交换机和路由器是网络世界中非常重要的两种设备，它们在网络通信中发挥着关键作用，但各自的功能又有所不同。

接下来，咱们就来详细聊聊交换机和路由器主要功能的区别与联系。

交换机，简单来说，就像是一个“交通警察”，主要负责在局域网内快速地传递数据。

它根据 MAC 地址（Media Access Control Address，媒体访问控制地址，也就是设备的物理地址）来决定数据的转发方向。

交换机的工作原理比较直接。

当一台设备向另一台设备发送数据时，交换机接收到这个数据帧后，会查看帧中的目标 MAC 地址。

然后，它会在自己的 MAC 地址表中查找这个地址对应的端口。

如果找到了，就直接把数据帧从对应的端口发送出去；如果没找到，就会向除了接收端口之外的所有端口广播这个数据帧，直到找到目标设备为止。

交换机的主要优点在于它能够提供非常高的带宽和快速的数据传输速度。

因为在一个局域网中，不同设备之间的数据交换通常是非常频繁的，交换机能够快速地处理这些数据，使得网络通信更加流畅。

比如说，在一个办公室的网络环境中，多台电脑通过交换机连接在一起。

当一台电脑要向另一台电脑发送文件时，交换机能够迅速地将数据传递过去，几乎没有延迟。

然而，交换机也有它的局限性。

由于它只是根据 MAC 地址进行数据转发，所以它只能在同一个局域网内工作，无法连接不同的网络。

接下来咱们再看看路由器。

路由器就像是一个“导航员”，它的主要功能是连接不同的网络，并选择最佳的路径来转发数据。

路由器工作时，依据的是 IP 地址（Internet Protocol Address，互联网协议地址）。

当一个数据包到达路由器时，路由器会查看数据包中的目标 IP 地址，然后根据自己的路由表来决定将数据包发送到哪个方向。

路由表中包含了不同网络的信息以及到达这些网络的路径。

路由器会根据一些算法（比如最短路径算法）来选择最优的路径，以确保数据包能够快速、准确地到达目的地。

交换机和路由器的区别详解交换机和路由器都是在计算机网络中扮演非常重要的角色。

它们都可以用来管理网络中数据的流向，但是它们的工作原理和使用场景却有很大的不同。

在本文中，我们将详细介绍交换机和路由器的区别以及各自的优缺点，帮助读者更好地理解这两种设备之间的差异。

一、交换机的基本原理和功能交换机是一种网络设备，用于在局域网内建立数据连接。

交换机的基本原理是将从多个主机接收到的数据帧存储在其内部缓存中，然后根据数据帧的目的MAC地址将其发送到正确的目标。

当数据帧到达交换机时，交换机会检查其内部MAC地址表，并将该目标地址关联的端口标记为“已知”，从而记录下地址和端口之间的映射。

之后，每当交换机收到其他主机发送到该目标地址的数据帧时，它就会直接将这些数据帧转发到相应的端口上，而不会向所有端口广播。

这样可以减少网络中不必要的流量，提高带宽效率。

交换机在网络中有很多用途。

它可以对数据包进行转发、选择转发的路径等操作，从而实现高效的数据流控制。

由于交换机只处理MAC地址，因此它仅限于在同一子网内起作用。

如果需要在不同子网之间进行通信，则需要使用一种能够处理不同网络之间通信的设备——路由器。

二、路由器的基本原理和功能路由器是另一种网络设备，用于将数据包从一个网络发送到另一个网络。

与交换机不同，路由器不仅可以处理数据帧的源和目标MAC地址，还可以处理它们的IP地址，这使得它可以在不同子网之间转发数据。

当数据包到达路由器时，路由器会检查其目标IP地址，并使用其内部路由表来计算发送数据包的最佳路径。

路由器将数据包从一个接口接收，然后将其转发到另一个接口。

在转发数据包时，路由器还会将数据包的TTL（Time to Live）减1，以避免数据包在网络中无限循环。

路由器在网络中有许多用途。

它可以使不同子网之间的通信变得更加灵活且高效，同时还可以实现一些网络安全性控制和流量控制等功能。

由于路由器可以处理多种协议，包括TCP/IP、IPv6等，因此可用于连接不同网络类型的设备。

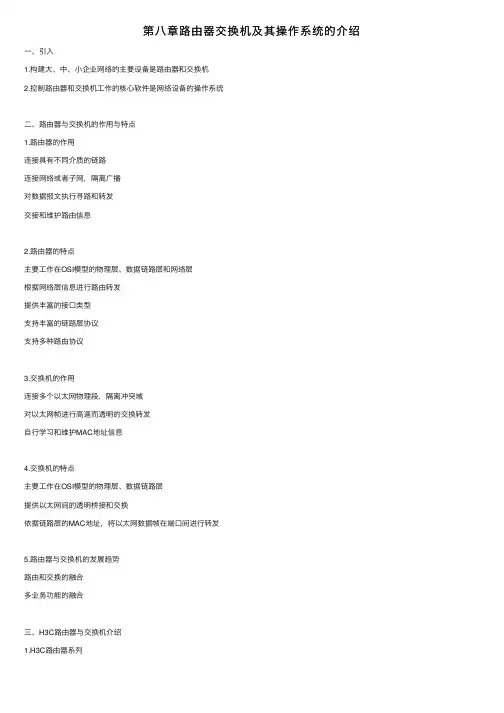

第⼋章路由器交换机及其操作系统的介绍⼀、引⼊1.构建⼤、中、⼩企业⽹络的主要设备是路由器和交换机2.控制路由器和交换机⼯作的核⼼软件是⽹络设备的操作系统⼆、路由器与交换机的作⽤与特点1.路由器的作⽤连接具有不同介质的链路连接⽹络或者⼦⽹，隔离⼴播对数据报⽂执⾏寻路和转发交接和维护路由信息2.路由器的特点主要⼯作在OSI模型的物理层、数据链路层和⽹络层根据⽹络层信息进⾏路由转发提供丰富的接⼝类型⽀持丰富的链路层协议⽀持多种路由协议3.交换机的作⽤连接多个以太⽹物理段，隔离冲突域对以太⽹帧进⾏⾼速⽽透明的交换转发⾃⾏学习和维护MAC地址信息4.交换机的特点主要⼯作在OSI模型的物理层、数据链路层提供以太⽹间的透明桥接和交换依据链路层的MAC地址，将以太⽹数据帧在端⼝间进⾏转发5.路由器与交换机的发展趋势路由和交换的融合多业务功能的融合三、H3C路由器与交换机介绍1.H3C路由器系列2.H3C路由器⽰例3.H3C交换机系列4.H3C交换机⽰例四、H3C⽹络设备操作系统Comware1.什么是操作系统1）含义：简称OS 是计算机系统中必不可少的基础系统软件，是应⽤程序运⾏和⽤户操作必备的基础环境操作系统就是⼀个⼈与计算机之间的中介2）组成⽅式：操作系统的组成：计算机的硬件 + 系统核⼼内核 + 命令解释器 + 外围的应⽤程序ware的作⽤Comware是设备运⾏的⽹络操作系统。

H3C产品的核⼼软件平台对硬件驱动和底层操作系统进⾏屏蔽与封装集成了丰富的链路层协议、以太⽹交换、IP路由及转发、安全等功能模块制定了软硬件接⼝标准规范，对第三⽅⼚商开放平台与接⼝ware的特点⽀持IPv4及IPv6多协议⽀持多CPU路由和交换功能融合⾼可靠性和弹性扩展灵活的裁减和定制功能五、总结1.路由器是利⽤三层IP地址信息进⾏报⽂转发的互联设备2.交换机利⽤⼆层MAC信息进⾏数据帧交换的互联设备3.路由器、交换机的运⾏依赖的软件核⼼是⽹络设备的操作系统4.H3C Comware软件平台是H3C IP ⽹络设备的核⼼软件平台。
