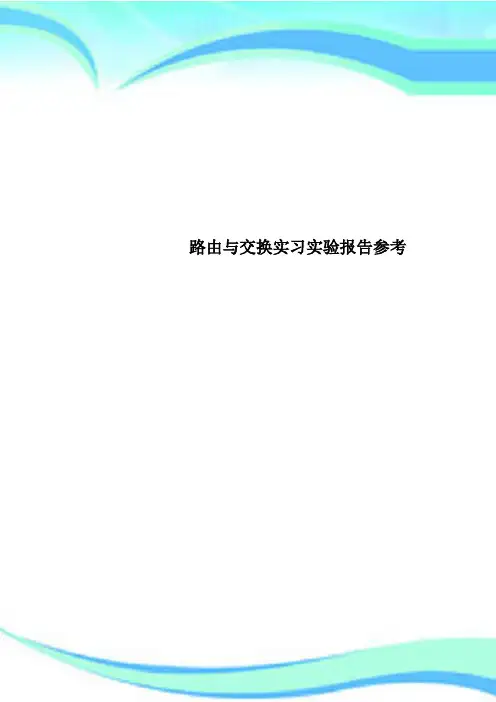

路由与交换实习实验报告参考————————————————————————————————作者：————————————————————————————————日期：实验报告【实验网络拓扑结构】【实验目的】１．实现校园网网络连通１）利用静态路由实现汇聚交换机和路由器与核心路由器间连通2)利用rｉp实现内部汇聚交换机与核心路由器间连通3)利用ospf实现汇聚路由器与核心路由器连通４）通过设置单臂路由使教学楼1和教学楼２能互相连通5)对学生宿舍楼和教学楼分别划分ｖｌan2．在核心路由器上实现nat转换,使内部网络能访问ｉｎternｅt3．设置标准ａcl规则:禁止外部用户访问内部网络4.设置扩展acl规则：仅允许内部用户访问数据中心的80,２１端口6.在核心路由与出口路由间运用ppp协议配置最后要求将检测结果放入一个WORD文档中，文件名为：学号-大作业.ＤOC中给出网络互通的效果,将ＰINＧ截图在各网络设备上,用SHOW ＲUN命令对交换机，还要求SＨOW VLAN，show int ｉｐswitｃhpｏrt对路由器，还要求SHOW IP ROUＴE对NA T，要求用ＰING–T,及DEＢＵG IP NA T对ACL，要求检测相关口或VLＡN的ACL表，SＨOW ＩP INＴ端口号【实验中运用的知识点】1）静态路由2）Rip3）Ｏspf4）naｔ转换5）标准访问控制列表规则6）扩展访问控制列表规则7）划分vlan8）单臂路由9）广域网协议pｐp【实验配置步骤】第一部分配置内部网络连通注意：配置中省略了各端口的ｉp配置，相信端口ｉp可以从拓扑图中反应1）接入交换机1配置划分ｖlaｎSwｉtch（coｎfig)#iｎt fa0/2Swiｔcｈ(confiｇ-if)＃ｓwｉｔchｐｏrt aｃcesｓｖlａｎSwiｔcｈ(cｏnｆiｇ-if)#swｉtchporｔａcｃess ｖｌan 2Switcｈ(confｉg)#int fa0/3Sｗitch(confｉg－if)#switchｐｏrt aｃcesｓvlaｎ３Switcｈ(ｃoｎfiｇ)#inｔｆa0／１Swｉtｃｈ(ｃｏnfiｇ－if）#switｃhport ｔrunk encaｐsulatiｏn dot1q (２960等交换机只支持80２.1q协议，这里忽略）Ｓwitｃh(config-if)#sｗiｔchpoｒt mｏdｅtrunｋSwiｔｃh(ｃｏｎfｉg-ｉｆ)＃switcｈport ｔrｕnｋａllowed vlａn alｌSｗiｔcｈ（confiｇ-if)#exit2)汇聚路由器配置设置单臂路由Rouｔeｒ（config)#ｉnｔｅrｆaceｆａ0／0.１配置子接口这是配置单臂路由的关键,这个接口是个逻辑接口,并不是实际存在的物理接口，但是功能却和物理接口是一样的。

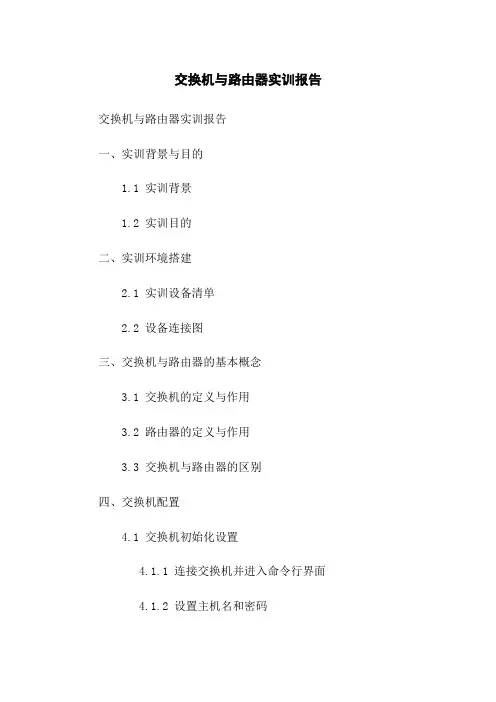

交换机与路由器实训报告交换机与路由器实训报告一、实训背景与目的1.1 实训背景1.2 实训目的二、实训环境搭建2.1 实训设备清单2.2 设备连接图三、交换机与路由器的基本概念3.1 交换机的定义与作用3.2 路由器的定义与作用3.3 交换机与路由器的区别四、交换机配置4.1 交换机初始化设置4.1.1 连接交换机并进入命令行界面 4.1.2 设置主机名和密码4.2 VLAN的配置4.2.1 VLAN的概念4.2.2 VLAN的创建和删除4.2.3 VLAN的端口配置4.3 交换机端口的配置与管理4.3.1 端口的模式设置4.3.2 速率与双工模式设置4.3.3 端口的开启与关闭五、路由器配置5.1 路由器初始化设置5.1.1 连接路由器并进入命令行界面 5.1.2 设置主机名和密码5.2 静态路由配置5.2.1 静态路由的概念5.2.2 静态路由的配置方法5.3 动态路由配置5.3.1 动态路由的概念5.3.2 动态路由的协议选择5.3.3 动态路由的配置方法六、网络设备间的互通测试6.1 交换机内部网络的互通测试6.2 路由器与交换机间网络的互通测试6.3 路由器间网络的互通测试七、实训总结与心得体会附件：附件1、实训设备清单附件2、实训设备连接图附件3、实训配置示例文件法律名词及注释：1、VLAN（Virtual Local Area Network）：虚拟局域网的缩写，是一种基于交换机的虚拟网络划分技术，可将局域网划分为多个逻辑上独立的虚拟局域网。
2、静态路由：管理员手动配置的路由，路由表中的路由信息不会随网络拓扑的更改而自动更新。
3、动态路由：通过使用路由协议，使路由器能够自动学习和更新路由表中的路由信息，实现动态路由选择和转发。
通信综合实训实验报告交换与路由综合实训通信工程11-1班2014年 7 月 15 日设计题目 学 号 专业班级 学生姓名 指导教师实验2 局内呼叫处理实验一、实验目的1.通过对模拟用户的呼叫追踪，加深对程控交换机呼叫处理过程的理解；2.掌握程控交换机配置数据的意义及原理；3.根据设计要求，完成对程控交换机本局数据的配置。
二、实验内容1.学习ZXJ10程控交换机本局数据配置方法；2.模拟用户动态跟踪，深入分析交换机呼叫流程；3.按照实验指导书的步骤配置本局数据，电话号码2960601～2960024分配到ASLC板卡的0～23端口，并用2960006拨打2960001电话，按照实验指导书方法创建模拟用户呼叫跟踪，观察呼叫动态迁移，理解单模块呼叫流程。
4.本局数据配置需要配置如下表格：◆局信息配置◆局容量数据配置◆交换局配置◆物理配置◆号码管理、号码分析三、实验仪器程控交换机1套维护终端若干电话机若干四、实验步骤（一）、启动后台维护控制中心启动程控交换机网管终端计算机，点击桌面快捷方式的，启动后的维护控制中心如下图2-1(利用众友开发软件CCTS可省略该步骤)：图2-1 启动后台维护控制中心（二）、启动操作维护台选中后台维护系统控制中心，单击右键，选中【启动操作维护平台】,出现如下的对话框，输入操作员名【SYSTEM】,口令为空，单击【确定】后，将会登陆操作维护系统。
图2-2 启动操作维护台图2-3 登陆操作维护系统（三）、告警局配置1.数据配置打开“系统维护（C）”----“告警局配置（B）”，如图2-4所示。
图2-4弹出如下界面，如图2-5所示。
图2-5 数据配置2点击“局信息配置（B）”后，弹出如下界面，如图2-6所示。
图2-6 数据配置3输入该局的区号551，局号 296，然后点击【写库】。
2.数据分析其中，该局的区号一般设置为本地的区号，与MP板内TCPIP.CFG文件保持一致，TCPIP.CFG是定义MP板的IP地址、局号的配置文件。
交换机、路由器综合实验（一）一、实验目的：掌握交换机和路由器的各项基本配置。
二、实验环境：Cisco路由器2台；Catalyst 2950交换机1台；PC机3台。
图1三、实验工具：Boson Netsim模拟器四、实验内容：(1) 按图1所示连接网络；注意:交换机的1号口与R1相连，2号口与PC1相连，3号口与PC2相连。
(2 ) 路由器R1配置：Route>enable /进入特权模式/Route#con t /进入全局模式/Route(config) #hostname R1 /给路由器命名/R1(config) #interface e0 /进入路由器1以太网端口e0/R1(config-if) #no shutdown /激活路由器1以太网端口e0/R1(config-if)#ip address 130.1.1.1 255.255.0.0 /配置以太网端口e0 IP地址/R1(config-if)#exit /返回上一级模式/R1(config) #interface s0 /进入串行端口s0/R1(config-if) #no shutdown /激活串行端口s0/R1(config-if) #clock rate 64000 /在DCE端配置时钟频率/R1(config-if)#ip address 222.2.2.1 255.255.255.0 /配置串口s0 IP地址/R1(config-if)#exit /返回上一级模式/R1(config)#ip route 200.1.1.0 255.255.255.0 222.2.2.2 /配置R1到R2的静态路由，200.1.1.0为目标网络地址，255.255.255.0为目标网络子网掩码，222.2.2.2为下一跳地址/ R1(config) #end /返回上一级模式/R1 #show ip route /查看R1的路由表/(3) 路由器R2配置：Route>enable /进入特权模式/Route#con t /进入全局模式/Route(config) #hostname R2 /给路由器命名/R2 (config) #interface e0 /进入路由器2以太网端口e0/R2(config-if) #no shutdown /激活路由器2以太网端口e0/R2(config-if)#ip address 200.1.1.1 255.255.255.0 /配置串口s0 IP地址/R2(config-if)#exit /返回上一级模式/R2(config) #interface s0 /进入串行端口s0/R2(config-if) #no shutdown /激活串行端口s0/R2(config-if) #clock rate 64000 /在DCE端配置时钟频率/R2(config-if)#ip address 222.2.2.2 255.255.255.0 /配置串口s0 IP地址/R2(config-if)#exit /返回上一级模式/R2 (config)#ip route 130.1.0.0 255.255.0.0 222.2.2.1 /配置R2到R1的静态路由，130.1.0.0为目标网络地址，255.255.0.0为目标网络子网掩码，222.2.2.1为下一跳地址/ R2 (config) #end /返回上一级模式/R2#show ip route /查看R2的路由表/(4) 交换机配置Switch>enable /进入特权模式/Switch #config t /进入全局模式/Switch (config)#hostname S /给交换机命名/S(config)#ip default-gateway 130.1.1.1 /配置交换机的默认网关/S(config)#interface vlan 1 /交换机的端口默认为VLAN1/S(config-if)#ip address 130.1.1.2 255.255.0.0 /配置交换机的管理IP/S(config-if)#no shutdown /激活端口/S(config-if)#end /返回上一级/S#vlan database /用于进入VLAN配置状态/S(vlan)# vlan 2 name VLAN2 /创建VLAN，并为新建VLAN命名为VLAN2/S(vlan)#exit /返回上一级/S#conf t /进入全局模式/S(config)#interface fa0/3 /指定交换机的3号端口（3号端口与PC2相连）/ S (config-if)#switchport access vlan 2 /命令用于把3号接口分配给一个VLAN2/ S(vlan)#exitS(config)#interface fa0/4 /指定交换机的4号端口/S(config-if)#switchport access vlan 2 /命令用于把3号接口分配给一个VLAN2/ S(config-if)#end(5) 配置各PC机：包括IP地址、子网掩码和默认网关。

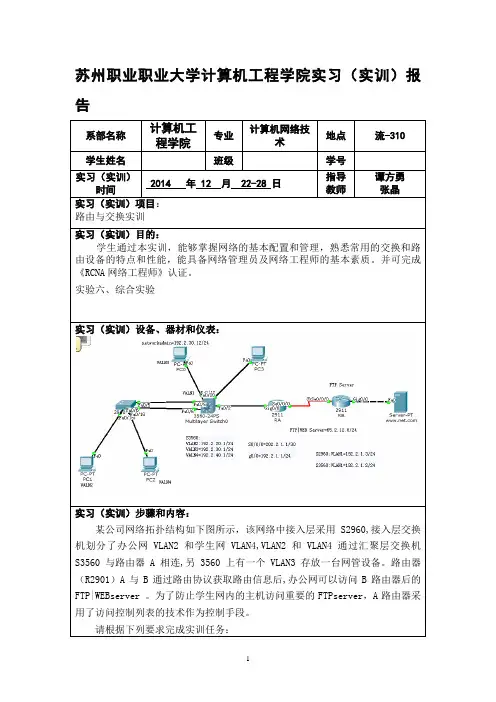

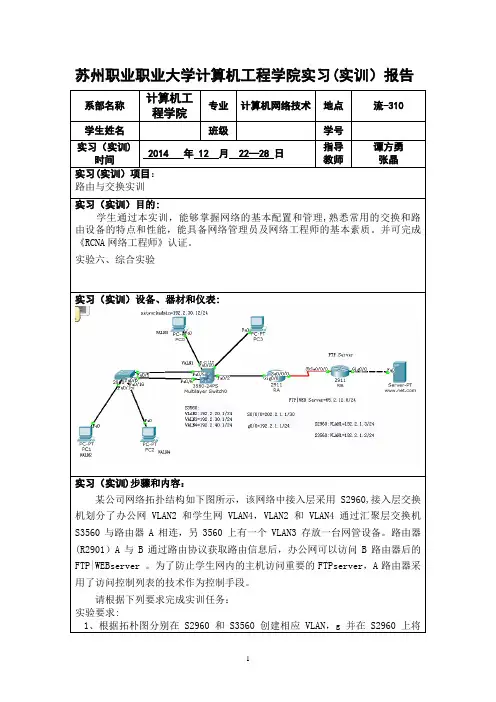

苏州职业职业大学计算机工程学院实习(实训）报告系部名称计算机工程学院专业计算机网络技术地点流-310学生姓名班级学号实习（实训)时间 2014 年 12 月 22—28 日指导教师谭方勇张晶实习(实训）项目：路由与交换实训实习（实训）目的:学生通过本实训，能够掌握网络的基本配置和管理,熟悉常用的交换和路由设备的特点和性能，能具备网络管理员及网络工程师的基本素质。
并可完成《RCNA网络工程师》认证。
实验六、综合实验实习（实训）设备、器材和仪表:实习（实训)步骤和内容：某公司网络拓扑结构如下图所示，该网络中接入层采用S2960,接入层交换机划分了办公网VLAN2和学生网VLAN4，VLAN2和VLAN4通过汇聚层交换机S3560与路由器A相连，另3560上有一个VLAN3存放一台网管设备。
路由器(R2901）A与B通过路由协议获取路由信息后，办公网可以访问B路由器后的FTP|WEBserver 。
为了防止学生网内的主机访问重要的FTPserver，A路由器采用了访问控制列表的技术作为控制手段。
请根据下列要求完成实训任务：实验要求:1、根据拓朴图分别在S2960和S3560创建相应VLAN，g并在S2960上将Enter configuration commands， one per line. End with CNTL/Z。
Switch（config)＃hostname S2960S2960（config）#vlan 2S2960(config—vlan)＃vlan 4S2960（config—vlan）#exitS2960(config）＃int range f0/10—15S2960(config—if-range）＃sw access vlan 2S2960(config-if-range)#exitS2960(config）＃int range f0/16-20S2960（config—if-range）＃sw access vlan 4S2960（config-if-range）＃exitS2960(config)#int f0/15S2960(config-if)＃sw access vlan 2S2960(config—if）＃exitS2960(config)#int f0/16S2960(config—if）＃sw access vlan 4S2960（config—if)#exit二、在交换机上配置RSTP以实现冗余链路S3560：S3560(config)#int range f0/5-6S3560(config-if-range）＃sw mode trunkS3560（config—if-range)＃exitS3560（config）＃spanning—tree vlan 1 root primaryS3560(config)＃spanning-tree mode rapid—pvstS3560(config）＃int range f0/5-6S3560（config-if-range)＃spanning-tree link-type point—to—point S3560（config-if—range）#exitS2960：S2960(config）#int range f0/5-6S2960（config-if-range)＃sw mode trunkS2960(config—if—range)＃exitS2960(config）#int range f0/5-6S2960(config-if-range）＃spanning—tree link-type point-to—point S2960(config—if-range)#exit三、在S3560上配置SVI虚拟接口,启用S3560的三层路由功能,实现vlan间互连S3560（config）＃int vlan 1S3560（config-if）#ip add 192。
苏州职业职业大学计算机工程学院实习（实训）报告实习（实训）设备、器材和仪表：实习（实训）步骤和内容：Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#hostname S2960S2960(config)#vlan 2S2960(config-vlan)#vlan 4S2960(config-vlan)#exitS2960(config)#int range f0/10-15S2960(config-if-range)#sw access vlan 2S2960(config-if-range)#exitS2960(config)#int range f0/16-20S2960(config-if-range)#sw access vlan 4S2960(config-if-range)#exitS2960(config)#int f0/15S2960(config-if)#sw access vlan 2S2960(config-if)#exitS2960(config)#int f0/16S2960(config-if)#sw access vlan 4S2960(config-if)#exit二、在交换机上配置RSTP以实现冗余链路S3560：S3560(config)#int range f0/5-6S3560(config-if-range)#sw mode trunkS3560(config-if-range)#exitS3560(config)#spanning-tree vlan 1 root primaryS3560(config)#spanning-tree mode rapid-pvstS3560(config)#int range f0/5-6S3560(config-if-range)#spanning-tree link-type point-to-point S3560(config-if-range)#exitS2960：S2960(config)#int range f0/5-6S2960(config-if-range)#sw mode trunkS2960(config-if-range)#exitS2960(config)#int range f0/5-6S2960(config-if-range)#spanning-tree link-type point-to-point S2960(config-if-range)#exit三、在S3560上配置SVI虚拟接口,启用S3560的三层路由功能，实现vlan间互连S3560(config)#int vlan 1S3560(config-if)#ip add 192.2.1.2 255.255.255.0S3560(config-if)#no shS3560(config-if)#exitS3560(config)#int vlan 2S3560(config-if)#ip add 192.2.20.1 255.255.255.0S3560(config-if)#no shS3560(config-if)#exitS3560(config)#int vlan 3S3560(config-if)#ip add 192.2.30.1 255.255.255.0S3560(config-if)#no shS3560(config-if)#exitS3560(config)#int vlan 4S3560(config-if)#ip add 192.2.40.1 255.255.255.0S3560(config-if)#no shS3560(config-if)#exitS3560(config)#ip routing四、在RA、RB之间建立PPP链路，配置PAP验证方式RA：Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname RARA(config)#int g0/0RA(config-if)#ip add 192.2.1.1 255.255.255.0RA(config-if)#no shRA(config)#int s0/0/0RA(config-if)#ip add 202.2.1.1 255.255.255.252RA(config-if)#no shPPP链路RA(config)#int s0/0/0RA(config-if)#encapsulation pppRA(config-if)#exitRA(config)#username RA password pass1RA(config)#int s0/0/0RA(config-if)#ppp authentication papRA(config-if)#ppp pap sent-username RB password pass 2 RB：Router#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname RBRB(config)#int s0/0/0RB(config-if)#ip add 202.2.1.2 255.255.255.252RB(config-if)#no shRB(config-if)#clock rate 64000PPP链路RB(config)#int s0/0/0RB(config-if)#encapsulation pppRB(config-if)#exitRB(config)#username RB password pass2RB(config)#int s0/0/0RB(config-if)#ppp authentication papRB(config-if)#ppp pap sent-username RA password pass1五、内网配置RIPV2协议，外网配置OSPF协议S3560：S3560(config)#router ripS3560(config-router)#network 192.2.1.0S3560(config-router)#network 192.2.20.0S3560(config-router)#network 192.2.30.0S3560(config-router)#network 192.2.40.0S3560(config-router)#version 2RA：RIP配置RA(config)#router ripRA(config-router)#network 192.2.1.0RA(config-router)#version 2RA(config-router)#no auto-summaryRA(config-router)#exitOSPF配置RA(config)#router ospf 1RA(config-router)#network 202.2.1.0 0.0.0.255 area 0 RA(config-router)#exitRB：OSPF配置RB(config)#int g0/0RB(config-if)#ip add 65.2.12.1 255.255.255.0RB(config-if)#no shRB(config-if)#exitRB(config)#router ospf 1RB(config-router)#network 202.2.1.0 0.0.0.255 area 0 RB(config-router)#network 65.2.12.0 0.0.0.255 area 0 RB(config-router)#exit路由重分配RA(config)#router ripRA(config-router)#redistri ospf 1 metric 2RA(config-router)#exitRA(config)#router ospf 1RA(config-router)#redistri rip subnetsRA(config-router)#exitS3560：RA：RB：六、在RA上配置NAPT，内网通过NAPT访问外网NAPT配置RA：RA(config)#ip nat pool ippool 202.2.1.1 202.2.1.1 netmask 255.255.255.0 RA(config)#access-list 1 permit anyRA(config)#ip nat inside source list 1 pool ippool overloadRA(config)#int g0/0RA(config-if)#ip nat insideRA(config-if)#exitRA(config)#int s0/0/0RA(config-if)#ip nat outside七、在S3560上配置基于命名的ACL让所有人可以正常访问服务器，只有VLAN4不可以访问FTP服务。

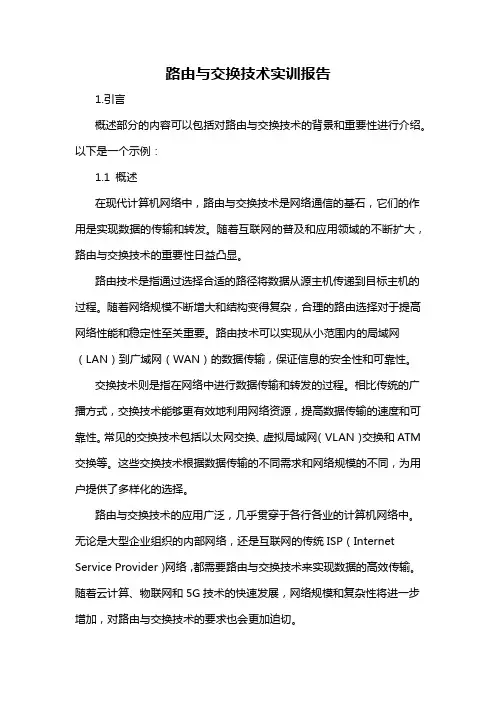

路由与交换技术实训报告1.引言概述部分的内容可以包括对路由与交换技术的背景和重要性进行介绍。
以下是一个示例：1.1 概述在现代计算机网络中，路由与交换技术是网络通信的基石，它们的作用是实现数据的传输和转发。
随着互联网的普及和应用领域的不断扩大，路由与交换技术的重要性日益凸显。
路由技术是指通过选择合适的路径将数据从源主机传递到目标主机的过程。
随着网络规模不断增大和结构变得复杂，合理的路由选择对于提高网络性能和稳定性至关重要。
路由技术可以实现从小范围内的局域网（LAN）到广域网（WAN）的数据传输，保证信息的安全性和可靠性。
交换技术则是指在网络中进行数据传输和转发的过程。
相比传统的广播方式，交换技术能够更有效地利用网络资源，提高数据传输的速度和可靠性。
常见的交换技术包括以太网交换、虚拟局域网（VLAN）交换和ATM 交换等。
这些交换技术根据数据传输的不同需求和网络规模的不同，为用户提供了多样化的选择。
路由与交换技术的应用广泛，几乎贯穿于各行各业的计算机网络中。
无论是大型企业组织的内部网络，还是互联网的传统ISP（Internet Service Provider）网络，都需要路由与交换技术来实现数据的高效传输。
随着云计算、物联网和5G技术的快速发展，网络规模和复杂性将进一步增加，对路由与交换技术的要求也会更加迫切。
本报告将深入探讨路由与交换技术的相关知识和实践操作，通过实训实验的方式加深对于这些技术的理解和掌握。
我们将重点介绍路由技术的概念、协议以及交换技术的分类，通过实际操作实验，探索如何利用路由与交换技术构建高效的计算机网络，提高网络通信的性能和稳定性。
文章结构部分的内容应该包括对整篇文章的分章节进行介绍和概述。
以下是对文章结构的简要描述：1.2 文章结构部分：本篇报告主要分为以下几个部分，每个部分都涉及不同的内容和技术：1. 引言：在这一部分，我们将对整篇报告进行概述，并介绍本次实训报告的目的。

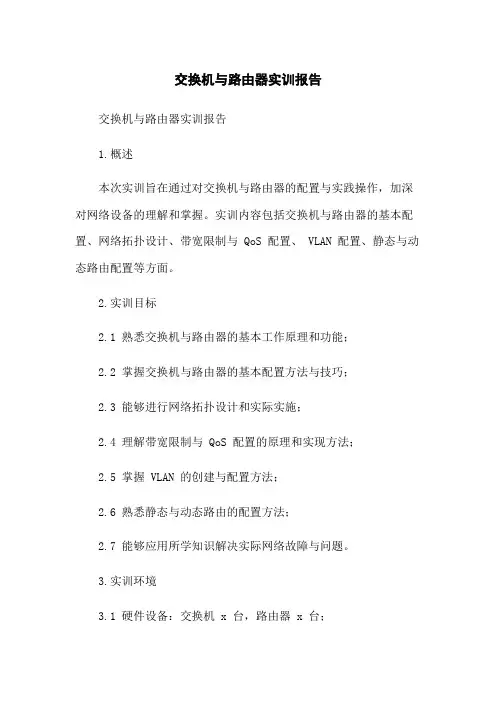

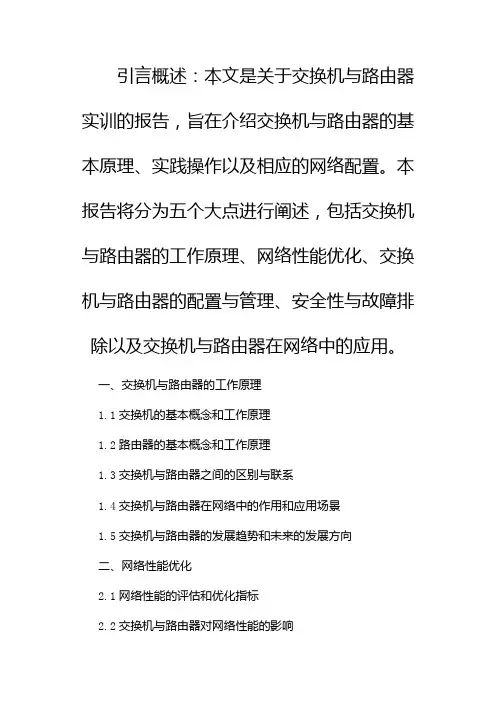

交换机与路由器实训报告交换机与路由器实训报告1.概述本次实训旨在通过对交换机与路由器的配置与实践操作，加深对网络设备的理解和掌握。
实训内容包括交换机与路由器的基本配置、网络拓扑设计、带宽限制与 QoS 配置、 VLAN 配置、静态与动态路由配置等方面。
2.实训目标2.1 熟悉交换机与路由器的基本工作原理和功能；2.2 掌握交换机与路由器的基本配置方法与技巧；2.3 能够进行网络拓扑设计和实际实施；2.4 理解带宽限制与 QoS 配置的原理和实现方法；2.5 掌握 VLAN 的创建与配置方法；2.6 熟悉静态与动态路由的配置方法；2.7 能够应用所学知识解决实际网络故障与问题。
3.实训环境3.1 硬件设备：交换机 x 台，路由器 x 台；3.2 软件环境：操作系统及所需软件版本信息。
4.实训内容4.1 交换机基本配置4.1.1 网络设备初始化4.1.2 设备登录与认证4.1.3 设备命名与管理IP地质配置4.1.4 设备时钟配置4.1.5 查看设备基本状态信息4.2 路由器基本配置4.2.1 网络设备初始化4.2.2 设备登录与认证4.2.3 设备命名与管理IP地质配置4.2.4 设备时钟配置4.2.5 查看设备基本状态信息4.3 网络拓扑设计与实施4.3.1 网络拓扑规划与设计4.3.2 配置物理接口4.3.3 配置 VLAN4.3.4 配置子接口4.4 带宽限制与 QoS 配置4.4.1 配置带宽限制4.4.2 配置 QoS4.5 VLAN 配置4.5.1 创建 VLAN4.5.2 地质分配与端口划分4.6 静态与动态路由配置4.6.1 静态路由配置4.6.2 动态路由配置4.7 实际网络故障与问题解决4.7.1 网络故障排查方法与步骤4.7.2 故障现象与分析4.7.3 故障处理与解决方案5.附件附件 1：网络设备配置备份文件附件 2：实际网络拓扑图附件 3：故障排查记录6.附录：法律名词及注释6.1 法律名词 A：注释说明6.2 法律名词 B：注释说明（以下省略其他法律名词及注释）。

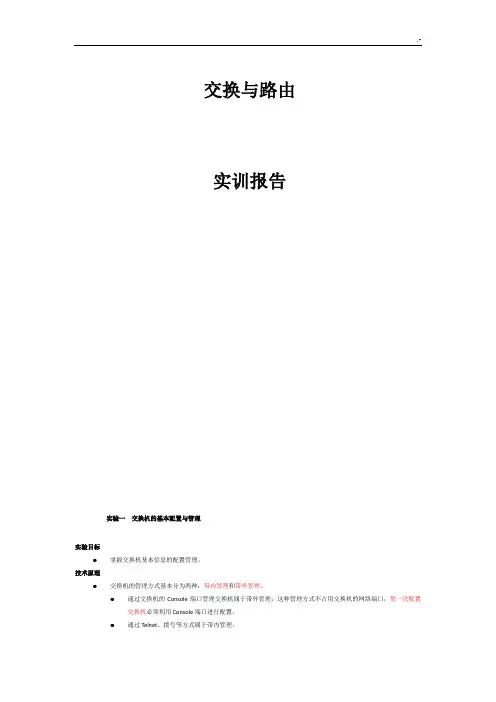

交换与路由实训报告实验一交换机的基本配置与管理实验目标●掌握交换机基本信息的配置管理。
技术原理●交换机的管理方式基本分为两种：带内管理和带外管理。
●通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
●通过Telnet、拨号等方式属于带内管理。
●交换机的命令行操作模式主要包括：●用户模式Switch>●特权模式Switch#●全局配置模式Switch(config)#●端口模式Switch(config-if)#实验步骤：●新建Packet Tracer拓扑图●了解交换机命令行●进入特权模式(en)●进入全局配置模式(conf t)●进入交换机端口视图模式(int f0/1)●返回到上级模式(exit)●从全局以下模式返回到特权模式(end)●帮助信息(如? 、co?、copy?)●命令简写(如conf t)●命令自动补全(Tab)●快捷键(ctrl+c中断测试，ctrl+z退回到特权视图)●Reload重启。
(在特权模式下)●修改交换机名称(hostname X)实验设备Switch_2960 1台；PC 1台；配置线；实验二交换机的Telnet远程登陆配置实验目标●掌握采用Telnet方式配置交换机的方法。
技术原理●配置交换机的管理IP地址(计算机的IP地址与交换机管理IP地址在同一个网段)：●在2层交换机中，IP地址仅用于远程登录管理交换机，对于交换机的运行不是必需，但是若没有配置管理IP地址，则交换机只能采用控制端口console进行本地配置和管理。
●默认情况下，交换机的所有端口均属于VLAN1，VLAN1是交换机自动创建和管理的。
每个VLAN只有一个活动的管理地址，因此对2层交换机设置管理地址之前，首先应选择VLAN1接口，然后再利用IP address配置命令设置管理IP地址。
●为telnet用户配置用户名和登录口令：●交换机、路由器中有很多密码，设置对这些密码可以有效的提高设备的安全性。

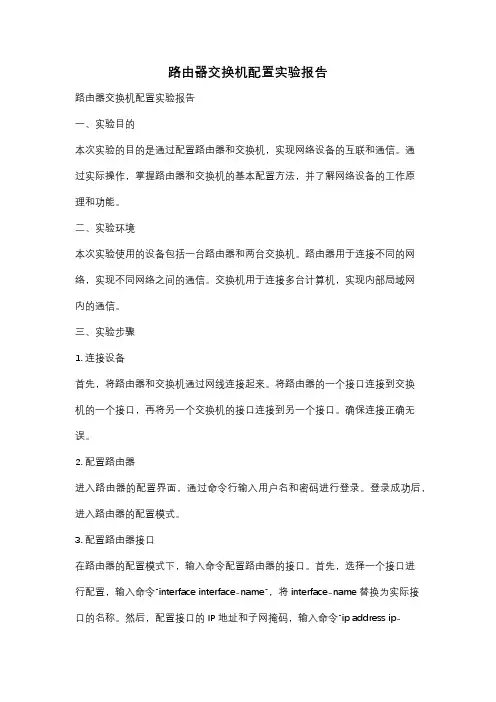

路由器交换机配置实验报告路由器交换机配置实验报告一、实验目的本次实验的目的是通过配置路由器和交换机，实现网络设备的互联和通信。
通过实际操作，掌握路由器和交换机的基本配置方法，并了解网络设备的工作原理和功能。
二、实验环境本次实验使用的设备包括一台路由器和两台交换机。
路由器用于连接不同的网络，实现不同网络之间的通信。
交换机用于连接多台计算机，实现内部局域网内的通信。
三、实验步骤1. 连接设备首先，将路由器和交换机通过网线连接起来。
将路由器的一个接口连接到交换机的一个接口，再将另一个交换机的接口连接到另一个接口。
确保连接正确无误。
2. 配置路由器进入路由器的配置界面，通过命令行输入用户名和密码进行登录。
登录成功后，进入路由器的配置模式。
3. 配置路由器接口在路由器的配置模式下，输入命令配置路由器的接口。
首先，选择一个接口进行配置，输入命令"interface interface-name"，将interface-name替换为实际接口的名称。
然后，配置接口的IP地址和子网掩码，输入命令"ip address ip-address subnet-mask"，将ip-address和subnet-mask替换为实际的IP地址和子网掩码。
4. 配置路由器的路由表在路由器的配置模式下，输入命令配置路由器的路由表。
通过输入命令"iproute destination-network subnet-mask next-hop"，将destination-network、subnet-mask和next-hop替换为实际的目标网络、子网掩码和下一跳地址。
5. 配置交换机进入交换机的配置界面，通过命令行输入用户名和密码进行登录。
登录成功后，进入交换机的配置模式。
6. 配置交换机的VLAN在交换机的配置模式下，输入命令配置交换机的VLAN。
通过输入命令"vlanvlan-id"，将vlan-id替换为实际的VLAN号码。
路由与交换实训报告 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】苏州市职业大学实习（实训）报告名称交换与路由技术2011年12月29日至2011年12月30日共1周院系计算机工程系班级 10网络安全（CIW）姓名胡帅帅系主任李金祥教研室主任谭方勇指导教师方立刚、高小惠苏州市职业大学实习（实训）任务书名称：路由与交换起讫时间：2011年12月29日~2011年12月30日院系：计算机工程系班级： 10网络安全指导教师：方立刚、高小惠系主任：李金祥实验要求：1、根据拓朴图分别在S2126和S3550创建相应VLAN ，并在S2126上将F0/10-15加入VLAN2，将F0/16-20加入VLAN4，在S3550上将F0/10-12加入VLAN32、在两台交换机之间配置实现冗余链路，解决环路问题3、S3550通过SVI 方式和RA 互连4、S3550配置实现VLAN 间互连5、RA 和RB 之间采用PPP 链路，采用PAP 方式进行验证提高链路的安全性。
6、在全网运应RIPV2实现全网互连。
7、通过访问列表控制所有人可以正常访问服务器，只有VLAN4不可以访问FTP 服务。
8、通过相关命令显示相关配置结果，并进行验证三、实习（实训）方式■ 集中 □ 分散 □ 校内 □ 校外F0 S0S0F0ABF0/5 VLAN1F0/5VLAN2 VLAN4S2126S3550 RA:30 F 30 FS3550 : VLAN3＝FTPserverVLAN3F0/6 F0/6五、实习（实训）报告内容（有指导书的可省略）项目一、交换机基本配置、交换机的远程登陆一.实训要求通过实训熟悉配置环境，学会交换机的基本配置方法和交换机的远程登陆。
二．实训步骤，1-2和1-3所示：图1-1：新建连接图1-2：连接到bbc图1-3：打开超级终端End with CNTL/Z.SwitchA(config)# End with CNTL/Z.switchA(config)#no ip domain-lookup2005-02-20 17:02:54 @5-CONFIG:Configured from outbandswitchA(config)#int fa 0/12005-02-20 17:03:47 @5-CONFIG:Configured from outbandswitchA(config-if)#speed 1002005-02-20 17:04:00 @5-CONFIG:Configured from outbandswitchA(config-if)#duplex full2005-02-20 17:04:09 @5-CONFIG:Configured from outbandswitchA(config-if)#exitswitchA(config)#int vlan 12005-02-20 17:18:16 @5-CONFIG:Configured from outband 2005-02-20 17:18:42 @5-CONFIG:Configured from outband switchA(config-if)#exit.Current configuration : 453 bytes!version!enable services web-serverhostname switchAvlan 1!vlan 2!enable secret level 15 5 $2,1u_;C3&-8U0<D4'.tj9=GQ+/7R:>H !interface fastEthernet 0/1speed 100duplex full!interface vlan 1no shutdown!interface vlan 2!snmp-server community public roline vtyexec-timeout 1000!line console 0exec-timeout 30!endswitchA#switchA#show interface vlan% Incomplete command.switchA#show interface vlan 1Interface : Vlan 1Description :AdminStatus : upOperStatus : downHardware : -Mtu : 1500LastChange : 0d:0h:0m:0sARP Timeout : 3600 secManagementStatus:EnabledswitchA#switchA#show interface fa 0/1Interface : FastEthernet100BaseTX 0/1Description :AdminStatus : upOperStatus : downHardware : 10/100BaseTXMtu : 1500LastChange : 0d:0h:0m:0sAdminDuplex : FullOperDuplex : UnknownAdminSpeed : 100OperSpeed : UnknownFlowControlAdminStatus : OffFlowControlOperStatus : OffPriority : 0Broadcast blocked :DISABLEUnknown multicast blocked :DISABLEUnknown unicast blocked :DISABLEswitchA#switchA#show mac-address-tableVlan MAC Address Type Interface---------- -------------------- -------- -------------------switchA#switchA#show versionSystem description : Red-Giant Gigabit Intelligent Switch(S2126G) By Ruijie NetworkSystem uptime : 0d:3h:44m:25sSystem hardware version :System software version : (2) Build Aug 31 2005 ReleaseSystem BOOT version : RG-S2126G-BOOT 03-02-02System CTRL version : RG-S2126G-CTRL 03-08-02Running Switching Image : Layer2switchA#show clockSystem clock : 2005-02-20 17:31:58 SundayswitchA#show configUsing 181 out of 6291456 bytes!version!enable services web-serverhostname S2126-2vlan 1!enable secret level 15 5 $2;C,tZ[30<D+S(\49=G1X)sQ:>*T!snmp-server community public roendswitchA#2. 交换机的远程登陆SwitchA(config)#line console 0SwitchA(config-line)#line vty 0 4SwitchA(config-line)#enable secret tcySwitchA(config)#enable password tcy三．项目小结通过实验，我基本掌握了交换机的基本配置方法，也学会了交换机的远程登陆。
但还有很多不足的地方，希望可以通过今后的上级操作来逐渐完善自己。
项目二、路由器实现不同VLAN之间互通一.实训要求通过实训掌握交换机VLAN的划分，跨交换机实现相同VLAN的互通和路由器实现不同VLAN之间的通信。
二．实训步骤1. 交换机VLAN的划分SwitchA(config)#SwitchA#%SYS-5-CONFIG_I: Configured from console by consoleSwitchA#conf tEnter configuration commands, one per line. End with CNTL/Z.SwitchA(config)#exitSwitchA#conf tSwitchA(config)#vlan 10SwitchA(config-vlan)#exitSwitchA(config)#vlan 20SwitchA(config-vlan)#exitSwitchA(config)#vlan 30SwitchA(config-vlan)#exitSwitchA(config)#vlan 40SwitchA(config-vlan)#exitSwitchA(config)#interface range fastethernet 0/1-5SwitchA(config-if-range)#switchport access vlan 10SwitchA(config-if-range)#exitSwitchA(config)#interface range fastethernet 0/6-10SwitchA(config-if-range)#switchport access vlan 20SwitchA(config-if-range)#exitSwitchA(config)#interface range fastethernet 0/11-15SwitchA(config-if-range)#switchport access vlan 30SwitchA(config-if-range)#exitSwitchA(config)#interface range fastethernet 0/16-20SwitchA(config-if-range)#switchport access vlan 40SwitchA(config-if-range)#exitSwitchA(config)#interface vlan 10SwitchA(config-if)#%LINK-5-CHANGED: Interface Vlan10, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up SwitchA(config-if)#ip addressSwitchA(config-if)#exitSwitchA(config)#interface vlan 20SwitchA(config-if)#ip addressSwitchA(config-if)#exitSwitchA(config)#interface vlan 30SwitchA(config-if)#ip addressSwitchA(config-if)#exitSwitchA(config)#interface vlan 40SwitchA(config-if)#ip addressSwitchA(config-if)#exitSwitchA(config)#%SYS-5-CONFIG_I: Configured from console by consoleSwitchA#2.跨交换机实现相同VLAN的互通Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#host SwitchBSwitchB(config)#vlan 10SwitchB(config-vlan)#exitSwitchB(config)#vlan 20SwitchB(config-vlan)#exitSwitchB(config)#interface range fastethernet 0/1-5SwitchB(config-if-range)#switchport access vlan 10SwitchB(config-if-range)#exitSwitchB(config)#interface range fastethernet 0/6-10SwitchB(config-if-range)#switchport access vlan 20SwitchB(config-if-range)#exitSwitchB(config)#interface vlan 10SwitchB(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up SwitchB(config-if)#exitSwitchB(config)#interface vlan 30SwitchB(config-if)#interface vlan 20%LINK-5-CHANGED: Interface Vlan20, changed state to upSwitchB(config-if)# % Incomplete command.SwitchB(config-if)#exit实验结果如图2-1所示：图2-1：跨交换机实现相同VLAN的互通3.路由器实现不同VLAN之间的通信（1）拓扑图将主机A和B划分到VLAN2（将交换机端口1-4划分到VLAN2）中，接在交换机端口2和4con上；将主机C和D划分到VLAN3（将交换机端口9-12划分到VLAN3）中，接在交换机端口10和12上；路由器的FASTETHERNET 0接在交换机的端口6上，将交换机端口6设为主干模式。
