实验目的：掌握路由器基本配置实验重点：配置主机名、密码、vty密码、接口ip地址实验难点：配置主机名、密码、vty密码、接口ip地址实验步骤：Router>enRouter#conf tRouter(config)#hostname R1R1(config)#enable password 1234R1(config)#line vty 0 4R1(config-line)#password 123456R1(config-line)#loginR1(config-line)#exitR1(config)#int f0/0R1(config-if)#ip add 192.168.1.1 255.255.255.0R1(config-if)#no shut实验二静态路由配置时间：2014-12-9实验目的：理解静态路由、掌握静态路由配置实验重点：静态路由配置实验难点：静态路由配置实验步骤1、设计网络拓扑2、设备选型，用合适线缆连接设备3、Ip地址配置，包括pc和路由接口IP地址配置4、静态路由配置，以其中一台路由器为例：R1(config)#ip route 192.168.1.0 255.255.255.0 172.168.1.2545、查看路由表R1#show ip route6、测试网络连通性ping 某台主机实验三动态路由协议配置RIP 、RIPv2、EIGRP、OSPF、时间：2014-12-16 实验目的：理解、掌握配置动态路由协议RIP 、RIPv2、EIGRP、OSPF、实验重点：配置动态路由协议RIP 、RIPv2、EIGRP、OSPF实验难点：配置动态路由协议RIP 、RIPv2、EIGRP、OSPF实验步骤1设计网络拓扑2设备选型，用合适线缆连接设备3 Ip地址配置，包括pc和路由接口IP地址配置4 RIP配置R1(config)#router RIPR1(config)#network 192.168.1.0 为与R1直连的网络R1(config)#network 192.168.2.05查看路由表R1#show ip route6测试网络连通性ping 某台主机7 禁用RIP协议，在此网络拓扑上使用EIGRP、ＯＳＰＦ实验目的：掌握宽带路由器的配置实验重点：宽带路由器登录口令和密码的获得、W AN口的配置实验难点：宽带路由器登录口令和密码的获得、W AN口的配置实验步骤1 、W AN口的连接2、Pc连接宽带路由器的lan口，pc设置ip地址的获取方式为自动获取。
一、实训目的通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络设备的配置与管理能力。
二、实训环境1. 路由器：华为AR系列路由器一台2. 交换机：华为S系列交换机一台3. 网线：直通网线若干4. 计算机若干5. 实验室网络环境：模拟企业局域网环境三、实训内容1. 路由器基本配置2. 路由器接口配置3. 路由协议配置4. 静态路由配置5. 动态路由配置6. 路由策略配置7. NAT配置8. 路由器安全配置四、实训步骤1. 路由器基本配置（1）连接路由器与计算机，使用Console线进入路由器配置模式。
（2）配置路由器基本参数，包括主机名、密码等。
（3）配置接口IP地址，确保路由器与交换机之间能够正常通信。
2. 路由器接口配置（1）查看路由器接口信息，了解接口状态。
（2）配置接口VLAN，实现不同VLAN之间的隔离。
（3）配置接口安全特性，如MAC地址绑定、IP源地址过滤等。
3. 路由协议配置（1）配置静态路由，实现不同网络之间的互通。
（2）配置动态路由协议，如RIP、OSPF等，实现网络自动路由。
4. 静态路由配置（1）查看路由表，了解当前网络的路由信息。
（2）配置静态路由，实现特定网络之间的互通。
5. 动态路由配置（1）配置RIP协议，实现网络自动路由。
（2）配置OSPF协议，实现网络自动路由。
6. 路由策略配置（1）配置路由策略，实现特定数据包的转发。
（2）配置策略路由，实现不同数据包的转发。
7. NAT配置（1）配置NAT地址池，实现内部网络访问外部网络。
（2）配置NAT转换，实现内部网络访问外部网络。
8. 路由器安全配置（1）配置ACL，实现访问控制。
（2）配置IPsec VPN，实现远程访问。
（3）配置端口安全，防止未授权访问。
五、实训结果通过本次实训，成功配置了路由器的基本参数、接口、路由协议、静态路由、动态路由、路由策略、NAT和路由器安全配置。
实现了不同网络之间的互通，满足了网络需求。

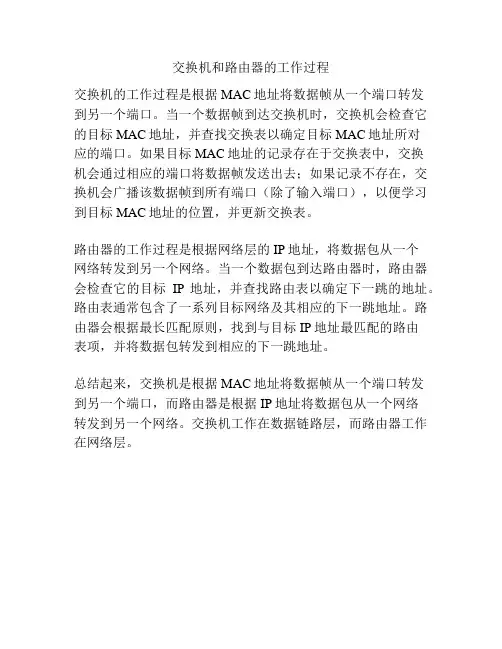

交换机和路由器的工作过程
交换机的工作过程是根据MAC地址将数据帧从一个端口转发
到另一个端口。
当一个数据帧到达交换机时，交换机会检查它的目标MAC地址，并查找交换表以确定目标MAC地址所对
应的端口。
如果目标MAC地址的记录存在于交换表中，交换
机会通过相应的端口将数据帧发送出去；如果记录不存在，交换机会广播该数据帧到所有端口（除了输入端口），以便学习到目标MAC地址的位置，并更新交换表。
路由器的工作过程是根据网络层的IP地址，将数据包从一个
网络转发到另一个网络。
当一个数据包到达路由器时，路由器会检查它的目标IP地址，并查找路由表以确定下一跳的地址。
路由表通常包含了一系列目标网络及其相应的下一跳地址。
路由器会根据最长匹配原则，找到与目标IP地址最匹配的路由
表项，并将数据包转发到相应的下一跳地址。
总结起来，交换机是根据MAC地址将数据帧从一个端口转发
到另一个端口，而路由器是根据IP地址将数据包从一个网络
转发到另一个网络。
交换机工作在数据链路层，而路由器工作在网络层。

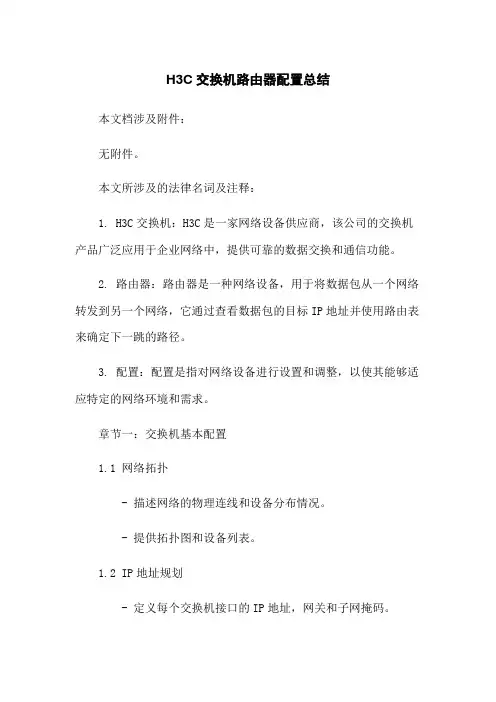

H3C交换机路由器配置总结本文档涉及附件：无附件。
本文所涉及的法律名词及注释：1. H3C交换机：H3C是一家网络设备供应商，该公司的交换机产品广泛应用于企业网络中，提供可靠的数据交换和通信功能。
2. 路由器：路由器是一种网络设备，用于将数据包从一个网络转发到另一个网络，它通过查看数据包的目标IP地址并使用路由表来确定下一跳的路径。
3. 配置：配置是指对网络设备进行设置和调整，以使其能够适应特定的网络环境和需求。
章节一：交换机基本配置1.1 网络拓扑- 描述网络的物理连线和设备分布情况。
- 提供拓扑图和设备列表。
1.2 IP地址规划- 定义每个交换机接口的IP地址，网关和子网掩码。
- 提供IP地址规划表。
1.3 VLAN配置- 划分交换机的虚拟局域网（VLAN）。
- 设置VLAN间的互联和VLAN端口成员关系。
- 提供VLAN配置命令示例。
章节二：交换机高级配置2.1 交换机端口安全配置- 配置端口安全特性，限制每个端口连接的设备数量或MAC地址。
- 防止未经授权的设备接入网络。
- 提供端口安全配置命令示例。
2.2 交换机链路聚合配置- 配置链路聚合，将多个物理链路聚合成一个逻辑链路。
- 提高链路容量和可靠性。
- 提供链路聚合配置命令示例。
2.3 交换机交换机协议配置- 配置交换机间的协议，如树协议（STP），路由信息协议（RIP），开放最短路径优先（OSPF）等。
- 提供交换机协议配置命令示例。
章节三：路由器基本配置3.1 IP地址配置- 设置路由器接口的IP地址，网关和子网掩码。
- 提供IP地址配置命令示例。
3.2 静态路由配置- 配置静态路由，手动设置路由跳转路径。
- 提供静态路由配置命令示例。
3.3 动态路由配置- 配置动态路由，使路由器能够自动学习和选择最佳的路由路径。
- 提供动态路由配置命令示例。
章节四：路由器高级配置4.1 ACL配置- 配置访问控制列表（ACL），控制数据包的流动。

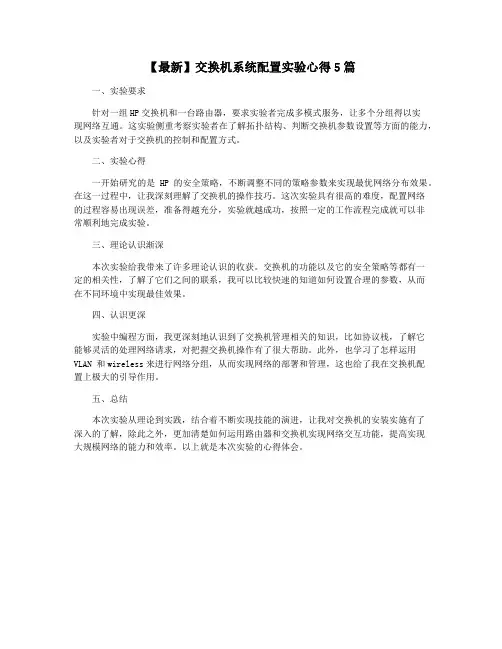

【最新】交换机系统配置实验心得5篇
一、实验要求
针对一组HP交换机和一台路由器，要求实验者完成多模式服务，让多个分组得以实
现网络互通。
这实验侧重考察实验者在了解拓扑结构、判断交换机参数设置等方面的能力，以及实验者对于交换机的控制和配置方式。
二、实验心得
一开始研究的是HP的安全策略，不断调整不同的策略参数来实现最优网络分布效果。
在这一过程中，让我深刻理解了交换机的操作技巧。
这次实验具有很高的难度，配置网络
的过程容易出现误差，准备得越充分，实验就越成功，按照一定的工作流程完成就可以非
常顺利地完成实验。
三、理论认识渐深
本次实验给我带来了许多理论认识的收获。
交换机的功能以及它的安全策略等都有一
定的相关性，了解了它们之间的联系，我可以比较快速的知道如何设置合理的参数，从而
在不同环境中实现最佳效果。
四、认识更深
实验中编程方面，我更深刻地认识到了交换机管理相关的知识，比如协议栈，了解它
能够灵活的处理网络请求，对把握交换机操作有了很大帮助。
此外，也学习了怎样运用VLAN 和wireless来进行网络分组，从而实现网络的部署和管理，这也给了我在交换机配
置上极大的引导作用。
五、总结
本次实验从理论到实践，结合着不断实现技能的演进，让我对交换机的安装实施有了
深入的了解，除此之外，更加清楚如何运用路由器和交换机实现网络交互功能，提高实现
大规模网络的能力和效率。
以上就是本次实验的心得体会。

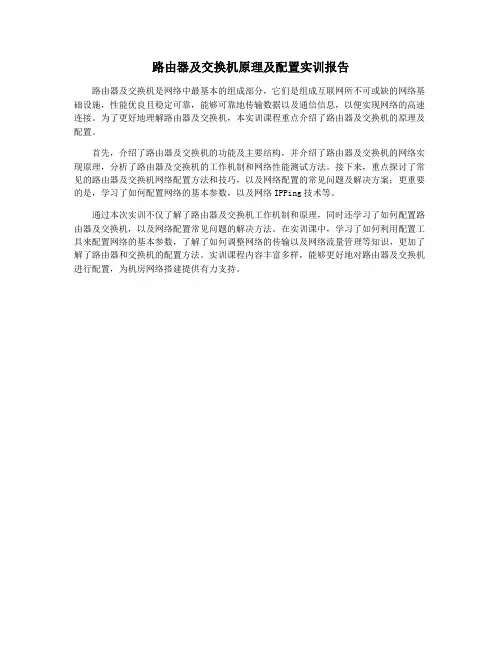

路由器及交换机原理及配置实训报告
路由器及交换机是网络中最基本的组成部分，它们是组成互联网所不可或缺的网络基础设施，性能优良且稳定可靠，能够可靠地传输数据以及通信信息，以便实现网络的高速连接。
为了更好地理解路由器及交换机，本实训课程重点介绍了路由器及交换机的原理及配置。
首先，介绍了路由器及交换机的功能及主要结构，并介绍了路由器及交换机的网络实现原理，分析了路由器及交换机的工作机制和网络性能测试方法。
接下来，重点探讨了常见的路由器及交换机网络配置方法和技巧，以及网络配置的常见问题及解决方案；更重要的是，学习了如何配置网络的基本参数，以及网络IPPing技术等。
通过本次实训不仅了解了路由器及交换机工作机制和原理，同时还学习了如何配置路由器及交换机，以及网络配置常见问题的解决方法。
在实训课中，学习了如何利用配置工具来配置网络的基本参数，了解了如何调整网络的传输以及网络流量管理等知识，更加了解了路由器和交换机的配置方法。
实训课程内容丰富多样，能够更好地对路由器及交换机进行配置，为机房网络搭建提供有力支持。

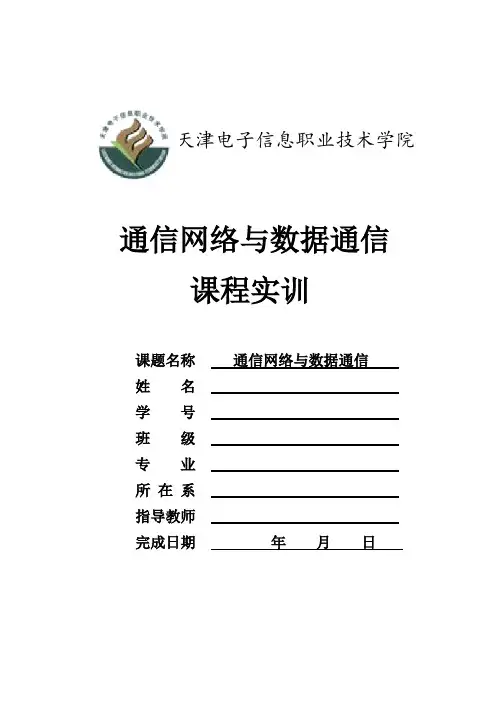

天津电子信息职业技术学院通信网络与数据通信课程实训课题名称通信网络与数据通信姓名学号班级专业所在系指导教师完成日期年月日一、实训目的、要求（概述）二、仿真（命令解释，截图等）三、中兴设备配置（可以拍照，截图）四、总结（收获，不足，体会等）(1)实训目的：1.初步认识packet Tracer软件的工作环境；2.初步认识网络拓扑中的常用设备（路由器、交换机等）；3.认识交叉线和直连线(2)、实训要求：1.按照题目要求进行网络拓扑图设计；2.对题目中的拓扑图正确连线，并使所有连线up；3.能够对交换机或路由器添加或删除模块；4.对各主机能够进行IP设置。
图示：如图完成任务要求一对Switch0进行配置：Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 10Switch(config-vlan)#exiSwitch(config)#interface fa 0/2Switch(config-if)#switchport access vlan 10Switch(config-if)#exiSwitch(config)#interface fa 0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#exiSwitch(config)#interface fa 0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#exiSwitch(config)#end%SYS-5-CONFIG_I: Configured from console by consoleSwitch#wrBuilding configuration...[OK]二对Switch1进行配置：Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 10Switch(config-vlan)#exiSwitch(config)#vlan 20Switch(config-vlan)#exiSwitch(config)#interface fa 0/2Switch(config-if)#switchport access vlan 10Switch(config-if)#exiSwitch(config)#interface fa 0/3Switch(config-if)#switchport access vlan 20Switch(config-if)#exiSwitch(config)#interface fa 0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#exiSwitch(config)#endSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#wrBuilding configuration...[OK]三对Router0进行配置：Continue with configuration dialog? [yes/no]: noPress RETURN to get started!Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface fa 0/1Router(config-if)#ip add 192.168.12.1 255.255.255.0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upRouter(config-if)#exiRouter(config)#interface fa 0/0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exiRouter(config)#interface fa 0/0.1%LINK-5-CHANGED: Interface FastEthernet0/0.1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.1, changed state to upRouter(config-subif)#encapsulation dot1Q 10Router(config-subif)#ip add 192.168.1.1 255.255.255.0Router(config-subif)#no shutdownRouter(config-subif)#exiRouter(config)#interface fa 0/0.2%LINK-5-CHANGED: Interface FastEthernet0/0.2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.2, changed state to upRouter(config-subif)#encapsulation dot1Q 20Router(config-subif)#ip add 192.168.2.1 255.255.255.0Router(config-subif)#no shutdownRouter(config-subif)#exiRouter(config)#router ripRouter(config-router)#network 192.168.12.0Router(config-router)#network 192.168.1.0Router(config-router)#network 192.168.2.0Router(config-router)#endRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#wrBuilding configuration...[OK]四对Multilayer Switch0进行配置：Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 30Switch(config-vlan)#exiSwitch(config)#vlan 40Switch(config-vlan)#exiSwitch(config)#interface fa 0/1Switch(config-if)#switchport access vlan 30Switch(config-if)#exiSwitch(config)#interface fa 0/2Switch(config-if)#switchport access vlan 40Switch(config-if)#exiSwitch(config)#interface vlan 30%LINK-5-CHANGED: Interface Vlan30, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to up Switch(config-if)#ip add 192.168.12.2 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exiSwitch(config)#interface vlan 40%LINK-5-CHANGED: Interface Vlan40, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan40, changed state to up Switch(config-if)#ip add 192.168.4.1 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exiSwitch(config)#router ripSwitch(config-router)#network 192.168.12.0Switch(config-router)#network 192.168.4.0Switch(config-router)#endSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#wrBuilding configuration...[OK]Ping 192.168.1.10Ping 192.168.2.10中兴设备配置实训总结：经过这段时间赵老师给我们实训关于思科的路由器与交换机的知识，如交换机配置(vlan trunk vtp),静态路由，动态路由，访问列表， VLAN的创建，不同VLAN和网段的互通等。
交换机和路由器的配置在网络中，交换机和路由器是两种常见的网络设备，它们发挥着不同的作用，有助于网络通信的顺畅进行。
为了实现高效的网络运行，正确地配置交换机和路由器至关重要。
本文将介绍交换机和路由器的配置方法，并探讨其对网络性能的影响。
一、交换机的配置1. VLAN设置虚拟局域网（Virtual Local Area Network，VLAN）的配置能够将一个物理网络划分为多个逻辑网络，在不同的VLAN之间实现隔离和流量控制。
在配置交换机时，首先需要创建VLAN，并将相应的端口分配给各个VLAN。
可以根据网络需求设置不同的VLAN，并为其配置相应的IP地址。
2. 端口速率和双工模式设置对于交换机的每个端口，我们需要根据实际需求设置其速率和双工模式。
一般情况下，可以选择自动协商模式，让交换机自动调整速率和双工模式。
但在某些情况下，可能需要手动设置端口速率和双工模式，以确保网络连接的稳定性和性能。
3. STP/RSTP配置生成树协议（Spanning Tree Protocol，STP）和快速生成树协议（Rapid Spanning Tree Protocol，RSTP）的配置能够避免网络中的环路，并提供冗余路径。
在配置交换机时，需要启用STP或RSTP，并设置相应的参数，以确保网络的稳定性和可靠性。
4. 端口安全策略设置为了保护网络免受未经授权的访问和攻击，可以配置交换机的端口安全策略。
可以设置允许连接到交换机的设备的数量、MAC地址过滤和端口安全认证等。
二、路由器的配置1. 接口配置在配置路由器之前，需要先设置接口的IP地址和子网掩码。
根据网络规划的需要，可以为每个接口分配一个唯一的IP地址，并设置相应的子网掩码。
2. 静态路由设置静态路由的配置可以手动指定不同网络之间的转发路径。
在路由器配置中，需要添加静态路由表项，并指定目标网络的下一跳地址。
这样路由器就能够正确地将数据包传输到目标网络。
3. 动态路由协议配置动态路由协议可以自动学习和更新路由表，并选择最佳的转发路径。
一、实训背景随着信息技术的飞速发展，网络设备在现代社会中扮演着越来越重要的角色。
为了提高我们对于网络设备组建的实践能力和理论知识水平，我们学院组织了一次网络设备组建实训。
本次实训旨在通过实际操作，使我们对网络设备有更深入的了解，提高我们的动手能力和实际应用能力。
二、实训目的1. 熟悉网络设备的基本组成和工作原理。
2. 掌握网络设备的基本配置方法。
3. 提高网络设备的组建和维护能力。
4. 培养团队合作精神，提高沟通协调能力。
三、实训内容本次实训主要包括以下内容：1. 网络设备的基本认识：交换机、路由器、防火墙等。
2. 网络设备的物理连接：双绞线、光纤、RJ-45水晶头等。
3. 网络设备的配置：IP地址、子网掩码、默认网关、DNS等。
4. 网络设备的故障排除：网络不通、速度慢、数据包丢失等。
四、实训过程1. 理论学习：通过查阅资料，了解网络设备的基本原理和配置方法。
2. 实验操作：按照实训指导书的要求，进行网络设备的物理连接和配置。
3. 故障排除：在实际操作过程中，遇到问题后，通过查阅资料、讨论等方式解决问题。
4. 撰写实训报告：总结实训过程中的收获和体会，分析遇到的问题及解决方法。
五、实训收获1. 理论知识方面：通过本次实训，我们对网络设备的基本原理和配置方法有了更深入的了解，为今后的学习和工作打下了坚实的基础。
2. 实践能力方面：通过实际操作，我们掌握了网络设备的物理连接和配置方法，提高了动手能力。
3. 团队合作方面：在实训过程中，我们学会了与他人沟通、协作，提高了团队精神。
4. 问题解决能力方面：在遇到问题时，我们学会了查阅资料、讨论等方式解决问题，提高了问题解决能力。
六、实训体会1. 理论与实践相结合：在实训过程中，我们深刻体会到理论与实践相结合的重要性。
只有将理论知识应用到实际操作中，才能真正掌握网络设备的组建和维护方法。
2. 严谨细致：在网络设备的配置过程中，我们要严谨细致，确保每个步骤的正确性，避免出现错误。
网工大作业学院：专业:姓名：学号：交换机和路由器配置过程总结第一部分交换机配置一、概述一层、二层交换机工作在数据链路层，三层交换机工作在网络层，最常见的是以太网交换机。
交换机一般具有用户模式、配置模式、特权模式、全局配置模式等模式。
二、基本配置命令(CISCO)Switch >enable 进入特权模式Switch #config terminal 进入全局配置模式Switch (config)#hostname 设置交换机的主机名Switch(config)#enable password 进入特权模式的密码（明文形式保存）Switch(config)#enable secret 加密密码（加密形式保存）（优先）Switch(config)#ip default-gateway 配置交换机网关Switch(config)#show mac-address-table 查看MAC地址Switch(config)logging synchronous 阻止控制台信息覆盖命令行上的输入Switch(config)no ip domain-lookup 关闭DNS查找功能Switch(config)exec-timeout 0 0 阻止会话退出使用Telnet远程式管理Switch (config)#line vty 0 4 进入虚拟终端Switch (config-line)# password 设置登录口令Switch (config-line)# login 要求口令验证控制台口令switch(config)#line console 0 进入控制台口switch(config-line)# password xxswitch(config-line)# 设置登录口令login 允许登录<!--[if !supportLineBreakNewLine]--><!--[endif]-->恢复出厂配置Switch(config)#erase startup-configSwitch(config)delete vlan.datVlan基本配置Switch#vlan database 进去vlan配置模式Switch(vlan)#vlan 号码name 名称创建vlan及vlan名Switch(vlan)#vlan号码mtu数值修改MTU大小Switch(vlan)#exit 更新vlan数据并推出Switch#show vlan 查看\验证Switch#copy running-config startup-config 保存配置VLAN 中添加删除端口Switch#config terminal 进入全局配置Switch(config)#interface fastethernet0/1 进入要分配的端口Switch(config-if)#Switchport mode access 定义二层端口Switch(config-if)#Switchport acces vlan 号把端口分给一个vlanSwitch(config-if)#switchport mode trunk 设置为干线Switch(config-if)#switchport trunk encapsulation dot1q 设置vlan 中继协议Switch(config-if)#no switchport mode 或( switchport mode access) 禁用干线Switch(config-if)#switchport trunk allowed vlan add 1，2 从Trunk中添加vlansSwitch(config-if)#switchport trunk allowed vlan remove 1，2 从Trunk中删除vlan Switch(config-if)#switchport trunk pruning vlan remove 1，2 ；从Trunk中关闭局部修剪查看vlan信息Switch#show vlan brief 所有vlan信息查看vlan信息Switch#show vlan id 某个vlan信息注:Switch#show int trunk 查看trunk协议注：可以使用default interface interface-id 还原接口到默认配置状态Trunk开启（no）——将端口设置为永久中继模式关闭（off）——将端口设置为永久非中继模式，并且将链路转变为非中继链路企望（desirable）——让端口主动试图将链路转换成中继链路自动（auto）——使该端口愿意将链路变成中继链路交换机显示命令：switch#show vtp status 查看vtp配置信息switch#show running-config 查看当前配置信息switch#show vlan 查看vlan配置信息switch#show interface 查看端口信息switch#show int f0/0 查看指定端口信息switch#dir flash: 查看闪存switch#show version 查看当前版本信息switch#show cdp cisco设备发现协议（可以查看聆接设备）switch#show cdp traffic 杳看接收和发送的cdp包统计信息switch#show cdp neighbors 查看与该设备相邻的cisco设备switch#show interface f0/1 switchport 查看有关switchport的配置switch#show cdp neighbors 查看与该设备相邻的cisco设备三、模拟配置(一个实例)图一：PC机IP地址、子网掩码、默认网关配置截图图二：模拟网络拓扑结构图图三：全局模式下对交换机进行配置图四：查看VLAN当前配置信息第二部分路由器配置一、环境搭建（借鉴网上的材料，通过自己配置也实现了同样的功能）添加一个模块化的路由器，单击Packet Tracer 5.0的工作区中刚添加的路由器，在弹出的配置窗口上添加一些模块：图五默认情况下，路由器的电源是打开的，添加模块时需要关闭路由器的电源，单击图一箭头所指的电源开关，将其关闭，路由器的电源关闭后绿色的电源指示灯也将变暗。
图六添加所需要的模块在“MODULES”下寻找所需要的模块，选中某个模块时会在下方显示该模块的信息。
然后拖到路由器的空插槽上即可。
图八添加一计算机，其RS-232与路由器的Console端口相连图九用计算机的终端连接路由器图十实验环境搭建完成二、配置单个路由器路由器的几种模式：User mode(用户模式)、Privileged mode（特权模式）、Global configuration mode(全局配置模式)、Interface mode(接口配置模式)、Subinterface mode(子接口配置模式)、Line mode、Router configuration mode（路由配置模式）。
每种模式对应不同的提示符。
图十一几种配置命令提示符和配置路由器的名字图十二通过Console端口登录到路由器需要输入密码图十三显示信息的命令通过模拟交换机和路由器的配置，进一步理解了它们的工作原理，对网络拓扑架构有了清晰的认识，为以后的网络知识学习打下了基础。
机构 IP地址/地址范围说明总部10.16.*.252/24 1号楼接入层交换机管理IP地址(*表示从97至102对应2至7层)10.16.35.?/32 非二层交换机的Loopback地址(*表示1至7连接办公区域、服务器区域、核心区域的6台交换机以及边界路由器)10.16.*.1 ～ 10.16.*.251/24 各层客户端DHCP地址范围(*表示从97至102对应2至7层) 10.16.*.252、253/24 1号楼汇聚层交换机对应每一Vlan的IP地址(*表示从97至102对应Vlan12至17)10.16.*.254/24 1号楼汇聚层交换机对应每一Vlan的虚拟IP地址即网关IP地址(*表示从97至102对应Vlan12至17)10.16.64.1、2/30 核心层交换机之间互联IP地址10.16.64.5、6/30 服务器区块汇聚层交换机互联IP地址10.16.64.17、18/30 服务器区块汇聚层交换机与核心层交换机互联IP地址1 10.16.64.21、22/30 服务器区块汇聚层交换机与核心层交换机互联IP地址2 10.16.64.25、26/30 路由器与核心层交换机互联IP地址110.16.64.29、30/30 路由器与核心层交换机互联IP地址210.16.64.33、34/30 路由器与防火墙互联IP地址10.16.64.37、38/30 1号楼汇聚层交换机互联IP地址10.16.64.41、42/30 2号楼汇聚层交换机互联IP地址10.16.64.45、46/30 3号楼汇聚层交换机互联IP地址10.16.64.49、50/30 4号楼汇聚层交换机互联IP地址10.16.64.53、54/30 5号楼汇聚层交换机互联IP地址10.16.64.57、58/30 6号楼汇聚层交换机互联IP地址10.16.64.61、62/30 7号楼汇聚层交换机互联IP地址10.16.64.65、66/30 网管工作站及相应的网关地址10.16.96.1、2/27 域控/DNS服务器主备IP地址10.16.96.3、4/27 NAS服务器主备IP地址10.16.96.5、6/27 Web/Mail服务器主备IP地址子公司110.32.*.252/24 2号楼接入层交换机管理IP地址(*表示从97至102对应2至7层) 10.32.35.1、2/32 三层交换机的Loopback地址10.32.*.1 ～ 10.32.*.251/24 各层客户端DHCP地址范围(*表示从97至102对应2至7层) 10.32.*.252、253/24 2号楼汇聚层交换机对应每一Vlan的IP地址(*表示从97至102对应Vlan12至17)10.32.*.254/24 2号楼汇聚层交换机对应每一Vlan的虚拟IP地址即网关IP地址(*表示从97至102对应Vlan12至17)10.32.96.1/27 子域服务器IP地址10.32.96.2/27 Mail服务器IP地址子公司210.48.*.252/24 2号楼接入层交换机管理IP地址(*表示从97至102对应2至7层) 10.48.35.1、2/32 三层交换机的Loopback地址 10.48.*.1 ～ 10.48.*.251/24 各层客户端DHCP地址范围(*表示从97至102对应2至7层) 10.48.*.252、253/24 2号楼汇聚层交换机对应每一Vlan的IP地址(*表示从97至102对应Vlan12至17)10.48.*.254/24 2号楼汇聚层交换机对应每一Vlan的虚拟IP地址即网关IP地址(*表示从97至102对应Vlan12至17)10.48.96.1/27 子域服务器IP地址10.48.96.2/27 Mail服务器IP地址子公司310.64.*.252/24 2号楼接入层交换机管理IP地址(*表示从97至102对应2至7层) 10.64.35.1、2/32 三层交换机的Loopback地址10.64.*.1 ～ 10.64.*.251/24 各层客户端DHCP地址范围(*表示从97至102对应2至7层) 10.64.*.252、253/24 2号楼汇聚层交换机对应每一Vlan的IP地址(*表示从97至102对应Vlan12至17)10.64.*.254/24 2号楼汇聚层交换机对应每一Vlan的虚拟IP地址即网关IP地址(*表示从97至102对应Vlan12至17)10.64.96.1/27 子域服务器IP地址10.64.96.2/27 Mail服务器IP地址①WEB服务随着企业业务的不断拓展，集团在业界的影响力越来越大，越来越多的商业合作伙伴和客户需要从互联网上了解集团的信息，并希望通过互联网进行商务合作。
