挖机工作原理
挖机，又称挖掘机，是一种广泛应用于土方工程、路基工程、水利工程、矿山等领域的工程机械设备。
它的主要作用是进行土方作业、挖掘作业和运输作业。
挖机工作原理是指挖机在进行各种作业时所依据的物理原理和机械结构。
下面将从挖机的工作原理、主要部件和工作流程等方面对挖机的工作原理进行详细介绍。
挖机的工作原理主要包括动力原理和动作原理。
动力原理是指挖机通过发动机提供的动力，驱动液压系统和机械结构进行工作。
动作原理是指挖机通过液压系统控制各种执行机构，实现挖掘、装载、转运等工作动作。
挖机的主要部件包括发动机、液压系统、工作装置和行走装置等。
发动机提供动力，液压系统控制各种执行机构，工作装置包括挖掘臂、铲斗等，行走装置用于挖机的移动和转向。
挖机的工作流程一般包括挖掘、装载和卸载等环节。
在进行挖掘作业时，挖机通过液压系统控制挖掘臂和铲斗，实现对土壤、矿石等材料的挖掘。
在进行装载作业时，挖机通过液压系统控制铲斗进行装载，并通过液压系统控制行走装置进行转运。
在进行卸载作业时，挖机通过液压系统控制铲斗进行卸载，并完成作业循环。
挖机的工作原理决定了它在工程施工中的高效性和灵活性。
挖机能够根据不同的工作需求，通过液压系统实现多种工作动作，如挖掘、装载、卸载、转运等。
同时，挖机的机械结构和动力系统保证了它在恶劣环境下的可靠性和稳定性。
总之，挖机的工作原理是挖机能够进行各种工作动作的物理基础，它通过动力原理和动作原理实现了挖掘、装载、卸载、转运等工作。
挖机的工作原理决定了它在工程施工中的重要作用，是现代工程施工中不可或缺的重要设备之一。
挖掘机的结构与工作原理引言概述：挖掘机是一种常见的工程机械设备，广泛应用于土方工程、矿山开采、道路建设等领域。
了解挖掘机的结构和工作原理，有助于提高操作效率和安全性。
本文将详细介绍挖掘机的结构和工作原理。
一、液压系统1.1 液压泵：挖掘机的液压系统通过液压泵将机械能转化为液压能，提供动力。
1.2 液压缸：液压缸是挖掘机的执行机构，通过液压缸的伸缩实现挖掘机的各种动作。
1.3 换向阀：换向阀控制液压油的流向，实现挖掘机的各种动作，如提升、倾斜等。
二、机械结构2.1 车架：挖掘机的车架是整个机器的支撑结构，承受着挖掘机的重量和工作时的各种力。
2.2 旋转机构：挖掘机的旋转机构通过液压缸实现挖掘机铲斗的旋转，方便实现挖掘作业。
2.3 铲斗：挖掘机的铲斗是挖掘机的主要工作部件，通过液压缸实现铲斗的伸缩和倾斜，完成挖掘作业。
三、电气系统3.1 控制系统：挖掘机的控制系统通过传感器和控制器实现对挖掘机各种动作的控制。
3.2 电源系统：挖掘机的电源系统提供电力给挖掘机的各种电气设备，如马达、灯具等。
3.3 仪表盘：挖掘机的仪表盘显示挖掘机的各种参数，如液压油压力、水温等，方便操作员监控挖掘机的工作状态。
四、工作原理4.1 挖掘作业：挖掘机通过液压缸控制铲斗的伸缩和倾斜，实现挖掘作业。
4.2 转运作业：挖掘机通过旋转机构控制铲斗的旋转，将挖掘的物料转移到需要的地方。
4.3 倾斜作业：挖掘机通过液压缸控制铲斗的倾斜，实现挖掘机的倾斜作业，如清理坡地等。
五、维护保养5.1 润滑保养：定期给挖掘机的各个润滑点添加润滑油，保证挖掘机的各个部件的正常运转。
5.2 清洗保养：定期清洗挖掘机的外表面和散热器，防止灰尘和泥土积聚影响挖掘机的散热效果。
5.3 定期检查：定期对挖掘机的各个部件进行检查，及时发现问题并进行维修，保证挖掘机的安全性和工作效率。
结论：通过了解挖掘机的结构和工作原理，可以更好地操作和维护挖掘机，提高工作效率和安全性。

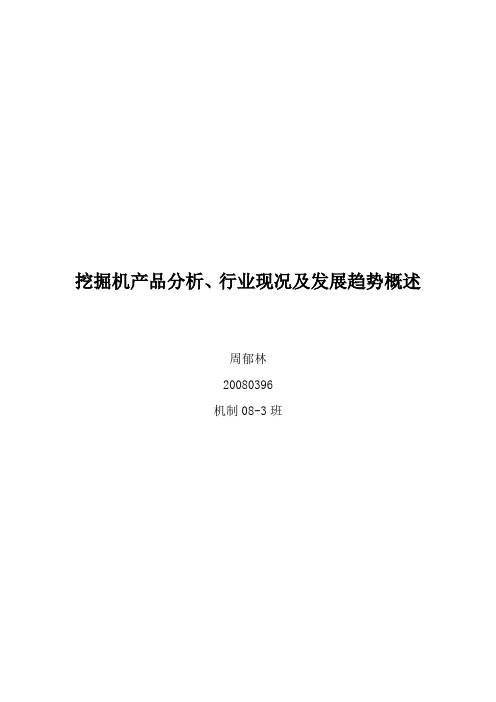

挖掘机产品分析、行业现况及发展趋势概述周郁林20080396机制08-3班一概述：1.定义：用铲斗从工作面铲装剥离物或矿产品并将其运至排卸地点卸载的自行式采掘机械。
2.工作过程：它是用铲斗上的斗齿切削土壤并装入斗内，装满土后提升铲斗并回转到卸土地点卸土，然后再使转台回转、铲斗下降到挖掘面，进行下一次挖掘。
3.用途：挖掘机在建筑、筑路、水利、电力、采矿、石油、天然气管道铺设和军事工程中被广泛地使用。
4.主要作业对象：挖掘机主要用于筑路工程中的路基开挖，建筑工程中开挖基础，水利工程中开挖沟渠、运河和疏浚河道，在采石场、露天开采等工程中剥离和矿石的挖掘等。
二历史及发展：第一台手动挖掘机问世至今已有130多年的历史，期间经历了由蒸汽驱动斗回转挖掘机到电力驱动和内燃机驱动回转挖掘机、应用机电液一体化技术的全自动液压挖掘机的逐步发展过程。
蒸汽动力驱动挖掘机。
全回转式机动挖掘机。
柴油内燃机驱动回转挖掘机全自动液压挖掘机三挖掘机的分类：1 按机重分类可分成：微型（小型） G ≤6t中小型 6 t＜G ≤16t中型 16 t＜G ≤40t大型 40 t＜G ≤100t特大型 G ＞100t2 按传动方式分类：机械传动挖掘机和液压传动挖掘机机械式动力铲挖掘机液压传动挖掘机3 按作业方式分类：单斗与多斗挖掘机4 按行走方式分类：履带式与轮胎式挖掘机履带式挖掘机轮胎式挖掘机四液压挖掘机结构：1.行走装置：由车架、支重轮、托链轮、导向轮、张紧装置、履带、行走机构、回转接头等组成。
2.回转平台：由回转平台、液压传动装置、伺服操纵装置、动力装置、司机室、空调系统、电器系统等组成。
3.工作装置：由动臂、斗杆、铲斗、联杆、摇杆、油缸等组成。
五控制系统1液压控制系统1）行走动力传输路线：柴油机—联轴节—液压泵（机械能转化为液压能）—分配阀—中央回转接头—行走马达（液压能转化为机械能）—减速箱—驱动轮—轨链履带—实现行走2）回转运动传输路线：柴油机—联轴节—液压泵（机械能转化为液压能）—分配阀—回转马达（液压能转化为机械能）—减速箱—回转支承—实现回转3）动臂运动传输路线：柴油机—联轴节—液压泵（机械能转化为液压能）—分配阀—动臂油缸（液压能转化为机械能）—实现动臂运动4）斗杆运动传输路线：柴油机—联轴节—液压泵（机械能转化为液压能）—分配阀—斗杆油缸（液压能转化为机械能）—实现斗杆运动5）铲斗运动传输路线：柴油机—联轴节—液压泵（机械能转化为液压能）—分配阀—铲斗油缸（液压能转化为机械能）—实现铲斗运动2 电控系统1）电气控制系统：车辆电气设备电源：包括蓄电池、发电机及其调节器。
第五章挖掘机械第一节概述一、用途挖掘机学是用来进行土、石方开挖的一种工程机械，按作业特点分为周期性作业式和连续性作业式两种，前者为单斗挖掘机，后者为躲斗挖掘机。
由于单斗挖掘机是挖掘机械的一个主要机种，也是各类工程施工中普遍使用的机械，可以挖掘VI 级以下的土层和爆破后的岩层，因此，本章着重介绍单斗挖掘机。
但都挖掘机的主要用途是：在筑路工程中用来开挖堑壕，在建筑工程中用来开挖基础，在水利工程中用来开挖沟渠、运河和疏通河道，在采石场、露天采矿等工程中用于矿石的剥离和挖掘等；此外还可对碎石、煤等疏松物料进行装载作业；更换工作装置后还可以进行起重、浇筑、安装、打桩、夯土和拔桩等工作。
二、分类及表示方单斗挖掘机可以按一下几个方面来分类：（1）安动力装置分为电驱动式、内燃机驱动式、复合驱动式等：（2）按传动装置分为机械传动式、半液压传动式、全液压传动式；（3）按行走机构分为履带式、轮胎式、汽车式；（4）按照工作装置在水平面可回转的范围分为全回转式（360 °）和非回转式（270°）。
挖掘机的类代号用字母W表示，主参数为整机的机重。
如WLY表示轮胎式液压挖掘机，WY100表示机重为10t的履带式液压挖掘机。
不同厂家，挖掘机的代号表示方法各不相同。
三、挖掘机械的工作过程单斗挖掘机的工作装置主要有正铲、反铲、拉铲和抓斗等形式（图5-1 ），它们都属于循环作业式机械。
每个工作循环包括挖掘、回转、卸料和返回四个过程。
（一）机械式单斗内挖掘机的工作过程正铲挖掘机（图5-2 ）的工作装置由动臂2、斗杆 5 和铲斗 1 组成。
正铲的工作过程为（1）挖掘过程：先将铲斗放下到工作面底部（I），然后提升铲斗，同时使斗杆向前推压（有的小型挖掘机依靠动臂下降的重力来施压），完成挖掘（n^m）。
（2）回转过程：先将铲斗向后退出工作面（W），然后回转，使动臂带着铲斗转到卸料的位置（V）。
同时可适当调整斗的伸出度和高度适应卸料要求，以提高工效。
液压挖掘机的应用、概述及常见故障诊断摘要：建筑行业与我国国民经济的发展具有同步性，其既是重要支柱，也是提高国民生活水平的关键动力之一。
在一带一路政策背景下，我国城市化规模逐渐扩大、进程逐渐加快，我国进入了经济发展新时期，为建筑行业提供了广阔的发展前景，也让工程机械的应用更加普遍。
液压挖掘机是建筑机械中非常重要的一个组成部分，其不仅能缩短建设工期，还能保证建设质量，保证建筑工程项目有序开展。
液压挖掘机应用广泛、价格低廉并且实用性非常强，不仅可以根据工程的要求进行改装，还能满足挖掘、钻孔等任务的要求，加快了工程进度。
一、液压挖掘机概述液压挖掘机是一种多功能工程机械，被广泛应用于水利工程，交通运输，电力工程和矿山采掘等施工作业中。
它在减轻繁重的体力劳动，保证工程质量，加快建设速度以及提高劳动生产率方面起着十分重要的作用，是各种土石方施工中不可缺少的主要机械设备。
（一）用途及结构分析单斗式液压挖掘机其主要由液压传动系统、动力装置、工作装置、回转装置、行走装置等部分构成，主要部分基本都设置在能回转的平台上，其被称呼为上车架。
相比于传统机械挖掘机，液压挖掘机的优势非常明显，其体积小、工作范围大并且在相同质量下挖掘力更强，能够提高施工效率。
除此之外，液压挖掘机的操控更加简单、功能稳定，在不同环境下还能动态安装其它辅助设备。
但是此种挖掘机的缺点也比较鲜明，其核心是液压系统，整个传动结构更加复杂，各个部件精度要求更高，出现故障不易查明原因；操作及维护人员必须要有较强的专业知识及技能，才能正确操作机械，有效避免设备故障的发生；另外，液压式挖掘机对温度的要求相对更高。
（二）基本工作原理分析挖掘机液压传动紧密地联系在一起，其发展主要以液压技术的应用为基础。
由于挖掘机的工作条件恶劣，要求实现的动作很复杂，于是它对液压系统的设计提出了很高的要求，其液压系统也是工程机械液压系统中最为复杂的。
因此，对挖掘机液压系统的分析设计已经成为推动挖掘机发展及应用的重要一环。
水陆两用挖掘机概述及维护要点水陆两用挖掘机是一种具有水陆两用功能的特殊类型的挖掘机，它可以在陆地和水面上进行作业，具有很好的适应性和灵活性。
水陆两用挖掘机在河道清淤、湖泊修复、水上工程施工等领域有着广泛的应用，维护水陆两用挖掘机对于其正常运行和延长使用寿命至关重要。
本文将对水陆两用挖掘机进行概述，并介绍其维护的要点。
一、水陆两用挖掘机的概述水陆两用挖掘机通常由底盘、小臂、铲斗、动力装置等部分组成。
其底盘通常具有浮力，并且带有履带或者浮桨等装置，以适应在水中作业。
小臂和铲斗则是主要的挖掘装置，它们可以根据需要进行伸缩和转动，适应不同的作业条件。
动力装置一般采用柴油机或者电动机，为挖掘机提供动力。
水陆两用挖掘机的使用方法与普通挖掘机类似，但在水上作业时需要特别注意安全事项，遵守相关操作规程，保障人员和设备的安全。
水陆两用挖掘机的日常维护也非常重要，只有正确的维护，才能确保挖掘机长期的正常运行。
1. 清洁保养水陆两用挖掘机在作业过程中会受到水土等杂物的侵蚀，因此经常需要清洗和保养。
特别是水陆两用挖掘机在水中作业后，应对设备进行全面清洗，清除积水及泥沙等杂物。
这样可以有效延长设备的使用寿命。
2. 润滑维护挖掘机的各个部分都需要进行润滑维护，以确保设备的正常运转。
在水陆两用挖掘机中，由于作业环境的特殊性，更需要加强对设备的润滑维护。
对挖掘机的各个轴承、传动部分等进行及时的润滑保养，以减少磨损和摩擦，延长设备的使用寿命。
3. 检查调整水陆两用挖掘机的各个部件在作业过程中可能会出现磨损、松动等情况，因此需要经常对设备进行检查和调整。
特别是在水中作业后，更需要对设备的各个部件进行仔细的检查，确保设备的安全和稳定。
4. 防腐涂装水陆两用挖掘机在水中作业时易受到水的侵蚀，可能会加速设备的腐蚀，因此需要对设备进行防腐涂装。
及时的对设备进行防腐处理，可以有效减少设备的腐蚀，延长设备的使用寿命。
5. 定期维护水陆两用挖掘机在使用一段时间后，需要进行定期的大修和检修。
