电工电子技术期中考试答案及评分标准

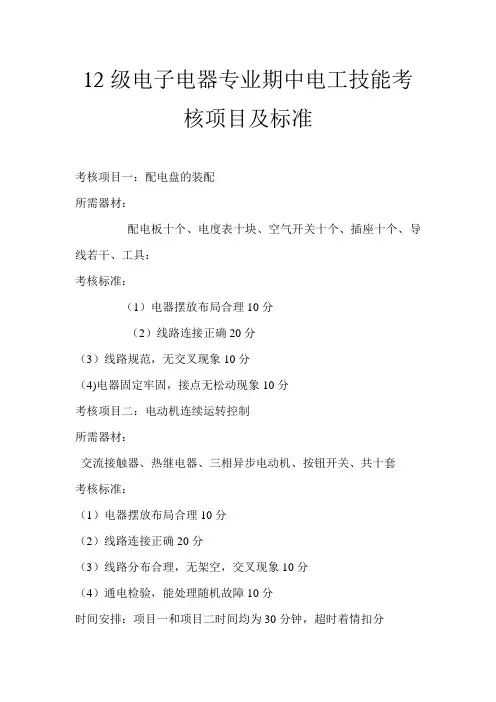

12级电子电器专业期中电工技能考
核项目及标准
考核项目一：配电盘的装配
所需器材：
配电板十个、电度表十块、空气开关十个、插座十个、导线若干、工具：
考核标准：
（1）电器摆放布局合理10分
（2）线路连接正确20分
（3）线路规范，无交叉现象10分
（4)电器固定牢固，接点无松动现象10分
考核项目二：电动机连续运转控制
所需器材：
交流接触器、热继电器、三相异步电动机、按钮开关、共十套
考核标准：
（1）电器摆放布局合理10分
（2）线路连接正确20分
（3）线路分布合理，无架空，交叉现象10分
（4）通电检验，能处理随机故障10分
时间安排：项目一和项目二时间均为30分钟，超时着情扣分。

电工电子技术与技能题库及参考答案一、多选题（共50题，每题1分，共50分）1、下列说法正确的有( )。

A、电感的国际单位是亨(H)B、电感器可以是有铁心的,也可以是空心的C、在同等条件下,电流的变化率越大,自感电动势也越大D、对同一线圈来说,空心的电感越大正确答案：ABC2、下列属于手动电器的是( )。

A、组合开关B、闸刀开关C、空气断路器D、按钮正确答案：ABD3、电感器在电路中的作用有( )等。

A、滤波B、陷波C、延迟D、振荡正确答案：ABCD4、线性电感L的容量与哪些因素有关( )。

A、线圈的形状B、线圈的匝数C、电流的大小D、线圈的大小E、铁心材料正确答案：ABDE5、在生产和生活中,应用电流的热效应的有( )。

A、电熨斗B、熔断器C、电烙铁D、继电器线圈正确答案：ABC6、下列说法正确的有( )。

A、某元件电流和电压实际方向相反,该元件输出功率,是电源B、某元件电流和电压实际方向一致,该元件输出功率,是电源C、某元件电流和电压实际方向相反,该元件吸收功率,是负载D、某元件电流和电压实际方向一致,该元件吸收功率,是负载正确答案：AD7、正弦交流电的表示方法有( )。

A、波形图表示法B、解析式表示法C、旋转矢量表示法D、瞬时值表示法正确答案：ABC8、在RLC串联电路中,可以产生谐振的是( )。

A、XL=XCB、WL=1/WCC、UL=UCD、QL=QC正确答案：ABCD9、在三相异步电动机正反转控制电路中互锁的方法有( )。

A、机械互锁B、自带互锁C、电气互锁D、双重互锁正确答案：ACD10、变压器作用是( )。

A、电压变换B、阻抗变换C、频率变换D、交电流变换正确答案：ABD11、下列关于三相电源说法错误的是( )。

A、它们的周期不同B、它们同时到达最大值C、它们达到最大值的时间依次落后1/3TD、它们的最大值不同正确答案：ABD12、电容器的成品上一般都标注的有( )。

A、允许误差B、标称容量C、额定工作电流D、额定工作电压正确答案：ABD13、变压器的功率损耗主要是( )。

中职第一学期电工班级： 姓名： 得分：一、填空题：（每空1分，共 30 分）1. 任何一个完整的电路都一般由 电源 、 负载 和 中间环节（导线和开关） 三个基本部分组成。

2、根据电源的外特性和全电路欧姆定律U=E-Ir 的概念，可见，电源端电压U 随着电流I 的增大而 减小 ，而电源的电动势随着内阻的增大而 减小 。

一般电路有 通路 、 开路 和 短路 三种工作状态，电源 短路 是严重的故障状态，必须避免发生。

3、一般规定参考点的电位规定为 零电位 ，低于参考点的电位是 负电位 ,而高于参考点电位是 正电位 。

4取决于导体的 长度 、 横截面积 和 自身的材料 ，其表达式 5电压和功率的最大值都有一定的限制，分别称为 额定电流 、 额定电压 、 额定功率 。

6、分析和计算复杂电路的主要依据是： 基尔霍夫 定律和 欧姆 定律。

7内阻r 数值 不变 ，电路图改为 并 联。

8、用一个恒定的电动势与内阻r 串 联表示的电源称为 电压源 。

用一个恒定的电流Is 与内阻r 并 联表示的电源称为 电流源 。

9、电磁铁的形式很多，但基本组成部分相同，一般由 励磁线圈 、 铁心 、 衔铁 三个主要部分组成。

二、判断下列说法的正确与错误：正确的打（√），错误的打（×），每小题1分，共 10 分1、（ × ）电阻、电流和电压都是电路中的基本物理量。

2、（ × ）电压是产生电流的根本原因。

因此电路中有电压必有电流。

3、（ × ）绝缘体两端的电压无论再高，都不可能通过电流。

4、（ × ）电路处于开路状态时，电路中既没有电流，也没有电压。

5、（ √ ）理想的电压源和理想的电流源是不能进行等效变换。

6、（ √ ）对于一个电源来说，在外部不接负载时，电源两端的电压大小等于电源电动势的大小，但方向相反。

7、（ × ）电阻并联后的总电阻大于其中任一只电阻的阻值。

8、（ × ）在复杂电路中，各支路中元器件是串联的，流过它们的电流是相等的。

《电工与电子技术》试题（A）一、填空题（每空1分，共15分）1、电流源I S=5A，R0=2Ω，若变换成等效电压源，则U S= ，R0= .2、如图1所示电路，当R L= 时，负载获得的功率最大，其功率为 W。

3、图2中，AB端的等效电阻R AB= 。

4、有一单相变压器，其原边电压U1=3000V,变比K=15,其副边电压为 ;若其副边电流I2=60A,其原边电流为5、P型半导体中的多数载流子是。

6、半导体具有光敏性、和。

7、变压器和电动机的铁心通常用（软磁、硬磁、矩磁）材料做成。

8、工频交流电的频率f= Hz。

9、稳压二极管工作在PN结的工作状态。

10、如果放大电路的静态工作点设置不当，输出信号可能出现失真或失真。

二、单项选择题。

（每小题2分，共20分）1、关于三相对称电路，下列说法错误的是( )A.在星型连接下，线电流等于相电流B.在△型连接下，线电压等于相电压C.在星型连接下，线电压等于相电压的3倍D.在△型连接下，线电压等于相电压的3倍2、稳压二极管构成的稳压电路，其接法是（）A、稳压管与负载电阻串联B、稳压管与负载电阻并联C、限流电阻与稳压管串联后，负载电阻再与稳压管串联D、限流电阻与稳压管串联后，负载电阻再与稳压管并联3、在R、L、C串联电路中，当总电流与总电压同相时，下列关系式正确的是（）A. ωL2c=1B.ωLC=1C. ω2LC=1D. ωLc2=14、在R-L串联电路中，电感两端电压超前电流( )相位角。

A. 0º；B. 45º；C. 90 º；D. 180º；5、如图3，若U=10V，I=2A，则元件是 ( )（吸收、输出）功率( )W。

（）A.吸收 20B.放出 20C.吸收 -20D.放出 -106、若三相四线制电源的相线（火线）之间的电压均为380VA. 220VB. ⨯2220VC. 380VD. ⨯2380V7、在电路中，电容元件的电流与其两端电压的关系是( ) 。

一选择题：1、理想二极管的反向电阻为（ B ）。

A 零B 无穷大C 约几百千欧D 以上都不对1。

在换路瞬间,下列各项中除( B )不能跃变外，其他全可跃变。

(a ）电感电压 (b ）电容电压 （c)电容电流4。

在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ D ).（A ）减少负载的工作电流 （B) 减少负载的有功功率(C)减少负载的无功功率 （D) 减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。

(a)V t )30sin(2220-ω (b ） V t )30sin(2380-ω (c) V t )120sin(2380+ω （d ）2202sin(30)t ω+6。

两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通1和 2 关系是( B ）。

（a) 1 > 2 (b ）1〈 2 （c ）1=2 7.一负载电阻为RL,经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A,若使从变压器原绕组看进去的等效负载电阻RL ′＝R0时，则RL 等于（ B )(a) 0。

8Ω （b ） 8Ω (c) 80Ω (d ） 800Ω1、3Ωk 的电阻中通过2mA 的电流，试问电阻两端的电压是( D ）。

A、10VB、6mVC、1。

5VD、6V2、有一额定值为5W 500 的线绕电阻,其额定电流为（ D ）。

A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（ B ）W。

A、125B、250C、500D、10001. 稳压管起稳压作用,是利用它的（ D ）.A 正向特性B 单向导电性C 双向导电性D 反向击穿特性2.某一负载消耗的有功功率为300W，消耗的无功功率为400var,则该负载的视在功率为（ c ）。

2018-2019第二学期17.5班机电一体化期中考试试题专业二（电工技术）总分150分，时间120分钟一、 选择题（选择一项正确答案，将其序号填入括号内，多选不给分。

每题2分，共60分）1．1A 的电流在5min 时间内通过某金属导体，流过其横截面的电荷量为（ D ）。

A 、1C B 、5C C 、60C D 、 300C2．当参考点改变变时，下列电量也相应发生变化的是（ B ）。

A.电压 B.电位 C.电动势 D. 以上三者皆是3．一根导体的电阻为R ，若拉长为原来的2倍，则其阻值为（ C ）。

A 、2/R B 、R 2 C 、R 4 D 、R 8 4．如题所示，a 点的电位IR E U a -=，对应的电路是（ B ）。

A BC D5．如图所示，为使内阻为9kΩ、量程为1V 的电压表量程扩大到10V ，可串联一个（ C ）分压电阻。

A 、1kΩ B、90kΩ C、81kΩ D、99k Ω6．在所示电路中，各电阻均为R ，等效电阻ab R 最小的是（ B ）。

A 、a 电路 B 、b 电路 C 、c 电路a ）b ）c ）7．两只相同的电容器并联之后的等效电容，与它们串联之后的等效电容之比为（ B ）。

A 、1：4B 、4：1C 、1：2D 、2：1 8．下列说法中，正确的是（ D ）。

A 、 一段通电导线在磁场中某处受到的电磁力大，表明该处的磁感应强度大B 、 通电导线在磁场中受力为零，磁感应强度一定为零。

C 、 在磁感应强度为B 的均匀磁场中放入面积为S 的线框，线框的磁通为BS =φ。

D 、磁力线密处磁感应强度大。

9．当条形磁铁快速插入线圈时，电阻R 两端的电压（ A ）。

A 、0>ab U B 、0<ab U C 、0=ab U10．变压器一次、二次绕组，不能改变的是（ D ）。

A 、电压 B 、电流 C 、阻抗 D 、频率11．变压器一次、二次绕组匝比100=K ，二次绕组的负载阻抗L Z =10Ω，等效到一次绕组的阻抗是（ B ）。

大寺职高2011级电工电子期中考试姓名：_______ 班级：_______ 专业：______一、单项选择题：（15题，每题2分，共30分）1、生产生活中，应用电流的热效应的是（）。

A、触电事故B、蓄电池充电C、继电器线圈D、电熨斗2、一荧光灯管额定功率是40w，每天晚上正常工作4小时，每度电的电费为0.5元，则此灯管一月30天花费电费（）。

A、2.4B、1.8C、0.6D、2.63、一台电视机额定功率是200w，额定电压是220V，则正常工作时，通过电视的电流是（）A。

A、1B、0.91C、2.2D、1.14、电路如图a所示，当变阻器的滑动触点向右滑动时，各表读数的变化情况（）。

图aA、A读数增大，V读数增大B、A读数减小，V读数增大C、A读数增大，V读数减小D、A读数减小，V读数减小5、两个均为50Ω的电阻，并联使用时则等效电阻为（）Ω。

A、100B、18C、30D、256、照相机的闪光灯是利用（）放电原理工作的。

A、电容器B、电感器C、电阻器D、热胀冷缩7、一只电烙铁的Un=220V，Pn=100W，其额定电流是（）。

A、0.5AB、0.45AC、2AD、0.8A8、如图c所示，下列结论正确的是（）。

图cA、i比u超前π/6B、i比u滞后π/6C、i比u超前π/3D、i比u滞后π/39、关于有效值的说法，下列正确的是（）。

A、最大值是有效值的2倍B、有效值用U m表示C、交流电压u=220sinwt V，则有效值为220VD、最大值为311V的正弦交流电压就其热效应而言，相当于一个220V的直流电压10、纯电感电路中，已知电流的初相为-60°则电压的初相为（）。

A、30°B、90°C、100°D、120°11、加在容抗Xc=100Ω的电容两端的电压Uc=100sin(wt-π/3) V，通过它的电流应是（）A。

A、i c= sin(wt+π/3)B、i c=sin(wt+π/6)C、i c= 1/2 sin(wt+π/3)D、i c= 1/2sin(wt+π/3)12、在电阻、电感串联的正弦交流电路中，下列关系正确的是（）。

电⼯电⼦考试试卷（含答案）得分统计表：⼀、判断题（请将答案填到判断题答题表中，正确的打“√”，错误的打“ⅹ”，每题2分，11题，共22分）1、输⼊为4位⼆进制代码的译码器，它的输出最多有15 个。

（）2、当温度升⾼时,晶体三极管的变化规律是β减⼩。

（）3、为了减⼩零点漂移,通⽤型运放的输⼊级多采⽤差分放⼤电路。

（）4、在N 型半导体中⾃由电⼦是多数载流⼦。

（）5、常⽤⼩功率直流稳压电源系统由电源变压器、整流、滤波电路组成。

（）6、单稳态触发器有⼀个稳态，多谐振荡器有多个稳定状态。

（）7、射极输出器是电压串联负反馈放⼤器，它具有稳定输出电压的作⽤。

（） 8、电压串联负反馈可以稳定输出电压,使输⼊电阻增⼤，输出电阻减⼩。

（）9、共集电极放⼤电路也叫做射极输出器，这是因为该电路的电压放⼤倍数⼩于等于1。

（） 10 稳压管起稳压作⽤时,它⼯作于反向击穿区。

（）11 晶体管⼯作于放⼤状态时, 集电极和发射极都处于正向偏置。

（）⼆、单项选择题：（请将答案填到选择题答题表中，每题3分, 14题，共42分）1、为了稳定静态⼯作点可以采取措施：A 增⼤输⼊信号B 分压式偏置电路C 减⼩输⼊信号D 以上都不对2、某放⼤电路在负载开路时的输出电压为8Ｖ，当接⼊２ＫΩ负载后，其输出电压降为４V ，这表明该放⼤电路的输出电阻为： A.1OK Ω B.2K Ω C.1K Ω D.0.5K Ω3、在由NPN 管组成的单管共射放⼤电路中，当静态⼯作点时，将产⽣饱和失真，其输出电压的波形被削掉A ．太低顶部 B. 太⾼顶部 C ．太低底部 D. 太⾼底部 4、函数C B A C AB C B A ABC Y +++=的化简结果为： A. Y=B B. Y=A C. Y=C D. Y=AB5、关于理想运算放⼤器的错误叙述是： A ．输⼊阻抗为零，输出阻抗也为零 B ．输⼊信号为零时，输出处于零电位 C ．共模抑制⽐为⽆穷⼤D ．开环电压放⼤倍数⽆穷⼤6、下图中，如果C 的频率是4000Hz, 那么Q1和Q2波形的频率各是：A.1000 Hz 和2000 HzB. 2000 Hz 和1000 HzC. 500 Hz 和1000 HzD. 1000 Hz 和500 Hz7、测得⼀放⼤电路中三极管三个管脚1、2、3对地电压分别为V 1=-6V, V 2=-11V, V 3=-5.3V,则1、2、3三个管脚分别为：A ．基极、集电极和发射极 B. 集电极、基极和发射极 C. 发射极、基极和集电极 D. 基极、发射极和集电极 8、瞬时极性法是⽤来判断：专业：课程名称：电⼦技术学分：5 试卷编号（A ）课程编号：1212080 考试⽅式：闭卷考试时间：120 分钟拟卷⼈(签字)：⽑钢元拟卷⽇期： 2006-6-18 审核⼈(签字)：A ．电路中引⼊的是直流反馈还是交流反馈B ．电路中引⼊的是正反馈还是负反馈C ．电路中引⼊的是电压反馈还是电流反馈D ．电路中引⼊的是并联反馈还是串联反馈9、正弦波振荡电路,利⽤正反馈产⽣稳定振荡的条件是：A. 1=FA && B. 0=F A&& C.1-=FA && 10、测得⼀放⼤电路中三极管三个管脚1、2、3对地电压分别为V 1=8V, V 2=7.7V, V 3=12V,则此三极管为：A ．NPN 型硅管 B. NPN 型锗管 C. PNP 型硅管 D. PNP 型锗管11、三态门电路如图所⽰，当E=0时，F 为：A.⾼阻态B.ABC.低阻态D.AB12、保险柜的两层门上各装有⼀个开关，当任何⼀层门打开时，报警灯亮，实现此功能的逻辑门L 是：A. L=A+BB. L=ABC. L=AD. L=B13、F 与A 、B 的波形关系如右图所⽰，则：A ．F=A+B B. F=A ○+B C ．F=AB D. F=A ⊙B14、(110110)2对应的⼗进制数为：A.45B.38C.54D.63三、分析计算题（每题6分，6题，共36分）1、如下图，⼆极管为理想的，输⼊u i 为最⼤值28V 的正弦波，E 1＝18V, E 2=24V,画出输出电压u o的波形。

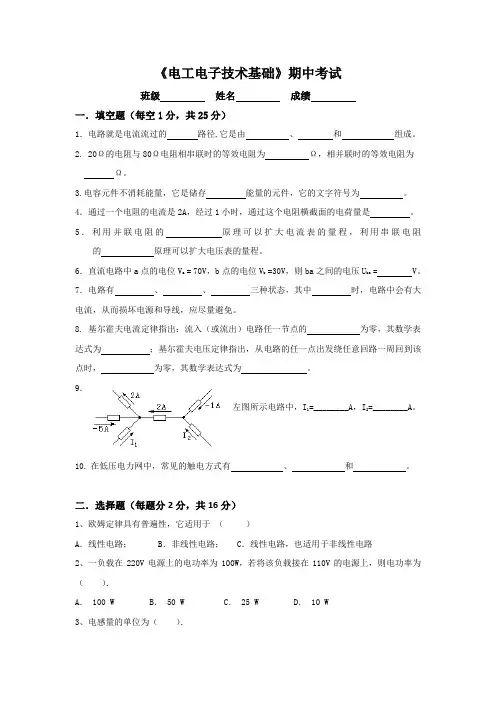

《电工电子技术基础》期中考试班级姓名成绩一．填空题（每空1分，共25分）1．电路就是电流流过的路径,它是由、和组成。

2. 20Ω的电阻与80Ω电阻相串联时的等效电阻为Ω，相并联时的等效电阻为Ω。

3.电容元件不消耗能量，它是储存能量的元件，它的文字符号为。

4．通过一个电阻的电流是2A，经过1小时，通过这个电阻横截面的电荷量是。

5．利用并联电阻的原理可以扩大电流表的量程，利用串联电阻的原理可以扩大电压表的量程。

6．直流电路中a点的电位V a= 70V，b点的电位V b=30V，则ba之间的电压U ba= V。

7．电路有、、三种状态，其中时，电路中会有大电流，从而损坏电源和导线，应尽量避免。

8. 基尔霍夫电流定律指出：流入（或流出）电路任一节点的为零，其数学表达式为；基尔霍夫电压定律指出，从电路的任一点出发绕任意回路一周回到该点时，为零，其数学表达式为。

9．左图所示电路中，I1=________A，I2=________A。

10.在低压电力网中，常见的触电方式有、和。

二．选择题（每题分2分，共16分）1、欧姆定律具有普遍性，它适用于（）A．线性电路； B．非线性电路； C．线性电路，也适用于非线性电路2、一负载在220V电源上的电功率为100W，若将该负载接在110V的电源上，则电功率为（）．A． 100 W B． 50 W C． 25 W D． 10 W3、电感量的单位为（）．A ． 亨利B ． 法拉C ．库仑D ． 焦耳4、有两只灯泡，阻值分别为R 1、R 2，且R 1＞R 2，现把它们并联后接到同一电源上，则有（ ）A ．R 2消耗功率大；B ．R 2 消耗功率小；C ．R 1消耗功率小；D ．两只灯泡消耗的功率一样5、R 1和R 2为两个串联电阻，已知4R 1=R 2，若R 1上消耗的功率为1W ，则R 2上消耗的功率为 （ ）A ．4W ；B ．20W ；C ．0.25W ；D ．400W6、电路如图所示，正确的表达式是 （ ）A. ＵＡＢ＝Us ＋ＲＩB. ＵＡＢ＝Us －ＲＩC. ＵＡＢ＝－Us ＋ＲＩD. ＵＡＢ＝－Us －ＲＩ7、在下图电路中，电阻2Ω中的电流I 值应是 ( )A ．0；B ．2A ；C ．3A ；D ．6A8、在右下图所示电路中，已知电流I 1=1A ，I 3=-2A ，则电流I 2为 （ ）A ．-3A ；B ．-1A ；C ．3A ；D ．1A三．判断题（每题1分，共8分）（ ）1、基尔霍夫定律是解决电路问题的基础，它对所有电路都成立。

电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________和________。

3、模拟信号是在时间与幅值上________的，数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类:________和________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只与该时刻的________有关，而与________无关。

7、将________变成________的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。

13、作放大作用时，场效应管应工作在区。

14、放大电路的静态工作点通常是指__、和_。

15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。

16、已知某小功率管的发射极电流IE=1.3mA，电流放大倍数=49，则其输入电阻rbe=。

17.画放大器的直流通路时应将电容器视为。

18.放大器外接一负载电阻RL 后，输出电阻ro 将 。

19.加法器，R1=Rf=R2=R3=10K Ω,输入电压V1=10mv ，V2=20mv ，V3=30mv ，则输出电压为 。

电工电子技术模拟考试题+参考答案一、单选题（共37题，每题1分，共37分）1.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。

A、2分钟B、5分钟C、10分钟D、3分钟正确答案：B2.275W扩音机的杂音电平的标准是( )。

A、≤-40dBB、≤-80dBC、≤-60dBD、≤-56dB正确答案：C3.音频分机通常使用的晶体管有( )二极管。

A、普通B、检波C、稳压D、发光正确答案：C4.网管终端操作用户登录后,可以修改自己的( )。

A、维护级别B、维护权限C、登录密码D、登录权限正确答案：C5.事故发生在区间,应在1h内开通电话、( )内开通图像A、1.5hB、2hC、45minD、30min正确答案：B6.列车广播工区对管内设备每列车底,每年( ),要对广播机使用情况进行添程检查。

A、1—2次B、3次C、4次D、5次正确答案：A7.数据网日常监测维护里的数据的维护管理的周期是。

( )A、每周2次B、每日1次C、每周1次D、每日2次正确答案：C8.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。

A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C9.非均匀量化的实现方式是采用了什么技术( )A、编码解码技术B、扩频解频技术C、压缩扩张技术D、调制解调技术正确答案：C10.我国PCM一次群速率为( )。

A、2048Kb/sB、64Kb/sC、16Kb/sD、1024Kb/s正确答案：A11.铁路IP骨干网分二层结构:核心层、( )接入层。

A、数据层B、作业层C、管理层D、汇聚层正确答案：D12.OSPF路由协议报文在IP包中的协议号是 ( )。

A、65B、86C、3D、89正确答案：D13.在internet的基本服务功能中,远程登录所使用的命令是( )。

《电工电子技术》期终考试试题适用专业：题号 一 二 三 四 五 总分 积分人一、填空题（每空档1分，共24分）1、电压表必须是 接到被测电阻的两端；电流表必须是 接 到被测电阻的两端。

2、电气设备有满载、 和超载三种工作状态。

如果220V/40W 的灯泡接到380V 的电源上，则为 工作状态。

3、半导体数码管的连接方式有 和 。

4、在放大电路中，静态工作点过高易出现 ，静态工作点过低 易出现 。

5、半导体是一种导电能力介于 与 之间的物质。

6、对称三相负载作星形联结时，中线电流为 ，三相四线制可变为 。

7、我国的电力标准频率为 H Z ，习惯上称为 。

8、在多级放大电路中，常用的耦合方式有： 、 和变压器耦合。

9、常用的滤波电路有 、 和π形滤波。

10、桥式整流二极管中，若某个二极管虚焊，则输出只有 。

11、时序逻辑电路的结构组成通常包含 电路和 电路两部分。

12、在优先编码器74LS147中，当输入I 7I 8I 9 = 000时，输出为 。

输出电压为 ，输出电流为 。

二、判断题（正确的打“√”,错误的打“×” ）班级 学号 姓名 得分 分数装 订 线（每题2分，共32分）1、在开路状态下，开路电流为零，电源的端电压也为零。

（）2、R C的作用是将集电极电流变化转变为电压放大。

（）3、在单相桥式整流电路中，若有一只整流管断开，则输出电压平均值变为原来的一半。

（）4、放大电路接上负载后，电压放大倍数将比空载时提高。

（）5、正弦波和方波都是数字信号。

（）6、在单相桥式整流电路中，只要把变压器二次侧绕组的端钮对调，就能使输出直流电压的极性改变。

（）7、单相桥式整流电路滤波电路中，若变压器二次侧电压U2 = 100V，则负载两端电压为140V。

（）8、与非门的逻辑功能是有0出1，全1出0。

（）9、在数字电路中，“1”比“0”大。

（）10、中线的作用是保证星形联结时不对称负载的相电压保持对称，从而使三相不对称负载正常工作。

一、填空(每空1.5分，共15分)１．在应用欧姆定律时，当所选电流、电压的参考方向如图（a ）时， 欧姆定律的表达示为u= iR ；若所选电流、电压的参考方向如图（b ）时，欧姆定律的表达示为u= -iR 。

（a ） (b) 2．正弦交流电路的电流数学表达式为)sin(i m wt I i ψ+=，式中m I 为振幅，也是电流在电路中的 最大值 ，w 为 频率 ，i ψ为 初相位 。

2m I I =，则I 称为电流的 有效值 。

i m w I ψ,,称为正弦量的三要素。

该正弦交流电可用相量表达式 i mI I ψ∠=•2 。

3．晶体管有可工作在 饱和 、 放大 和 截止 三种工作状态。

二、判断题，对的在题后括号内划“√”, 错的在题后括号内划“×”1．对称的三相电源是由三个频率相同、振幅相同、初相依次相差120°的正弦电源按一定方式（星形或三角形）联结组成的供电系统。

（ √ ）2．电阻、电感和电容在电路中都是储能元件。

（ × ）3．变压器只能把高电压转变为低电压。

（ × ）4．三相异步电动机主要由定子和转子两部分组成。

（ √ ）5．磁感应强度是表示磁场中某点的磁场强弱和方向的物理量。

（ √）6．电流互感器是利用变压器变电流的原理制成的。

（ √ ）7．在三相电路中手握一根导线不会触电。

（ × ）28．二极管具有单向导电性，当给二极管加上正向电压时，其伏安特性与电阻的伏安特性完全一样。

（ × ）9．用万用电表检测交流电压时，必须是红表笔接电源正极，黑表笔接电源负极。

（ × ）10．RLC 串联谐振电路的谐振频率为LC f π210=。

（ √ ）三、选择题（每小题3分，共18分）1．)45sin(250︒+=wt i 正弦电流对应的相量表达式是（A ）A ．︒∠=•4550IB ．︒∠=•45250IC ．︒∠=•45250I 2．线电压为380V 的Ｙ形联结三相四线制电源, 其相电压是( C )A ． 380VB ．3803C ．3380V 3. 如图1所示，已知开关K 闭合前，电路处于稳态，电容两端电压(0)0C u -=。

一．填空1.电路就是电流所流的路径。

电路通常是由电源、负载、开关和导线组成，导线是连接电源和负载的导体。

2.电流的方向与参考方向相同时，电流为正值；电流的方向一参考方向相反时，电流为负值。

3.电路中某点的电位就是该点到参考点之间的电压。

参考点的电位规定为零，低于参考点的电位为负值，高于参考的电位为正值。

4.导体对电流的阻碍作用叫电阻。

电阻的单位是欧姆，用符号Ω表示。

导体的电阻决定于导体的长度、截面积和导体材料等因素，电阻器的指标有标称阻值、允许偏差、额定功率、最高工作电压、温度特性和稳定性等。

5.习惯上规定（正电荷）定向运动的方向为电流的方向。

6.对于任何一个电路，一般情况下，不允许（短路）。

7.两个串联电容器的电容量分别为3uF和6uF，总电量为（2uF）。

8.一个阻值为3Ω的电阻和一个阻抗为4Ω的电感线圈的串联电路的功率因数为（0.6 ）。

9.五环电阻“红红黑黑红”，这电阻的阻值是(220Ω)，误差精度是( 2 )% 。

10.四环电阻“0.54Ω”，这电阻的第一环有效数字环颜色是( 绿)色，第二环有效数字环颜色是( 黄)色，第三环色环颜色是( 银)色。

11.如图1所示，Rab= 2.25KΩ。

12．如图2所示为双踪示波器u1与u2的波形，面板开关选择Y轴：2V/格，X轴：1ms/格，则 u1的周期是 6ms ，若u2的初相为0°，则u2的解析式为 u2 =8sin(π/3×106t +0°)V 。

13.如图3所示的A点电位V A=( 12 )V14.如图4所示电路中，开关S断开时，V A= 3V ，开关S闭合时V A= 0V 。

15.如图5所示当R L= 9 Ω时能获得的最大功率，其功率值Pmax= 4 W。

16.一正弦电流I=I m sin(ωt+2/3π)A,在t=0时电流瞬时值I=0.866A，则在该电路中的电流表的读数为 0.707 A 。

17.两个电容器“50V ，100uF ”，“100V ，150uF ”，则串联耐压 250／3 V ，并联耐压 50V 。

电工电子技术基础期中考试试题时间：60分钟满分：100分一、选择题（2分/题，共60分）1-5 6-1011-15 16-2021-25 26-301、直流电的文字符号为（）。

A ACB VC C DC2、电流的方向规定为（）移动的方向。

A 负电荷B 负离子C正电荷3、电流总是从高电位流向低电位，这一结论适用于（）。

A外电路 B 内电路 C 全电路4、某电阻两端电压为40V，通过电阻的电流为0.5A，则导体的电阻为（）。

A 80ΩB 600ΩC 200Ω5、我国使用的工频交流电的频率为（）。

A 45HzB 60HzC 50Hz6、确定一个正弦量的三要素为（）。

A 最大值角频率初相位B 瞬时值周期初相位C 有效值周期相位差7、与参考点有关的物理量（）。

A 电流B 电压C 电位8、我国用电安全规定中把（）定为安全电压值。

A 50VB 100VC 36V9、在三相四线制中，相线与中性线之间的电压称为（）。

A 线电压B相电压 C 即是相电压也是线电压10、下列设备中，其中（）通常作为电源。

A发电机 B 电视机 C 电炉11、下列设备中属于电路组成中中间环节的是（）。

A连接导线 B 电源 C 白炽灯12、电动势的方向规定为（）。

A 由正极指向负极B 由负极指向正极C 不定13、周期T和频率f之间的关系正确的为（）。

A T=1/fB T=fC T与f无关14、汽车上常用的发电机是（）。

A 单相交流发电机B三相同步交流发电机 C 直流发电机15、已知某正弦量i=5sin(314t+30°)A，则其最大值为（）A。

A 5B 5C 1016、汽车稳压作用电路的作用是负载发生变化时，使其输出（）保持稳定性。

A 电流B电压 C 电功率17、二极管具有（）导电特性。

A 双向B 单双向C单向18、直流电动机的运动方向按（）定则判断定。

A 右手定则B 左右定则C 左手定则19、电动势与电压的方向（）。

A相反 B 相同 C 相逆20、变压器是根据（）原理而制成的。

一、填空题：（每空0.5分，共12分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式2、对电阻负载而言，当电压一定时，负载电阻越小，则负载电流越大，通过负载的电流和负载上消耗的功率就越大；反之，负载电阻越大，说明负载电流越小。

5、常见的无源电路元件有电阻元件、电感元件和电容元件；常见的有源电路元件是电压源元件和电流源元件。

7、电流沿电压降低的方向取向称为关联方向，这种方向下计算的功率为正值时，说明元件吸收电能；电流沿电压升高的方向取向称为非关联方向，这种方向下计算的功率为正值时，说明元件供出电能。

8、电源向负载提供最大功率的条件是电源内阻与负载电阻的数值相等，这种情况称为电源与负载相匹配。

9、电压是产生电流的根本原因。

电路中任意两点之间电位的差值等于这两点间电压。

电路中某点到参考点间的电压称为该点的电位，电位具有相对性。

10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束；电路中各支路电流任意时刻均遵循KCL 定律；回路上各电压之间的关系则受KVL定律的约束。

二、判断正误：（每小题0.5分，共5分）1、电路分析中描述的电路都是实际中的应用电路。

（错）2、电源内部的电流方向总是由电源负极流向电源正极。

（错）3、理想电压源和理想电流源可以进行等效变换。

（错）4、电压表和功率表都是串接在待测电路中。

（错）5、实际电压源和电流源的内阻为零时，即为理想电压源和电流源。

（错）6、电源短路时输出的电流最大，此时电源输出的功率也最大。

（错）7、线路上负载并联得越多，其等效电阻越小，因此取用的电流也越少。

（对）8、负载上获得最大功率时，电源的利用率最高。

（错）9、电路中两点的电位都很高，这两点间的电压也一定很大。

（错）10、可以把1.5V和6V的两个电池相串联后作为7.5V 电源使用。

（错）三、选择题：（每小题1分，共10分）1、当元件两端电压与通过元件的电流取关联参考方向时，假设该元件（A）功率；当元件两端电压与通过电流取非关联参考方向时，假设该元件（B）功率。
