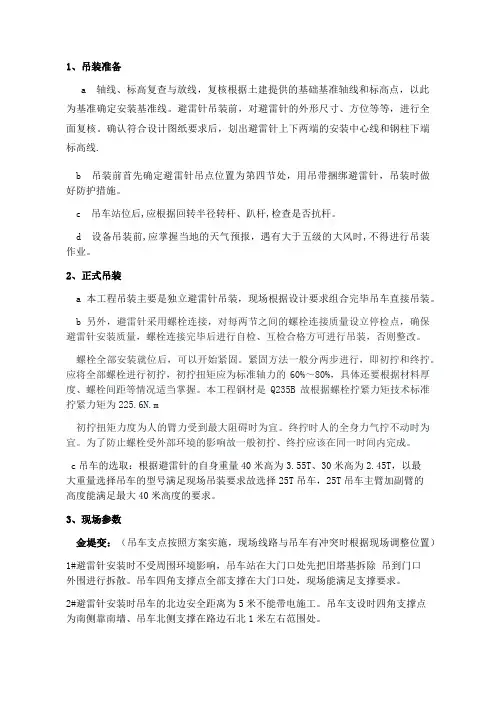

1、吊装准备a 轴线、标高复查与放线，复核根据土建提供的基础基准轴线和标高点，以此为基准确定安装基准线。
避雷针吊装前，对避雷针的外形尺寸、方位等等，进行全面复核。
确认符合设计图纸要求后，划出避雷针上下两端的安装中心线和钢柱下端标高线.b 吊装前首先确定避雷针吊点位置为第四节处，用吊带捆绑避雷针，吊装时做好防护措施。
c 吊车站位后,应根据回转半径转杆、趴杆,检查是否抗杆。
d 设备吊装前,应掌握当地的天气预报，遇有大于五级的大风时,不得进行吊装作业。
2、正式吊装a本工程吊装主要是独立避雷针吊装，现场根据设计要求组合完毕吊车直接吊装。
b另外，避雷针采用螺栓连接，对每两节之间的螺栓连接质量设立停检点，确保避雷针安装质量，螺栓连接完毕后进行自检、互检合格方可进行吊装，否则整改。
螺栓全部安装就位后，可以开始紧固。
紧固方法一般分两步进行，即初拧和终拧。
应将全部螺栓进行初拧，初拧扭矩应为标准轴力的60%～80%，具体还要根据材料厚度、螺栓间距等情况适当掌握。
本工程钢材是Q235B故根据螺栓拧紧力矩技术标准拧紧力矩为225.6N.m初拧扭矩力度为人的臂力受到最大阻碍时为宜。
终拧时人的全身力气拧不动时为宜。
为了防止螺栓受外部环境的影响故一般初拧、终拧应该在同一时间内完成。
c吊车的选取：根据避雷针的自身重量40米高为3.55T、30米高为2.45T，以最大重量选择吊车的型号满足现场吊装要求故选择25T吊车，25T吊车主臂加副臂的高度能满足最大40米高度的要求。
3、现场参数金堤变：（吊车支点按照方案实施，现场线路与吊车有冲突时根据现场调整位置）1#避雷针安装时不受周围环境影响，吊车站在大门口处先把旧塔基拆除吊到门口外围进行拆散。
吊车四角支撑点全部支撑在大门口处，现场能满足支撑要求。
2#避雷针安装时吊车的北边安全距离为5米不能带电施工。
吊车支设时四角支撑点为南侧靠南墙、吊车北侧支撑在路边石北1米左右范围处。
3#避雷针安装时吊车的北边和东边安全距离为3米不能带电施工。
`可控放电避雷针安装规范国网武汉高压研究院武汉华瑞防雷科技股份有限公司2007年6月1.可控放电避雷针本体安装步骤（1）检查部件是否齐全包括:主针、动态环、斜支撑杆（X1、X2型为4根，X3型为3根）、4个水平拉杆（X1、X2型为4根，X3型为3根）。
（2）可控放电避雷针组装（以X1、X2型为例）a)垂直放置主针,先将底座4个固定斜支撑杆的螺杆旋紧,再分别将4根斜支撑杆对称旋入底座的螺杆上.每根斜支撑杆先旋入底座的螺杆螺纹2圈左右,能够稳定不倒为宜.b)分别将4个水平拉杆球头部件套装入4个斜支撑杆中(注意球头部件套装的方向并检查水平拉杆与球头部件的螺杆结构旋入到位).c)上动态环时,先将动态环上的4个球头部件摆放在斜支撑杆上对应位置,将动态环水平放在斜支撑杆上,以对称的方式分别将4个斜支撑杆各旋入螺2—3圈(注意此时斜支撑杆上下螺纹同时旋进).d)将4个水平拉杆以对称的方式装入主针上的十字法兰.e)以对称的方式,用扳手以顺时针方向旋紧4根斜支撑杆,将斜支撑旋紧固定.f)以对称方式,用扳手以顺时针方向旋紧水平拉杆,再紧固螺母.水平拉杆旋入十字法兰螺纹内1.5—2cm为宜.g)紧固所有螺母.包括斜支撑杆及水平拉杆上各部位的螺母(注意动态环球头与水平拉杆处的连接螺母要向动态环球头方向紧固不能留缝隙).h)用平口螺丝刀紧固所有的固定螺栓及主针十字法兰上的上,下定位环.i)组装完毕要保证主针垂直时,动态环水平平整.组装所需工具:14mm,24mm叉子扳手:4—5mm平口螺丝刀.图1可控放电避雷针结构示意图图2可控放电避雷针实物图2.升高支架的选择与雷电计数器的安装从附件（可控放电避雷针保护范围的计算）图6、图7可以看出，可控放电避雷针的保护范围与其在杆塔的安装高度有关。
可控放电避雷针用于输电线路防雷时，升高架高度的选择应参照附件的计算方法来选取，一般情况下升高架的高度取为2～3米。
图3、图4为可控放电避雷针升高支架示意图。
第四章：避雷针塔点位图纸说明及点位分布一、LGZ4300系列主动优化型避雷针物理防护范围推理表依据上述推理表得出本方案设计避雷塔的物理防护半径为：13×18=234米（注：数字13是避雷针塔与架空线路的落差，数字18是指每落差一米被保护半径）1二、雷电的选择性A、易遭雷击的地点：1、土壤电阻率较小的地方，如有金属矿床的地区、河岸、地下水出口处、湖沼、低洼地区和地下水位高的地方；2、山坡与稻田接壤处；3、具有不同电阻率土壤的交界地段。
B、易遭受雷击的建（构）筑物：1、高耸突出的建筑物，如水塔、电视塔、高楼等；2、排出导电尘埃、废气热气柱的厂房、管道等；3、内部有大量金属设备的厂房；4、地下水位高或有金属矿床等地区的建（构）筑物；5、孤立、突出在旷野的建（构）筑物。
三、地理特性主线路处于山坡、孤立突出区域直击雷用避雷塔防护设计：线路整体分为主、备两路延绵约10公里，主线突出范围较广约有4公里，备线线路突出范围较少约3.5公里，主井配电室位于矿区内偏北方向，空旷孤立，主、2备架空线路高度约8米左右，地质属沙石以及腐化层。
根据上述数据避雷塔安装高度为20米为宜，主线计两端配电室设避雷塔为8座！接地系统由LGD01M型8套长效电离子接地极，以及4套非金属接地模块构成8套独立地网，由于防雷塔处地质属于沙石腐化层土质，电阻值过大，不能有效地将雷电产生时而产生的瞬间过大的电流通过防雷接地体泄流，所以需加以共计2000KG的YB-02M强效型降阻剂分布于上述8套独立接地体中使雷电产生时而产生的瞬间过大的电流迅速泄流入地，进而达到防雷的目的。
四、避雷针点位布置简图34焦煤矿10KV 主电及备线线路优化防雷避雷针点位布置简图。
