检修避雷器—避雷器检修标准学习(高铁接触网检修)
原理：在正常运行电压下避雷器具有极高的 电阻，避雷器基本处于绝缘状态。
当过电压入侵时，金属氧化锌电阻降低，冲 击放电电流经过避雷器泄入大地。
当过电压过后，金属氧化锌电阻升高，避雷 器又恢复到正常运行电压的工作状态。
★当电网由于雷击出现瞬时脉冲电压
时，防雷器在纳秒内导通 。
设
★防雷器在纳秒内导通，将脉冲电压短路于
4绝缘、接地电阻不合格时：
①绝缘电阻测量结果小于10000MΩ或比上次测量结果显著下降时，对该绝缘子 进行更换。
②对接地极进行测量，若测量接地电阻超标，则应对该处添加降阻剂或增加接地 极，具体方法见接地极检修工艺。
5观察计数器，记录其数值。 6按标准对各部位螺栓进行紧固，并检查防松措施。
螺栓型号
M8
3.避雷器引线状态不良。
①避雷器引线驰度过小：根据安装曲线，将引线与承力索和接触线的连接点向靠 近避雷器方向移动，电联结线夹的拆除与重新安装的工艺参照电联结检修工艺。 ②避雷器引线驰度过大：根据安装曲线，将引线与承力索和接触线的连接点向远 离避雷器方向移动，电联结线夹的拆除与重新安装的工艺参照电联结检修工艺。 ③引线距接地部分距离较小或钢轨相交处与接触线高差较小时，可将引线与承力 索相连处顺着承力索绑扎一段，减小引线驰度，增大其距离。 ④引线与设备线夹连接螺栓松动时：按标准力矩对螺栓进行紧固。 ⑤设备线夹有裂纹时，将损坏的设备线夹拆除，清除新设备线夹内的毛刺，涂电 力复合脂，重新安装。 ⑥引线有烧伤或断股时，比照原有长度按电联结安装要求进行预制更换。 ⑦引线与承力索和接触线连接处的检修参照电联结检修工艺。
员工培训
员工培训
作业准备
完全安全措施
检查、测量 缺陷处理
填写记录
办理收工手续
当过电压入侵时，金属氧化锌电阻降低，冲 击放电电流经过避雷器泄入大地。
当过电压过后，金属氧化锌电阻升高，避雷 器又恢复到正常运行电压的工作状态。
★当电网由于雷击出现瞬时脉冲电压
时，防雷器在纳秒内导通 。
设
★防雷器在纳秒内导通，将脉冲电压短路于
4绝缘、接地电阻不合格时：
①绝缘电阻测量结果小于10000MΩ或比上次测量结果显著下降时，对该绝缘子 进行更换。
②对接地极进行测量，若测量接地电阻超标，则应对该处添加降阻剂或增加接地 极，具体方法见接地极检修工艺。
5观察计数器，记录其数值。 6按标准对各部位螺栓进行紧固，并检查防松措施。
螺栓型号
M8
3.避雷器引线状态不良。
①避雷器引线驰度过小：根据安装曲线，将引线与承力索和接触线的连接点向靠 近避雷器方向移动，电联结线夹的拆除与重新安装的工艺参照电联结检修工艺。 ②避雷器引线驰度过大：根据安装曲线，将引线与承力索和接触线的连接点向远 离避雷器方向移动，电联结线夹的拆除与重新安装的工艺参照电联结检修工艺。 ③引线距接地部分距离较小或钢轨相交处与接触线高差较小时，可将引线与承力 索相连处顺着承力索绑扎一段，减小引线驰度，增大其距离。 ④引线与设备线夹连接螺栓松动时：按标准力矩对螺栓进行紧固。 ⑤设备线夹有裂纹时，将损坏的设备线夹拆除，清除新设备线夹内的毛刺，涂电 力复合脂，重新安装。 ⑥引线有烧伤或断股时，比照原有长度按电联结安装要求进行预制更换。 ⑦引线与承力索和接触线连接处的检修参照电联结检修工艺。
员工培训
员工培训
作业准备
完全安全措施
检查、测量 缺陷处理
填写记录
办理收工手续
基站防雷接地规范
基站防雷接地规范（2006年试行V3.5）为了防止移动通信基站遭受雷害，确保建筑物、站内工作人员的安全，确保基站内设备的正常工作，提高网络运行的安全系数，有必要做好移动通信基站的防雷与接地工作。
一．基本原则实施防雷工程应本着整体防雷、综合治理、系统防护的原则：1．防止异常电流进入机房。
2．对进入机房的异常电流，应通过避雷器、合理接地系统和地网尽快泄放。
3．对通过以上原则仍未能避免的异常电流应通过等电位连接的技术，将影响降低到最低。
二．电力引入2．1变压器应安装高低压避雷器，其地线应与地网良好连接。
2.2基站供电应采用三相四线铠装电力电缆埋地进入机房，其长度不宜小于15m。
2．32．4重点基站（如传输节点机房等）、郊区及乡镇基站必须安装压敏型电源避雷器。
一级避雷器应安装在基站总交流配电箱内（或旁边）、二级避雷器应安装在开关电源AC屏内，该避雷器应在采购电源设备时一并提出要求。
一级电源防雷器的安装必须在电源线的进口处，不许安装在远离电源线的地方，否则将失去作用。
一、二级避雷器的接地线应尽量短直，引下线长度应不大于1.5米，截面积为35mm2，连接必须可靠，线耳压接必须牵固。
安装位置如图一所示。
一、二级避雷器间的交流电源线长度应不少于5m，对于距离不足5m的基站也可在一、二级避雷器间加装8.5-15μH（5m*1.7μH/m）的空心电感退耦器（必须注意电感的最大工作电流，不得等于或小于基站最大用电负荷）。
图一内置避雷器AC屏的安装位置2．4．1电源避雷器的要求：2.4.1.1．第一级压敏避雷器的要求：（1）对于高山和多次遭雷击的基站最大放电电流≥120-150KA/每线；响应时间≤100ns，3+1的保护模式（2）山区（中雷区以上有架空电源线引入的机房、丘陵、公路旁、农民房、水田中、易遭受雷击的机房，且雷暴日为多雷区的地区）电源用SPD最大通流量: L-PE或L-N、N-PE必须通过冲击通流容量≥100KA/每线、8/20μs波形的检测，最大持续工作相电压385V，采用3+1的保护模式。
防雷接地基础
防雷接地基础一、雷电的产生雷电是一种自然现象。
它是由雷云产生的。
形成雷云必须具备以下三个条件：1、空气中含有足够的水蒸气；2、大气中的空气形成温度差，以使潮湿的空气形成强大的上升气流；3、没有破坏或防碍强烈而持久的上升气流形成的因素。
大多数雷电放电发生在云间或云内，只有小部分是对地发生的。
在对地的雷电放电中，雷电的极性是指雷云下行到地的电荷的极性。
根据放电电荷量进行的多次统计，90％左右的雷是负极性的。
防雷区的划分防雷区的划分将需要保护的空间划分为不同的防雷区，以规定各部分空间不同的电磁环境（雷电电磁厂的危害程度），同时指明各区交界处的等电位联结点的位置。
雷电分区保护示意图以在其交界处的电磁环境有明显改变作为划分不同防雷区的特征。
LPZ0A：本区内各物体可能遭受直接雷击，电磁场没有衰减；LPZ0B：本区内各物体不可能遭受直接雷击，电磁场没有衰减；LPZ1：本区内各物体不可能遭受直接雷击，电磁场有可能衰减；LPZ2：本区内各物体不可能遭受直接雷击，电磁场有进一步的衰减一个被保护的区域，从电磁兼容的观点来看，由外到内可分为几级保护，最外层是0级，是直接雷击区域，危险性最高，越往里，则危险程度越低。
过电压主要是沿线窜入的，保护区的交界面通过外部防雷系统、钢筋混凝土及金属罩等构成的屏蔽层而形成，电气通道以及金属管道等则经过这些交界面。
图3-1是雷电保护区域划分的示意图。
SPD（Surge Protect Device）：浪涌保护器的英文简称，公司内也叫做防雷器，用于保护设备接口免受雷击过电压和过电流的损坏。
在本文中，统一将SPD称为防雷器。
雷电参数简介雷电放电涉及到气象、地形、地质等许多自然因素，有一定的随机性，因而表征雷电特性的参数也带有一定的统计性质。
在防雷设计中，我们对雷暴日、雷电流波形、幅值等参数比较关心。
雷暴日为了表征雷电活动的频率，采用年平均雷暴日作为计算单位。
无论一天内听到几次雷声，只要有一次，该天就记为一个雷暴日，一天有多次，仍记为一个雷暴日。
避雷器的安装
22 电源避雷器安装方法及要求电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关（断路器） 处的后端， 用四套 M8的塑料膨胀和配套的自攻螺钉固定于墙面上。
安装尺寸（ 70×180）与电源避雷器上相应安装孔在墙面配钻。
电源避雷器火线为红色，零线为蓝色，截面积为 BVR6mm 多股铜导线，地线为黄绿相间色，截面积为 BVR10mm 多股铜导线，接线长度≤ 500mm ，若受条件限制达不到≤ 500mm 的标准可适当延长， 但应遵循接线尽量短的原则，转角应大于 90 度（是弧形角而不是直角）。
电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。
接地线接于独立接地网或与校方提供的三相电源中的地线相接。
安装注意事项：安装电源避雷器时，应该首先将地线系统连接牢靠后再连接其他线路。
安装时必须断开电源，严禁带电操作；连接导线必须符合要求。
防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示灯是否正常。
当工作状态指示灯发绿光时，表示防雷器工作正常。
发红光时，表示防雷器已有器件损坏，防雷效果变差，必须立即更换。
天馈避雷器安装要求在功分器或卫星接收机输入端口加上天馈避雷器，预防雷电流感应损坏设备。
天馈避雷器安装，一定要注意输入端IN 和输出端OUT不要接反，否则，将严重影响避雷效果，甚至影响设备正常工作。
避雷器的输入端（螺栓）是相对雷电波的传播方向而言，即馈线输入端，而避雷器的输出端（螺母）接被保护设备（卫星接收机或功分器）。
天馈避雷器串接安装在接收设备端口上，在功分器或卫星接收机接口处用标准FL10 接口连接，连接时必须将螺纹拧紧到位，保证可靠连接，不影响通信。
第六章避雷器
RA
（5）在TN-C-S电源系统中的安装示意图
主配电柜 避雷器
SEB
电表
PEN
kWh
分配电柜 避雷器
设备 避雷器
L1 L2 L3 PE N
LPZ 0
EBB LPZ 1
EBB LPZ 2
LPZ = 防雷保护区 SEB =配电柜 EBB =等电位连接排
（6）在TN—S电源系统中的安装示意图
主配电柜 避雷器
SEB
电表
kWh N PE
分配电柜 避雷器
设备 避雷器
L1 L2 L3 N PE
LPZ 0
EBB LPZ 1
EBB LPZ 2
LPZ = 防雷保护区 SEB =配电柜 EBB =等电位连接排
安装示例
6.2.3 天馈避雷器 1、作用：抑制从天线及馈线上的感应雷及过电压，保 护现代微电子器件组成的电子设备。
避雷器额 定电压KV
系统标准电 持续运行电
压（有效值） 压（有效值）
KV
KV
支流1mA参考 电压（不小
于)KV
标称放电流下 残压不大于
KV
陡波冲击残压 （不大于）
KV
2ms操作通流 容量 电流A.18
次
17
10
12.7
26.0
50
57.5
100
HY5WS-17/50
17
10
12.7
26.0
50
57.5
（3）非线形电阻阀片也是由 许多单个阀片串联而成，其 静态伏安特性（如图），可 限制工频续流，雷电流通过 时，端部不会出现很高的电 压，改善避雷器保护性能。
（4）等效电路
均压电阻
间隙电容
避雷器安装流程
避雷器安装流程①、施工材料选择：根据《建筑物防雷设计规范》GB50057-94（2000年版）要求，本工程选用6mm2多股铜绞线、10mm2多股铜绞线、16mm2多股铜绞线、25mm2多股铜绞线连接。
②、施工工艺：a、电源避雷器安装：一级电源避雷器的接地线与配电箱箱接地母排相连，二、三级电源避雷器的接地线与与机房独立地相连。
避雷器安装固定位置、既要考虑引线越短越好，还要照顾到，通风、散热、防潮和通道安全。
一级电源避雷器的A、B、C、N每根引线长<0.5m选用16mm2多股铜绞线。
接地线<1.0m可选用25mm2多股铜绞线。
分电源避雷器的A、B、C、N每根引线≤0.5m可选用6mm2/10mm2多股铜绞线，接地线<0.5m时，则选用10mm2/16mm2多股铜绞线。
避雷器在安装时要先接地线。
保护地线（PE）用黄绿相间的双色线，零线用黑色、相线用红色。
b、信号避雷器：机架式网络信号避雷器一般是在机柜上安装，其在机柜中与交换机串接。
交换机的信号避雷器的接地即与机房独立接地的汇流排相连，接地用于截面大于等于6mm2多股铜绞线。
机架式网络信号避雷器设备部件应在机架内定位并加固后进行。
c、设备安装应牢固、端正。
前后应根据相应标准留有一定距离。
固定螺钉、垫片、弹簧垫圈均应按要求坚固，不得遗漏。
根据设备的相应位置，设置电缆槽和进线孔，电缆的弯曲半径应大于电缆直径的15倍。
设备接触可靠，安装牢固，无扭曲脱落现象。
d、各机柜接入反出线缆应标识清楚、连接牢固。
并做暗配。
敷设的线缆两端留适当余量，并标示明显的永久性标记，以便于维护及管理。
避雷器位置应整齐并合乎规范要求。
前端设备的安装应牢固稳定牢固、易检修、易维护。
基站电源防雷器(SPD)接线方式演示幻灯片
27
380V三相供电系统SPD引接线上电断路器（熔断器）
选型表，注：220V单相同型号SPD断路器往上一级选型
浪涌保护器
断路器（熔断器）大小
导线线径（mm2）
SPD-200
63A
16
SPD-150
63A
16
SPD-100
32A
16
SPD-80
32A
16
SPD-65
32A
10
SPD-40
32A
10
SPD-25
上图是采用凯文式接线的实例，这样安装有几个好处： 1. 配电系统和设备的接地线不用改动，工程量小。 2. 防雷箱在最前端可以保护后面所有的负载，保护最全面。 3. 防雷箱安装在总接地母排旁边，引线最短，残压最低，雷电流入地通道最合理，保护效果最好。 4. 所有设备的接地均连接到总接地母排上，参考电位一致，无地电位反击的风险。
9
➢A点为交流配电箱。
➢B点为机房接地母排。
➢采用凯文式接法后，虽然A点到防雷箱的距离为6米。
➢而开关电源交流输入侧得到的剩余电压（残压）＝防雷箱的残压。
➢也就是说把L1和L2的长度变为0。
➢假设通过防雷箱的雷电流为20KA：
➢防雷箱的残压为1500V。
➢L1的残压＝L1*di/dt＝0uH*20KA/10uS＝0KV。
28
直流避雷器3P接线方式
29
变 压 器
B C
N
TN-C供电系统
A
变
B
变压器接地与机房接地使用不同地网，
压 器
C
N
但中性线在机房入口接地。
配 电 柜
配 电 柜 配 电 柜
6
防雷器接线规范要求
380V三相供电系统SPD引接线上电断路器（熔断器）
选型表，注：220V单相同型号SPD断路器往上一级选型
浪涌保护器
断路器（熔断器）大小
导线线径（mm2）
SPD-200
63A
16
SPD-150
63A
16
SPD-100
32A
16
SPD-80
32A
16
SPD-65
32A
10
SPD-40
32A
10
SPD-25
上图是采用凯文式接线的实例，这样安装有几个好处： 1. 配电系统和设备的接地线不用改动，工程量小。 2. 防雷箱在最前端可以保护后面所有的负载，保护最全面。 3. 防雷箱安装在总接地母排旁边，引线最短，残压最低，雷电流入地通道最合理，保护效果最好。 4. 所有设备的接地均连接到总接地母排上，参考电位一致，无地电位反击的风险。
9
➢A点为交流配电箱。
➢B点为机房接地母排。
➢采用凯文式接法后，虽然A点到防雷箱的距离为6米。
➢而开关电源交流输入侧得到的剩余电压（残压）＝防雷箱的残压。
➢也就是说把L1和L2的长度变为0。
➢假设通过防雷箱的雷电流为20KA：
➢防雷箱的残压为1500V。
➢L1的残压＝L1*di/dt＝0uH*20KA/10uS＝0KV。
28
直流避雷器3P接线方式
29
变 压 器
B C
N
TN-C供电系统
A
变
B
变压器接地与机房接地使用不同地网，
压 器
C
N
但中性线在机房入口接地。
配 电 柜
配 电 柜 配 电 柜
6
防雷器接线规范要求
避雷设施安装标准
避雷设施安装标准
为防止因雷雨季节造成监控系统不必要的损失,在安装过程中必须进行接地保护:接地极离避雷器的距离为5~20M，接地电阻小于4欧姆,（接地包括电源避雷器接地、计算机外壳接地、信号避雷器接地）。
具体规范参照下图
避雷器接地极标准：
1、接地坑
地点：潮湿处规格：深、长、宽各1.5米
接地极底部：需铺上10厘米木炭、20斤盐，再用镀锌
扁铁（宽度不小于4厘米，厚度不小于4毫米，长度约
10米）在接地坑底部盘成圈。
2、连接线规格：线截面不小于25平方毫米的铜芯线
3、避雷器安装示意图
通讯避雷器接线示意图。
避雷器的安装
电源避雷器安装方法及要求电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关（断路器）处的后端，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。
安装尺寸（70×180）与电源避雷器上相应安装孔在墙面配钻。
电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2多股铜导线，地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，转角应大于90度（是弧形角而不是直角）。
电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。
接地线接于独立接地网或与校方提供的三相电源中的地线相接。
安装注意事项：安装电源避雷器时，应该首先将地线系统连接牢靠后再连接其他线路。
安装时必须断开电源，严禁带电操作；连接导线必须符合要求。
防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示灯是否正常。
当工作状态指示灯发绿光时，表示防雷器工作正常。
发红光时，表示防雷器已有器件损坏，防雷效果变差，必须立即更换。
天馈避雷器安装要求在功分器或卫星接收机输入端口加上天馈避雷器，预防雷电流感应损坏设备。
天馈避雷器安装，一定要注意输入端IN和输出端OUT不要接反，否则，将严重影响避雷效果，甚至影响设备正常工作。
避雷器的输入端（螺栓）是相对雷电波的传播方向而言，即馈线输入端，而避雷器的输出端（螺母）接被保护设备（卫星接收机或功分器）。
天馈避雷器串接安装在接收设备端口上，在功分器或卫星接收机接口处用标准FL10接口连接，连接时必须将螺纹拧紧到位，保证可靠连接，不影响通信。
接地地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，一端直接牢靠压接于天馈避雷器的接线端子。
接地线接于独立接地网或与校方提供的三相电源中的地线相接。
天馈避雷器应装在室内。
电源避雷器安装方法及要求
重庆贝斯淇科技有限公司
梁平县教委教仪电教站
二○○七年十一月
接地
接地体
焊接加防锈漆(或涂黄油)
A、需提前在安装位置浇筑水泥基座，规格尺寸400mm×400mm×600mm（长X宽X高）并预埋地脚螺栓，或用膨胀螺丝。
B、安装避雷针，避雷针底座固定在预先设置的预制水泥基座，避雷针塔杆底座与水泥基座用地脚螺栓（或用膨胀螺丝）可靠联结。
C、避雷针接地线必须与接地棒可靠连接，接地线为黄绿相间色，截面积BVR25mm2多股铜导线
电源避雷器安装方法及要求
电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关（断路器）处的后端，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。安装尺寸（70×180）与电源避雷器上相应安装孔在墙面配钻。
电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2多股铜导线，地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，
INCLUDEPICTURE "/UpFiles/20071030160021714.jpg" \* MERGEFORMATINET
降低接地电阻的技术措施
由于农村中小学远程教育工程项目，点多、面广，每一个地方的地形、土质不一样，土壤电阻率不同，接地电阻又无法准确测定。所以必须采取降低接地电阻的技术措施 ，这样可以增加接地极的泄流面积，降低接地极的表面与其接触士壤之间的接触电阻，从而达到降低电阻的目的。
地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，一端直接牢靠压接于天馈避雷器的接线端子。接地线接于独立接地网或与校方提供的三相电源中的地线相接。
梁平县教委教仪电教站
二○○七年十一月
接地
接地体
焊接加防锈漆(或涂黄油)
A、需提前在安装位置浇筑水泥基座，规格尺寸400mm×400mm×600mm（长X宽X高）并预埋地脚螺栓，或用膨胀螺丝。
B、安装避雷针，避雷针底座固定在预先设置的预制水泥基座，避雷针塔杆底座与水泥基座用地脚螺栓（或用膨胀螺丝）可靠联结。
C、避雷针接地线必须与接地棒可靠连接，接地线为黄绿相间色，截面积BVR25mm2多股铜导线
电源避雷器安装方法及要求
电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关（断路器）处的后端，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。安装尺寸（70×180）与电源避雷器上相应安装孔在墙面配钻。
电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2多股铜导线，地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，
INCLUDEPICTURE "/UpFiles/20071030160021714.jpg" \* MERGEFORMATINET
降低接地电阻的技术措施
由于农村中小学远程教育工程项目，点多、面广，每一个地方的地形、土质不一样，土壤电阻率不同，接地电阻又无法准确测定。所以必须采取降低接地电阻的技术措施 ，这样可以增加接地极的泄流面积，降低接地极的表面与其接触士壤之间的接触电阻，从而达到降低电阻的目的。
地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，一端直接牢靠压接于天馈避雷器的接线端子。接地线接于独立接地网或与校方提供的三相电源中的地线相接。

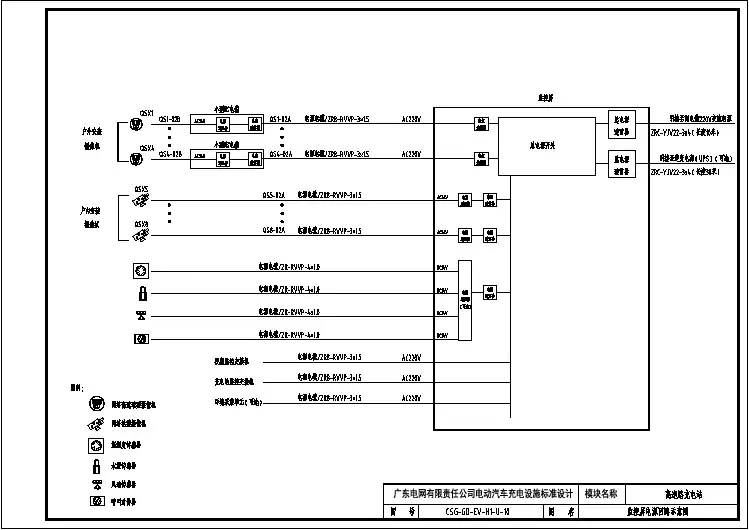

监控屏电源回路示意图
引接至配电箱220V交流电源摄像机电源电缆/ZRB-RVVP-3*1.5监控屏QSX1QS1-02AAC220VQS4-02AAC220V电源电缆/ZRB-RVVP-3*1.5避雷器总电源总电源开关户外安装QSX4QS1-02BQS4-02BZRC-YJV22-3x源避雷器电源避雷器电源小型配电箱小型配电箱户内安装AC24V电源电缆/ZRB-RVVP-3*1.5AC24V电源电缆/ZRB-RVVP-3*1.5摄像机适配器电源适配器避雷器电源避雷器电源QSX5QSX8QS5-02AQS8-02A引接至逆变电源（UPS）（可选） 避雷器总电源ZRC-YJV22-3x4（长度30米）电源适配器电源DC24VDC24VDC24V图例：网络高速球型摄像机网络枪型摄像机温湿度传感器水浸传感器风速传感器呼叫对讲器DC24V避雷器电源AC220V电源电缆/ZR-RVVP-4*1.0电源电缆/ZR-RVVP-4*1.0电源电缆/ZR-RVVP-4*1.0电源电缆/ZR-RVVP-4*1.0电源电缆/ZRB-RVVP-3*1.5视频监控交换机AC220V电源电缆/ZRB-RVVP-3*1.5充电站监控交换机AC220V电源电缆/ZRB-RVVP-3*1.5环境采集单元（可选）（可选）监控屏电源回路示意图高速路充电站模块名称图 号广东电网有限责任公司电动汽车充电设施标准设计图 名CSG-GD-EV-H1-U-10
FUGO
雷电波入侵的途径
直击雷或邻近雷击: 1 击在外部防雷装置、保护框
架（工业装置上）、电缆上 1a 浪涌在接地电阻上引起电压降 1b 环路感应过电压
1
L1 L2
L3
PEN
2c
1b
Rst
1a
信息系统
电源系统
2a
20KV
2b
远处雷击
2a 击在远处架空输送线缆上
2b
雷云之间的放电通过架空线 缆引起感应雷电波及过电压
（11）YD5039---97《国内卫星通信地球站工程设计规范》 （12）YD5050---97《点对点微波通信工程设计规范》 （13）GA173-1998<<计算机信息系统防雷保安器>>。 （14）IEC1312-1.2.3<<雷电电磁脉冲的防护>>。 （15）计算机信息系统防雷安全规范(讨论稿)。 （16）GB/T13615－92<<地球站电磁环境保护要求>>。 （17）YD5078-98《通信工程电源系统防雷技术规定》。 （18）<<无线电管理规则>>。 （19）GB9361-88《计算机场地安全要求》。 （20） DL/T621-1997<<交流电器装置的接地>>
二、直击雷防护-避雷针
避雷针的原理：接闪器
避雷针的种类：传统型、消雷器、优化避雷针、提 前放电避雷针（卫星针）
优化避雷针的特点：
i
1、符合富兰克林接闪原理，
保证有效接闪
2、加装衰减器减小感应雷
衰减器
击的强度
3、多针接闪的优越性
4、不锈钢球的作用
三、防感应雷避雷器 —— 路标
主要防雷元件
供电工程电气供电系统的防雷与接地ppt课件
接地电流、对地电压 及接地电流电位分布图
1-接地体 2-流散电场 3-接地电流的地中电位分布
IE
3 1
2
≈20m
1 2
UE
续上页
（三）接地类型 1. 功能性接地 为保证电力系统和电气设备达到正常工作要求而进行的接地，例如电 源中性点的直接接地或经消弧线圈等的接地，又称工作接地。
2. 保护性接地 为了保证电网故障时人身和设备的安全而进行的接地。包括：
E E
5
1-接地体 2-接地干线 3-接地支线 4-电气设备 5-连接扁钢
2024/1/27
续上页 （二） 接地电流与对地电压 电气设备在发生接地故障时，电流将
通过接地体以半球形向大地中散开，如图 所示。
在距离接地体越远的地方，半球的球 面积越大，其散流电阻越小，相对于接地 点处的电位就越低。
电气设备的接地部分，如：接地的外 露可导电部分和接地体等，与零电位的 “大地”之间的电位差，称为接地部分的 对地电压。
变配电所中一般需要通过装设阀式避雷器或氧化锌避雷器对变压器进 行雷电侵入波的防护。
避雷器的选择，必须使其伏秒特性与变压器伏秒特性合理配合，并且 避雷器的残压必须小于变压器绝缘耐压所能允许的程度。
避雷器应尽可能靠近变压器安装。避雷器接地线应与变压器低压侧 接地中性线及金属外壳连在一起接地。
续上页
1～2km 架空线
安全保护接地
为防止由带电导体的绝缘损坏所造成人体受到 间接电击，而将电气设备的外露可导电部分进 行的接地。
过电压保护接地 为防止过电压对电气设备和人身安全的危害而 进行的接地，如防雷接地。
防静电接地
为了消除静电对电气设备和人身安全的危害而 进行的接地。
3. 功能性与保护性合一的接地(如屏蔽接地)
1-接地体 2-流散电场 3-接地电流的地中电位分布
IE
3 1
2
≈20m
1 2
UE
续上页
（三）接地类型 1. 功能性接地 为保证电力系统和电气设备达到正常工作要求而进行的接地，例如电 源中性点的直接接地或经消弧线圈等的接地，又称工作接地。
2. 保护性接地 为了保证电网故障时人身和设备的安全而进行的接地。包括：
E E
5
1-接地体 2-接地干线 3-接地支线 4-电气设备 5-连接扁钢
2024/1/27
续上页 （二） 接地电流与对地电压 电气设备在发生接地故障时，电流将
通过接地体以半球形向大地中散开，如图 所示。
在距离接地体越远的地方，半球的球 面积越大，其散流电阻越小，相对于接地 点处的电位就越低。
电气设备的接地部分，如：接地的外 露可导电部分和接地体等，与零电位的 “大地”之间的电位差，称为接地部分的 对地电压。
变配电所中一般需要通过装设阀式避雷器或氧化锌避雷器对变压器进 行雷电侵入波的防护。
避雷器的选择，必须使其伏秒特性与变压器伏秒特性合理配合，并且 避雷器的残压必须小于变压器绝缘耐压所能允许的程度。
避雷器应尽可能靠近变压器安装。避雷器接地线应与变压器低压侧 接地中性线及金属外壳连在一起接地。
续上页
1～2km 架空线
安全保护接地
为防止由带电导体的绝缘损坏所造成人体受到 间接电击，而将电气设备的外露可导电部分进 行的接地。
过电压保护接地 为防止过电压对电气设备和人身安全的危害而 进行的接地，如防雷接地。
防静电接地
为了消除静电对电气设备和人身安全的危害而 进行的接地。
3. 功能性与保护性合一的接地(如屏蔽接地)
避雷器与接地
23
信号避雷器
采用专利RADAX-flow技术的火花隙， 强灭弧能力 —不需要保护用保险丝 — 高达50KArms的后续电流 —可通过连 接条组合成单相、多相进行保护 —可 安装在总配电柜处，电表的前端 —将 电源线联于接在雷等电位中，适用于各 种供电系统。
24
低压避雷器（HY1.5W-0.5/2.6、HY1.5W-0.28/1.3）
15
避雷器
(3) 阀型避雷器 1）工作原理
16
2）基本元件
火花间隙：短间隙，V-S特性平坦 火花间隙的并联电阻（均压 有利于提高熄弧电压和工频放电 电压 ）----FZ型（电站型） 无并联电阻---FS型（线路 型） 阀片（非线性电阻）
阀片的作用：限制工频续流，保证火花间隙可靠熄弧；当雷电 过电压击穿时，电压不至于突然下降形成截断波;
保护接地：为保障人身安全而将电气设备金属外壳等接地，它在故 障条件下才发挥作用（1~10Ω） 防雷接地：用来将雷电流顺利泻入大地，以减小引起的过电压 （1~30Ω）
27
28
（2）接地装臵 垂直接地体
8l Re (ln 1) 2l d
水平接地体
l2 Re (ln A) 2l hd
18
(5) 金属氧化物避雷器（MOA）
19
20
氧化锌避雷器
高压避雷器（HY5WS-17/50、Y5WS-17/50、HY5WS-12.7/50、Y5WS-12.7/50）
21
高压避雷器（HY5WS-10/30、Y5WZ-51/134、HY5WZ-51/134）
22
低压MTL浪涌保护器
低压浪涌保护器 大电流─最高可达 100kA(8/20us)过载 电流，德国标准 VDE0432，part 3， 10，78 .高速─动作 响应时间少于25ns . 特大显示窗口─机械 标帖板绿色(正常)和 红色(故障)，清晰可 见 OBO 防雷器
信号避雷器
采用专利RADAX-flow技术的火花隙， 强灭弧能力 —不需要保护用保险丝 — 高达50KArms的后续电流 —可通过连 接条组合成单相、多相进行保护 —可 安装在总配电柜处，电表的前端 —将 电源线联于接在雷等电位中，适用于各 种供电系统。
24
低压避雷器（HY1.5W-0.5/2.6、HY1.5W-0.28/1.3）
15
避雷器
(3) 阀型避雷器 1）工作原理
16
2）基本元件
火花间隙：短间隙，V-S特性平坦 火花间隙的并联电阻（均压 有利于提高熄弧电压和工频放电 电压 ）----FZ型（电站型） 无并联电阻---FS型（线路 型） 阀片（非线性电阻）
阀片的作用：限制工频续流，保证火花间隙可靠熄弧；当雷电 过电压击穿时，电压不至于突然下降形成截断波;
保护接地：为保障人身安全而将电气设备金属外壳等接地，它在故 障条件下才发挥作用（1~10Ω） 防雷接地：用来将雷电流顺利泻入大地，以减小引起的过电压 （1~30Ω）
27
28
（2）接地装臵 垂直接地体
8l Re (ln 1) 2l d
水平接地体
l2 Re (ln A) 2l hd
18
(5) 金属氧化物避雷器（MOA）
19
20
氧化锌避雷器
高压避雷器（HY5WS-17/50、Y5WS-17/50、HY5WS-12.7/50、Y5WS-12.7/50）
21
高压避雷器（HY5WS-10/30、Y5WZ-51/134、HY5WZ-51/134）
22
低压MTL浪涌保护器
低压浪涌保护器 大电流─最高可达 100kA(8/20us)过载 电流，德国标准 VDE0432，part 3， 10，78 .高速─动作 响应时间少于25ns . 特大显示窗口─机械 标帖板绿色(正常)和 红色(故障)，清晰可 见 OBO 防雷器
铁塔基站-防雷图
中讯邮电咨询设计院有限公司
王凯 mm
廉江平坦下黎基站防雷接地设计示意图
2012.05.02
从地网引扁钢沿楼 柱内侧至机房顶
700
预留雷电引下线
∅12圆钢防雷带
焊接 40mm×4mm 热镀锌扁钢 垂直接地体 50×50×5× 2500mm热镀锌角钢
2500
水平接地体
从地网引扁钢沿楼 柱内侧至机房顶
预留雷电引下线
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
材料表 规格型号 单位 数量 材料名称 3 单芯多股铜质电缆 ZA-RVV-10 米 单芯多股铜质电缆 8 ZA-RVV-16 米 单芯多股铜质电缆 ZA-RVV-95 米 2 1 接地排(室内、铜) 300×80×5mm 个 个 接地排(室外、铜) 300×80×5mm 1 40×4mm 热镀锌扁钢 米 120 40×4mm 镀锌扁钢(经加工) 米 角钢 50×50×5×2500mm 根 16 圆钢 米 35 φ12mm PVC管 米 φ75mm 8 连接件 个 拐角连接件 个 30×30mm 绝缘子 只 4 铁挂钩 只 只 12 铜鼻子 DTL-10 铜鼻子 只 12 DTL-16 铜鼻子 DTL-95 只 4
雷电引下线示意图∅12圆钢防雷带
4000-5000mm
柱钢筋 用圆钢与房子 基础钢筋焊接
地网工艺图
焊接
焊接
说明： 1.如图所示,敷设地网时,接地体埋深为0.7米(接地体上端距地面的 距离),开挖土方宽度为0.5米; 2.所有连接使用焊接; 3.所有焊点用沥青做防腐处理;
王凯
天面防雷带示意图
中讯邮电咨询设计院有限公司
中讯邮电咨询设计院有限公司
《避雷器及接地装置》课件
将系统与大地相连，常用于电力系统的
接地装置。
3
极耳接地
主要用于移动设备以及大型工程项目， 通过多个极耳来建立地网，使设备与地 面紧密连接进行接地保护。
接地电阻的测试方法
电瓶维纳斯法
电瓶维纳斯法可以测量接地性能的质量，是最常用的测试方法之一。
三线四针法
三线四针法可以自动消除接线电阻，实现精度更高的测量。
先断开与电源的联系，并采取适当的安
全措施。
3
避免交叉干扰
在接地装置的建造和使用过程中，应尽 可能避免与其他电气设备的干扰和交叉 干扰。
母线接地及例子分析
变电站
为保证母线的安全运行，变电站 采用具有不同级别的母线接地方 式。
输电线路
输电线路的母线接地故障可影响 整个电力系统，其接地方式需经 过精心设计和部署。
它们的作用是什么？
它们可以保护电力设备和人 员不受过电压的影响，同时 可以保证电气设备的正常工 作。
避雷器的作用
防雷接地支架
避雷器用于保护电网系统不受雷 电的影响，常常和防雷接地支架 一起使用。
防过电压
避雷器作为防止过电压的装置， 可避免因电网过电压而引起的电 压骤升骤降。
保护电力系统
避雷器可以避免电力系统因受到 雷击而损坏，保护整个电力系统。
术的应用实现管道的永久性耐腐蚀，同
3
耐张构架法
时具有保护地的效果。
耐张构架法主要适用于在平原、沙漠、
草原等土地上建设输油、输气管道线路，
以保证管道线路的稳定性和安全运行。
避雷器及接地装置的维护方法
1 标准化管理
对避雷器及接地装置的维护应建立标准化的管理制度，确保维护工作顺利进行。
2 定期检查
机房防雷与接地讲解
机房防雷与接地摘要伴随着我国经济建设与科技建设的高速发展，计算机产业和信息产业的快速普及，计算机机房得到了快速发展。
机房接地系统涉及多方面的综合性信息处理工程，是机房建设中的一项重要内容。
接地系统是否良好是衡量一个机房建设质量的关键性问题之一。
先进的电子设备耐受过电压、过电流的能力相对较低，缺乏必要的雷害防护技术措施，成为困扰广大电气设计人员的问题之一。
机房供电系统通常采用TN-S运行方式。
工程上采用较为常见和经济的等电位连接做法，避免发生雷电反击而损耗设备。
控制接地电阻小于1欧姆，就可以保证接地线不产生电位差，避免相互干扰，保证计算机设备及人员的安全运行要求。
建筑物防雷作为一个综合系统工程，考虑不同的防雷分区在等电位连接的原则下以及根据不同电气设备耐压值等级等因素，对机房防雷按照外部防雷，内部防雷和电涌保护作为一个整体进行综合分析和设计。
文章通过一个工程中的案例，详细剖析机房防雷和接地的具体做法。
理论和机房实际运行经验表明，该方式是安全可靠的。
目录绪论 (1)一、机房接地 (2)1.1防雷与接地需求分析 (2)1.2机房等电位连接 (3)二、机房防雷 (5)三、工程实例 (7)3.1 接地设计方案 (7)3.2 防雷设计方案 (8)结论 (10)参考文献 (11)绪论随着计算机技术及网络技术的迅猛发展，特别是智能化大厦，智能化城市的出现，使人们对接地技术产生了新的关心。
尤其在计算机机房、通讯机房的工程建设中，接地技术更是被提到了较高的高度。
关于接地问题的争论，尤其是对电子设备、信息系统的接地问题的争论，在国内或者国外都屡屡发生。
可以说，一个国家的接地标准及规程的配备情况代表了该国家的科技发展水平和社会基础设施的配备程度。
随着国家标准的逐步完善，如《建筑物防雷设计规范》GB GB50057-94-2000的局部修改，和《计算机信息系统雷电电磁脉冲安全防护规范》GA267-2000的出台与实施，以及新的国家标准《建筑物电子信息系统防雷技术规范》GB50343-2004和新的国家标准图集《电子信息系统机房工程设计与安装》09DX009 P30-34的出台等，都标志着我国对接地和防雷的重视以及技术的进步。
