浅谈避雷针设计

避雷针施工方案避雷针是一种用来保护建筑物和人员免受雷击伤害的重要设备。

正确的避雷针施工方案可以确保建筑物的安全，同时也可以保护人员的生命财产安全。

本文将从设计、选材、安装、维护和检测等方面介绍避雷针的施工方案。

一、设计方案1.1 确定避雷针的位置：避雷针应该安装在建筑物的最高点，以便吸引雷电。

1.2 确定避雷针的高度：避雷针的高度应该超过建筑物周围的其他物体，以确保雷电被吸引到避雷针上。

1.3 确定避雷针的数量：根据建筑物的大小和形状确定需要安装的避雷针数量，以确保全面覆盖。

二、选材方案2.1 选用耐腐蚀材料：避雷针应该选用耐腐蚀材料，以确保长期使用不受影响。

2.2 选用导电性能好的材料：避雷针的主要作用是引导雷电，因此应选用导电性能好的材料。

2.3 选用耐高温材料：避雷针在雷击时会受到高温影响，因此应选用耐高温材料，以确保安全使用。

三、安装方案3.1 确保避雷针与建筑物接地系统连接：避雷针必须与建筑物的接地系统连接，以确保雷电被安全引导到地面。

3.2 确保避雷针安装牢固：避雷针的安装必须牢固可靠，以确保在恶劣天气条件下不会受到破坏。

3.3 确保避雷针与其他构件连接紧密：避雷针与建筑物的其他构件连接必须紧密，以确保整体结构的稳固性。

四、维护方案4.1 定期检查避雷针的状态：定期检查避雷针的状态，包括表面是否有损坏、连接是否松动等。

4.2 定期清洁避雷针表面：定期清洁避雷针表面，以确保导电性能不受影响。

4.3 定期维护避雷针的周围环境：定期维护避雷针周围的环境，确保没有影响避雷针正常工作的因素存在。

五、检测方案5.1 定期进行避雷针的雷电击穿测试：定期进行避雷针的雷电击穿测试，以确保避雷针的导电性能符合要求。

5.2 定期进行避雷针的接地测试：定期进行避雷针的接地测试，以确保避雷针与接地系统连接良好。

5.3 定期进行避雷针的整体性能测试：定期进行避雷针的整体性能测试，以确保避雷针在雷电袭击时能够正常工作。

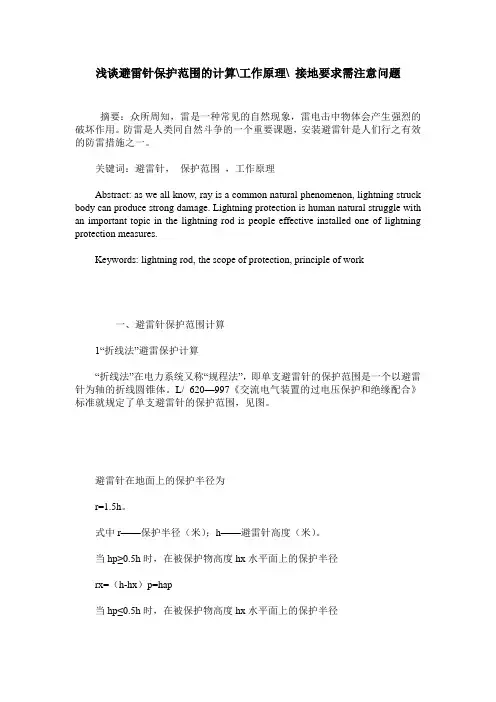

浅谈避雷针保护范围的计算\工作原理\ 接地要求需注意问题摘要：众所周知，雷是一种常见的自然现象，雷电击中物体会产生强烈的破坏作用。

防雷是人类同自然斗争的一个重要课题，安装避雷针是人们行之有效的防雷措施之一。

关键词：避雷针，保护范围，工作原理Abstract: as we all know, ray is a common natural phenomenon, lightning struck body can produce strong damage. Lightning protection is human natural struggle with an important topic in the lightning rod is people effective installed one of lightning protection measures.Keywords: lightning rod, the scope of protection, principle of work一、避雷针保护范围计算1“折线法”避雷保护计算“折线法”在电力系统又称“规程法”，即单支避雷针的保护范围是一个以避雷针为轴的折线圆锥体。

L/ 620—997《交流电气装置的过电压保护和绝缘配合》标准就规定了单支避雷针的保护范围，见图。

避雷针在地面上的保护半径为r=1.5h。

式中r——保护半径（米）；h——避雷针高度（米）。

当hp≥0.5h时，在被保护物高度hx水平面上的保护半径rx=（h-hx）p=hap当hp≤0.5h时，在被保护物高度hx水平面上的保护半径rx=（1.5h-2hx）p式中rx—避雷针在hx水平面上的保护半径（米）；hx—被保护物的高度（米）；ha—避雷针的有效高度（米）；p——高度影响系数（考虑避雷针太高时，保护半径不按正比例增大的系数）。

h≤30米时，p=1。

图1中顶角α称为避雷针的保护角．对于平原地区α取45°；对于山区，保护角缩小，α取37°。

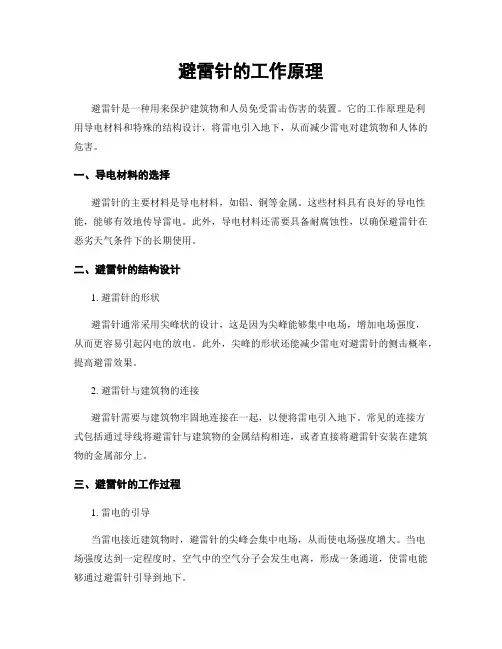

避雷针的工作原理避雷针是一种用来保护建筑物和人员免受雷击伤害的装置。

它的工作原理是利用导电材料和特殊的结构设计，将雷电引入地下，从而减少雷电对建筑物和人体的危害。

一、导电材料的选择避雷针的主要材料是导电材料，如铝、铜等金属。

这些材料具有良好的导电性能，能够有效地传导雷电。

此外，导电材料还需要具备耐腐蚀性，以确保避雷针在恶劣天气条件下的长期使用。

二、避雷针的结构设计1. 避雷针的形状避雷针通常采用尖峰状的设计，这是因为尖峰能够集中电场，增加电场强度，从而更容易引起闪电的放电。

此外，尖峰的形状还能减少雷电对避雷针的侧击概率，提高避雷效果。

2. 避雷针与建筑物的连接避雷针需要与建筑物牢固地连接在一起，以便将雷电引入地下。

常见的连接方式包括通过导线将避雷针与建筑物的金属结构相连，或者直接将避雷针安装在建筑物的金属部分上。

三、避雷针的工作过程1. 雷电的引导当雷电接近建筑物时，避雷针的尖峰会集中电场，从而使电场强度增大。

当电场强度达到一定程度时，空气中的空气分子会发生电离，形成一条通道，使雷电能够通过避雷针引导到地下。

2. 雷电的传导一旦雷电进入避雷针，导电材料会迅速将雷电传导到地下。

导电材料具有低电阻，能够有效地传导雷电，使其远离建筑物和人体，减少雷击风险。

3. 雷电的释放当雷电通过避雷针传导到地下后，它会在地下逐渐消散。

地下的大地具有良好的导电性能，能够将雷电迅速分散，使其不会对建筑物和人员造成伤害。

四、避雷针的维护和检测为了确保避雷针的正常工作，需要进行定期的维护和检测。

主要包括以下几个方面：1. 导电材料的检查：定期检查避雷针的导电材料是否存在腐蚀、损坏等情况，如有问题需要及时更换。

2. 结构的检查：检查避雷针的结构是否完好，尖峰是否存在变形或破损等情况，如有问题需要修复或更换。

3. 连接的检查：检查避雷针与建筑物的连接是否牢固可靠，如有松动或脱落的情况需要及时修复。

4. 系统的测试：定期进行避雷系统的测试，确保其正常工作，如有异常需要进行调试和修复。

避雷针设计方案避雷针是一种用来保护建筑物免受雷击的设备。

下面是一个避雷针设计方案的简要介绍，用于提供保护建筑物免受雷击的建议。

1. 设计原则：避雷针的设计应遵循以下原则：- 接地系统：避雷针必须能够有效地将雷电导向地下，保持建筑物和居民的安全；- 导电材料：避雷针应选择导电性能好、耐腐蚀的材料，如铜、铝等；- 结构强度：避雷针的结构应具有足够的强度，能够抵抗大风、强烈的雷电和其他自然灾害；- 安装便捷：避雷针的安装应简单方便，易于维护和检修。

2. 避雷针的结构：- 主杆：主杆是避雷针的主要支撑结构，通常由金属材料制成，并安装在建筑物的顶部；- 避雷针尖端：避雷针的尖端应设计成尖锐的形状，以便更好地吸引雷电；- 导线：导线作为避雷针与其他部分之间的连接，通常使用导电性能良好的金属材料制成；- 接地系统：避雷针应通过合适的接地系统将雷电导向地下，通常采用金属材料与地下水或金属接地极连接。

3. 安装和维护：- 安装位置：避雷针应安装在建筑物的顶部，远离其他高耸物。

避雷针的高度应高于建筑物周围的其他物体；- 维护计划：定期检查避雷针的结构和导线是否完好，并进行必要的维护和更换。

如发现损坏或老化的部分，应及时修复或更换；- 导电性能测试：定期测试避雷针的导电性能，确保其正常工作。

4. 建筑物设计建议：- 高度考虑：在建筑设计中应充分考虑避雷针的安装、维护和功能要求，并合理规划建筑物的高度和周围环境；- 电气接地系统：建筑物应有良好的接地系统，以确保避雷针的导电性能和安全功能；- 材料选择：建筑材料应选择耐腐蚀、导电性能好的材料，以保障避雷针的使用寿命和效果。

总之，避雷针的设计方案需要考虑建筑物的特点和环境条件，以确保其能够有效地保护建筑物免受雷击。

此外，合理的安装和定期的维护也是保证避雷针正常工作的关键。

通过合理设计和实施，避雷针可以为建筑物和居民提供可靠的防雷保护。

避雷针的结构和基本原理研究报告1. 引言大家好，今天我们来聊聊一个不那么神秘但却极其重要的家伙——避雷针。

说起避雷针，大家可能第一反应就是那些在高楼大厦顶端竖着的“长杆子”，对吧？不过，避雷针可不仅仅是个长杆子，它可是个聪明的小家伙，专门用来对付雷电这个天敌。

每年夏天，雷声隆隆的时候，避雷针就像个“保护神”，守护着我们的家园。

所以，咱们今天就来深入探讨一下，避雷针到底是如何工作的，顺便也聊聊它的结构，让大家对它有个全面的了解。

2. 避雷针的基本原理2.1 雷电的形成首先，咱们得先搞清楚雷电是怎么来的。

你知道吗？雷电其实是大自然的一种“放电”现象，云层之间由于摩擦会产生大量静电，电压一旦高到一定程度，就会以闪电的形式释放出来。

没错，就是那种瞬间照亮天空的“火花”。

这时候，周围的空气会被瞬间加热，形成声波，这就是我们听到的雷声。

所以，雷电的威力可不是开玩笑的，雷击一旦落到地面，后果可不堪设想。

2.2 避雷针的工作原理那么，避雷针在这个过程中又扮演了什么角色呢？简单来说，避雷针的工作原理就是“引导”，它通过提供一个相对安全的通道，把雷电导入地下。

它的顶端一般是一个尖尖的“头”，这样可以让电流在遇到雷电时快速聚集，形成一个电场。

雷电看到这个“高点”就像看到“灯塔”一样，纷纷向它靠拢，最终顺着避雷针的线路进入地下，保护了建筑物和周围的人。

3. 避雷针的结构3.1 避雷针的组成部分避雷针的结构其实并不复杂，主要分为几个部分：首先是顶端的尖端，像个小皇冠一样，负责引导雷电。

然后是导体，通常是铜或者铝材，负责将雷电传导到地面。

最后还有接地装置，这个部分可是关键，确保雷电安全地入土，不会对周围环境造成伤害。

3.2 安装和维护安装避雷针的时候，有几个地方需要特别注意哦！首先，避雷针要足够高，通常要高出周围建筑物，才能有效地引导雷电。

其次，导体的连接要牢固，确保电流能够顺利通过。

最后，接地装置必须做好，地面要选择湿润且导电性好的地方，这样才能让雷电顺畅地下去。

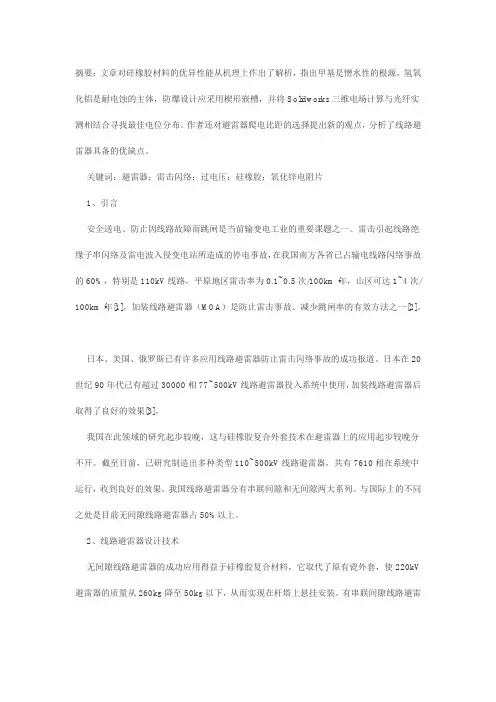

摘要：文章对硅橡胶材料的优异性能从机理上作出了解析，指出甲基是憎水性的根源，氢氧化铝是耐电蚀的主体，防爆设计应采用楔形嵌槽，并将Solidworks三维电场计算与光纤实测相结合寻找最佳电位分布。

作者还对避雷器爬电比距的选择提出新的观点，分析了线路避雷器具备的优缺点。

关键词：避雷器；雷击闪络；过电压；硅橡胶；氧化锌电阻片1、引言安全送电、防止因线路故障而跳闸是当前输变电工业的重要课题之一。

雷击引起线路绝缘子串闪络及雷电波入侵变电站所造成的停电事故，在我国南方各省已占输电线路闪络事故的60%，特别是110kV线路，平原地区雷击率为0.1~0.5次/100km·年，山区可达1~4次/ 100km·年[1]。

加装线路避雷器（MOA）是防止雷击事故、减少跳闸率的有效方法之一[2]。

日本、美国、俄罗斯已有许多应用线路避雷器防止雷击闪络事故的成功报道。

日本在20世纪90年代已有超过30000相77~500kV线路避雷器投入系统中使用，加装线路避雷器后取得了良好的效果[3]。

我国在此领域的研究起步较晚，这与硅橡胶复合外套技术在避雷器上的应用起步较晚分不开。

截至目前，已研究制造出多种类型110~500kV线路避雷器，共有7610相在系统中运行，收到良好的效果。

我国线路避雷器分有串联间隙和无间隙两大系列。

与国际上的不同之处是目前无间隙线路避雷器占50%以上。

2、线路避雷器设计技术无间隙线路避雷器的成功应用得益于硅橡胶复合材料，它取代了原有瓷外套，使220kV 避雷器的质量从260kg降至50kg以下，从而实现在杆塔上悬挂安装。

有串联间隙线路避雷器由避雷器本体和外串联间隙组成。

本体与普通的复合外套避雷器相当，外串联间隙（放电间隙）由两个环–环或棒–棒型放电电极组成。

避雷器本体两端采用金属法兰封口，内部装有非线性ZnO电阻片并用弹簧压紧的环氧玻璃纤维布筒，其外部采用硅橡胶伞裙包封。

这样，避雷器大大减少了因―漏气‖而带来的受潮问题。

油罐的避雷针设计方法(一)油罐的避雷针设计介绍油罐是石油储存与运输中非常重要的设备，但由于其储存的液体易燃易爆性质，需要对其进行避雷保护以防止雷击造成的安全事故。

本文将介绍几种常见的油罐避雷针设计方法。

方法一：导线避雷针•安装导线：在油罐的顶部和四周安装导线，并将其与地面上的避雷网连接。

•导线接地：将导线系统与地线接地系统连接，确保导线能够将雷电安全地引向地面。

•导线绝缘：导线应采用绝缘材料进行绝缘处理，以防止与油罐接触时产生火花引发火灾。

•导线间距：导线应均匀分布在油罐上，且间距应满足安全要求。

方法二：金属避雷针•安装金属避雷针：在油罐的顶部安装金属避雷针，使其高出油罐顶部一定距离。

•金属避雷针接地：将金属避雷针与地面上的避雷网连接，确保金属避雷针能够将雷电安全地引向地面。

•金属避雷针定期检查：定期检查金属避雷针的状态，如有锈蚀或损坏应及时更换以保证避雷效果。

方法三：避雷圆环•安装避雷圆环：在油罐周围安装避雷圆环，以提高油罐的避雷能力。

•避雷圆环间距：避雷圆环应均匀分布在油罐周围，并且间距应满足安全要求。

•避雷圆环材质：避雷圆环应采用导电性能良好的材料，以确保能够有效地引导雷电。

方法四：避雷网•安装避雷网：在油罐的周围安装避雷网，避雷网与地面上的避雷网相连接。

•避雷网材质：避雷网应采用导电性能好、耐腐蚀的材料，以确保能够有效引导雷电。

•避雷网接地：避雷网应与地面的接地系统相连接，确保能够将雷电安全地引向地面。

方法五：避雷保护系统•安装避雷保护系统：采用专业的避雷保护系统来保护油罐，例如雷电监测系统、避雷器等设备。

•避雷保护系统运行监测：定期检查避雷保护系统设备的运行状态，确保其正常工作。

•避雷保护系统维护：定期维护和保养避雷保护系统设备，如有需要及时更换损坏部件。

以上是几种常见的油罐避雷针设计方法，通过合理选择和使用这些设计方法，可以有效地保护油罐免受雷击所带来的潜在风险。

在实施之前，应根据具体情况进行详细的工程设计和评估，确保该设计方法符合相关的安全标准和规范。

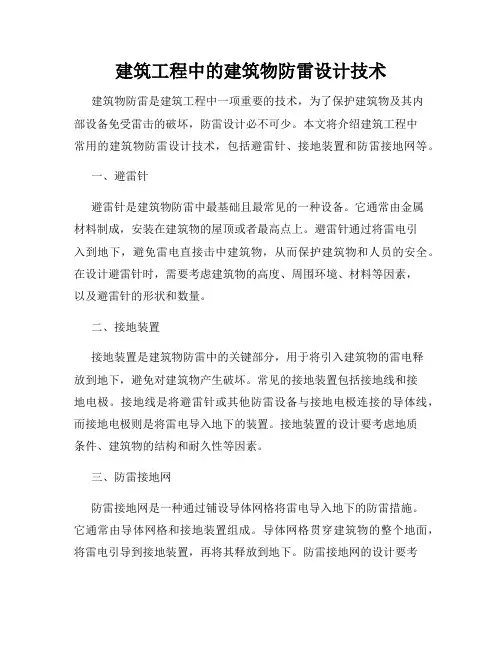

建筑工程中的建筑物防雷设计技术建筑物防雷是建筑工程中一项重要的技术，为了保护建筑物及其内部设备免受雷击的破坏，防雷设计必不可少。

本文将介绍建筑工程中常用的建筑物防雷设计技术，包括避雷针、接地装置和防雷接地网等。

一、避雷针避雷针是建筑物防雷中最基础且最常见的一种设备。

它通常由金属材料制成，安装在建筑物的屋顶或者最高点上。

避雷针通过将雷电引入到地下，避免雷电直接击中建筑物，从而保护建筑物和人员的安全。

在设计避雷针时，需要考虑建筑物的高度、周围环境、材料等因素，以及避雷针的形状和数量。

二、接地装置接地装置是建筑物防雷中的关键部分，用于将引入建筑物的雷电释放到地下，避免对建筑物产生破坏。

常见的接地装置包括接地线和接地电极。

接地线是将避雷针或其他防雷设备与接地电极连接的导体线，而接地电极则是将雷电导入地下的装置。

接地装置的设计要考虑地质条件、建筑物的结构和耐久性等因素。

三、防雷接地网防雷接地网是一种通过铺设导体网格将雷电导入地下的防雷措施。

它通常由导体网格和接地装置组成。

导体网格贯穿建筑物的整个地面，将雷电引导到接地装置，再将其释放到地下。

防雷接地网的设计要考虑建筑物的大小、形状和内部设备等因素，以及导体网格的材料和尺寸。

四、综合防雷系统除了单独使用避雷针、接地装置和防雷接地网外，综合防雷系统在建筑工程中也被广泛采用。

综合防雷系统包括以上多种防雷设备的组合使用，以提高建筑物的防雷能力。

在设计综合防雷系统时，需要考虑建筑物的特点、所处地区的雷电活动频率和强度，以及设备之间的协调性。

五、雷电保护装置除了防雷设备，雷电保护装置也是建筑物防雷中不可忽视的一部分。

雷电保护装置能够分流和引导雷电，以保护建筑物内部的电子设备和电路不受损坏。

常见的雷电保护装置包括避雷器、避雷管和避雷器等。

在建筑物防雷设计中，应根据建筑物的用途和内部电气设备确定合适的雷电保护装置。

总结：建筑工程中的建筑物防雷设计技术包括避雷针、接地装置、防雷接地网、综合防雷系统和雷电保护装置等。

城市建筑物的防雷与避雷设计随着城市建设的不断发展，城市建筑物的数量迅速增加。

与此同时，雷电活动也随之增加，给建筑物和居民生活带来了潜在的安全威胁。

因此，城市建筑物的防雷与避雷设计显得尤为重要。

本文将探讨城市建筑物的防雷与避雷设计的原理和常用的防雷措施。

一、防雷与避雷设计的原理城市建筑物的防雷与避雷设计，主要是通过合理布置避雷装置来引导和接收雷电释放的能量，减少雷电对建筑物和人身安全的威胁。

主要原理如下：1. 设计避雷针：避雷针是常见且有效的避雷装置之一。

它通过提供一个尖锐的金属杆，将产生电荷的云层导向地面，从而减少雷电打击建筑物的可能性。

2. 设置接地系统：接地系统是建筑物防雷设计中不可或缺的一部分。

通过将金属导线或钢筋深埋于地下，将雷电的能量引导到地下，起到保护建筑物的作用。

3. 建筑物内部防雷：除了外部防雷装置，城市建筑物的内部也需要进行防雷设计。

在建筑物内部设置防雷装置，如避雷网、避雷带等，以防止雷电穿过建筑物的窗户、门等进入室内。

二、常用的防雷措施根据建筑物的类型和高度，以及当地的气候条件等因素，常用的防雷措施有所不同。

以下是一些常用的防雷措施：1. 避雷装置的选择：在城市高楼、大型公共建筑等高层建筑中，常采用避雷针和避雷网相结合的方式。

避雷针位于建筑物的顶部，通过尖锐的金属头吸引雷电；避雷网则覆盖在建筑物的外墙和屋顶，起到避雷和防护的作用。

2. 接地系统的设计：接地系统的设计要合理，接地导线的材料选择要优良，且接地导线的截面积越大越好。

接地系统应与建筑物主体结构紧密连接，以确保雷电能够有效地引导到地下。

3. 防雷带的应用：对于一些敏感的建筑物，如医院、科研机构等，可以在建筑物的周围安装防雷带。

防雷带通过导电的材料将雷电的能量导向地下，减少对建筑物内部设备和人员的危害。

4. 整体综合设计：城市建筑物的防雷与避雷设计要与整体建筑设计相结合，形成一套合理的计划。

防雷与避雷设计要与建筑物的外观、结构等因素相协调，既保证防治雷击的效果，又不影响建筑物的美观度和使用功能。

电磁论文之浅谈避雷针一、问题的提出在各种自然灾害中，雷电引发的事故一直是最为频繁的。

浙江省作为雷电多发省市仅2005年一年全省就共发生雷击事故782起，由此引发的人身事故24起，造成24人死亡，11人受伤，建筑物受损350宗，直接经济损失约3300万元。

由此可见，必须采取行之有效的办法来避免雷电事故的发生，而避雷针就起到了这样举足轻重的作用。

二、避雷针的定义及历史（1）定义：由截闪器、引下线和接地装置组成的防雷保护装置。

截闪器安装在构架上并高于被保护物，用于拦截雷击使之不落在避雷针保护范围内的物体上，通过引下线和接地装置将雷电流释放到地中。

（2）历史：现代避雷针是美国科学家富兰克林发明的。

他在1752年7月的一个雷雨天，冒着被雷击的危险，将一个系着长长金属导线的风筝放飞进雷雨云中，在金属线末端拴了一串银钥匙。

当雷电发生时，富兰克林手接近钥匙，钥匙上迸出一串电火花，手上还有麻木感。

他由此设想，若能在高物上安置一种尖端装置，就有可能把雷电引入地下。

富兰克林把这种避雷装置：把一根数米长的细铁棒固定在高大建筑物的顶端，在铁棒与建筑物之间用绝缘体隔开。

然后用一根导线与铁棒底端连接，再将导线引入地下。

富兰克林把这种避雷装置称为避雷针。

经过试用，果然能起避雷的作用。

避雷针的发明是早期电学研究中的第一个有重大应用价值的技术成果。

三、相关原理（1）雷电：雷云中电荷的分布是不均匀的，而是形成许多堆积中心。

因而不论是在云中或是在云对地之间，电场强度是不一致的，当云中电荷密集处的电场强度达到25-30kv/cm时，就会由云向地开始先导放电（对于高层建筑，雷电先导可由地面向上发出，称为上行雷），当先导通道的顶端接近地面时，可诱发迎面先导（通常起自地面的突出部分），当先导与迎面先导会合时，即形成了从云到地面的强烈电离通道，这时即出现极大的电流，这就是雷电的主放电阶段，此时雷呜和电闪都伴随着出现。

主放电存在的时间极短，约50-100/us，主放电过程是逆着先导通道发展的，速度约为光速的1/21～1/2,主放电的电流可达数十万安，是全部雷电电流中最主要部分。
