北京定额：接地电阻测试以组为单位，一处 断接卡子计为一组。 清单：一处断接卡子工程量计为1个系统。
9
6.4.1防雷接地工程案例-定额应用
• 例：某住宅楼防雷工程平面布置如图6.13所示。 避雷网在平屋顶四周沿檐沟外折板支架敷设，其 余沿混凝土块敷设。折板上口距室外地坪19米， 避雷引下线均沿外墙引下，并在距室外地坪0.5米 处设置接地电阻测试断接卡子，土壤为普通土。 试按工程量计算表式列出该工程的所有分项工程 名称，套用的定额编号，并计算出各分项工程量 。
等电位端子箱、 箱子本体安装 测试板 本体安装 8 浪涌保护器 9 接地电阻测试 接地网系统测试
4
二、工程量清单计价规范应用—照明动力工程
基础接地形式： 表 D.9 防雷及接地装置 (编码:030409) 利用型钢做接地 极、利用底板钢 计量 工程量计 项目编码 项目名称 项目特征 筋、利用护坡桩 单位 算规则
7
沿女儿墙敷设 沿混凝土块敷设
030409006 避雷针
030409008 等电位端子 1.名称 箱、 测试板 3.规格 030409010 浪涌保护器
1.名称 2.规格 3.安装形式 成套设备不设置该项目 4.防雷等级 030409011 降阻剂 1.名称
个 kg
按设计图 示数量计 算 按设计图 示数量以 质量计算
36

一、电气工程预算定额—防雷接地工程
1 接地极
防 雷 接 地 工 程 定 额 项 目 2 挖填土方 3 接地母线
030409001
010101007 030409002
4 避雷引下线、断接卡子
5 均压环、跨接地线 6 避雷网、避雷针、混凝土块
030409003
030409004 030409005

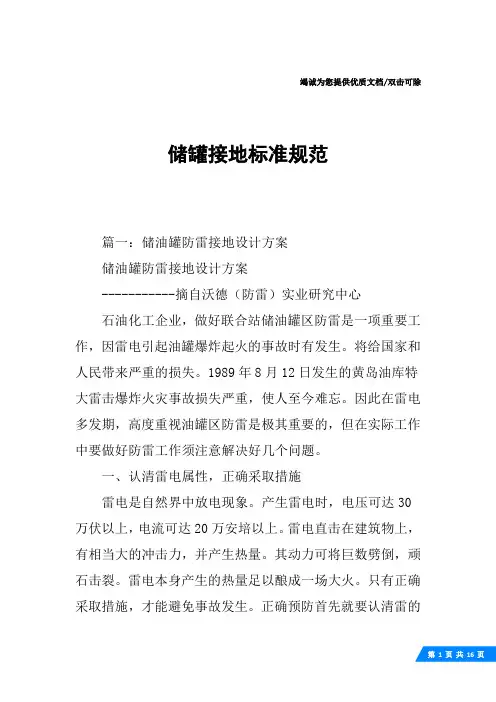

竭诚为您提供优质文档/双击可除储罐接地标准规范篇一：储油罐防雷接地设计方案储油罐防雷接地设计方案-----------摘自沃德（防雷）实业研究中心石油化工企业，做好联合站储油罐区防雷是一项重要工作，因雷电引起油罐爆炸起火的事故时有发生。

将给国家和人民带来严重的损失。

1989年8月12日发生的黄岛油库特大雷击爆炸火灾事故损失严重，使人至今难忘。

因此在雷电多发期，高度重视油罐区防雷是极其重要的，但在实际工作中要做好防雷工作须注意解决好几个问题。

一、认清雷电属性，正确采取措施雷电是自然界中放电现象。

产生雷电时，电压可达30万伏以上，电流可达20万安培以上。

雷电直击在建筑物上，有相当大的冲击力，并产生热量。

其动力可将巨数劈倒，顽石击裂。

雷电本身产生的热量足以酿成一场大火。

只有正确采取措施，才能避免事故发生。

正确预防首先就要认清雷的自然属性。

雷最常见的是线状雷，有时也会出现球形雷。

他们都是以放出电荷作用与物体，但其作用方式不同。

线状雷直击物体，球形雷绕击物体。

因线状雷经常出现。

根据其性质目前通常使用避雷针，它的原理是它能够将雷电引向自身，将强大的雷电流导入大地，从而达到保护油罐的目的，但其对球形雷是无能为力的，尽管球形雷出现次数较少，但不是不能发生，因此亦应加以防范。

根据球形雷的性质，其预防措施应采用静电屏蔽。

就是用金属网构成笼式防雷网，以防止球雷进入，从而达到了保护油罐的目的。

二、储油罐不同，防雷措施不同（一）对于密封金属油罐。

罐壁厚度大于或等于4mm,一般不装避雷针，仅作防感应雷接地，其接地电阻不应大于3欧姆即可。

（二）有呼吸伐带有阻火器，且液压安全阀密封的密闭金属油罐，罐壁厚度和顶盖厚大于或等于4mm的，可以采取自身保护，只要与其连接的管线及其他金属配件等有良好的电器联结，且与接地装置相联结处不少于两点的，可不装避雷针。

（三）对于外浮顶油罐，由于罐的顶盖随液面的升降而浮动，罐内的空气间隙极小不能形成爆炸性的混合物，而且浮顶和罐壁之间是密封的。

1、吊装准备a 轴线、标高复查与放线，复核根据土建提供的基础基准轴线和标高点，以此为基准确定安装基准线。

避雷针吊装前，对避雷针的外形尺寸、方位等等，进行全面复核。

确认符合设计图纸要求后，划出避雷针上下两端的安装中心线和钢柱下端标高线.b 吊装前首先确定避雷针吊点位置为第四节处，用吊带捆绑避雷针，吊装时做好防护措施。

c 吊车站位后,应根据回转半径转杆、趴杆,检查是否抗杆。

d 设备吊装前,应掌握当地的天气预报，遇有大于五级的大风时,不得进行吊装作业。

2、正式吊装a本工程吊装主要是独立避雷针吊装，现场根据设计要求组合完毕吊车直接吊装。

b另外，避雷针采用螺栓连接，对每两节之间的螺栓连接质量设立停检点，确保避雷针安装质量，螺栓连接完毕后进行自检、互检合格方可进行吊装，否则整改。

螺栓全部安装就位后，可以开始紧固。

紧固方法一般分两步进行，即初拧和终拧。

应将全部螺栓进行初拧，初拧扭矩应为标准轴力的60%～80%，具体还要根据材料厚度、螺栓间距等情况适当掌握。

本工程钢材是Q235B故根据螺栓拧紧力矩技术标准拧紧力矩为225.6N.m初拧扭矩力度为人的臂力受到最大阻碍时为宜。

终拧时人的全身力气拧不动时为宜。

为了防止螺栓受外部环境的影响故一般初拧、终拧应该在同一时间内完成。

c吊车的选取：根据避雷针的自身重量40米高为3.55T、30米高为2.45T，以最大重量选择吊车的型号满足现场吊装要求故选择25T吊车，25T吊车主臂加副臂的高度能满足最大40米高度的要求。

3、现场参数金堤变：（吊车支点按照方案实施，现场线路与吊车有冲突时根据现场调整位置）1#避雷针安装时不受周围环境影响，吊车站在大门口处先把旧塔基拆除吊到门口外围进行拆散。

吊车四角支撑点全部支撑在大门口处，现场能满足支撑要求。

2#避雷针安装时吊车的北边安全距离为5米不能带电施工。

吊车支设时四角支撑点为南侧靠南墙、吊车北侧支撑在路边石北1米左右范围处。

3#避雷针安装时吊车的北边和东边安全距离为3米不能带电施工。

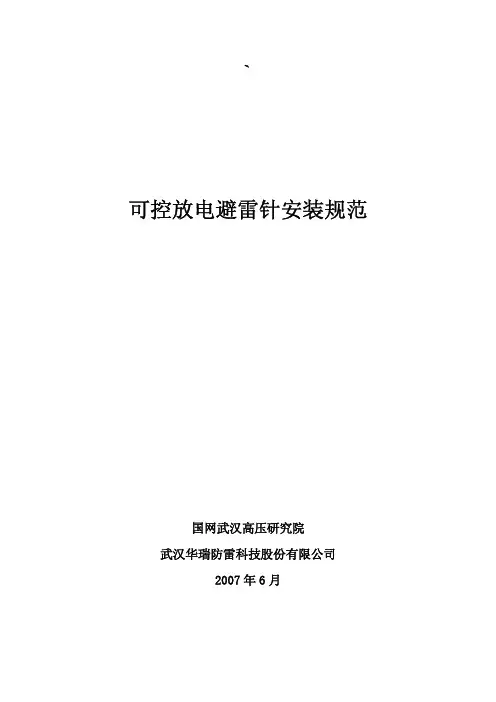

`可控放电避雷针安装规范国网武汉高压研究院武汉华瑞防雷科技股份有限公司2007年6月1.可控放电避雷针本体安装步骤（1）检查部件是否齐全包括:主针、动态环、斜支撑杆（X1、X2型为4根，X3型为3根）、4个水平拉杆（X1、X2型为4根，X3型为3根）。

（2）可控放电避雷针组装（以X1、X2型为例）a)垂直放置主针,先将底座4个固定斜支撑杆的螺杆旋紧,再分别将4根斜支撑杆对称旋入底座的螺杆上.每根斜支撑杆先旋入底座的螺杆螺纹2圈左右,能够稳定不倒为宜.b)分别将4个水平拉杆球头部件套装入4个斜支撑杆中(注意球头部件套装的方向并检查水平拉杆与球头部件的螺杆结构旋入到位).c)上动态环时,先将动态环上的4个球头部件摆放在斜支撑杆上对应位置,将动态环水平放在斜支撑杆上,以对称的方式分别将4个斜支撑杆各旋入螺2—3圈(注意此时斜支撑杆上下螺纹同时旋进).d)将4个水平拉杆以对称的方式装入主针上的十字法兰.e)以对称的方式,用扳手以顺时针方向旋紧4根斜支撑杆,将斜支撑旋紧固定.f)以对称方式,用扳手以顺时针方向旋紧水平拉杆,再紧固螺母.水平拉杆旋入十字法兰螺纹内1.5—2cm为宜.g)紧固所有螺母.包括斜支撑杆及水平拉杆上各部位的螺母(注意动态环球头与水平拉杆处的连接螺母要向动态环球头方向紧固不能留缝隙).h)用平口螺丝刀紧固所有的固定螺栓及主针十字法兰上的上,下定位环.i)组装完毕要保证主针垂直时,动态环水平平整.组装所需工具:14mm,24mm叉子扳手:4—5mm平口螺丝刀.图1可控放电避雷针结构示意图图2可控放电避雷针实物图2.升高支架的选择与雷电计数器的安装从附件（可控放电避雷针保护范围的计算）图6、图7可以看出，可控放电避雷针的保护范围与其在杆塔的安装高度有关。

可控放电避雷针用于输电线路防雷时，升高架高度的选择应参照附件的计算方法来选取，一般情况下升高架的高度取为2～3米。

图3、图4为可控放电避雷针升高支架示意图。

括支架制安，不得另计。 ⑶在屋面保温层内敷设时，执行户内接地母线敷设定
额。
4
避雷网的敷设
5
6
7
三、避雷引下线的敷设 避雷引下线敷设可分为利用金属构件引下、沿建筑物构
筑物引下、利用建筑物主筋引下和断接卡子制作、安装。 工程量＝施工图设计长度×（1＋3.9％） 如钢结构的厂房利用其的钢柱做引下线时应套用“利用
钢管敷设时连接管箍之间的接地跨接线已包含在配管 定额之内，不应重复计算。
22
钢筋混凝土柱子上安装的接地电阻测量板可套一处接 地跨接线定额。定额内一处跨接线已含0.459㎏镀锌 扁钢，故不得再另计测量板的主材费。
测试板作箱体的话，箱体另计。
23
《建筑物防雷设计规范》GB50057: 当利用混凝土内钢筋、钢柱作为自然引下线并同时采
解：［ 350×(2－1)]/4 =88
18
五、接地极的制作安装：“根” 接地极制作安装以“根”为计量单位。其长度按设计
长度计算，设计无规定时，每根按2.5m计算。若设 计有管帽时，管帽另按加工计算。 P542
19
六、均压环的敷设：“10m” 均压环敷设以“m”为单位计算，焊接时按两根筋
33
二、计算综合基价合计 解：一、工程量的计算 1、屋顶避雷网敷设 （30+11）×2 ×1.039＝85.2m 2、引下线的敷设φ8 （4.5 × 5+0.6+0.45-1.8）×2 ×1.039＝ m
34
3、接地母线 （0.8+3+10+1.8）×2 ×1.039＝ m 4、接地极安装 2 ×3＝6根 5、断接卡子安装 2个 6、接地极接地电阻测试 2组
用基础接地体时，可不设断接卡，利用钢筋作引下线 时应在室内外的适当地点设若干连接板，该连接板可 供测量、接人工接地和作等电位连接用。 当仅利用钢筋作引下线并采用埋于土壤中的人工接地 体时，应在每根引下线上于距地面不低于0.3m处设 接地体连接板。采用埋于土壤中的人工接地体时应设 断接卡子，其上端应与连接板或钢柱焊接。

❖基础梁和立柱钢筋（引下线）焊接也执行柱主筋与圈 梁钢筋焊接。
21
七、接地跨接线的安装 ❖ 指接地母线遇有障碍需跨接时相连接的连接线或利用
金属构件、金属管道作为接地线时，需要焊接的连接 线。
▪ 如易燃气体管道法兰盘之间的连接。 ▪ 伸缩缝 ▪利用地下管道作为接地母线，法兰处要做接地跨接 ▪吊车钢轨作为接地母线，两钢轨的跨接。
30
❖ 半导体少长针消雷装置是按生产厂家供应成套装置， 现场吊装、组合。接地引下线及接地电阻试验另套相 应定额。
31
防雷装置示例
32
例： 一、工程概况
某饲料厂主厂房，房顶的长和宽分别为30m和 11m，层高4.5m，共五层，女儿墙高度0.6m， 室内外高差0.45m，女儿墙顶敷设Ф8镀锌圆钢避 雷带， Ф8镀锌圆钢引下线自两角引下，在距室外 自然地坪1.8m处断开，在距建筑物3m处，设3根 2.5m长∠ 50×5角钢接地极两组，打入地下 0.8m，顶部用-40×4镀锌扁钢连通，在引下线 断接卡子处和引下线连接。
13
四、接地母线的敷设
❖挖填土不用另算
❖接地母线敷设，按设计长度以“m”为计算单位， 其长度按施工图设计的水平和垂直长度另加3.9 ％的附加长度计算。计算主材费时另加规定的损 耗率。
工程量＝施工图设计长度×（1＋3.9％）
14
❖ 户内接地母线敷设包括打洞、埋卡子、敷设、焊接、 油漆等工作内容。卡子的水平距离为1米，垂直方向 1.5米，穿墙时用Φ40×400钢管保护，每10米综 合入一个保护管，卡子及钢管费已计入定额之内，不 得另计。
35
二、套定额
序 定额编 号号 1 22 23 24 25 26 2-
项目名称
屋顶避雷网敷设φ8 引下线的敷设φ8 接地母线-40×4

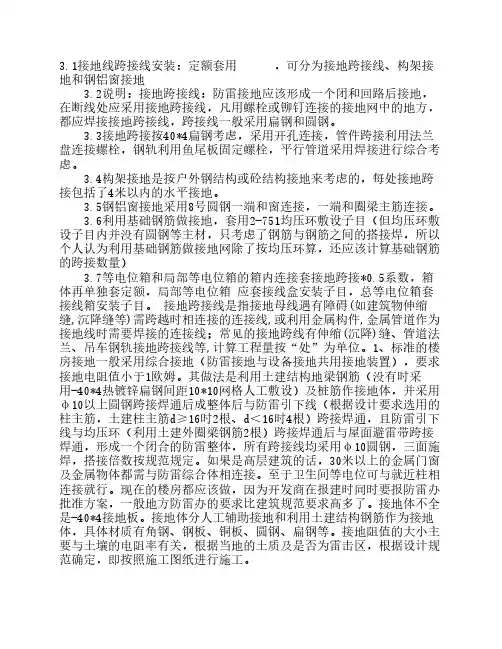

3.1接地线跨接线安装：定额套用 ，可分为接地跨接线、构架接地和钢铝窗接地3.2说明：接地跨接线：防雷接地应该形成一个闭和回路后接地，在断线处应采用接地跨接线，凡用螺栓或铆钉连接的接地网中的地方，都应焊接接地跨接线，跨接线一般采用扁钢和圆钢。

3.3接地跨接按40*4扁钢考虑，采用开孔连接，管件跨接利用法兰盘连接螺栓，钢轨利用鱼尾板固定螺栓，平行管道采用焊接进行综合考虑。

3.4构架接地是按户外钢结构或砼结构接地来考虑的，每处接地跨接包括了4米以内的水平接地。

3.5钢铝窗接地采用8号圆钢一端和窗连接，一端和圈梁主筋连接。

3.6利用基础钢筋做接地，套用2-751均压环敷设子目（但均压环敷设子目内并没有圆钢等主材，只考虑了钢筋与钢筋之间的搭接焊，所以个人认为利用基础钢筋做接地网除了按均压环算，还应该计算基础钢筋的跨接数量）3.7等电位箱和局部等电位箱的箱内连接套接地跨接*0.5系数，箱体再单独套定额，局部等电位箱 应套接线盒安装子目，总等电位箱套接线箱安装子目。

接地跨接线是指接地母线遇有障碍(如建筑物伸缩缝,沉降缝等)需跨越时相连接的连接线,或利用金属构件,金属管道作为接地线时需要焊接的连接线；常见的接地跨线有伸缩(沉降)缝、管道法兰、吊车钢轨接地跨接线等,计算工程量按“处”为单位。

1、标准的楼房接地一般采用综合接地（防雷接地与设备接地共用接地装置），要求接地电阻值小于1欧姆。

其做法是利用土建结构地梁钢筋（没有时采用-40*4热镀锌扁钢间距10*10网格人工敷设）及桩筋作接地体，并采用φ10以上圆钢跨接焊通后成整体后与防雷引下线（根据设计要求选用的柱主筋，土建柱主筋d≥16时2根、d＜16时4根）跨接焊通，且防雷引下线与均压环（利用土建外圈梁钢筋2根）跨接焊通后与屋面避雷带跨接焊通，形成一个闭合的防雷整体，所有跨接线均采用φ10圆钢，三面施焊，搭接倍数按规范规定。

如果是高层建筑的话，30米以上的金属门窗及金属物体都需与防雷综合体相连接。

由于发电厂或变电所的面积较大，实际上都采用多 支等高避雷针保护。三支等高避雷针所形成的三角形的 外侧保护范围分别按两支等高避雷针的计算方法确定。 四支及以上等高避雷针所形成的四角形或多角形，可先 将其分成两个或数个三角形，然后分别按三支等高避雷 针的方法计算。
三支等高避雷针在hx水平面上的保护范围如左图所示，
5.1.1 雷云的形成
能产生雷电的带电云层称为雷云。
雷云的形成主要是含水汽的空气的热对流效 应。太阳的热辐射使地面部分水分化为蒸汽，含 水蒸汽的空气受到炽热的地面烘烤而上升，会产 生向上的热气流。热气流每上升10km，温度下降 约10℃，热气流与高空冷空气相遇形成雨滴、冰 雹等水成物，水成物在地球静电场的作用下被极 化，形成热雷云。
图8-2 雷电流的等值波形
(a)双指数波 (b)斜角平顶波 (c)半余弦波
f 1.2s t 50s
i I0 (et et )
f 2.6s I I / 2.6kA / s
f
i I (1 cost) 2
/ f
max
di dt
max
I 2
3、雷暴日及雷暴小时
雷暴日Td 是指该地区平均一年内有雷电放电的 平均天数，单位d/a 。 雷暴小时Th 雷暴小时是指平均一年内的有雷电 的小时数，单位h/a。
2. 避雷针的保护范围
表示避雷针的保护效能，通常采用保护范围的 概念，只具有相对意义。避雷针的保护范围是指被 保护物体在此空间范围内不致遭受直接雷击。我国 使用的避雷针的保护范围的计算方法，是根据小电 流雷电冲击模拟试验确定，并根据多年运行经验进 行了校验。保护范围是按照保护概率99.9%确定的 空间范围（即屏蔽失效率或绕击率0.1%）。
第5章 雷电及防雷设备

专业课件
34
LOGO
第二节 建筑物防雷工程图识读
建筑避雷带、均压 环与引下线连接示
意图
专业课件
35
LOGO
第二节 建筑物防雷工程图识读
基础底板钢筋平面连接示意图
专业课件
36
LOGO
第二节 建筑物防雷工程图识读
总等电位母线排
总等电位联结（MEB）箱图
专业课件
37
LOGO
第二节 建筑物防雷工程图识读
▪ 使用接地电阻测量仪时，沿被测接地体E'，将电位探测针P'和电流探 测针C’，依直线彼此相距20m插入地下，且电位探测针P'系插于接地 体E'和电流探测针C'之间。用专用导线将E'、P'和C'联于仪表相应的 端钮，如图7-2-1所示。
专业课件
10
LOGO
第一节 建筑防雷接地系统基础知识
❖2、接地电阻的测量
接地装置即散流装置，其 作用是将雷电流通过引下 线引入大地。接地装置由 接地线和接地体组成。
专业课件
6
LOGO
第一节 建筑防雷接地系统基础知识
避雷针是安装在建筑物突出部位或独立 安装的针型金属导体。通常采用镀锌圆 钢或镀锌钢管制成，所用圆钢及钢管直 径依针长不同而不同。
避雷带是沿建筑物易受雷击的 部位装设的带形导体。一般用 镀锌圆钢或镀锌扁钢制成。
低压架空电力线路 零线重复接地
低压进户绝缘子铁脚
第一类防雷建筑物（防直击雷及雷电波侵入）
第一类防雷建筑物（防感应雷）
建筑物防雷装置
第二类防雷建筑物（防直击雷与感应雷共用及雷电波侵入）
第三类防雷建筑物（防直击雷）
烟囱、水塔接地

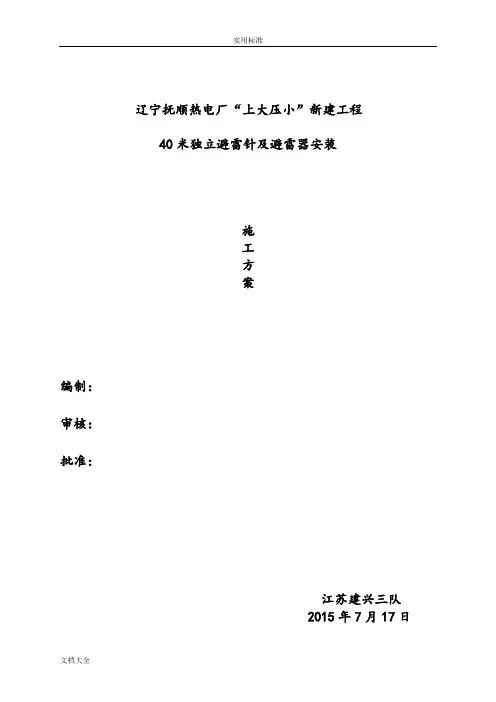

辽宁抚顺热电厂“上大压小”新建工程40米独立避雷针及避雷器安装施工方案编制：审核：批准：江苏建兴三队 2015年7月17日目录1. 编制依据2. 工程概况及主要工程量3. 施工流程4. 工程目标5. 开工条件6. 作业方法、工艺要求7. 质量通病及控制措施8. 安全绿色施工及控制措施10.危险源分析对策表11.环境因素控制计划表12.施工作业安全技术交底1、编制依据1.1 工程合同委托书。

1.2 创建电力优质工程的策划与控制1.3 《绿色施工导则》建设部1.4 辽宁抚顺热电厂“上大压小”新建工程施工进度计划。

1.5 A排外避雷针施工图（ZJ-F1791S―T0511）1.6 A排外场地构筑物施工图（ZJ-F1791S―T0501）1.7 电力建设工程施工技术管理制度1.8 《电力建设施工质量验收及评定规程》—土建工程DLT5210.1-20121.9 《电力建设安全工作规程》—DL5009.1-20021.10 《钢结构工程施工质量验收规范》GB50205-20112、工程概况及主要工程量2．1工程概况：本工程为抚顺热电厂“上大压小”新建工程2×300MW机组工程中A排外避雷针及避雷器安装，A排外避雷针分别为2个40m高独立避雷针。

避雷器分1#主变3个3m高避雷器、起备变3个3m高避雷器、起备变1个4.5m中性点支架、起备变2个3.7m支柱及1#高厂变2个3.4m高支柱。

由于避雷针高度较高，重量大（3.67t）需分两个阶段安装，避雷器等高度较矮且重量小，可以直接采取吊车安装。

主要工作量：40米高独立避雷针重约3.67t，一共2个，3米高避雷器重约0.13t，一共6个，4.5米高中性支架重约0.263t，一共1个，3.7米高支柱重约0.297t，一共2个，3.4米高支柱重约280.5t，一共2个。

施工时间：2015年7月30日-2015年8月10日3、施工流程3.1现场施工总体流程避雷针和避雷器等构件进场后，应检查出厂合格证、构件安装说明、螺栓清单等出厂资料，并进行材料报审检验，检验合格后方可安装。

摄像机立杆避雷针化防雷设计目前安防行业流传最多的“专业防雷厂家”设计是这样描述的：“前端设备，如摄像头应置于接闪器(避雷针或其它接闪导体)有效保护围之。

当摄像机独立架设时，原则上为了防止避雷针及引下线上的暂态高电位，避雷针最好距摄像机3－4米的距离。

如有困难，避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ8的镀锌圆钢。

为防止电磁感应，沿电线杆引上的摄像机电源线和信号线应穿在金属管以达到屏蔽作用，屏蔽金属管的两端均应接地”。

还有更明确的描述：“室外金属立杆摄像机需不需要与立杆绝缘？不需要，且必须进行可靠的等电位连接。

当金属立杆遭受直接雷击或泄放雷电流时会在金属立杆周围产生一磁场，这一磁场达到一定强度时会对附近的电子设备放电；而摄像机外壳与金属立杆连接后不存在电位差；摄像机更安全。

”我们把这类设计称为“摄像机立杆避雷针化设计”，它的典型架构如图1所示。

安防行业许多工程的防直击雷就是照此设计的，一个多次被雷劈了的案例就是这么做的。

然而这种看似可以很好的防雷设计在不少工程中运用中并不防雷，不仅造成了设备的损害，甚至还影响到工程的整体质量。

安防行业还有一种流行做法和观点：防雷就要接地，接地就可以防雷，接地就可以防干扰。

把接地当成了安防系统防雷、防干扰的“法宝”，导致多点接地的安防系统屡见不鲜。

大量工程案例表明，这样的工程不打雷不下雨还会莫名其妙的烧毁设备，烧毁抗干扰器、避雷器等。

对上述这些现象，EIE实验室经过多年的模拟实验研究和典型工程案例分析，初步揭开了其中的奥秘。

防雷器、浪涌保护器是否真能防护雷击许多“专业防雷厂家”介绍，要在立杆避雷针摄像机端和主机视频输入点安装他们的“防雷器”或浪涌保护器。

这有用吗？曝光的案例是：连防雷器一起被烧毁。

这种“专业防雷厂家”视频通道的防雷设计有几个疑点值得关注。

1)先看前端串接在摄像机输出端的视频信号防雷器：防雷器上端接视频线的输入输出，另有一个接地点常态下与视频线开路(有的产品做成了常态短路)，高压时部元件将视频线短路接地泄放雷电流，如图二所示。

五验收项目与技术要求（一）接闪器《防雷装置设计与安装》第六章根据接闪器的类型可将接闪器分为接闪线、接闪杆、接闪带、接闪网等。

另外符合标准的金属屋顶、金属罐体皆可作接闪器。

第一节接闪器材料的基本要求一、避雷针（接闪杆）的材料规格与制作要求1、避雷针（接闪杆）宜采用热镀锌圆钢或钢管制成，其直径不应小于下列数值：杆长1m以下：圆钢为12mm；钢管为20mm。

杆长1～2m：圆钢为16mm；钢管为25mm。

独立烟囱顶上的杆：圆钢为20mm；钢管为40mm。

2、避雷针（接闪杆）的接闪端宜做成半球状，其弯曲半径为4.8mm（最小）至12.7mm（最大）。

3、当独立烟囱上采用热镀锌接闪环时，其圆钢直径不应小于12mm；扁钢截面不应小于100mm2，其厚度不应小于4mm。

4、架空避雷线（接闪线）和接闪网宜采用截面不小于50mm2热镀锌钢绞线或铜绞线。

5、避雷带（接闪带）（线）的截面不小于50mm2，圆钢≥φ8mm；镀锌扁钢≥50mm2，厚度≥2.5mm。

二、金属屋顶等金属构件作为接闪器的要求1、除第一类防雷建筑物外，金属屋面的建筑物宜利用其屋面作为接闪器，并应符合下列要求：（1）金属板间的连接应是持久的电气贯通（例如，采用铜锌合金焊、熔焊、卷边压接、缝接、螺钉或螺栓连接）；（2）金属板下面无易燃物品时，其厚度：铅板不应小于2mm，钢（不锈钢、热镀锌）、钛和铜板不应小于0.5mm，铝板不应小于0.65mm，锌板不应小于0.7mm；（3）金属板下面有易燃物品时，其厚度：钢（不锈钢、热镀锌）和钛板不应小于4mm，铜板不应小于5mm,铝板不应小于7mm；（4）金属板无绝缘被覆层。

注：薄的油漆保护层或1mm厚沥青层或0.5mm厚聚氯乙烯层均不属于绝缘被覆层。

三、永久性金属物充做接闪器的要求1、除第一类防雷建筑物和规范GB50057—1994第4.3.2条1款的规定外，屋顶上永久性金属物宜作为接闪器，但其各部件之间均应连成电气贯通，并应符合下列规定：（1）旗杆、栏杆、装饰物、女儿墙上的盖板等，其截面应符合表6.1的规定，其壁厚应符合上款的规定。

编辑ppt
7
2、历 程
➢ 1997年9月ZGU型优针通过邮电部生产定型鉴定。
➢ 1998后4月ZGU型优针通过建设部专家会议评审。
➢ 1998年10月获中国发明专利。
➢ 1999年2月ZGU型优针通过国家电力公司武汉高压
研究所2520kv高压试验，未发生闪络、击穿，气隙
放电延时规律明显。
➢ 1999年12月国家标准设计图集99D562《建筑物防雷
ZG U — □ — □ □ □
雷电通流容量(阿拉伯数字，单位：100kA) 接闪器数(A：单针，B：多针) 保护罩直径(1位阿拉伯数字单位：100mm) 系列(Ⅲ：阻抗限流，5AB：宽保护范围) 优化避雷针 企业代号
Φ80±0.2
—
4-Φ9均布
Φ55±0.2 4--Φ9均布
—
Φ70±0.2
—
3-Φ8.5均布
7
ZGZ-200-2.1 200
—
—
≤1 2.1 4.8
Φ70±0.2
—
6-Φ9均布
编辑ppt
10
5、使用范围
1）、适用于建筑物、广播、通讯塔、杆等防直击 雷。
2）、 ZGU-Ⅲ-5A3型主要用于高雷区、强雷区和 重要设施的防直击雷。
美国电子电气工程师协会（I E E E）会员
全国防雷专业设计、施工甲级资质证评审员
中光高科产业发展集团 副总经理、总工程师
北京银桥中光高科技有限责任公司、总工程师
刘寿先 高级工程师
200编5年辑p3pt月12日
4
中光避雷针产品
编辑ppt
5
中光防直击雷ZGU型优化避雷针系列 产品简介
编辑ppt
6
1、ZGU型优化避雷针

摄像机立杆避雷针化防雷设计目前安防行业流传最多的“专业防雷厂家”设计是这样描述的：“前端设备，如摄像头应置于接闪器(避雷针或其它接闪导体)有效保护范围之内。

当摄像机独立架设时，原则上为了防止避雷针及引下线上的暂态高电位，避雷针最好距摄像机3－4米的距离。

如有困难，避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ8的镀锌圆钢。

为防止电磁感应，沿电线杆引上的摄像机电源线和信号线应穿在金属管内以达到屏蔽作用，屏蔽金属管的两端均应接地”。

还有更明确的描述：“室外金属立杆摄像机需不需要与立杆绝缘？不需要，且必须进行可靠的等电位连接。

当金属立杆遭受直接雷击或泄放雷电流时会在金属立杆周围产生一磁场，这一磁场达到一定强度时会对附近的电子设备放电；而摄像机外壳与金属立杆连接后不存在电位差；摄像机更安全。

”我们把这类设计称为“摄像机立杆避雷针化设计”，它的典型架构如图1所示。

安防行业许多工程的防直击雷就是照此设计的，一个多次被雷劈了的案例就是这么做的。

然而这种看似可以很好的防雷设计在不少工程中运用中并不防雷，不仅造成了设备的损害，甚至还影响到工程的整体质量。

安防行业还有一种流行做法和观点：防雷就要接地，接地就可以防雷，接地就可以防干扰。

把接地当成了安防系统防雷、防干扰的“法宝”，导致多点接地的安防系统屡见不鲜。

大量工程案例表明，这样的工程不打雷不下雨还会莫名其妙的烧毁设备，烧毁抗干扰器、避雷器等。

对上述这些现象，EIE实验室经过多年的模拟实验研究和典型工程案例分析，初步揭开了其中的奥秘。

防雷器、浪涌保护器是否真能防护雷击许多“专业防雷厂家”介绍，要在立杆避雷针摄像机端和主机视频输入点安装他们的“防雷器”或浪涌保护器。

这有用吗？曝光的案例是：连防雷器一起被烧毁。

这种“专业防雷厂家”视频通道的防雷设计有几个疑点值得关注。

1)先看前端串接在摄像机输出端的视频信号防雷器：防雷器上端接视频线的输入输出，另有一个接地点常态下与视频线开路(有的产品做成了常态短路)，高压时内部元件将视频线短路接地泄放雷电流，如图二所示。

编号：FDBDZ-001奋斗110kV变电站工程土建施工组织设计方案编制：年月日审核：年月日批准：年月日巴彦淖尔市康立电力安装有限责任公司二零一五年十二月目录第一章工程概况及特点 (4)1.1 工程概况 (4)1.2 工程特点 (5)第二章施工现场组织机构 (6)2.1 组织机构关系图 (6)2.2 主要项目负责及部门主要职责 (6)第三章施工现场总平面布置图 (9)3.1 施工现场平面布置 (9)3.2 施工平面布置说明 (9)3.3 施工总平面管理 (11)第四章施工方案 (13)4.1 施工准备 (13)4.2 施工工序总体安排 (17)4.3 主要工序施工方法 (19)4.4 特殊工序和重要工序施工方法 (36)4.5 施工效率的估计及潜在可能影响工期的问题 (38)4.6 工程成本控制措施 (39)第五章工期及施工进度计划 (40)5.1工期规划及要求 (40)5.2 施工进度网络图 (40)5.3 施工资源计划 (40)5.4 施工进度计划分析 (42)5.5 计划控制 (43)第六章质量目标、质量保证体系及技术组织措施 (45)6.1 质量目标 (45)6.2 质量管理组织机构及主要职责 (45)6.3 质量管理的措施 (47)6.4 质量管理体系及质量检验标准 (52)6.5 质量保证技术措施 (53)第七章、安全目标、安全保证体系及技术组织措施 (55)7.1 安全管理目标 (55)7.2 安全管理组织机构及主要职责 (55)7.3 安全管理制度及办法 (60)7.4 安全组织技术措施 (66)7.5 重要施工方案和特殊施工工序的安全过程控制 (68)第八章环境保护及文明施工 (73)8.1 环境保护 (73)8.2 加强施工管理，严格保护环境 (74)8.3 文明施工目标、组织机构和实施方案 (76)8.4 文明施工考核、管理办法........................... 错误！未定义书签。

2.外部过电压 外部过电压又称雷电过电压或大气过电压，它是由于电
力系统的导线或电气设备受到直接雷击或雷电感应而引起的 过电压。
二、雷电的基本知识
1. 雷电现象：雷云放电的过程称为雷电现象。
雷云→雷电先导→迎雷（回击）先导 →主放电阶段 →余辉阶段
2. 雷电流的特性
雷电流波形
➢波头：指雷电流从零上升到最大幅值这一部分，一般只有 1～4μs； ➢波尾：指雷电流从最大幅值 开始，下降到二分之一幅值所 经历的时间，约数十微妙。
雷电流的陡度：指雷电流在 波头部分上升的速度，即
di dt
雷电流波形图
3. 雷电过电压的基本形式
➢直击雷：雷电直接击中电气设备、线路、建筑物等物体。
➢感应雷：由雷电对线路、设备或其他物体的静电感应或电 磁感应而引起的过电压。
感应雷的形成过程如图所示。
➢雷电波侵入：架空线路 遭到直接雷击或感应雷而 产生的高电位雷电波，沿 架空线侵入变电所或其他 建筑物而造成危险。
1) 避雷针 避雷针通常采用镀锌圆钢或镀锌焊接钢管制成。
针长1m以下时，圆钢直径不小于12 mm，钢管直径不小于20 mm； 针长1～2m时，圆钢直径不小于16mm，钢管直径不小于25mm。
单支避雷针的保护范围
建筑物防雷类别 第一类防雷建筑物 第二类防雷建筑物 第三类防雷建筑物
滚球半径hr（m）
30 45 60
A
(a)
（2）两相触电（相间触电）
C B A C
(b)
A B C
Байду номын сангаас
（3）跨步电压触电
A B C
Ⅰ U
Ⅱ
跨步 电压
20 m
S
（4）接触电压触电
