UPS培训资料

U P S资料简介UPS (uninterruptible power supply)的简称,即不间断电源,是一种有储能装置(常用蓄电池储能),以逆变器为主要组成的恒压恒频电源设备,主要用于给单台计算机/计算机网络系统或其他电力电子设备提供不间断的电力供应.当市电输人正常时,UPS 将市电整流通过逆变器直接稳压后供给负载使用，与此同时给蓄电池充电，此时的UPS 相当于一台稳压器，当市发生故障时，UPS 立即将电池的直流电能通过逆变器转换为交流，然后通过输出变压器升压，供给负载！一、后备式功能：· 市电正常时，UPS 逆变器不工作，市电通过智能调压直接向负载供电，同时市电通过充电器给电池充电· 市电掉电后，电池通过逆变器向负载供电 · 市电—电池转换时，输出电压存在转换时间 特点：• 单变换器;• 输出电性能指标一般,但能满足负载要求; • UPS 不对电网产生附加干扰公害,可靠性高; • 主要用在小功率UPS 领域。

• 适用范围：PC 机、电脑设备及小功率负载。

二、在线互动式out功能：• 市电正常时，UPS 逆变器工作在整流状态，向电池充电，市电通过智能稳压电路直接向负载供电;• 市电掉电后，逆变器转为逆变状态，电池通过逆变器向负载供电; • 市电—电池转换时，输出㎡电压有转换时间，但小于后备式的转换时间(≈4ms). 特点：• 单逆变器，可双向工作;• 输出电性能指标一般，但能满足负载要求; • UPS 不对电网产生附加干扰公害; • 靠性高;• 用于1—5KVA UPS• 适用范围：对后备时间要求较长的、功率较大的负载。

三、在线式(工频/高频)功能：• 市电正常时，市电经过AC —DC 和DC —AC 两次变换后向负载供电，DC —AC 随时在监测并参与对输出电压的调整，属纯在线式工作方式 • 市电掉电后，电池通过DC —AC 逆变器向负载继续供电 • 市电—电池转换时，输出电压没有切换时间• 当负载过载或逆变器故障时，市电转旁路维持向负载供电 • 可通过计算机实时监控。

ups培训试题及答案UPS培训试题及答案1. UPS的全称是什么？A. 联合包裹服务B. 不间断电源C. 通用产品销售D. 未知电源系统答案：B2. UPS的主要功能是什么？A. 为计算机提供网络服务B. 为计算机提供不间断电源C. 为计算机提供数据存储D. 为计算机提供打印服务答案：B3. UPS的工作原理是什么？A. 通过电池直接供电B. 通过发电机直接供电C. 通过交流电直接供电D. 通过直流电直接供电答案：A4. UPS的电池寿命通常是多少？A. 1-2年B. 3-5年C. 6-8年D. 10年以上答案：B5. UPS的维护包括哪些内容？A. 定期更换电池B. 定期清洁外壳C. 定期检查电源线D. 所有上述答案：D6. UPS的输出电压通常是多少？A. 110VB. 220VC. 380VD. 以上都有可能答案：D7. UPS的输入电压范围是多少？A. 100-240VB. 110-120VC. 200-240VD. 220-240V答案：A8. UPS的负载容量如何计算？A. 负载功率除以UPS输出电压B. UPS输出电压除以负载功率C. UPS输出电流乘以负载功率D. UPS输出电流除以负载功率答案：A9. UPS的过载保护功能是如何工作的？A. 当负载超过额定功率时，UPS会自动断电B. 当负载超过额定功率时，UPS会自动重启C. 当负载超过额定功率时，UPS会发出警告D. 当负载超过额定功率时，UPS会降低输出电压答案：A10. UPS的电池更换周期通常是多少？A. 每半年B. 每年C. 每两年D. 每三年答案：C11. UPS的电池类型通常有哪些？A. 铅酸电池B. 锂电池C. 镍氢电池D. 所有上述答案：D12. UPS的电池充电方式有哪些？A. 恒流充电B. 恒压充电C. 脉冲充电D. 所有上述答案：D13. UPS的电池维护需要注意哪些事项？A. 避免高温B. 避免潮湿C. 定期充电D. 所有上述答案：D14. UPS的故障诊断通常包括哪些步骤？A. 检查输入电源B. 检查输出电压C. 检查电池状态D. 所有上述答案：D15. UPS的负载测试应该如何进行？A. 逐步增加负载B. 逐步减少负载C. 突然增加负载D. 突然减少负载答案：A。

UPS系统培训资料一、UPS 系统概述UPS，即不间断电源（Uninterruptible Power Supply），是一种能够在市电停电或电压异常时，为负载提供持续、稳定、纯净电力的设备。

它在现代社会的各个领域都有着广泛的应用，如数据中心、工业生产、医疗设备、金融机构、通信基站等，保障了关键设备和系统的正常运行，避免了因电力中断而导致的数据丢失、设备损坏、生产停滞等严重后果。

UPS 系统通常由整流器、逆变器、蓄电池、静态开关等主要部件组成。

整流器将市电交流电源转换为直流电源，为蓄电池充电并同时为逆变器提供直流输入。

逆变器则将直流电源转换为交流电源，为负载提供稳定的电力输出。

蓄电池作为备用电源，在市电停电时为逆变器供电。

静态开关用于在市电和逆变器输出之间进行快速切换，确保负载的不间断供电。

二、UPS 系统的工作原理1、市电正常时在市电正常的情况下，UPS 系统通过整流器将市电交流电源转换为直流电源，一方面为蓄电池充电，使其处于浮充状态，储备电能；另一方面为逆变器提供稳定的直流输入。

逆变器将直流电源转换为高质量的交流电源，经过滤波、稳压等处理后，为负载提供纯净、稳定的电力。

此时，静态开关处于导通市电的状态，负载由市电直接供电。

2、市电异常时当市电出现停电、电压过高或过低、频率异常等情况时，UPS 系统会迅速检测到市电故障，并在几毫秒内启动蓄电池通过逆变器为负载供电。

静态开关自动切换到逆变器输出，确保负载的不间断供电。

在市电恢复正常后，UPS 系统会自动切换回市电供电，并对蓄电池进行充电，恢复其储备电能的状态。

3、旁路工作模式在某些特殊情况下，如 UPS 系统内部故障或过载时，UPS 会自动切换到旁路工作模式，负载直接由市电供电。

此时，UPS 系统仍会对市电进行监测，一旦市电恢复正常或系统故障排除，UPS 会自动切换回正常工作模式。

三、UPS 系统的类型1、在线式 UPS在线式 UPS 是最常见的一种类型，其逆变器始终处于工作状态，为负载提供经过处理的交流电源。

UPS培训资料一,UPS发源地UPS（快递）:United Parcel Service的缩略UPS全称是联合包裹UPS 起源于1907 年在美国西雅图成立的一家信差公司，以传递信件以及为零售店运送包裹起家。

由于以“最好的服务、最低的价格”为业务原则，逐渐在整个美国西岸打开局面。

到30 年代，UPS 的服务已遍布所有西部大城市，并开发了第一个机械包裹分拣系统。

UPS成立于1907年8月28 华盛顿州西雅图总部:美国加州亚特兰大市.二,UPS的优势价格:美国,西欧国家相对较便宜服务:安全可靠,时效快捷.拥有最顺畅的清关与配送能力.特别是在美国此国家.三,服务除伊朗、缅甸、土库曼斯坦、古巴外叙利亚、朝鲜、苏丹，所有的国家和地区均有服务，以下地区不提供服务：南极洲、阿森松岛大不列颠东西印度群岛/查戈斯群岛、加罗林群岛、圣诞群岛、福克兰群岛[南大西洋](即马尔维纳斯群岛)、法国南部领土、关塔那摩军事基地、麦克唐纳群岛、中途群岛、瑙鲁群岛、纽埃岛、北塞浦路斯、皮特克恩岛[南太平洋](英属)、普林西比岛赫勒拿岛（阿森松群岛）、圣皮埃尔和密克隆、斯瓦尔巴群岛＆扬马延岛（挪威）、威克岛[北太平洋]、西撒哈拉以上国家无服务.四,UPS注意事项1，时效:东南亚 2天左右;欧美 3天左右;其他 4天左右.2,附加费收费标准.(1)附加说明重量尺寸限制:1)每件货的重量上限为68KG2)每件货的长度上限为270CM3)每件货的最大尺寸:1长+2宽+2高)不能大于419CM4)每票货的总重量与件数无限制.(2)附加费的收取标准1)以下几种包装均会产生每件货人民币40元附加费用:A.任何包装在金属或木制的托运容器之物件B.任何未有以WA椤纸完全包装好的圆柱形物件,如圆桶,鼓,提桶或轮胎等C.任何最长一边长度超过152CM或第二最长边超过76CM的货件D.单件实重或材重超过32KG.注:以上费用都为累加比如一件货物非纸箱包装且单件超过32KG小于68KG,附加费是40+40=80元2)以下几种情况会产生每件货人民币388元附加费A.单件实重超过68KGB.单边超过270CMC.1长+2宽+2高超过419CM注:以上3种情况不一定各代理都有服务,出货前要与代理确认好,.3)偏远附加费偏远费:RMB3.5/KG*燃油,最低收费为RMB171*燃油/票4)关税寄方支付:如货在目的地更改税金起付,将会产生RMB125的手续费,如走货时选择税金起付,货件在当地不管是否有产生关税都需要支付手续费RMB125.5)更改地址费用:如运单上的地址与实际收方地址不符,不管是收方或寄方更改,都会产生HKD77/件的费用,最高收费HKD273.并且是直接转寄件人支付.注:收件人拒付的关税、到付运费、海关罚款，以及更改地址费用（包括收件人更改），其他杂费皆由发货人支付。

ups基本知识培训目录一、课程简介 (2)1.1 培训目标 (2)1.2 培训对象 (3)1.3 课程安排 (3)二、UPS基础知识 (4)2.1 UPS的定义与作用 (5)2.2 UPS的类型与结构 (6)2.3 UPS的工作原理 (7)三、UPS基本功能与特点 (8)3.1 电源保护功能 (10)3.2 能量转换功能 (11)3.3 过载保护功能 (12)3.4 电压调节功能 (13)四、UPS安装与调试 (14)4.1 硬件安装 (16)4.2 系统调试 (16)4.3 故障排查 (17)五、UPS日常维护与保养 (17)5.1 定期检查 (18)5.2 维护技巧 (20)5.3 保养周期 (21)六、UPS故障分析及处理 (21)6.1 故障现象描述 (22)6.2 故障原因分析 (23)6.3 故障处理步骤 (24)七、UPS的相关技术 (24)八、UPS在重要领域的应用 (25)8.1 企业数据中心 (26)8.2 医疗机构 (28)8.3 工业生产 (28)九、实操训练 (30)9.1 硬件操作 (30)9.2 尝试故障处理 (31)十、考核与总结 (31)10.1 课堂教学考核 (32)10.2 实操考核 (33)10.3 培训总结 (34)一、课程简介本“基本知识培训”课程旨在为学员提供全面深入的系统的基础知识和操作技能。

课程围绕的核心功能、工作原理、适用范围及在实际应用中的重要性展开，帮助学员了解在提高电力系统可靠性、保障关键设备稳定运行方面的重要作用。

本课程适用于电力系统维护人员、数据中心工程师、从业人员以及所有对技术感兴趣的学员。

通过学习，学员不仅可以提升个人专业技能，也为企业提高电力系统可靠性、保障业务连续性提供有力支持。

1.1 培训目标本培训旨在为参与者提供系统的基本理论知识与实际操作技能，确保每位完成培训的人员能够全面理解的工作原理、维护方法及其在电力保障中的重要作用。

UPS培训PPT课件目录•UPS基础知识•UPS产品介绍•UPS安装与调试•UPS运行与维护•UPS在数据中心应用案例分析•UPS培训总结与展望01UPS基础知识PartUPS定义及工作原理定义UPS（Uninterruptible Power Supply），即不间断电源，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。

工作原理市电正常时，UPS将市电整流成直流电，对电池充电，同时向负载提供交流电；市电异常时，UPS将电池的直流电通过逆变器转换为交流电，继续向负载供电。

UPS 分类与特点分类根据工作原理和结构，UPS可分为后备式、在线式和在线互动式三种类型。

在线互动式UPS具有后备式和在线式的优点，同时价格适中。

后备式UPS结构简单、价格便宜，但切换时间较长，输出电压波动大。

在线式UPS输出稳定、切换时间短，但价格较高。

应用场景与市场需求应用场景数据中心、通信系统、工业自动化、医疗设备、金融系统、交通系统等。

市场需求随着信息化和数字化的加速发展，UPS市场需求不断增长。

未来，高效能、高可靠性、绿色环保的UPS产品将成为市场主流。

同时，随着5G、物联网等新技术的广泛应用，UPS 的应用场景将进一步拓展。

02UPS产品介绍Part高效能高功率密度，高效率高可靠性热插拔技术，N+1冗余•易于管理：智能网络化管理，远程监控稳定性好采用先进的控制技术，输出稳定高适应性宽输入电压范围，适应恶劣电网环境•智能化：LCD显示，可编程接口性价比高优质性能与适中价格的完美结合强大保护功能过载、短路、过压等保护功能齐全操作简便人性化设计，易于操作和维护技术参数与性能指标解读输入电压范围UPS可接受的市电电压输入范围效率UPS将市电转换为有用功的百分比，高效率意味着更低的运行成本输出电压范围UPS输出的电压范围，应稳定且符合设备要求功率因数反映UPS带载能力的重要参数，数值越高越好频率范围UPS输出的频率范围，应与市电频率一致选型原则及建议根据负载类型选择不同负载类型对UPS的需求不同，如计算机负载、工业负载等考虑可扩展性和可维护性选择具有良好可扩展性和可维护性的UPS，以便未来升级和维护根据后备时间选择根据业务需求确定所需的后备时间，从而选择合适的电池容量和配置根据场地环境选择考虑放置UPS的场所环境，如温度、湿度、灰尘等因素03UPS安装与调试Part142 3安装前准备工作及注意事项确认UPS型号、规格及配件是否齐全检查安装场地是否符合UPS安装要求准备安装工具及测试仪器了解UPS工作原理及操作流程确定UPS安装位置及固定方式连接输入、输出电缆及接地线安装电池组及连接线接通电源，检查UPS工作状态01020304安装步骤详解010204调试过程及验收标准检查UPS输入输出电压、电流是否正常测试UPS带载能力及转换时间检查UPS告警功能是否正常确认UPS符合设计要求及使用标准0304UPS运行与维护Part正常运行状态监测方法观察法通过直接观察UPS面板指示灯、显示屏等信息，判断UPS是否处于正常运行状态。

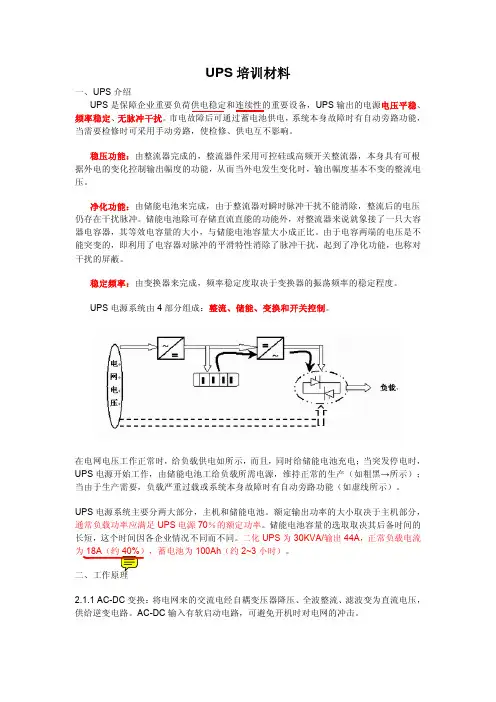

稳压功能：由整流器完成的，整流器件采用可控硅或高频开关整流器，本身具有可根据外电的变化控制输出幅度的功能，从而当外电发生变化时，输出幅度基本不变的整流电压。

净化功能：由储能电池来完成，由于整流器对瞬时脉冲干扰不能消除，整流后的电压仍存在干扰脉冲。

储能电池除可存储直流直能的功能外，对整流器来说就象接了一只大容器电容器，其等效电容量的大小，与储能电池容量大小成正比。

由于电容两端的电压是不能突变的，即利用了电容器对脉冲的平滑特性消除了脉冲干扰，起到了净化功能，也称对干扰的屏蔽。

稳定频率：由变换器来完成，频率稳定度取决于变换器的振荡频率的稳定程度。

UPS电源系统由4部分组成：整流、储能、变换和开关控制。

在电网电压工作正常时，给负载供电如所示，而且，同时给储能电池充电；当突发停电时，UPS电源开始工作，由储能电池工给负载所需电源，维持正常的生产（如粗黑→所示）；当由于生产需要，负载严重过载或系统本身故障时有自动旁路功能（如虚线所示）。

2.1.1 AC-DC变换：将电网来的交流电经自耦变压器降压、全波整流、滤波变为直流电压，供给逆变电路。

AC-DC输入有软启动电路，可避免开机时对电网的冲击。

2.2 .2 DC-AC逆变电路：采用大功率IGBT模块全桥逆变电路，具有很大的功率富余量，在输出动态范围内输出阻抗特别小，具有快速响应特性。

由于采用高频调制限流技术，及快速短路保护技术，使逆变器无论是供电电压瞬变还是负载冲击或短路，均可安全可靠地工作。

2.3.3 控制驱动：控制驱动是完成整机功能控制的核心，它除了提供检测、保护、同步以及各种开关和显示驱动信号外，还完成SPWM正弦脉宽调制的控制，由于采用静态和动态双重电压反馈。

极大地改善了逆变器的动态特性和稳定性。

不间断电源工作原理框图如图2所示。

三、UPS电源系统的使用与维护UPS电源主机对环境温度要求不高，+5℃～40℃都能正常工作，但要求室内清洁，少尘，否则灰尘加上潮湿会引起主机工作紊乱。
