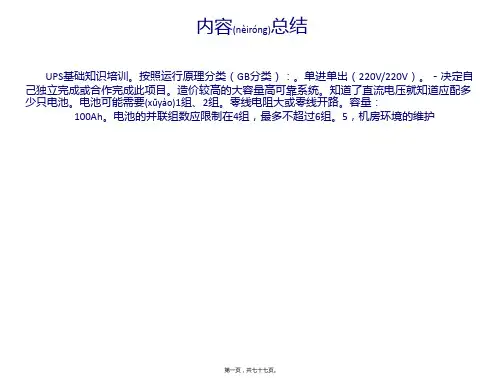

UPS基础知识培训。按照运行原理分类（GB分类）：。单进单出（220V/220V）。－决定自 己独立完成或合作完成此项目。造价较高的大容量高可靠系统。知道了直流电压就知道应配多 少只电池。电池可能需要(xūyào)1组、2组。零线电阻大或零线开路。容量：
100Ah。电池的并联组数应限制在4组，最多不超过6组。5，机房环境的维护
> 它是能够实现两路电源之间不间断地相互切换的电气装置；
> 从严格意义上讲，UPS不是一种电源，它不是依靠能量形式的转换来提 供电能，它只是提供一种两路电源之间无间断相互切换(qiē huàn)的机会， 这才是UPS的主要设计思想；
> UPS的价格之所以昂贵，就是贵在这种不间断切换的特点上。
第二路供电 一类供电
第二十三页，共七十七页。
page 23
UPS的不同(bù tónɡ)运行 方式 －并联运行
提高UPS可靠性的方法－直接 并联
> 由2到4台单机型UPS组成， 每台UPS具有各自的静态旁 路，可实现：
– 并联冗余(rǒnɡ yú)；
– 并联增容。
> 优点：并联简单；不增大占地； 价格适当；负载均分。是目前 使用最多的运行方式。
主交流
输入
旁路交流
输入
如果只有一路交流输入
整流器/
充电器
电池
逆变器
手动维 修旁路
静
旁路方式
负载
第十三页，共七十七页。
UPS的基本(jīběn)拓扑结构（类型）
（3）双转换式-VFI (Double Conversion，又称为在线式On-Line)
> 应用：
– 在这种配置中，由于使用了静态开关，将负载切换到逆变器所需的时间可以 忽略不计；
UPS基础知识培训。按照运行原理分类（GB分类）：。单进单出（220V/220V）。－决定自 己独立完成或合作完成此项目。造价较高的大容量高可靠系统。知道了直流电压就知道应配多 少只电池。电池可能需要(xūyào)1组、2组。零线电阻大或零线开路。容量：
100Ah。电池的并联组数应限制在4组，最多不超过6组。5，机房环境的维护
> 它是能够实现两路电源之间不间断地相互切换的电气装置；
> 从严格意义上讲，UPS不是一种电源，它不是依靠能量形式的转换来提 供电能，它只是提供一种两路电源之间无间断相互切换(qiē huàn)的机会， 这才是UPS的主要设计思想；
> UPS的价格之所以昂贵，就是贵在这种不间断切换的特点上。
第二路供电 一类供电
第二十三页，共七十七页。
page 23
UPS的不同(bù tónɡ)运行 方式 －并联运行
提高UPS可靠性的方法－直接 并联
> 由2到4台单机型UPS组成， 每台UPS具有各自的静态旁 路，可实现：
– 并联冗余(rǒnɡ yú)；
– 并联增容。
> 优点：并联简单；不增大占地； 价格适当；负载均分。是目前 使用最多的运行方式。
主交流
输入
旁路交流
输入
如果只有一路交流输入
整流器/
充电器
电池
逆变器
手动维 修旁路
静
旁路方式
负载
第十三页，共七十七页。
UPS的基本(jīběn)拓扑结构（类型）
（3）双转换式-VFI (Double Conversion，又称为在线式On-Line)
> 应用：
– 在这种配置中，由于使用了静态开关，将负载切换到逆变器所需的时间可以 忽略不计；
《UPS基础培训》课件
UPS的常见问题与解决方案
UPS无法启动
检查UPS的输入开关和负载是否 正常，检查UPS电池是否完好。
UPS断电
在UPS供电的情况下，突然断电可 能导致数据丢失或设备损坏。为避 免这种情况，应定期进行UPS电池 测试和维护。
UPS过热
UPS长时间工作可能导致过热，应 定期检查UPS散热风扇是否正常工 作，保持UPS周围环境的通风良好 。
学习如何使用UPS设备的故障诊 断工具和软件，以便快速定位故
障。
掌握UPS设备的常见故障修复方 法，如更换损坏的部件、修复电
路等。
UPS的寿命与更换
了解UPS设备的寿命和影响因 素，如电池寿命、负载等。
学习如何预测UPS设备的寿命 并及时更换电池等易损件。
掌握UPS设备的更换流程和注 意事项，确保更换过程安全可 靠。
1919年，UPS成为一家 上市公司。
1975年，UPS进入国际 市场。
2000年代，UPS开始发 展电子商务和供应链解 决方案。
UPS的业务范围
01
02
03
04
包裹快递
UPS提供全球范围内的包裹快 递服务。
物流服务
UPS提供全面的物流解决方案 ，包括运输、仓储、配送和跟
踪等。
供应链管理
UPS提供供应链管理服务，帮 助企业优化物流和库存管理。
2023-2026
ONE
KEEP VIEW
《ups基础培训》ppt 课件
REPORTING
CATALOGUE
目 录
• UPS简介 • UPS产品与服务 • UPS操作与使用 • UPS的保养与维护 • UPS的节能环保
PART 01
UPS简介
ZXUPS培训
工作
最高 （稳压，滤 除所有干扰 ）
切换时间 5～12ms
4ms
0
成本
低
中等
较高
主要内容
UPS概述 UPS基本原理 UPS冗余技术 UPS主要参数 UPS后备电池 UPS监控功能
输出主从备份（冗余开关）
主机
UPS1
市电 从机
UPS2
冗余
转换
负载
用于小功率（0.5－3KVA的负载），易于安装调试，没有 扩容能力，从机电池寿命缩短。
主要内容
UPS概述 UPS基本原理 UPS冗余技术 UPS主要参数 UPS后备电池 UPS监控功能
主要参数
输入特性：
1. 输入电压范围：输入电压范围宽可减小电池放电 机会，延长电池寿命；
2. 旁路允许电压范围：典型10％以内； 3. 输入功率因数：功率因数低，输入无功功率大，
谐波电流污染电网，影响干扰其它设备； 4. 主电源频率允许范围：通常5％以内；
ZXUPS系列培训
2024/9/28
主要内容
➢ UPS概述 ➢ UPS基本原理 ➢ UPS冗余技术 ➢ UPS主要参数 ➢ UPS后备电池 ➢ UPS监控功能
UPS概述
➢ 什么是UPS ➢ 为什么使用UPS ➢ UPS的功能 ➢ UPS的分类
什么是UPS？ －定义
UPS=Uninterruptible Power Supply －不间断电源
电池组
在线式UPS工作原理
不管电网电压是否正常，负载所用的交流电压 都要经过逆变电路，即逆变电路始终处于工作 状态。
我司在线式UPS工作原理框图
三种UPS比较
项目\类型 后备式
逆变器状 态
后备
输出电源 质量
最高 （稳压，滤 除所有干扰 ）
切换时间 5～12ms
4ms
0
成本
低
中等
较高
主要内容
UPS概述 UPS基本原理 UPS冗余技术 UPS主要参数 UPS后备电池 UPS监控功能
输出主从备份（冗余开关）
主机
UPS1
市电 从机
UPS2
冗余
转换
负载
用于小功率（0.5－3KVA的负载），易于安装调试，没有 扩容能力，从机电池寿命缩短。
主要内容
UPS概述 UPS基本原理 UPS冗余技术 UPS主要参数 UPS后备电池 UPS监控功能
主要参数
输入特性：
1. 输入电压范围：输入电压范围宽可减小电池放电 机会，延长电池寿命；
2. 旁路允许电压范围：典型10％以内； 3. 输入功率因数：功率因数低，输入无功功率大，
谐波电流污染电网，影响干扰其它设备； 4. 主电源频率允许范围：通常5％以内；
ZXUPS系列培训
2024/9/28
主要内容
➢ UPS概述 ➢ UPS基本原理 ➢ UPS冗余技术 ➢ UPS主要参数 ➢ UPS后备电池 ➢ UPS监控功能
UPS概述
➢ 什么是UPS ➢ 为什么使用UPS ➢ UPS的功能 ➢ UPS的分类
什么是UPS？ －定义
UPS=Uninterruptible Power Supply －不间断电源
电池组
在线式UPS工作原理
不管电网电压是否正常，负载所用的交流电压 都要经过逆变电路，即逆变电路始终处于工作 状态。
我司在线式UPS工作原理框图
三种UPS比较
项目\类型 后备式
逆变器状 态
后备
输出电源 质量
UPS技术培训讲义(ppt39张)
特点
内置10分钟左右电池
电池外置，后备时间自选
按有无隔离变压器划分
无隔离变压器 有隔离变压器
型号
高频UPS 工频UPS
特点
应用于中小容量UPS，体积小 适合于大容量UPS，体积大
常见UPS产品种类:后备式UPS的基本原理
工作原理 特点与应用
应用于0.1～3KVa小容量UPS。 成本非常低。 市电/电池切换时间:<10ms 在正常工作时，逆变器不工作。 供电质量差，不能解决以下问 题：
分散供电，单机方案
•UPS解决方案中最简单的一种
•每一分散地点交流供电系统容量多为6KVA以下 •各点交流负载独立地由一台UPS提供动力保护
•市电通常就近采用插座输入
分散供电，单机方案
适合于小型网络、单独服务器、办公、仪表等应用场合 由UPS主机、电池系统组成 不需要专门的配电设计和工程施工，安装特别快捷
工作原理 互动式有一个双向变换器，当需要进行变压器抽 头调整时，首先启动双向变换器处于逆变工作状 态，再进行抽头换接。待抽头换接完毕后，停止 双向变换器的逆变工作状态，进入电池充电整流 状态。 特点与应用
应用于1～6KVa小容量UPS。 成本中等。 市电/电池切换时间:<10ms 增加了调压功能；在正常工作 时，逆变器不工作。 供电质量较差，不能解决以下 问题：
Battery
换相失真干扰率突变
常见UPS产品种类:在线式UPS的基本原理
工作原理 特点与应用
应用于>1KVa UPS。 成本高。 市电/电池切换时间:0 在正常工作时，逆变器提供 100％能量。 供电质量高，提供不间断的纯 净的正弦波电源解决所有电源 问题。
不管电网电压是否正常，输出交流电 压都要经过逆变器，即逆变器始终处 于工作状态。
ups基本知识培训
ups基本知识培训目录一、课程简介 (2)1.1 培训目标 (2)1.2 培训对象 (3)1.3 课程安排 (3)二、UPS基础知识 (4)2.1 UPS的定义与作用 (5)2.2 UPS的类型与结构 (6)2.3 UPS的工作原理 (7)三、UPS基本功能与特点 (8)3.1 电源保护功能 (10)3.2 能量转换功能 (11)3.3 过载保护功能 (12)3.4 电压调节功能 (13)四、UPS安装与调试 (14)4.1 硬件安装 (16)4.2 系统调试 (16)4.3 故障排查 (17)五、UPS日常维护与保养 (17)5.1 定期检查 (18)5.2 维护技巧 (20)5.3 保养周期 (21)六、UPS故障分析及处理 (21)6.1 故障现象描述 (22)6.2 故障原因分析 (23)6.3 故障处理步骤 (24)七、UPS的相关技术 (24)八、UPS在重要领域的应用 (25)8.1 企业数据中心 (26)8.2 医疗机构 (28)8.3 工业生产 (28)九、实操训练 (30)9.1 硬件操作 (30)9.2 尝试故障处理 (31)十、考核与总结 (31)10.1 课堂教学考核 (32)10.2 实操考核 (33)10.3 培训总结 (34)一、课程简介本“基本知识培训”课程旨在为学员提供全面深入的系统的基础知识和操作技能。
课程围绕的核心功能、工作原理、适用范围及在实际应用中的重要性展开，帮助学员了解在提高电力系统可靠性、保障关键设备稳定运行方面的重要作用。
本课程适用于电力系统维护人员、数据中心工程师、从业人员以及所有对技术感兴趣的学员。
通过学习，学员不仅可以提升个人专业技能，也为企业提高电力系统可靠性、保障业务连续性提供有力支持。
1.1 培训目标本培训旨在为参与者提供系统的基本理论知识与实际操作技能，确保每位完成培训的人员能够全面理解的工作原理、维护方法及其在电力保障中的重要作用。
(精品文档)UPS基础培训课件PPT演示课件
UPS的主要作用
• UPS的主要作用 1.两路电源之间的无间断相互切换；
