UPS培训基础知识

UPS系统培训资料一、UPS 系统概述UPS，即不间断电源（Uninterruptible Power Supply），是一种能够在市电停电或电压异常时，为负载提供持续、稳定、纯净电力的设备。

它在现代社会的各个领域都有着广泛的应用，如数据中心、工业生产、医疗设备、金融机构、通信基站等，保障了关键设备和系统的正常运行，避免了因电力中断而导致的数据丢失、设备损坏、生产停滞等严重后果。

UPS 系统通常由整流器、逆变器、蓄电池、静态开关等主要部件组成。

整流器将市电交流电源转换为直流电源，为蓄电池充电并同时为逆变器提供直流输入。

逆变器则将直流电源转换为交流电源，为负载提供稳定的电力输出。

蓄电池作为备用电源，在市电停电时为逆变器供电。

静态开关用于在市电和逆变器输出之间进行快速切换，确保负载的不间断供电。

二、UPS 系统的工作原理1、市电正常时在市电正常的情况下，UPS 系统通过整流器将市电交流电源转换为直流电源，一方面为蓄电池充电，使其处于浮充状态，储备电能；另一方面为逆变器提供稳定的直流输入。

逆变器将直流电源转换为高质量的交流电源，经过滤波、稳压等处理后，为负载提供纯净、稳定的电力。

此时，静态开关处于导通市电的状态，负载由市电直接供电。

2、市电异常时当市电出现停电、电压过高或过低、频率异常等情况时，UPS 系统会迅速检测到市电故障，并在几毫秒内启动蓄电池通过逆变器为负载供电。

静态开关自动切换到逆变器输出，确保负载的不间断供电。

在市电恢复正常后，UPS 系统会自动切换回市电供电，并对蓄电池进行充电，恢复其储备电能的状态。

3、旁路工作模式在某些特殊情况下，如 UPS 系统内部故障或过载时，UPS 会自动切换到旁路工作模式，负载直接由市电供电。

此时，UPS 系统仍会对市电进行监测，一旦市电恢复正常或系统故障排除，UPS 会自动切换回正常工作模式。

三、UPS 系统的类型1、在线式 UPS在线式 UPS 是最常见的一种类型，其逆变器始终处于工作状态，为负载提供经过处理的交流电源。

UPS培训资料一,UPS发源地UPS（快递）:United Parcel Service的缩略UPS全称是联合包裹UPS 起源于1907 年在美国西雅图成立的一家信差公司，以传递信件以及为零售店运送包裹起家。

由于以“最好的服务、最低的价格”为业务原则，逐渐在整个美国西岸打开局面。

到30 年代，UPS 的服务已遍布所有西部大城市，并开发了第一个机械包裹分拣系统。

UPS成立于1907年8月28 华盛顿州西雅图总部:美国加州亚特兰大市.二,UPS的优势价格:美国,西欧国家相对较便宜服务:安全可靠,时效快捷.拥有最顺畅的清关与配送能力.特别是在美国此国家.三,服务除伊朗、缅甸、土库曼斯坦、古巴外叙利亚、朝鲜、苏丹，所有的国家和地区均有服务，以下地区不提供服务：南极洲、阿森松岛大不列颠东西印度群岛/查戈斯群岛、加罗林群岛、圣诞群岛、福克兰群岛[南大西洋](即马尔维纳斯群岛)、法国南部领土、关塔那摩军事基地、麦克唐纳群岛、中途群岛、瑙鲁群岛、纽埃岛、北塞浦路斯、皮特克恩岛[南太平洋](英属)、普林西比岛赫勒拿岛（阿森松群岛）、圣皮埃尔和密克隆、斯瓦尔巴群岛＆扬马延岛（挪威）、威克岛[北太平洋]、西撒哈拉以上国家无服务.四,UPS注意事项1，时效:东南亚 2天左右;欧美 3天左右;其他 4天左右.2,附加费收费标准.(1)附加说明重量尺寸限制:1)每件货的重量上限为68KG2)每件货的长度上限为270CM3)每件货的最大尺寸:1长+2宽+2高)不能大于419CM4)每票货的总重量与件数无限制.(2)附加费的收取标准1)以下几种包装均会产生每件货人民币40元附加费用:A.任何包装在金属或木制的托运容器之物件B.任何未有以WA椤纸完全包装好的圆柱形物件,如圆桶,鼓,提桶或轮胎等C.任何最长一边长度超过152CM或第二最长边超过76CM的货件D.单件实重或材重超过32KG.注:以上费用都为累加比如一件货物非纸箱包装且单件超过32KG小于68KG,附加费是40+40=80元2)以下几种情况会产生每件货人民币388元附加费A.单件实重超过68KGB.单边超过270CMC.1长+2宽+2高超过419CM注:以上3种情况不一定各代理都有服务,出货前要与代理确认好,.3)偏远附加费偏远费:RMB3.5/KG*燃油,最低收费为RMB171*燃油/票4)关税寄方支付:如货在目的地更改税金起付,将会产生RMB125的手续费,如走货时选择税金起付,货件在当地不管是否有产生关税都需要支付手续费RMB125.5)更改地址费用:如运单上的地址与实际收方地址不符,不管是收方或寄方更改,都会产生HKD77/件的费用,最高收费HKD273.并且是直接转寄件人支付.注:收件人拒付的关税、到付运费、海关罚款，以及更改地址费用（包括收件人更改），其他杂费皆由发货人支付。

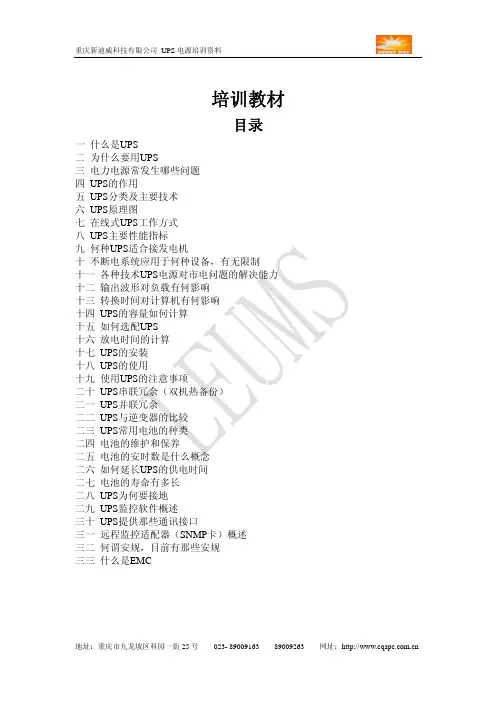

重庆新迪威科技有限公司 UPS 电源培训资料培训教材目录一 什么是UPS 二 为什么要用UPS 三 电力电源常发生哪些问题 四 UPS的作用 五 UPS分类及主要技术 六 UPS原理图 七 在线式UPS工作方式 八 UPS主要性能指标 九 何种UPS适合接发电机 十 不断电系统应用于何种设备，有无限制 十一 各种技术UPS电源对市电问题的解决能力 十二 输出波形对负载有何影响 十三 转换时间对计算机有何影响 十四 UPS的容量如何计算 十五 如何选配UPS 十六 放电时间的计算 十七 UPS的安装 十八 UPS的使用 十九 使用UPS的注意事项 二十 UPS串联冗余（双机热备份） 二一 UPS并联冗余 二二 UPS与逆变器的比较 二三 UPS常用电池的种类 二四 电池的维护和保养 二五 电池的安时数是什么概念 二六 如何延长UPS的供电时间 二七 电池的寿命有多长 二八 UPS为何要接地 二九 UPS监控软件概述 三十 UPS提供那些通讯接口 三一 远程监控适配器（SNMP卡）概述 三二 何谓安规，目前有那些安规 三三 什么是EMC地址：重庆市九龙坡区科园一街 25 号023- 8900916389009263网址：重庆新迪威科技有限公司 UPS 电源培训资料一 什么是 UPS 所谓 UPS（Uninterruptible Power System） ，不间断电源系统，就是当 停电时能够接替市电持续供应电力的设备，含有储能装置，后备动力来自 电池组，由于电子元器件反应速度快，停电的瞬间在 4~8 毫秒内或无中断 时间下继续供应电力。

二 为什么要用 UPS 现在全世界各国的大众供应系统都是交流电源， 一个理想的交流电源， 应该满足以下几个条件： ■ 频率稳定 ■ 电压稳定(土 5%内) ■ 不含谐波失真(<5%) ■ 没有噪声干扰(符合 IEEE 587,FCC,CE 等标准规定) ■ 低输出阻抗 ？ 目前，我国仅有少数局部地区刚刚解决了电力紧张的问题，大部分地 区和大城市还面临着电力供应紧张的迫切问题，供电质量更是不能得到保 证。

UPS（不间断电源）基础知识简介1.1、什么是UPS ?UPS是英文Uninterruptable Power Supply 的缩写，中文译为“不间断电源”，它是能够实现两路电源之间不间断地相互切换的电气装置2.1、电网电源存在的问题电网问题引发原因现象市电断电电网停电、保护电器（空开）跳闸零电压持续2个周波以上电压浪涌大型设备关闭或雷击引起电压高于110%额定值，持续一个或多个周波波形下陷大型设备突然启动、电网切换电压低于80-85%额定值，持续一个或多个周波瞬态尖峰闪电、电子开关工作、电焊机工作瞬间电压远超正常电压，持续时间一般为0.5-5个周波谐波干扰电动机、电焊机、广播通信设备、无线通信设备、微波设备电气设备过热、产生振动和噪声，并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁频率漂移电源容量与负荷的不平衡精密设备无法正常工作2.2、电网问题的危害◆电源中断、电压波动、瞬态尖峰脉冲电压——造成服务器、磁盘阵列等精密设备数据丢失、设备损坏、死机、停止工作等◆谐波污染、频率漂移——造成网络传输的数据误码率大增、数据传输速率低下电气设备过热、电机转速异常等2.3、UPS基本功能1.高可靠性不间断供电2.电网稳压、净化功能3.电池管理功能4.智能监控功能·保证电能供应的连续性·高质量供电、绿色电源·延长电池使用寿命解决UPS维护问题3.1、UPS分类在正常交流电源供应下，整流器将交流电转换为直流电，将市电中的“电源污染”消除，并同时对蓄电池充电；再供给逆变器将直流电转换为交流电，提供更稳定的电源给负载，使负载得到稳压、稳频的稳定电源。

当交流电源发生异常（电压异常、频率异常等）或整流器、电抗器故障时，蓄电池组提供直流电给逆变器，使交流输出不会有中断，进而达到保护负载的作用。

市电恢复后自动转换为市电供电，同时为已经放电的蓄电池组充电。

当逆变器发生异常状况如逆变器保险丝熔断、短路等故障时，逆变器会自动切断以防止损坏，若此时旁路交流电源正常时，静态开关会将电源供应转为由旁路备用电源输出给负载使用。

UPS的基本知识一、 UPS的大要1、UPS的看法Uninteruptible Power System 的英文字首简称为UPS，即我们所说的不中断电源系统，依照字面上的讲解即为电力系统停止供电时，在极短的时间内取代原有的电力设备，连续供电给负载系统使用。

其工作原理：第一在正常时利用整流装置将交流输入整流成直流电力，此后一路对蓄电池充电，一路籍以将直流电力供给逆变器，逆变器将直流电力变换成牢固的交流电力输出经静态开关装置供给负载使用。

当输入电力中断时，由储蓄在蓄电池内的直流电力供给逆变器工作变换成交流电力供负载使用。

待市电完成供电准备后，才停止由蓄电池输出变换。

二、 UPS的组成大纲依 UPS内部构造可分为：电池组、充电器、逆变器及静态开关。

1、电池组UPS所用的电池种类相当多，其差别在于极板材质、构造及电解液成份的不相同，目前广泛 UPS采用的为铅酸免加水电池，其优点在于重量轻、寿命长。

电池容量单位为安培 / 小时（ Ah），数值越大则表示电池的容量越大，一般 UPS标准放电时间在满载状态下最长不高出 15 分钟，若使用者欲延长放电时间则需别的加长效型充电电路来使用，由于电池为 UPS市电UPS 中断后的电力本源，故其电池的质量及可靠度是不容忽视的，所以电池的品牌亦是选择的指标，最好能尽量选世界有名品牌。

2、充电器电池充电器经由变压器与市电隔断，对电池充电及供给逆变器电力，此电源需有足够的容量，但又必需有必然限流装置电路来保护电池的寿命，一般而言，对已耗尽电力的电池进行充电，将开销其放电时间常数的 8 ～ 10 倍才能回充至额定压的 80％，故标准型小容量在线式每放一次电需 8 小时以上的充电时间才能恢复电力。

3、静态开关静态开关可由两个单向可控硅组成，以可控硅的高速开关特点来补偿输出继电器触点跳接时间，使 AC与 INV 变换时，变换时间小于 5ms，由于继电器的跳接时间不能够满足 UPS负载的要求（电脑赞同断电的最短时间小于 6ms）。

UPS系统培训资料一、UPS 系统概述UPS，即不间断电源（Uninterruptible Power Supply），是一种能够提供持续、稳定、纯净电力供应的设备。

在现代社会中，无论是企业的数据中心、医疗设备、通信基站，还是家庭中的重要电器设备，都离不开 UPS 的保障。

UPS 系统的主要作用是在市电出现异常（如停电、电压波动、频率异常等）时，能够迅速切换到电池供电模式，确保所连接的设备能够不受影响地继续正常运行。

这样可以有效地避免因电力问题导致的数据丢失、设备损坏、业务中断等严重后果。

二、UPS 系统的分类1、按工作原理分类（1）在线式 UPS在线式 UPS 始终让市电先经过逆变器转换后再供给负载。

在市电正常时，UPS 对市电进行滤波、稳压和调整后输出；市电异常时，电池通过逆变器向负载供电。

这种类型的UPS 输出电压稳定，电能质量高，能够为负载提供最佳的保护，但成本相对较高。

（2）离线式 UPS离线式 UPS 在市电正常时，市电直接供给负载，同时对电池充电；市电异常时，迅速切换到电池逆变供电。

其特点是结构简单、成本低，但电能质量相对较差，切换时间较长。

（3）在线互动式 UPS在线互动式 UPS 结合了在线式和离线式的特点。

市电正常时，通过调整变压器来补偿市电的电压波动；市电异常时，切换到电池逆变供电。

它的性能和成本介于在线式和离线式之间。

2、按供电方式分类（1）单相 UPS适用于小型设备和家庭用户，一般供电功率较小。

（2）三相 UPS主要用于大型企业和数据中心等场所，供电功率较大。

3、按电池类型分类（1）铅酸蓄电池 UPS铅酸蓄电池是目前应用最广泛的 UPS 电池类型，成本较低，但寿命相对较短，维护要求较高。

（2）锂离子电池 UPS锂离子电池具有更高的能量密度、更长的寿命和更轻的重量，但成本较高。

三、UPS 系统的组成部分1、整流器将市电交流电转换为直流电，为电池充电并提供给逆变器。

2、逆变器将直流电转换为交流电，为负载提供稳定的电力输出。
