MCPA室分基站调测步骤
1.点击菜单commsing,出现下图
点击选择第三项手动改变设置项，下一步
上图BCF项随便填上1，然后下一步
上图为硬件数据库配置方法选项，选择第二项手动设置，勾选从BTS下载硬件，点击下一步
上图显示为开启所用OPT端口，所用端口可以全部勾选，然后添加FHXX设备，实际端口用几个端口，可以添加几个小区，比如一个OPT下级联四台设备，在一个OPT口上依次添加FHXX1.1/FHXX1.2/FHXX1.3/FHXX1.4，需勾选comports cell,功率选40W，每个逻辑载频最少10W，一个FHXX的ANT端口最大支持40W，只能配置四块逻辑载频，此项完成后，点击下一步，如下图，
上图为本地扇区设置，1、4，2、5，3、6为三个小区，一般1、2、3为TCH话务小区，4、5、6为EDGE小区（上网），如果二小区话务小区与上网小区合并为一个小区，则只配置1、2、3、4、5，1、4为一小区，2为二小区，3、5为三小区，小区要添加设备ANT端口，按照实际端口添加即可，把TRX功率设置为10W，点下一步，
上图所示为传输配置方式，选upload from BTS,下一步，
上图为打开2M端口界面，一般1口为默认打开，假如用两条以上传输，点击方框左上角三角符号，有下拉传输端口菜单，点击1F2，勾选interface in use和CRC in use，同样可以打开1F3、1F4等，注意实际用几个端口就配置几条，否则BTS有告警，设置完成后，点击下一步，
把配置的传输加入到传输单元，从左边移到右边，点击下一步
上图两个勾选项为BTS传输数据从BSC数据中心下载同步，即为镜像BSC数据，点击下一步，
上图为时隙表，每个小方格为16kb,黄色表示TCH信令，红色表示TRX信令，每个TRX（32kb）信令对应一个TCH（128kb）信令，对应方法为TCH的第一行、第二行对应右下角的第一小格和第二小格，依次类推，OMU（64kb）信令河南地区为第25行,一个基站只有一条OMU 信令，不能重复配置，如上图所示，
上图为配置的第二条传输，紫色部分为DAP小区，即上网所用载频，配置是先选中EDAP选项，下拉载频菜单中选中DAP载频，假如需要建10条DAP，需在15行点击右键，确认即可建立，如需建立TCH信令，选中TCH，再选128kb，选中载频，在空白方格处点击右键即可建立，其他建立信令同上，右下角红底白字部分为此条传输的基准时隙，所对应的为第一行的TCH载频，即为此条传输的起点，TRX信令建立成功后点击红笔标注选项，就成功设置了基准时隙，便于同步BSC时隙数据；时隙设置完成后（说明：时隙表是BSC数据中心规
划的，创建之前必须和交换班沟通好，以免出错不能启站），点击下一步，
配置完成，发送数据，点击send BCF,等待自检完成，左边菜单均为绿球状态后，出现finish 点击即为完成集成配置，让运维班启站即可！。

合集下载

M-PEA使用指南

M-PEA使用指南

多功能植物效率仪使用指南主机（正面）B：电源指示灯A：电源开关C：显示屏D：探头接口一M-PEA 介绍主机（背面）A：电源接口B：保险丝C：USB接口D：型号和序列号M-PEA 探头A：暗适应叶夹B：光学探头组件C：主机连接线缆D：三角架E：测定样品M-PEA 探头光学组件A：P700 激发光发射器（远红光）B：P700信号检测器(820nm)C：瞬时荧光（PF）检测器D：延迟荧光（DF）检测器E：样品相对吸收检测器F：LED作用光源（红光）连接线缆和暗适应叶夹A：连接光学探头B：连接到主机E：样品暗适应叶夹连接线缆F：遮光片二、测定步骤1 将USB数据线与电脑相连，双击软件安装包安装软件（如下图），同时自动安装USB数据线驱动程度。

注意:请确保安装软件前USB数据线已与电脑连接，否则无法自动安装USB数据线的驱动程序。

2 连接M-PEA主机和探头，USB数据线连接主机和电脑，接通电源，打开仪器开关，双击桌面图标进入操作界面。

单击“手电筒”按钮可测试M-pea主机是否与电脑建立连接3 点击菜单栏“m-pea”-----“Protocol Editor”进入程序设定窗口4 点击“Protocol Editor”后，进入以下界面：先点击“Options”编写程序，或者点击“”，选择已有的程序然后点击“Upload”将程序上传到仪器中，上传成功后程序名会显示在仪器主机的显示屏上。

5 运行程序（首先清除仪器中保存的数据，然后运行程序）运行程序前，将用暗适应叶夹暗适应好的叶片和探头结合在一起，打开遮光片“橡皮”图标清除仪器内存中存储的数据B）点击“”运行上传到仪器中的程序C）或者直接点击，仪器先执行A过程，然后执行B过程注意：采取C的方式，在清除数据的过程需要较长时间程序运行中…………软件界面显示：程序运行结束后，将数据下载到电脑上，显示：分别点击，查看获得的PF，DF曲线6 数据保存，点击“File”“Save”，存储数据。

五高一弱专项整治

五高一弱专项整治


五、小区质量监控与处理流程
每小时对全网小区性能进 行详细轮询，实时发现性能 劣化的小区，触发告警 建立“省公司-分公司-第三 方”的三级工单处理系统，每 月考核解决率、解决时长，确 保处理及时
门限设定
实时监控
自动派单
分析处理
反馈核实
针对高掉话、高拥塞、高 干扰等小区重点指标，设定 性能告警门限；
问题归类
建设/优化 优化 应急 优化/三方管理 优化 维护 外部因素 建设 建设/优化 规划/建设 优化 维护/代维管理 产品/维护
应对策略
优化整治 优化整治 预防为主 防控结合 预防+整治 故障整治 以防为主 优化整治 防控结合 以防为主 优化整治 加强管理 优化整治
拥塞类：34%
干扰类：19%
直放站上行干扰 天馈#腔体#载频干扰 CDMA、干扰器等外部干扰 农村弱覆盖掉话
30.1% 19.5%
38.2% 12.3%
针对覆盖类高掉话小区，前期主要进行如下工作： 弱覆盖掉话问题多集中在农村，较难解决，除建设外，目前的处理手段多在有限范 围内做天线调整、或者更换高增益天线； 针对过覆盖掉话问题，多为高站引起，通过高站整治活动，首要考虑降平台，如平 台资源不足，则更换大角度的电调天线； 针对室分弱覆盖现象，一是加末端天线数量，二是增加信源。
三、消灭最差的工作方法
最差小区整治
每日监控、及时处理、组
上行干扰排查
明确了网内外干扰排查方法，
织专题攻关、举行整治交 流会议
制定了直放站干扰排查流程 并建立了干扰长效控制机制。
问题天线整治
从产品源头控制新入网天
方法总比问题多
质差路段优化
采用路灯站保证基本覆
线质量，研究天线问题快 速定位方法定位更换现网 问题天线，网络质量提升 明显，

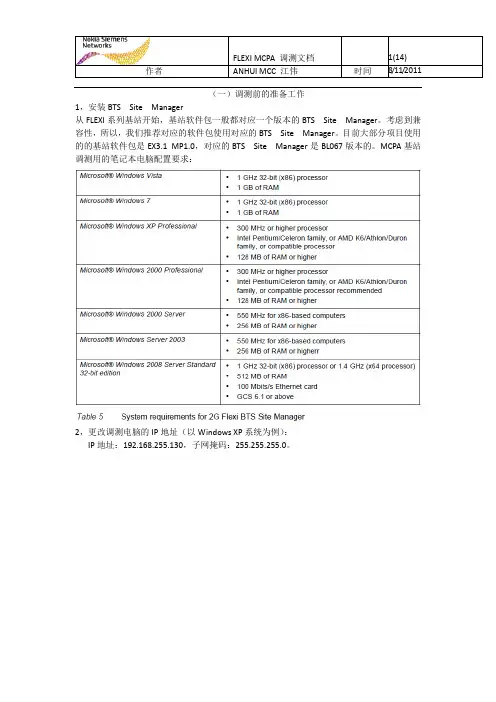

MCPA BTS调测文档

MCPA BTS调测文档

（一）调测前的准备工作1，安装BTS Site Manager从FLEXI系列基站开始，基站软件包一般都对应一个版本的BTS Site Manager。

考虑到兼容性，所以，我们推荐对应的软件包使用对应的BTS Site Manager。

目前大部分项目使用的的基站软件包是EX3.1 MP1.0，对应的BTS Site Manager是BL067版本的。

MCPA基站调测用的笔记本电脑配置要求：2，更改调测电脑的IP地址（以Windows XP系统为例）：IP地址：192.168.255.130，子网掩码：255.255.255.0。

3，检查基站的硬件安装情况•检查主设备是否正确引到主接地排•检查电源线的正负极已经正确连接，并且电压范围为-38V-----60V（切记，正负极不能接反了）•检查模块的射频连线和跳线接头是否松动•加电后，模块的电源、状态指示灯是否正常•检查传输线正确连接到传输板上•检查光模块是单模还是单模，与基站正确匹配•检查模块的电源线接口是否插紧•检查外部告警EAC线正确连接好（二）调测的步骤1，用网线连接MCPA基站和电脑，打开BTS site manager软件，点击”Connect”按钮，软件开始Launch，估计1分钟后连上电脑。

2，电脑连上MCPA基站以后，显示界面如下：3，点击“Commission Wizzard”后，出现如下界面：该对话框里面有三种调测方式供选择，如果是新站第一次做调测，选择“Commission manually”选项。

如果传输不通的时候，把“commission standalone“前面”√“上。

然后点击“next”，进入下一步。

4，在出现的对话框中，填上规划给的新站对应的BCF（1-3000）,BSC，站名等。

也可以不按照规划给的，随便填写以上三项关于基站的信息。

然后点击“next”，进入下一步。

5， 根据RRU 的数量，在对话框的右边选择“√”上OPT1，OPT2等等。

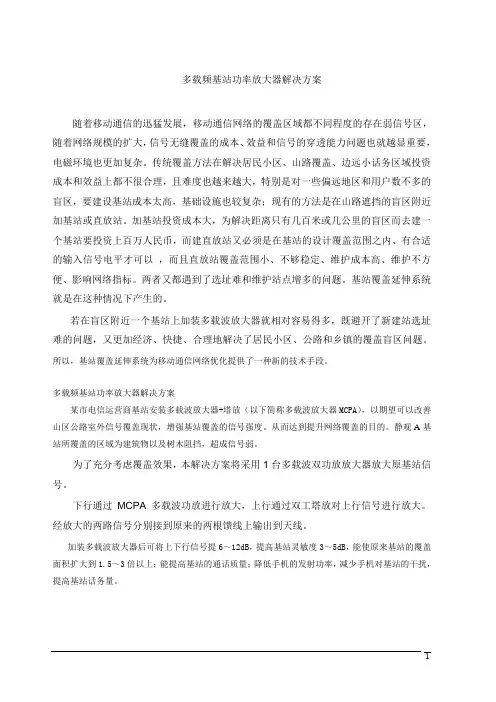

MCPA
