八位七段数码管动态显示电路的设计一七段显示器介绍七段显示器，在许多产品或场合上经常可见。
其内部结构是由八个发光二极管所组成，为七个笔画与一个小数点，依顺时针方向为A、B、C、D、E、F、G与DP等八组发光二极管之排列，可用以显示0～9数字及英文数A、b、C、d、E、F。
目前常用的七段显示器通常附有小数点，如此使其得以显示阿拉伯数之小数点部份。
七段显示器的脚位和线路图如下图4.1所示( 其第一支接脚位于俯视图之左上角)。
图4.1、七段显示器俯视图由于发光二极管只有在顺向偏压的时候才会发光。
因此，七段显示器依其结构不同的应用需求，区分为低电位动作与高电位动作的两种型态的组件，另一种常见的说法则是共阳极( 低电位动作)与共阴极( 高电位动作)七段显示器，如下图4.2所示。
( 共阳极) ( 共阴极)图4.2、共阳极(低电位动作)与共阴极(高电位动作)要如何使七段显示器发光呢？对于共阴极规格的七段显示器来说，必须使用“ Sink Current ”方式，亦即是共同接脚COM为VCC，并由Cyclone II FPGA使接脚成为高电位，进而使外部电源将流经七段显示器，再流入Cyclone II FPGA的一种方式本实验平台之七段显示器模块接线图如下图4.5所示。
此平台配置了八组共阳极之七段显示器，亦即是每一组七段显示器之COM接脚，均接连至VCC电源。
而每一段发光二极管，其脚位亦均与Cyclone II FPGA接连。
四位一体的七段数码管在单个静态数码管的基础上加入了用于选择哪一位数码管的位选信号端口。
八个数码管的a、b、c、d、e、f、g、h、dp都连在了一起，8个数码管分别由各自的位选信号来控制，被选通的数码管显示数据，其余关闭。
图4.5、七段显示器模块接线图七段显示器之常见应用如下可作为与数值显示相关之设计。
⏹电子时钟应用显示⏹倒数定时器⏹秒表⏹计数器、定时器⏹算数运算之数值显示器二七段显示器显示原理七段显示器可用来显示单一的十进制或十六进制的数字，它是由八个发光二极管所构成的( 每一个二极管依位置不同而赋予不同的名称，请参见图4.1 ) 。

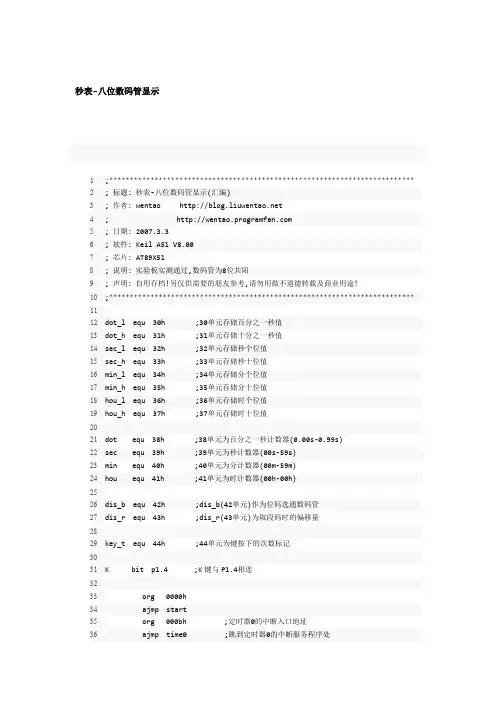

秒表-八位数码管显示1;************************************************************************** 2; 标题: 秒表-八位数码管显示(汇编)3; 作者: wentao 4; 5; 日期: 2007.3.36; 软件: Keil A51 V8.007; 芯片: AT89X518; 说明: 实验板实测通过,数码管为8位共阳9; 声明: 自用存档!另仅供需要的朋友参考,请勿用做不道德转载及商业用途!10;************************************************************************** 1112dot_l equ 30h ;30单元存储百分之一秒值13dot_h equ 31h ;31单元存储十分之一秒值14sec_l equ 32h ;32单元存储秒个位值15sec_h equ 33h ;33单元存储秒十位值16min_l equ 34h ;34单元存储分个位值17min_h equ 35h ;35单元存储分十位值18hou_l equ 36h ;36单元存储时个位值19hou_h equ 37h ;37单元存储时十位值2021dot equ 38h ;38单元为百分之一秒计数器(0.00s-0.99s)22sec equ 39h ;39单元为秒计数器(00s-59s)23min equ 40h ;40单元为分计数器(00m-59m)24hou equ 41h ;41单元为时计数器(00h-00h)2526dis_b equ 42h ;dis_b(42单元)作为位码选通数码管27dis_r equ 43h ;dis_r(43单元)为取段码时的偏移量2829key_t equ 44h ;44单元为键按下的次数标记3031K bit p1.4 ;K键与P1.4相连3233 org 0000h34 ajmp start35 org 000bh ;定时器0的中断入口地址36 ajmp time0 ;跳到定时器0的中断服务程序处37 org 001bh ;定时器1的中断入口地址38 ajmp time1 ;跳到定时器1的中断服务程序处39 org 0030h40start:41 mov p2,#0xff ;关所有数码管42 mov p1,#0xff ;p1为准双向口,作输入时先写14344 mov dis_b,#0x7f ;初始选通P2.7口数码管45 mov dis_r,#0 ;初始化偏移量为046 mov dot,#0 ;百分之一秒计数器清零47 mov sec,#0 ;秒计数清零48 mov min,#0 ;分计数清零49 mov hou,#0 ;时计数清零50 mov key_t,#0 ;键按下次数清零5152 mov tmod,#00010001b ;定时/计数器0、1工作于方式153 mov th0,#0xd8 ;预置定时常数55536(d8f0),产生10ms时基信号54 mov tl0,#0xf055 mov th1,#0xfc ;预置定时常数64536(fc18),产生1ms间隔用于动态显示56 mov tl1,#0x185758 setb ea ;开总中断59 setb et0 ;定时/计数器0允许中断60 setb et1 ;定时/计数器1允许中断61 clr tr0 ;关定时/计数器062 setb tr1 ;开定时/计数器16364lop:65 jb K,lop ;键(P1.4)未按下则返回66 lcall d_10ms ;延时10ms消抖67 jb K,lop ;是抖动则返回重新扫描68 jnb K,$ ;等待键松开69 lcall key_to ;调用键处理部分70 ajmp lop ;循环显示7172key_to: ;键处理子程序73 inc key_t ;键按下次数加174 mov a,key_t ;按下次数送入a75 cjne a,#1,key_2 ;不是1次继续检测是否是第2次76 setb tr0 ;第1次按下启动定时器077 ret78key_2: cjne a,#2,key_3 ;也不是2次继续检测是否是第3次79 clr tr0 ;第2次按下关闭定时器080 ret81key_3: cjne a,#3,back ;也不为3则结束82 mov dot,#0 ;第3次按下将四个计数器清零83 mov sec,#084 mov min,#085 mov hou,#086 mov key_t,#0 ;按键次数清零87back: ret88;--------------------------------------------------------------------------------89time0: ;定时器0中断服务程序90 push psw ;保护现场91 push acc9293 inc dot ;百分之一秒计数器加194 mov a,dot ;计数器值送入a95 cjne a,#100,over ;未计到100则返回继续计数96 mov dot,#0 ;计到100后清零97 inc sec ;秒计数器加1(进位10ms*100=1s)98 mov a,sec ;秒计数值送入a99 cjne a,#60,over ;未计到60则返回继续计数100 mov sec,#0 ;计到60后秒计数器清零101 inc min ;分计数器加1(进位60s=1m)102 mov a,min ;分计数值送入a103 cjne a,#60,over ;未计到60则返回继续计数104 mov min,#0 ;计到60后分计数器清零,重新计时105 inc hou ;时计数器加1(进位60m=1h)106 mov a,hou ;时计数器送入a107 cjne a,#100,over ;未计到100则返回继续计数108 mov hou,#0 ;计到100后清零109110over: mov th0,#0xd8 ;重置定时常数111 mov tl0,#0xf0112 pop acc ;恢复现场113 pop psw114 reti ;中断返回115;--------------------------------------------------------------------------------116time1: ;定时器1中断服务程序117 push psw ;保护现场118 push acc119 push b120 ;以下是百分之一秒计数器值个位十位分开121 mov a,dot ;百分之一秒计数器值送入a(被除数)122 mov b,#10 ;除数10送入b123 div ab ;a除以b124 mov dot_l,b ;余数b(百分之一秒值)送入百分之一秒存储单元125 mov dot_h,a ;商a(十分之一秒值)送入十分之一秒存储单元126 ;以下是秒计数器值个位十位分开127 mov a,sec ;秒计数器值送入a(被除数)128 mov b,#10 ;除数10送入b129 div ab130 mov sec_l,b ;余数b(秒个位值)送入秒个位存储单元131 mov sec_h,a ;商a(秒十位值)送入秒十位存储单元132 ;以下是分计数器值个位十位分开133 mov a,min ;分计数器值送入a(被除数)134 mov b,#10 ;除数10送入b135 div ab136 mov min_l,b ;余数b(分个位值)送入分个位存储单元137 mov min_h,a ;商a(分十位值)送入分十位存储单元138 ;以下是时计数器值个位十位分开139 mov a,hou ;时计数器值送入a(被除数)140 mov b,#10 ;除数10送入b141 div ab142 mov hou_l,b ;余数b(小时个位值)送入时个位存储单元143 mov hou_h,a ;商a(小时十位值)送入时十位存储单元144145 mov dptr,#table ;数码管段码表首址送入dptr146147 mov a,#dot_l ;取百分之一秒值的地址148 add a,dis_r ;基址+偏移量149 mov r0,a ;R0为欲显示值的地址150 mov a,@r0 ;取欲显示值送入a151 ; dis_r : 0 1 2 3 4 5 6 7152 ;对应单元: dot_l dot_h sec_l sec_h min_l min_h hou_l hou_h153 movc a,@a+dptr ;取对应值的段码154 mov p2,dis_b ;位码送入P2口155156 mov r0,dis_b ;取位码判断是否为需加小数点的位[liuwentao]157 cjne r0,#0xdf,b3 ;不是P2.5再判断是否为P2.3158 ajmp add_dot ;是P2.5则段码加上小数点显示159b3: cjne r0,#0xf7,b1 ;也不是P2.3再判断是否为P2.1160 ajmp add_dot ;是P2.3则段码加上小数点显示161b1: cjne r0,#0xfd,com ;也不是P2.1则正常送段码162163add_dot: anl a,#0x7f ;是P2.5,P2.3,P2.1则段码和7f做与操作使对应位显示小数点164com: mov p0,a ;段码送入P0口165166 inc dis_r ;偏移量加1,下次中断时显示下个数167 anl dis_r,#0x07 ;dis_r增到8时自动清0(使之在0到7间循环)168169 mov a,dis_b ;位码循环右移,下次中断时选通下个数码管170 rr a171 mov dis_b,a172173 mov th1,#0xfc ;重置定时常数174 mov tl1,#0x18175176 pop b177 pop acc ;恢复现场178 pop psw179 reti180181d_10ms: mov r5,#20 ;1+(1+2*255)*20+2*20=10.261ms@12M182temp1: mov r6,#255 ;1+2*255183 djnz r6,$184 djnz r5,temp1185 ret186187table: db 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf ;段码表188 ; 0 1 2 3 4 5 6 7 8 9 - 对应内容189190end191/************************************************************************** 192* 标题: 八位数码管显示(C51)193* 作者: wentao 194 195* 日期: 2007.3.3196* 软件: Keil C51 V8.02197* 芯片: AT89X51198* 说明: 实验板实测通过,数码管为8位共阳199* 声明: 自用存档!另仅供需要的朋友参考,请勿用做不道德转载及商业用途!200**************************************************************************/ 201202#include <reg51.h>203#include <intrins.h>204#define uchar unsigned char205206void delay_ms(uchar ms); // 延时毫秒@12M,ms最大值255207void key_scan(); // 按键扫描208void key_to(); // 按键处理209210uchar code dis_code[11] = {0xc0,0xf9,0xa4,0xb0,0x99, //段码表211 // 0 1 2 3 4 对应内容212 0x92,0x82,0xf8,0x80,0x90,0xbf};213 // 5 6 7 8 9 -214215uchar data dis[8]; // dis[0]为百分之一秒值,dis[1]为十分之一秒值216 // dis[2]为秒个位值,dis[3]为秒十位值217 // dis[4]为分个位值,dis[5]为分十位值218 // dis[5]为时个位值,dis[6]为时十位值219220uchar data dot = 0; // 百分之一秒计数器(0.00s-0.99s)221uchar data sec = 0; // 秒计数器(00s-59s)222uchar data min = 0; // 分计数器(00m-59m)223uchar data hou = 0; // 时计数器(00h-99h)224225uchar data dis_b; // dis_b为位码选通数码管226uchar data dis_r; // dis_r为取段码时的偏移量227228uchar data key_t = 0; // 按键次数,初始为0229230sbit K = P1^4; // K键与P1.4相连231232void main()233{234 P2 = 0xff; // 关所有数码管235 P1 = 0xff; // p1为准双向口,作输入时先写1236 dis[2] = 10; // '-'在段码表中偏移量为10237 dis[5] = 10; // '-'在段码表中偏移量为10238 dis_b = 0x7f; // 初始选通P2.7口数码管239 dis_r = 0; // 初始化偏移量为0240241 TMOD = 0x11; // 定时/计数器0,1工作于方式1242 TH0 = 0xd8; // 预置定时常数55536(d8f0),产生10ms时基信号243 TL0 = 0xf0;244 TH1 = 0xfc; // 预置定时常数64536(fc18),产生1ms间隔用于动态显示245 TH1 = 0x18;246 EA = 1; // 开总中断247 ET0 = 1; // 定时/计数器0允许中断248 ET1 = 1; // 定时/计数器1允许中断249 TR0 = 0; // 关闭定时/计数器0250 TR1 = 1; // 启动定时/计数器1251 while(1)252 {253 if(K != 1) // 有键按下254 {255 delay_ms(10); // 延时10ms去抖256 if(K != 1) // 确定是有键按下257 {258 while(K != 1); // 等待键松开259 key_to(); // 按键处理260 }261 }262 }263}264void key_to() // 按键处理子程序265{266 key_t++; // 按键次数加1267 if(key_t == 1) // 第一次按下268 TR0 = 1; // 启动定时器0269 else270 {271 if(key_t == 2) // 第二次按下272 TR0 = 0; // 关闭定时器0273 else274 {275 if(key_t == 3) // 第三次按下276 {277 dot = 0; // 四个计数器清零278 sec = 0;279 min = 0;280 hou = 0;281 key_t = 0; // 按键次数清零282 }283 }284 }285286}287void tiem0(void) interrupt 1 // T/C0中断服务程序(产生10ms时基信号) 288{289 dot++; // 百分之一秒计数器加1290 if(dot == 100) // 计数值到100291 {292 dot = 0; // 清零293 sec++; // 秒计数器加1(进位10ms*100=1s)294 if(sec == 60) // 秒计数值到60295 {296 sec = 0; // 秒计数器清零297 min++; // 分计数器加1(进位60s=1m)298 if(min == 60) // 分计数到60299 {300 min = 0; // 分计数器清零301 hou++; // 时计数器加1(进位60m=1h)302 if(hou == 100) // 时计数器到100303 hou = 0; // 时计数器清零304 }305 }306 }307 TH0 = 0xd8; // 重置定时常数308 TL0 = 0xf0;309}310void time1(void) interrupt 3 // T/C1中断服务程序(延时1ms数码管动态显示) 311{312 uchar data t = 0; // 段码临时变量313314 dis[0] = dot % 10; // 百分之一秒计数器个位分离出来赋绐dis[0] 315 dis[1] = dot / 10; // 百分之一秒计数器十位分离出来赋绐dis[1] 316 dis[2] = sec % 10; // 秒计数器个位赋绐dis[2]317 dis[3] = sec / 10; // 秒计数器十位赋绐dis[3]318 dis[4] = min % 10; // 分计数器个位赋绐dis[4]319 dis[5] = min / 10; // 分计数器十位赋绐dis[5]320 dis[6] = hou % 10; // 时计数器个位赋绐dis[6]321 dis[7] = hou / 10; // 时计数器十位赋绐dis[7]322323 t = dis_code[dis[dis_r]]; // 取出段码放入临时变量t324325 // 判断位码如果为显示P2.5,P2.3,P2.1则对应段码应加上小数点显示326 // 和0x7f(01111111)做与操作使原段码加上小数点变为新段码327328 if(dis_b == 0xdf | dis_b == 0xf7 | dis_b == 0xfd)329 t &= 0x7f;330331 P2 = dis_b; // 位码送P2口332 P0 = t; // 段码送P0口333334 dis_r++; // 偏移量加1,下次中断时显示下个数335 dis_r &= 0x07; // dis_r增到8时自动清0(使之在0到7间循环) 336337 dis_b = _cror_(dis_b,1); // 位码循环右移,下次中断时选通下个数码管338339 TH1 = 0xfc; // 重置定时常数340 TL1 = 0x18;341342}343void delay_ms(uchar ms) // 延时毫秒@12M,ms最大值255344{345 uchar i;346 while(ms--)347 for(i = 0; i < 124; i++);348}广州珍珠岩，广州珍珠岩厂 Ce57uICIJeu8。
宁德师范学院计算机系实验报告（ 2014— 2015 学年第2学期）课程名称单片机原理实验名称数码管动向显示实验专业计算机科学与技术（非师范）年级2012级学号 B47姓名王秋指导教师杨烈君实验日期实验目的：1.坚固 Proteus 软件和 Keil 软件的使用方法2.学习端口输入输出的高级应用3.掌握 7 段数码管的连结方式和动向显示法4.掌握查表程序和延时等子程序的设计实验要求：1.在 Proteus 软件中画好 51 单片机最小核心电路，包含复位电路和晶振电路2.在电路中增添八位 7 段数码管 ( 共阳 / 共阴自选 ) ，将 P2 口作数据输出口与7 段数码管数据引脚相连， P3 引脚输出位选控制信号3.在 Keil 软件中编写程序，采纳动向显示法，实现数码管分别显示数字1-84.实现指定数值的显示（可使用缓存数值）5.实现近似时钟的见效，如“13-23-25 ” 13 时 23 分 25 秒6.实现时钟的自动计时7.扩展要求：联合 LED显示，实现带数码显示的交通灯实验设施（环境）：1．计算机2． Proteus ISIS 7 Professional应用程序3． Keil应用程序实验内容：数码管动向显示技术要务实现：1．动向显示法，实现数码管分别显示数字1-8 ；2．实现指定数值的显示（可使用缓存数值）（）；3．实现近似时钟的见效，如“13-23-25” 13时23分25秒；4．实现时钟的自动计时；扩展要求：联合 LED显示，实现带数码显示的交通灯；实验步骤、实验结果及分析：1实验步骤：1、使用 Proteus ISIS 7 Professional应用程序，建立一个.DSN 文件2、在“库”下拉菜单中，选中“拾取元件”（快捷键 P），分别选择以下元件： AT89C51、CAP、CAP-ELEC、CRYSTAL、 RESPACK-8。
3、建立仿真电路：连结图显示 1-8显示显示时间时钟自动计时连结图红绿灯见效图1红绿灯见效图24、创立一个Keil应用程序：新建一个工程项目文件；为工程选择目标器件（AT89C52）；为工程项目创立源程序言件并输入程序代码；保留创立的源程序项目文件；把源程序言件增添到项目中。
