单片机7 数码管动态显示

一、实验目的1. 掌握数码管动态扫描显示的原理和编程实现方法；2. 熟悉单片机与数码管之间的接口连接；3. 学会使用定时器中断控制数码管的动态显示；4. 培养动手能力和问题解决能力。

二、实验原理数码管动态显示是通过单片机控制多个数码管同时显示不同的数字或字符，利用人眼的视觉暂留效应，实现快速切换显示内容，从而在有限的引脚数下显示更多的信息。

实验中，我们采用动态扫描的方式，依次点亮数码管，通过定时器中断控制扫描速度。

三、实验器材1. 单片机开发板（如51单片机、AVR单片机等）；2. 数码管（共阳/共阴自选）；3. 连接线；4. 电阻；5. 实验台；6. 编译器（如Keil、IAR等）。

四、实验步骤1. 设计电路图：根据实验要求，设计单片机与数码管的连接电路图，包括数码管的段码、位选信号、电源等。

2. 编写程序：使用C语言或汇编语言编写程序，实现数码管的动态显示功能。

（1）初始化：设置单片机的工作模式、定时器模式、端口方向等。

（2）显示函数：编写显示函数，实现数码管的点亮和熄灭。

（3）定时器中断服务程序：设置定时器中断，实现数码管的动态扫描。

3. 编译程序：将编写的程序编译成机器码。

4. 烧录程序：将编译后的程序烧录到单片机中。

5. 连接电路：将单片机与数码管连接好，包括数码管的段码、位选信号、电源等。

6. 运行实验：打开电源，观察数码管的显示效果。

五、实验结果与分析1. 实验结果：数码管按照预期实现了动态显示功能，依次点亮每位数码管，并显示出不同的数字或字符。

2. 分析：（1）通过调整定时器中断的周期，可以改变数码管的扫描速度，从而控制显示效果。

（2）在编写显示函数时，要考虑到数码管的共阳/共阴特性，选择合适的点亮和熄灭方式。

（3）在实际应用中，可以根据需要添加其他功能，如显示时间、温度等。

六、实验总结1. 通过本次实验，掌握了数码管动态显示的原理和编程实现方法。

2. 熟悉了单片机与数码管之间的接口连接，提高了动手能力。

数码管动态显示实验报告1.实验目的：本实验旨在通过使用单片机控制数码管的动态显示，了解数码管的原理和使用方法，加深对单片机控制的理解。

2.实验原理：数码管是由许多发光二极管（LED）组成的，每个数码管有7个发光二极管组成7段，再加上一个小数点（或8段数码管），通过控制每个发光二极管的亮灭状态，可以显示出数字、字母等字符。

本实验使用的是共阴极数码管，在通常情况下，数码管引脚为低电平时亮灯，为高电平时灭灯。

3.实验器材：-STC89C52单片机-共阴极数码管-电阻-面包板及连接线-电源4.实验步骤：步骤1：连接电路将数码管的7个引脚分别连接到单片机的7个I/O引脚上，并通过电阻限流。

连接电路后，确认连接无误。

步骤2：编写程序使用C语言编写程序，实现数码管的动态显示。

可以使用延时函数和位操作函数控制数码管的亮灭，通过改变每个数码管引脚的高低电平状态，实现显示不同的数字、字母。

步骤4：实验观察与分析观察数码管的显示效果，通过改变程序中的参数，可以实现不同的显示效果。

5.实验结果与分析：经过实验，我们成功实现了数码管的动态显示。

通过编写程序，我们可以实现数码管显示数字、字母等不同的字符。

调整程序中的参数，可以实现不同的动态显示效果，如流水灯、闪烁等。

数码管的动态显示是通过改变每个数码管引脚的高低电平实现的，通过快速改变引脚电平状态的时间间隔，创建了肉眼无法察觉的视觉效果，从而实现了动态显示。

此外，通过实验我们还了解到了单片机控制数码管的原理和方法，加深了对单片机控制的理解。

6.实验总结：通过本实验，我们了解到了数码管的动态显示原理和方法，并通过编写程序，成功实现了数码管的动态显示。

同时，我们还巩固了单片机控制的知识，提高了自己的动手能力和问题解决能力。

在今后的学习和工作中，我们将进一步掌握数码管的使用方法，并能够将其应用于更加复杂的应用场景中，实现更多有趣的功能。

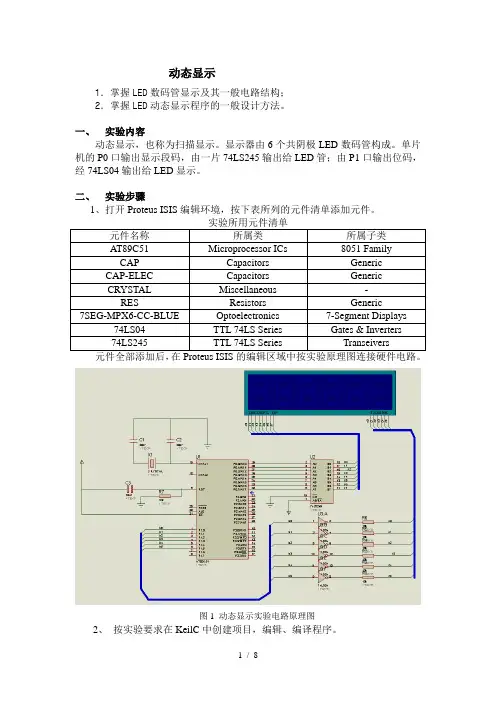

动态显示1．掌握LED数码管显示及其一般电路结构；2．掌握LED动态显示程序的一般设计方法。

一、实验内容动态显示，也称为扫描显示。

显示器由6个共阴极LED数码管构成。

单片机的P0口输出显示段码，由一片74LS245输出给LED管；由P1口输出位码，经74LS04输出给LED显示。

二、实验步骤1、打开Proteus ISIS编辑环境，按下表所列的元件清单添加元件。

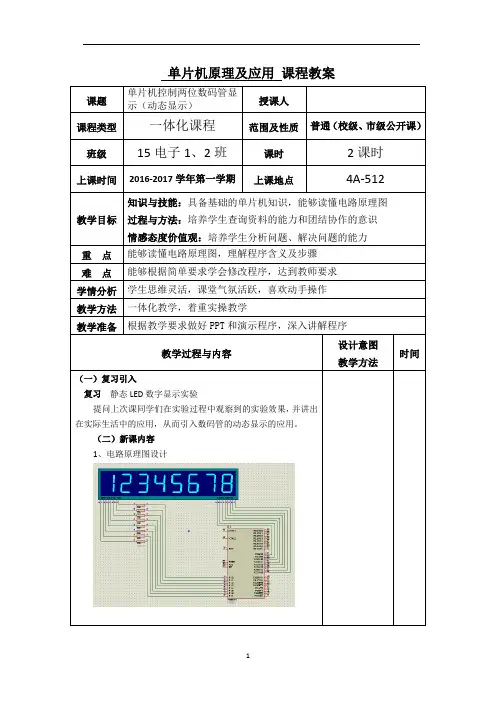

图1 动态显示实验电路原理图2、按实验要求在KeilC中创建项目，编辑、编译程序。

3、将编译生成的目标码文件（后缀为.Hex）传入Proteus的实验电路中。

4、在Proteus ISIS仿真环境中运行程序，观察实验运行结果并记录。

三、实验要求1.编写一显示程序显示201071；2.显示特殊字符good；3.调整软件延时子程序的循环初值，逐渐加大每一位LED点亮的时间，观察程序运行结果。

四、参考程序dbuf equ 30h ;置存储区首址temp equ 40h ;置缓冲区首址org 00hmov 30h,#2 ;存入数据mov 31h,#0mov 32h,#1mov 33h,#0mov 34h,#7mov 35h,#1mov r0,#dbufmov r1,#tempmov r2,#6 ;六位显示器mov dptr,#segtab ;段码表首地址dp00: mov a,@r0 ;取要显示的数据movc a,@a+dptr ;查表取段码mov @r1,a ;段码暂存inc r1inc r0djnz r2,dp00disp0: mov r0,#temp ;显示子程序mov r1,#6 ;扫描6次mov r2,#01h ;从第一位开始dp01: mov a,@r0mov p0,a ;段码输出mov a,r2 ;取位码mov p1,a ;位码输出acall delay ;调用延时mov a,r2rl amov r2,ainc r0djnz r1,dp01sjmp disp0segtab: db 3fh,06h,5bh,4fh,66hdb 6dh,7dh,07h,7fh,6fhdelay: mov r4,#03h ;延时子程序aa1: mov r5,0ffhaa: djnz r5,aadjnz r4,aa1retend实验原理MCS－51单片机内设置了两个可编程的16位定时器T0和T1，通过编程，可以设定为定时器和外部计数方式。

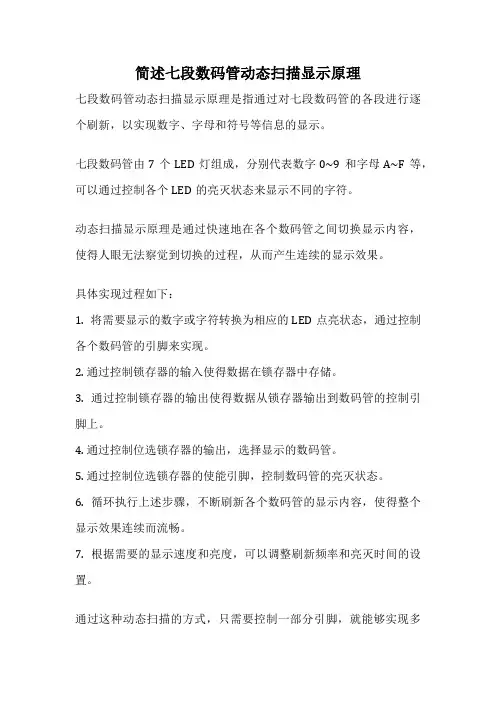

简述七段数码管动态扫描显示原理
七段数码管动态扫描显示原理是指通过对七段数码管的各段进行逐个刷新，以实现数字、字母和符号等信息的显示。

七段数码管由7个LED灯组成，分别代表数字0~9和字母A~F等，可以通过控制各个LED的亮灭状态来显示不同的字符。

动态扫描显示原理是通过快速地在各个数码管之间切换显示内容，使得人眼无法察觉到切换的过程，从而产生连续的显示效果。

具体实现过程如下：
1. 将需要显示的数字或字符转换为相应的LED点亮状态，通过控制各个数码管的引脚来实现。

2. 通过控制锁存器的输入使得数据在锁存器中存储。

3. 通过控制锁存器的输出使得数据从锁存器输出到数码管的控制引脚上。

4. 通过控制位选锁存器的输出，选择显示的数码管。

5. 通过控制位选锁存器的使能引脚，控制数码管的亮灭状态。

6. 循环执行上述步骤，不断刷新各个数码管的显示内容，使得整个显示效果连续而流畅。

7. 根据需要的显示速度和亮度，可以调整刷新频率和亮灭时间的设置。

通过这种动态扫描的方式，只需要控制一部分引脚，就能够实现多
个七段数码管的显示，从而减少了所需的引脚数量和控制复杂度，提高了显示的效率和可靠性。

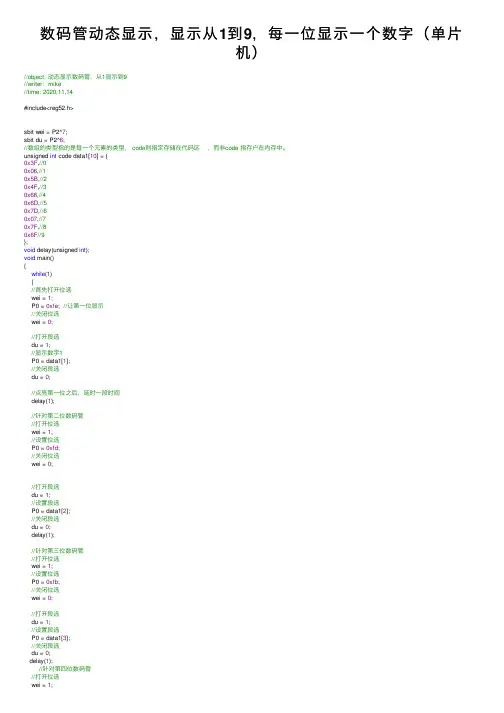

数码管动态显⽰，显⽰从1到9，每⼀位显⽰⼀个数字（单⽚机）//object: 动态显⽰数码管，从1显⽰到9//writer：mike//time: 2020,11,14#include<reg52.h>sbit wei = P2^7;sbit du = P2^6;//数组的类型指的是每⼀个元素的类型， code则指定存储在代码区，⽽⾮code 指存户在内存中。

unsigned int code data1[10] = {0x3F,//00x06,//10x5B,//20x4F,//30x66,//40x6D,//50x7D,//60x07,//70x7F,//80x6F//9};void delay(unsigned int);void main(){while(1){//⾸先打开位选wei = 1;P0 = 0xfe; //让第⼀位显⽰//关闭位选wei = 0;//打开段选du = 1;//显⽰数字1P0 = data1[1];//关闭段选du = 0;//点亮第⼀位之后，延时⼀段时间delay(1);//针对第⼆位数码管//打开位选wei = 1;//设置位选P0 = 0xfd;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[2];//关闭段选du = 0;delay(1);//针对第三位数码管//打开位选wei = 1;//设置位选P0 = 0xfb;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[3];//关闭段选du = 0;delay(1);//针对第四位数码管//打开位选wei = 1;wei = 0;//打开段选du = 1;//设置段选P0 = data1[4];//关闭段选du = 0;delay(1);//针对第五位数码管 //打开位选wei = 1;//设置位选P0 = 0xef;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[5];//关闭段选du = 0;delay(1);//针对第六位数码管 //打开位选wei = 1;//设置位选P0 = 0xdf;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[6];//关闭段选du = 0;delay(1);//针对第七位数码管 //打开位选wei = 1;//设置位选P0 = 0xbf;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[7];//关闭段选du = 0;delay(1);//针对第⼋位数码管 //打开位选wei = 1;//设置位选P0 = 0x7f;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[8];//关闭段选du = 0;delay(1);/* //针对第九位数码管 //打开位选wei = 1;//设置位选wei = 0xff;//关闭位选wei = 0;du = data1[9];//关闭段选du = 0;*/}}void delay(unsigned int x) {unsigned a, b;for(a=x;a>0;a--){for(b=120;b>0;b--); }}。

实验二七段数码管动态显示控制一、实验目的利用AT89S52和使用两位数码管显示器，循环显示两位数00-99。

其中P2.0和P2.1端口分别控制数码管的个位和十位的供电，当相应的端口变成低电平时，驱动相应的三极管会导通，+5V通过驱动三极管给数码管相应的位供电，这时只要P3口送出数字的显示代码，数码管就能正常显示数字。

二、实验要求1、使用两位数码管显示器，循环显示两位数00-99；2、具有电源开关和指示灯，有复位键；3、数码管动态显示，即扫描方式，每一位每间隔一段时间扫描一次。

字符的亮度及清晰度与每位点亮的停留时间和每位显示的时间内轮换导通次数有关。

三、实验电路四、实验器材AT89S52；动态扫描显示；共阳极数码管；电阻五、实验原理说明图1 AT89S52引脚图图2 共阳极七段数码管引脚图1AT89S52引脚图，说明如下：按照功能，AT89S52的引脚可分为主电源、外接晶体振荡或振荡器、多功能I/O 口、控制和复位等。

1．多功能I/O口AT89S52共有四个8位的并行I/O口：P0、P1、P2、P3端口，对应的引脚分别是P0.0 ～ P0.7，P1.0 ～ P1.7，P2.0 ～ P2.7，P3.0 ～ P3.7，共32根I/O线。

每根线可以单独用作输入或输出。

①P0端口，该口是一个8位漏极开路的双向I/O口。

在作为输出口时，每根引脚可以带动8个TTL输入负载。

当把“1”写入P0时，则它的引脚可用作高阻抗输入。

当对外部程序或数据存储器进行存取时，P0可用作多路复用的低字节地址/数据总线，在该模式，P0口拥有内部上拉电阻。

在对Flash存储器进行编程时，P0用于接收代码字节；在校验时，则输出代码字节；此时需要外加上拉电阻。

②P1端口，该口是带有内部上拉电阻的8位双向I/O端口，P1口的输出缓冲器可驱动（吸收或输出电流方式）4个TTL输入。

对端口写“1”时，通过内部的上拉电阻把端口拉到高电位，此时可用作输入口。

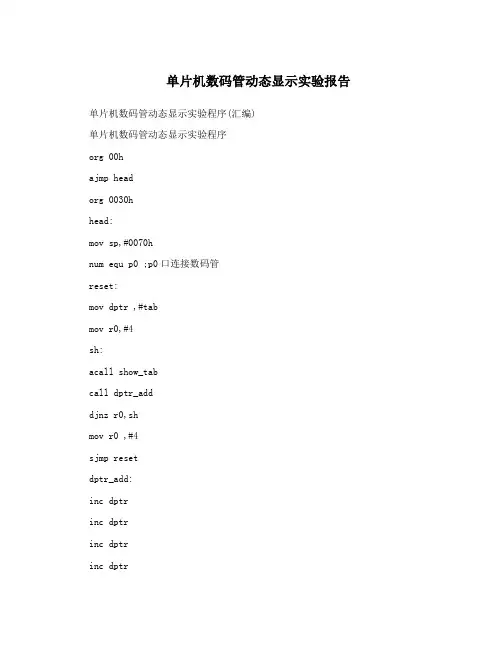

单片机数码管动态显示实验报告单片机数码管动态显示实验程序(汇编)单片机数码管动态显示实验程序org 00hajmp headorg 0030hhead:mov sp,#0070hnum equ p0 ;p0口连接数码管reset:mov dptr ,#tabmov r0,#4sh:acall show_tabcall dptr_adddjnz r0,shmov r0 ,#4sjmp resetdptr_add:inc dptrinc dptrinc dptrinc dptrrettab :db0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,88H,83H,0C6H,0A1H,86H,8EH;;;;;;;;;;;;;;;;;;;;; 函数的功能是用来动态显示dptr上的四个数据 ;;;;;;;;;;;;;;;;;;;;;; show_tab:clr amov r2,#0mov r3,#148mov p2,#238loop:movc a,@a+dptrmov num ,aacall delay_5msinc r2mov a,r2;调用片选函数前注意A的变化acall select_movcjne r2,#4,loopmov r2,#0clr adjnz R3,loopret;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;;;;;select_mov:;p2的初值238push 0e0hmov a,p2rl amov p2,apop 0e0hretdelay_5ms:mov r6,#5signed_5ms:call delay_1msdjnz r6,signed_5msret篇二:单片机动态数码显示设计实验报告微机原理与接口技术实验报告实验题目:指导老师:班级:计算机科学与技术系姓名:动态数码显示设计2014年 12月3日实验十三动态数码显示设计一、实验目的1.掌握动态数码显示技术的设计方法。

一、实验目的1.掌握Keil软件的基本使用2.学习和掌握C语言编写程序的一般格式3.了解数码管与单片机的接口方法；4.了解数码管性能及动态显示编程方法；5.了解并掌握单片机系统中定时器中断控制的基本方法；二、实验内容用定时器中断实现四位数码管动态显示从1234-9999。

三、实验原理3.1基础知识介绍A.数码管是LED的升级，每位数码管里面继承了8个LED，点亮数码管就是点亮数码管里面的LED。

要在数码管上面显示相应的值，就是点亮不同位置的LED。

数码管有共阴和共阳两种，共阴数码管公共端是所有LED的负极连接在一起，相反共阳数码管公共端是所有LED的正极连接在一起。

一般公共端称作“位选”，控制每一个LED的称为“段选”。

数码管主要是利用视觉暂留的效果，通过快速循环点亮数码管方式，将数据呈现出来。

数码管如图1.2所示1.2数码管1.3数码管实物图/B.定时器定时器也可看作是对计算机机器周期的计数器。

因为每个机器周期包含12个振荡周期，故每一个机器周期定时器加1，可以把输入的时钟脉冲看成机器周期信号。

故其频率为晶振频率的1/12。

如果晶振频率为12MHz，则定时器每接收一个输入脉冲的时间刚好为1μs。

定时器有两种工作模式，分别为计数模式和定时模式。

对Px,y 的输入脉冲进行计数为计数模式。

定时模式，则是对MCU的主时钟经过12分频后计数。

因为主时钟是相对稳定的，所以可以通过计数值推算出计数所经过的时间。

计数器的计数值存放于特殊功能寄存器中。

T0(TL0-0x8A, TH0-0x8C), T1(TL1-0x8B, TH1-0x8D)定时器工作原理如下图由上图可见与定时器相关的寄存器主要有下面这几个：TMOD、TCON、TL0、TH0、TL1、TH1。

下面介绍一下这几个寄存器16位加法计数器：是定时计数器的核心，其中TL0、TH0、是定时计数器0的底八位和高八位；TL1、TH1是定时计数器1的底八位和高八位；并且高八位和底八位可单独使用。

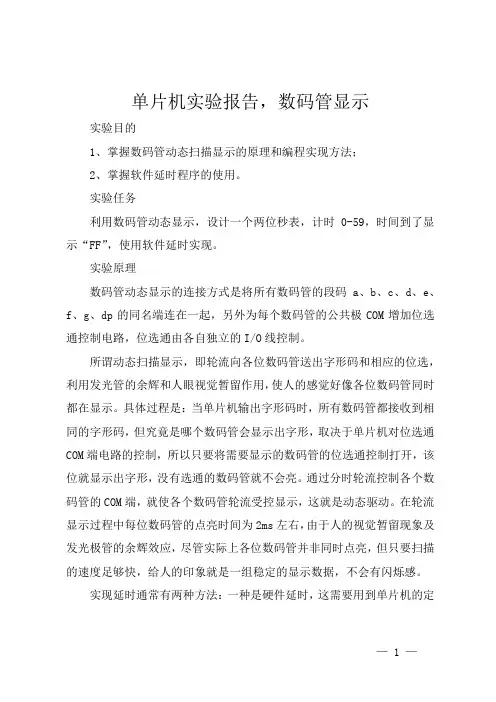

单片机实验报告，数码管显示实验目的1、掌握数码管动态扫描显示的原理和编程实现方法；2、掌握软件延时程序的使用。

实验任务利用数码管动态显示，设计一个两位秒表，计时0-59，时间到了显示“FF”，使用软件延时实现。

实验原理数码管动态显示的连接方式是将所有数码管的段码a、b、c、d、e、f、g、dp的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制。

所谓动态扫描显示，即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。

具体过程是：当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是哪个数码管会显示出字形，取决于单片机对位选通COM端电路的控制，所以只要将需要显示的数码管的位选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。

通过分时轮流控制各个数码管的COM端，就使各个数码管轮流受控显示，这就是动态驱动。

在轮流显示过程中每位数码管的点亮时间为2ms左右，由于人的视觉暂留现象及发光极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感。

实现延时通常有两种方法：一种是硬件延时，这需要用到单片机的定— 1 —时器，这种方法可以提高CPU的工作效率，也能做到精确控制时间，此方法将在实验四中再学习；另一种方法是软件延时，这种方法主要采用循环体进行。

可以采用for循环以及for循环嵌套的方式达到粗略的长时间延时，利用Keil软件可以调试和观察for语句的延时时间。

实验结果：总结：本次实验我很好的复习了有关C语言的相关语句知识点，合理的运用到了单片机的程序编码中去，但实验过程中，也出现了很多问题。

比如在运行过程中，数码管会乱码，检查后发现是扫描信号端口错误，将扫描信号端口顺序调换，重新运行则解决了乱码问题。

共阴数码管电路0到15的显示参数代码表要记清楚。

单片机数码管动态显示实验报告单片机数码管动态显示实验报告一、实验目的本实验旨在通过单片机控制数码管的动态显示，掌握单片机的基本操作和数码管显示原理，培养实际动手能力和编程技能。

二、实验原理数码管是一种常用的电子显示器件，通过单片机控制可以实现数字、字母等多种形式的显示。

本实验采用共阴极数码管，通过单片机控制选通哪个LED灯亮，从而在数码管上显示出相应的数字或字母。

三、实验步骤1.硬件搭建首先，将单片机、数码管、电源等硬件连接起来。

注意数码管的引脚与单片机的连接方式，确保正确连接。

2.编程环境设置打开单片机编程软件，如Keil uVision等，配置相应的编译器和调试器选项。

3.编写程序在编程环境中，编写程序以实现数码管的动态显示。

本实验采用C语言进行编程。

程序主要包括初始化、显示函数等。

4.编译程序将编写的程序进行编译，生成可执行文件。

5.调试程序通过调试器对程序进行调试，观察数码管的显示效果是否符合要求。

如有问题，及时修改程序并重新编译和调试。

6.测试结果确保程序运行无误后，对数码管的显示效果进行测试，观察是否达到预期效果。

四、实验结果与分析1.实验结果通过本次实验，我们成功实现了单片机对数码管的动态显示。

在数码管上成功显示了数字和字母，效果良好。

2.结果分析通过本次实验，我们深入了解了单片机的基本操作和数码管显示原理。

同时，我们也学会了如何编写程序、编译和调试程序。

此外，我们还学会了如何解决实验过程中遇到的问题。

这些技能对于后续的电子设计和开发具有重要意义。

五、实验总结与展望1.实验总结本次实验通过单片机控制数码管的动态显示，我们成功掌握了单片机的基本操作和数码管显示原理。

在实验过程中，我们学会了如何编写程序、编译和调试程序。

同时，我们也学会了如何解决实验过程中遇到的问题。

这些技能对于后续的电子设计和开发具有重要意义。

2.实验展望在本次实验的基础上，我们可以进一步探索如何实现更复杂的显示效果，如多位数码管的动态显示、彩色显示等。

51单片机电机控制输入速度七段数码管
显示汇编程序
简介
本文档介绍了使用51单片机控制电机的方法，以及如何通过输入设置速度，并使用七段数码管显示相关信息的汇编程序。

电机控制
在使用51单片机控制电机之前，需要连接合适的电机驱动模块，并将其与单片机进行连接。

通过控制电机驱动模块的引脚，可以实现电机的正转、反转、停止等功能。

输入速度
可以通过外部的输入设备（如按键、旋钮等）来设置电机的速度。

通过读取输入设备的状态，可以在程序中动态地调整电机的速度。

七段数码管显示
可以通过七段数码管来显示相关信息，如电机的速度、转速等。

通过控制七段数码管的引脚，可以实现在数码管上显示相应的数字
或字符。

汇编程序
使用51汇编语言编写程序，通过设置相应的控制寄存器和引
脚状态，可以实现电机的控制和数码管的显示。

汇编程序需要包括
以下几个方面的功能：
- 初始化相关引脚和寄存器
- 读取输入设备的状态
- 根据输入设备的状态设置电机的速度
- 控制电机的正转、反转、停止等操作
- 更新七段数码管显示的内容
总结
本文档介绍了51单片机控制电机的方法，以及通过输入设备
设置速度和使用七段数码管显示信息的汇编程序。

通过合理地编写
汇编程序，可以实现电机的精确控制和相关信息的显示。

以上是本文档的大致内容，希望对您有所帮助。

数码管动态显示原理数码管是一种常见的显示装置，广泛应用于各种计数、计时、测量等领域。

它通过控制LED的亮灭来显示数字、字母和符号等信息。

数码管的动态显示原理是指通过快速切换不同的LED灯，使得人眼产生视觉残留，从而实现数字的显示。

本文将从数码管的基本结构、工作原理和动态显示过程等方面进行介绍。

首先，我们来看一下数码管的基本结构。

数码管通常由七段共阴或共阳LED 组成，每一段LED可以显示数字0-9和一些字母以及特殊符号。

数码管的结构简单，但可以实现多种显示效果，因此被广泛应用于各种场合。

其次，数码管的工作原理是通过控制每一段LED的亮灭来显示相应的数字或字符。

在共阴数码管中，当某一段LED接通时，该段LED对应的数字或字符显示出来；而在共阳数码管中，当某一段LED断开时，该段LED对应的数字或字符显示出来。

通过对不同的LED进行控制，可以实现不同数字、字母和符号的显示。

接下来，我们来介绍数码管的动态显示过程。

数码管的动态显示是通过快速切换不同的LED来实现的。

以共阴数码管为例，当要显示一个多位数时，每一段LED都会以一定的频率进行亮灭，由于人眼的视觉残留效应，使得多个LED的亮灭在视觉上形成了一个完整的数字显示。

这种动态显示方式不仅可以减少LED的使用数量，还可以减小功耗，提高显示效果。

在实际应用中，数码管的动态显示原理可以通过微处理器或者专门的驱动芯片来实现。

通过控制驱动芯片的工作方式和频率，可以实现不同的动态显示效果，如数码管的扫描显示、闪烁显示等。

这种动态显示方式不仅可以提高显示效果，还可以减小功耗，延长数码管的使用寿命。

总结一下，数码管的动态显示原理是通过快速切换不同的LED来实现数字、字母和符号的显示。

它的工作原理简单、可靠，而且可以通过微处理器或者专门的驱动芯片来实现各种动态显示效果。

数码管作为一种常见的显示装置，将继续在各种计数、计时、测量等领域发挥重要作用。

简述单片机控制数码管动态显示的工作原理一、概述数码管动态显示是一种常见的技术，它通过单片机控制多个数码管以实现同时显示多路数据。

这种技术广泛应用于各种电子设备中，如数字仪表、电子时钟、智能仪表等。

单片机作为一种低功耗、低成本、高集成度的芯片，成为了实现数码管动态显示的核心器件。

二、工作原理1.硬件连接数码管动态显示通常需要连接多个数码管和单片机。

每个数码管需要一个行驱动器，用于控制数码管的亮灭。

单片机通过串行接口与行驱动器相连，以控制多个数码管的显示。

同时，单片机还需要连接一个时钟电路，以实现定时刷新数码管的数据。

在实际应用中，行驱动器通常采用共阳极接法，而单片机则采用串行数据传输方式与行驱动器进行通信。

此外，为了实现数码管的动态显示，通常还需要连接多个限流电阻和限位电阻等元器件。

2.显示方式数码管动态显示主要有静态显示和动态显示两种方式。

静态显示是指每个数码管轮流显示，实现多路数据的依次显示，但由于需要为每个数码管分配单独的接口，因此适用于数据量较小的场景。

而动态显示则是通过控制数码管的行驱动器轮流导通，实现多个数码管的依次显示，从而适用于数据量较大的场景。

行驱动器通常采用轮流导通的方式控制多个数码管，以达到同时显示多路数据的目的。

3.控制方式单片机通过串行接口向行驱动器发送控制信号，包括数据信号和时钟信号。

数据信号用于传输要显示的数据，时钟信号则用于定时刷新数据。

此外，单片机还可以通过中断控制方式，根据需要实时更新显示内容。

在实际应用中，为了提高刷新速度和显示效果，通常需要优化单片机的处理速度和行驱动器的驱动能力。

此外，单片机还可以通过PWM（脉宽调制）控制行驱动器的电流大小，以实现更好的亮度调节和动态效果。

4.刷新速度数码管动态显示的刷新速度取决于单片机的处理速度和行驱动器的驱动能力。

为了获得更好的显示效果和更长的使用寿命，通常需要较高的刷新速度和适当的行驱动器驱动电流。

此外，可以通过优化软件算法和代码来实现更高的刷新速度和更好的显示效果。

单片机数码管动态显示实验报告实验名称：单片机数码管动态显示实验实验目的：1.了解数码管的动态显示原理；2.掌握单片机控制数码管动态显示的方法；3.培养对数字信号处理的能力。

实验器材：1.STC89C52单片机开发板；2.DC560A数码管模块；3.连接线。

实验原理：数码管是由多个发光二极管组成的，每个数字在数码管上的显示方式是通过快速地轮流点亮数码管的每个段来实现的。

在本实验中，采用时分复用的方法控制数码管动态显示相关数字。

实验步骤：1.连接单片机和数码管模块。

将数码管的共阳或共阴引脚分别连接到单片机的相应IO口上，并接上合适的电阻。

将数码管的A~G引脚连接到单片机的相应IO口上。

2.编写程序代码。

程序主要功能是通过切换数码管的显示段和位，实现数码管动态显示。

4.打开电源，观察行程显示的效果。

实验结果：在实验中，通过编写程序控制单片机，成功实现了数字的动态显示。

数码管能够按顺序显示出所要显示的数字，并且在多个数码管之间进行切换，显示效果非常理想。

实验分析：1.数码管动态显示的原理是通过快速地轮流点亮每个段来实现的。

这个过程发生的速度非常快，人眼无法察觉到。

2.单片机的IO口输出高或低电平，控制数码管的亮灭。

通过逐位切换和循环控制，实现了数字的动态显示。

3.单片机的频率和控制方式对动态显示效果有一定影响。

适当调整程序中的延时时间和控制方式，可以改变数码管的显示效果。

实验总结：本实验通过对单片机数码管动态显示的实现，加深了对数码管原理和单片机控制的认识。

掌握了数字信号动态显示的基本原理和方法。

在今后的学习和工作中，这将有助于对数字信号处理和显示技术的更深入理解和应用。

实验拓展：可以尝试在实验中通过按键按下的方式改变数码管显示的数字，进一步扩展单片机的应用范围和实用性。

此外，还可以尝试改变数码管的显示效果，比如实现数码管的闪烁、呼吸灯等特殊效果。

这将对单片机的编程和数码管的控制提出更高的要求，同时也增加了实验的趣味性和实用性。
