单片机数码管显示实验总结单片机数码管显示实验总结一、实验目的本次实验旨在通过单片机控制数码管显示，掌握数码管的工作原理、编程控制方法以及单片机与数码管的接口技术。

通过实验，提高自己的动手能力和编程技能，为今后的学习和实际工作打下坚实的基础。

二、实验原理数码管是一种常用的电子显示器件，它由多个LED组成，通过控制各个LED的亮灭来显示不同的数字或字符。

本次实验采用的是共阴极数码管，它由8个LED组成，通过单片机控制每个LED的亮灭状态来显示不同的数字或字符。

三、实验步骤1.硬件准备（1）选择合适的单片机开发板，如Arduino、STM32等。

（2）购买数码管及相应的驱动电路。

（3）准备杜邦线、电阻、电容等电子元件。

2.硬件连接（1）将数码管与单片机开发板连接起来。

（2）根据数码管驱动电路的要求，连接电源、地线和控制信号线。

（3）连接电源后，打开开发板电源，观察数码管的显示效果。

3.编程控制（1）在开发板上编写程序，控制数码管显示不同的数字或字符。

（2）使用相应的编译器将程序编译成可执行文件，上传到开发板上。

（3）观察数码管的显示效果，调试程序，使其达到预期效果。

4.测试与评估（1）在不同情况下测试数码管的显示效果，如按键输入、传感器数据等。

（2）对程序进行优化和改进，提高程序的效率和稳定性。

（3）总结实验过程中的问题和解决方法，为今后的学习和实际工作提供参考。

四、实验结果及分析1.实验结果在实验过程中，我们成功地实现了对数码管的编程控制，使其能够根据不同的输入显示不同的数字或字符。

同时，我们也发现了一些问题，如数码管的亮度不够、显示的数字不清晰等。

经过调试和改进，我们解决了这些问题，使数码管的显示效果更加理想。

2.结果分析通过本次实验，我们深入了解了数码管的工作原理和编程控制方法，掌握了单片机与数码管的接口技术。

同时，我们也发现了一些问题，如数码管的亮度不够、显示的数字不清晰等。

这些问题的出现可能与硬件连接、编程控制等方面有关。

单片机数码管显示实验报告单片机数码管显示实验报告引言：数码管是一种常用的显示器件，广泛应用于各种电子设备中。

本实验旨在通过使用单片机控制数码管的亮灭来实现数字的显示，以及通过编程控制数码管显示不同的数字和字符。

1. 实验目的本实验的主要目的是通过使用单片机控制数码管的显示，了解数码管的工作原理，以及掌握单片机编程技巧。

2. 实验材料本实验所需材料包括：单片机（如STC89C52）、数码管、电阻、面包板、杜邦线等。

3. 实验原理数码管是一种由多个发光二极管组成的显示器件，通常由7个发光二极管和一个小数点组成，可以显示0-9的数字和一些字母。

每个发光二极管的亮灭与单片机输出的电平有关，通过控制单片机的输出口，可以实现数码管上不同数字和字符的显示。

4. 实验步骤4.1 连接电路首先，将单片机和数码管通过杜邦线连接在一起。

将数码管的共阳极连接到单片机的输出口，将数码管的每个段连接到单片机的不同IO口。

同时，为了保护数码管和单片机，还需要在数码管的每个段与单片机之间串联一个适当的电阻。

4.2 编写程序使用C语言编写程序，通过控制单片机的输出口，实现数码管上不同数字和字符的显示。

程序的主要逻辑是通过改变单片机输出口的电平来控制数码管的亮灭。

根据数码管的接线方式和编码规则，可以通过设置不同的输出口电平组合来显示不同的数字和字符。

4.3 烧录程序将编写好的程序通过编程器烧录到单片机中。

4.4 运行实验将单片机连接到电源，观察数码管上的显示效果。

通过改变程序中的输出口电平设置，可以实现不同数字和字符的显示。

5. 实验结果通过实验，我们成功地实现了通过单片机控制数码管的显示。

通过改变程序中的输出口电平设置，可以实现数码管上不同数字和字符的显示。

实验结果表明，单片机可以灵活地控制数码管的亮灭，实现多种显示效果。

6. 实验总结通过本次实验，我们深入了解了数码管的工作原理，掌握了单片机编程技巧。

数码管作为一种常用的显示器件，在电子设备中有着广泛的应用。

一、实验目的1. 掌握数码管动态扫描显示的原理和编程实现方法；2. 熟悉单片机与数码管之间的接口连接；3. 学会使用定时器中断控制数码管的动态显示；4. 培养动手能力和问题解决能力。

二、实验原理数码管动态显示是通过单片机控制多个数码管同时显示不同的数字或字符，利用人眼的视觉暂留效应，实现快速切换显示内容，从而在有限的引脚数下显示更多的信息。

实验中，我们采用动态扫描的方式，依次点亮数码管，通过定时器中断控制扫描速度。

三、实验器材1. 单片机开发板（如51单片机、AVR单片机等）；2. 数码管（共阳/共阴自选）；3. 连接线；4. 电阻；5. 实验台；6. 编译器（如Keil、IAR等）。

四、实验步骤1. 设计电路图：根据实验要求，设计单片机与数码管的连接电路图，包括数码管的段码、位选信号、电源等。

2. 编写程序：使用C语言或汇编语言编写程序，实现数码管的动态显示功能。

（1）初始化：设置单片机的工作模式、定时器模式、端口方向等。

（2）显示函数：编写显示函数，实现数码管的点亮和熄灭。

（3）定时器中断服务程序：设置定时器中断，实现数码管的动态扫描。

3. 编译程序：将编写的程序编译成机器码。

4. 烧录程序：将编译后的程序烧录到单片机中。

5. 连接电路：将单片机与数码管连接好，包括数码管的段码、位选信号、电源等。

6. 运行实验：打开电源，观察数码管的显示效果。

五、实验结果与分析1. 实验结果：数码管按照预期实现了动态显示功能，依次点亮每位数码管，并显示出不同的数字或字符。

2. 分析：（1）通过调整定时器中断的周期，可以改变数码管的扫描速度，从而控制显示效果。

（2）在编写显示函数时，要考虑到数码管的共阳/共阴特性，选择合适的点亮和熄灭方式。

（3）在实际应用中，可以根据需要添加其他功能，如显示时间、温度等。

六、实验总结1. 通过本次实验，掌握了数码管动态显示的原理和编程实现方法。

2. 熟悉了单片机与数码管之间的接口连接，提高了动手能力。

第1篇一、实验目的1. 熟悉数码显示模块的结构和工作原理；2. 掌握51单片机控制数码显示模块的方法；3. 学会使用移位寄存器实现数码显示的动态扫描；4. 提高单片机编程能力和实践操作能力。

二、实验原理数码显示模块是一种常见的显示器件，主要由7段LED组成，可以显示0-9的数字以及部分英文字符。

51单片机通过控制数码显示模块的段选和位选，实现数字的显示。

移位寄存器是一种常用的数字电路，具有数据串行输入、并行输出的特点。

在本实验中，使用移位寄存器74HC595实现数码显示的动态扫描。

三、实验仪器与材料1. 51单片机实验板；2. 数码显示模块；3. 移位寄存器74HC595；4. 电阻、电容等电子元件；5. 电路连接线；6. 编译软件Keil uVision；7. 仿真软件Proteus。

四、实验步骤1. 电路连接（1）将51单片机的P1口与数码显示模块的段选端相连；（2）将74HC595的串行输入端Q（引脚14）与单片机的P0口相连；（3）将74HC595的时钟端CLK（引脚11）与单片机的P3.0口相连；（4）将74HC595的锁存端LR（引脚12）与单片机的P3.1口相连；（5）将数码显示模块的位选端与74HC595的并行输出端相连。

2. 编写程序（1）初始化51单片机的P1口为输出模式，P3.0口为输出模式，P3.1口为输出模式；（2）编写数码显示模块的段码数据表；（3）编写74HC595的移位和锁存控制函数；（4）编写数码显示模块的动态扫描函数；（5）编写主函数，实现数码显示模块的循环显示。

3. 编译程序使用Keil uVision编译软件将编写的程序编译成hex文件。

4. 仿真实验使用Proteus仿真软件进行实验，观察数码显示模块的显示效果。

五、实验结果与分析1. 编译程序后，将hex文件下载到51单片机实验板上；2. 使用Proteus仿真软件进行实验，观察数码显示模块的显示效果；3. 通过实验验证，数码显示模块可以正常显示0-9的数字以及部分英文字符；4. 通过实验，掌握了51单片机控制数码显示模块的方法，学会了使用移位寄存器实现数码显示的动态扫描。

51单片机数码管显示0到99实验原理51单片机是一种常用的单片机微控制器，它可以用来完成各种控制任务，包括数码管显示。

数码管是一种显示器件，可以用来显示数字、字母或符号等。

在本实验中，我们将使用51单片机控制数码管显示从0到99的数字。

实验原理如下：1. 51单片机介绍：51单片机是一种基于Intel 8051架构的微控制器。

它是一种具有48KB的程序存储器和52个输入/输出引脚的芯片。

单片机通过内部时钟和逻辑电路来执行各种任务。

2.数码管介绍：数码管是一种由LED组成的显示器件。

一般用于显示数字，通过控制LED的亮灭来显示不同的数字。

常见的数码管有共阳极和共阴极两种类型。

3.共阳极数码管原理：共阳极数码管的原理是通过控制不同的引脚来点亮相应的LED。

在显示数字0到9时，需要同时点亮特定的LED。

通过控制引脚为高电平来点亮对应的LED，其他引脚保持低电平。

4.共阴极数码管原理：共阴极数码管的原理与共阳极相反，需要使引脚为低电平来点亮相应的LED。

其他引脚保持高电平。

5. 51单片机控制数码管原理：通过设置51单片机的输出引脚和电平，可以控制数码管的显示。

首先需要将数码管的引脚连接到51单片机的输出引脚上，并设置相应的输出模式和电平。

然后通过程序来控制输出引脚的电平，从而控制数码管的亮灭。

实验步骤如下：1.连接电路：首先将51单片机与数码管进行连接。

根据具体的实验条件，选择合适的数码管和电路图。

2.编写程序：使用51单片机的编程软件（如Keil C等），编写控制数码管的程序。

程序应该包括初始化引脚、设置输出模式和控制引脚电平等内容。

3.烧录程序：将编写好的程序烧录到51单片机的程序存储器中。

通过编程软件将程序下载到单片机中。

4.检查电路：验证电路连接是否正确。

可以通过使用示波器或万用表等工具来检查引脚的电平和波形。

5.运行实验：将电路通电，观察数码管的显示效果。

通过控制程序中的循环和延时等参数，可以实现数字的滚动显示、闪烁显示等效果。

一、实验目的1、在之前单键实验和中断控制数码管“静态”显示实验的基础上，把单键判断、数码管显示和中断结合起来编写中断程序实现单键控制一位数码管；2、在实现控制一位数码管显示的基础上用单键控制两位数码管显示。

二、实验所需器材与软件硬件：电脑、传输线、AT89S52单片机软件：编程软件Keil uVision3；读写软件MePro V5.02三、实验程序的及其分析：1、单键控制一位数码管显示主要设计思路：在中断主程序后加入单键判断键按下情况判断语句，把数码管显示程序放在中断子程序中。

当有键按下且有中断请求时，重新给数码管显示偏移地址赋值，从而改变显示内容。

程序：ORG 0000HAJMP MAIN ；转向主程序ORG 001BH ；中断矢量地址AJMP T_INT ；转向中断服务程序MAIN: ；主程序标号MOV R3,#0 ；表偏移地址MOV DPTR,#TAB ；把表头地址赋值给寄存器DPTRMOV TMOD,#10H ；设定定时器工作于模式1MOV TH1,#0FEH ；定时器赋初值MOV TL1,#0EHSETB ET1 ；开中断SETB EASETB TR1 ；启动定时器LOOP1:JNB P1.4, LOOP4AJMP LOOP1LOOP4:ACALL DELAYJNB P1.4, LOOP_ADD 单键按下判断程序LOOP_ADD:INC R3CJNE R3,#10,LOOP8MOV R3,#0LOOP8: AJMP LOOP1T_INT: MOV TH1,#0FEHMOV TL1,#0EHMOV A,R3 中断程序内嵌的数码管显示程序MOVC A,@A+DPTRMOV P0,AMOV P2,#11111110BRETITAB:DB 0C0H,0F9H,0A4H,0B0H ,99H,92H,82H,0F8H ；表内容DB 80H,90HDELAY:MOV R5,#64HLOOP5:MOV R7,#0FFHLOOP6:NOPNOP 用于单键按下防抖动的延时程序DJNZ R7,LOOP6DJNZ R5,LOOP5RET2、单键控制两位数码管显示设计思路：用两个寄存器分别存放数码管显示的个位和十位，并且在数码管显示程序中用移位指令对数码管的位码进行移位，使每次执行中断程序时显示一位数，循环两次中断程序后“静态”显示两位数字。

单片机数码管动态显示实验报告单片机数码管动态显示实验程序(汇编)单片机数码管动态显示实验程序org 00hajmp headorg 0030hhead:mov sp,#0070hnum equ p0 ;p0口连接数码管reset:mov dptr ,#tabmov r0,#4sh:acall show_tabcall dptr_adddjnz r0,shmov r0 ,#4sjmp resetdptr_add:inc dptrinc dptrinc dptrinc dptrrettab :db0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,88H,83H,0C6H,0A1H,86H,8EH;;;;;;;;;;;;;;;;;;;;; 函数的功能是用来动态显示dptr上的四个数据 ;;;;;;;;;;;;;;;;;;;;;; show_tab:clr amov r2,#0mov r3,#148mov p2,#238loop:movc a,@a+dptrmov num ,aacall delay_5msinc r2mov a,r2;调用片选函数前注意A的变化acall select_movcjne r2,#4,loopmov r2,#0clr adjnz R3,loopret;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;;;;;select_mov:;p2的初值238push 0e0hmov a,p2rl amov p2,apop 0e0hretdelay_5ms:mov r6,#5signed_5ms:call delay_1msdjnz r6,signed_5msret篇二:单片机动态数码显示设计实验报告微机原理与接口技术实验报告实验题目:指导老师:班级:计算机科学与技术系姓名:动态数码显示设计2014年 12月3日实验十三动态数码显示设计一、实验目的1.掌握动态数码显示技术的设计方法。

51单片机数码管显示实验实验内容:1)编写程序让8只数码管初始显示0,每隔大约1s加1显示(可以用延时函数实现),到数码管显示9后,再从0开始显示,如此循环反复。

2)C语言程序#include<reg52.h>#define uint unsigned intvoid display();void num();int i;unsigned char code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8, 0x80,0x90,0x88,0x83, 0xc6,0xa1,0x86,0x8e}; //共阳极数码管0-F编码表void delayms(uint);void main(){while(1){num();display();}}void display(){P2=0xff;//消隐P0连接段选,P1节位选P1=0x00;//8个数码管同时显示P2=table[i];//数码管显示数码0 delayms(1000);//延时5ms}void num(){if(i<9)i++;elsei=0;}void delayms(uint x){uint i,j;for(i=0;i<x;i++)for(j=0;j<110;j++);}3)汇编语言:ORG 0000HLJMP MAINORG 0100H;P2连接段选,P1节位选MAIN: MOV P1,#00H ;所有的数码管都显示MOV R2,#00H ;从0开始显示LOOP: MOV A,R2 ;为下面的基址加变址寄存器寻址方式做准备MOV DPTR,#TAB1 ;把数组的首地址赋给DPTRMOVC A,@A+DPTR ;取数组中的数字MOV P2,A ;把取得的值送给P0口显示ACALL DELAY ;延时一会INC R2 ;为取下一个数加一CJNE R2,#10,LOOP ;只要数小于10就继续循环显示MOV R2,#00H ;如果加到10后重新从0开始LJMP LOOP ;进入循环函数;****************************************** TAB1: DB 0C0H,0F9H,0A4H,0B0H,99H; 数组DB 92H,82H,0F8H,80H,90HRET;****************************************** DELAY: MOV R3,#3 ;延时函数DE1: MOV R4,#0FFHDE2: MOV R5,#0FFHDJNZ R5,$DJNZ R4,DE2DJNZ R3,DE1RET;*************************************************END(3)编写程序学习数码管的动态显示,让8只数码管从从左往右显示1、2、3……8。

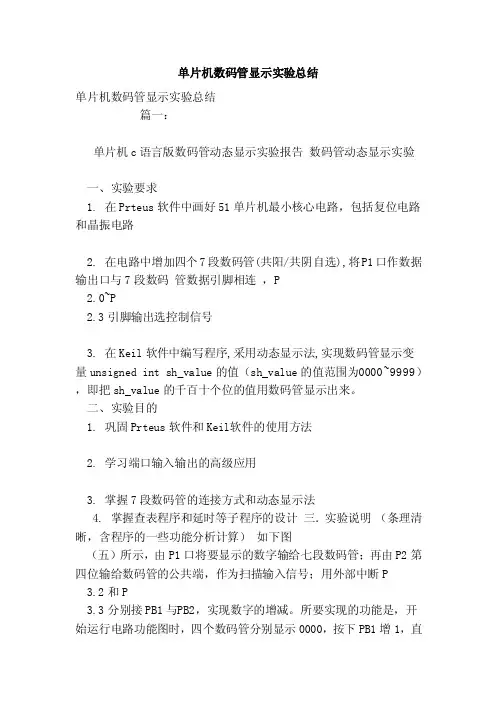

单片机数码管显示实验‎总结单片机数码管显‎示实验总结‎篇一：‎单片机c语‎言版数码管动态显示实‎验报告数码管动态显‎示实验一、实‎验要求1. ‎在Prteus软件中‎画好51单片机最小核‎心电路，包括复位电路‎和晶振电路‎2. 在电路中增加四‎个7段数码管(共阳/‎共阴自选),将P1口‎作数据输出口与7段数‎码管数据引脚相连‎，P2.0~P‎2.3引脚输出‎选控制信号‎3. 在Keil软件‎中编写程序,采用动态‎显示法,实现数码管显‎示变量unsigne‎d int sh_v‎a lue的值（sh_‎v alue的值范围为‎0000~9999）‎，即把sh_valu‎e的千百十个位的值用‎数码管显示出来。

‎二、实验目的‎ 1. 巩固Prt‎e us软件和Keil‎软件的使用方法‎ 2. 学习端口输‎入输出的高级应用‎3. 掌握7段‎数码管的连接方式和动‎态显示法4‎.掌握查表程序和延‎时等子程序的设计三‎．实验说明（条理清‎晰，含程序的一些功能‎分析计算）如下图‎（五）所示，由P‎1口将要显示的数字输‎给七段数码管；再由P‎2第四位输给数码管的‎公共端，作为扫描输入‎信号；用外部中断P‎ 3.2和P‎3.3分别接PB1与‎P B2，实现数字的增‎减。

所要实现的功能是‎，开始运行电路功能图‎时，四个数码管分别显‎示0000，按下PB‎1增1，直到9999‎回到0000，相反按‎下PB2减1，直到0‎000回到9999。

‎在算相关数据时，由‎于要显示个十百千的不‎同数字，要调用dis‎p函数，disp[‎0]=sh/1000‎; //显示千位的值‎disp[1]=s‎h%1000/100‎; //显示百位的值‎disp[2]=s‎h%100/10; ‎//显示十位的值 d‎i sp[3]=sh%‎10; //显示个位‎的值本实验需要用到‎I E寄存器与TCN寄‎存器。

四、硬‎件原理图及程序设计‎（一）硬件原理‎图设计图（五‎）开始运行prte‎u s，四个数码管显示‎0000，按下PB1‎数码管增1，按下PB‎2数码管减1。

单片机实验报告——LED数码管显示实验引言单片机是一种基础的电子元件，作为电子专业的学生，学习单片机编程是必不可少的。

在单片机编程实验中，学习如何使用IO口驱动LED数码管显示是重要的一部分。

在此次实验中，我们用到的是STM32F103C8T6单片机，与之相配套的是LED数码管、杜邦线等元件，并利用Keil uVision5软件进行编程操作。

本文的目的是通过实验与实验数据的分析说明单片机控制LED数码管的方法，希望对单片机初学者有所帮助。

实验原理1.LED数码管简介LED数码管是利用发光二极管实现数字和字母的显示，其外观形式有共阳和共阴两种。

共阳型数码管的共阳端是接在公共的端子上，数字和字母的每一个元素（即1、2、3、4、5、6、7、8、9、A、B、C、D、E、F）的生命延伸出去，称为”高”电平；共阴型数码管的共阴端是接在公共的端子上，数字和字母的每一个元素的生命也是分别延伸出去，但称为”低”电平。

2.STM32F103C8T6单片机STM32F103C8T6单片机是一款功能完备的32位MCU产品，它具有高性能，低功耗的特点，可广泛应用于许多硬件系统。

此次实验所需的LED数码管的显示量是5个（共阳型），因此我们只需要5个IO口即可将STM32F103C8T6单片机与LED数码管连接起来。

实验材料STM32F103C8T6单片机、LED数码管、杜邦线、电容、电阻、面包板等。

实验步骤1.硬件连接：将LED数码管的针脚连接到单片机的IO口，如下图所示：其中P0-P4分别代表数字0-4，PE2口作为LED点亮控制口，分别接入面包板中。

2.软件设置：使用Keil uVision5进行程序编写，将代码下载到单片机控制器内，开启电路，即可观察到LED数码管上的数字进行了变化。

代码如下所示：实验结果将程序下载到开发板后，启动单片机，即可看到红色LED数码管逐个显示从0-9的数字。

达到9后又从0开始循环。

实验过程及结论本次实验中彻底了解到了用单片机控制LED数码管的方法，单片机控制LED数码管变化是通过选中不同的IO口来完成的，利用Keil uVision5软件可以完成程序编写。

数码管静态显示实验,单片机实验报告数码管静态显示实验一．实验目的 1.熟悉数码管的功能和使用。

2.熟悉延时子程序的编写和使用。

3.初步熟悉单片机软硬件设计方法。

二．实验仪器计算机、Keil 编程环境、普中下载软件、单片机开发实验仪。

三．实验原理与内容P0 口做输出口，接一个共阳极数码管，要求循环显示。

共阳极数码管字形表（0，1，2，3，4，5，6，7，8，9，A,B,C,D,E,F,-共17 个字形码）0C0H,0FCH,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,88H,83H,0C6H,0 A1H,86H,8EH,0BFH。

四 . 实验线路及原理五 . 注意事项1．安装实验仪时，先接通讯串口线，再开电源开关。

2．实验过程中，在进行接插线操作时，必须先关闭电源。

六 . 实验步骤1、主机连线说明：JP10 单片机0 P0 口（8 8 位）JP3 共阳极数码管七 . 实验步骤2．打开 Keil 编程软件编写程序，并进行汇编产生HEX 文件。

（1）流程图(2)汇编源程序ORG 00H LJMP MAIN ;初始位置直接跳转MAIN 主程序START; MOV R2,#0 ;赋值R2=0 MOV R5,#17;赋值 R5=17 MAIN: MOV DPTR,#TAB;将 TAB 地址传送给数据指针MOV A,R2 ;赋值累加器 A=0 MOVC A,@A+DPTR;将数组第 A+1 的数据赋值 A MOV P0,A ;赋值 P0 数据的数据INC R2 ;R2 加一LCALL DELAY ;调用延时子程序DJNZ R5,MAIN ;R5 减一不为0 跳转主程序MAIN JMP START ;跳转 START RET DELAY: MOV R0,#5 ;延时子程序DL2: MOV R7,#200 DL1: MOV R6,#250DJNZ R6,$ DJNZ R7,DL1 DJNZ R0,DL2 TAB:DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,88H,83H,0C6H,0 A1H,86H,8EH, END （1） C 语言源程序#include #define uint unsigned int Uint table [ ]= （0xC0,0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90, 0x88, 0x83, 0xC6, 0xA1, 0x86, 0x8E, 0xBF ）Void delay (int z) { int x,y; for (x=z;x>0;x--) for (y=100;y>0;i++) } Void main ( ) {int i ;While (1) {for (i=0;i<17;i++) { P0=table [i]; delay (1000) // 延时 } } } 3．点击普中下载软件，检查设置是否正确，然后下载到实验仪的单片机中。

单片机实验报告，数码管显示实验目的1、掌握数码管动态扫描显示的原理和编程实现方法；2、掌握软件延时程序的使用。

实验任务利用数码管动态显示，设计一个两位秒表，计时0-59，时间到了显示“FF”，使用软件延时实现。

实验原理数码管动态显示的连接方式是将所有数码管的段码a、b、c、d、e、f、g、dp的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制。

所谓动态扫描显示，即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。

具体过程是：当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是哪个数码管会显示出字形，取决于单片机对位选通COM端电路的控制，所以只要将需要显示的数码管的位选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。

通过分时轮流控制各个数码管的COM端，就使各个数码管轮流受控显示，这就是动态驱动。

在轮流显示过程中每位数码管的点亮时间为2ms左右，由于人的视觉暂留现象及发光极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感。

实现延时通常有两种方法：一种是硬件延时，这需要用到单片机的定— 1 —时器，这种方法可以提高CPU的工作效率，也能做到精确控制时间，此方法将在实验四中再学习；另一种方法是软件延时，这种方法主要采用循环体进行。

可以采用for循环以及for循环嵌套的方式达到粗略的长时间延时，利用Keil软件可以调试和观察for语句的延时时间。

实验结果：总结：本次实验我很好的复习了有关C语言的相关语句知识点，合理的运用到了单片机的程序编码中去，但实验过程中，也出现了很多问题。

比如在运行过程中，数码管会乱码，检查后发现是扫描信号端口错误，将扫描信号端口顺序调换，重新运行则解决了乱码问题。

共阴数码管电路0到15的显示参数代码表要记清楚。

单片机led数码管的静态控制显示方式实验报告开发环境：
本实验使用的是Keil uV5，MCU为STC89C52RC，和四位数码管模块。

实验目的：
本次实验是静态控制数码管显示，目的是使用单片机控制四位数码管上显示一个数字。

实验准备：
硬件：STC89C52RC单片机模块，4位数码管模块；
软件：Keil uV51.3 + STC-ISP软件；
实验原理：
单片机控制数码管显示，需要使用三个管脚控制，分别为A，B，C，当A为高电平时，B和C同时为低电平时，这时显示第一个数字；当B为高电平时，A和C同时为低电平时，这时显示第二个数字；当C为高电平时，A和B同时为低电平时，这时显示第三个数字。

实验步骤：
1. 设计电路：确定STC89C52RC控制四位数码管控制连接。

2. 安装软件：安装Keil uV5以及STC-ISP软件。

3. 编程：根据原理进行程序编写，编写完整的显示代码，实现任意数字的显示。

4. 烧录：将编写的程序通过STC-ISP软件烧录，然后重新启动单片机。

5. 测试：当烧写完成，四位数码管显示正确且稳定时，表示实验测试成功。

实验结果：
实验成功，STC89C52RC控制四位数码管显示正确且稳定。

实验结论：
实验证明，基于STC89C52RC芯片，通过编写程序，可以实现不同数字或字母在四位
数码管上的显示，达到定量和定性的要求。

单片机数码管显示实验心得
一、实验介绍
本次实验是单片机数码管显示实验，通过单片机控制数码管的显示，
学习单片机的基本操作和编程技巧。

二、实验器材
1. 单片机开发板
2. 数码管模块
3. 杜邦线
三、实验原理
数码管是一种数字显示器件，由多个发光二极管组成。

常见的数码管
有共阳极和共阴极两种类型。

共阳极数码管的所有阳极都连接在一起，而共阴极数码管的所有阴极都连接在一起。

在控制数码管时，需要根
据具体情况选择合适的驱动方式。

四、实验步骤
1. 连接硬件：将数码管模块与单片机开发板通过杜邦线连接。

2. 编写程序：使用Keil C51软件编写程序，实现对数码管的控制。

3. 下载程序：将程序下载到单片机开发板中。

4. 调试程序：通过调试工具观察程序运行情况，并进行调试修改。

五、编程要点
1. 数字转换：将需要显示的数字转换为对应的七段码。

2. 位选控制：根据具体情况选择共阳极或共阴极驱动方式，并实现位选控制。

3. 时序控制：通过延时函数或定时器实现数码管的动态显示效果。

六、实验心得
本次实验让我深入了解了单片机的基本操作和编程技巧，对数码管的控制有了更深入的了解。

在编写程序过程中，我遇到了一些问题，如数字转换不正确、位选控制不准确等，通过查阅资料和调试程序最终得以解决。

同时，在进行实验前需要认真检查硬件连接是否正确，避免出现连接错误导致无法正常工作的情况。

总之，本次实验让我收获颇丰，对单片机编程有了更深入的理解和掌握。

数码管的动态显示实验报告一、实验目的1、了解数码管的工作原理和显示方式。

2、掌握数码管动态显示的编程方法和技巧。

3、通过实验，提高对数字电路和单片机编程的综合应用能力。

二、实验原理数码管是一种常用的数字显示器件，分为共阴极和共阳极两种类型。

共阴极数码管的阴极连接在一起并接地，当阳极接高电平时，对应的段点亮；共阳极数码管则是阳极连接在一起并接电源，当阴极接低电平时，对应的段点亮。

动态显示是指依次快速地轮流点亮多个数码管，利用人眼的视觉暂留效应，使人感觉多个数码管同时稳定地显示不同的数字。

在动态显示中，需要通过控制数码管的位选和段选信号来实现数字的显示。

三、实验设备1、单片机开发板2、电脑3、编程软件四、实验步骤1、硬件连接将数码管与单片机的 I/O 口进行连接，确定位选和段选的引脚。

连接好电源和地线，确保电路连接正确无误。

2、软件编程选择合适的编程语言，如 C 语言。

定义数码管的引脚和相关的控制变量。

编写数码管显示的函数，包括位选函数和段选函数。

在主函数中，通过循环调用显示函数，实现数字的动态显示。

3、编译下载使用编程软件对编写的程序进行编译，检查是否有语法错误。

将编译成功的程序下载到单片机开发板中。

五、实验程序｀｀｀cinclude ＜reg52h> ／／包含 52 系列单片机的头文件／／数码管段选引脚定义sbit SEG_A ＝ P2^0;sbit SEG_B ＝ P2^1;sbit SEG_C ＝ P2^2;sbit SEG_D ＝ P2^3;sbit SEG_E ＝ P2^4;sbit SEG_F ＝ P2^5;sbit SEG_G ＝ P2^6;sbit SEG_DP ＝ P2^7;／／数码管位选引脚定义sbit BIT1 ＝ P1^0;sbit BIT2 ＝ P1^1;sbit BIT3 ＝ P1^2;sbit BIT4 ＝ P1^3;／／显示数字 0 9 的段码unsigned char code SEGMENT_CODE ＝｛0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90｝；／／数码管位选函数void SelectBit(unsigned char bit)｛switch （bit)｛case 1:BIT1 ＝ 0; BIT2 ＝ 1; BIT3 ＝ 1; BIT4 ＝ 1; break;case 2:BIT1 ＝ 1; BIT2 ＝ 0; BIT3 ＝ 1; BIT4 ＝ 1; break;case 3:BIT1 ＝ 1; BIT2 ＝ 1; BIT3 ＝ 0;BIT4 ＝ 1;break;case 4:BIT1 ＝ 1;BIT2 ＝ 1;BIT3 ＝ 1;BIT4 ＝ 0;break;｝｝／／数码管段选函数void SelectSegment(unsigned char num)｛SEG_A ＝（num ＆ 0x01)？ 1 ： 0; SEG_B ＝（num ＆ 0x02)？ 1 ： 0; SEG_C ＝（num ＆ 0x04)？ 1 ： 0; SEG_D ＝（num ＆ 0x08)？ 1 ： 0; SEG_E ＝（num ＆ 0x10)？ 1 ： 0;SEG_F ＝（num ＆ 0x20)？ 1 ： 0; SEG_G ＝（num ＆ 0x40)？ 1 ： 0; SEG_DP ＝（num ＆ 0x80)？ 1 ： 0;｝／／主函数void main(）｛unsigned char i, num ＝ 0;while （1)｛for （i ＝ 1; i ＜＝ 4; i+＋）｛SelectBit(i)；SelectSegment(SEGMENT_CODEnum)；num+＋；if （num ＝＝ 10)num ＝ 0;delay_ms(5)；／／适当的延时，以实现稳定显示｝｝｝｀｀｀六、实验现象与结果在实验中，当程序下载到单片机开发板后，数码管依次快速地显示数字 0 到 9，循环往复。

单片机实验报告二-数码管显示实验摘要：本实验使用单片机控制数码管的显示，在实验过程中通过学习单片机的GPIO口的编程，调试程序、调节电路来达到正确的显示效果。

最终按照要求实现了单片机控制数码管的计数器。

关键词：单片机、数码管、GPIO口、计数器一、实验介绍数码管是一种介于机械仪表和液晶显示器之间的电子显示器件，广泛应用于计时器、计数器、仪表等电子产品中。

本实验旨在通过单片机控制数码管的显示来加深对GPIO口的使用和调试程序的理解，同时了解数码管的原理。

本实验主要分为两部分：数码管显示基础实验和数码管控制开关实验。

通过这两部分的实验可以了解数码管的工作原理和单片机的基本控制方式。

二、实验原理2.1 数码管的基本原理数码管显示器将数字显示为一组符号，例如“0”到“9”。

表示不同数字的符号被编码成一个数字码。

七段数码管用一个七段数码字母来表示数字，如下表所示：| 数字 | a | b | c | d | e | f | g || ---- | - | - | - | - | - | - | - || 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 || 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 || 2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 || 3 | 1 | 1 | 1 | 1 | 0 | 0 | 1 || 4 | 0 | 1 | 1 | 0 | 0 | 1 | 1 || 5 | 1 | 0 | 1 | 1 | 0 | 1 | 1 || 6 | 0 | 0 | 1 | 1 | 1 | 1 | 1 || 7 | 1 | 1 | 1 | 0 | 0 | 0 | 0 || 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 || 9 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |通过控制数码管的七个LED灯的亮灭，可以实现不同符号显示。

51单片机数码管显示实验报告实验目的：1.学习51单片机的编程方法和硬件连接方法；2.掌握使用51单片机驱动数码管显示的方法。

实验器材：1.51单片机开发板；2.公共阳极共阳向数码管一个；3.若干杜邦线。

实验原理：数码管是一种数字显示器件，由7个发光二极管和若干个选通器件构成。

每个发光二极管可以发出两种颜色的光，通常使用红色和绿色。

这篇实验报告以共阳数码管为例，共阳数码管的每个发光二极管的阳极都连接到电源VCC上，而七个阴极分别用来选择一些数字进行显示。

当要选择一些数码管显示时，需要对对应的阴极进行低电平使能，而使能其他阴极保持高电平，这样就可以通过控制每个数码管的阴极低电平使能来选择要显示的数字。

实验步骤：1.将51单片机开发板上的数码管连接到51单片机开发板的P1口和P0口上，连接方式如下图所示：```-----------------VCC-P0.0--，a，-----------------P0.1--，b，------P0.2--，c，---，数字2P0.3--，d，------P0.4--，e，------P0.5--，f，---，数字1P0.6--，g，------P0.7--，h，-----------------------P1.0P1.1```2. 在Keil µVision中新建工程，编写程序。

3.利用P0口控制数码管的阴极，利用P1口选择数码管要显示的数字。

4.在主程序中循环选择每个数码管，并通过P0口设置要显示的数字。

实验结果：```---------------------------------P1.0P1.1P0.6P0.7空空数字2数字1abcdefgh---------------------------------```实验结论：通过本次实验，学习了51单片机的编程方法和硬件连接方法，并掌握了使用51单片机驱动数码管显示的方法。

同时，还了解了数码管的工作原理和编程的基本步骤。

单片机数码管显示实验单片机数码管显示实验一、实验目的本实验旨在通过单片机控制数码管显示，掌握单片机的基本操作和数码管显示原理，培养实践能力和创新意识。

二、实验原理1.单片机基本原理单片机是一种微型计算机，广泛应用于各种嵌入式系统中。

它具有体积小、功耗低、功能强大、可靠性高等优点。

本实验采用常见的8051单片机进行操作。

2.数码管显示原理数码管是一种常见的电子显示器件，可以显示数字和某些特定字符。

它由多个LED段组成，通过控制不同段的亮灭来显示不同的数字或字符。

本实验采用共阴极数码管进行显示。

三、实验步骤1.硬件准备（1）选择合适的单片机开发板和数码管；（2）连接数码管的阳极和单片机的某个端口；（3）连接数码管的各个段到单片机的其他端口；（4）连接电源和地线。

2.程序编写使用单片机开发软件（如Keil）编写程序，控制数码管显示不同的数字或字符。

程序中需要定义数码管的段码，以及选择要显示的数字或字符。

3.调试与测试将程序下载到单片机中，接通电源，观察数码管是否正常显示。

如果出现问题，检查硬件连接是否正确，或者修改程序中的控制逻辑。

四、实验结果与分析在本实验中，我们成功地实现了数码管的显示。

通过编写程序，我们可以控制数码管显示不同的数字和字符。

例如，我们可以编写一个循环程序，让数码管依次显示0-9的数字，或者某个特定的字符。

通过实验，我们深入了解了单片机的操作和数码管显示原理。

在实践中，我们需要注意硬件连接的正确性，以及控制程序的逻辑性。

如果硬件连接不正确，可能会导致数码管无法正常显示；如果程序逻辑有误，则可能导致显示的数字或字符不正确。

因此，我们需要认真检查硬件连接和程序逻辑，确保实验结果的准确性。

五、实验总结与展望本实验通过单片机控制数码管显示，使我们对单片机的操作和数码管显示原理有了更深入的了解。

在实验过程中，我们需要注意硬件连接的正确性和程序逻辑的准确性。

通过不断调试和测试，我们可以提高自己的实践能力和创新意识。

一、实验目的1. 理解数码管的工作原理及驱动方式。

2. 掌握51单片机控制数码管显示的基本方法。

3. 学会使用动态扫描显示技术实现多位数码管的显示。

4. 提高编程能力和实践操作能力。

二、实验原理数码管是一种常用的显示器件，它由多个发光二极管（LED）组成，可以显示数字、字母或其他符号。

根据LED的连接方式，数码管可分为共阴极和共阳极两种类型。

本实验使用的是共阳极数码管。

51单片机控制数码管显示的基本原理是：通过单片机的I/O口输出高低电平信号，控制数码管的各个段（a-g）的亮灭，从而显示相应的数字或符号。

动态扫描显示技术是将多个数码管连接到单片机的I/O口，通过快速切换各个数码管的显示状态，实现多位数码管的显示。

三、实验器材1. 51单片机实验板2. 共阳极数码管3. 电阻、电容等元件4. 仿真软件（如Proteus）5. 编译器（如Keil）四、实验步骤1. 搭建电路：按照实验原理图连接51单片机、数码管和电阻等元件。

2. 编写程序：使用Keil软件编写控制数码管显示的程序。

程序主要包括以下部分：a. 初始化：设置单片机的工作状态，配置I/O口等。

b. 显示函数：根据需要显示的数字或符号，控制数码管的各个段亮灭。

c. 动态扫描函数：实现多位数码管的动态显示。

3. 编译程序：将编写好的程序编译成机器码。

4. 仿真测试：使用Proteus软件对程序进行仿真测试，观察数码管的显示效果。

5. 实验验证：将程序烧录到51单片机实验板上，进行实际测试。

五、实验结果与分析1. 实验结果：通过仿真测试和实际测试，数码管能够正确显示0-9的数字。

2. 结果分析：实验结果表明，51单片机可以成功地控制数码管显示数字。

动态扫描显示技术能够有效地实现多位数码管的显示，提高了显示效率。

六、实验总结1. 通过本次实验，我们掌握了51单片机控制数码管显示的基本方法，提高了编程能力和实践操作能力。

2. 动态扫描显示技术能够有效地实现多位数码管的显示，提高了显示效率。

单片机数码管动态显示实验报告实验名称：单片机数码管动态显示实验实验目的：1.了解数码管的动态显示原理；2.掌握单片机控制数码管动态显示的方法；3.培养对数字信号处理的能力。

实验器材：1.STC89C52单片机开发板；2.DC560A数码管模块；3.连接线。

实验原理：数码管是由多个发光二极管组成的，每个数字在数码管上的显示方式是通过快速地轮流点亮数码管的每个段来实现的。

在本实验中，采用时分复用的方法控制数码管动态显示相关数字。

实验步骤：1.连接单片机和数码管模块。

将数码管的共阳或共阴引脚分别连接到单片机的相应IO口上，并接上合适的电阻。

将数码管的A~G引脚连接到单片机的相应IO口上。

2.编写程序代码。

程序主要功能是通过切换数码管的显示段和位，实现数码管动态显示。

4.打开电源，观察行程显示的效果。

实验结果：在实验中，通过编写程序控制单片机，成功实现了数字的动态显示。

数码管能够按顺序显示出所要显示的数字，并且在多个数码管之间进行切换，显示效果非常理想。

实验分析：1.数码管动态显示的原理是通过快速地轮流点亮每个段来实现的。

这个过程发生的速度非常快，人眼无法察觉到。

2.单片机的IO口输出高或低电平，控制数码管的亮灭。

通过逐位切换和循环控制，实现了数字的动态显示。

3.单片机的频率和控制方式对动态显示效果有一定影响。

适当调整程序中的延时时间和控制方式，可以改变数码管的显示效果。

实验总结：本实验通过对单片机数码管动态显示的实现，加深了对数码管原理和单片机控制的认识。

掌握了数字信号动态显示的基本原理和方法。

在今后的学习和工作中，这将有助于对数字信号处理和显示技术的更深入理解和应用。

实验拓展：可以尝试在实验中通过按键按下的方式改变数码管显示的数字，进一步扩展单片机的应用范围和实用性。

此外，还可以尝试改变数码管的显示效果，比如实现数码管的闪烁、呼吸灯等特殊效果。

这将对单片机的编程和数码管的控制提出更高的要求，同时也增加了实验的趣味性和实用性。
