水污染源在线监测系统安装技术规范HJT353--2007

水污染源在线监测系统安装技术规范HJT353--2007

水污染源在线监测系统安装技术规范HJT353--2007本标准规定了水污染源在线监测系统中仪器设备的主要技术指标和安装技术要求，以及监测站房建设的技术要求和仪器设备的调试、试运行技术要求。

此标准适用于安装于水污染源的CODCr水质在线自动监测仪、TOC水质自动分析仪、UV 吸收水质自动在线监测仪、氨氮水质自动分析仪、总磷水质自动分析仪、pH水质自动分析仪、温度计、流量计、水质自动采样器、数据采集传输仪的设备选型、安装、调试、试运行和监测站房的建设。

本标准引用了多个规范性文件，如GB 水质化学需氧量的测定重铬酸盐法、GB 自动化仪表工程施工及验收规范、GB 电气装置安装工程电缆线路施工及验收规范等。

术语和定义中，水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的仪器，包括CODCr水质在线自动监测仪、TOC水质自动分析仪、UV吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等。

水污染源在线监测系统由水污染源在线监测站房和水污染源在线监测仪器组成，而超声波明渠污水流量计则是其中的一种。

该设备用于测量明渠出流及不充满管道的各类污水流量。

它采用超声波发射波和反射波的时间差测量标准化计量堰（槽）内的水位，并通过变送器用ISO流量标准计算法换算成流量。

电磁流量计是一种利用法拉第电磁感应定律制成的测量导电液体体积流量的仪表。

水质自动采样器是一种污水取样装置，具有智能控制器、采样泵、采样瓶和分样转臂，可以设定程序按照时间、流量或外部触发命令采集单独或混合样品。

数据采集传输仪是一种工控机、嵌入式计算机、嵌入式可编程自动控制器（PAC）或可编程控制器等，用于采集各种类型监控仪器仪表的数据，并完成数据存储及与上位机数据通讯传输功能。

平均无故障连续运行时间指水污染源在线监测仪器在校验期间的总运行时间（h）与发生故障次数（次）的比值，单位为h/次。

水污染源在线监测系统验收技术规范

水污染源在线监测系统验收技术规范

水污染源在线监测系统验收技术规范HJ/T 354 —20071适用范围1.1本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2本标准适用于已安装于水污染源的化学需氧量（CODC）在线自动监测仪、总有机碳（TOC水质自动分析仪、紫外（UV吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。

2规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 6920水质pH值的测定玻璃电极法GB 7479水质铵的测定纳氏试剂比色法GB 7481水质铵的测定水杨酸分光光度法GB 11893水质总磷的测定钼酸铵分光光度法GB 11914水质化学需氧量的测定重铬酸盐法GB 50093- 2002自动化仪表工程施工及验收规范GB 50168- 92电气装置安装工程电缆线路施工及验收规范HBC 6-2001环境保护产品认定技术要求化学需氧量（CODCr在线自动监测仪HJ/T 15 —1996超声波明渠污水流量计HJ/T 70高氯废水化学需氧量的测定氯气校正法HJ/T 96 —2003 pH水质自动分析仪技术要求HJ/T 101 —2003氨氮水质自动分析仪技术要求HJ/T 103 —2003总磷水质自动分析仪技术要求HJ/T 104 —2003总有机碳（TOC水质自动分析仪技术要求HJ/T 191 —2005紫外（UV吸收水质自动在线监测仪技术要求HJ/T 212 —2005污染源在线自动监控（监测）系统数据传输标准JB/T 9248 —1999电磁流量计ZBY 120工业自动化仪表工作条件温度、湿度和大气压力3术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCT在线自动监测仪、总有机碳（TOC水质自动分析仪、紫外（UV吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

水污染源在线监测系统安装技术规范HJT353--2007

水污染源在线监测系统安装技术规范HJT353--2007

水污染源在线监测系统安装技术规范（HJ/T353-2007)1适用范围1.1本标准规定了水污染源在线监测系统中仪器设备的主要技术指标和安装技术要求，监测站房建设的技术要求，仪器设备的调试和试运行技术要求。

1.2本标准适用于安装于水污染源的化学需氧量（CODCr ）水质在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、氨氮水质自动分析仪、总磷水质自动分析仪、pH水质自动分析仪、温度计、流量计、水质自动采样器、数据采集传输仪的设备选型、安装、调试、试运行和监测站房的建设。

2规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093 自动化仪表工程施工及验收规范GB 50168 电气装置安装工程电缆线路施工及验收规范HBC 6-2001 环境保护产品认定技术要求化学需氧量（CODCr ）水质在线自动监测仪HJ/T 15 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96-2003 pH水质自动分析仪技术要求HJ/T 101-2003 氨氮水质自动分析仪技术要求HJ/T 103-2003 总磷水质自动分析仪技术要求HJ/T 104-2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191-2005 紫外（UV ）吸收水质自动在线监测仪技术要求HJ/T 212 污染源在线自动监控（监测）系统数据传输标准JB/T 9248 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr ）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

水污染源在线监测系统运行与考核技术规范

水污染源在线监测系统运行与考核技术规范

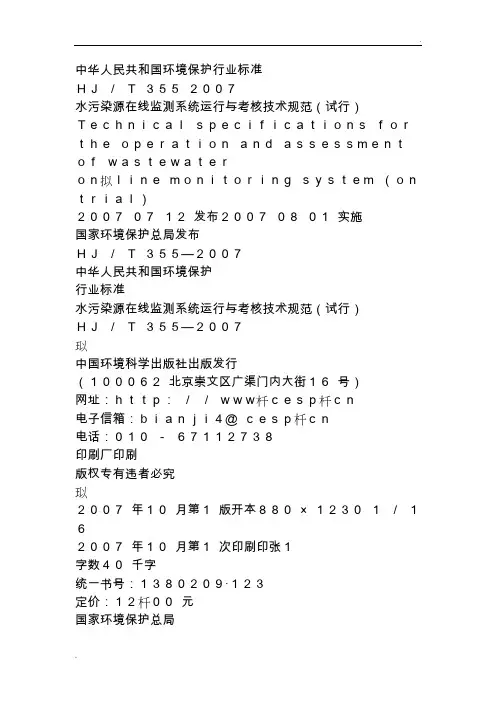

中华人民共和国环境保护行业标准ＨＪ／Ｔ３５５２００７水污染源在线监测系统运行与考核技术规范（试行）Ｔｅｃｈｎｉｃａｌｓｐｅｃｉｆｉｃａｔｉｏｎｓｆｏｒｔｈｅｏｐｅｒａｔｉｏｎａｎｄａｓｓｅｓｓｍｅｎｔｏｆｗａｓｔｅｗａｔｅｒｏｎｌｉｎｅｍｏｎｉｔｏｒｉｎｇｓｙｓｔｅｍ（ｏｎｔｒｉａｌ）２００７０７１２发布２００７０８０１实施国家环境保护总局发布ＨＪ／Ｔ３５５—２００７中华人民共和国环境保护行业标准水污染源在线监测系统运行与考核技术规范（试行）ＨＪ／Ｔ３５５—２００７中国环境科学出版社出版发行（１０００６２北京崇文区广渠门内大街１６号）网址：ｈｔｔｐ：／／ｗｗｗｃｅｓｐｃｎ电子信箱：ｂｉａｎｊｉ４＠ｃｅｓｐｃｎ电话：０１０－６７１１２７３８印刷厂印刷版权专有违者必究２００７年１０月第１版开本８８０×１２３０１／１６２００７年１０月第１次印刷印张１字数４０千字统一书号：１３８０２０９·１２３定价：１２００元国家环境保护总局公告２００７年第４９号为贯彻执行《中华人民共和国环境保护法》，保护环境，保障人体健康，促进科技进步，提高污染源自动监控管理水平，现批准《环境污染源自动监控信息传输、交换技术规范》（试行）等七项标准为国家环境保护行业标准，并予发布。

标准名称、编号如下：一、环境污染源自动监控信息传输、交换技术规范（试行）（ＨＪ／Ｔ３５２—２００７）二、固定污染源烟气排放连续监测技术规范（试行）（ＨＪ／Ｔ７５—２００７）三、固定污染源烟气排放连续监测系统技术要求及检测方法（试行）（ＨＪ／Ｔ７６—２００７）四、水污染源在线监测系统安装技术规范（试行）（ＨＪ／Ｔ３５３—２００７）五、水污染源在线监测系统验收技术规范（试行）（ＨＪ／Ｔ３５４—２００７）六、水污染源在线监测系统运行与考核技术规范（试行）（ＨＪ／Ｔ３５５—２００７）七、水污染源在线监测系统数据有效性判别技术规范（试行）（ＨＪ／Ｔ３５６—２００７）以上标准为指导性标准，自２００７年８月１日起实施，由中国环境科学出版社出版，标准内容可在国家环保总局网站（ｗｗｗ．ｓｅｐａ．ｇｏｖ．ｃｎ／ｔｅｃｈ／ｈｊｂｚ／ｂｚｗｂ）查询。

水污染源在线监测系统验收技术规范HJT354--2007

水污染源在线监测系统验收技术规范HJT354--2007

水污染源在线监测系统验收技术规范HJ/T 354－20071 适用范围1.1 本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2 本标准适用于已安装于水污染源的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。

2 规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 6920 水质 pH值的测定玻璃电极法GB 7479 水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893 水质总磷的测定钼酸铵分光光度法GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收规范GB 50168－92 电气装置安装工程电缆线路施工及验收规范HBC 6－2001 环境保护产品认定技术要求化学需氧量（CODCr）在线自动监测仪HJ/T 15－1996 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96－2003 pH水质自动分析仪技术要求HJ/T 101－2003 氨氮水质自动分析仪技术要求HJ/T 103－2003 总磷水质自动分析仪技术要求HJ/T 104－2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191－2005 紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 212－2005 污染源在线自动监控（监测）系统数据传输标准JB/T 9248－1999 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3 术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

水污染源在线监测规范-国家

水污染源在线监测规范-国家
2. 工作温度和湿度 3. 备用电源 4. 数据存储（格式、数据类别、
存储量、读取方便） 5. 模拟量输入 6. 数字量输入
仪器设备主要技术指标——数据采集传输仪
7. 继电器输出
8. 通信串行接口 9. 内部时钟
10. 通信波特率
11. 人机界面 12. 总体平均无故障连续运行时间 13. 基本功能要求
差值
6.50
7.00
7.50
8.00
8.50
9.00
9.50
pH

pH在线监测仪实测数据与实验室分析结果间的差值范围必须≤±0.5pH。
仪器设备主要技术指标——温度计
１．方法原理： 铂电阻或热电偶测量法。
２．测量范围：
0~100℃，精度0.1℃。 ３．安装方式： 插入式。
仪器设备主要技术指标——流量计
水污染源在线监测系统的验收—— 监测站房验收

监测站房应做到专室专用。站房应密闭，安装空 调，保证室内清洁，环境温度、相对湿度和大气 压等应符合ZBY 120-83的要求 . 监测用房内应有合格的给、排水设施，应使用自 来水清洗仪器及有关装置。 监测用房应有完善、规范的接地装置和避雷措施， 防盗和防止人为破坏的设施。
仪器设备主要技术指标——总磷水质自动分析仪
１．方法原理：
将水样用过硫酸钾氧化分解后，用钼锑抗分光光度 法测定。氧化分解方式主要有三种：水样在120℃、 30min加热分解；水样在120℃以下紫外分解；水样在 100℃以下氧化电分解。
使用其他方法原理的总磷水质自动分析仪，其各项 性能指标应满足本标准的相关要求。 ２．测定范围：0～50mg/L ３．性能要求：实际水样比对试验80%相对误差值应不大于 ±15％，其它各项性能指标应满足 HJ/T 103 要求。

水污染源在线监测规范-国家


分 析 仪 安 装
采 样 装 置 安 装
积 算 仪 安 装
监测站房与仪器设备安装技术要求
采样取水系统安装、现场自动分析仪安装要求
采样取水系统宜设有过滤设施，防止杂物和粗颗 粒悬浮物损坏采样泵。
氨氮水质自动分析仪采样取水系统的管路设计应 具有自动清洗功能，宜采用加臭氧、二氧化氯或 加氯等冲洗方式。应尽量缩短采样取水系统与氨 氮水质自动分析仪之间输送管路的长度。
接 地 装 置 安 装
避 雷 系 统 安 装
保
照 明 配 电 箱 安 装
塑 料 槽 板 配 线 安 装
护 管 敷 设 及 管 内 穿
插 座 、 开 关 安 装
灯 具 安 装
线
站 点 给 排 水 管 道 安 装
水 泵 安 装
超 声 波 流 量 计 安 装
电 磁 流 量 计 安 装
COD P53 PH
分 析 仪 安 装
实际水样比对试验以TOC水质自 动分析仪与 GB 11914方法（高氯废水 采用 HJ/T 70方法）作实际水样比对试 验，80%相对误差值应满足下表要求。
其它各项性能指标应满足 HJ/T 104 要求。
TOC在线监测仪
仪器设备主要技术指标——TOC水质自动分析仪
CODCr值 CODCr＜30 mg/L 30 mg/L≤CODCr<60 mg/L 60 mg/L≤CODCr<100 mg/L CODCr≥100 mg/L
监测站房与仪器设备安装技术要求 排污口设置
巴歇尔槽和超声波液位计
监测站房与仪器设备安装技术要求 监测站房建设
建设工程: 分部工程+分项工程
水污染源在线监测站建设
监测站房建造
电气安装

水污染源在线监测规范-国家

4. 水污染源在线监测系统调试 5. 水污染源在线监测系统试运行
h
4
适用范围
本标准规定了水污染源在线监测系统中仪器设备的主 要技术指标和安装技术要求，监测站房建设的技术要 求，仪器设备的调试和试运行技术要求。
本标准适用于安装于水污染源的CODCr水质在线自动 监测仪、TOC水质自动分析仪、UV吸收水质自动在 线监测仪、氨氮水质自动分析仪、总磷水质自动分析 仪、pH水质自动分析仪、温度计、流量计、水质自 动采样器、数据采集传输仪的设备选型、安装、调试、 试运行和监测站房的建设。
相对误差 ±10% ±30% ±20% ±15%
h
11
仪器设备主要技术指标——UV吸收水质自动在线监测仪
１．方法原理：单波长、多波长、扫描型
２．测定范围：
标准溶液浓度与换算成1m光程的吸光度呈线性的 范围。最小测定范围为0~20m-1，最高测定范围可达 0~250m-1或更高。
３．性能要求：
实际水样比对试验以UV吸收水质自动在线监测仪 与GB11914方法（高氯废水采用 HJ/T 70方法）作实际 水样比对试验，80%相对误差值应满足表1的要求。
COD在线监测仪
h
7
仪器设备主要技术指标——CODCr水质在线自动监测仪
CODCr值 CODCr＜30 mg/L 30 mg/L≤CODCr<60 mg/L 60 mg/L≤CODCr<100 mg/L CODCr≥100 mg/L
相对误差 ±10% ±30% ±20% ±15%
h
8
COD在线监测仪比对误差分布图
对于排放高氯废水（氯离子浓度在1000～ 20000mg/L）的水污染源，不宜使用CODCr水质在 线自动监测仪。

水污染源在线监测系统安装技术规范HJT353

水污染源在线监测系统安装技术规范（HJ/T353-2007)1适用范围1.1本标准规定了水污染源在线监测系统中仪器设备的主要技术指标和安装技术要求，监测站房建设的技术要求，仪器设备的调试和试运行技术要求。

1.2本标准适用于安装于水污染源的化学需氧量（CODCr ）水质在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、氨氮水质自动分析仪、总磷水质自动分析仪、pH水质自动分析仪、温度计、流量计、水质自动采样器、数据采集传输仪的设备选型、安装、调试、试运行和监测站房的建设。

2规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093 自动化仪表工程施工及验收规范GB 50168 电气装置安装工程电缆线路施工及验收规范HBC 6-2001 环境保护产品认定技术要求化学需氧量（CODCr ）水质在线自动监测仪HJ/T 15 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96-2003 pH水质自动分析仪技术要求HJ/T 101-2003 氨氮水质自动分析仪技术要求HJ/T 103-2003 总磷水质自动分析仪技术要求HJ/T 104-2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191-2005 紫外（UV ）吸收水质自动在线监测仪技术要求HJ/T 212 污染源在线自动监控（监测）系统数据传输标准JB/T 9248 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr ）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

水污染源在线监测系统(CODCr、NH3-N 等)-4项技术规范(HJ 2019)

水污染源在线监测系统（CODCr、NH3-N 等）安装技术规范（HJ 353-2019）.pdf水污染源在线监测系统（CODCr、NH3-N 等）数据有效性判别技术规范（HJ 356-2019）.pdf 水污染源在线监测系统（CODCr、NH3-N 等）验收技术规范（HJ 354-2019）.pdf水污染源在线监测系统（CODCr、NH3-N 等）运行技术规范（HJ 355-2019）.pdf中华人民共和国国家环境保护标准HJ353-2019代替HJ/T353-2007水污染源在线监测系统（CODCr 、NH3-N等）安装技术规范Technical specification for installation ofwastewater on-line monitoring system(COD Cr,NH3-N et al.)（发布稿）本电子版为发布稿。

请以中国环境出版集团出版的正式标准文本为准。

2019-12-24发布2020-03-24实施生态环境部发布目次前言 (ii)1适用范围 (1)2规范性引用文件 (1)3术语和定义 (2)4水污染源在线监测系统组成 (2)5建设要求 (3)6水污染源在线监测仪器安装要求 (6)7调试要求 (7)8试运行要求 (9)附录A（规范性附录）TOC与COD Cr转换系数的确定方法 (11)附录B（资料性附录）监测站房布局图 (14)附录C（资料性附录）水污染源在线监测系统统计表 (15)附录D（资料性附录）标准计量堰（槽）安装规范 (18)附录E（资料性附录）企业排污及在线监测设备情况表 (27)附录F（资料性附录）水污染源在线监测仪器调试报告 (29)附录G（资料性附录）水污染源在线监测系统试运行报告 (33)i前言为贯彻《中华人民共和国环境保护法》和《中华人民共和国水污染防治法》，保护生态环境，保障人体健康，实施污染源污染物排放监测，规范水污染源在线监测系统的安装技术要求，制定本标准。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。



仪器设备主要技术指标——CODCr水质在线自动监测仪
1. 检测方法：光度法、化学滴
定法、库仑滴定法等。 2. 测定范围：20～2000mg/L， 可扩充。 3. 性能要求：实际水样比对试 验80%相对误差值应满足下 表要求，其它各项性能指标 应满足 HBC 6-2001要求。 COD在线监测仪
仪器设备主要技术指标——UV吸收水质自动在线监测仪
CODCr值 CODCr＜30 mg/L 30 mg/L≤CODCr<60 mg/L
相对误差 ±10% ±30% ±20% ±15%
60 mg/L≤CODCr<100 mg/L
CODCr≥100 mg/L
仪器设备主要技术指标——氨氮水质自动分析仪
仪器设备主要技术指标——总磷水质自动分析仪
１．方法原理：
将水样用过硫酸钾氧化分解后，用钼锑抗分光光度 法测定。氧化分解方式主要有三种：水样在120℃、 30min加热分解；水样在120℃以下紫外分解；水样在 100℃以下氧化电分解。
使用其他方法原理的总磷水质自动分析仪，其各项 性能指标应满足本标准的相关要求。 ２．测定范围：0～50mg/L ３．性能要求：实际水样比对试验80%相对误差值应不大于 ±15％，其它各项性能指标应满足 HJ/T 103 要求。
１．方法原理：
气敏电极法、光度法；使用其他方法原理的氨氮水质 自动分析仪，其各项性能指标应满足本标准的相关要求。
２．测定范围：
电极法为 0.05~100 mg/L；光度法为 0.05~50mg/L。
３．性能要求： 光度法零点漂移应不大于±5%，电极法和光度法的 实际水样比对试验80%相对误差值应不大于±15％，其 它各项性能指标应满足 HJ/T 101 要求。
仪器设备主要技术指标—— pH水质自动分析仪
１．测定原理：玻璃电极法。 ２．测量范围：pH 2~12 （0~40℃）。 ３．性能要求：
实际水样比对试验80%绝对误差值应不大
于 ±0.5pH，其它各项性能指标应满足 HJ/T 96 要求。
pH 在线监测仪比对误差分布图
0.60 0.50 0.40 0.30 0.20 0.10 0.00 -0.10 6.00 -0.20 -0.30 -0.40 -0.50 -0.60
仪器设备主要技术指标——UV吸收水质自动在线监测仪
１．方法原理：单波长、多波长、扫描型 ２．测定范围： 标准溶液浓度与换算成1m光程的吸光度呈线性的 范围。最小测定范围为0~20m-1，最高测定范围可达 0~250m-1或更高。 ３．性能要求：
实际水样比对试验以UV吸收水质自动在线监测仪 与GB11914方法（高氯废水采用 HJ/T 70方法）作实际 水样比对试验，80%相对误差值应满足表1的要求。 其它各项性能指标应满足 HJ/T 191要求。
4.
性能要求：
实际水样比对试验以TOC水质自 动分析仪与 GB 11914方法（高氯废水 采用 HJ/T 70方法）作实际水样比对试 验，80%相对误差值应满足下表要求。 其它各项性能指标应满足 HJ/T 104 要求。
TOC在线监测仪
仪器设备主要技术指标——TOC水质自动分析仪 CODCr值 CODCr＜30 mg/L 30 mg/L≤CODCr<60 mg/L 60 mg/L≤CODCr<100 mg/L CODCr≥100 mg/L 相对误差 ±10% ±30% ±20% ±15%
一、水污染源在线监测系统 安装技术规范 （HJ/T 353-2007）
内
1. 适用范围 2. 仪器设备主要技术指标

容
一般技术要求 水质自动分析仪技术指标 流量计要求 水质自动采样器要求 数据采集传输仪基本功能要求 企业排污口设置 监测站房要求 采样取水系统安装要求 现场水质自动分析仪安装要求
3. 监测站房与仪器设备安装技术要求

4. 水污染源在线监测系统调试 5. 水污染源在线监测系统试运行
适 用 范 围

本标准规定了水污染源在线监测系统中仪器设备的主要 技术指标和安装技术要求，监测站房建设的技术要求， 仪器设备的调试和试运行技术要求。

本标准适用于安装于水污染源的CODCr水质在线自动监 测仪、TOC水质自动分析仪、UV吸收水质自动在线监 测仪、氨氮水质自动分析仪、总磷水质自动分析仪、
pH水质自动分析仪、温度计、流量计、水质自动采样
器、数据采集传输仪的设备选型、安装、调试、试运行 和监测站房的建设。
仪器设备主要技术指标——一般要求
工作电压和频率、通信协议、相关认证、基本功能
要求。

对于TOC、UV吸收水质自动在线监测仪，须具有 将TOC数据或UV法检测结果自动换算成CODCr， 并显示和输出数据的功能。 对于排放水质不稳定的水污染源，不宜使用TOC自 动分析仪或UV吸收水质自动在线监测仪。 对于排放高氯废水（氯离子浓度在1000～ 20000mg/L）的水污染源，不宜使用CODCr水质在 线自动监测仪。
水污染源在线监测系统 技术规范
上海市环境监测中心



水污染源在线监测系统安装技术规范 （HJ/T 353-2007） 水污染源在线监测系统验收技术规范 （HJ/T 354-2007） 水污染源在线监测系统运行与考核技术规范
（HJ/T 355-2007）

水污染源在线监测数据有效性判别技术规范
（HJ/T 356-2007）
20 10 0 -10 -20 -30 -40 C 90 120 150

COD在线监测仪实测数据与实验室分析结果间的相对误差范围≤30％
仪器设备主要技术指标——TOC水质自动分析仪
1. 方法原理：干式氧化、湿式氧化。 2. 检测方法：非分散红外吸收法。 3. 测定范围：2～1000mg/L，可扩充。
仪器设备主要技术指标——CODCr水质在线自动监测仪
CODCr值 CODCr＜30 mg/L 30 mg/L≤CODCr<60 mg/L
相对误差
±10%
±30% ±20% ±15%
60 mg/L≤CODCr<100 mg/L
CODCr≥100 mg/L
COD在线监测仪比对误差分布图
40 30
相对误差（％）
