水污染源在线监测系统安装技术规范（HJ/T353-2007)1适用范围1.1本标准规定了水污染源在线监测系统中仪器设备的主要技术指标和安装技术要求，监测站房建设的技术要求，仪器设备的调试和试运行技术要求。
1.2本标准适用于安装于水污染源的化学需氧量（CODCr ）水质在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、氨氮水质自动分析仪、总磷水质自动分析仪、pH水质自动分析仪、温度计、流量计、水质自动采样器、数据采集传输仪的设备选型、安装、调试、试运行和监测站房的建设。
2规范性引用文件本标准内容引用了下列文件中的条款。
凡是不注日期的引用文件，其有效版本适用于本标准。
GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093 自动化仪表工程施工及验收规范GB 50168 电气装置安装工程电缆线路施工及验收规范HBC 6-2001 环境保护产品认定技术要求化学需氧量（CODCr ）水质在线自动监测仪HJ/T 15 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96-2003 pH水质自动分析仪技术要求HJ/T 101-2003 氨氮水质自动分析仪技术要求HJ/T 103-2003 总磷水质自动分析仪技术要求HJ/T 104-2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191-2005 紫外（UV ）吸收水质自动在线监测仪技术要求HJ/T 212 污染源在线自动监控（监测）系统数据传输标准JB/T 9248 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3术语和定义下列术语和定义适用于本标准。
3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr ）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。
水污染源在线监测系统方案目标与背景随着工业化的迅猛发展，水污染问题越来越严重，给我们的生态环境和健康带来了很大的隐患。
因此，建立一个水污染源在线监测系统变得相当迫切。
这个方案的目的，就是要设计一个全面、科学且容易操作的监测系统，帮助相关部门实时掌握水质状况，确保我们的水源既安全又可持续。
现状与需求分析在我们开始具体实施方案之前，了解目前的情况和需求至关重要。
很多地方的水质监测还停留在老旧的方法上，这不仅耗时费力，而且数据更新慢，根本无法满足实际需求。
更糟的是，现有的监测设备往往不够智能，无法在第一时间反馈数据，导致污染事件的发生和扩散。
调查显示，大约60%的水体监测站根本无法实时上传数据，这让追踪和治理污染源变得异常困难。
因此，建设一个高效的在线监测系统不仅能提高数据的实时性，还能为决策提供有力支持。
实施步骤与操作指南为了顺利实施水污染源在线监测系统，下面是一些具体的步骤和操作指南。
系统架构设计系统的架构设计可以分为几个层次：1. 传感器层：负责实时采集水质参数，包括温度、pH值、溶解氧、浑浊度、氨氮和重金属等。
选择敏感度高、准确性强的传感器，确保数据的可靠性。
2. 数据采集层：传感器采集的数据通过数据传输模块（比如485、Zigbee、LoRa等无线传输方式）传送到数据中心。
3. 数据处理层：数据中心利用云计算平台存储、处理和分析这些数据，及时识别异常情况。
4. 用户界面层：设计一个用户友好的界面，让用户能轻松查看实时和历史数据，并生成各类报告。
设备选择在选择设备时，需考虑以下因素：- 传感器的选择：选择知名品牌的传感器，以确保质量和耐用性。
例如，可以考虑霍尼韦尔（Honeywell）和欧姆龙（Omron）等公司的产品，它们都得到了广泛认可。
- 数据传输设备：选择稳定性高、传输距离远的无线模块，以确保数据的实时性。
- 服务器配置：根据数据处理的需求，选择合适的云服务器配置。
通常，CPU至少需要4核，内存需8GB以上，存储空间根据监测数据量合理规划。
水污染源在线监测系统方案方案概述环境监测与环境管理工作“点多，面广、量大”，而且具有“全方面、全天候、全时制”的特点，为了彻底解决环境执法人员不足的问题，节约执法成本，提高监察效能，必须采用自动化、信息化，科学化的高科技手段，建设污染源在线自动监测系统。
其中，污染源监测是污染源监督管理的重要组成部分，是了解和掌握区域排污状况和排污趋势的手段，其监测结果和资料是执行环保法规、标准、全面开展环境管理工作的依据。
对于区域面积比较大，重点污染源众多的地区，一旦出现重大事故，将对水体环境造成严重污染，对人民群众的财产、健康、生命构成极大威胁，建立完善的水污染源在线监测系统势在必行，实时掌握污染源的状况，控制污染的发展。
该系统建立的目的是旨在通过对重点污染源排放状态的自动监控，及时、准确、全面地反映环境质量现状及发展趋势，为环境管理、污染源控制、环境规划、环境评价提供客观的科学依据，增强企业的守法自觉性，提高环保现场执法的现代化水平，逐步达到提高环境质量的最终目的。
水污染源在线监测系统是由水污染源现场监控站点系统、数据传输系统、污染源监控中心、污染源在线远程监管系统等组成。
采用了计算机、通讯和自动化领域最新的产品和技术，从而构建新一代的水污染源在线监测系统。
通过对本方案系统的实施，可改变传统的污染源监测的单一监控为多样监控，提高系统软硬件设备的性能和在线监控系统的开放性，进一步加强系统自动化处理能力，并扩展数据监控平台的功能；构建集污染源排放现场数据和治污设施运行情况监控、数据自动化与智能化分析处理、可视化表现和指挥调度为一体的污染源远程监控平台，并实现环境事件处理应急指挥调度的现代化。
该系统方案适用于各级环保局以及工矿企业的应用，具有标准化、高科技和规模易扩展等特点。
设计原则1、先进性原则系统建设具有较高的技术起点，充分采用现有高新技术，确保系统投资取得最佳效益，系统完成后，达到国际先进水平。
2、可靠性原则选用高品质的设备完成系统的架构，不仅可以保证系统稳定、可靠的运行，也可大大减少投运后的维护工作量、并节约二次投入的资金。
水质在线监测系统设计方案一、引言水质是指水中溶解物、悬浮物、微生物和有机物等的数量和质量的综合反映。
水质的好坏直接关系到人们的生活环境和健康。
传统的水质监测方法需要人工采样、实验室分析，耗时费力，且无法及时监测到水质变化，因此迫切需要一种水质在线监测系统来实时监测水质状况。
二、系统构成1.传感器：用于检测水质参数的传感器，如pH值、溶解氧、浊度、温度等。
传感器应具有高精度、高灵敏度和抗干扰能力，能够实时监测水质指标，并将数据传输给监测系统。
2.数据采集与传输模块：负责采集传感器获取的数据，并通过无线通信方式将数据传输给监测系统。
数据采集与传输模块应具有高稳定性和可靠性，能够确保数据传输的准确性和实时性。
3.监测系统：接收并处理传感器采集的数据，并对水质指标进行实时分析和评估。
监测系统应具有数据处理和存储功能，能够生成水质监测报告，并提供数据可视化界面以便于用户查看。
4.报警系统：监测系统通过与报警系统的连接，能够在水质数据异常时发出报警信号，通知相关人员进行处理。
三、系统特点与优势1.实时性：水质在线监测系统能够实时监测水质指标，及时发现异常情况，确保水质安全。
2.准确性：传感器具有高精度和高灵敏度，能够精确测量水质指标，提高监测数据的准确性。
3.自动化：水质在线监测系统能够实现自动采集、传输和处理数据，减轻人工工作量，提高工作效率。
4.可视化：监测系统提供数据可视化界面，用户可以直观地查看水质变化趋势和监测数据，方便实时监控和分析。
5.报警功能：监测系统与报警系统连接，可以及时发出报警信号，确保异常情况能够及时得到处理，防止事故发生。
四、系统实施步骤1.传感器选择：根据监测需要选择适合的传感器，满足监测参数和精度要求。
2.网络建设：搭建监测系统所需的网络环境，包括传感器与数据采集传输模块之间的通信网络，以及监测系统与用户终端之间的通信网络。
3.数据采集与传输模块：设计并制造数据采集与传输模块，保证数据采集的准确性和实时性。

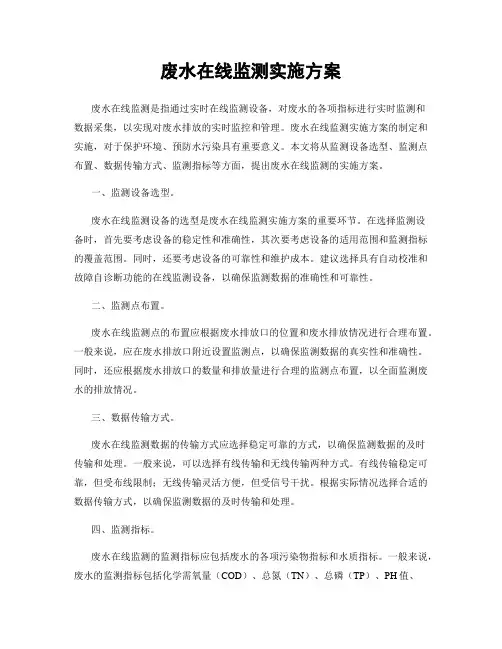

废水在线监测实施方案废水在线监测是指通过实时在线监测设备，对废水的各项指标进行实时监测和数据采集，以实现对废水排放的实时监控和管理。
废水在线监测实施方案的制定和实施，对于保护环境、预防水污染具有重要意义。
本文将从监测设备选型、监测点布置、数据传输方式、监测指标等方面，提出废水在线监测的实施方案。
一、监测设备选型。
废水在线监测设备的选型是废水在线监测实施方案的重要环节。
在选择监测设备时，首先要考虑设备的稳定性和准确性，其次要考虑设备的适用范围和监测指标的覆盖范围。
同时，还要考虑设备的可靠性和维护成本。
建议选择具有自动校准和故障自诊断功能的在线监测设备，以确保监测数据的准确性和可靠性。
二、监测点布置。
废水在线监测点的布置应根据废水排放口的位置和废水排放情况进行合理布置。
一般来说，应在废水排放口附近设置监测点，以确保监测数据的真实性和准确性。
同时，还应根据废水排放口的数量和排放量进行合理的监测点布置，以全面监测废水的排放情况。
三、数据传输方式。
废水在线监测数据的传输方式应选择稳定可靠的方式，以确保监测数据的及时传输和处理。
一般来说，可以选择有线传输和无线传输两种方式。
有线传输稳定可靠，但受布线限制；无线传输灵活方便，但受信号干扰。
根据实际情况选择合适的数据传输方式，以确保监测数据的及时传输和处理。
四、监测指标。
废水在线监测的监测指标应包括废水的各项污染物指标和水质指标。
一般来说，废水的监测指标包括化学需氧量（COD）、总氮（TN）、总磷（TP）、PH值、悬浮物等。
在实施废水在线监测时，应根据当地环境保护标准和废水排放标准，选择合适的监测指标，以确保监测数据的准确性和有效性。
综上所述，废水在线监测实施方案的制定和实施，对于保护环境、预防水污染具有重要意义。
在实施废水在线监测时，应根据实际情况选择合适的监测设备、合理布置监测点、选择稳定可靠的数据传输方式，并选择合适的监测指标，以确保监测数据的准确性和有效性。
水污染源在线监测系统（COD CrNH 3 N 等）安装技术规范水污染源在线监测系统（codcr、nh3-n等）安装技术规范水污染源在线监测系统（codcr、nh3-n等）安装技术规范5.1水污染源排放口建设建议5.1.1按照hj91中的布设原则选择水污染源排放口位置。
5.1.2排放口依照gb15562.1要求设置环境保护图形标志牌。
5.1.3排放口应当能够满足用户取样建议。
用暗管或暗渠偷排的，必须设置能够满足用户取样条件的竖井或修筑一段明渠。
污水面在地面以下少于1m的，应配建取样台阶或梯架。
压力管道式排放口应当加装采样阀门。
5.1.4排放口的设置应能满足5.4中水质自动采样系统建设相关要求。
5.2流量监测系统建设要求5.2.1须要展开测量流量的偷排单位，应当在其排放口上游能够对全部污水束流的边线，根据地形和排洪方式及排水量大小，修筑一段特定渠（管）道的测流段，以满足用户测量流量、流速的建议。
5.2.2一般可安装三角形薄壁堰、矩形薄壁堰、巴歇尔槽等标准化计量堰（槽）。
5.2.3标准化计量堰（槽）的建设应满足：能够清除堰板附近堆积物，能够进行明渠流量计比对工作。
5.2.4管道断路器加装处的管道及周围应当存有足够多的长度及空间以满足用户管道断路器的计量测验和手工比对。
5.3监测站房建设建议5.3.1应有专用监测站房，新建监测站房面积应不小于10m2，保证水污染源在线监测系统正常运转。
5.3.2监测站房应尽量紧邻取样点，与取样点的距离不必大于50m。
监测站房应努力做到专室专用。
5.3.3应安装空调和冬季采暖设备，具备温湿度计，保证室内清洁，环境温度、相对湿度和大气压等应符合gb/t17214的要求。
5.3.4监测站房内应布局安全合格的配电设备，能够提供更多足够多的电力负荷，功率不大于5kw，站房内应布局稳压电源。
5.3.5监测站房内应配置合格的给、排水设施，使用符合实验要求的用水清洗仪器及有关装置。
5.3.6监测站房应布局健全规范的接地装置和防雷措施、防盗和避免人为毁坏的设施。
水污染源自动监测服务方案水污染是世界上一个严重的环境问题，对人类健康和生态系统造成了巨大的威胁。
为了解决水污染问题，建立水污染源自动监测服务是非常必要的。
本方案将介绍水污染源自动监测服务的目标、原理、技术和实施计划。
一、目标：1. 实现对水污染源的自动监测，提高监测效率和精度。
2. 提前预警水污染事件，及时采取应对措施，减少污染损害。
3. 收集大量的水污染数据，为环境保护决策提供科学依据。
二、原理：1. 部署监测设备：在可能的水污染源点和水体主要通道设立水质监测仪器。
2. 数据传输和存储：监测仪器采集水质数据，并通过无线网络传输至数据中心进行实时存储和处理。
3. 数据分析和预警：利用数据分析算法对监测数据进行分析和处理，发现异常情况并自动触发预警系统。
4. 数据报告和监测指标评估：生成水质监测报告，评估水体的污染程度和水质改善效果。
三、技术：1. 传感器技术：使用先进的水质监测传感器，可以实时监测水体中的化学物质浓度、微生物数量和酸碱度等指标。
2. 通信技术：利用无线通信技术将监测数据传输至数据中心，保证数据的实时性和准确性。
3. 数据分析技术：应用数据分析算法和人工智能技术对大量数据进行分析和处理，提高数据的利用价值。
4. 可视化技术：通过数据可视化技术，将监测数据以图表和地图的形式展示，方便用户了解和分析水体的污染状况。
四、实施计划：1. 部署监测设备：根据调研结果和污染源分布情况，在重点区域部署监测设备，保证监测网络的完整性和覆盖面。
2. 数据中心建设：建立稳定可靠的数据中心，用于存储和处理大量的监测数据。
3. 数据分析与预警系统开发：开发具有自动分析和预警功能的数据分析系统，提高数据的处理效率和准确性。
4. 建立应急响应机制：制定应急响应预案，当监测数据发现异常情况时，及时采取应对措施，防止水污染扩散。
5. 数据共享和信息发布：建立相关的信息共享平台，向公众和相关部门发布水质监测数据和报告，促进公众参与和环境保护。
水污染源在线监测系统方案烟台东润仪表有限公司水污染源在线监测系统方案目录1概述 (1)2公用工程准备 (1)2.1系统供电要求 (1)2.2监测站房建设 (1)2.2.1安装位置 (1)2.2.2监测房建设要求 (1)2.2.3供配电及给排水要求 (2)2.2.4空调 (3)2.2.5其他配置要求 (4)2.2.6监测站房示意图 (4)2.3标准排放口建设 (4)2.3.1建设目的 (5)2.3.2建设位置 (5)2.3.3标准排放口建设内容 (5)2.3.4标准排放口示意图 (7)2.4监测站房和排放口之间的管路铺设 (7)2.4.1水样管路的组成 (7)2.4.2水样管路材质的选择 (7)2.4.3水样管路铺设的注意事项 (8)2.4.4采样管路冬季防冻措施及防碾压措施 (8)2.4.5仪表电缆线保护管路的铺设 (9)2.5安装时使用的主要工具 (10)2.6安装材料 (10)3系统各组件安装 (10)3.1系统采水单元的安装 (10)3.1.1采水泵选型原则 (10)3.1.2潜水泵安装 (11)3.1.3自吸式离心泵安装 (12)3.1.4配水管路安装 (14)3.1.5预处理系统冬季防冻措施及防碾压措施 (16)3.2水质主在线分析仪安装 (18)3.3超声波明渠流量计安装 (19)3.4 pH水质分析仪安装 (22)3.5悬浮物/浊度浓度计 (25)3.6数据采集仪的安装 (28)3.7水质自动采样器安装 (28)4仪器安装安全操作规范 (29)1 概述水污染源在线监测系统安装主要分为：公用工程准备、系统组成仪表安装运行、数据采集及传输等，其中公用工程又分为标准排放口建设、监测站房建设、管线铺设及安装等。
2 公用工程准备2.1 系统供电要求本系统供电要求：由厂方负责接入电压220V、频率50Hz、功率一般情况下不小于4KV A（本系统额定功率不超过3千瓦，不包括监测站房内的空调用电）。
水污染源在线监测污染源在线监测监控系统建设工作方案为建立健全重点污染源长效监管机制，积极推进污染物总量控制和减排，预防突发环境污染事件，提高环境管理科学化、信息化水平，促进我县经济与生态环境和谐发展。
根据《中华人民共和国水污染防治法》、《中华人民共和国大气污染防治法》、《云南省环境保护条列》等法律法规和市级要求，结合我县实际，制定新平县污染源在线监测监控系统建设方案。
一、污染源在线监测监控系统建设的必要性污染源在线监测监控系统是利用现代监测技术、信息网络技术和自动控制技术对排污单位实行全程监督控制的管理系统。
建设我县污染源在线监测监控系统是县委、县人民政府落实“十一五”节能减排任务、改善环境质量的重要举措，是改变目前重环保设施建设、轻环保设施管理的具体措施。
建设污染源监测监控系统，通过自动化、信息化等技术手段更加科学、准确、实时地掌握重点污染源的主要污染源排放数据、污染治理设施运行情况，及时发现并查处违法排污行为，对于确保污染减排工作取得实效，切实改善环境质量具有十分重要的意义。
二、污染源在线监测监控系统建设的目标到200x年底，在全县25家主要排污企业的排污口或污染治理设施上安装污染源在线监测监控设备，同时配套建设县级监测监控中心，实现对主要污染物排放的在线监测、视频监控和污染源管理一体化，最终形成省、市、县、企业四级联网监控，保证污染物总量控制和减排制度的实施。
三、在线监测监控系统建设的原则符合规范原则：按照国家环境保护总局令第28号《污染源自动监控管理办法》和相关技术规范要求，实现省、市、县及企业四级联网和污染源数据的传输和数据共享。
灵活建设可扩展性原则：根据我县的实际情况，按县级监控中心配置，既考虑与原有监测监控设备的衔接，又突出可扩展性，考虑支持与12369环保投诉受理中心、县局环境保护网、应急指挥中心等的进一步整全、集成和其它业务的拓展运用。
先进实用经济性原则：采用较为先进的技术指标，确保在一定时间内不落后。
水污染源在线监测系统方案烟台东润仪表有限公司水污染源在线监测系统方案目录1概述 (1)2公用工程准备 (1)2.1系统供电要求 (1)2.2监测站房建设 (1)2.2.1安装位置 (1)2.2.2监测房建设要求 (1)2.2.3供配电及给排水要求 (2)2.2.4空调 (3)2.2.5其他配置要求 (4)2.2.6监测站房示意图 (4)2.3标准排放口建设 (4)2.3.1建设目的 (5)2.3.2建设位置 (5)2.3.3标准排放口建设内容 (5)2.3.4标准排放口示意图 (7)2.4监测站房和排放口之间的管路铺设 (7)2.4.1水样管路的组成 (7)2.4.2水样管路材质的选择 (7)2.4.3水样管路铺设的注意事项 (8)2.4.4采样管路冬季防冻措施及防碾压措施 (8)2.4.5仪表电缆线保护管路的铺设 (9)2.5安装时使用的主要工具 (10)2.6安装材料 (10)3系统各组件安装 (10)3.1系统采水单元的安装 (10)3.1.1采水泵选型原则 (10)3.1.2潜水泵安装 (11)3.1.3自吸式离心泵安装 (12)3.1.4配水管路安装 (14)3.1.5预处理系统冬季防冻措施及防碾压措施 (16)3.2水质主在线分析仪安装 (18)3.3超声波明渠流量计安装 (19)3.4 pH水质分析仪安装 (22)3.5悬浮物/浊度浓度计 (25)3.6数据采集仪的安装 (28)3.7水质自动采样器安装 (28)4仪器安装安全操作规范 (29)1 概述水污染源在线监测系统安装主要分为：公用工程准备、系统组成仪表安装运行、数据采集及传输等，其中公用工程又分为标准排放口建设、监测站房建设、管线铺设及安装等。
2 公用工程准备2.1 系统供电要求本系统供电要求：由厂方负责接入电压220V、频率50Hz、功率一般情况下不小于4KV A（本系统额定功率不超过3千瓦，不包括监测站房内的空调用电）。
2.2 监测站房建设2.2.1 安装位置为了减小污水采样的滞后时间和增强系统稳定性、便于监控项目的安装工作，监测房安装位置应满足以下要求：应尽量靠近废水污染源标准排放口附近，距离不宜大于20米，且安装位置应高于取样口采样点的位置，落差不宜大于3米。
安装地点应清洁，应避开腐蚀性气体，无机械震动，附近不应有强电磁场干扰。
监测站房内如具有加热源（如TOC、TN等），安装必须避开易燃物，严禁烟火和不通风的封闭的场所。
监测站房安装位置应考虑日后方便仪器操作、维护及方便铺设各管路。
监测站房的设置应考虑到不对企业正常生产条件和环境造成影响；2.2.2 监测房建设要求新安装的监测站房面积应不小于7m2（单套系统，并需视单套系统组成仪表的数量），室内净高不小于2.6米，放置体积为500mm*700mm*365mm(W×H×D)的机柜（与预处理机柜尺寸一致），监测站房应做到专室专用。
监测站房基本要求按一般民用建筑的有关规定要求设计，结构材料符合监测站房的安全要求（如防火、防盗、防腐等），室内地面采用防滑瓷砖或者5毫米的花纹钢板铺设,并作密封处理，内部地面应高出室外地坪100mm。
监测站房地坪：按一般民用建筑的有关规定浇注，混泥土平台为3500mm×3500mm×150mm约13m2，为建造彩钢板房打好基础，室外地坪建议采用防滑地坪铺设。
监测站房如采用砖混结构搭建，则按一般民用建筑搭建即可；如采用彩钢夹芯板搭建，应符合国家或地方临时性建（构）筑物设计和建造要求，具体搭建要求是：外墙面采用0.5夹芯彩钢板，单面加筋灰白；雨蓬面采用海兰色夹芯板，高度300mm；屋面采用75mm厚彩钢夹芯板；门采用带观察窗的保安门（建议采用防盗门），窗户采用塑钢窗户，窗外建议加装不锈钢材质的防盗栏，门、窗玻璃采用8mm厚白色玻璃。
监测站房内门的尺寸均应保证设备运输及挪动方便。
监测站房屋顶需设有排水屋檐，防止雨水蓄积，保护墙体。
接地装置：接地体采用垂直敷设一根角钢（长2.5m、宽40mm、厚4mm）。
接地体通过一根扁钢引至仪表机柜旁，连接处用10mm镀锌螺栓压接，扁钢长1.5m，厚4mm，截面100mm2。
接地线用绝缘铜导线（2.5mm），接地体与仪器通过接线排间接相连。
监测站房应有完善规范的防雷系统，防雷系统应符合现行国家标准《建筑防雷设计规范》（GDJ 57—93）的规定，防雷和接地系统应与附近厂区取得平衡。
考虑到与环保主管部门通讯联网的需要，监测站房不能搭建于通讯盲区。
监测站房内应配备灭火器箱、手提式二氧化碳灭火器、干粉灭火器或沙桶等（应不少于2具，≥4Kg干粉灭火器，符合GB4351、GB4402技术标准）。
监测站房内清洁并配有清洁工具如扫把、撮箕、抹布，要求各工具色彩统一，竖直靠壁摆放于门口右侧墙壁。
2.2.3 供配电及给排水要求1)供配电要求监测站房内供电电压符合供电电压为AC（220±20）V，频率为（50±1）Hz，容量应满足设备正常运行，一般情况下不小于4KV A（本系统额定功率不超过2千瓦，不包括空调用电），由厂方负责提供并接入站房。
屋内配置配电箱，交流电源引至配电箱，配电箱内安装空开220V*25A一只、220V*10A两只，单独接地，要求接地可靠，一般接地电阻要求≤4欧姆。
另外在监测站房墙壁离地30cm处安装2个带两线和三线的插座，电源引入屋内时预埋套管保护。
当所在厂区供电电压不能满足要求时前端应配置稳压电源，以保证在线监测设备能正常运行。
电源进线有浪涌保护器，站房电源开关的设置系统总开关，对每台仪器均设独立控制开关。
电源接地采用厂区的地线，若接地电阻大于4欧姆，则需要单独做接地线，接地体采用垂直敷设一根角钢（长2.5m、宽40mm、厚4mm）。
接地体通过一根扁钢引至仪表机柜旁，连接处用10mm镀锌螺栓压接，扁钢长1.5m，厚4mm，截面100mm2。
接地线用绝缘铜导线（2.5mm），接地体与仪器通过接线排间接相连，接地电阻不大于4欧姆，由用户接入监测站房电源分配箱。
2)给排水要求监测站房内需安装一只立式洗手池并配备水龙头，要求有自来水接入，自来水压力要求在2公斤以上、干净、无杂质，一路供洗手池用、一路供仪器清洗用（每台仪器需配置一路）并在管路末端安装G1/2（DN15）内螺纹球阀，自来水管采用优质的硬质PVC或PPR管材进行安装，采水/配水管路要求在室内规范布局。
NOTE自来水是用于清洗仪器预处理系统，对仪器长时间的正常运行和检测数据的准确性至关重要，所以必须保证自来水内不含有杂质，建议自来水管采用优质的硬质PVC或者PPR塑料管材进行铺设。
自来水引自排污企业的自来水源，由企业负责将自来水引到监测站房1米内；监控站房内设置有合格的上、下水设施。
本系统的排水根据现场的具体情况有所区别，分别是：1)如果现场采水点为明渠情况下，则利用硬质PVC或PPR管材将排水引自明渠采水点下游位置；2)如果现场采水点为排污管道情况下，则利用硬质PVC或PPR管材将排水引自近站房的第一个窨井；2.2.4 空调监测站房室内环境要求清洁、通风、干燥，环境温度在5～35℃之间，空气相对湿度在85%以下，所以室内需安装空调，空调要求如下：◆工作电压和频率：单相AC（220±20）V，频率（50±0.5）Hz；◆壁挂式1.5P冷暖两用空调；◆运行功率：≥1kW；◆具有断电保护和来电自动恢复功能。
◆符合ZBY120-83工业自动化仪表工作条件的要求。
2.2.5 其他配置要求1)室内照明：60W日光灯或节能灯，开关安装在室内门附近，照明开关带三线或二线插座。
2)开孔要求：在监测站房靠近标准排放口的那一面墙壁，距室内地面10cm-15cm处为水样进水管、出水管、溢流管、自来水管及电缆开一个长方形孔，开孔尺寸为200mm×40mm（长×宽）。
3)在监测站房内配置实验工作台（桌），用于配置试剂、更换试剂、维护仪器部件等日常操作。
图1 监测站房实验工作台2.2.6 监测站房示意图2.3 标准排放口建设用户在安装水污染源在线监测系统前，首先要按照环境保护部文件《环发[1999]24号关于开展排放口规范化整治工作的通知》及东润仪表公司环保系统设计部提供的相关图纸和资料进行排放口的规范化整治，建设标准排放口即明渠，排放口应满足环保保护部门规定的排放口规范化设置要求。
2.3.1 建设目的为了对各排污单位所排放的污染物种类、数量、浓度及排放方式进行规范化管理，使其达到便于采集样品、便于自动监控、便于日常监督检查及设备维护的目的。
2.3.2 建设位置标准排放口应按环保部门相关规定和要求合理确定污水排放口位置，应按照《污染源监测技术规范》设置，如工厂总排放口、排放一类污染物的车间排放口，污水处理设施的进水和出水口等，其建设位置应满足以下要求：建设地点应清洁，应尽量避开腐蚀性气体和机械震动，附近不应有强电磁场干扰。
由于污水流量测量要求在量水堰板前有2至5米的直流缓冲区，因此排放口建设位置要考虑周围是否有足够的建设场地，同时应考虑建设位置是否会影响日后在线监测仪表的安装及管路的铺设。
2.3.3 标准排放口建设内容标准排放口建设主要包括明渠土建、量水堰槽设计制作及安装等：1)明渠建设明渠由进水井和出水井及缓冲区三部分组成，由于超声波流量计测量要求，需要量水堰槽前的进水段保持2-5米的直流缓冲区域，在该区域不允许任何支流汇入，保持水面的平稳，另外出水段应保持顺畅，不应有任何障碍物，不得抬高水位形成滞留区域，但允许形成落差。
明渠设计应根据排污企业的日常流量情况、当地气候环境、建设场地、水量稳流等因素进行考虑，具体请查看附件《标准排放口整治示意图》、《标准排放口明渠示意图》等图纸。
2)量水堰槽的选择量水堰槽常用型号主要有直角三角堰、矩形堰、巴歇尔槽三种，不同标准排放口的量水堰槽型号和规格的选择主要根据每个排放口的污水流量、水质情况及现场工况而定。
一般的选择原则如下：◆当排放污水流量小于40升/秒，建议选择直角三角堰；◆当排放污水流量大于40升/秒，建议选择巴歇尔槽；◆当排放污水流量大于40升/秒，且渠道内水位落差又较大，建议选择矩形堰；◆当排水量大于40升/秒，且污水中泥沙等杂质较多情况下，建议选择巴歇尔槽；◆泵排水一般瞬时流量大，因此不管日排水量多少，都应加装缓冲堰板，使水流匀速流入量水堰槽。
3)量水堰槽的制作量水堰槽的制作请参考量水堰槽相关加工图纸，建议使用玻璃钢制做量水堰或槽，三角堰、矩形堰堰口尺寸要准确，朝向进水一侧表面要光滑；巴歇尔槽喉道部分尺寸要准确，槽内表面要光滑。
4)量水堰槽的安装量水堰槽的尺寸是根据超声波测流速原理进行设计的，所以其规格型号固定的，现场不能随意更改，如果现场已经具备明渠但不符合堰槽安装要求，比如明渠宽度比选型好的堰槽宽度要小等，此时只能对明渠进行施工改造以达到量水堰槽的安装规范要求。
