水污染源在线监测系统验收必备文件

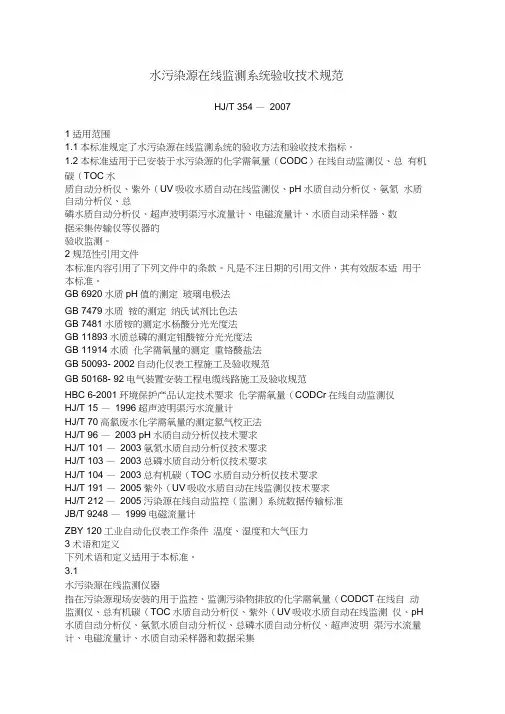

水污染源在线监测系统验收技术规范HJ/T 354 —20071适用范围1.1本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2本标准适用于已安装于水污染源的化学需氧量（CODC）在线自动监测仪、总有机碳（TOC水质自动分析仪、紫外（UV吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。

2规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 6920水质pH值的测定玻璃电极法GB 7479水质铵的测定纳氏试剂比色法GB 7481水质铵的测定水杨酸分光光度法GB 11893水质总磷的测定钼酸铵分光光度法GB 11914水质化学需氧量的测定重铬酸盐法GB 50093- 2002自动化仪表工程施工及验收规范GB 50168- 92电气装置安装工程电缆线路施工及验收规范HBC 6-2001环境保护产品认定技术要求化学需氧量（CODCr在线自动监测仪HJ/T 15 —1996超声波明渠污水流量计HJ/T 70高氯废水化学需氧量的测定氯气校正法HJ/T 96 —2003 pH水质自动分析仪技术要求HJ/T 101 —2003氨氮水质自动分析仪技术要求HJ/T 103 —2003总磷水质自动分析仪技术要求HJ/T 104 —2003总有机碳（TOC水质自动分析仪技术要求HJ/T 191 —2005紫外（UV吸收水质自动在线监测仪技术要求HJ/T 212 —2005污染源在线自动监控（监测）系统数据传输标准JB/T 9248 —1999电磁流量计ZBY 120工业自动化仪表工作条件温度、湿度和大气压力3术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCT在线自动监测仪、总有机碳（TOC水质自动分析仪、紫外（UV吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

水污染源在线监测系统验收技术规范HJ/T 354 －20071 适用范围1.1 本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2 本标准适用于已安装于水污染源的化学需氧量（ CODCr ）在线自动监测仪、总有机碳（ TOC ） 水质自动分析仪、紫外（ UV ）吸收水质自动在线监测仪、 pH 水质自动分析仪、氨氮水质自动分 析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集 传输仪等仪器的验收监测。

2 规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

水质 pH 值的测定 玻璃电极法 水质 铵的测定 纳氏试剂比色法 水质 铵的测定 水杨酸分光光度法 水质 总磷的测定 钼酸铵分光光度法 水质 化学需氧量的测定 重铬酸盐法 自动化仪表工程施工及验收规范3 术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr ）在线自动监测仪、总有机碳（ TOC ）水质自动分析仪、紫外（ UV ）吸收水质自动在线监测仪、 pH 水质自动分析仪、 氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采 样器和数据采集传输仪等仪器、仪表。

3.2水污染源在线监测系统 本标准所称的水污染源在线监测系统由水污染源在线监测站房和水污染源在线监测仪器组成。

3.3 超声波明渠污水流量计 用于测量明渠出流及不充满管道的各类污水流量的设备，采用超声波发射波和反射波的时间差 测量标准化计量堰（槽）内的水位，通过变送器用 ISO 流量标准计算法换算成流量。

3.4电磁流量计 利用法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表。

GB 6920 GB 7479GB 7481 GB 11893GB 11914GB 50093 － 2002 GB 50168 － 92 HBC 6 － 2001 HJ/T 15 － 1996 HJ/T 70电气装置安装工程电缆线路施工及验收规范 环境保护产品认定技术要求 化学需氧量（ CODCr ）在线自动监测仪 超声波明渠污水流量计 高氯废水 化学需氧量的测定 氯气校正法 水质自动分析仪技术要求HJ/T 101 －2003 HJ/T 103 －2003 HJ/T 104 －2003 HJ/T 191 －2005 HJ/T 212 －2005 氨氮水质自动分析仪技术要求 总磷水质自动分析仪技术要求 总有机碳（ TOC ）水质自动分析仪技术要求 紫外（ UV ）吸收水质自动在线监测仪技术要求 污染源在线自动监控（监测）系统数据传输标准 JB/T 9248 － 1999ZBY 120 电磁流量计工业自动化仪表工作条件 温度、湿度和大气压力HJ/T 96 － 2003pH3.5 水质自动采样器一种污水取样装置，具有智能控制器、采样泵、采样瓶和分样转臂，可以设定程序按照时间、流量或外部触发命令采集单独或混合样品。

水污染源在线监测系统验收技术规范HJ/T 354－20071 适用范围1.1 本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2 本标准适用于已安装于水污染源的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。

2 规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 6920 水质 pH值的测定玻璃电极法GB 7479 水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893 水质总磷的测定钼酸铵分光光度法GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收规范GB 50168－92 电气装置安装工程电缆线路施工及验收规范HBC 6－2001 环境保护产品认定技术要求化学需氧量（CODCr）在线自动监测仪HJ/T 15－1996 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96－2003 pH水质自动分析仪技术要求HJ/T 101－2003 氨氮水质自动分析仪技术要求HJ/T 103－2003 总磷水质自动分析仪技术要求HJ/T 104－2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191－2005 紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 212－2005 污染源在线自动监控（监测）系统数据传输标准JB/T 9248－1999 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3 术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

HJ 354-2023 水污染源在线监测系统（CODCr、NH3-N等）验收技术规范1. 引言本技术规范主要针对水污染源在线监测系统（CODCr、NH3-N等）的验收工作进行规范，以确保系统的可靠性和准确性，保障水污染源监测工作的科学性和有效性。

本文档包括了验收的主要内容、验收方法、验收标准以及数据处理和报告要求等方面的技术规范。

2. 验收内容2.1 设备验收•确认水污染源在线监测系统的设备配置和性能完全符合技术要求；•确认设备安装位置合理，布局合理，便于操作和维护；•检查设备的标定、校准和经常维护等记录是否齐全。

2.2 系统功能验收•确认系统能够实时监测CODCr、NH3-N等水质参数，并确保监测数据稳定准确；•确认系统具备报警功能，能够及时提醒操作人员出现异常情况；•确认系统能够进行数据存储和查询，支持数据导出和打印。

2.3 操作验收•确认设备操作界面友好、操作简单，便于操作人员使用；•确认操作人员熟练掌握设备的操作流程和注意事项。

2.4 数据处理和报告•确认系统能够自动生成监测报告，并能够定时或手动导出；•确认报告内容完整、准确和规范。

3. 验收方法3.1 设备验收方法•对设备配置和性能进行详细检查和核对；•查看设备的设施和安装位置，确认符合要求；•检查设备的标定、校准和维护记录。

3.2 系统功能验收方法•对系统进行实时监测，验证监测数据的准确性和稳定性；•模拟异常情况，观察系统是否能够及时报警；•进行存储和查询测试，确保数据的完整性和可靠性。

3.3 操作验收方法•邀请操作人员进行设备的操作演示和实际操作；•观察操作人员的操作熟练程度和操作流程是否正确。

3.4 数据处理和报告验收方法•导出系统生成的监测报告，检查报告内容的完整性和准确性；•检查报告的格式和排版是否符合规范。

4. 验收标准4.1 设备验收标准•设备配置和性能完全符合技术要求；•设备安装位置合理，布局合理，便于操作和维护；•设备的标定、校准和经常维护等记录齐全。

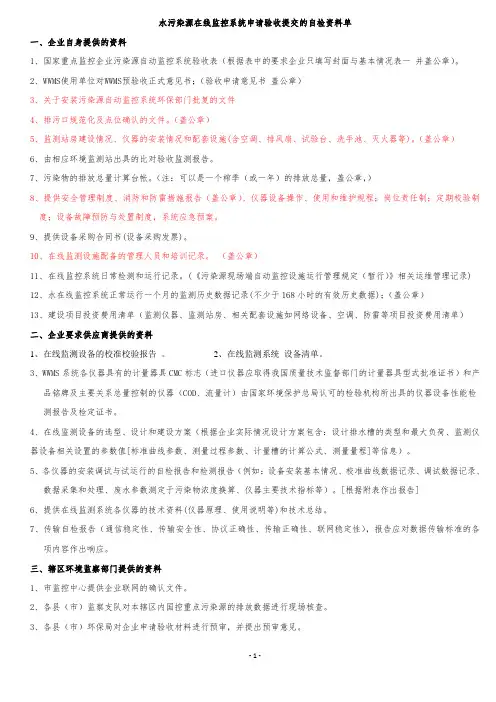

水污染源在线监控系统申请验收提交的自检资料单一、企业自身提供的资料1、国家重点监控企业污染源自动监控系统验收表（根据表中的要求企业只填写封面与基本情况表一并盖公章）。

2、WWMS使用单位对WWMS预验收正式意见书；（验收申请意见书盖公章）3、关于安装污染源自动监控系统环保部门批复的文件4、排污口规范化及点位确认的文件。

（盖公章）5、监测站房建设情况、仪器的安装情况和配套设施(含空调、排风扇、试验台、洗手池、灭火器等)。

（盖公章）6、由相应环境监测站出具的比对验收监测报告。

7、污染物的排放总量计算台帐。

（注：可以是一个榨季（或一年）的排放总量，盖公章，）8、提供安全管理制度、消防和防雷措施报告（盖公章）、仪器设备操作、使用和维护规程；岗位责任制；定期校验制度；设备故障预防与处置制度，系统应急预案。

9、提供设备采购合同书(设备采购发票)。

10、在线监测设施配备的管理人员和培训记录。

（盖公章）11、在线监控系统日常检测和运行记录。

(《污染源现场端自动监控设施运行管理规定（暂行）》相关运维管理记录)12、水在线监控系统正常运行一个月的监测历史数据记录(不少于168小时的有效历史数据)；（盖公章）13、建设项目投资费用清单（监测仪器、监测站房、相关配套设施如网络设备、空调、防雷等项目投资费用清单）二、企业要求供应商提供的资料1、在线监测设备的校准校验报告。

2、在线监测系统设备清单。

3、WWMS系统各仪器具有的计量器具CMC标志（进口仪器应取得我国质量技术监督部门的计量器具型式批准证书）和产品铭牌及主要关系总量控制的仪器（COD、流量计）由国家环境保护总局认可的检验机构所出具的仪器设备性能检测报告及检定证书。

4、在线监测设备的选型、设计和建设方案（根据企业实际情况设计方案包含：设计排水槽的类型和最大负荷、监测仪器设备相关设置的参数值[标准曲线参数、测量过程参数、计量槽的计算公式、测量量程]等信息）。

5、各仪器的安装调试与试运行的自检报告和检测报告（例如：设备安装基本情况、校准曲线数据记录、调试数据记录、数据采集和处理、废水参数测定于污染物浓度换算、仪器主要技术指标等）。

水污染源在线监测系统验收技术规范HJ/T 354－20071 适用范围1.1本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2本标准适用于已安装于水污染源的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。

2 规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 6920 水质 pH值的测定玻璃电极法GB 7479 水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893 水质总磷的测定钼酸铵分光光度法GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收规范GB 50168－92 电气装置安装工程电缆线路施工及验收规范HBC 6－2001 环境保护产品认定技术要求化学需氧量（CODCr）在线自动监测仪HJ/T 15－1996 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96－2003 pH水质自动分析仪技术要求HJ/T 101－2003 氨氮水质自动分析仪技术要求HJ/T 103－2003 总磷水质自动分析仪技术要求HJ/T 104－2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191－2005 紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 212－2005 污染源在线自动监控（监测）系统数据传输标准JB/T 9248－1999 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3 术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

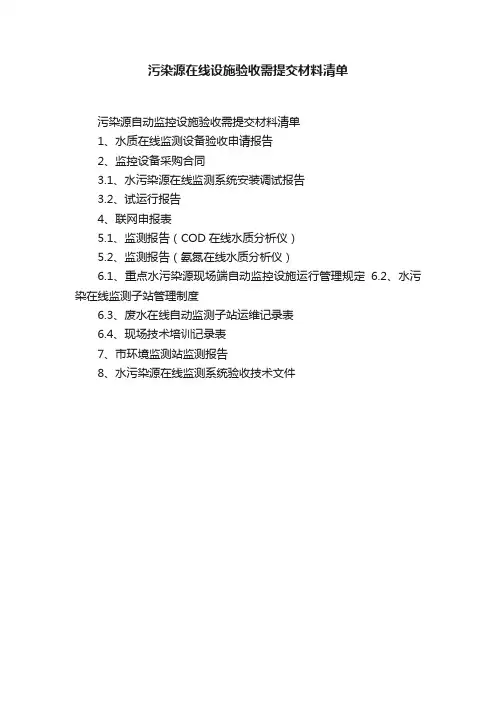

污染源在线设施验收需提交材料清单
污染源自动监控设施验收需提交材料清单
1、水质在线监测设备验收申请报告
2、监控设备采购合同
3.1、水污染源在线监测系统安装调试报告
3.2、试运行报告
4、联网申报表
5.1、监测报告（COD在线水质分析仪）
5.2、监测报告（氨氮在线水质分析仪）
6.1、重点水污染源现场端自动监控设施运行管理规定6.2、水污染在线监测子站管理制度
6.3、废水在线自动监测子站运维记录表
6.4、现场技术培训记录表
7、市环境监测站监测报告
8、水污染源在线监测系统验收技术文件。

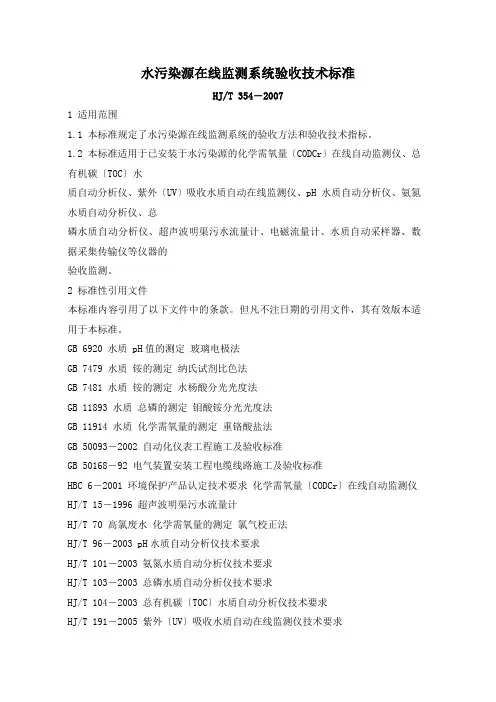

水污染源在线监测系统验收技术标准HJ/T 354－20071 适用范围1.1 本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2 本标准适用于已安装于水污染源的化学需氧量〔CODCr〕在线自动监测仪、总有机碳〔TOC〕水质自动分析仪、紫外〔UV〕吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。

2 标准性引用文件本标准内容引用了以下文件中的条款。

但凡不注日期的引用文件，其有效版本适用于本标准。

GB 6920 水质 pH值的测定玻璃电极法GB 7479 水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893 水质总磷的测定钼酸铵分光光度法GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收标准GB 50168－92 电气装置安装工程电缆线路施工及验收标准HBC 6－2001 环境保护产品认定技术要求化学需氧量〔CODCr〕在线自动监测仪HJ/T 15－1996 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96－2003 pH水质自动分析仪技术要求HJ/T 101－2003 氨氮水质自动分析仪技术要求HJ/T 103－2003 总磷水质自动分析仪技术要求HJ/T 104－2003 总有机碳〔TOC〕水质自动分析仪技术要求HJ/T 191－2005 紫外〔UV〕吸收水质自动在线监测仪技术要求HJ/T 212－2005 污染源在线自动监控〔监测〕系统数据传输标准JB/T 9248－1999 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3 术语和定义以下术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量〔CODCr〕在线自动监测仪、总有机碳〔TOC〕水质自动分析仪、紫外〔UV〕吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

水污染源在线监测系统验收技术规范HJ/T 354 －20071 适用范围1.1 本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2 本标准适用于已安装于水污染源的化学需氧量（CODC）r 在线自动监测仪、总有机碳（TOC水质自动分析仪、紫外（UV吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。

2 规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 6920 水质pH 值的测定玻璃电极法GB 7479 水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893 水质总磷的测定钼酸铵分光光度法GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收规范GB 50168－92 电气装置安装工程电缆线路施工及验收规范HBC 6－2001 环境保护产品认定技术要求化学需氧量（CODCr 在线自动监测仪HJ/T 15 －1996 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96 －2003 pH 水质自动分析仪技术要求HJ/T 101 －2003 氨氮水质自动分析仪技术要求HJ/T 103 －2003 总磷水质自动分析仪技术要求HJ/T 104 —2003总有机碳（TOC水质自动分析仪技术要求HJ/T 191 －2005 紫外（UV 吸收水质自动在线监测仪技术要求HJ/T 212 —2005 污染源在线自动监控（监测系统数据传输标准JB/T 9248 —1999 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3 术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr 在线自动监测仪、总有机碳（TOC 水质自动分析仪、紫外（UV 吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

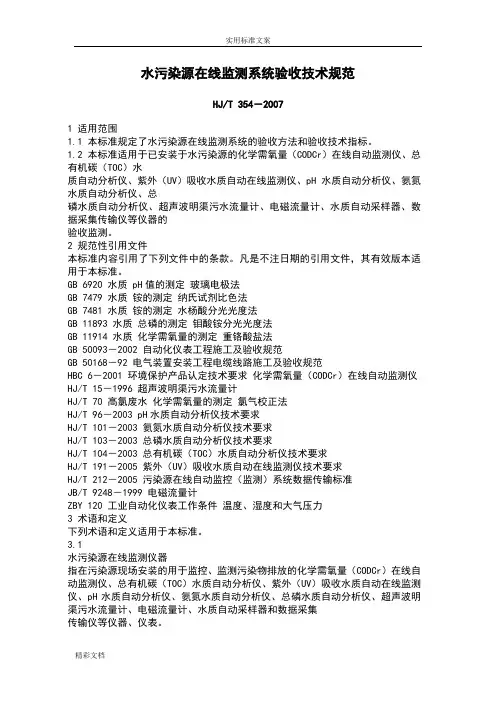

水污染源在线监测系统验收技术规范HJ/T 354－20071 适用范围1.1 本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2 本标准适用于已安装于水污染源的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。

2 规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 6920 水质pH值的测定玻璃电极法GB 7479 水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893 水质总磷的测定钼酸铵分光光度法GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收规范GB 50168－92 电气装置安装工程电缆线路施工及验收规范HBC 6－2001 环境保护产品认定技术要求化学需氧量（CODCr）在线自动监测仪HJ/T 15－1996 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96－2003 pH水质自动分析仪技术要求HJ/T 101－2003 氨氮水质自动分析仪技术要求HJ/T 103－2003 总磷水质自动分析仪技术要求HJ/T 104－2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191－2005 紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 212－2005 污染源在线自动监控（监测）系统数据传输标准JB/T 9248－1999 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3 术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。
