水污染源在线监测规范-国家(行业培训)
- 格式：ppt
- 大小：5.01 MB
- 文档页数：3
下载文档原格式
合集下载
水污染源在线监测系统安装技术规范HJT353--200758600
水污染源在线监测系统安装技术规范(HJ/T353-2007)1适用范围1.1本标准规定了水污染源在线监测系统中仪器设备的主要技术指标和安装技术要求，监测站房建设的技术要求，仪器设备的调试和试运行技术要求。
1。
2本标准适用于安装于水污染源的化学需氧量(CODCr ）水质在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV )吸收水质自动在线监测仪、氨氮水质自动分析仪、总磷水质自动分析仪、pH 水质自动分析仪、温度计、流量计、水质自动采样器、数据采集传输仪的设备选型、安装、调试、试运行和监测站房的建设。
2规范性引用文件本标准内容引用了下列文件中的条款.凡是不注日期的引用文件，其有效版本适用于本标准。
GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093 自动化仪表工程施工及验收规范GB 50168 电气装置安装工程电缆线路施工及验收规范HBC 6—2001 环境保护产品认定技术要求化学需氧量(CODCr ）水质在线自动监测仪HJ/T 15 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96—2003 pH水质自动分析仪技术要求HJ/T 101—2003 氨氮水质自动分析仪技术要求HJ/T 103-2003 总磷水质自动分析仪技术要求HJ/T 104—2003 总有机碳(TOC)水质自动分析仪技术要求HJ/T 191-2005 紫外（UV )吸收水质自动在线监测仪技术要求HJ/T 212 污染源在线自动监控（监测）系统数据传输标准JB/T 9248 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3术语和定义下列术语和定义适用于本标准。
3。
1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr )在线自动监测仪、总有机碳(TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

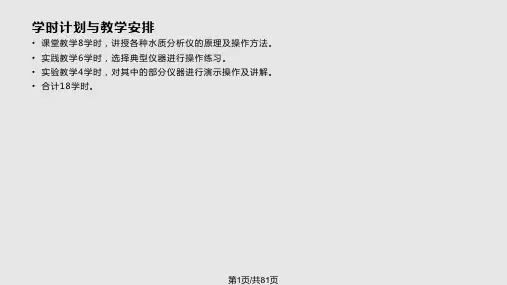

水污染连续自动监测系统培训——在线监测仪器原理与操作PPT课件
分类
• 地表水水质自动在线监测系统 • 污染源水质自动监测系统
第8页/共81页
功能
• 系统具有监测项目超标及子站状态信号显示、报警功能 • 自动运行功能 • 停电保护功能； • 来电自动恢复功能 • 远程故障诊断，便于例行维修和应急故障处理等功能。
第9页/共81页
组成
• 采水单元 • 配水单元 • 分析单元 • 控制单元 • 子站站房及配套设置
加热蒸馏，释放出的氨冷却后被吸收于硼酸溶液中，再用盐酸标准溶液滴定，当电极电位滴定至终点时停 止滴定，根据盐酸所消耗的体积，计算出水中氨氮的含量。
第31页/共81页
滴定法主要技术指标
此类仪器由于需要加热蒸馏，因此测定周期较长，约为40min左右；测量范围可根据水样浓度进行选择 选择：0.2～20mg/L（低量程），10～1500mg/L（高量程）；因与国标方法基本一致，准确度相对较高， 高量程时为测量值的±5%，低量程时为测量值的±10%；重现性：高量程时为±3%，低量程时为±5%。
• 流动注射法NH3—N在线分析仪是通过自动改变进样阀的动作次数 来改变富集量的大小,以精确获得很低浓度或很高浓度的测量值。
第20页/共81页
仪器组成
仪器一般由采样系统、反应系统、检测系统、控制系统、数据采集系统五部分 组成。
• 采样系统由采样泵、采样管、样品储存等组成；进样系统由输液泵、定量 管、电磁阀、管路、接口等组成完成对水样和试剂的采集、输送、试剂混合、 废液排除及反应室清洗等功能；
第2页/共81页
二、基本内容与要求
1. 自动监测系统（A） （1）了解自动监测系统的分类及其优缺点； （2）掌握自动监测系统的设计思路及对监测结果的影响； （3）掌握自动监测系统的基本分析原理及对监测结果的影响； （4）掌握自动监测系统的操作使用； （5）掌握自动监测系统分析曲线的标定。
• 地表水水质自动在线监测系统 • 污染源水质自动监测系统
第8页/共81页
功能
• 系统具有监测项目超标及子站状态信号显示、报警功能 • 自动运行功能 • 停电保护功能； • 来电自动恢复功能 • 远程故障诊断，便于例行维修和应急故障处理等功能。
第9页/共81页
组成
• 采水单元 • 配水单元 • 分析单元 • 控制单元 • 子站站房及配套设置
加热蒸馏，释放出的氨冷却后被吸收于硼酸溶液中，再用盐酸标准溶液滴定，当电极电位滴定至终点时停 止滴定，根据盐酸所消耗的体积，计算出水中氨氮的含量。
第31页/共81页
滴定法主要技术指标
此类仪器由于需要加热蒸馏，因此测定周期较长，约为40min左右；测量范围可根据水样浓度进行选择 选择：0.2～20mg/L（低量程），10～1500mg/L（高量程）；因与国标方法基本一致，准确度相对较高， 高量程时为测量值的±5%，低量程时为测量值的±10%；重现性：高量程时为±3%，低量程时为±5%。
• 流动注射法NH3—N在线分析仪是通过自动改变进样阀的动作次数 来改变富集量的大小,以精确获得很低浓度或很高浓度的测量值。
第20页/共81页
仪器组成
仪器一般由采样系统、反应系统、检测系统、控制系统、数据采集系统五部分 组成。
• 采样系统由采样泵、采样管、样品储存等组成；进样系统由输液泵、定量 管、电磁阀、管路、接口等组成完成对水样和试剂的采集、输送、试剂混合、 废液排除及反应室清洗等功能；
第2页/共81页
二、基本内容与要求
1. 自动监测系统（A） （1）了解自动监测系统的分类及其优缺点； （2）掌握自动监测系统的设计思路及对监测结果的影响； （3）掌握自动监测系统的基本分析原理及对监测结果的影响； （4）掌握自动监测系统的操作使用； （5）掌握自动监测系统分析曲线的标定。
第12讲：水污染源在线设备比对监测（PPT）--综合部培训资料
第12讲：水污染源在线设备比对监测（PPT）--综合部培训资料第12讲水污染源在线设备比对监测2021-12-071 STT-YNZK-ZHZLGL在线监测系统介绍设备进样系统介绍NH3-N在线自动监测仪TP在线自动监测仪1345重金属在线自动监测仪67 设备运行维护介绍CODcr在线自动监测仪2021-12-072STT-YNZK-ZHZLGL⒈在线监测系统介绍污染源在线监测系统是以在线自动监测设备为核心，利用现代先进的仪器设备，达到对污染源进行实时监测的一种目的。
也就是在企业的排污口安装自动采样、分析设备及监测设备，通过数据采集、传输，将监测结果在平台上展示，监管部门可以实现24小时对企业污染物处理设施运行情况及排污情况进行监控，为污染减排与环境执法提供数据依据。
STT-YNZK-ZHZLGL2021-12-073⒈在线监测系统介绍⑴实施污染源自动监控范围①钢铁、火电、水泥、电解铝、平板玻璃、造纸、印染、污水处理厂、生活垃圾焚烧发电厂等行业企业；②长江经济带化工企业及化工园区污水处理厂；③氮磷排放重点行业中的重点排污点位；④省级及以上工业聚集区污水集中处理设施。
STT-YNZK-ZHZLGL2021-12-074⒈在线监测系统介绍⑵废水现场端监控要求废水监控点应当安装采集混合水样、混匀及暂存混合水样、超标留样及报警、冷藏样品、自动清洗及排空混匀桶、保护样品等功能的水质自动采样器。
废水流量的测量应按照技术规范要求，在排放口规范化整治的基础上安装超声波或电磁流量计。
工业园区集中式污水处理设施总排口应安装视频监视系统。
2021-12-075STT-YNZK-ZHZLGL⒈在线监测系统介绍⑶废水监控系统组成：系统一般由电动阀门，流量计，采样单元，分析监测单元，超标留样装置，通信传输单元，IC卡总量控制单元，视频监控，远程监控中心等构成。
流量计完成污水流量测量；采样单元、预处理单元完成水质自动监测的水样采集、水样预处理等采样控制过程；分析监测单元完成水质监测参数的分析过程；超标留样装置收集超标水样，提供手工比对条件；通信传输单元实现数据及控制指令的上行及下行传输过程，数据及时传至监控中心；IC卡总量控制单元实现流量与浓度的同步控制；电动阀门作为环境管理部门排污总量目标控制的刚性控制件。
水质在线自动监测培训
• 分析方法：
阳极溶出伏安法
• 锌（Zn）：
锌也是人类自远古时就知道其化合物的元素之 一。采矿场、选矿厂、合金厂、冶金联合企业、 机器制造厂、镀锌厂、仪器仪表厂、有机合成工 厂和造纸厂等排放的工业废水中,含有大量锌化合 物。吸入人体会引起口渴、胸部紧束感、干咳、 头痛、头晕、高热、寒战等。而且对鱼类和其他 水生生物的毒性比对人和温血动物大许多倍。
分析方法： 比色法
氨氮（NH3-N）
• 氨氮以游离氨和铵离子形式存在于水中 • 水中氨氮的来源主要为生活污水中含氮有机物受微生物作
用的分解物，。在无氧环境中，水中存在的亚硝酸盐亦可 受微生物作用，还原为氨。有氧环境中，水中氨亦可转变 为亚硝酸盐，或继续转变为硝酸盐。 测定水中各种兴叹的氮化合物，有助于评价水体被污染和 自净状态。
类：
1 物理性水质指标 ⑴ 感官物理性状指标，如温度、色度、嗅和味、浑浊度、透 明度等。
⑵ 其他的物理性指标，如固体含量、电导率、一些放射性元 素等。
• 2 化学性水质指标 • ⑴ 一般化学性水质指标，如pH值、碱度、硬度、各种
阴阳离子、一般有机物等。
• ⑵ 有毒化学性水质指标，如重金属、氰化物、多环芳烃、
化合物、它的特点是杀菌力差。以上两种余氯加起来即为 总余氯。
• 余氯的作用是保证持续杀菌，也可防止水
受到再污染。但如果余氯量超标，可能会 加重水中酚和其它有机物产生的味和臭， 还有可能生成氯仿等有"三致"作用的有机氯 代物。测定水中余氯含量和存在状态，对 做好饮水消毒工作和保证水卫生学安全极 为重要。
• 分析方法：
阳极溶出伏安法
• 镉（Cd）
环境工程领域中的镉 绝大多数淡水的含镉 量低于1微克/升，海水中镉的平均溶度为0.15微 克/升。镉的主要污染源是电镀、采矿、冶炼、染 料、电池和化学工业等排放的废水。镉不是人体 的必需元素。人体内的镉是出生后从外界环境中 吸取的﹐主要通过食物﹑水和空气而进入体内蓄 积下来。

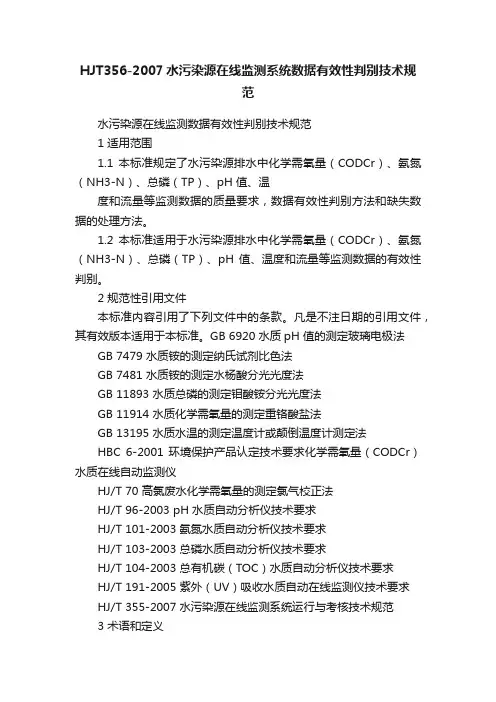

HJT356-2007水污染源在线监测系统数据有效性判别技术规范
HJT356-2007水污染源在线监测系统数据有效性判别技术规范水污染源在线监测数据有效性判别技术规范1 适用范围1.1 本标准规定了水污染源排水中化学需氧量（CODCr）、氨氮（NH3-N）、总磷（TP）、pH 值、温度和流量等监测数据的质量要求，数据有效性判别方法和缺失数据的处理方法。
1.2 本标准适用于水污染源排水中化学需氧量（CODCr）、氨氮（NH3-N）、总磷（TP）、pH 值、温度和流量等监测数据的有效性判别。
2 规范性引用文件本标准内容引用了下列文件中的条款。
凡是不注日期的引用文件，其有效版本适用于本标准。
GB 6920 水质pH 值的测定玻璃电极法GB 7479 水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893 水质总磷的测定钼酸铵分光光度法GB 11914 水质化学需氧量的测定重铬酸盐法GB 13195 水质水温的测定温度计或颠倒温度计测定法HBC 6-2001 环境保护产品认定技术要求化学需氧量（CODCr）水质在线自动监测仪HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96-2003 pH 水质自动分析仪技术要求HJ/T 101-2003 氨氮水质自动分析仪技术要求HJ/T 103-2003 总磷水质自动分析仪技术要求HJ/T 104-2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191-2005 紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 355-2007 水污染源在线监测系统运行与考核技术规范3 术语和定义下列术语和定义适用于本标准。
3.1数据有效性指从在线监测系统中所获得的数据经审核符合质量保证和质量控制要求，在质量上能与标准方法可比。
3.2自动分析仪指化学需氧量（CODCr ）在线自动监测仪、总有机碳（TOC ）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪等自动分析仪器。
水质培训水污染源在线监测规范国家
水污染源在线监测系统的验收—— 验收条件
3. 验收时必须提供水污染源在线监测系统的选型、工程设计、 施工、安装调试及性能等相关技术资料。
4. 水污染源在线监测系统所采用的基础通信网络和基础通信 协议应符合HJ/T 212-2005的相关要求，对通信规范的各项 内容作出响应，并提供相关的自检报告。
5. 数据采集传输仪已稳定运行一个月，向上位机发送数据准 确及时。
COD在线监测仪
仪器设备主要技术指标——CODCr水质 在线自动监测仪
CODCr值
CODCr＜30 mg/L
30 mg/L≤CODCr<60 mg/L
相对误差 ±10% ±30%
60 mg/L≤CODCr<100 ±20% mg/L
CODCr≥100 mg/L
±15%
COD在线监测仪比对误差分布图
３．基本功能要求： ▪ 吸水高度：大于5米 ▪ 外壳防护：IP67 ▪ 采样量重复性：应不大于±5mL
或平均容积的±5%
仪器设备主要技术指标——数据采 集传输仪
1. 通信协议 2. 工作温度和湿度 3. 备用电源 4. 数据存储（格式、数据类别、
存储量、读取方便） 5. 模拟量输入 6. 数字量输入
相对误差（％）
40 30 20 10
0
0
-10 -20 -30 -40
30
60
90
120
150
CODcr浓度（mg/L）
❖ COD在线监测仪实测数据与实验室分析结果间的相对 误差范围≤30％
仪器设备主要技术指标——TOC水质自动 分析仪
1. 方法原理：干式氧化、湿式氧化。
2. 检测方法：非分散红外吸收法。
仪器设备主要技术指标——一般要求
2020年新标准在线监测运维培训
2-3.常规监测设备因子及设备类型
pH在线分析仪,流量计
• pH：玻璃电极法,酸碱度，水温测量
• 流量计：超声波明渠，管道电磁流量计
2-4.采样器及数据采集处理传输仪类型
采样器及数采仪
• 自动采样器：指水污染源在线监测系统中用于实 现采集实时水样及混合水样、超标留样、平行监 测留样、比对监测留样的单元，供水污染源在线 监测仪器分析测试，水质自动采样单元具有采集 瞬时水样及混合水样，混匀及暂存水样、自动润 洗及排 空混匀桶，以及留样功能。
水污染源在线监测系统组成（老标准HJT 353-2007）
仪表测量的数据为仪器每间隔两个小时监测的瞬时排水样品
2.认识常规监测设备因子及设备类型
COD在线分析仪
动力系统 注射器
• 测量国标方法：重铬酸钾法GB11914-90 • 工作原理：
– 水样、重铬酸钾、硫酸银、硫酸汞、浓硫 酸的混合液在消解池中加热消解。
1 一、污染源在线监测系统简介
污染源在线监测系统是指由实现水污染源流量监测、水污染源水样采集、分析 及分析数据统计与上传等功能的软硬件设施组成的系统。
水污染源在线监测仪器：指水污染源在线监测系统中用于在线连续监测污染物浓 度和排放量的仪器、仪表。例如：常见的COD、氨氮、总磷、总氮、pH等
水污染源在线监测系统组成：水污染源在线监测系统主要由四部分组成：流量监 测单元、水质自动采样单元、水污染源在线监测仪器、数据控制单元以及相应的 建筑设施等，见图1。
一般企业水污染源在线监测系统组成（新标准HJ 353-2019）
数据反控
水污染源在线监测系统组成（新标准HJ 353-2019）
仪表测量的为自动采样器每15分钟取一次，两个小时取排放水8次样品的混合样
HJT--水污染源在线监测系统数据有效性判别技术规范
HJT--水污染源在线监测系统数据有效性判别技术规范————————————————————————————————作者：————————————————————————————————日期：水污染源在线监测数据有效性判别技术规范1 适用范围1.1 本标准规定了水污染源排水中化学需氧量（CODCr）、氨氮（NH3-N）、总磷（TP）、pH 值、温度和流量等监测数据的质量要求，数据有效性判别方法和缺失数据的处理方法。
1.2 本标准适用于水污染源排水中化学需氧量（CODCr）、氨氮（NH3-N）、总磷（TP）、pH 值、温度和流量等监测数据的有效性判别。
2 规范性引用文件本标准内容引用了下列文件中的条款。
凡是不注日期的引用文件，其有效版本适用于本标准。
GB 6920 水质 pH 值的测定玻璃电极法GB 7479 水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893 水质总磷的测定钼酸铵分光光度法GB 11914 水质化学需氧量的测定重铬酸盐法GB 13195 水质水温的测定温度计或颠倒温度计测定法HBC 6-2001 环境保护产品认定技术要求化学需氧量（CODCr）水质在线自动监测仪HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96-2003 pH 水质自动分析仪技术要求HJ/T 101-2003 氨氮水质自动分析仪技术要求HJ/T 103-2003 总磷水质自动分析仪技术要求HJ/T 104-2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191-2005 紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 355-2007 水污染源在线监测系统运行与考核技术规范3 术语和定义下列术语和定义适用于本标准。
3.1数据有效性指从在线监测系统中所获得的数据经审核符合质量保证和质量控制要求，在质量上能与标准方法可比。
3.2自动分析仪指化学需氧量（CODCr ）在线自动监测仪、总有机碳（TOC ）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪等自动分析仪器。

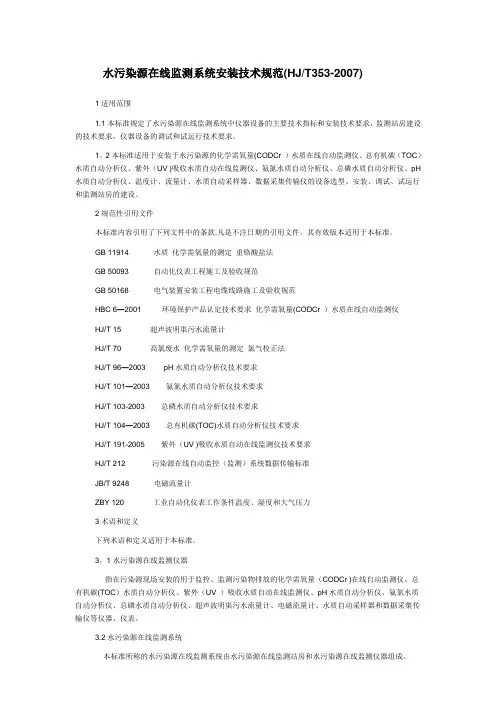

水污染源在线监测系统安装技术规范HJT353--2007
水污染源在线监测系统安装技术规范（HJ/T353-2007)1适用范围1.1本标准规定了水污染源在线监测系统中仪器设备的主要技术指标和安装技术要求，监测站房建设的技术要求，仪器设备的调试和试运行技术要求。
1.2本标准适用于安装于水污染源的化学需氧量（CODCr ）水质在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、氨氮水质自动分析仪、总磷水质自动分析仪、pH水质自动分析仪、温度计、流量计、水质自动采样器、数据采集传输仪的设备选型、安装、调试、试运行和监测站房的建设。
2规范性引用文件本标准内容引用了下列文件中的条款。
凡是不注日期的引用文件，其有效版本适用于本标准。
GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093 自动化仪表工程施工及验收规范GB 50168 电气装置安装工程电缆线路施工及验收规范HBC 6-2001 环境保护产品认定技术要求化学需氧量（CODCr ）水质在线自动监测仪HJ/T 15 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96-2003 pH水质自动分析仪技术要求HJ/T 101-2003 氨氮水质自动分析仪技术要求HJ/T 103-2003 总磷水质自动分析仪技术要求HJ/T 104-2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191-2005 紫外（UV ）吸收水质自动在线监测仪技术要求HJ/T 212 污染源在线自动监控（监测）系统数据传输标准JB/T 9248 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3术语和定义下列术语和定义适用于本标准。
3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr ）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。
水污染源在线监测规范-国家
2. 工作温度和湿度 3. 备用电源 4. 数据存储（格式、数据类别、
存储量、读取方便） 5. 模拟量输入 6. 数字量输入
仪器设备主要技术指标——数据采集传输仪
7. 继电器输出
8. 通信串行接口 9. 内部时钟
10. 通信波特率
11. 人机界面 12. 总体平均无故障连续运行时间 13. 基本功能要求
差值
6.50
7.00
7.50
8.00
8.50
9.00
9.50
pH
pH在线监测仪实测数据与实验室分析结果间的差值范围必须≤±0.5pH。
仪器设备主要技术指标——温度计
１．方法原理： 铂电阻或热电偶测量法。
２．测量范围：
0~100℃，精度0.1℃。 ３．安装方式： 插入式。
仪器设备主要技术指标——流量计
水污染源在线监测系统的验收—— 监测站房验收
监测站房应做到专室专用。站房应密闭，安装空 调，保证室内清洁，环境温度、相对湿度和大气 压等应符合ZBY 120-83的要求 . 监测用房内应有合格的给、排水设施，应使用自 来水清洗仪器及有关装置。 监测用房应有完善、规范的接地装置和避雷措施， 防盗和防止人为破坏的设施。
仪器设备主要技术指标——总磷水质自动分析仪
１．方法原理：
将水样用过硫酸钾氧化分解后，用钼锑抗分光光度 法测定。氧化分解方式主要有三种：水样在120℃、 30min加热分解；水样在120℃以下紫外分解；水样在 100℃以下氧化电分解。
使用其他方法原理的总磷水质自动分析仪，其各项 性能指标应满足本标准的相关要求。 ２．测定范围：0～50mg/L ３．性能要求：实际水样比对试验80%相对误差值应不大于 ±15％，其它各项性能指标应满足 HJ/T 103 要求。
存储量、读取方便） 5. 模拟量输入 6. 数字量输入
仪器设备主要技术指标——数据采集传输仪
7. 继电器输出
8. 通信串行接口 9. 内部时钟
10. 通信波特率
11. 人机界面 12. 总体平均无故障连续运行时间 13. 基本功能要求
差值
6.50
7.00
7.50
8.00
8.50
9.00
9.50
pH
pH在线监测仪实测数据与实验室分析结果间的差值范围必须≤±0.5pH。
仪器设备主要技术指标——温度计
１．方法原理： 铂电阻或热电偶测量法。
２．测量范围：
0~100℃，精度0.1℃。 ３．安装方式： 插入式。
仪器设备主要技术指标——流量计
水污染源在线监测系统的验收—— 监测站房验收
监测站房应做到专室专用。站房应密闭，安装空 调，保证室内清洁，环境温度、相对湿度和大气 压等应符合ZBY 120-83的要求 . 监测用房内应有合格的给、排水设施，应使用自 来水清洗仪器及有关装置。 监测用房应有完善、规范的接地装置和避雷措施， 防盗和防止人为破坏的设施。
仪器设备主要技术指标——总磷水质自动分析仪
１．方法原理：
将水样用过硫酸钾氧化分解后，用钼锑抗分光光度 法测定。氧化分解方式主要有三种：水样在120℃、 30min加热分解；水样在120℃以下紫外分解；水样在 100℃以下氧化电分解。
使用其他方法原理的总磷水质自动分析仪，其各项 性能指标应满足本标准的相关要求。 ２．测定范围：0～50mg/L ３．性能要求：实际水样比对试验80%相对误差值应不大于 ±15％，其它各项性能指标应满足 HJ/T 103 要求。
水污染源在线监测规范-国家
4. 水污染源在线监测系统调试 5. 水污染源在线监测系统试运行
h
4
适用范围
本标准规定了水污染源在线监测系统中仪器设备的主 要技术指标和安装技术要求，监测站房建设的技术要 求，仪器设备的调试和试运行技术要求。
本标准适用于安装于水污染源的CODCr水质在线自动 监测仪、TOC水质自动分析仪、UV吸收水质自动在 线监测仪、氨氮水质自动分析仪、总磷水质自动分析 仪、pH水质自动分析仪、温度计、流量计、水质自 动采样器、数据采集传输仪的设备选型、安装、调试、 试运行和监测站房的建设。
相对误差 ±10% ±30% ±20% ±15%
h
11
仪器设备主要技术指标——UV吸收水质自动在线监测仪
１．方法原理：单波长、多波长、扫描型
２．测定范围：
标准溶液浓度与换算成1m光程的吸光度呈线性的 范围。最小测定范围为0~20m-1，最高测定范围可达 0~250m-1或更高。
３．性能要求：
实际水样比对试验以UV吸收水质自动在线监测仪 与GB11914方法（高氯废水采用 HJ/T 70方法）作实际 水样比对试验，80%相对误差值应满足表1的要求。
COD在线监测仪
h
7
仪器设备主要技术指标——CODCr水质在线自动监测仪
CODCr值 CODCr＜30 mg/L 30 mg/L≤CODCr<60 mg/L 60 mg/L≤CODCr<100 mg/L CODCr≥100 mg/L
相对误差 ±10% ±30% ±20% ±15%
h
8
COD在线监测仪比对误差分布图
对于排放高氯废水（氯离子浓度在1000～ 20000mg/L）的水污染源，不宜使用CODCr水质在 线自动监测仪。
h
4
适用范围
本标准规定了水污染源在线监测系统中仪器设备的主 要技术指标和安装技术要求，监测站房建设的技术要 求，仪器设备的调试和试运行技术要求。
本标准适用于安装于水污染源的CODCr水质在线自动 监测仪、TOC水质自动分析仪、UV吸收水质自动在 线监测仪、氨氮水质自动分析仪、总磷水质自动分析 仪、pH水质自动分析仪、温度计、流量计、水质自 动采样器、数据采集传输仪的设备选型、安装、调试、 试运行和监测站房的建设。
相对误差 ±10% ±30% ±20% ±15%
h
11
仪器设备主要技术指标——UV吸收水质自动在线监测仪
１．方法原理：单波长、多波长、扫描型
２．测定范围：
标准溶液浓度与换算成1m光程的吸光度呈线性的 范围。最小测定范围为0~20m-1，最高测定范围可达 0~250m-1或更高。
３．性能要求：
实际水样比对试验以UV吸收水质自动在线监测仪 与GB11914方法（高氯废水采用 HJ/T 70方法）作实际 水样比对试验，80%相对误差值应满足表1的要求。
COD在线监测仪
h
7
仪器设备主要技术指标——CODCr水质在线自动监测仪
CODCr值 CODCr＜30 mg/L 30 mg/L≤CODCr<60 mg/L 60 mg/L≤CODCr<100 mg/L CODCr≥100 mg/L
相对误差 ±10% ±30% ±20% ±15%
h
8
COD在线监测仪比对误差分布图
对于排放高氯废水（氯离子浓度在1000～ 20000mg/L）的水污染源，不宜使用CODCr水质在 线自动监测仪。
水污染源在线监测培训
• 当采样点到仪器的水平距离小于 20m，垂直高度差小于 3m 时，应选用功 率为 350W 的潜水泵或自吸泵。
• 当采样点到仪器的水平距离不小于 20m 时，应选用功率为 550W～ 750W 的潜水泵或自吸泵。
• 根据水质情况选择适宜材质的水泵，防止腐蚀和堵塞。 • 固定采样管道与采样头或潜水泵间须装有活接头，以便于维护。 • 水质自动采样器应具有采集混合水样、定时采样、混匀及暂存混合水样、
水污染源-采样管路
• 根据水质情况选择适宜的采样管材质， 防止堵塞， 禁止使用软管。采样管 路应进行必要的防腐。
• 应对采样管路名称、水流方向进行必 要的标识。
水污染源-采样泵和自动采样器要求
• 应根据水样流量、水质自动采样器的水头损失及水位差合理选择采样泵。 采样泵应一用一备，能保证将水样无变质地输送至水质自动采样器。
2019年8月
1深圳市水和废气污染源在线监测系统 2水污染源在线监测系统验收 3水污染源在线监测系统运行与考核
其他术规范
• 水质自动采样器技术要求及检测 方法HJ372-2007
• 污染物在线监控（监测）系统数 据传输标准HJ 212-2017
• 污染源在线自动监控（监测）数 据采集传输仪技术要求HJ 4772009
污染源在线监测系统组成
水污染源在线监测系统主要由流量监测系统、水质 自动采样系统、水污染源在线监测仪器、数据控制 系统以及相应的建筑设施等组成 。 固定污染源在烟气在线监测系统 CEMS 是由颗粒物 监测单元和（或）气态污染物监测单元、烟气参数 监测单元、数据采集与传输单元以及相应的建筑设 施等组成。
水污染源-排放口设置
1排放口应设置符合 GB15562.1 要求的环境保护图形标志牌。 2排放口的设置应符合 HJ 353 中的要求，并按照原环保部和地方政府环保部 门的相关要求，进行规范化整治。 3水可以通过矩形、圆管形及梯形的管道或明渠方式排放，管道或明渠宜选 用混凝土、陶瓷、钢板、钢管、玻璃钢和塑料等具有防腐及易清洁的硬质材 质。 4管道式排放水的，应在管道上安装取样口， 明渠式排放水的，排放口上游 应有一段底壁平滑且长度大于 5 倍渠道宽度的平直明渠。 5排放口设置在地下时，水面距地面大于 1m 时，应设置取样台阶，每级台 阶高度应在 15cm～20cm 之间，向下倾斜坡度不得小于 5°，宽度应在 50cm～60cm 之间。
• 当采样点到仪器的水平距离不小于 20m 时，应选用功率为 550W～ 750W 的潜水泵或自吸泵。
• 根据水质情况选择适宜材质的水泵，防止腐蚀和堵塞。 • 固定采样管道与采样头或潜水泵间须装有活接头，以便于维护。 • 水质自动采样器应具有采集混合水样、定时采样、混匀及暂存混合水样、
水污染源-采样管路
• 根据水质情况选择适宜的采样管材质， 防止堵塞， 禁止使用软管。采样管 路应进行必要的防腐。
• 应对采样管路名称、水流方向进行必 要的标识。
水污染源-采样泵和自动采样器要求
• 应根据水样流量、水质自动采样器的水头损失及水位差合理选择采样泵。 采样泵应一用一备，能保证将水样无变质地输送至水质自动采样器。
2019年8月
1深圳市水和废气污染源在线监测系统 2水污染源在线监测系统验收 3水污染源在线监测系统运行与考核
其他术规范
• 水质自动采样器技术要求及检测 方法HJ372-2007
• 污染物在线监控（监测）系统数 据传输标准HJ 212-2017
• 污染源在线自动监控（监测）数 据采集传输仪技术要求HJ 4772009
污染源在线监测系统组成
水污染源在线监测系统主要由流量监测系统、水质 自动采样系统、水污染源在线监测仪器、数据控制 系统以及相应的建筑设施等组成 。 固定污染源在烟气在线监测系统 CEMS 是由颗粒物 监测单元和（或）气态污染物监测单元、烟气参数 监测单元、数据采集与传输单元以及相应的建筑设 施等组成。
水污染源-排放口设置
1排放口应设置符合 GB15562.1 要求的环境保护图形标志牌。 2排放口的设置应符合 HJ 353 中的要求，并按照原环保部和地方政府环保部 门的相关要求，进行规范化整治。 3水可以通过矩形、圆管形及梯形的管道或明渠方式排放，管道或明渠宜选 用混凝土、陶瓷、钢板、钢管、玻璃钢和塑料等具有防腐及易清洁的硬质材 质。 4管道式排放水的，应在管道上安装取样口， 明渠式排放水的，排放口上游 应有一段底壁平滑且长度大于 5 倍渠道宽度的平直明渠。 5排放口设置在地下时，水面距地面大于 1m 时，应设置取样台阶，每级台 阶高度应在 15cm～20cm 之间，向下倾斜坡度不得小于 5°，宽度应在 50cm～60cm 之间。
水污染源在线监测规范-国家
仪器设备主要技术指标——总磷水质自动分析仪
１．方法原理： 将水样用过硫酸钾氧化分解后，用钼锑抗分光光度
法测定。氧化分解方式主要有三种：水样在120℃、 30min加热分解；水样在120℃以下紫外分解；水样在 100℃以下氧化电分解。
使用其他方法原理的总磷水质自动分析仪，其各项 性能指标应满足本标准的相关要求。 ２．测定范围：0～50mg/L ３．性能要求：实际水样比对试验80%相对误差值应不大于 ±15％，其它各项性能指标应满足 HJ/T 103 要求。
其它各项性能指标应满足 HJ/T 191要求。
仪器设备主要技术指标——UV吸收水质自动在线监测仪
CODCr值 CODCr＜30 mg/L 30 mg/L≤CODCr<60 mg/L 60 mg/L≤CODCr<100 mg/L CODCr≥100 mg/L
相对误差 ±10% ±30% ±20% ±15%
仪器设备主要技术指标—— pH水质自动分析仪
１．测定原理：玻璃电极法 ２．测量范围：pH 2~12 （0~40℃） ３．性能要求：
实际水样比对试验80%绝对误差值应不大 于 ±0.5pH，其它各项性能指标应满足 HJ/T 96 要求。
pH 在线监测仪比对误差分布图
差值
ห้องสมุดไป่ตู้
0.60 0.50
0.40 0.30 0.20 0.10
COD在线监测仪
仪器设备主要技术指标——CODCr水质在线自动监测仪
CODCr值 CODCr＜30 mg/L 30 mg/L≤CODCr<60 mg/L 60 mg/L≤CODCr<100 mg/L CODCr≥100 mg/L
相对误差 ±10% ±30% ±20% ±15%
水污染源在线监测系统安装技术规范(试行)HJT353--
水污染源在线监测系统安装技术规范1适用范围1.1本标准规定了水污染源在线监测系统中仪器设备的主要技术指标和安装技术要求，监测站房建设的技术要求，仪器设备的调试和试运行技术要求。
1.2本标准适用于安装于水污染源的化学需氧量（CODCr ）水质在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、氨氮水质自动分析仪、总磷水质自动分析仪、pH水质自动分析仪、温度计、流量计、水质自动采样器、数据采集传输仪的设备选型、安装、调试、试运行和监测站房的建设。
2规范性引用文件本标准内容引用了下列文件中的条款。
凡是不注日期的引用文件，其有效版本适用于本标准。
GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093 自动化仪表工程施工及验收规范GB 50168 电气装置安装工程电缆线路施工及验收规范HBC 6-2001 环境保护产品认定技术要求化学需氧量（CODCr ）水质在线自动监测仪HJ/T 15 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96-2003 pH水质自动分析仪技术要求HJ/T 101-2003 氨氮水质自动分析仪技术要求HJ/T 103-2003 总磷水质自动分析仪技术要求HJ/T 104-2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191-2005 紫外（UV ）吸收水质自动在线监测仪技术要求HJ/T 212 污染源在线自动监控（监测）系统数据传输标准JB/T 9248 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3术语和定义下列术语和定义适用于本标准。
3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr ）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
企业排污口设置 监测站房要求 采样取水系统安装要求 现场水质自动分析仪安装要求
4. 水污染源在线监测系统调试 5. 水污染源在线监测系统试运行
特选课堂
4
适用范围
本标准规定了水污染源在线监测系统中仪器设备的主要 技术指标和安装技术要求，监测站房建设的技术要求， 仪器设备的调试和试运行技术要求。
特选课堂
7
仪器设备主要技术指标——CODCr水质在线自动监测仪
CODCr值 CODCr＜30 mg/L 30 mg/L≤CODCr<60 mg/L 60 mg/L≤CODCr<100 mg/L CODCr≥100 mg/L
相对误差 ±10% ±30% ±20% ±15%
特选课堂
8
COD在线监测仪比对误差分布图
实际水样比对试验以UV吸收水质自动在线监测仪 与GB11914方法（高氯废水采用 HJ/T 70方法）作实际 水样比对试验，80%相对误差值应满足表1的要求。
其它各项性能指标应满足 HJ/T 191要求。
特选课堂
12
仪器设备主要技术指标——UV吸收水质自动在线监测仪
CODCr值 CODCr＜30 mg/L 30 mg/L≤CODCr<60 mg/L 60 mg/L≤CODCr<100 mg/L CODCr≥100 mg/L
相对误差 ±10% ±30% ±20% ±15%
特选课堂
13
仪器设备主要技术指标——氨氮水质自动分析仪
１．方法原理： 气敏电极法、光度法；使用其他方法原理的氨氮水质
自动分析仪，其各项性能指标应满足本标准的相关要求。 ２．测定范围：
电极法为 0.05~100 mg/L；光度法为 0.05~50mg/L。 ３．性能要求：
本标准适用于安装于水污染源的CODCr水质在线自动监 测仪、TOC水质自动分析仪、UV吸收水质自动在线监 测仪、氨氮水质自动分析仪、总磷水质自动分析仪、 pH水质自动分析仪、温度计、流量计、水质自动采样 器、数据采集传输仪的设备选型、安装、调试、试运行 和监测站房的建设。
特选课堂
5
仪器设备主要技术指标——一般要求
使用其他方法原理的总磷水质自动分析仪，其各项 性能指标应满足本标准的相关要求。
２．测定范围：0～50mg/L ３．性能要求：实际水样比对试验80%相对误差值应不大于
±15％，其它各项性能指标应满足 HJ/T 103 要求。
特质自动分析仪
１．测定原理：玻璃电极法。 ２．测量范围：pH 2~12 （0~40℃）。 ３．性能要求：
水污染源在线监测系统 技术规范
上海市环境监测中心
特选课堂
1
水污染源在线监测系统安装技术规范 （HJ/T 353-2007）
水污染源在线监测系统验收技术规范 （HJ/T 354-2007）
水污染源在线监测系统运行与考核技术规范
（HJ/T 355-2007）
水污染源在线监测数据有效性判别技术规范
工作电压和频率、通信协议、相关认证、基本功能 要求。
对于TOC、UV吸收水质自动在线监测仪，须具有 将TOC数据或UV法检测结果自动换算成CODCr， 并显示和输出数据的功能。
对于排放水质不稳定的水污染源，不宜使用TOC自 动分析仪或UV吸收水质自动在线监测仪。
对于排放高氯废水（氯离子浓度在1000～ 20000mg/L）的水污染源，不宜使用CODCr水质在 线自动监测仪。
相对误差（％）
40 30 20 10
0
0
-10 -20 -30 -40
30
60
90
120
150
CODcr浓度（mg/L）
COD在线监测仪实测数据与实验室分析结果间的相对误差范围≤30％
特选课堂
9
仪器设备主要技术指标——TOC水质自动分析仪
1. 方法原理：干式氧化、湿式氧化。 2. 检测方法：非分散红外吸收法。 3. 测定范围：2～1000mg/L，可扩充。 4. 性能要求：
实际水样比对试验以TOC水质自 动分析仪与 GB 11914方法（高氯废水 采用 HJ/T 70方法）作实际水样比对试 验，80%相对误差值应满足下表要求。
其它各项性能指标应满足 HJ/T 104 要求。
TOC在线监测仪
特选课堂
10
仪器设备主要技术指标——TOC水质自动分析仪
CODCr值 CODCr＜30 mg/L 30 mg/L≤CODCr<60 mg/L 60 mg/L≤CODCr<100 mg/L CODCr≥100 mg/L
特选课堂
6
仪器设备主要技术指标——CODCr水质在线自动监测仪
1. 检测方法：光度法、化学滴 定法、库仑滴定法等。
2. 测定范围：20～2000mg/L， 可扩充。
3. 性能要求：实际水样比对试 验80%相对误差值应满足下 表要求，其它各项性能指标 应满足 HBC 6-2001要求。
COD在线监测仪
实际水样比对试验80%绝对误差值应不大 于 ±0.5pH，其它各项性能指标应满足 HJ/T 96 要求。
特选课堂
16
pH 在线监测仪比对误差分布图
相对误差 ±10% ±30% ±20% ±15%
特选课堂
11
仪器设备主要技术指标——UV吸收水质自动在线监测仪
１．方法原理：单波长、多波长、扫描型
２．测定范围：
标准溶液浓度与换算成1m光程的吸光度呈线性的 范围。最小测定范围为0~20m-1，最高测定范围可达 0~250m-1或更高。
３．性能要求：
光度法零点漂移应不大于±5%，电极法和光度法的 实际水样比对试验80%相对误差值应不大于±15％，其 它各项性能指标应满足 HJ/T 101 要求。
特选课堂
14
仪器设备主要技术指标——总磷水质自动分析仪
１．方法原理：
将水样用过硫酸钾氧化分解后，用钼锑抗分光光度 法测定。氧化分解方式主要有三种：水样在120℃、 30min加热分解；水样在120℃以下紫外分解；水样在 100℃以下氧化电分解。
（HJ/T 356-2007）
特选课堂
2
一、水污染源在线监测系统 安装技术规范
（HJ/T 353-2007）
特选课堂
3
内容
1. 适用范围 2. 仪器设备主要技术指标
一般技术要求 水质自动分析仪技术指标 流量计要求 水质自动采样器要求 数据采集传输仪基本功能要求
3. 监测站房与仪器设备安装技术要求
4. 水污染源在线监测系统调试 5. 水污染源在线监测系统试运行
特选课堂
4
适用范围
本标准规定了水污染源在线监测系统中仪器设备的主要 技术指标和安装技术要求，监测站房建设的技术要求， 仪器设备的调试和试运行技术要求。
特选课堂
7
仪器设备主要技术指标——CODCr水质在线自动监测仪
CODCr值 CODCr＜30 mg/L 30 mg/L≤CODCr<60 mg/L 60 mg/L≤CODCr<100 mg/L CODCr≥100 mg/L
相对误差 ±10% ±30% ±20% ±15%
特选课堂
8
COD在线监测仪比对误差分布图
实际水样比对试验以UV吸收水质自动在线监测仪 与GB11914方法（高氯废水采用 HJ/T 70方法）作实际 水样比对试验，80%相对误差值应满足表1的要求。
其它各项性能指标应满足 HJ/T 191要求。
特选课堂
12
仪器设备主要技术指标——UV吸收水质自动在线监测仪
CODCr值 CODCr＜30 mg/L 30 mg/L≤CODCr<60 mg/L 60 mg/L≤CODCr<100 mg/L CODCr≥100 mg/L
相对误差 ±10% ±30% ±20% ±15%
特选课堂
13
仪器设备主要技术指标——氨氮水质自动分析仪
１．方法原理： 气敏电极法、光度法；使用其他方法原理的氨氮水质
自动分析仪，其各项性能指标应满足本标准的相关要求。 ２．测定范围：
电极法为 0.05~100 mg/L；光度法为 0.05~50mg/L。 ３．性能要求：
本标准适用于安装于水污染源的CODCr水质在线自动监 测仪、TOC水质自动分析仪、UV吸收水质自动在线监 测仪、氨氮水质自动分析仪、总磷水质自动分析仪、 pH水质自动分析仪、温度计、流量计、水质自动采样 器、数据采集传输仪的设备选型、安装、调试、试运行 和监测站房的建设。
特选课堂
5
仪器设备主要技术指标——一般要求
使用其他方法原理的总磷水质自动分析仪，其各项 性能指标应满足本标准的相关要求。
２．测定范围：0～50mg/L ３．性能要求：实际水样比对试验80%相对误差值应不大于
±15％，其它各项性能指标应满足 HJ/T 103 要求。
特质自动分析仪
１．测定原理：玻璃电极法。 ２．测量范围：pH 2~12 （0~40℃）。 ３．性能要求：
水污染源在线监测系统 技术规范
上海市环境监测中心
特选课堂
1
水污染源在线监测系统安装技术规范 （HJ/T 353-2007）
水污染源在线监测系统验收技术规范 （HJ/T 354-2007）
水污染源在线监测系统运行与考核技术规范
（HJ/T 355-2007）
水污染源在线监测数据有效性判别技术规范
工作电压和频率、通信协议、相关认证、基本功能 要求。
对于TOC、UV吸收水质自动在线监测仪，须具有 将TOC数据或UV法检测结果自动换算成CODCr， 并显示和输出数据的功能。
对于排放水质不稳定的水污染源，不宜使用TOC自 动分析仪或UV吸收水质自动在线监测仪。
对于排放高氯废水（氯离子浓度在1000～ 20000mg/L）的水污染源，不宜使用CODCr水质在 线自动监测仪。
相对误差（％）
40 30 20 10
0
0
-10 -20 -30 -40
30
60
90
120
150
CODcr浓度（mg/L）
COD在线监测仪实测数据与实验室分析结果间的相对误差范围≤30％
特选课堂
9
仪器设备主要技术指标——TOC水质自动分析仪
1. 方法原理：干式氧化、湿式氧化。 2. 检测方法：非分散红外吸收法。 3. 测定范围：2～1000mg/L，可扩充。 4. 性能要求：
实际水样比对试验以TOC水质自 动分析仪与 GB 11914方法（高氯废水 采用 HJ/T 70方法）作实际水样比对试 验，80%相对误差值应满足下表要求。
其它各项性能指标应满足 HJ/T 104 要求。
TOC在线监测仪
特选课堂
10
仪器设备主要技术指标——TOC水质自动分析仪
CODCr值 CODCr＜30 mg/L 30 mg/L≤CODCr<60 mg/L 60 mg/L≤CODCr<100 mg/L CODCr≥100 mg/L
特选课堂
6
仪器设备主要技术指标——CODCr水质在线自动监测仪
1. 检测方法：光度法、化学滴 定法、库仑滴定法等。
2. 测定范围：20～2000mg/L， 可扩充。
3. 性能要求：实际水样比对试 验80%相对误差值应满足下 表要求，其它各项性能指标 应满足 HBC 6-2001要求。
COD在线监测仪
实际水样比对试验80%绝对误差值应不大 于 ±0.5pH，其它各项性能指标应满足 HJ/T 96 要求。
特选课堂
16
pH 在线监测仪比对误差分布图
相对误差 ±10% ±30% ±20% ±15%
特选课堂
11
仪器设备主要技术指标——UV吸收水质自动在线监测仪
１．方法原理：单波长、多波长、扫描型
２．测定范围：
标准溶液浓度与换算成1m光程的吸光度呈线性的 范围。最小测定范围为0~20m-1，最高测定范围可达 0~250m-1或更高。
３．性能要求：
光度法零点漂移应不大于±5%，电极法和光度法的 实际水样比对试验80%相对误差值应不大于±15％，其 它各项性能指标应满足 HJ/T 101 要求。
特选课堂
14
仪器设备主要技术指标——总磷水质自动分析仪
１．方法原理：
将水样用过硫酸钾氧化分解后，用钼锑抗分光光度 法测定。氧化分解方式主要有三种：水样在120℃、 30min加热分解；水样在120℃以下紫外分解；水样在 100℃以下氧化电分解。
（HJ/T 356-2007）
特选课堂
2
一、水污染源在线监测系统 安装技术规范
（HJ/T 353-2007）
特选课堂
3
内容
1. 适用范围 2. 仪器设备主要技术指标
一般技术要求 水质自动分析仪技术指标 流量计要求 水质自动采样器要求 数据采集传输仪基本功能要求
3. 监测站房与仪器设备安装技术要求
