注意在准备安装、操作，服务或维护前，要认真阅读说明书，熟悉设备。
下面特定信息可能贯穿于整个说明书，或贴在设备上，提醒您注意潜在的危险，或者让您注意那些阐述和简化过程的信息。
安全标志“Danger”或“Warning”加上前面的两个图标之一，表示存在电子危险，如果不按说明操作，会导致人身伤害。
是安全警示。
用于提醒您有人身安全危险。
遵循标志后所提示的安全信息，避免可能引起的伤害或死亡。
NOTE：提供另外的信息以阐明或简化步骤。
请注意：电气设备应该让有资格的专业人员进行安装、操作、使用、维护。
这个说明书不是针对那些未经培训的人员使用的操作手册。
未按使用操作而造成不良后果，华通公司将不负任何责任。
DCNGER标志表示一个直接的危险,如果不能避免,将会立即导致死亡或严重伤害. WARNING标志表示一个潜在的危险,如果不能避免,将会立即导致死亡或严重伤害. CAUTION标志表示一个潜在的危险,如果不能避免,可能会导致较小或中等程度的伤害.没有安全警示标示的DAUTION表示一个潜在的危险,如果不能避免,可能会导致财产损失装箱内容·马达保护器·随机物品包括:·测试报告·合格证·用户手册在打开产品包装时,请仔细检查是否有损坏,如有任何损坏请及时通知华通公司或华通公司授权合作伙伴,并请保留损坏的外包装.如系华通公司或华通公司授权合作伙伴责任,将及时予以更换.·本用户手册随大包装箱附送设备标识1 产品型号2 电流输入值3 精度等级4 仪表电源5 出厂日期6 产品序号7 生产厂家本文所含信息如有更改，恕不另行通知。
华通公司产品与服务的全部保修单中明确说明，请向您所在地区的经销商查询。
本文中的内容信息不得视为任何附加的保证承诺。
华通公司对本文中所包含的技术或编辑错误、遗漏概不负责。
保留所有权利。
除非版权允许，否则在未事先征得书面许可的情况理，严禁复制、引用或翻译。

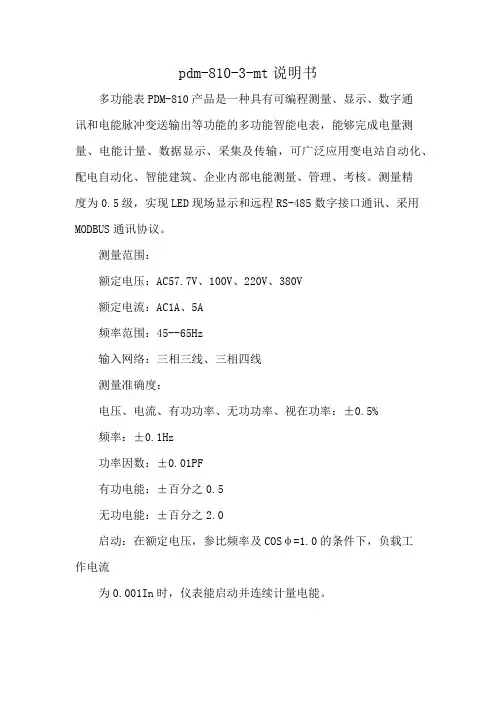

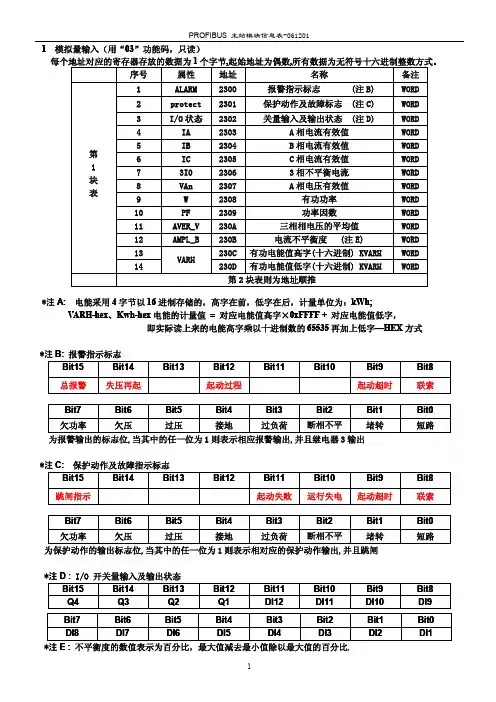

pdm-810-3-mt说明书多功能表PDM-810产品是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能智能电表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。
测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯、采用MODBUS通讯协议。
测量范围：额定电压：AC57.7V、100V、220V、380V额定电流：AC1A、5A频率范围：45--65Hz输入网络：三相三线、三相四线测量准确度：电压、电流、有功功率、无功功率、视在功率：±0.5%频率：±0.1Hz功率因数：±0.01PF有功电能：±百分之0.5无功电能：±百分之2.0启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加百分之115额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数：脉冲输出：集电极开路的光耦输出，集电极开路电压VCC≤48V、电流Iz≤50mA脉冲常数：10000imp/kWh或10000imp/kvarh。
其意义为：当仪表累积1kWh时脉冲输出个数为10000个，需要强调的是1kWh为电能的2次电能数据，在PT、CT的情况下，相对的N个脉冲数据对应1次电能为1kWh×电压互感器变比×电流互感器变比。
报警（开关量）输出：四路继电器常开触点，30VDC/1A，240VAC/1A（阻性负载）开关量输入：四路无源干接点模拟量变送输出：可同时提供四路模拟量电流输出模拟量输出范围：DC0-20mA或DC4-20mA可编程设定模拟量输出精度：±百分之0.5模拟量输出过载：百分之120有效输出，Z大电流24mA模拟量输出负载：≤400Ω通讯接口：RS485，采用MODBUS_RTU通讯规约。
（产品数据管理）低压电动机保护控制器PDMMR系列HXS-3000低压电动机保护控制器产品说明书目录第1章产品介绍 (1)1.1产品设计说明 (1)1.2功能特点 (1)1.3运行模式 (2)1.4分段保护 (2)第2章技术参数 (3)2.1系统参数 (3)2.2符号对照表 (3)2.3测量范围和精度 (4)2.4电磁特性 (4)2.5使用环境 (4)第3章结构尺寸和安装方式 (5)3.1控制器本体外形尺寸 (5)3.2控制器本体和扩展模块连接示意图 (6)3.3扩展模块外形尺寸 (6)3.4扩展模块安装示意图 (6)第4章控制器功能配置 (7)4.1功能配置 (7)第5章电动机控制及其他功能 (9)5.1电动机运行状态的划分 (9)5.2启停操作 (9)5.4故障信息输出 (9)5.5失电自诊断 (10)5.6复位方式 (10)5.7操作权限 (10)第6章显示模块 (11)6.1描述 (11)6.2主要功能 (11)6.3指示灯 (12)6.4按键 (12)6.5显示内容 (15)第7章控制器面板及端子功能说明 (20)7.1指示灯 (20)7.2按键和通讯接口 (20)7.3端子功能说明 (21)第8章保护特性及参数整定 (23)8.1描述 (23)8.2启动超时保护 (23)8.3过载保护 (24)8.4过流堵转保护 (27)8.5断相保护 (27)8.6电流不平衡保护 (28)8.8漏电保护﹡ (29)8.9短路保护 (30)8.10欠载保护（欠电流）﹡ (30)8.11温度保护﹡ (31)8.12过压保护﹡ (32)8.13欠压保护﹡ (32)8.14欠功率因数保护﹡ (33)8.15相序保护﹡ (33)8.16增安型电机热过载保护﹡（T E时间保护） (34)第9章系统参数设置 (35)9.1电动机额定电流 (35)9.2电动机主回路CT选用 (35)9.3接地/漏电设置 (35)9.4漏电互感器额定电流 (35)9.5接触器最大分断电流 (35)9.6运行模式 (35)9.7接线检查 (36)9.8操作权限 (36)9.9通讯地址 (36)9.10波特率 (36)9.11模拟量输出 (36)9.12欠压重启动 (37)第10章开关量输入和继电器输出配置 (38)10.1保护模式 (38)10.2直接启动模式 (38)10.3双向启动模式 (39)10.4星/三角启动和自耦变压器启动两继电器模式 (39)10.5星/三角启动和自耦变压器启动三继电器模式 (40)第11章典型运行模式接线 (41)附录A (50)1.基本设置 (50)2.常见问题处理： (50)附录B (51)电动机控制器产品说明书产品介绍电动机控制器产品说明书结构尺寸和安装方式电动机控制器产品说明书控制器功能配置电动机控制器产品说明书控制及其他功能5.7操作权限「注」：保护模式下，没有操作权限的区分。

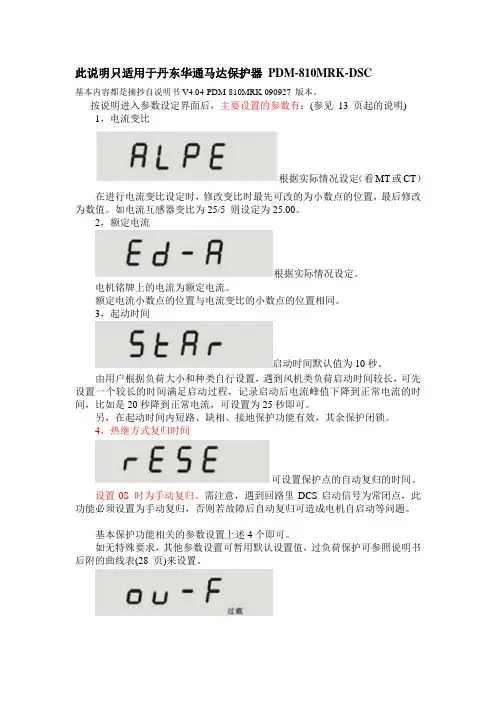

此说明只适用于丹东华通马达保护器PDM-810MRK-DSC基本内容都是摘抄自说明书V4.04-PDM-810MRK-090927 版本。
按说明进入参数设定界面后，主要设置的参数有：(参见13 页起的说明)1，电流变比根据实际情况设定（看MT或CT）在进行电流变比设定时，修改变比时最先可改的为小数点的位置，最后修改为数值。
如电流互感器变比为25/5 则设定为25.00。
2，额定电流根据实际情况设定。
电机铭牌上的电流为额定电流。
额定电流小数点的位置与电流变比的小数点的位置相同。
3，起动时间启动时间默认值为10秒。
由用户根据负荷大小和种类自行设置，遇到风机类负荷启动时间较长，可先设置一个较长的时间满足启动过程，记录启动后电流峰值下降到正常电流的时间，比如是20秒降到正常电流，可设置为25秒即可。
另，在起动时间内短路、缺相、接地保护功能有效，其余保护闭锁。
4，热继方式复归时间可设置保护点的自动复归的时间。
设置0S 时为手动复归。
需注意，遇到回路里DCS启动信号为常闭点，此功能必须设置为手动复归，否则若故障后自动复归可造成电机自启动等问题。
基本保护功能相关的参数设置上述4个即可。
如无特殊要求，其他参数设置可暂用默认设置值，过负荷保护可参照说明书后附的曲线表(28 页)来设置。
PDM-810MRK保护原理、故障排查及维护相关1，平时电机启动和运行时多观察面板中的电流值，可适当做记录。
如发生MRK报故障，参照显示界面，最下行（3）内的相对应的代码会显示，可根据故障代码进行故障排查。
如某种故障经常发生，比如过载经常动作，观察实际运行中的电流，检查核实过载参数的设置的过载倍数和速率值是否适合，如精度高，则适度调整参数。
处理其他故障时同理。
2，马达保护器控制原理马达保护器保护原理类似热继电器，保护输出点串接于控制回路内，一旦发生故障保护输出断开，则交流接触器线圈失电，从而达到停电机的保护目的。
3，装置故障后（一般故障现象为MRK的面板无显示）的处理办法。
能造成设备损坏，甚至人身伤亡！★如果电流回路经互感器输入，一定要确保电流回路接线时不能开路。
★仪表辅助电源AC/DC 75～255V，超出此范围将会使仪表永久损坏。
★必须按本手册接线图示接线，否则将会导致设备损坏。
★设备带电工作时，请不要接触设备两侧的端子，以防触电。
★设备接线完成后，请上紧两侧的螺丝，以防松动。
★设备检修时，请确认是否已停电；不允许带电拆拔端子。
★对于使用扩展液晶LCD或数码管LED显示单元的两种不同仪表的主体模块参数设置是不相同的，只能任选其一并在订货时注明。
★本手册仅限于相配套的PDM-810MR、PDM-810MRK产品使用。
在手册中的描述是按功能最全面的仪表编写的，对于仪表本身没有的功能在使用本手册时可以忽略不管，只按仪表相关的功能使用本手册即可。
＃公司保留升级的权利，此手册更新恕不另行通知。
第1章产品简介PDM-810MR、810MRK系列智能型马达保护控制器，适用于保护，交流50Hz额定工作电压至660V的各种额定电流的电动机。
对电动机的短路、堵转、过载、缺相/不平衡、接地/漏电及外部故障等引起的危害予以保护，并具有测量、操作控制、诊断维护、报警输出、模拟量输出及网络通讯（遥测、遥信、遥控、遥调）等功能。
1.1功能◆输入电流输入范围：AC0-5A；额定电流：1A、5A；过载能力：2倍额定值（连续）；100A/1秒（不连续）；输入负荷：最大为0.1V A。
◆测量功能三相电流零序电流平均电流电流不平衡度◆状态量输入开关量810MR 7路、810MRK 3路，可实现故障复位等功能◆继电器输出3路继电器控制输出，用于保护跳闸和故障报警功能等◆模拟量输出1路模拟量DC4~20mA输出可选配（810MRK选配）◆显示功能可选配LCD液晶操作显示单元或LED数码显示单元◆参数设定由操作面板（密码保护）或PC机软件设定◆显示界面 自动循环/手动按键切换两种显示可任选设定 ◆ PDM-810MR 、810MRK 仪表可根据用户需要选配不同的功能。

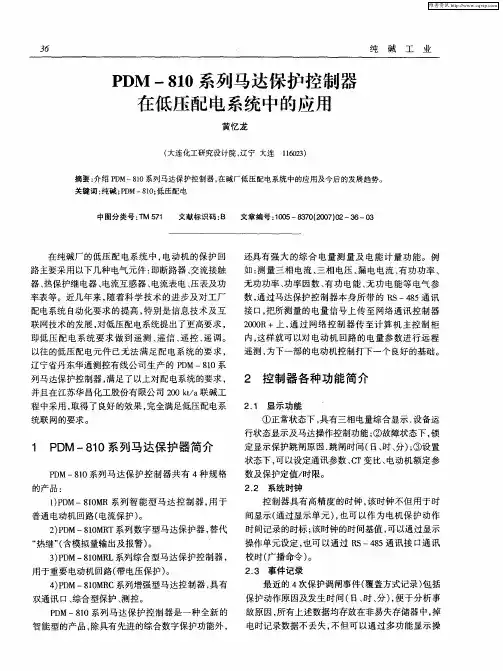

论中型化工厂应用智能型马达保护控制器的具体方法研究【摘要】本文主要以PDM—810MRL智能型马达保护控制器为主进行了论述，其能够对电机予以及时良好的保护，缩小故障范围。
将2000R+通讯控制器和DCS系统相连接，以在DCS系统上对电动机进行科学合理的控制以及组态监视，适当的选择电动机启动方式，确保安装的简捷方便性。
本文首先对PDM—810系列马达保护器进行了简单的介绍，其次，阐述了智能型马达保护控制器的安装、调试过程，最后，分析了马达保护器的使用效果与故障。
以供参考。
【关键词】智能型马达保护控制器安装调试故障分析PDM—810MRL智能型马达保护控制器的优势之处在于对短路、定时限过负荷、反时限过负荷等诸多方面予以良好的保护；具备电流测量及显示、故障原因指示等诸多的优势功能，并且，其还有着较为独立的保护动作信号继电器输出接口以及标准的DC4—20mA模拟量可编程输出接口，十分有利于DCS系统的现场设备监控。
1 PDM—810系列马达保护器概述其的规格类型共有四种：第一种，PDM-810MR系列智能型马达控制器，主要在普通电动机回路（电流保护）中常用到。
第二种，PDM—810MRT系列数字型马达控制器，主要替代了“热继”（具体涵盖了模拟量输出及报警两种）。
第三种，PDM—810MRL系列综合型马达保护控制器，一般会在部分较为重要的电动机回路（带电压保护）中常用到。
第四种，PDM—810MRC系列增强型马达控制器，其存在着双通讯口，主要以综合型保护和测量控制为主。
PDM—810系列马达保护控制器属于新兴的智能型产品，不仅具备了高科技的综合数字保护功能，而且，还具备较强的综合电量测量和电能计量优势。
比如，能够精确的测量出三相电流、三相电压、功率因素等诸多的电气参数，以马达保护控制器所涵盖的RS—485通讯接口为主，将实际测量的电量信号放到网络通讯控制器2000R+中，采取网络控制器将其再次发送到计算机主控制柜中，这样，就会在远程距离下，监测到电动机回路的电量参数，极大的方便了下部电动机的控制工作。
1、概述PDM810MRL系列智能电动机保护控制装置主要用于690V以下低压电动机控制系统，对电动机的过负荷、短路、超长时间启动、堵转、不平衡、接地、欠压、过压、工艺联锁等故障引起的危害予以保护，并集合全面的三相电量测量/显示、数字输入/输出与网络通讯于一身。
每个装置具有多种综合电力参数测量功能，既可单独作为电测仪表使用，亦可作为电力综合自动化监控系统之前端，可实现测量、监视、保护、控制等综合功能，通过带隔离栅的模拟量输出端口和DCS系统进行轻松接入。
通过其标准的RS-485通讯接口及双绞线网络与监控系统通信，轻松实现数据的远方管理及“四遥”功能。
2、PDM810MRL系列产品型号及应用范围PDM810MRL:综合型电动机保护测控装置 重要电动机的综合保护SCT选型SCT型号 电动机额定电流 SCT型号 电动机额定电流SCT5 5A及以下 SCT150 150A及以下SCT10 10A及以下 SCT200 200A及以下SCT30 30A及以下 SCT300 300A及以下SCT100 100A及以下 SCT400 400A及以下3、PDM810MRL系列产品主要特点● PDM810MRL系列智能电动机保护控制装置是针对低压电动机控制系统设计，超小外型尺寸，适用于GCK、GCS、GGD、MNS等各种抽出式（包括1/4抽屉）、固定式及混合式的柜型安装。
具有方便安装、布局合理、维护方便、节约电缆、安全可靠等多种优点；● 全面采用嵌入式SOC（System On Chip 片上系统）设计、32位DSP(Digital Signal Processing 数字信号处理技术和冗余现场总线技术，交流采样采用优化全波FFT（Fast Fourier Transform 快速傅立叶变换）技术，软件采用模块化、高抗干扰设计；● 装置电源、通讯状态、电机运行状态、告警均有LED指示，方便检测、维护系统；● 具有最多达4路的开入量采集，和3路开出量的控制；● 具有短路保护、定时限、反时限保护、堵转、启动时间超长、不平衡、过欠压保护等多种保护功能，全面保护电动机安全运行；● 可与SIEMENS、SCHNEIDER、GE、AB等多种品牌的PLC联网；同时可与KINGVIEW、FIX、WinCC、Intouch等软件组网；● 配合可拆分式、小型化的中文液晶操作/显示终端，可直接监视设备运行状态、运行参数，以及修改保护定值和参数。
