零件的工艺性分析一、分析研究产品的零件图样和装配图样在编制零件机械加工工艺规程前，首先应研究零件的工作图样和产品装配图样，熟悉该产品的用途、性能及工作条件，明确该零件在产品中的位置和作用；了解并研究各项技术条件制订的依据，找出其主要技术要求和技术关键，以便在拟订工艺规程时采用适当的措施加以保证。
工艺分析的目的，一是审查零件的结构形状及尺寸精度、相互位置精度、表面粗糙度、材料及热处理等的技术要求是否合理，是否便于加工和装配；二是通过工艺分析，对零件的工艺要求有进一步的了解，以便制订出合理的工艺规程。
如图3-8 所示的汽车钢板弹簧吊耳，使用时，钢板弹簧与吊耳两侧面是不接触的，所以吊耳内侧的粗糙度可由原来的设计要求R a3.2 μ m 建议改为Ra12.5 μ m. 。
这样在铣削时可只用粗铣不用精铣，减少铣削时间。
再如图3-9 所示的方头销，其头部要求淬火硬度55~60HRC ，所选用的材料为T 8A ，该零件上有一孔φ 2H7 要求在装配时配作。
由于零件长度只有15mm ，方头部长度仅有4mm ，如用T 8A 材料局部淬火，势必全长均被淬硬，配作时，φ 2H7 孔无法加工。
若建议材料改用20Cr 进行渗碳淬火，便能解决问题。
二、结构工艺性分析零件的结构工艺性是指所设计的零件在满足使用要求的前提下，制造的可行性和经济性。
下面将从零件的机械加工和装配两个方面，对零件的结构工艺性进行分析。
（一）机械加工对零件结构的要求1 ．便于装夹零件的结构应便于加工时的定位和夹紧，装夹次数要少。
图3 -10a 所示零件，拟用顶尖和鸡心夹头装夹，但该结构不便于装夹。
若改为图b 结构，则可以方便地装置夹头。
2 ．便于加工零件的结构应尽量采用标准化数值，以便使用标准化刀具和量具。
同时还注意退刀和进刀，易于保证加工精度要求，减少加工面积及难加工表面等。
表3-8b 所示为便于加工的零件结构示例。
3 ．便于数控机床加工被加工零件的数控工艺性问题涉及面很广，下面结合编程的可能性与方便性来作工艺性分析。
10零件结构工艺性零件结构工艺性是指在设计和制造零件时，需要考虑到零件的结构形式、材料选择、加工工艺等各方面因素，保证零件能够满足设计要求，并具有良好的工艺性能。
在实际生产中，零件的结构工艺性对于产品的质量、性能和成本都有着重要的影响。
首先，零件的结构形式是零件结构工艺性的重要方面之一、零件的结构形式应该能够满足产品的功能需求，并且便于制造和装配。
例如，对于机械零件来说，合理的结构设计可以降低零件的重量，提高零件的耐用性，并简化加工工艺。
另外，零件的结构形式还应考虑到零件的可靠性和维修性，确保产品在使用过程中能够稳定运行和方便维护。
其次，材料选择是影响零件结构工艺性的重要因素之一、选择合适的材料可以提高零件的机械性能和使用寿命，同时也会影响到零件的加工难易程度和成本。
在进行材料选择时，需要考虑到零件所处的工作环境、受力情况和制造工艺等因素，选择能够满足设计要求的材料，并确保零件具有良好的可焊接性、可切削性和耐蚀性等工艺性能。
此外，加工工艺也是影响零件结构工艺性的关键因素之一、不同的零件结构形式和材料选择会要求采用不同的加工工艺方法，以确保零件能够获得高精度和良好的表面质量。
制造零件时需要根据零件的形状、尺寸和加工精度要求，选择合适的加工工艺，如铣削、车削、磨削、冲压等，确保零件能够满足设计要求，并具有良好的工艺性能。
总的来说，零件结构工艺性是设计制造过程中不可忽视的重要方面，它直接影响到产品的质量、性能和成本。
通过合理的结构设计、材料选择和加工工艺，可以提高零件的质量和生产效率，降低产品的制造成本，并最终实现产品的竞争力和市场需求。
因此，在设计和制造零件时，需要充分考虑零件的结构工艺性，确保零件能够达到设计要求，并具有良好的工艺性能。
毕业设计(论文)零件的结构工艺性分析学 院工业制造与管理学院 年 级 专 业学 号 2 学生姓名指导老师刘俊蓉2013 年 3 月毕业论文(设计)诚信承诺书四川科技职业学院毕业设计（论文）评审表（指导教师用）说明：在“A、B、C、D、E”对应的栏目下划“√”四川科技职业学院毕业设计(论文)任务书摘要数控技术是用数字信息对机械运动和工作过程进行控制的技术，它是继传统的机械制造技术、计算机技术、现代控制技术、传感检测技术、网络通讯技术和光电技术一体的现代制造业的基础技术，具有高精度、高效率、柔性自动化等特点，对制造业实现柔性自动化、集成化和智能化起着举足轻重的作用。
数控装备则是以数控技术为代表的新技术对传统制造业和新兴制造业的渗透而形成的机电一体化的产品。
数控技术制造自动化的基础，是现在制造装备的灵魂核心，是国家工业和国防工业现代化的重要手段，关系到国家的战略地位，体现国家的综合水平，其水平高低和数控装备的多少是衡量一个国家工业现代化的标志。
零件的结构工艺性是指在满足使用性能的前提下，是否能以较高的生产率和最低的成本方便地加工出来的特性。
为了多快好省地把所设计的零件加工出来，就必须对零件的结构工艺性进行详细的分析。
机械零部件的工艺性不足是现代工业生产中提高效益、确保产品质量的关键。
零部件的结构应满足在制造、维修全过程中符合科学性、可行性和经济性的要求。
工艺性具有整体性、相对性和灵活性的特点。
本论文就数控加工对典型的轴类零件进行的零件结构工艺性分析，主要是对零件图的分析、毛胚的选择、零件的热处理、工艺路线的制定、数控加工工艺文件的填写、数控加工过程的编写。
设计合理的加工工艺过程，充分发挥数控加工的优质、高效、低成本的特点，以及对零件的加工工艺进行分析。
关键词：零件；结构；工艺性；数控加工目录第一章零件的结构工艺性 (1)1.1、零件结构工艺性的一般原则 (1)1.1.1、便于安装 (1)1.1.2、便于加工和测量 (1)1.1.3、利于保证加工质量和提高生产效率 (2)1.2、零件的结构工艺性 (2)1.2.1、合理确定零件加工精度与表面质量 (2)1.2.2、保证位置精度的可能性 (2)1.2.3、尽量避开或简化内表面的加工 (2)1.2.4、合理的规定表面粗糙等级和粗糙度的数值 (2)1.2.5、零件结构工艺分析——图纸的审查 (3)第二章零件加工工艺分析 (9)2.1、分析零件图纸中的尺寸标注 (10)2.2、零件的结构工艺性分析 (11)第三章工艺方案 (12)3.1、零件的材料选择、毛胚及热处理 (12)3.1.1、轴类零件的材料 (12)3.1.2、轴类零件的热处理 (12)3.2、轴类零件的安装方式 (12)3.2.1、采用两中心孔定位装夹 (13)3.2.2、用外圆表面定位装夹 (13)3.2.3、用各种堵头或拉杆心轴定位装夹 (13)第四章零件加工工艺设计 (14)4.1、确定加工路线 (14)4.2、数控加工工艺过程卡片 (15)4.3、编写程序数控加工程序 (16)结论 (20)致谢 (21)参考文献 (22)第一章零件的结构工艺性1.1、零件结构工艺性的一般原则为了获得良好的工艺性，设计人员首先要了解和熟悉常见的加工策略毕业论文的工艺特点。
机械加工工艺规程的制订1．工艺规程的作用①工艺规程是指导生产的主要技术条件；②工艺规程是生产组织和生产管理工作的依据；③工艺规程是新建或扩建工厂及车间的基本资料。
2.工艺规程的设计原则①技术上的先进性②经济上的合理性③良好的劳动条件3.制订工艺规程所需的原始资料①产品的全套装配图和零件工作图②产品验收的质量标准③产品的生产纲领④毛坯资料⑤现场生产条件⑥工艺规程设计时应尽可能多了解新工艺、新方法4.工艺规程的制订步骤4.1零件的工艺分析1）零件技术要求分析①加工表面的尺寸精度②主要加工表面的形状精度③主要表面之间的相互位置精度④各加工表面粗糙度以及表面质量方面的其它要求⑤热处理及其它技术要求2）对零件图具体技术分析：①零件的视图、尺寸、公差和技术要求是否齐全②零件图所规定加工要求是否合理③零件的选材是否恰当3）零件结构工艺性分析①机械零件的结构，由于使用要求不同而具有各种形状②在分析零件的结构时，不仅要注意各物体表面本身特征，而且要注意这些表面的不同组合③在研究零件结构时，要注意审查零件的结构工艺性4.2选择毛坯类型1）毛坯种类的选择：由材料的力学性能要求，零件结构形状的尺寸大小，零件的生产纲领以及利用新技术，新工艺的可能性决定。
2）确定毛坯的形状和尺寸，确定毛坯形状和尺寸时应注意以下几个问题：①为使加工时工件安装稳定，有些铸件毛坯，需要铸出工艺凸台②为了保证零件加工质量和加工方便，常将一些零件作成一个整体毛坯，加工到一定形状后再切割分离。
4.3选择定位基准按照基准的选择原则，必须选择好各道工序的定位基准。
4.4工艺路线的拟定要解决的主要问题：零件各表面的加工方法和方案的选择，加工阶段的划分，确定工序的分散与集中，加工顺序安排和热处理安排等。
1）加工方法和加工方案的选择选择表面加工方案时，应注意以下几个问题①根据加工表面的技术要求，尽可能采用经济加工精度方案经济加工精度：是指在正常的加工条件下，（包括完好的机床设备、必要的工艺装备、标准的工人技术等级、标准的耗用时间和生产费用）所能达到的加工精度。

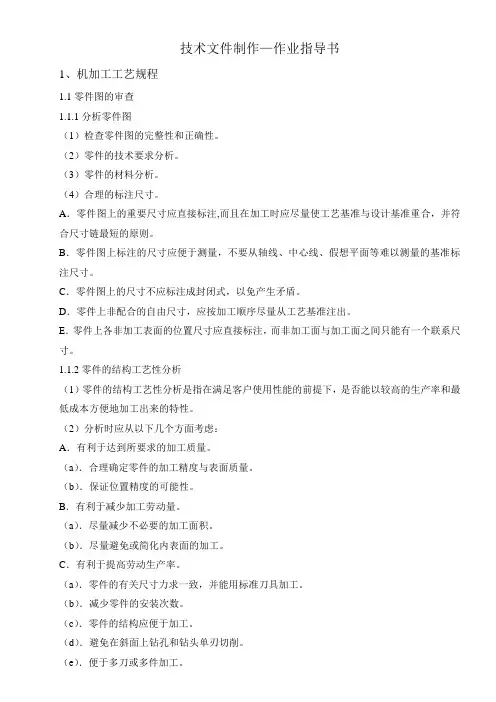

技术文件制作—作业指导书1、机加工工艺规程1.1零件图的审查1.1.1分析零件图（1）检查零件图的完整性和正确性。
（2）零件的技术要求分析。
（3）零件的材料分析。
（4）合理的标注尺寸。
A．零件图上的重要尺寸应直接标注,而且在加工时应尽量使工艺基准与设计基准重合，并符合尺寸链最短的原则。
B．零件图上标注的尺寸应便于测量，不要从轴线、中心线、假想平面等难以测量的基准标注尺寸。
C．零件图上的尺寸不应标注成封闭式，以免产生矛盾。
D．零件上非配合的自由尺寸，应按加工顺序尽量从工艺基准注出。
E．零件上各非加工表面的位置尺寸应直接标注，而非加工面与加工面之间只能有一个联系尺寸。
1.1.2零件的结构工艺性分析（1）零件的结构工艺性分析是指在满足客户使用性能的前提下，是否能以较高的生产率和最低成本方便地加工出来的特性。
（2）分析时应从以下几个方面考虑：A．有利于达到所要求的加工质量。
（a）．合理确定零件的加工精度与表面质量。
（b）．保证位置精度的可能性。
B．有利于减少加工劳动量。
（a）．尽量减少不必要的加工面积。
（b）．尽量避免或简化内表面的加工。
C．有利于提高劳动生产率。
（a）．零件的有关尺寸力求一致，并能用标准刀具加工。
（b）．减少零件的安装次数。
（c）．零件的结构应便于加工。
（d）．避免在斜面上钻孔和钻头单刃切削。
（e）．便于多刀或多件加工。
1.1.3毛坯的确定（1）毛坯的种类。
（2）毛坯选择时应考虑的因素：A．零件的材料及机械性能要求。
零件材料的工艺特性和力学性能大致决定了毛坯的种类。
B．零件的结构形状与外形尺寸。
C．生产数量。
D．现有生产条件。
E．充分利用新工艺新材料。
1.1.4定位基准的选择。
（1）原则：应先精基准，再粗基准。
A．基准重合原则。
B．基准统一原则。
C．自为基准原则。
D．互为基准原则。
E．便于装夹原则。
1.1.5加工工艺路线的制定：零件的机械加工工艺路线是指零件生产过程中，由毛坯到成品所经过的工序先后顺序。
