零件的结构工艺性
- 格式：ppt
- 大小：4.06 MB
- 文档页数：21
下载文档原格式
合集下载
第6章结构工艺性ppt课件
加强筋板
壁厚 凸台 内腔
壁间连接形式、铸造 圆角、壁厚过渡等
外形
4
第6章 结构工艺性
1、合金铸造性能对铸件结构的要求
（1）铸件的壁厚合理： 铸件壁厚的大小与铸造时金属液流动的阻力、冷
却的速度、铸件芯部晶粒的大小及铸件的力学性能有 着直接的关系。
铸造合金能充满铸型的最小厚度被称为铸造合金的 最小壁厚。生产中,每一种铸造合金的最小壁厚都有一 定的限制。各种铸造合金的最小壁厚见表6.1。
2、能分解成若干个独立的装配单元：产品可由若干 个独立的部件总装而成，部件可由若干个独立组件组 装而成…，以使产品装配时可组织平行作业，扩大装 配的工作面积，缩短生产周期，提高生产效率，有利 企业的协作生产等。
23
第6章 结构工艺性
3、各装配单元有正确的装配基准：装配过程是先将待 装配的零件、组件和部件放到正确的位置，然后再紧 固和连接。因此，装配时零件、组件和部件正确的装 配基准，是保证他们相互之间正确的位置，减少装配 时间的保证。
2
第6章 结构工艺性
2）零件的结构工艺性必须全面考虑整机的工艺性。 3）在保证零件使用功能的前提下，尽量降低零 件的技术要求。 4）尽量减少零件的机械加工余量。 5）在保证零件力学性能要求的前提下，合理选择 成本较低的零件材料。 6）符合环境保护要求。
3
第6章 结构工艺性
二、铸件的结构工艺性
铸件的结构包括：
第6章 结构工艺性

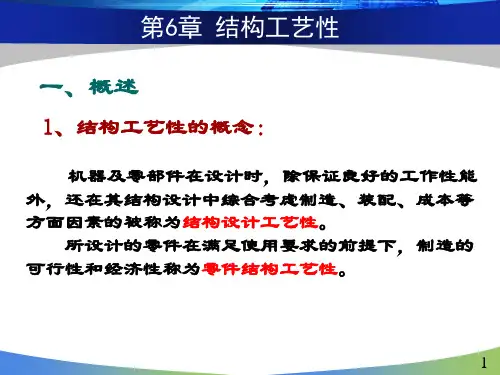

一、概述
1、结构工艺性的概念：
机器及零部件在设计时，除保证良好的工作性能 外，还在其结构设计中综合考虑制造、装配、成本等 方面因素的被称为结构设计工艺性。
所设计的零件在满足使用要求的前提下，制造的 可行性和经济性称为零件结构工艺性。
零件的结构工艺性

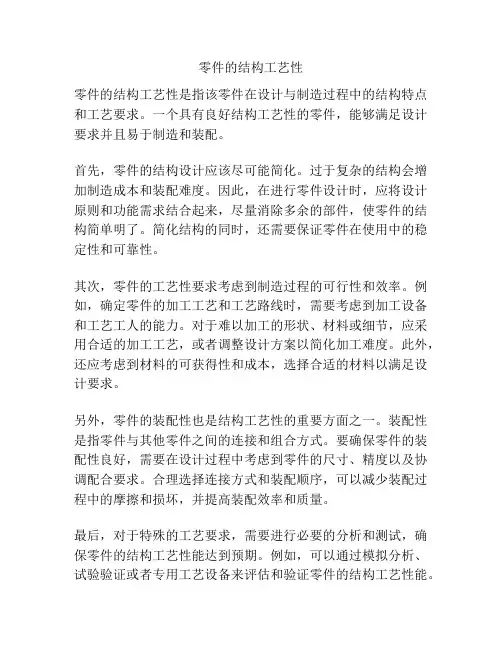

零件的结构工艺性零件的结构工艺性是指该零件在设计与制造过程中的结构特点和工艺要求。
一个具有良好结构工艺性的零件，能够满足设计要求并且易于制造和装配。
首先，零件的结构设计应该尽可能简化。
过于复杂的结构会增加制造成本和装配难度。
因此，在进行零件设计时，应将设计原则和功能需求结合起来，尽量消除多余的部件，使零件的结构简单明了。
简化结构的同时，还需要保证零件在使用中的稳定性和可靠性。
其次，零件的工艺性要求考虑到制造过程的可行性和效率。
例如，确定零件的加工工艺和工艺路线时，需要考虑到加工设备和工艺工人的能力。
对于难以加工的形状、材料或细节，应采用合适的加工工艺，或者调整设计方案以简化加工难度。
此外，还应考虑到材料的可获得性和成本，选择合适的材料以满足设计要求。
另外，零件的装配性也是结构工艺性的重要方面之一。
装配性是指零件与其他零件之间的连接和组合方式。
要确保零件的装配性良好，需要在设计过程中考虑到零件的尺寸、精度以及协调配合要求。
合理选择连接方式和装配顺序，可以减少装配过程中的摩擦和损坏，并提高装配效率和质量。
最后，对于特殊的工艺要求，需要进行必要的分析和测试，确保零件的结构工艺性能达到预期。
例如，可以通过模拟分析、试验验证或者专用工艺设备来评估和验证零件的结构工艺性能。
这些工艺性能包括零件的强度、刚度、耐磨性、耐腐蚀性等。
总之，零件的结构工艺性是设计与制造过程中的重要考虑因素。
通过合理的结构设计和选取适合的工艺方法，可以提高零件的制造质量和效率，降低制造成本，最终实现设计要求。
为了确保零件的结构工艺性，设计师需要深入了解零件的使用环境和功能要求。
从设计到制造的整个过程中，设计师和制造工程师应密切合作，共同考虑零件的结构和工艺问题，以最大程度地提高零件的性能和可靠性。
在结构设计方面，设计师应遵循一些基本原则。
首先，要保证零件的结构合理、简单明了，减少冗余和复杂的部件。
过于复杂的结构不仅增加制造和装配的难度，还可能导致零件的失效和损坏。
机械零件的结构工艺性
a) 改进前
b) 改进后
14
(3) 刨削时，在平面的前端要有让刀的部位，让刀槽。
a) 改进前
b) 改进后
15
(4) 磨削时，各表面间的过渡部分应设计出越程槽。
a) 改进前
b) 改进后
16
4、应尽量减少加工面积 图a所示支座零件的底面加工面积较大，改为图b的结构 后，减少了加工面积，从而减少机械加工量和刀具消耗。
12
3、零件加工部位的结构应便于刀具正确地切人及切出。 (1) 图a的孔与零件立壁相距太近，造成钻夹头与立壁干 涉，只能采用非标准加长钻头，刀具刚性差。改进后， 可以采用标准刀具，从而可保证加工精度。
a) 改进前
b) 改进后
13
(2) 插齿时要留有空刀槽，这样大齿轮可滚齿或插齿， 小齿轮可以插齿加工。
a) 改进前
b) 改进后
19
(3) 轴上的键槽不在同一方向，铣削时需重复安装和对 刀。改进后键槽布置在同一方向上可减少安装、调整次 数，也易于保证位置精度。
改进前
改进后 20
(4) 图a所示A、B面的加工需要分别调整机床；若如图b 所示将A、B面的高度改成一致，则可在机床的一次调 整中完成A、B面的加工。
6
③零件各非加工面的位置尺寸应直接标注，而非加工面 与加工面之间只能有一个联系尺寸。 (4) 零件结构要便于加工 ①零件结构要便于安装，定位准确，加工稳定可靠。 ②尽量减小毛坯余量和选用切削加工性好的材料。 ③各要素的形状应尽量简单，加工面积要尽量小，规格 应尽量统一。 ④尽量采用标准刀具进行加工，且刀具易进入、退出和 顺利通过加工表面。 ⑤加工面和加工面之间、加工面和不加工面之间均应明 显分开，加工时应使刀具有良好的切削条件，以减少刀 具磨损和保证加工质量。
结构工艺性
第三节 毛坯的结构工艺性
毛坯的选用与零件材料、生产类型、结构形状和尺寸大小有 毛坯的选用与零件材料、生产类型、 关。我们主要讨论一下锻和铸件两种毛坯的结构工艺性。 我们主要讨论一下锻和铸件两种毛坯的结构工艺性。 一、铸件的结构工艺性 1、避免铸造缺陷的合理结构 铸件壁厚的合理设计,壁厚太小造成浇不足、冷隔等缺陷； （1）铸件壁厚的合理设计,壁厚太小造成浇不足、冷隔等缺陷； 铸件壁厚应均匀:壁厚相差太大, （2）铸件壁厚应均匀:壁厚相差太大,那么在厚处容易形成缩孔 缩松,并且因冷却不一致, 缩松,并且因冷却不一致,产生的热应力大会在连接处产生裂纹 铸件的各壁之间应均匀过度， （3）铸件的各壁之间应均匀过度，两个非加工表面所形成的内 角应设计为圆角，直接连接会形成应力集中和产生裂纹； 角应设计为圆角，直接连接会形成应力集中和产生裂纹； 避免铸件产生翘曲变形和大的水平面结构。 （4）避免铸件产生翘曲变形和大的水平面结构。为了防止翘曲 应设计为对称结构或增加筋条结构；大的水平面会产生夹砂和郊 应设计为对称结构或增加筋条结构； 浇不足缺陷。 浇不足缺陷。
2、模锻件的结构设计 概念： （1）概念：在高强度的锻模上预先制出与锻件形状一致的模 腔，使坯料在模腔内受压变形的锻造方法。 使坯料在模腔内受压变形的锻造方法。 设计时的注意事项； （2）设计时的注意事项； a.模锻件必须有一个合理的分模面 模锻件必须有一个合理的分模面； a.模锻件必须有一个合理的分模面； b.由于模锻件尺寸精度高和表面粗糙度低 由于模锻件尺寸精度高和表面粗糙度低， b.由于模锻件尺寸精度高和表面粗糙度低，因此零件上 只有与其他机械配合的表面才设计为机械加工表面， 只有与其他机械配合的表面才设计为机械加工表面， 其它表面均设计为非加工表面。 其它表面均设计为非加工表面。 c.为了使金属容易充满模腔和减少工序 为了使金属容易充满模腔和减少工序, c.为了使金属容易充满模腔和减少工序,零件外形力求 简单、平直和对称, 简单、平直和对称,尽量避免截面间差别过大或具有 薄壁、 薄壁、高筋和凸起等结构 d.在零件结构允许的条件下 在零件结构允许的条件下， d.在零件结构允许的条件下，应尽量避免有深孔和多孔 结构； 结构； e.在可能的条件下 采用锻焊组合工艺,以减少敷料, 在可能的条件下, e.在可能的条件下,采用锻焊组合工艺,以减少敷料,简 化模锻工艺。 化模锻工艺。

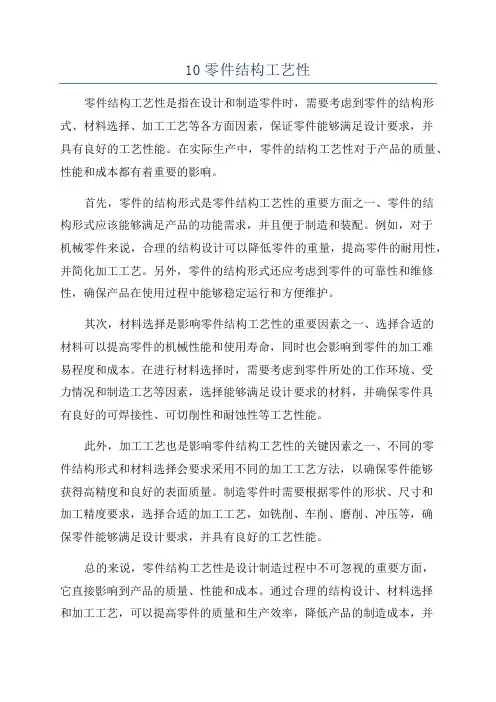

10零件结构工艺性
10零件结构工艺性零件结构工艺性是指在设计和制造零件时，需要考虑到零件的结构形式、材料选择、加工工艺等各方面因素，保证零件能够满足设计要求，并具有良好的工艺性能。
在实际生产中，零件的结构工艺性对于产品的质量、性能和成本都有着重要的影响。
首先，零件的结构形式是零件结构工艺性的重要方面之一、零件的结构形式应该能够满足产品的功能需求，并且便于制造和装配。
例如，对于机械零件来说，合理的结构设计可以降低零件的重量，提高零件的耐用性，并简化加工工艺。
另外，零件的结构形式还应考虑到零件的可靠性和维修性，确保产品在使用过程中能够稳定运行和方便维护。
其次，材料选择是影响零件结构工艺性的重要因素之一、选择合适的材料可以提高零件的机械性能和使用寿命，同时也会影响到零件的加工难易程度和成本。
在进行材料选择时，需要考虑到零件所处的工作环境、受力情况和制造工艺等因素，选择能够满足设计要求的材料，并确保零件具有良好的可焊接性、可切削性和耐蚀性等工艺性能。
此外，加工工艺也是影响零件结构工艺性的关键因素之一、不同的零件结构形式和材料选择会要求采用不同的加工工艺方法，以确保零件能够获得高精度和良好的表面质量。
制造零件时需要根据零件的形状、尺寸和加工精度要求，选择合适的加工工艺，如铣削、车削、磨削、冲压等，确保零件能够满足设计要求，并具有良好的工艺性能。
总的来说，零件结构工艺性是设计制造过程中不可忽视的重要方面，它直接影响到产品的质量、性能和成本。
通过合理的结构设计、材料选择和加工工艺，可以提高零件的质量和生产效率，降低产品的制造成本，并最终实现产品的竞争力和市场需求。
因此，在设计和制造零件时，需要充分考虑零件的结构工艺性，确保零件能够达到设计要求，并具有良好的工艺性能。
零件结构工艺性的知识
凸台
凹坑
凹腔
3.钻孔结构
用钻头钻盲孔，在底部有一个120ο的锥角，钻孔深度指的是圆柱 部分的深度，不包括锥角。
在阶梯形钻孔的过渡处，也存在锥角120度的圆台。
d
d
h h
H
对于斜孔、曲面上的孔，为使钻头与钻孔端面垂直，应制成与钻 头垂直的凸台或凹坑。
90°
做出凹坑
做出凸台
4.凸台和凹坑
为了使配合面接触良好，并减少切削加工面积，在接触 处加工成凸台或凹坑等结构。
倒角尺寸系列及孔、轴直径与倒角值的大小关系可查 阅GB6403.4—86；圆角查阅GB6403.4—86。
2.退刀槽和砂轮越程槽
零件在切削加工中（特别是在车螺纹和磨削时），为了便 于退出刀具或使被加工表面完全加工，常常在零件的待加工面 的末端，加工出退刀槽或砂轮越程槽。
b
b
砂轮
b
b——退刀槽的宽度； φ——退刀槽的直径。 退刀槽查阅GB/T3—1997 砂轮越程槽查阅GB6403.5--86
过渡线
两圆柱相交
肋板与平 面相交
连杆头与 连杆相交
连杆头与 连杆相切
二、零件机械加工的工艺结构
1.倒角和倒圆 为了去除零件加工表面的毛刺、锐边和便于装配，在轴 或孔的端部一般加工成45ο倒角；为了避免阶梯轴轴肩的根部 因应力集中而产生的裂纹 ，在轴肩处加工成圆角过渡，称为 倒圆。
C
C×45ºபைடு நூலகம்R
α

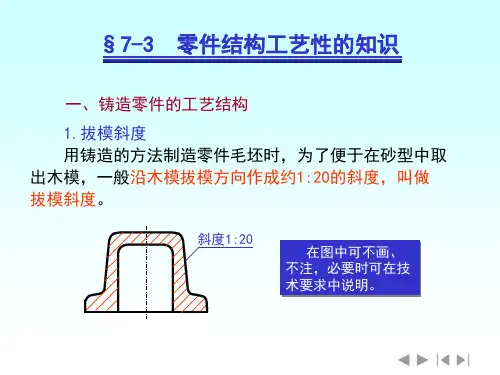

§7-3 零件结构工艺性的知识
一、铸造零件的工艺结构
1.拔模斜度 用铸造的方法制造零件毛坯时，为了便于在砂型中取 出木模，一般沿木模拔模方向作成约1:20的斜度，叫做 拔模斜度。
斜度1:20
零件的工艺分析
机
零件的工艺分析
械
制
造
2、在研究具体零件的结构特点时，首先要分析该零件是由哪些表面组成的，
技 术
因为表面形状是选择加工方法的基本因素。例如外圆表面一般是由车削和
磨削加工出来；内孔则多通过钻、扩、铰、镗和磨削等加工方法所获得。
除表面形状外，表面尺寸对加工工艺方案也有重要的影响。以内孔为例，
大孔与小孔，深孔与浅孔在加工工艺方案上均有明显的不同。
机 零件的工艺分析
械 制 造 技 4、各加工表面的粗糙度以及表面质量方面的其它要求； 术
5、热处理要求及其它要求（如动平衡等）。
根据零件结构特点，在认真分析了零件主要的技术要求之后，对制订零件加工工艺规程即可有一初
步的轮廓。
四、结构工艺常见实例分析
学
根据下表列出的零件机械加工工艺性对比实例。在对零件的工艺分析时，如发现图样上
习 的视图、尺寸标准、技术要求有错误或遗漏，或结构工艺性不好时，应提出修改意见。但
任 务
修改时必须征得设计人员的同意，并经过一定的手续。
机 零件的工艺分析
械 制 造 技 术
学 习 任 务
Hale Waihona Puke 机械制造技术学 习 任 务
机械制造技术
机械制造技术
学 习 任 务
机械制造技术
机 零件的工艺分析
械
制
造
一、零件结构工艺性的概念
技
术
零件结构工艺性，是指所设计的零件在能满足使用要求的前提下制造的
可行性和经济性。它包括零件的各个制造过程的工艺性。在制订机械加工
工艺规程时，主要进行零件切削加工工艺性分析。
二、零件的结构及其工艺性分析
零件图是制订工艺规程最主要的原始资料。在制订工艺规程时，首先必
零件的结构工艺性
为了保证联接的牢固性提高结合面的附着力， 为了保证联接的牢固性提高结合面的附着力，应 在镶嵌间表面设计些凸起和沟槽， 在镶嵌间表面设计些凸起和沟槽，同时为避免镶嵌件 尖角处的应力集中而在其端部和沟槽处均应做成圆角。 尖角处的应力集中而在其端部和沟槽处均应做成圆角。
画图要点： 画图要点： ① 将镶嵌件表面设计成凸起和沟槽结构； 将镶嵌件表面设计成凸起和沟槽结构 凸起和沟槽结构； 凸起和沟槽结构的尖角处画成成圆角。 ② 将凸起和沟槽结构的尖角处画成成圆角。
Casting familiar structure
如：未 注明铸 造圆角 画图要点： 画图要点： 半径为 R=2∼ 的小圆角； R3∼ ① 将铸件的未加工表面的直角一律画成 R=2∼5mm 的小圆角； R3∼5 只在技术要求中统一标注即可； ② 在图中不必一一标注 R，只在技术要求中统一标注即可； 。
Machining familiar structure
2. 倒角、圆角( Chamfer or Radius ): 倒角、圆角(
为了避免应力集中以及便于安装和安全而设计在杆类件端部的 小斜面或设计在轴的转折处的小圆弧面,以防锐边伤人或裂口。 小斜面或设计在轴的转折处的小圆弧面,以防锐边伤人或裂口。 画图要点： 画图要点 ：
三.薄板冲压件常见的工艺结构
Sheet pressing familiar structure
2.弯制时的最小弯曲半径 2.弯制时的最小弯曲半径( Least bend radius)： 弯制时的最小弯曲半径( )
为了避免板材在弯制时折断而必须限制其最小弯曲半径r。 ≤ t 铝 、 软钢板 画图要点： 画图要点： 小弯 曲半径 ① 最 小 弯 曲 半径 r
零件的结构工艺性

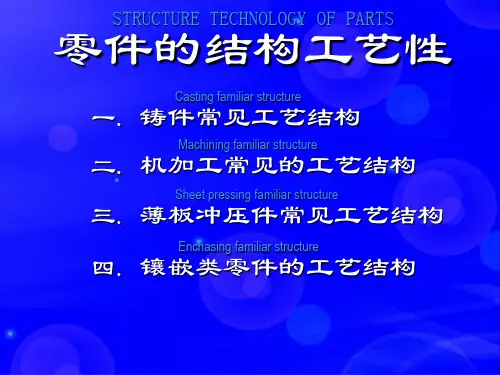

一. 铸件常见工艺结构 二. 机加工常见的工艺结构 三. 薄板冲压件常见工艺结构 四. 镶嵌类零件的工艺结构
零件的结构工艺性
1. 机械零件的切削加工结构工艺性
平面比台阶面好、直孔比斜孔好加工、刚性好的好 加工； 5.尽可能使需精密加工的面少,使要加工的表面积 少; 6.为了方便零件的加工,可以考虑零件的合理拆分 和组合; 7.在满足使用要求的基础上,尽量降低零件的加工 精度和表面质量要求; 8.零件的结构应与先进加工方法相适应.
6） 尽量使用标孔底
指出下图中结构工艺性问题
并请加以改正
5） 有利于保证加工质量
要有足够的刚性以便减少工件在夹紧力或 切削力作用下的变形，保证加工精度；而且较 大的刚性，允许采用较大的切削用量，利于提 高生产率、
5 ）有利于保证加工质量
6） 尽量使用标准刀具加工
零件上的结构要素如孔径及孔底形状、中心孔、沟槽宽 度或角度、圆角半径、锥度、螺纹的直径和螺距、齿轮的 模数等，其参数值尽量与标准刀具相符，以便能使用标准 刀具加工，这样可以避免设计和制造专用刀具，降低加工 成本。
2）尺寸要素的统一
尽快减少走刀次数
3） 有利于保证相互位置精度
图a必须两次加工，图b则可以一次加工出来，有利于保证 位置精度要求
4）提高效率，减少加工量
图左的结构加工面较大，改为图右的结构则可以减 少加工量，使加工时间缩短，降低成本、提高效率
简化零件结构
图a形状复杂，加工费时，图b形状简单，有利于减少 成本。
便于加工和测量
便于加工和测量
钻孔空间
考虑钻孔时的加工状 况。例如：凸缘上的 孔要留出足够的加工 空间，避免钻夹头与 工件发生碰撞。 S≥D/2+(2~5mm)
弯曲的孔
避免弯曲的孔。
退刀槽
避免刀具或砂轮与工件的某个部分相撞，方便刀具 退出。
2） 尺寸要素的统一

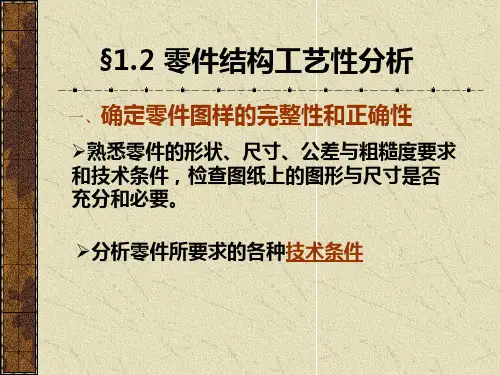

零件结构工艺性分析
➢熟悉零件的形状、尺寸、公差与粗糙度要求 和技术条件，检查图纸上的图形与尺寸是否 充分和必要。
➢分析零件所要求的各种技术条件
§1.2 零件图的研究和工艺分析
技术条件：
一般指表面形状和相互位置关系精度，静平衡要 求，热处理、表面处理，探伤要求和气密性试验等。
✓零件的工作条件、功用及在产品中的位置 ✓零件的材料成分、性能及热处理要求 ✓区分主要表面和次要表面 ✓零件各表面的相互位置公差的要求
装配的结构工艺性 (1)、分析原则 ▪ 好装 ：倒角、接触面积少、…... ▪ 好拆 ：足够的扳手空间、……
(2)、举例
**** 课堂讨论
例一
例二
例三
例四
❖零件结构分析
✓确定毛坯 ✓初步确定加工方法和加工顺序 ✓检查、修改
§1.2 零件图的研究和工艺分析
❖零件结构工艺性分析 （1）结构工艺概念
在满足设计要求的前提下，切削加工的 可行性与经济性。
生产率、材料消耗、劳动强度、成本 能不能制造、好不好制造
§1.2 零件图的研究和工艺分析
（2）切削加工结构工艺性分析原则
§1.2 零件图的研究和工艺分析
主要表面：是零件与其它零件相配合的表面，或 是直接参与机器工作过程的表面。 制定工艺过程时，首先应安排主要表面的加工。 次要表面：是指主要表面以外的表面。它不与其 它零件相配合，也不影响产品性能，只构成零件 的形状。
§1.2 零件图的研究和工艺分析
二、确定生产类型 三、零件结构和结构工艺性的分析
➢零件结构简单 ➢尽量选用标准化参数 ➢刚性好 ➢便于装夹、加工 ➢有利于提高生产率
加工面积小；刀具种类少；走刀次数少；卡次数少
➢便于测量
§1.2 零件图的研究和工艺分析
➢分析零件所要求的各种技术条件
§1.2 零件图的研究和工艺分析
技术条件：
一般指表面形状和相互位置关系精度，静平衡要 求，热处理、表面处理，探伤要求和气密性试验等。
✓零件的工作条件、功用及在产品中的位置 ✓零件的材料成分、性能及热处理要求 ✓区分主要表面和次要表面 ✓零件各表面的相互位置公差的要求
装配的结构工艺性 (1)、分析原则 ▪ 好装 ：倒角、接触面积少、…... ▪ 好拆 ：足够的扳手空间、……
(2)、举例
**** 课堂讨论
例一
例二
例三
例四
❖零件结构分析
✓确定毛坯 ✓初步确定加工方法和加工顺序 ✓检查、修改
§1.2 零件图的研究和工艺分析
❖零件结构工艺性分析 （1）结构工艺概念
在满足设计要求的前提下，切削加工的 可行性与经济性。
生产率、材料消耗、劳动强度、成本 能不能制造、好不好制造
§1.2 零件图的研究和工艺分析
（2）切削加工结构工艺性分析原则
§1.2 零件图的研究和工艺分析
主要表面：是零件与其它零件相配合的表面，或 是直接参与机器工作过程的表面。 制定工艺过程时，首先应安排主要表面的加工。 次要表面：是指主要表面以外的表面。它不与其 它零件相配合，也不影响产品性能，只构成零件 的形状。
§1.2 零件图的研究和工艺分析
二、确定生产类型 三、零件结构和结构工艺性的分析
➢零件结构简单 ➢尽量选用标准化参数 ➢刚性好 ➢便于装夹、加工 ➢有利于提高生产率
加工面积小；刀具种类少；走刀次数少；卡次数少
➢便于测量
§1.2 零件图的研究和工艺分析
零件结构的工艺性PPT课件
零件结构工艺性的重要性
提高零件结构的工艺性可以提高生产 效率、降低制造成本、提高产品质量 和可靠性，从而增强企业的竞争力。
良好的零件结构工艺性可以减少制造 过程中的废品和次品率，降低材料和 能源的消耗，减少对环境的污染。
零件结构工艺性的评价标准
可加工性
零件的结构应便于加工，如切 削、铸造、锻造、焊接等，以
THANKS.
焊接工艺性改进案例
总结词
简化焊接过程
详细描述
通过优化零件结构，简化焊接过程和提高焊接效率。例如 ，减少焊缝数量和长度，采用连续焊接工艺，降低生产成 本。
总结词
提高焊接质量
详细描述
通过改进零件结构设计，提高焊接质量和减少焊接缺陷。 例如，合理布置焊缝位置和坡口形式，减少未熔合、气孔 等缺陷。
总结词
改善零件性能
详细描述
热处理工艺参数的选择包括加热温度、保温时间和冷却速度等，合适 的热处理工艺参数可以提高热处理质量和效率。
热处理设备的选用应根据热处理工艺要求进行选择，以保证热处理过 程的稳定性和可靠性。
零件结构工艺性改进
04
案例
铸造工艺性改进案例
总结词
优化零件结构，提高铸造效率
详细描述
通过简化零件结构，减少铸造过程中的模具复杂性和材料 消耗，提高铸造效率。例如，优化铸件的分型面和浇注系 统，减少砂芯的使用，降低生产成本。
提高制造效率和质量。
可装配性
零件的结构应便于装配，如连 接、固定、调整等，以保证装 配精度和可靠性。
可检测性
零件的结构应便于检测，如尺 寸、形状、位置等，以便在制 造过程中及时发现和纠正误差 。
可维修性
零件的结构应便于维修，如易 于拆卸、更换和修复等，以降 低维修成本和提高设备利用率
零件的结构工艺性分析
零件的结构工艺性分析零件的结构工艺性是指在满足使用性能的前提下， 是否能以较高的生产率和最低的成本方便地加工出来的特性。
为了多快好省地把所设计的零件加工出来，就必须对零件的结构工艺性进行详细的分析。
主要 考虑如下几方面。
(1)有利于达到所要求的加工质量 ①合理确定零件的加工精度与表面质量加工精度若定得过高会增加工序，增加制造成本，过低会影响机器的使用性能，故必须根据零件在整 个机器中的作用和工作条件合理地确定，尽可能使零件加工方 便制造成本低。
② 保证位置精度的可能性为保证零件的位置精度，最好使零件能在一次安装中加工 出所有相关表面，这样就能依靠机床本身的精度来达到所要求 的位置精度。
如图4-6(a)所示的结构，不能保证$ 80伽与内孔$ 60 mm 的同轴度。
如改成图(b)所示的结构，就能在一次安装中加 工出外圆与内孔，保证二者的同轴度。
(2)有利于减少加工劳动量 ① 尽量减少不必要的加工面积减少加工面积不仅可减少机械加工的劳动量， 而且还可以减少刀具的损耗，提高装配质量。
图 4-7(b)中的轴承座减少了底面的加工面积，降低了修配的工作量, 加工的面积，又避免了深孔加工。
(3)有利于提高劳动生产率① 零件的有关尺寸应力求一致， 并能用标准刀具加工。
如图4-11(b)中改为退刀槽尺寸一致， 则减少了 刀具的种类，节省了换刀时间。
如图4-12(b)采用凸台高度等高，则减少了加工过程中刀具的调整。
如图4-13(b)的结构，能采用标准钻头钻孔，从而方便了加工。
② 减少零件的安装次数零件的加工表面应尽量分布在同一方向，或互相平行或互相垂直的表面(a)/ 7Z-Z-V 7 >77(b)图4-7减少轴承座底面加工面积 图4-8 避免深孔加工的方法 (a)错误 (b)正确 ②尽量避免或简化内表面的加工 因为外表面的加工要比内表面加工方便经济，又便于测量。
因此，在零件设计时应力求避免在零件内 腔进行加工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了防止浇铸时冲坏砂型以及冷却时产生缩孔和裂纹 而将铸件棱角处制做成圆弧形，以防过于尖锐而裂口。
③ 相贯体铸件的表面交线应采用过渡画法( 交接处断开) 。
机加工符号 在需要进行机加工的表面标注此符号。
R3
R3
请点击鼠标左键显示后面内容
一.铸件常见工艺结构
Casting familiar structure
请点击鼠标左键显示后面内容
加工面太大,成本过高.
零件结ห้องสมุดไป่ตู้的工艺性
斜面过斜难以加工 凸台在内部，难以加工.
同一轴线上的孔.
请点击鼠标左键显示后面内容
大孔在内部，难以加工.
零件结构的工艺性
锥孔一般采用配作加工.
零件结构的工艺性
砂轮正在精磨斜齿轴的外圆面.
砂轮越程槽.
② 应在轴肩处画出圆角，并注明其半径 R 或在技 术要求中集中注明。
245
245
R3
倒角宽度 C
轴肩易断裂
请点击鼠标左键显示后面内容
二.机加工常见的工艺结构
3.退刀槽、越程槽( Undercut )：
画图要点：
Machining familiar structure
为了便于退刀以及避免出现螺尾或不完全加工面， 而在轴(孔)处加工出的突然变细(粗)的沟槽部分。
② 对小零件在图形中不必画出斜度；
③ 对大零件必须画出斜度并对其斜度作标注。
上砂箱
冒口
浇口
下砂箱 模型 砂子 型腔 ≈ 3 °
请点击鼠标左键显示后面内容
一.铸件常见工艺结构
2. 铸造圆角( Fillet )：
Casting familiar structure
如：未 注明铸 造圆角 画图要点： 半径为 ① 将铸件的未加工表面的直角一律画成 R=25mm 的小圆角； R35 ② 在图中不必一一标注 R，只在技术要求中统一标注即可； 。
4. 最小壁厚( Least wall thick )：
为了防止因壁后过薄而难以充满型腔造成废品， 应对其最小壁厚进行限制。
画图要点：
铸件最小壁厚一般限制在： H = 5 6 mm
未充满 型腔
H
请点击鼠标左键显示后面内容
二.机加工常见的工艺结构
Machining familiar structure
① 在需加工螺纹的表面与其它表面的分界处应画退刀槽； ② 在需精磨的表面与其它表面的分界处应画砂轮越程槽； ③ 对外表面的退刀槽、越程槽应标注：ba(槽宽槽深); 对内表面的退刀槽、越程槽应标注：bφ(槽宽内径)。
槽宽 b
2 3
槽深 a
槽宽 b
2ф12
23
2ф12
内径Φ
退刀槽
退刀槽
精磨表面 越程槽
精磨表面
二.机加工常见的工艺结构
4. 钻孔结构( Drill Hole ):
Machining familiar structure
为了便于定位及避免损坏钻头，设计时要求需加 工孔的表面与孔的轴线保持垂直或大于60。
画图要点：
一般将需加工孔的表面与孔的轴线画成垂直关系。
60
90
60
请点击鼠标左键显示后面内容
二.机加工常见的工艺结构
Machining familiar structure
2. 倒角、圆角( Chamfer or Radius ):
为了避免应力集中以及便于安装和安全而设计在杆类件端部的 小斜面或设计在轴的转折处的小圆弧面,以防锐边伤人或裂口。 画图要点：
① 应在轴端、孔口等处画出倒角，并注明“ C45”
STRUCTURE TECHNOLOGY OF PARTS
非机类
四. 镶嵌类零件的工艺结构
深圳大学工程技术学院 胡 琳
一.铸件常见工艺结构
1.起模斜度( Taper ):
Casting familiar structure
为了方便取出模子减小阻力，在沿起模方向上设计的斜度。
画图要点： ① 斜度一般为 3°，约 1∶20；
注：t 为板料厚度。
rt
t
弯曲线
止裂孔
t/4 t/3
r
r
r1
r2
正确
错误
请点击鼠标左键显示后面内容
开止裂槽后 则不会折断
四.镶嵌类零件的工艺结构
Enchasing familiar structure
为了保证联接的牢固性提高结合面的附着力，应 在镶嵌间表面设计些凸起和沟槽，同时为避免镶嵌件 尖角处的应力集中而在其端部和沟槽处均应做成圆角。
3. 壁厚均匀( Wall thick equality )：
设计时应尽量使其壁厚均匀，以避免冷却速度 不一而造成缩孔、裂纹等缺陷。
画图要点：
① 画铸件图形时使其壁厚保持均匀；
② 当壁厚需要厚薄不一时，应逐渐过渡，不可突变。
壁厚逐渐变化
有缺陷
请点击鼠标左键显示后面内容
一.铸件常见工艺结构
Casting familiar structure
零件的结构工艺性
一. 铸件常见工艺结构
二. 机加工常见的工艺结构 三. 薄板冲压件常见工艺结构
Sheet pressing familiar structure Enchasing familiar structure
Machining familiar structure Casting familiar structure
为了避免应力集中在尖角处而造成断裂，必须 将冲裁件的外形或内孔的尖角处设计成小圆角。
画图要点：
最小圆角半径 R = (0．18 0．4)t (0．25 0．6)t (0．35 0．9)t 黄铜、铝； 低碳钢 高碳钢、合金钢
注：t 为板料厚度。
R
R
请点击鼠标左键显示后面内容
尖角处易撕裂
三.薄板冲压件常见的工艺结构
二.机加工常见的工艺结构 Machining familiar structure 零件常见钻孔结构及专用术语
钻孔( Drilled hole )：
用钻头在机件上打出光孔。
铰、扩孔( Reamed hole )： 当有较高精度要求时在钻好的孔中精铰一遍。
盲孔(Blind taped hole )： 轻钻出不通的孔,通常在盲孔上再加工出螺孔。 锥孔、埋头孔(Countersunk hole)： 在孔口加工出锥形以便埋入螺钉头。
画图要点： ① 将镶嵌件表面设计成凸起和沟槽结构； ② 将凸起和沟槽结构的尖角处画成成圆角。
用压铸法将 金属嵌件与 非金属件铸 合在一起
设计凸、凹结构
请点击鼠标左键显示后面内容
零件结构的工艺性
零件结构的工艺性
零件结构的工艺性
零件结构的工艺性
零件结构的工艺性
加工面偏大 凹坑和 凸台以 便零件 平稳安 放，同 时又减 少了加 工面。
在孔里加工出圆台以便螺钉头部沉入其中。 沉孔、埋头孔(Counterbore)： 在孔口加工出浅凹入面,以便螺母、螺栓 锪平（点缀面）(Spotface)： 头或垫圈等平稳安放。
请点击鼠标左键显示后面内容
三.薄板冲压件常见的工艺结构
1. 外形或内孔应有圆角( Radius )：
Sheet pressing familiar structure
1.凸台、凹坑(Cylindrical projection or Recessed Surface )：
为保证机件接触面平稳接触,减小加工面降低成本而设计此结构。
画图要点：
应尽量使同一机件上的凸台或凹坑的高度一致，以便于加工。
凸台凹坑高度不一致,加工 调刀工时费高,导致成本高
请点击鼠标左键显示后面内容
Sheet pressing familiar structure
2.弯制时的最小弯曲半径( Least bend radius)：
为了避免板材在弯制时折断而必须限制其最小弯曲半径r。 ≤ t 铝、软钢板 画图要点： ① 最小弯曲半径 r
= t 铝合金板
② 对称件的对称弯曲半径应相等； ③ 若必须小于最小弯曲半径 r 时，应预先 在弯曲处开槽或钻止裂孔。
