零件的结构工艺性

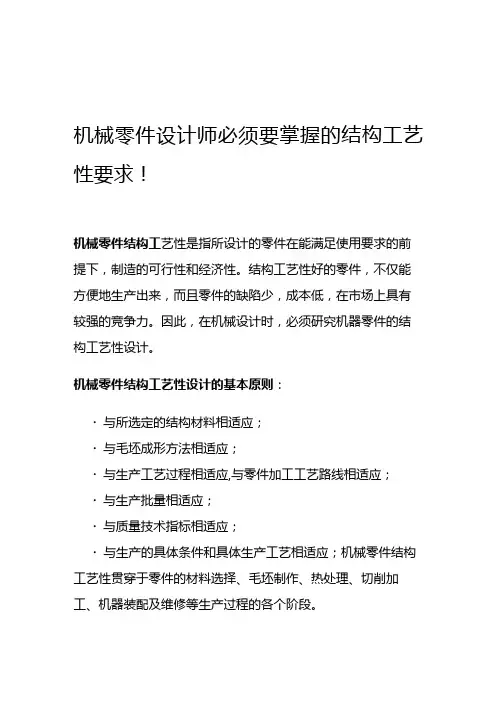

机械零件设计师必须要掌握的结构工艺性要求！机械零件结构工艺性是指所设计的零件在能满足使用要求的前提下，制造的可行性和经济性。

结构工艺性好的零件，不仅能方便地生产出来，而且零件的缺陷少，成本低，在市场上具有较强的竞争力。

因此，在机械设计时，必须研究机器零件的结构工艺性设计。

机械零件结构工艺性设计的基本原则：・与所选定的结构材料相适应；・与毛坯成形方法相适应；・与生产工艺过程相适应,与零件加工工艺路线相适应；・与生产批量相适应；・与质量技术指标相适应；・与生产的具体条件和具体生产工艺相适应；机械零件结构工艺性贯穿于零件的材料选择、毛坯制作、热处理、切削加工、机器装配及维修等生产过程的各个阶段。

设计零件的结构时，通常使零件的结构形状与生产规模、生产条件、零件材料、毛坯制作、工艺技术等诸多方面相适应。

应从以下几方面加以考虑：1.零件形状简单合理一般来讲，零件的结构和形状越复杂，制造、装配和维修将越困难，成本也越高。

所以，在满足使用要求的情况下，零件的结构形状应尽量简单。

满足使用要求的条件下，力求减少加工表面的数量和加工的面积。

2.合理选用毛坯类型根据零件尺寸大小、生产批量的多少和结构的复杂程度来确定齿轮的毛坯类型：尺寸小、结构简单、批量大时用模锻毛坯；结构复杂、批量大时采用铸造毛坯；单件或少量生产时则可采用焊接件或自由锻毛坯。

3.铸件的结构工艺性铸造毛坯的采用较为广泛，设计其结构时应注意壁厚均匀、过渡平缓，以防产生缩孔和裂纹，保证铸造质量；要有适当的结构斜度及拔模斜度，以便于起模；铸件各面的交界处要采用圆角过渡；为增强刚度，应设置必要的加强筋。

4.锻件的结构工艺性设计其结构时应注意力求零件形状简单、不应有很深的凹坑，要留有适当的锻造斜度及圆角半径，尽量设计成对称形状；对于自由锻件应避免带有锥形和楔性，不允许有加强筋,不允许在基体上有凸台。

5.切削加工工艺性在机床上加工零件时，切削加工工艺性主要应从三方面考虑：①提高切削效率：②便于切削加工；③减少切削加工量。

零件的结构工艺性零件的结构工艺性是指该零件在设计与制造过程中的结构特点和工艺要求。

一个具有良好结构工艺性的零件，能够满足设计要求并且易于制造和装配。

首先，零件的结构设计应该尽可能简化。

过于复杂的结构会增加制造成本和装配难度。

因此，在进行零件设计时，应将设计原则和功能需求结合起来，尽量消除多余的部件，使零件的结构简单明了。

简化结构的同时，还需要保证零件在使用中的稳定性和可靠性。

其次，零件的工艺性要求考虑到制造过程的可行性和效率。

例如，确定零件的加工工艺和工艺路线时，需要考虑到加工设备和工艺工人的能力。

对于难以加工的形状、材料或细节，应采用合适的加工工艺，或者调整设计方案以简化加工难度。

此外，还应考虑到材料的可获得性和成本，选择合适的材料以满足设计要求。

另外，零件的装配性也是结构工艺性的重要方面之一。

装配性是指零件与其他零件之间的连接和组合方式。

要确保零件的装配性良好，需要在设计过程中考虑到零件的尺寸、精度以及协调配合要求。

合理选择连接方式和装配顺序，可以减少装配过程中的摩擦和损坏，并提高装配效率和质量。

最后，对于特殊的工艺要求，需要进行必要的分析和测试，确保零件的结构工艺性能达到预期。

例如，可以通过模拟分析、试验验证或者专用工艺设备来评估和验证零件的结构工艺性能。

这些工艺性能包括零件的强度、刚度、耐磨性、耐腐蚀性等。

总之，零件的结构工艺性是设计与制造过程中的重要考虑因素。

通过合理的结构设计和选取适合的工艺方法，可以提高零件的制造质量和效率，降低制造成本，最终实现设计要求。

为了确保零件的结构工艺性，设计师需要深入了解零件的使用环境和功能要求。

从设计到制造的整个过程中，设计师和制造工程师应密切合作，共同考虑零件的结构和工艺问题，以最大程度地提高零件的性能和可靠性。

在结构设计方面，设计师应遵循一些基本原则。

首先，要保证零件的结构合理、简单明了，减少冗余和复杂的部件。

过于复杂的结构不仅增加制造和装配的难度，还可能导致零件的失效和损坏。

机械零件结构工艺性分析与工艺路线的拟定机械制造是工业生产中的重要方向，而机械零件是机械结构中的组成部分，其质量直接关系到机械产品的使用寿命和性能。

机械零件的制造需要涉及到材料、加工、组装等多个方面，其中结构工艺性分析与工艺路线的拟定是制造过程中的关键环节。

一、机械零件结构工艺性分析机械零件的结构设计应基于产品性能要求和零件本身的加工工艺能力，因此结构工艺性分析是设计和制造过程中的重要环节。

结构工艺性分析需要考虑以下几个方面：1.工艺性分析工艺性分析包括材料性能、加工难易程度、加工方法等因素的分析，对零件的加工难度和生产效率进行评估。

必须考虑每个零件的各个部分，包括设计尺寸和要求，加工难度，工艺可行性，设备的可用性等因素。

2.可靠性分析可靠性分析是对零件在制造过程中是否容易产生质量问题进行评估。

其目的在于找出可能导致零件质量不稳定的因素并加以消除。

3.生产装备和工作环境分析包括零件加工的设备、工作环境、人员技能水平等因素的分析。

二、机械零件工艺路线的拟定一个完整的加工流程应包括以下几个步骤：1.准备工作确定加工顺序、确定加工所使用的原材料、制作加工工装夹具等。

2.机床安装、调整和试运行保证机床和工具的精度和准确性，有利于提高加工质量和生产效率。

3.工艺试样制作进行工序试样制作和取样检测以确认加工参数，保障每个加工工序的质量。

4.批量生产在确定、检查和校验加工参数的基础上，进行批量生产。

在工艺路线的制定过程中，应注意以下几个方面：1.考虑零件的作用，尽量缩短生产周期，提高生产效率，优化生产成本。

2.结合机床的加工能力和机械刀具的切削性能，制定符合实际生产需要的加工路线。

3.严格按照零件要求和质量标准，制定生产计划和加工参数，保证零件的加工精度。

结论机械零件的制造是一个生产过程，需要通过结构工艺性分析和工艺路线的拟定来保障生产质量和效率。

在设计和制造过程中，需要考虑到多个因素，如材料、加工、装备和工作环境等。

10零件结构工艺性零件结构工艺性是指在设计和制造零件时，需要考虑到零件的结构形式、材料选择、加工工艺等各方面因素，保证零件能够满足设计要求，并具有良好的工艺性能。

在实际生产中，零件的结构工艺性对于产品的质量、性能和成本都有着重要的影响。

首先，零件的结构形式是零件结构工艺性的重要方面之一、零件的结构形式应该能够满足产品的功能需求，并且便于制造和装配。

例如，对于机械零件来说，合理的结构设计可以降低零件的重量，提高零件的耐用性，并简化加工工艺。

另外，零件的结构形式还应考虑到零件的可靠性和维修性，确保产品在使用过程中能够稳定运行和方便维护。

其次，材料选择是影响零件结构工艺性的重要因素之一、选择合适的材料可以提高零件的机械性能和使用寿命，同时也会影响到零件的加工难易程度和成本。

在进行材料选择时，需要考虑到零件所处的工作环境、受力情况和制造工艺等因素，选择能够满足设计要求的材料，并确保零件具有良好的可焊接性、可切削性和耐蚀性等工艺性能。

此外，加工工艺也是影响零件结构工艺性的关键因素之一、不同的零件结构形式和材料选择会要求采用不同的加工工艺方法，以确保零件能够获得高精度和良好的表面质量。

制造零件时需要根据零件的形状、尺寸和加工精度要求，选择合适的加工工艺，如铣削、车削、磨削、冲压等，确保零件能够满足设计要求，并具有良好的工艺性能。

总的来说，零件结构工艺性是设计制造过程中不可忽视的重要方面，它直接影响到产品的质量、性能和成本。

通过合理的结构设计、材料选择和加工工艺，可以提高零件的质量和生产效率，降低产品的制造成本，并最终实现产品的竞争力和市场需求。

因此，在设计和制造零件时，需要充分考虑零件的结构工艺性，确保零件能够达到设计要求，并具有良好的工艺性能。

零件的结构工艺性分析零件的结构工艺性是指在满足使用性能的前提下，是否能以较高的生产率和最低的成本方便地加工出来的特性。

为了多快好省地把所设计的零件加工出来，就必须对零件的结构工艺性进行详细的分析。

主要考虑如下几方面。

(1) 有利于达到所要求的加工质量①合理确定零件的加工精度与表面质量加工精度若定得过高会增加工序，增加制造成本，过低会影响机器的使用性能，故必须根据零件在整个机器中的作用和工作条件合理地确定，尽可能使零件加工方便制造成本低。

②保证位置精度的可能性为保证零件的位置精度，最好使零件能在一次安装中加工出所有相关表面，这样就能依靠机床本身的精度来达到所要求的位置精度。

如图4-6(a)所示的结构，不能保证φ80㎜与内孔φ60㎜的同轴度。

如改成图(b)所示的结构，就能在一次安装中加工出外圆与内孔，保证二者的同轴度。

(2) 有利于减少加工劳动量①尽量减少不必要的加工面积(a) (b)减少加工面积不仅可减少机械加工的劳动量，图4-6 有利于保证位置精度的工艺结构而且还可以减少刀具的损耗，提高装配质量。

图(a) 错误(b) 正确4-7(b)中的轴承座减少了底面的加工面积，降低了修配的工作量，保证配合面的接触。

图4-8(b)中减少了精加工的面积，又避免了深孔加工。

(a) (b) (a) (b)图4-7 减少轴承座底面加工面积图4-8 避免深孔加工的方法(a) 错误(b) 正确(a) 错误(b) 正确②尽量避免或简化内表面的加工因为外表面的加工要比内表面加工方便经济，又便于测量。

因此，在零件设计时应力求避免在零件内腔进行加工。

如图4-9所示箱体，将图(a)的结构改成图(b)所示的结构，这样不仅加工方便而且还有利于装配。

再如图4-10所示，将图(a)中件2上的内沟槽a加工，改成图(b)中件1的外沟槽加工，这样加工与测量就都很方便。

(3) 有利于提高劳动生产率①零件的有关尺寸应力求一致，并能用标准刀具加工。

如图4-11(b)中改为退刀槽尺寸一致，则减少了刀具的种类，节省了换刀时间。

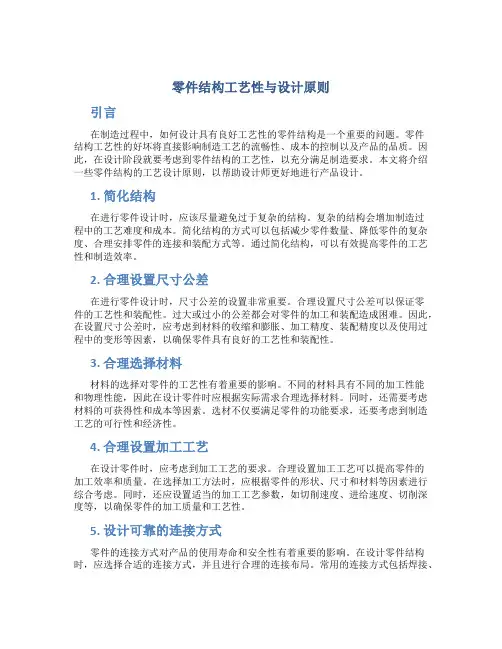

零件结构工艺性与设计原则引言在制造过程中，如何设计具有良好工艺性的零件结构是一个重要的问题。

零件结构工艺性的好坏将直接影响制造工艺的流畅性、成本的控制以及产品的品质。

因此，在设计阶段就要考虑到零件结构的工艺性，以充分满足制造要求。

本文将介绍一些零件结构的工艺设计原则，以帮助设计师更好地进行产品设计。

1. 简化结构在进行零件设计时，应该尽量避免过于复杂的结构。

复杂的结构会增加制造过程中的工艺难度和成本。

简化结构的方式可以包括减少零件数量、降低零件的复杂度、合理安排零件的连接和装配方式等。

通过简化结构，可以有效提高零件的工艺性和制造效率。

2. 合理设置尺寸公差在进行零件设计时，尺寸公差的设置非常重要。

合理设置尺寸公差可以保证零件的工艺性和装配性。

过大或过小的公差都会对零件的加工和装配造成困难。

因此，在设置尺寸公差时，应考虑到材料的收缩和膨胀、加工精度、装配精度以及使用过程中的变形等因素，以确保零件具有良好的工艺性和装配性。

3. 合理选择材料材料的选择对零件的工艺性有着重要的影响。

不同的材料具有不同的加工性能和物理性能，因此在设计零件时应根据实际需求合理选择材料。

同时，还需要考虑材料的可获得性和成本等因素。

选材不仅要满足零件的功能要求，还要考虑到制造工艺的可行性和经济性。

4. 合理设置加工工艺在设计零件时，应考虑到加工工艺的要求。

合理设置加工工艺可以提高零件的加工效率和质量。

在选择加工方法时，应根据零件的形状、尺寸和材料等因素进行综合考虑。

同时，还应设置适当的加工工艺参数，如切削速度、进给速度、切削深度等，以确保零件的加工质量和工艺性。

5. 设计可靠的连接方式零件的连接方式对产品的使用寿命和安全性有着重要的影响。

在设计零件结构时，应选择合适的连接方式，并且进行合理的连接布局。

常用的连接方式包括焊接、螺纹连接、插销连接等。

在选择连接方式时，需要考虑到零件的功能和使用环境，并进行合理的强度计算和试验验证，以确保连接的可靠性。

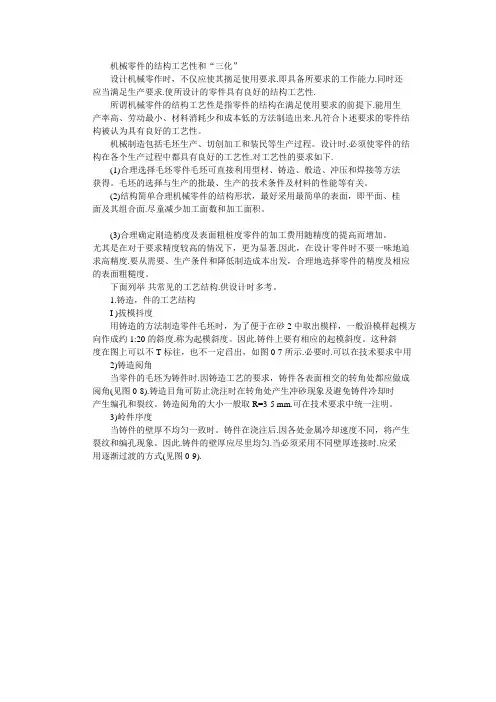

机械零件的结构工艺性和“三化”设计机械零作时，不仅应使其摘足使用要求.即具备所要求的工作能力.同时还应当满足生产要求.使所设计的零件具有良好的结构工艺性.所谓机械零件的结构工艺性是指零件的结构在满足使用要求的前提下.能用生产率高、劳动最小、材料消耗少和成本低的方法制造出来.凡符合卜述要求的零件结构被认为具有良好的工艺性。

机械制造包括毛坯生产、切创加工和装民等生产过程。

设计时.必须使零件的结构在各个生产过程中都具有良好的工艺性.对工艺性的要求如下.(1)合理选择毛坯零件毛坯可直接利用型材、铸造、般造、冲压和焊接等方法获得。

毛坯的选择与生产的批最、生产的技术条件及材料的性能等有关。

(2)结构简单合理机械零件的结构形状，最好采用最简单的表面，即平面、桂面及其组合面.尽童减少加工面数和加工面积。

(3)合理确定剐造梢度及表面粗桩度零件的加工费用随精度的提高而增加。

尤其是在对于要求精度较高的情况下，更为显著.因此，在设计零件时不要一味地迫求高精度.要从需要、生产条件和降低制造成本出发，合理地选择零件的精度及相应的表面粗糙度。

下面列举-共常见的工艺结构.供设计时多考。

1.铸造，件的工艺结构I )拔模抖度用铸造的方法制造零件毛坯时，为了便于在砂2中取出模样，一般沿模样起模方向作成约1:20的斜度.称为起模斜度。

因此.铸件上要有相应的起模斜度。

这种斜度在图上可以不T标往，也不一定舀出，如图0-7所示.必要时.可以在技术要求中用2)铸造阅角当零件的毛坯为铸件时.因铸造工艺的要求，铸件各表面相交的转角处都应做成阅角(见图0-8).铸造目角可防止浇注时在转角处产生冲砂现象及避免铸件冷却时产生编孔和裂纹。

铸造阅角的大小一般取R=3-5 mm.可在技术要求中统一注明。

3)岭件序度当铸件的壁厚不均匀一致时。

铸件在浇注后.因各处金属冷却速度不同，将产生裂纹和编孔现象。

因此.铸件的壁厚应尽里均匀.当必须采用不同壁厚连接时.应采用逐渐过渡的方式(见图0-9).本文来源于地磅转载请请注明。
