第十四章控件14.2.8 超级文本显示控件组态王提供一个超级文本显示控件，用于显示RTF格式或TXT格式的文本文件，而且也可在超级文本显示控件中输入文本字符串，然后将其保存成指定的文件，调入RTF、TXT格式的文件和保存文件通过超级文本显示控件函数来完成。
14.2.8.1 如何创建超级文本显示控件在画面开发系统的工具箱中选择“插入控件”按钮，或选择菜单“编辑/插入控件”命令，在弹出的如图14.2所示的“创建控件”对话框中，在种类列表中选择“超级文本显示”，在右侧的内容中选择“显示框”图标，单击对话框上的“创建”按钮，或直接双击“显示框”图标，关闭对话框。
此时鼠标变成小“十”字形，在画面上需要插入控件的地方按下鼠标左键，拖动鼠标，画面上出现一个矩形框，表示创建后控件界面的大小。
松开鼠标左键，控件在画面上显示出来。
如图14.32所示。
控件周围有带箭头的小矩形框，鼠标挪到小矩形框上，鼠标箭头变为方向箭头时，按下鼠标左键并拖动，可以改变控件的大小。
当鼠标在控件上变为双“十”字型时，按下鼠标左键并拖动，可以改变控件的位置。
图14.32 创建后的超级文本显示框控件14.2.8.2 如何定义超级文本显示控件的属性控件创建完成后，需要定义空间的属性。
用鼠标双击控件，弹出超级文本显示框控件属性对话框，如图14.33所示。
图14.33 超级文本显示框控件属性对话框超级文本显示框控件属性：◆控件名称：定义控件的名称，一个显示框控件对应一个控件名称，而且是唯一的，不能重复命名，控件的命名应该符合组态王的命名规则。
如“Richtxt1”。
◆访问权限：定义控件的安全级别——访问权限，范围为1~999。
定义了访问权限后，运行时，只有符合该安全级别的用户登录后，才能操作控件，否则，修改不了控件的值。
如100。
属性定义完成后，单击“确认”按钮关闭对话框。
14.2.8.3 如何使用超级文本显示控件超级文本显示框的作用是显示RTF格式或TXT格式的文本文件的内容，或在显示框中输入文本字符串，将其保存为RTF格式或TXT格式的文本文件。
组态王视频控件使用方法第一步建立一个组态王工程；第二步建立一个新画面；第三步添加视频控件‘具体步骤如下：1、插入通用控件video control图 1图 22、单击确定后鼠标变成“+”状，按住鼠标左键，拉出一个矩形框，松开即可；图 3 第三步添加按钮；图 4第四步设置视频控件动画连接属性，完成后点击“确定”按钮，然后在开发系统界面的文件下拉菜单下选择全部存；图 5第五步编辑按钮动画连接属性；1、双击“打开视频”按钮，弹出下图对话框，单击“按下时”；图 6弹出图XXX对话框选择“控件属性和方法”按钮，弹出（图 8）对话框；图 7图 8选择“Open Video”单击确定弹出（图10）对话框了；图 9图 10“LONG nResIndex”代表设备号，右键“我的电脑→管理→设备管理器→图像处理设备”双击你安装的视频设备就可以查看你的视频设备号。
关闭视频：视频练习.CloseVideo( )；拍照：视频练习.SaveVideoFrame(LPCTSTR lpszPicName)；“LPCTSTR lpszPicName”照片的保存地址和名称；回放：视频练习.OpenAVI(LPCTSTR lpszFileName)；“LPCTSTR lpszFileName”要回放的视频保存位置及名称；摄像：视频练习.CapVideoToAVI(LPCTSTR lpszAVIName)；“LPCTSTR lpszAVIName”表示录制的视频将保存的位置及视频文件名称；抓拍：视频练习.SaveVideoFrameToRect(LPCTSTR lpszPicName)；“LPCTSTR lpszPicName”表示抓拍的图片即将保存的BMP文件的位置和名称；设置视频源：视频练习.VideoSource( )；设置视频的来源，即选择视频设备；停止摄像：视频练习.StopCapVideo( )；第六步点击“系统开发”界面的“文件→全部存”，在切换到view界面，打开视频，点击摄像，如（图11）；图 11。
错误！未找到引用源。
1。

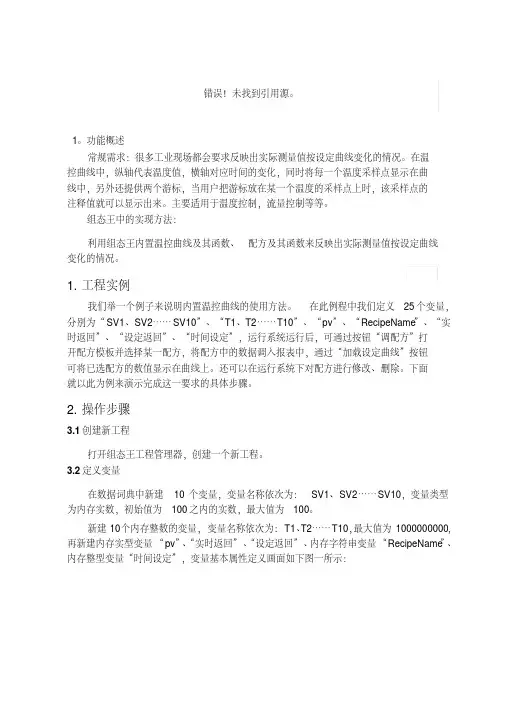

功能概述常规需求：很多工业现场都会要求反映出实际测量值按设定曲线变化的情况。
在温控曲线中，纵轴代表温度值，横轴对应时间的变化，同时将每一个温度采样点显示在曲线中，另外还提供两个游标，当用户把游标放在某一个温度的采样点上时，该采样点的注释值就可以显示出来。
主要适用于温度控制，流量控制等等。
组态王中的实现方法：利用组态王内置温控曲线及其函数、配方及其函数来反映出实际测量值按设定曲线变化的情况。
1. 工程实例我们举一个例子来说明内置温控曲线的使用方法。
在此例程中我们定义25个变量，分别为“SV1、SV2……SV10”、“T1、T2……T10”、“pv”、“RecipeName”、“实时返回”、“设定返回”、“时间设定”，运行系统运行后，可通过按钮“调配方”打开配方模板并选择某一配方，将配方中的数据调入报表中，通过“加载设定曲线”按钮可将已选配方的数值显示在曲线上。
还可以在运行系统下对配方进行修改、删除。
下面就以此为例来演示完成这一要求的具体步骤。
2. 操作步骤3.1创建新工程打开组态王工程管理器，创建一个新工程。
3.2定义变量在数据词典中新建10个变量，变量名称依次为：SV1、SV2……SV10，变量类型为内存实数，初始值为100之内的实数，最大值为100。
新建10个内存整数的变量，变量名称依次为：T1、T2……T10，最大值为1000000000，再新建内存实型变量“pv”、“实时返回”、“设定返回”、内存字符串变量“RecipeName”、内存整型变量“时间设定”，变量基本属性定义画面如下图一所示：图一定义变量基本属性3.3 创建配方模板在工程浏览器的目录显示区中，选中大纲项“文件”下的成员“配方”，如下图二所示：图二新建配方在右侧的内容显示区中用左键双击“新建”图标，或者右键单击“新建”图标，从浮动式菜单中选择命令“新建配方”，则弹出“配方定义”对话框，如图三所示：图三配方定义将上述已定义的变量SV1、SV2……SV10、T1、T2……T10添加到配方中，并添加配方1，2，3，4相对应的具体数值，这些数值可根据配方的实际情况进行修改，如图四所示：图四新配方然后进行保存，保存路径为当前工程文件夹下，保存名称为“新配方”。
组态王6.55 简体版工业通用组态软件安装说明书1.安装注意事项1.1安装要求：软件环境要求：组态王6.55软件安装在Windows XP(sp2)/Win7 简体中文版操作系统下使用。
硬件环境要求：1)P4 1G以上的微型机及其兼容机；2)至少128M内存，推荐256M，使用WEB功能或2000点以上推荐512M；3)至少1G的硬盘剩余空间；4)VGA、SVGA及支持Windows 256色以上的图形显示卡。
2.软件安装2.1将组态王6.55的安装光盘放入电脑光驱，读取光盘约需1-5分钟；2.2读取光盘成功后，光驱图标如图2-1所示。
图2-1 光驱成功读取安装光盘2.3点击光驱图标，自动运行图2-2所示的安装程序，否则请看2.4；图2-2 自动运行安装程序界面2.4如果点击图标后，进入光盘根目录，如图2-3所示，而没有自动运行安装程序，只需点击图2-3中 install.exe文件, 即可进入图2-2;图2-3 组态王安装光盘根目录2.5在图2-2的安装光盘自动运行界面，单击“安装组态王程序”开始安装组态王，进入图2-4所示图2-4 组态王安装准备界面2.6等待大概1-3分钟，进入图2-5所示安装界面，点击“下一步”，进入图2-6的安装界面二，选择“是”进入图2-7 注册信息界面，“用户名”和“公司名称”请按实际情况填写；填写完成后，点击“下一步”，进入图2-8注册信息确认界面；图2-5 安装界面一图 2-6 安装界面二图2-7 注册信息界面图2-8 注册信息确认界面2.7注册信息确认后，进入图2-9安装目的地选择对话框，建议直接点击“下一步”使用默认目的地文件夹，然后进入图2-10所示安装类型对话框，选择“典型”，点击“下一步”进入图2-11安装进程显示界面，大概需要5-10分钟，过程如图2-11，图2-12所示，程序安装完成后进入图2-13图2-9 安装目的地选择图 2-10 组态王安装类型对话框图 2-11 组态王安装过程图 2-12组态王安装过程2.8安装组态王主驱动程序和加密锁驱动程序在图2-13中选择安装组态王主驱动程序和安装加密锁驱动程序前的复选框，点击“完成”，开始准备安装主驱动和加密锁驱动程序,准备过程如图2-14。
组态王命令语言函数手册工业自动化通用组态软件组态王version6.5命令语言函数速查手册北京亚控科技发展有限公司组态王命令语言函数速查手册1命令语言函数速查手册“组态王”支持使用内建的复杂函数，其中包括字符串函数、数学函数、系统函数、控件函数、报表函数及其他函数，下面依次介绍各个函数（函数名不区分大小写，按字母排序）：Abs此函数用于计算变量值的绝对值，使用格式如下：Abs(变量名或数值);返回值：整值或实型值；例如：Abs(14);返回值为14Abs(-7.5);返回值为7.5Abs(距离);返回内存模拟变量“距离”的绝对值。
Ack此函数常和按钮连接，当发生报警时，用此函数进行报警确认，它将产生确认报警事件。
调用格式：Ack(报警组名)；或Ack(变量名)；例如：Ack(全厂)；或Ack(反应罐液位)；ActivateApp此函数用于激活正在运行的窗口应用程序，使之获得输入焦点。
该函数主要用于配合函数SendKe ys的使用。
调用形式：ActivateApp(“ExeName”)；参数描述ExeName应用程序的执行文件名北京亚控科技发展有限公司2组态王命令语言函数速查手册例如：激活Microsoft Word的正确调用为：ActivateApp("Word.exe")；激活组态王：可使用ActivateApp("TouchVew.exe")；ArcCos此函数用于计算变量值的反余弦值,变量值的取值范围在[-1，1]之间，否则函数返回值无效。
调用格式：ArcCos(变量名或数值);返回值：整值或实型值；例如：ArcCos(1);此函数返回值为0A rcCos(temp);此函数返回变量“temp”的反余弦值。
ArcSin此函数用于计算变量值的反正弦值,变量值的取值范围在[-1，1]之间，否则函数返回值无效。
调用格式：ArcSin(变量名或数值);返回值：整值或实型值；例如：ArcSin(1);此函数返回值为90A rcSin(temp);此函数返回变量“temp”的反正弦值。
组态王KingView6.52与S7-200系列PLC联机操作说明一、组态王在PLC控制系统中的作用在PLC控制系统中，使用组态王软件主要是用它来构造（设计）一个虚拟的（假的）系统，且该虚拟的系统能反映实际的PLC控制系统的工作情况，以便在监控室通过组态软件也可实现对系统的远程控制，同时也可实时监控系统的运行状况，从而能及时发现并排除故障。
二、用组态王构造一个虚拟的控制系统的必备条件由于组态王所构造的虚拟系统能反映实际的PLC控制系统的工作情况，故该虚拟系统必须具备四个基本条件：（1）模拟PLC的虚拟的PLC，即I/O设备；（2）用以描述工业现场及工控设备（如三机异步电动机启停控制系统中的电动机，照明监控系统中的灯）的图形；（3）反映工控对象各种属性（如：三机异步电动机启停控制系统中的电动机运转与停止的运行状态，启动按钮的开与关的状态；照明监控系统中的灯的亮与灭的状态）的数据，亦即变量；（4）模拟现场设备运行（如：电动机的运转与停止的动作过程，按钮的开与关的动作过程，灯的亮与灭的动作过程）动画，即图形应如何与数据连接，亦即动画连接。
三、组态王实现的DDC远程监控系统1、控制要求控制一盏灯的亮与灭：系统有两个按钮，分别用以控制一盏灯的亮与灭，该系统有两种控制方法：1）通过现场的实际按钮控制；2）通过组态王构造的虚拟系统的虚拟按钮控制。
2、参考《楼宇智能化实训指导》P101把按钮、灯等硬件通过接触器、继电器等接至DDC假设该系统的DDC I/O分配表如下表所示：3、用组态王KingView6.52构造一个虚拟的DDC监控系统（1）新建组态王工程，开始->程序->“组态王”，如图1所示。
图1 打开组态王软件打开后，看到如图2所示界面,点击“新建”。
单击图2 组态王工程管理器图3 新建工程向导选择工程存放路径E:\电力815\DDC第1组图4 选择工程存放路径如：控制一盏灯图5 填写工程名称在组态王工程管理器中双击刚建好的新工程，把它设置为当前工程，设为当前工程后,在工程的最前端会显示一面小红旗，如图6所示。
第十四章控件14.2.8 超级文本显示控件组态王提供一个超级文本显示控件，用于显示RTF格式或TXT格式的文本文件，而且也可在超级文本显示控件中输入文本字符串，然后将其保存成指定的文件，调入RTF、TXT格式的文件和保存文件通过超级文本显示控件函数来完成。
14.2.8.1 如何创建超级文本显示控件在画面开发系统的工具箱中选择“插入控件”按钮，或选择菜单“编辑/插入控件”命令，在弹出的如图14.2所示的“创建控件”对话框中，在种类列表中选择“超级文本显示”，在右侧的内容中选择“显示框”图标，单击对话框上的“创建”按钮，或直接双击“显示框”图标，关闭对话框。
此时鼠标变成小“十”字形，在画面上需要插入控件的地方按下鼠标左键，拖动鼠标，画面上出现一个矩形框，表示创建后控件界面的大小。
松开鼠标左键，控件在画面上显示出来。
如图14.32所示。
控件周围有带箭头的小矩形框，鼠标挪到小矩形框上，鼠标箭头变为方向箭头时，按下鼠标左键并拖动，可以改变控件的大小。
当鼠标在控件上变为双“十”字型时，按下鼠标左键并拖动，可以改变控件的位置。
图14.32 创建后的超级文本显示框控件14.2.8.2 如何定义超级文本显示控件的属性控件创建完成后，需要定义空间的属性。
用鼠标双击控件，弹出超级文本显示框控件属性对话框，如图14.33所示。
图14.33 超级文本显示框控件属性对话框超级文本显示框控件属性：◆控件名称：定义控件的名称，一个显示框控件对应一个控件名称，而且是唯一的，不能重复命名，控件的命名应该符合组态王的命名规则。
如“Richtxt1”。
◆访问权限：定义控件的安全级别——访问权限，范围为1~999。
定义了访问权限后，运行时，只有符合该安全级别的用户登录后，才能操作控件，否则，修改不了控件的值。
如100。
属性定义完成后，单击“确认”按钮关闭对话框。
14.2.8.3 如何使用超级文本显示控件超级文本显示框的作用是显示RTF格式或TXT格式的文本文件的内容，或在显示框中输入文本字符串，将其保存为RTF格式或TXT格式的文本文件。
实现以上这些要依靠组态王提供的两个函数实现：1）LoadText()函数：将指定RTF格式或TXT格式文件的内容加载到文本显示框里2）SaveText()函数：将显示框里的内容保存为指定的RTF格式或TXT格式文件。
下面以两个具体例子说明超级文本显示控件的使用及操作步骤例如:编写RTF格式的文件第一步：用WINDOWS操作系统的写字板编写一个RTF文件ht1.rtf，其内容如下将文件保存在指定的目录下，比如目录D:\Test\recipe下。
第二步：在组态王画面开发系统放置超级文本显示控件以及相应的操作按钮放置超级文本显示控件，控件名设为“Richtxt1”，然后再放置两个命令按钮，并将这两个按钮分别进行命令语言连接，如下所示按钮“调入超级文本”的命令语言为LoadText( " Richtxt1", "D:\Test\recipe\ht1.rtf"," .Rtf" );按钮“保存超级文本”的命令语言为SaveText( " Richtxt1", "D:\Test\recipe\ht1.rtf",".Rtf" );将画面文件全部保存。
第三步：运行画面启动组态王运行系统，单击“调入超级文本”按钮，其结果如下。
执行“调入超级文本“按钮前执行“调入超级文本“按钮后如果修改显示框中的内容，然后单击“保存超级文本”按钮，可以将显示框中的内容保存到指定的文件中。
例如：编写TxT格式的文件第一步：用WINDOWS操作系统的写字板编写一个TxT文件ht2.txt，其内容如下:将文件保存在指定的目录下，比如目录D:\Test\recipe下。
第二步：在组态王画面开发系统放置超级文本显示控件以及相应的操作按钮放置超级文本显示控件，控件名设为“Richtxt2”，然后再放置两个命令按钮，并将这两个按钮分别进行命令语言连接，如下所示:按钮“调入超级文本”的命令语言为LoadText( " Richtxt2", "D:\Test\recipe\ht2.txt"," .Txt" );按钮“保存超级文本”的命令语言为SaveText( " Richtxt2", "D:\Test\recipe\ht2.txt",".Txt" );将画面文件全部保存。
第三步：运行画面启动组态王运行系统，单击“调入超级文本”按钮，其结果如下:执行“调入超级文本“按钮前执行“调入超级文本“按钮后如果修改显示框中的内容，然后单击“保存超级文本”按钮，可以将显示框中的内容保存到指定的文件中。
14.2.9 多媒体控件组态王提供的多媒体控件有：动画播放控件（播放*.avi文件）和视频输出控件。
其中视频输出控件组态王内部控件有两个：视频控件和TDM视频控件，另外是ACTIVE X视频控件，该控件的使用介绍请参见14.3.3节的介绍。
14.2.9.1 AVI动画播放控件AVI动画播放控件是专门用来播放AVI格式的动画文件的。
14.2.9.1.1 如何创建AVI动画播放控件在画面开发系统的工具箱中选择“插入控件”按钮，或选择菜单“编辑/插入控件”命令，在弹出的如图14.2所示的“创建控件”对话框中，在种类列表中选择“多媒体”，在右侧的内容中选择“A VI动画”图标，单击对话框上的“创建”按钮，或直接双击“显示框”图标，关闭对话框。
此时鼠标变成小“十”字形，在画面上需要插入控件的地方按下鼠标左键，拖动鼠标，画面上出现一个矩形框，表示创建后控件界面的大小。
松开鼠标左键，控件在画面上显示出来。
如图14.34所示。
控件周围有带箭头的小矩形框，鼠标挪到小矩形框上，鼠标箭头变为方向箭头时，按下鼠标左键并拖动，可以改变控件的大小。
当鼠标在控件上变为双“十”字型时，按下鼠标左键并拖动，可以改变控件的位置。
图14.34 创建后的AVI控件14.2.9.1.2 如何定义AVI动画播放控件的属性在使用AVI控件之前，必须对其属性进行设置。
用鼠标左键双击控件，弹出控件属性对话框如图14.35所示。
图14.35 AVI控件属性定义对话框AVI动画控件控件属性：控件名称：定义控件的名称，一个单选按钮控件对应一个控件名称，而且是唯一的，不能重复命名，控件的命名应该符合组态王的命名规则。
如“AVICtrl”。
14.2.9.1.3 如何使用AVI动画播放控件AVI动画控件的驱动是靠组态王提供的一个函数实现的，该函数为：PlayAvi( "CtrlName", filename, option );函数的参数定义请参见组态王函数手册。
下面以一个具体例子说明AVI动画控件函数的使用及操作步骤例如：设定一个按钮，将avi文件c:\demo\Winner.avi调入控件名为“AVICtrl”的AVI动画控件中，操作步骤如下：第一步：在画面上画出文本按钮“播放动画”第二步：将此按钮进行控件命令语言连接，双击该按钮，弹出“命令语言连接”对话框，文本按钮和命令语言连接的对应关系如下:第三步：将画面文件全部保存后，进入组态王运行系统，单击“播放动画”按钮，则播放winner.avi中的内容如下所示14.2.9.2 视频动画控件该视频动画控件是一个比较简单的控件，它只能针对一路视频输入，无须用户做过多的配置。
这里只做简单的介绍。
因为没有输入通道的选择，一般该控件适用于单通道视频输入，即整个系统只监视一个视频图象的情况。
否则请选用ACTIVE X视频控件（14.3.3节介绍）。
在画面上放置视频输出控件操作步骤如下：第一步：单击工具箱中的“插入控件”按钮或选择菜单命令“编辑\插入控件”，则弹出“创建控件”对话框第二步：在“创建控件”对话框内从控件种类为多媒体中选择视频输出控件图标第三步：用鼠标左键单击“创建”按钮，鼠标变成十字形。
然后在画面上画一个矩形框，视频动画控件就放到画面上了。
可以任意移动、缩放视频输出控件，如同处理一个单元一样。
在画面上放置的视频动画控件如图14.36所示：图14.36 视频动画控件◆视频动画控件的设置用左键双击视频控件，弹出“设置控件”对话框，或者用右键单击视频动画控件选择菜单命令“动画连接”，则也弹出“设置控件”对话框如图14.37所示:图14.37 视频动画控件设置控件名：一个视频动画控件对应一个控件名称，而且是唯一的，不能重复命名，控件名由工程人员设定，例如设为“监控”。
◆视频控件的使用首先用户将视频输入卡插入计算机，启动计算机并安装视频卡的驱动程序，一般视频卡都自带视频使用软件，使用该软件多视频卡做必要的配置，并检查视频卡工作是否正常。
一切正常后，关闭该软件程序，在组态王中创建视频控件，切换到组态王运行系统。
就可以看到视频图象了。
例如：在大厅内安装一个探头,在屏幕上设置一个视频控件，则探头所拍摄下来的内容全部在屏幕上显示出来,如下图所示14.2.9.3 AVICapture 视频动画控件AVICapture 控件只能针对一路视频输入，具有拍摄、摄像、回放等功能。
用户可以抓拍瞬间的一个画面保存为图片，或录制一段视频信息保存为AVI 格式的文件，通过“回放”功能来查看，回放时可以将画面进行重放、放大或缩小。
14.2.9.3.1 如何创建AVICapture 视频动画控件在画面开发系统的工具箱中选择“插入控件”按钮，或选择菜单“编辑/插入控件”命令，在弹出的如图14.2所示的“创建控件”对话框中，在种类列表中选择“TDM视频”，在右侧的内容中选择“AVICapture”图标，单击对话框上的“创建”按钮，或直接双击“AVICapture”图标，关闭对话框。
此时鼠标变成小“十”字形，在画面上需要插入控件的地方按下鼠标左键，拖动鼠标，画面上出现一个矩形框，表示创建后控件界面的大小。
松开鼠标左键，控件在画面上显示出来。
如图14.38所示。
控件周围有带箭头的小矩形框，鼠标挪到小矩形框上，鼠标箭头变为方向箭头时，按下鼠标左键并拖动，可以改变控件的大小。
当鼠标在控件上变为双“十”字型时，按下鼠标左键并拖动，可以改变控件的位置。
图14.38 创建后的AVICapture视频控件14.2.9.3.2 如何定义AVICapture视频动画控件的属性在使用AVICapture控件之前，必须对其属性进行设置。
用鼠标左键双击控件，弹出控件属性对话框如图14.39所示。
图14.39 AVICapture控件属性对话框AVICapture视频控件属性：◆控件名称：定义控件的名称，一个单选按钮控件对应一个控件名称，而且是唯一的，不能重复命名，控件的命名应该符合组态王的命名规则。
