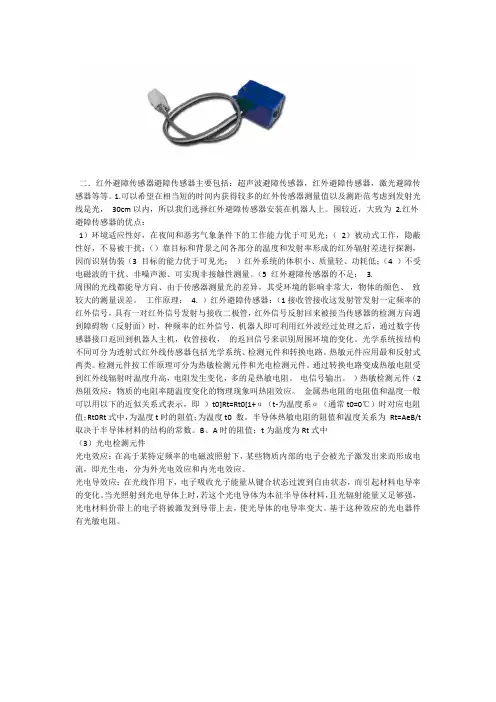

红外避障传感器介绍（反射型）日期:2006-5-16 14:05:14 来源: 点击: 1572 添加到收藏夹实图：技术指标：主体外形尺寸：23×15.3×15.1mm(长×宽×高)重量：7g额定电压：直流电源5.0V检测范围（反射面为白色木板）：1~ 40cm（挡板为白色时检测距离在40cm时达到临界点，超过此数值后检测效果变差）调节方式：多圈电阻式调节，逆时针方向旋转功率变小，顺时针方向旋转功率变大返回值：有信号（高电平）返回值为“1”，无信号（低电平）返回值为“0”状态指示方式：检测到信号指示灯亮红灯，无信号不亮安装方式：单颗Ø3螺丝安装线长：17.4cm±0.2cm（有效距离）连接方式：单条3芯排线，2510型3脚插头有效角度：30 左右原理与功能红外避障传感器（以下简称红外）。

红外具有一对红外信号发射与接收二极管，发射管发射一定频率的红外信号，接收管接收这种频率的红外信号，当红外的检测方向遇到障碍物（反射面）时，红外信号反射回来被接收管接应用介绍：红外是通过发射端发射红外信号，接收端接收由障碍物反射回来的红外信号，来判断是否有障碍物。

项目应用红外避障传感器在很多项目中都有使用。

在初中灭火、高中搜救项目中，机器人可以通过红外避障传感器走迷宫；在轨迹项目中，机器人可以通过黑、白色对红外线的反射和吸收值不同而用红外避障传感器来识别黑色的轨迹线。

注意事项：1、红外是数字传感器，红外接收管只有在接收到一定强度的红外信号时才会有数值的变化。

障碍物（反射面）太小时，红外会检测不到；障碍物（反射面）颜色为黑色或深色时，会被吸收大部分的红外信号，而只反射回一小部分，导致红外接收管接收到的红外信号强度不够，不足以产生有障碍物（反射面）的信号。

2、红外在暖光源的照射下（如白炽灯、太阳光）检测受到很大影响，它会受到所有相近红外信号的干扰，白炽灯和太阳光中含有红外信号成分较多，对红外的影响也较大。

二．红外避障传感器避障传感器主要包括：超声波避障传感器，红外避障传感器，激光避障传感器等等。

1.可以希望在相当短的时间内获得较多的红外传感器测量值以及测距范考虑到发射光线是光，30cm以内，所以我们选择红外避障传感器安装在机器人上。

围较近，大致为 2.红外避障传感器的优点：1）环境适应性好，在夜间和恶劣气象条件下的工作能力优于可见光；（2）被动式工作，隐蔽性好，不易被干扰；（）靠目标和背景之间各部分的温度和发射率形成的红外辐射差进行探测，因而识别伪装（3 目标的能力优于可见光；）红外系统的体积小、质量轻、功耗低；（4 ）不受电磁波的干扰、非噪声源、可实现非接触性测量。

（5 红外避障传感器的不足： 3.周围的光线都能导方向、由于传感器测量光的差异，其受环境的影响非常大，物体的颜色、致较大的测量误差。

工作原理： 4. ）红外避障传感器：（1接收管接收这发射管发射一定频率的红外信号，具有一对红外信号发射与接收二极管，红外信号反射回来被接当传感器的检测方向遇到障碍物（反射面）时，种频率的红外信号，机器人即可利用红外波经过处理之后，通过数字传感器接口返回到机器人主机，收管接收，的返回信号来识别周围环境的变化。

光学系统按结构不同可分为透射式红外线传感器包括光学系统、检测元件和转换电路。

热敏元件应用最和反射式两类。

检测元件按工作原理可分为热敏检测元件和光电检测元件。

通过转换电路变成热敏电阻受到红外线辐射时温度升高，电阻发生变化，多的是热敏电阻。

电信号输出。

）热敏检测元件（2 热阻效应：物质的电阻率随温度变化的物理现象叫热阻效应。

金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即）t0]Rt=Rt0[1+α（t-为温度系α（通常t0=0℃）时对应电阻值；Rt0Rt式中，为温度t时的阻值；为温度t0 数。

半导体热敏电阻的阻值和温度关系为Rt=AeB/t 取决于半导体材料的结构的常数。

B、A时的阻值；t为温度为Rt式中（3）光电检测元件光电效应：在高于某特定频率的电磁波照射下，某些物质内部的电子会被光子激发出来而形成电流，即光生电，分为外光电效应和内光电效应。
