红外避障传感器原理图77

红外避障传感器测试结果一、传感器原理传感器主动发射红外线，根据反射光探测，类似雷达，如果探测到障碍，传感器的OUT 脚输出0，否则1。

二、测试目的测试传感器的各项性能是否满项目的测量要求。

此传感器在项目设计中是用于测量纸卷厚度的，当纸卷剩余不多的时候需要传感器预报，因此对精度要求小于2mm 。

三、测试内容及方法1）传感器精度测试测试中传感器测量距离保持不变，移动被测物体（障碍物），由近及远，直到传感器输出的电平发生变化（由0变到1），停止移动，测量此时被测物体与传感器的距离，重复多次；移动被测物体由远及近，直到传感器输出的电平发生变化（由1变到0），停止移动，测量此时被测物体与传感器的距离，重复多次。

2）回滞性测试传感器距离设定不变，由于精度等原因，传感器测得的距离是在一定范围变化的，因此具有回滞特性。

表1是根据以上所述的测试方法测得的结果。

图1是根据表1绘制的回滞特性曲线。

表1 测试结果四、测试总结从表1的数据可以看出，传感器在设定距离不变的情况下，由近及远的误差电平 图1 红外避障传感器的回滞曲线 mm为3.28mm，由远及近的误差为4.18mm，在设定距离总的误差为6.06mm。

因此不符合我们的要求。

同时在测试中发现，传感器在测定距离的电平是动态变化的。

理想情况下，障碍物由近及远，传感器输出的电平应该是由0变到1，障碍物由远及近，传感器输出的电平由1变到0。

但是在实际测试中，障碍物移动到传感器电平发生变化的距离后，电平还是在变化，而且不规律。

波形如图2所示。

这是不符合我们要求的。

图2 示波器测得的传感器电平变化五、测试结论传感器不符合项目要求。

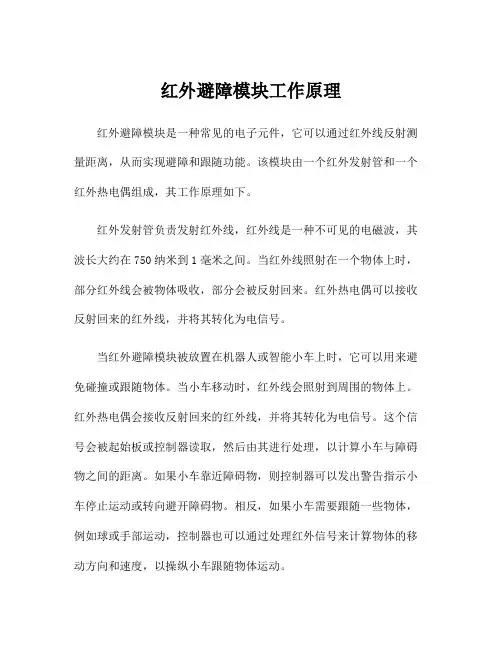

红外避障模块工作原理
红外避障模块是一种常见的电子元件，它可以通过红外线反射测量距离，从而实现避障和跟随功能。

该模块由一个红外发射管和一个红外热电偶组成，其工作原理如下。

红外发射管负责发射红外线，红外线是一种不可见的电磁波，其波长大约在750纳米到1毫米之间。

当红外线照射在一个物体上时，部分红外线会被物体吸收，部分会被反射回来。

红外热电偶可以接收反射回来的红外线，并将其转化为电信号。

当红外避障模块被放置在机器人或智能小车上时，它可以用来避免碰撞或跟随物体。

当小车移动时，红外线会照射到周围的物体上。

红外热电偶会接收反射回来的红外线，并将其转化为电信号。

这个信号会被起始板或控制器读取，然后由其进行处理，以计算小车与障碍物之间的距离。

如果小车靠近障碍物，则控制器可以发出警告指示小车停止运动或转向避开障碍物。

相反，如果小车需要跟随一些物体，例如球或手部运动，控制器也可以通过处理红外信号来计算物体的移动方向和速度，以操纵小车跟随物体运动。

总之，红外避障模块利用了红外线的特性来帮助机器人或智能小车实现避障和跟随功能。

通过红外线的发射和反射，模块可以测量小车与障碍物之间的距离，从而实现安全运动并避免碰撞。

同时，模块还可以用来跟随物体，以实现智能运动和控制。

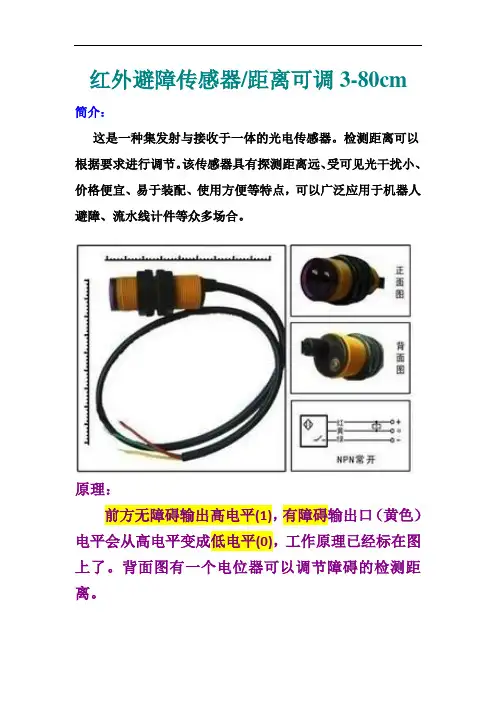

红外避障传感器/距离可调3-80cm 简介：
这是一种集发射与接收于一体的光电传感器。

检测距离可以根据要求进行调节。

该传感器具有探测距离远、受可见光干扰小、价格便宜、易于装配、使用方便等特点，可以广泛应用于机器人避障、流水线计件等众多场合。

原理：
前方无障碍输出高电平(1)，有障碍输出口（黄色）电平会从高电平变成低电平(0)，工作原理已经标在图上了。

背面图有一个电位器可以调节障碍的检测距离。

在电路设计中可以再输出端黄线加上拉电阻10K 到5V，再接入单片机检测，会比较稳定，单片机检测可以采用外部硬件中断INT0 INT1等来实现。

电气特性：
U:5VDC
I:100mA
Sn:3-80CM
尺寸：
直径:17MM
传感器长度:45MM
引线长度:45CM。

红外避障传感器工作原理一、引言红外避障传感器是一种常见的电子产品，它通过发射和接收红外信号来检测物体的距离和位置，从而实现避障功能。

本文将详细介绍红外避障传感器的工作原理。

二、红外信号红外信号是指波长在0.75-1000微米之间的电磁波。

人眼无法看到这些波长范围内的光线，但是它们可以被一些电子设备所探测到。

红外信号在工业、医疗、安防等领域有着广泛的应用。

三、红外避障传感器结构红外避障传感器通常由发射模块和接收模块组成。

发射模块负责发射红外信号，接收模块负责接收反射回来的信号，并将其转换为电信号输出。

四、工作原理1. 发射模块发射模块通常由一个红外二极管组成。

当二极管被通电时，会产生一个特定频率和波长的光线。

这个频率和波长通常是38kHz和940nm。

2. 接收模块接收模块通常由一个红外接收头和一个信号处理电路组成。

当发射模块发出红外信号后，如果有物体遮挡在传感器前方，一部分光线会被物体反射回来，并被接收头接收。

接收头将这个信号转换为电信号，并将其送入信号处理电路中。

3. 信号处理信号处理电路通常由一个滤波器和一个比较器组成。

滤波器用于过滤掉杂波和干扰，只保留38kHz的频率。

比较器用于将接收到的信号与一个参考值进行比较，从而判断是否有物体遮挡在传感器前方。

五、应用场景红外避障传感器可以应用于机器人、智能家居、智能车等领域。

它可以检测机器人或车辆前方是否有障碍物，并及时做出反应，从而避免碰撞和损坏。

六、总结红外避障传感器通过发射和接收红外信号来检测物体的距离和位置，从而实现避障功能。

它由发射模块和接收模块组成，其中发射模块负责发射红外信号，接收模块负责接收反射回来的信号，并将其转换为电信号输出。

红外避障传感器在机器人、智能家居、智能车等领域有着广泛的应用。

红外避障传感器原理
红外避障传感器是一种常用的传感器，它可以通过检测红外线来感知障碍物的
存在，从而实现避障的功能。

其原理主要基于红外线的发射和接收。

首先，红外避障传感器内部包含红外发射器和红外接收器。

红外发射器会不断
地发射红外线，而红外接收器则会接收这些红外线。

当没有障碍物时，红外线会直线传播并被接收器接收；而当有障碍物挡住红外线时，接收器就无法接收到红外线。

这时，传感器就会发出信号，从而实现避障的功能。

其次，红外避障传感器的工作原理是基于红外线的特性。

红外线是一种电磁波，它的波长比可见光长，人眼无法看到。

而红外避障传感器就是利用了这一点。

当有障碍物挡住红外线时，传感器就会感知到障碍物的存在，从而及时采取相应的措施，比如停止前进或改变方向，以避免碰撞。

此外，红外避障传感器还可以通过测量红外线的反射来判断障碍物的距离。

当
红外线照射到障碍物表面时，会发生反射，传感器可以通过测量反射的强度来判断障碍物的距离远近。

这样，机器人或其他设备就可以根据这些信息来调整自己的运动轨迹，实现避障的目的。

总的来说，红外避障传感器的原理是基于红外线的发射和接收，通过检测红外
线的存在与否以及反射强度来感知障碍物的存在和距离，从而实现避障的功能。

它在机器人、智能家居等领域有着广泛的应用，是一种非常重要的传感器。

希望本文能对大家对红外避障传感器的原理有所了解。

红外对射探头原理图
红外对射内部原理图
图中7就是防拆壳开关，作用：防止别人拆开对射外壳，破坏对射正常工作。

按规范需要将所有对射的此报警信号集中起来，单独做为一个防区报警。

但从原理图中可以看到，如果接线1-7脚，则可实现“电源防拆壳”功能(不用增加防区，不需要再多布线，也能实现防拆壳效果)。

具体您自己
分析。

电源防拆的办法是（以原装中国艾礼富2光束红外对射为例子）：把电源正线接到接线端子1上，用一根线把接线端子2跟7连起来，把电源负线接到接线端子8 上，这种方法适用于投光以及受光器的防拆，有的人会说做信号防拆，但是投光器是没有信号的，因此建议做电源防拆。

注意：上图原理非艾礼富设备，仅供参考，具体接线请看说明书对照上面的原理
来分析即可。

红外避障原理一、引言红外避障技术是一种常见的传感技术，可用于机器人、智能家居等领域。

它利用红外线传感器来检测前方是否有障碍物，并通过控制电路使机器人或设备避开障碍物。

本文将介绍红外避障技术的原理及其应用。

二、红外线传感器1. 红外线概述红外线是指波长在0.75-1000微米之间的电磁波，与可见光波长相比较长，无法被肉眼直接观察到。

在工业和科学领域中，常使用红外线来检测物体的温度、识别物体等。

2. 红外线传感器原理红外线传感器是一种可以检测周围环境中是否存在物体的设备。

它通过发射出一定频率的红外光束，当这些光束照射到物体表面时，会被反射回来。

传感器接收到这些反射光束后，会将其转换为电信号，并通过处理电路进行分析和处理。

3. 红外线传感器分类根据不同的工作原理和应用场景，红外线传感器可以分为以下几类：（1）红外接近传感器：用于检测物体与传感器之间的距离，一般应用于机器人、智能家居等场景中。

（2）红外避障传感器：用于检测前方是否有障碍物，以实现避障功能。

（3）红外温度传感器：用于检测物体的温度，广泛应用于工业领域中。

三、红外避障原理1. 红外避障技术概述红外避障技术是一种利用红外线传感器来检测前方是否有障碍物，并通过控制电路使机器人或设备避开障碍物的技术。

它主要由发射模块和接收模块组成，发射模块发射出一定频率的红外光束，当这些光束照射到前方时，如果有物体挡住了光束，则会反射回来并被接收模块接收到。

接收模块将接收到的信号转换为电信号，并通过处理电路进行分析和处理。

根据处理结果，控制电路会对机器人或设备进行相应的控制，实现避开障碍物的功能。

2. 红外避障技术原理红外避障技术主要依靠红外线传感器来实现。

当发射模块发射出一定频率的红外光束时，如果没有物体挡住，则光束会一直向前传播，直到被接收模块接收到。

但是，如果有物体挡住了光束，则光束会被反射回来，并被接收模块接收到。

接收模块将接收到的信号转换为电信号，并通过处理电路进行分析和处理。

树莓派与传感器系列一红外避障传感器红外避障传感器红外避障传感器是专为轮式机器人设计的一款距离可调式避障传感器。

其具有一对红外线发射与接收管，发射管发射出一定频率的红外线，当检测方向遇到障碍物（反射面）时，红外线反射回来被接收管接收，此时指示灯亮起，经过电路处理后，信号输出接口输出数字信号，可通过电位器旋钮调节检测距离，有效距离2～40cm，工作电压为3.3V-5V，由于工作电压范围宽泛，在电源电压波动比较大的情况下仍能稳定工作，适合多种单片机、Arduino控制器、树莓派使用，安装到机器人上即可感测周围环境的变化。

跟此传感器类似的还有一个循迹传感器模块，工作原理是一样的，相比避障传感器少了“EN”的接口。

如图所示：规格参数：1.工作电压：DC 3.3V-5V2.工作电流：≥20mA3.工作温度：－10℃—＋50℃4.检测距离：2-40cm5.IO接口：4线制接口(-/+/S/EN)6.输出信号：TTL电平（有障碍物低电平，无障碍物高电平）7.调节方式：多圈电阻式调节8.有效角度：35°7.尺寸大小：28mm×23mm控制红外避障传感器1、所需材料：· 红外避障模块一个· 树莓派· LED等一只· 连接线数根2、引脚连接说明：红外避障模块树莓派GND GND+ +5VOUT GPIO 23EN 不接悬空LED灯树莓派短脚GND长脚GPIO 21注：接树莓派的GPIO口可能略有不同，小编用的是树莓派2代版，有些GPIO口使用B版的同学可能找不到，这没有关系，懂了原理，无所谓接口。

整体实物连接图：python代码：#!/usr/bin/python#-*- coding: utf-8 -*-import timeimport RPi.GPIO as GPIOimport osGPIO.setmode(GPIO.BCM) #使用BCM编码方式#定义引脚GPIO_OUT = 23led = 21#设置23针脚为输入，接到红外避障传感器模块的out引脚GPIO.setup(GPIO_OUT,GPIO.IN)GPIO.setup(led,GPIO.OUT)def warn(): #亮灯来作为有障碍物时发出的警告GPIO.output(led,GPIO.HIGH)time.sleep(0.5)GPIO.output(led,GPIO.LOW)time.sleep(0.5)while True:if GPIO.input(GPIO_OUT)==0: #当有障碍物时，传感器输出低电平，所以检测低电平warn()GPIO.cleanup()保存代码执行，然后将手挡在传感器前，就会看到led灯一闪一闪的，拿开手时，led灯将熄灭。

红外避障传感器原理一、红外避障传感器原理红外避障传感器是一种非接触式无损伤传感器，能够检测物体的位置和运动方向，最常用的是发射红外线和接收红外线来实现运动物体的避障。

红外避障传感器包括发射器和接收器，发射器发射出一束红外线，照射到要检测的物体，当物体处在红外线照射范围内，发射器能接收到红外线，这时接收器将发出报警信号提醒运动物体，从而避免发生安全事故。

红外避障传感器可以检测物体的位置和移动方向，在自动化装置的设计中得到了广泛应用，如机器人的避障，自动门的开启，智能家居的安全报警系统等，具有检测距离远，无损伤、不受环境影响、安全可靠等优点。

二、红外避障传感器结构红外避障传感器结构主要包括红外发射模块、红外接收模块和控制模块。

1、红外发射模块：由LED发射红外线，控制LED发射的红外线照射到物体，当物体处在红外线照射范围内时，红外线就会被反射或吸收。

2、红外接收模块：由探测器接收红外线，探测器是一种特殊的电路，能够探测物体是否处在红外线照射范围内，探测器还可以测量物体的距离，检测物体的运动方向等。

3、控制模块：由控制器控制LED的开启，检测物体的情况，当发现物体处在红外线照射范围内时，控制器会发出报警信号提醒运动物体，从而避免发生安全事故。

三、红外避障传感器应用1、机器人避障：红外避障传感器可以用于机器人的避障，在机器人运动的过程中，可以检测到物体的位置，当发现物体处在红外线照射范围内，控制器会发出报警信号提醒机器人，从而避免发生安全事故。

2、自动门：红外避障传感器也可以用于自动开启门，在门的两侧安装红外避障传感器，当探测到物体出现在红外线照射范围内时，通过控制模块自动开启门，方便人们的出入。

3、智能家居：红外避障传感器还可以用于智能家居的安全报警系统，当发现有人破门入室时，报警器会发出警报，保护家庭安全。

二、红外避障传感器１.避障传感器主要包括:超声波避障传感器,红外避障传感器,激光避障传感器等等。

考虑到发射光线就是光,可以希望在相当短得时间内获得较多得红外传感器测量值以及测距范围较近,大致为30cm以内,所以我们选择红外避障传感器安装在机器人上。

2。

红外避障传感器得优点:(1)环境适应性好,在夜间与恶劣气象条件下得工作能力优于可见光;(２)被动式工作,隐蔽性好,不易被干扰;(3)靠目标与背景之间各部分得温度与发射率形成得红外辐射差进行探测,因而识别伪装目标得能力优于可见光;(4)红外系统得体积小、质量轻、功耗低;(５)不受电磁波得干扰、非噪声源、可实现非接触性测量。

3。

红外避障传感器得不足:由于传感器测量光得差异,其受环境得影响非常大,物体得颜色、方向、周围得光线都能导致较大得测量误差。

ﻩ4、工作原理:(1)红外避障传感器:具有一对红外信号发射与接收二极管,发射管发射一定频率得红外信号,接收管接收这种频率得红外信号,当传感器得检测方向遇到障碍物(反射面)时,红外信号反射回来被接收管接收,经过处理之后,通过数字传感器接口返回到机器人主机,机器人即可利用红外波得返回信号来识别周围环境得变化。

红外线传感器包括光学系统、检测元件与转换电路。

光学系统按结构不同可分为透射式与反射式两类。

检测元件按工作原理可分为热敏检测元件与光电检测元件。

热敏元件应用最多得就是热敏电阻。

热敏电阻受到红外线辐射时温度升高,电阻发生变化,通过转换电路变成电信号输出。

(２)热敏检测元件热阻效应:物质得电阻率随温度变化得物理现象叫热阻效应、金属热电阻得电阻值与温度一般可以用以下得近似关系式表示,即Ｒt=Ｒt0[１＋α(ｔ-t0)]式中,Rt为温度t时得阻值;Ｒt０为温度ｔ0(通常t0=0℃)时对应电阻值;α为温度系数。

半导体热敏电阻得阻值与温度关系为Rｔ=AeB／t式中Ｒｔ为温度为t时得阻值;A、B取决于半导体材料得结构得常数。

(3)光电检测元件光电效应:在高于某特定频率得电磁波照射下,某些物质内部得电子会被光子激发出来而形成电流,即光生电,分为外光电效应与内光电效应。

红外避障传感器简介红外避障传感器介绍(反射型)日期:2006-5-16 14:05:14 来源: 点击: 1572 添加到收藏夹实图:技术指标:主体外形尺寸:23×15.3×15.1mm(长×宽×高)重量:7g额定电压:直流电源5.0V检测范围(反射面为白色木板):1~ 40cm(挡板为白色时检测距离在40cm时达到临界点，超过此数值后检测效果变差)调节方式:多圈电阻式调节，逆时针方向旋转功率变小，顺时针方向旋转功率变大返回值:有信号(高电平)返回值为“1”，无信号(低电平)返回值为“0” 状态指示方式:检测到信号指示灯亮红灯，无信号不亮安装方式:单颗Ø3螺丝安装线长:17.4cm?0.2cm(有效距离)连接方式:单条3芯排线，2510型3脚插头有效角度:30:左右原理与功能红外避障传感器(以下简称红外)。

红外具有一对红外信号发射与接收二极管，发射管发射一定频率的红外信号，接收管接收这种频率的红外信号，当红外的检测方向遇到障碍物(反射面)时，红外信号反射回来被接收管接收，经过处理之后，通过数字传感器接口返回到机器人主机，机器人即可利用红外波的返回信号来识别周围环境的变化。

应用介绍:红外是通过发射端发射红外信号，接收端接收由障碍物反射回来的红外信号，来判断是否有障碍物。

项目应用红外避障传感器在很多项目中都有使用。

在初中灭火、高中搜救项目中，机器人可以通过红外避障传感器走迷宫;在轨迹项目中，机器人可以通过黑、白色对红外线的反射和吸收值不同而用红外避障传感器来识别黑色的轨迹线。

注意事项:1、红外是数字传感器，红外接收管只有在接收到一定强度的红外信号时才会有数值的变化。

障碍物(反射面)太小时，红外会检测不到;障碍物(反射面)颜色为黑色或深色时，会被吸收大部分的红外信号，而只反射回一小部分，导致红外接收管接收到的红外信号强度不够，不足以产生有障碍物(反射面)的信号。

红外避障模块原理
红外避障模块原理：
红外避障模块是一种基于红外射线工作的避障装置。

它包括一个红外传感器和一个发射器，通过发射器发出一束红外射线，然后由红外传感器接收反射回来的射线。

当有物体靠近红外避障模块时，物体会反射部分或全部的红外射线，被红外传感器接收到。

传感器将接收到的光信号转化为电信号，通过电路处理和判断，最终输出一个高电平或低电平的信号。

红外避障模块中的红外传感器能够快速、准确地感知周围环境，并根据接收到的红外射线的变化来判断是否有障碍物。

当有障碍物靠近时，红外传感器将接收到更多的红外射线；当没有障碍物时，接收到的红外射线较少。

通过对红外传感器输出信号的判断，我们可以确定是否需要采取避障措施，例如停止移动或改变方向等。

红外避障模块的原理是基于红外射线在物体上的反射和传感器对光信号的敏感性。

利用红外避障模块可以实现智能设备对障碍物的检测和避障功能，广泛应用于自动化控制系统、机器人、无人机等领域。

红外避障原理
红外避障技术是一种利用红外线传感器来检测障碍物并进行避让的技术。

在现代社会中，红外避障技术被广泛应用于各种领域，如智能家居、机器人、自动驾驶等。

其原理是利用红外线传感器发射红外线，当红外线遇到障碍物时，会被障碍物反射回来，传感器接收到这些反射的红外线信号并进行处理，从而判断障碍物的位置和距离，进而实现避障功能。

红外避障技术的原理非常简单，但却非常有效。

红外线传感器是通过发射和接收红外线来实现避障功能的。

当红外线传感器发射红外线时，如果没有障碍物，红外线会直线传播，不会被任何物体反射回来；但是当红外线遇到障碍物时，障碍物会反射一部分红外线回来，传感器接收到这些反射的红外线信号后，就可以根据反射的强弱和时间来判断障碍物的位置和距离。

通过这种方式，红外避障技术可以实现对障碍物的检测和避让，从而保证设备或机器的正常运行。

红外避障技术的应用非常广泛，特别是在智能家居领域。

比如智能吸尘器、智能扫地机器人等设备都采用了红外避障技术，可以有效避免设备碰撞到家具或其他障碍物。

此外，红外避障技术还被
广泛应用于自动驾驶汽车中，可以帮助汽车避免碰撞障碍物，提高行车安全性。

除了以上的应用外，红外避障技术还可以应用于工业自动化领域。

比如在生产线上，红外避障技术可以帮助机器人或自动化设备识别障碍物，从而避免发生意外事故，提高生产效率。

总的来说，红外避障技术是一种简单而有效的技术，通过利用红外线传感器来检测障碍物并进行避让，可以在各个领域发挥重要作用。

随着科技的不断发展，相信红外避障技术会有更广阔的应用前景，为人们的生活和工作带来更多的便利和安全。
