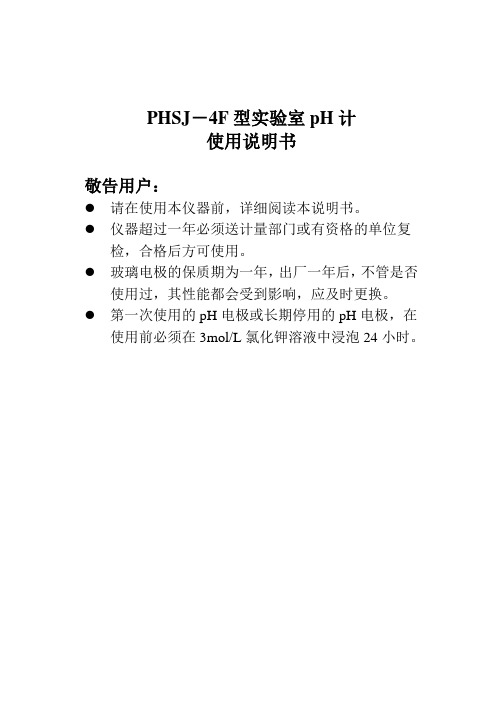

PHSJ－4F型实验室pH计使用说明书敬告用户：●请在使用本仪器前，详细阅读本说明书。
●仪器超过一年必须送计量部门或有资格的单位复检，合格后方可使用。
●玻璃电极的保质期为一年，出厂一年后，不管是否使用过，其性能都会受到影响，应及时更换。
●第一次使用的pH电极或长期停用的pH电极，在使用前必须在3mol/L氯化钾溶液中浸泡24小时。
目录一、概述二、仪器主要技术性能三、仪器结构四、仪器使用五、仪器的维护与维修六、仪器的成套性七、附录一、概述PHSJ－4F型实验室pH计是一台智能型的实验室常规分析测量器，它适用于医药、环保、高等院校和科研单位的化验室测量水溶液中pH值，也可用于测量各种离子选择电极的电极电位和溶液温度。
1 仪器的主要特点1.1 仪器采用单片机技术，并有断电保护功能。
中文菜单显示，操作简单明了。
1.2 仪器具有自动温度补偿、自动校准、自动计算电极的百分斜率等功能。
仪器对测量结果可以贮存、删除、查阅。
仪器最多可贮存500套测量的实验数据。
1.3 在(0.0～60.0)℃温度范围内，用户可选择五种pH缓冲溶液对仪器进行一点或二点标定。
用户通过调节等电位点，可以测量纯水、超纯水和锅炉水的pH值。
1.4仪器带有USB接口，与计算机通讯，计算机可下载仪器贮存的测量数据。
2 仪器的正常工作条件2.1环境温度：(5～35)℃；2.2相对湿度：不大于75%；2.3供电电源：直流通用电源(9V DC，800mA)；2.4周围空气中无腐蚀性的气体存在；2.5周围无影响性能的振动存在；2.6周围除地磁场外无其它影响性能的电磁场干扰。
二、仪器主要技术性能1 测量范围 pH：(0.000～14.000) pH显示范围(-2.000～20.000) pH mV：(-1999.9～1999.9)mV温度：(-5.0～110.0)℃2 分辨率 pH：0.001pHmV：0.1mV温度：0.1℃3 电子单元示值误差 pH：±0.002pH±1个字mV：±0.03%FS温度：±0.2℃4 自动温度补偿范围：(-5.0～110.0)℃5 标定方式：一点或二点自动标定6 用于校准仪器的五种标准缓冲溶液(25.0℃)： 0.05mol/kg 四草酸氢钾 1.680pH0.05 mol/kg 磷苯二甲酸氢钾 4.003pH0.025 mol/kg 混合磷酸盐 6.864pH0.01 mol/kg 四硼砂钠 9.182pH25.0℃饱和氢氧化钙 12.460pH7 外形尺寸(mm)：280×215×92(长×宽×高)8 重量(kg)：约1kg三、仪器结构1 仪器正面图（1）显示屏（2）键盘（3）电极梗座2 仪器后面板（4）温度传感器插座（5）接地接线柱（6）pH电极插座（7）参比电极接线柱（8）USB接口（9）电源插座3 仪器配件（10）E-201D-9型pH复合电极（11）电极套（12）Q9短路插头（13）T-818-B-6型温度传感器（14）USB连接线（15）DC9V稳压电源（≥800mA，内正外负）（16）REX-3型电极架四、仪器使用1 仪器安装a. 电极架（16）插入电极梗座（3）内。
电位治疗仪使用说明书
通用使用方法：
1.打开电位治疗仪电源开关。
2.将电位治疗仪连接到电源适配器或电池。
3.将治疗电极连接到治疗仪上。
4.将治疗电极放置在需要治疗的部位上。
5.选择治疗模式和治疗时间。
6.按下治疗按钮开始治疗。
7.治疗结束后，将治疗电极从患处移开，关闭电源开关。
具体使用方法：
1.病人在治疗前需要先清洗及消毒皮肤，同时清除相应部位上的毛发和汗液等。
2.使用电位治疗仪必须选用相应的电极，按照仪器上的提示连接治疗电极。
3.确认治疗仪已经开启并且工作正常，选择相应的治疗模式。
4.调整电位治疗仪上的相关参数，包括：治疗时间、输出电流强度、频率等。
5.将治疗电极放置在患处，需注意电极的中心点应对准患处，同时需要保证电极与皮肤有接触。
6.疗程时间取决于具体疗效，建议持续使用15-30分钟，每次可进行
多次，隔1-2个小时再次治疗。
7.治疗结束后，先关闭电源开关，再由技术人员拆卸电极，并做好清
洁或消毒工作。
注意事项：
1.禁止使用该设备治疗病人不适应的疾病或部位。
2.在使用时，禁止拆卸或改动设备任何部分。
3.治疗时，应注意电极与皮肤的贴合度和紧密程度，以免出现漏电、
意外伤害或病人不适感。
4.设备操作时，必须由专业技术人员或经过培训合格的人员进行操作。
5.禁止病人自行使用该设备。
6.使用该设备时严格遵循说明书中所描述的操作方法和注意事项。
杭州联测自动化技术有限公司杭州联测自动化技术有限公司U-SIN-TDS -8001-CN 3第3版电导率数字式电极使用说明书前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
●注意●本手册内容如因功能升级等有修改时，恕不通知。
●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-S IN-TDS-8001-CN3第三版2021年9月确认包装内容打开包装箱后，开始操作之前请先确认包装内容。
如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。
产品清单产品包装内容目录第一章产品概述 (1)第二章主要特点 (2)第三章技术参数 (3)3.1传感器参数 (3)3.2智能模块参数 (4)第四章传感器外形尺寸 (6)第五章接线及安装 (7)5.1接线定义 (7)5.2安装 (8)第六章质保及售后服务 (11)第七章通讯协议 (12)7.1协议简介 (12)7.2信息帧格式 (13)7.3寄存器数据格式 (14)第八章执行用户命令 (15)8.1用户指令表 (15)8.2系统错误代码 (17)8.3系统故障代码说明 (17)8.4设置参数寄存器 (17)8.5辅助说明 (18)第一章产品概述第一章产品概述我司针对水产养殖、环保水处理、工业过程等行业设计的电导率盐度检测模块模块，配套二极式石墨传感器，可用于测量量程范围内水溶液体系中电导率，盐度值的变化情况。
其带有标准RS485Modbus RTU协议接口功能，可以与上位机进行远程通讯。
水质检测,水产养殖,信息化数据采集,物联网水质检测，工业过程检测。
第二章主要特点第二章主要特点●隔离电源设计，数据稳定性，抗干扰能力强●二极式石墨电导率/盐度传感器●外壳材料：PPS●耐腐蚀、高稳定性，适合淡水、海水连续监测●内置温度传感器第三章技术参数第三章技术参数3.1传感器参数表1第三章技术参数3.2智能模块参数第四章传感器外形尺寸第四章传感器外形尺寸图1第五章接线及安装第五章接线及安装表3注意：接线前请仔细核对颜色和接线定义，如果错误接线可能会导致传感器损坏第五章接线及安装5.2安装安装电导池是一项十分重要的工作，不正常的安装形式不能获得满意的测量数据，请安装电导池时一定要认真选择安装部位，以免造成测数量数据失真。
BHD系列电极加湿器使用说明书欢迎使用宜众源公司生产的加湿器安装使用前请仔细阅读《使用说明书》北京宜众源科技有限公司BEIJING YIZHONGYUAN SCINCE CO.，LTD地址：北京市大兴区旧宫镇德茂工业园电话（TEL）：（010）传真（FAX）：（010）邮编（P.C.）：目录一、简介二、工作原理三、使用条件四、电极加湿器技术参数1、型号编制2、电极加湿器使用规格3、外接电源线标准（铜芯线）五、安装示意图六、电极加湿器电气原理图1、02型开关量输入原理图2、02型模拟量输入原理图3、02型外接湿度传感器信号接线图4、03型开关量输入原理图5、03型模拟量输入原理图七、控制板的设置1、02型控制板的设置2、03型控制板的设置八、加湿器操作步骤九、显示操作面板的操作面板的调试十、维护及保养十一、故障及排除北京宜众源客户服务卡一、简介电极加湿器是宜众源公司在消化吸收国外先进技术的基础上，根据我国不同地区水质开发生产的一种洁净度与精密标准高的蒸汽加湿器。
广泛应用于医疗卫生、电子、电信、电力、实验室、博物馆等行业对空气品质要求高的场所。
我公司的产品分三种型号：BHD-01型是室内直接加湿型，BHD-02型是安装在空调箱或送风管道内集中加湿型，BHD-03型是恒温恒湿配套型，每种型号都有各种规格供您选择。
BHD系列电极加湿器控制板采用单片机微处理器，其具有A/D、Watch Dog 等，有极强的抗干扰能力。
我公司电极加湿器整机通过了国家空调设备质量监督检验中心和北京质量监督管理局的检测，检测内容包括加湿量、静电放电、电磁干扰（EMC）、浪涌电压等。
二、工作原理电极加湿器开机后，电脑控制器先打开进水电磁阀和出水电磁阀，使水通过进水总成进入加湿罐的底部，冲洗加湿罐，稍后关闭出水电磁阀，同时加湿灯和进水电磁阀打开，水位逐渐上升并接触到电极，电流通过水中的微量盐份构成回路，加热水并使之沸腾，水位越往上升，电极所流过的电流就越大，当达到额定电流值时，电脑控制器就会检测出此信号，并关闭进水阀，随着蒸汽的不断输出，加湿罐中水位也就会不断降低，电脑控制器将会再次打开进水阀，补充新水，满足所需要的加湿量要求。

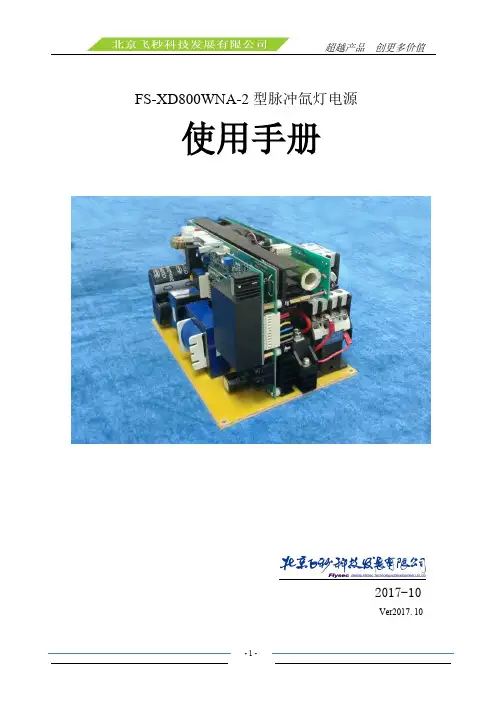

FS-XD800WNA-2型脉冲氙灯电源使用手册2017-10Ver2017.10一、概述FS-XD800WNA-2型电源是专门针对桌面型IPL美容机研制的高功率密度电源.具有功率密度高、结构紧凑的特点.该产品是在我公司在FS-XD800W-MINI的产品基础上进行改进的。
主要的改进如下●增强开关管的驱动能力以降低开关损耗、提高效率。
●放电回路增加IGBT数量为6支（原型号为5支），并对IGBT的PCB布局进行了优化，进一步改善IGBT并联运行时的均流问题。
●电网电压高于265VAC时，电源输出功率降低，防止电源过功率运行。
●电源对外的控制接口增加TVS，防止外部高压进入控制接口时，损坏控制接口。
●电源输入增加了EMI滤波系统，增强了电源的抗干扰能力，且减少了电源对电网的污染●为方便客户控制器控制电源，电源新增加一个控制端口。
●电源的拓扑结构及控制方式未做改变。
●加强检验，对过温、过流、过压都进行严格测试。
另外除了原来的机械应力测试（运输模拟），另购置高温试验设备，对产品进行45度环境温度适应性抽检。
二、技术指标1.输入电压：110VAC±5%/220VAC±5%，频率50/60Hz（出厂前设置，用户不能改变）2.输出电压：充电部分：200-400V。
预燃部分：起辉电压8000-10000V。
维持电压50-1000V（对于不同的氙灯负载）。
3.输出平均功率：800W对于脉冲电源来讲，其功率输出能力主要由平均功率表征。
实际使用的功率和用户的设置有关系，也和输入电压的波动有关系4.负载电容：20000—40000uF/450V5.负载电容电压：200—400V6.适用负载：45—70 极间距脉冲氙灯7.触发电压：最高10000V8.预燃电流：150—200mA9.最大单脉冲宽度：10—30ms10.冷却方式：风冷11.系统保护温度：散热器温度达到65℃时，电源将停止工作。
三、接口说明图 3-1 接口定义FS-XD800WNA-2接口说明表3-1 代号接口定义接线方式J1 电源输入/输出与钥匙开关接口1、2、3、4为电源输入(AC 220V/110V,50HZ—60HZ)，其中1和2为火线（L）；3和4为零线（N）；5、6 为钥匙开关(短路为接通)；7、8 交流电源输出(AC 220V/110V,50HZ—60HZ)。

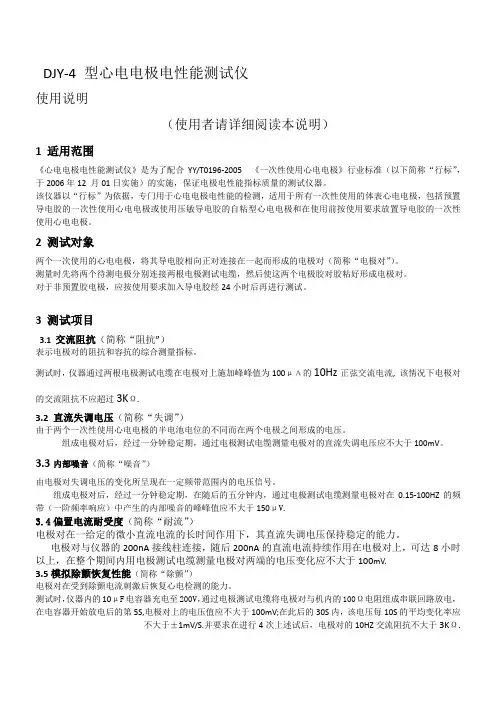

DJY-4 型心电电极电性能测试仪使用说明（使用者请详细阅读本说明）1 适用范围《心电电极电性能测试仪》是为了配合YY/T0196-2005 《一次性使用心电电极》行业标准（以下简称“行标”，于2006年12 月01日实施）的实施，保证电极电性能指标质量的测试仪器。
该仪器以“行标”为依据，专门用于心电电极电性能的检测，适用于所有一次性使用的体表心电电极，包括预置导电胶的一次性使用心电电极或使用压敏导电胶的自粘型心电电极和在使用前按使用要求放置导电胶的一次性使用心电电极。
2 测试对象两个一次使用的心电电极，将其导电胶相向正对连接在一起而形成的电极对（简称“电极对”）。
测量时先将两个待测电极分别连接两根电极测试电缆，然后使这两个电极胶对胶粘好形成电极对。
对于非预置胶电极，应按使用要求加入导电胶经24小时后再进行测试。
3 测试项目3.1 交流阻抗（简称“阻抗”）表示电极对的阻抗和容抗的综合测量指标。
测试时，仪器通过两根电极测试电缆在电极对上施加峰峰值为100μΑ的10Hz正弦交流电流, 该情况下电极对的交流阻抗不应超过3KΩ.3.2 直流失调电压（简称“失调”）由于两个一次性使用心电电极的半电池电位的不同而在两个电极之间形成的电压。
组成电极对后，经过一分钟稳定期，通过电极测试电缆测量电极对的直流失调电压应不大于100mV。
3.3内部噪音（简称“噪音”）由电极对失调电压的变化所呈现在一定频带范围内的电压信号。
组成电极对后，经过一分钟稳定期，在随后的五分钟内，通过电极测试电缆测量电极对在0.15-100HZ的频带（一阶频率响应）中产生的内部噪音的峰峰值应不大于150μV.3.4偏置电流耐受度（简称“耐流”）电极对在一给定的微小直流电流的长时间作用下，其直流失调电压保持稳定的能力。
电极对与仪器的200nA接线柱连接，随后200nA的直流电流持续作用在电极对上，可达8小时以上，在整个期间内用电极测试电缆测量电极对两端的电压变化应不大于100mV.3.5模拟除颤恢复性能（简称“除颤”）电极对在受到除颤电流刺激后恢复心电检测的能力。
玻璃电极使用说明书一、引言玻璃电极是一种重要的电化学实验设备，具有广泛的应用领域。
本使用说明书旨在介绍玻璃电极的正确使用方法和注意事项，以确保用户能够正确并安全地操作玻璃电极。
二、产品概述玻璃电极是由玻璃管制成的电极，常用于电解槽、电池和生物实验等领域。
其优势包括耐腐蚀、稳定性强、导电性高等。
三、使用方法1. 准备工作在使用玻璃电极之前，请先确认电极表面是否干净，如有污染或沉淀，应先进行清洗。
同时，确认电极是否完好无损，如有破损或裂纹，请勿使用。
2. 接线操作将玻璃电极的电极头连接至电源或测量设备上，确保连接牢固可靠。
注意电极头应与电源极性相对应，避免反接而导致设备损坏。
3. 实验操作在实验过程中，应注意以下几点：- 避免将玻璃电极接触到强酸、强碱等腐蚀性物质，以防损坏电极表面。
- 使用过程中要轻拿轻放，避免剧烈碰撞造成破损。
- 在操作过程中，避免降低电极温度过快，以免产生热应力导致破裂。
- 若在测量电势差或电导率时，应确保测量仪器的准确性和灵敏度。
四、注意事项1. 温度限制玻璃电极的使用温度限制应根据具体的型号和规格来确定，用户在选购电极时应查看相关的技术资料，了解其使用温度范围，并避免超过该范围使用。
2. 清洗方法清洗玻璃电极时，应使用中性清洁剂或蒸馏水进行清洗，切勿使用有机溶剂或强酸碱进行清洗，以免对电极表面造成损害。
3. 储存与保养当不使用玻璃电极时，应将其存放于干燥、通风的地方，避免长时间暴露在阳光下或潮湿环境中。
4. 使用寿命玻璃电极的使用寿命受到多种因素的影响，如使用频率、实验条件等。
用户在正常使用并妥善保养的情况下，大部分玻璃电极的使用寿命可达数年。
五、故障排除若在使用过程中遇到电极表面出现破损、导电性能下降等问题，请立即停止使用，并联系售后服务部门进行维修或更换。
六、安全提示- 使用玻璃电极时，请佩戴相应的安全防护设备，如手套、护目镜等。
- 禁止将电极接触到有电流的部分，以免发生触电事故。

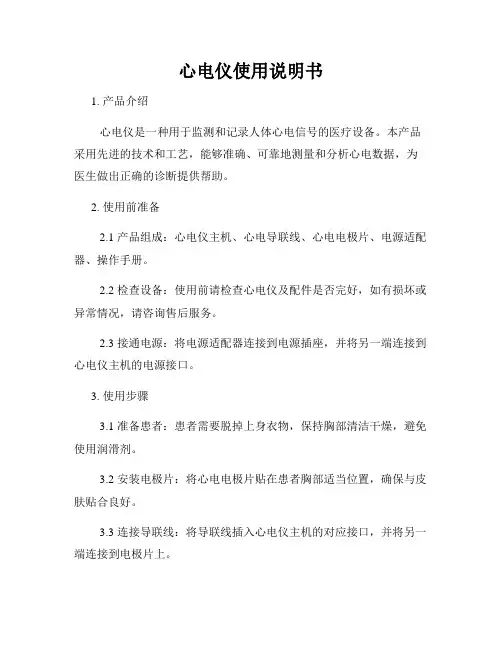

心电仪使用说明书1. 产品介绍心电仪是一种用于监测和记录人体心电信号的医疗设备。
本产品采用先进的技术和工艺，能够准确、可靠地测量和分析心电数据，为医生做出正确的诊断提供帮助。
2. 使用前准备2.1 产品组成：心电仪主机、心电导联线、心电电极片、电源适配器、操作手册。
2.2 检查设备：使用前请检查心电仪及配件是否完好，如有损坏或异常情况，请咨询售后服务。
2.3 接通电源：将电源适配器连接到电源插座，并将另一端连接到心电仪主机的电源接口。
3. 使用步骤3.1 准备患者：患者需要脱掉上身衣物，保持胸部清洁干燥，避免使用润滑剂。
3.2 安装电极片：将心电电极片贴在患者胸部适当位置，确保与皮肤贴合良好。
3.3 连接导联线：将导联线插入心电仪主机的对应接口，并将另一端连接到电极片上。
3.4 开启心电仪：按下心电仪主机上的电源按钮，待屏幕显示正常后即可开始测试。
3.5 检测心电信号：等待片刻，心电仪将自动开始测量心电信号并显示在屏幕上。
3.6 完成测量：根据需要进行持续测量或单次测量，待测量完成后，按下心电仪主机上的停止按钮。
4. 数据管理4.1 数据保存：本心电仪具备数据存储功能，可自动保存测量数据，并可以通过USB接口将数据传输到计算机进行分析。
4.2 数据分析：用户可使用心电仪附带的数据分析软件，对心电信号进行进一步的分析和归档。
4.3 数据导出：通过连接计算机，用户可以将所需数据导出为PDF、Excel等格式进行打印或存档。
5. 注意事项5.1 使用过程中应保持患者舒适，避免断电或异常操作。
5.2 使用前请仔细阅读并按照说明书操作。
5.3 请勿私自更换心电仪配件，避免影响测量效果和安全性。
5.4 心电仪仅供医务人员使用，请勿将其用于非医疗用途。
5.5 遇到任何故障或疑问，请立即咨询售后服务。
本使用说明书仅为心电仪的基本使用方法和注意事项，具体操作和细节请参考附带的详细操作手册。
祝您使用愉快！注意：该使用说明书仅为示例，实际情况请根据产品需要进行调整。

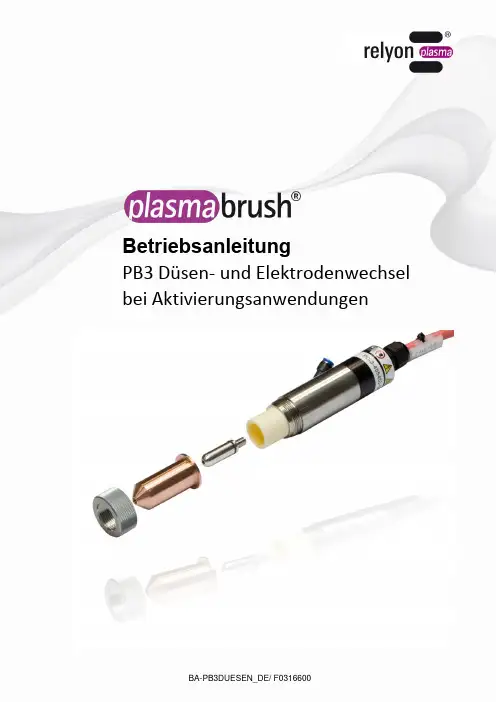

BetriebsanleitungPB3 Düsen- und Elektrodenwechsel bei AktivierungsanwendungenWichtiger Hinweis!Lesen Sie die diese Anleitung unbedingt vor Montage, Installation und Inbetriebnahmegründlich durch!Beachten Sie unbedingt die Sicherheitshinweise! Nichtbeachten der Sicherheitshinweise kann zu Unfällen führen und schwere Verletzungen von Mensch und Maschine verursachen.Inbetriebnahme und Betrieb des Plasmaerzeugers darf nur von qualifizierten und unterwiesenen Fachkräften vorgenommen werden!Unterweisen Sie das Personal! Der Betreiber/Benutzer ist dafür verantwortlich, dass das Personal die Bedienung des Gerätes und die Sicherheitsbestimmungen vollständig verstanden hat.© Copyright relyon plasma GmbH 2015.Alle Rechte vorbehalten. All rights reserved.Texte, Bilder und Grafiken sowie deren Anordnung unterliegen dem Schutz des Urheberrechts und anderer Schutzgesetze. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. Originalbetriebsanleitung1Sicherheit (3)1.1Restgefährdungen (3)2Elektrode wechseln (4)3Düse wechseln (5)4Notizen (6)1 SicherheitDer Plasmaerzeuger ist nach den entsprechenden internationalen Normen gebaut. Wie bei jedem technischen Produkt können jedoch von der Anlage bei unsachgemäßer oder nichtbestimmungsgemäßer Benutzung Gefahren ausgehen.Beachten Sie neben den Hinweisen in dieser Betriebsanleitung die allgemeingültigenSicherheitsvorschriften.Das Arbeiten mit dem Plasmaerzeuger kann gefährlich sein und zu schweren - unter Umständenauch tödlichen - Verletzungen führen. Schützen Sie daher sich selbst und andere. Vorsicht - Gefahr!Bitte beachten und befolgen Sie die Sicherheitshinweise und Aufforderungen in dieser Betriebsanleitung, da bei Nichtbeachtung schwere- unter Umständen tödliche- Verletzungen imUmgang mit dem Gerät resultieren können.1.1RestgefährdungenDieses Gerät ist nach dem aktuellen Stand der Technik hergestellt. Trotzdem lassen sichRestrisiken nie ausschließen.Beachten Sie unbedingt die folgenden Sicherheitshinweise:Vorsicht – elektrische Spannung!• Gefahr durch Hochspannung- Greifen Sie niemals in den Plasmastrahl.- Berühren Sie niemals bei Betrieb den Plasmaerzeuger.- Richten Sie niemals den Plasmastrahl auf Menschen oder Tiere.Vorsicht – heiße Oberfläche!Am Gehäuse des Plasmaerzeugers entstehen Temperaturen bis zu 200 °C. - Tragen Sie beim Berühren des Geräts Schutzhandschuhe.- Warten Sie, bis das Gerät abgekühlt ist.Achtung – Geräteschaden!Durch Trennen bestimmter Schraubverbindungen kann der Plasmaerzeuger zerstört werden.- Bitte beachten Sie die Hinweise in der Betriebsanleitung zum Plasmaerzeuger.- Lösen Sie auf keinen Fall Schraubverbindungen, die nicht ausdrücklich für den Düsen- undElektrodenwechsel erforderlich sind.2Elektrode wechselnDie Elektrode des Plasmaerzeugers muss je nach Anwendung in einem bestimmten Intervallgewechselt werden.Die Wechselzyklen der Elektroden wurden nach einem von relyon plasma standardisierten Test auf ca. 1000 Stunden festgelegt. Abweichungen sind je nach Anwendung möglich.Zum Wechseln der Elektrode führen Sie folgende Punkte durch:1. Schalten Sie das Gerät aus und warten Sie bis der Plasmaerzeuger abgekühlt ist.2. Schrauben Sie die Düse (2) mit der Überwurfmutter (1) (Rechtsgewinde) ab.Vorsicht: Beim Entfernen der Düse können die Keramikhülse (4) und der Abstandhalter aus demErzeugergehäuse (5) herausfallen!3. Schrauben Sie die Elektrode mit O-Ring (3) (Rechtsgewinde) mit einem Innensechs-kantschlüssel SW 2,5 mm heraus.4. Ziehen Sie die Elektrode mit O-Ring (3) mit der Hand aus der Wendel heraus.5. Setzen Sie die neue Elektrode mit O-Ring (3) mittels Drehbewegung in die Wendel ein undschrauben Sie sie mit einem Drehmomentschlüssel (Anzugsmoment 1 Nm) fest.6. Montieren Sie ggf. zuerst den Abstandhalter (Kunststoff) und dann die Keramikhülse (4) wiederin das Erzeugergehäuse (5).Vorsicht: Richtige Reihenfolge beim Montieren beachten!7. Schrauben Sie die Düse (2) mit der Überwurfmutter (1) wieder an das Erzeuger-gehäuse (5)und ziehen Sie diese handfest an.8. Die Elektrode ist nun gewechselt.1 23453Düse wechselnDie Düse des Plasmaerzeugers muss je nach Anwendung in einem bestimmten Intervall gewechselt werden.Die Wechselzyklen der Düsen wurden nach einem bei relyon plasma standardisierten Test auf eine bestimmte Laufzeit festgelegt.- Cu-Düsen im Betrieb mit Druckluft: ca. 200 Stunden- Cu-Düsen im Betrieb mit Stickstoff: ca. 1000 StundenAbweichungen sind je nach Anwendung möglich.Zum Wechseln der Düse führen Sie folgende Punkte durch:1. Schalten Sie das Gerät aus und warten Sie bis der Plasmaerzeuger abgekühlt ist.2. Schrauben Sie die Düse (2) mit der Überwurfmutter (1) (Rechtsgewinde) ab.Vorsicht: Beim Entfernen der Düse können die Keramikhülse (4) und der Abstandhalter aus demErzeugergehäuse (5) herausfallen!3. Nehmen Sie die Düse (2) aus der Überwurfmutter (1) heraus.4. Setzen Sie die neue Düse (2) in die Überwurfmutter (1) ein.5. Montieren Sie ggf. zuerst den Abstandhalter (Kunststoff) und dann die Keramikhülse (4) wieder indas Erzeugergehäuse (5).Vorsicht: Richtige Reihenfolge beim Montieren beachten!6. Schrauben Sie die Düse (2) mit der Überwurfmutter (1) wieder an das Erzeugergehäuse (5) undziehen Sie diese handfest an.7. Die Düse ist nun gewechselt.1 2454Notizenrelyon plasma GmbHWeidener Straße 1693057 Regensburg DeutschlandTelefon: +49-941-60098-0 Fax: +49-941-60098-100E-Mail:**********************。
北京京润新技术发展有限公司SWPPR-40V/400A高频开关正负换向脉冲电极电源柜使用说明书Technical DsecriptionPulsed Preiodic ReverseSwitching Power SupplySWPPR-40V/400A高频开关正负换向脉冲电极电源柜使用说明书控制部分：●内置著名PLC控制器，5.7英寸触摸屏操作，，操作可靠、简单、方便，全数字化设定和显示,可实现启动、停止、电流电压调节等基本操作到设定的自动控制操作;根据需要还可实现复杂的曲线控制、程序控制。
●内置Modbus通讯模块，通过Modbus RTU通讯协议与其他控制系统通讯,实现远程控制。
●PLC控制部分与电源部分全部实现光电隔离和继电器隔离,彻底解决干忧问题.●具有可编程控制器（PLC）优异特性，可在线根据用户要求灵活更改触摸屏操作界面，可在线进行内部软件更新而不用更改任何硬件设置。
●可方便与任何通讯协议公开的其它设备、控制器(如上位PLC及PC)进行通讯和组网,实现控制、打印、数据存储和交换及在线监控等等功能●已保留部分手动操作功能（启动、停止按钮，手动调节旋钮、恒流/恒压选择开关），以保护和延长触摸屏使用寿命。
电源部分:●标准立式机柜●输出特性：高频、低纹波、大功率正负换向/单向脉冲输出脉冲电压/电流输出波形：方波脉冲输出方波特性：线性、陡降、精密脉冲时间数字控制正向脉冲时间设定范围:20-9999秒负向脉冲时间设定范围:20-9999秒●输入特性：三相、380V±10%、50-60HZ●节电显著，省电30%以上●恒压控制和恒流控制选择●额定功率限制功能.动态均流、自动稳压限流、自动稳流限压功能●极强的抗网压干扰能力,宽电压工作范围●先进的软启动、短路及过流自动限流限压自动保护和复位功能。
●过流、过压、过热、缺相、自动保护和复位功能特别注意事项：一、简介北京京润新技术发展有限责任公司是专业从事水处理技术的高新技术企业；是全国环保产业理事会会员单位，通过了ISO9001认证体系；公司与国内外数所大学、科研机构及行业同仁建立了良好的合作关系。
公司具有较强的水处理技术开发、攻关、工程实施能力。
针对工业企业中面临的达标污水回用、循环水“零排放”及回用、高温凝结水回用、反渗透浓水处理、电脱盐水处理、高含油污水处理、难降解COD水处理碱渣废水处理、油罐排水处理、油田回注水处理、海水淡化预处理等不同水处理工程中遇到的各种问题，开发了一系列水处理工艺及设备，如：“三法净水”预处理技术及设备（包括电絮凝反应池、高密度沉淀池、多介质过滤池）可达到除硬、除油、除COD、除浊、除胶体、除SiO2、除重金属、除色等目的；JR-EDR频繁倒极式电极脱盐设备，处理含盐污水；ELECO电化学除油设备，处理高含油污水，如电脱盐水、油田排水等，可替代传统的浮选池，提高污水处理厂的处理负荷；复合纤维吸附过滤设备，对于难降解COD具有较好的吸附作用，优于高级氧化技术，解决凝结水中微油、总铁问题，优于覆膜、曝膜技术，在投资、运行成本、出水稳定性上更具优越性、耐冲击性强；另外我们还具备造粒水（粒料水）回用技术及设备；循环水旁滤设备、高效压力过滤设备、高效纤维过滤设备及无阀滤池（罐）改造技术、工业给水处理等技术和设备。
公司所拥有的专利技术在应用中已显现出巨大的经济效益和社会效益，技术水平居国内领先地位。
公司根据客户所处地域及行业的水质特点进行专门诊断，提出有针对性的处理工艺，选用最佳工艺组合，进行量体裁衣式的一站式专业工艺设计、工程施工设计、设备加工、安装调试、工程实施和完善的售后服务，让您无后顾之忧。
二、安全注意事项：SAFETY INSTRUCTION1、本系列高频开关电镀电源产品系系我公司专门为电镀、电解、水处理过程设计制造的高品质、高技术产品，不能用于蓄电池充放电等过程。
This product is soIely intended for use as a power suppIy for electroIytic finishing processes. The product must not be used for recharging batteries.2、在安装和使用本设备之前请仔细阅读使用说明书This instruction manuaI must be read before instalIing, using orcarrying out work on the product.3、本设备接通电源后部分部件具有高电压，不正常的连接及接触会引起触电，电火花及其它一些不良损害。
This product contains high voltage components which may cause electric shock,burns or fatal injury on contact.4、本设备的安装和调试需由具备一定电气认证资格的专业人士完成，如需打开机箱进行维护或检修，务必由具备一定电气认证资格的专业人士完成。
The product must be instaIied by suitabIy quaIified personneI, in accordance with the instaIIation instructions. The product may onIy be opened up by suitabIy quaIified personnel. Always ensure the mains suppIy is safeIy isoIated before carrying out service or maintenance work. FoIlow lhe service instructions given in the TechnicaI Description.5、非经我公司授权严禁更改本设备的内部结构和内部程序。
Under no circumstances may the power supply and software be changed or aItered without prior permission from the manufacturer.三、SWPPR-40V/400A主要技术性能控制部分：水处理电源智能控制系统是我公司推出的新一代智能型电源监控系统，系公司专为解决目前生产线使用的微控制器(单片机)电源通讯系统易出现的抗干忧能力差,易通讯失败,响应速度慢,系统易崩溃等影响正常生产的不稳定因素,与Panasonic、SIEMENS、OMRON等公司有关部门通力合作,研制生产的具有国内先进水平的高频开关电源计算机远程分布式(集中)控制系统。
由于在电源中均内置高品质著名PLC,可内置,MODBUS、ETHERNET，PROFIBUS等PLC的先进通用接口，内置PLC与上位计算机通讯仅由2芯屏蔽电缆线连接，通讯组网简单方便；主电路采用了具有国际先进水平的谐振高频大功率IGBT软开关电源技术及其防护专利技术、与先进的计算机控制系统信号处理技术、总线控制技术，抗干扰技术，多机并联技术及WINDOWS或触摸屏人机界面技术的完美结合，不仅彻底解决了电效率低、设备故障多、维修率高等诸多缺点，而且易于与具有远程计算机Windows人机界面控制或触摸屏人机控制界面组网、具有操作直观方便容易、高品质直流/脉冲输出、体积小、重量轻、功能多、可靠性高、效率高以及高性能PLC具备的高性能等显著优点。
●内置著名PLC控制器，5.7英寸触摸屏操作，●触摸屏操作界面：正向/负向电流，正向/负工作时间向全数字化设定；正向/负向实测电流，正向/负向实测电压，正向/负运行时间数字化显示；正负换向\单向控制，恒流/恒压控制、正常\故障控制；可实现启动、停止、、电流电压调节等基本操作；可实现设定的自动控制操作，根据需要还可实现复杂的曲线控制、程序控制。
●内置Modbus通讯模块，通过Modbus RTU通讯协议与其他控制系统通讯，实现远程控制。
●PLC控制部分与电源部分全部实现光电隔离和继电器隔离,彻底解决干忧问题●具有可编程控制器（PLC）优异特性，可在线根据用户要求灵活更改触摸操作界面，可在线进行内部软件更新而不用更改任何硬件设置。
●可方便与任何通讯协议公开的其它设备、控制器(如上位PLC及PC)进行通讯和组网,实现控制、打印、数据存储和交换及在线监控等等功能●已保留部分手动操作功能（启动、停止按钮，手动调节旋钮、恒流/恒压选择开关），以保护和延长触摸屏使用寿命。
电源部分▲标准立式机柜▲输出特性：a)输出波形:b).正负脉冲电流/电压输出正负脉冲电流/电压输出大小由脉宽调节脉冲输出：正/负平均电流输出：0 － 350A ；峰值电流输出：： 0 － 400A；平均电压输出： 0 － 40V ；峰值电压输出：：0 － 40V；精密脉冲时间数字控制:正向脉冲时间(T1)设定范围:20-9999秒,负向脉冲时间(T2)设定范围:20-9999秒c：电源最大额定输出功率： 22.5KW稳压精度：交流输入三相380V±10%，0-100%负载电流变化时稳压精度不超过规定输出电压的±2%。
稳流精度：交流输入三相380V±10%，电流为20-100%，工作过程中稳流精度不大于±2%。
d. 脉冲电压/电流输出波形：方波e.脉冲输出方波特性：线性、陡降、▲输入特性：输入电压：三相380V±10% AC频率：50-60HZ▲已设置的保护功能a. 自动限流功能和限压功能；b. 过流保护及报警功能；c. 过压保护及报警功能；d. 输入过、欠压保护及报警功能；e. 过热保护及报警功能.▲短路及过流自动限流限压自动保护和复位功能。
▲极强的抗网压干扰能力,宽电压工作范围.▲冷却方式：强迫风冷；▲调节方式：触摸屏数字设定调节；▲控制方式：手动控制和PLC控制两种恒流/恒压两种正负换向和单向控制两种外部触点控制和MODBUS通信控制两种▲启动方式：软启动▲外形尺寸：2200mm(H)╳800mm(W)╳800mm(D)▲重量：280kg▲使用环境条件：环境温度-40--+40℃；环境湿度：不大于90% (20±5℃)；无易燃、易爆气体、不受振动。
四、功能说明一）设备外形尺寸及功能说明外形尺寸：2200mm(H)╳800mm(W)╳800mm(D)二）前面板(控制面板)功能说明：触摸屏触摸屏（操作界面）：设备的主要操作界面，主要的操作参数包括：正向/负向电流，正向/负工作时间的全数字化设定；正向/负向实测电流，正向/负向实测电压，正向/负运行时间数字化显示；正负换向\单向控制，恒流/恒压控制、正常\故障控制；可实现启动、停止、、电流电压调节等基本操作；可实现设定的自动控制操作，根据需要还可实现复杂的曲线控制、程序控制。
