织物组织学-3

织物组织学-3

3.2.8螺旋斜纹（捻斜纹） 以起点不同的两个相同的斜纹组织或两个不同的斜纹组织为基础 组织，将两个组织的纱线按1：1顺次穿插排列而成的组织。R≧5 选择基础组织原则：必须使各相邻经纱（或纬纱）经纬组织点大部 分相反。
3/2↗斜纹
3/2↗斜纹
经螺旋斜纹
1 3/3 1↗斜纹
4/4↗斜纹 纬螺旋斜纹
3.2.9飞断斜纹 织物组织的斜纹线朝一个方向跳跃式延伸，在斜纹线的跳跃处 存在明显的断界，断界处的相邻纱线的组织点相反，而斜纹线方 向保持不变。
Kj=10
3 1/2 2↗为基础组织，Kj=10经山形斜纹
Kw=8
1 3/1 3↗斜纹为基础 Kw=8纬山形斜纹 3/3↗为基础组织,Kj=8,Sj′=3经锯齿斜纹
2 1/1 2↗为基础 组织，Kw=6， Sw′=2纬锯齿斜纹
2 1/1 2↗为基础 组织，Kj=8，Kw=10 菱形斜纹
3/3↗为基础组织， Kj=Kw=9菱形斜纹上机图
飞数与斜纹线倾角的关系
5 3 1 /2 2 1↖斜纹为基础 Sj=-2的急斜纹组织
5 1 1 1/3 1 1 3↗斜纹为基础 Sw=2的缓斜纹组织
3.2.4曲线斜纹 曲线斜纹是将斜纹的飞数不断改变，使斜纹的倾斜角不断变化而获 得曲线效应。经(或纬)曲线斜纹的经(或纬)纱循环数等于飞数的个 数，纬(或经)纱循环数等于基础组织的纬(或经)纱循环数。 绘作曲线斜纹时，飞数值是可以任意选定的，选择时必须注意： (1)使ΣSj=0或为基础组织循环纱线数的整数倍； (2)最大飞数必须小于基础组织中最长的浮线长度，以保证曲线的连 续。
麦粒组织
鸟眼组织
3.2斜纹变化组织
斜纹变化组织是由原组织的斜纹组织变化而来。采用延长组织 点浮长，改变组织点飞数的数值或方向(即改变斜纹的方向)或兼 用几种方法，可千变万化得出各种各样的变化斜纹组织。 3.2.1加强斜纹 以原组织的斜纹组织为基础，在其组织点旁沿经向或纬向增加 其组织点而成。Rj=Rw≥4，飞数∣

第三章变化组织

第三章变化组织

2/2纬重平组织外观模拟图
3、绘图方法：
例：作
3 1 2 变化纬重平 2 3 1
步骤：①确定Rw；Rj ②在第一根纬纱上按分式的规律填绘组织 点，第二根纬纱填绘与第一根纬纱相反的组织点。
4、织物上机 ：
采用顺穿、或照图穿法。采用照图穿法时注意 每页综上的负荷应尽量相同。 穿筘2～4入/齿 5、织物外观及应用： 具有纵向条纹，如果配以较大的纬密和较粗的 经纱，条纹效果更加明显。
2、组织图画法
作图步骤：
a、 确定基础组织和斜坡长度：斜纹 础；Kj=6
b、 计算组织循环纱线数
3 1 2 为基 3 2 1
c、 在第一根经纱与第Kj根经纱范围内画基础组 织，从第Kj+1根经纱起，按照底片翻转法填绘组 织点。
3、上机方法：穿综采用照图穿法
4、变化破斜纹组织：
5、四枚不规则缎纹（四枚破斜纹） ：
变化组织是以原组织为基础，加以某些变化而构 成的的各种组织。——在某些方面还保留了原组 织的某些特征。 变化方法有：
1、扩大组织循环，改变组织点的浮长。
2、改变组织点飞数值。
3、改变组织点飞数的方向。
4、同时改变组织点飞数的值和方向。
第一节
平纹变化组织
（plain derivative weaves）
外观模拟图
3、应用：急斜纹组织一般应用于棉织物中 的充服呢、克罗丁等，在精纺毛织物中应用 较广泛，如礼服呢、马裤呢、巧克丁等。
4、绘图步骤：
①确定基础组织， 如
5 4 2 1
↗，取Sj=2
②计算组织循环纱线数
③画出组织图的范围，并在第一根经纱上按照分式 的规律填绘组织点。 ④按照Sj的规律画其它的组织点，完成组织图。

第三章、变化组织及其织物

第三章、变化组织及其织物
– 经山形斜纹：山形斜纹的山峰指向经纱方向； Sj＝±1（＋1右斜，－1左斜）； – 纬山形斜纹：山形斜纹的山峰指向纬纱方向。 Sw＝1（＋1右斜，－1左斜）。
变化组织（17)
• 经山形斜纹
– 构成：改变Sj的正负号得到；
– 绘制原则：以斜纹线方向改变前的第Kj根经纱作 为对称轴，在它左右对称位置的经纱，其组织点 浮沉规律相同。
变化组织（18)
– 绘制方法：
选择基础组织； 确定对称轴Kj； 确定Rj和Rw：Rj＝2Kj－2；Rw＝Rjw（基础组织循环 纬纱数）； 第1～Kj根经纱按顺序填绘基础组织； 第Kj＋1根经纱开始，按与基础组织Sj符号相反的方向填 绘组织点。
– 如果在一个组织循环中改变Kj值，使斜纹线长短不 同，就得到了变化经山形斜纹组织。 – 上机：穿综采用山形穿法。 – 注：山形转弯时，会出现连续浮长，因此设计时注 意基础组织的选择。
• 由两条或两条以上粗细不同的、由经（或 纬）纱浮线构成斜纹线的组织。（原组织 与加强斜纹复合） • 表示方法：分式：分子－经组织点；分母 －纬组织点；方向－箭头表示。 • 组织特点：
– R＝Rj＝Rw≥5； – R＝分子＋分母； – Sj＝Sw＝±1。
变化组织（12)
• 绘制方法：
– 首先确定组织循环经纬纱数。 – 然后在第1根经纱上按照分式的次序填绘组织 点，其余的经纱则按右斜（S=+1）或左斜 （ S=-1）填绘。
• 构作方法：以原组织的缎纹组织为基础，在单 个经（或纬）组织点四周添加单个或多个经 （或纬）组织点而成。 作用：增加交织组织点，改善可用性，减少勾 丝起毛。
•
变化组织（31)
• 图（1）为在八枚五飞的纬面加强缎纹的右侧添加一个组织点； • 图（2）为在原来单个组织点的左上方添加一个组织点而成； • 图（3）为十一枚七飞的纬面加强缎纹，在原来单个经组织点 的右上方添加三个组织点而成。若配以较大的经密，就可以获 得正面呈斜纹而反面呈经面缎纹的外观，故称为缎背华达呢。

织物的变化组织

织物的变化组织

再如：
2
1
变化纬重平（麻纱组织织物）
Ｒw＝２
Ｒj＝２＋１＝３
４、重平组织的外观及使用范围 外观：
重平组织使织物的外观呈现凸条外观效应
（经密越大，纬密越小，经纱越细，纬纱越粗，横条纹效果越明显）
经重平组织织物其外观呈现横凸条效应； 纬重平组织织物其外观呈现纵凸条效应。
使用范围： 2
1 2
变化纬重平－－麻纱织物；
2
1
2
2
经重平、变化经重平－－用于织 物的布边和毛巾织物的地组织；
2
纬重平－－用于织物的布边或一些装饰 用织物。
3.1.2 方平组织：
在平纹组织基础上，沿经纬两个方向
延长组织点而得到的。
１、表示方法： 2 方平 2
－－称２上２下方平组织 ２、经纬纱根数的确定： Ｒj＝Ｒw＝分子＋分母
３、绘图：以 2 2
４）作图：从左下角开始，按所给定的基础组织填绘 第一根经纱的沉浮规律，以Ｓj＝２求第二根经纱的 起始点，然后按分子式条件填第二根经纱的沉浮规律， 以此类推，即为所求。
１ ２ ３ ４ ５ ６ ７ ８９1０11 12 13
４ １ 例２： ４ ３ ２ ２
Ｓj＝２
１６ Ｒ j＝ ＝１６ ＝８ １６与２的最大公约数 ２
２）用改变经纬向飞数值的方法，同样可获得改变斜 纹线角度的目的。
若增大经向飞数，斜纹线的倾角 >４５°称急斜纹； 若增大纬向飞数，斜纹线的倾角 <４５°称缓斜纹。 由此可知： 角与Ｓｊ成正比，与Ｓw成反比。
即：Ｔｇ ＝
Ｓｊ Ｓｗ
如果同时考虑经纬纱的密度和经纬 向飞数对织物 表面斜纹线倾角影响
织物的变化组织
概述： 1、变化组织的构成：在原组织的基础上，变化组织 点的浮长、飞数、排列斜纹线的方向及纱线循环数 等诸因素一个或多个而得到。 2、变化组织的分类： 平纹变化组织：重平、方平、花式平纹变化组织 斜纹变化组织：加强、复合、角度、曲线、山形、 破斜纹、菱形、锯齿、芦席、螺旋斜纹、飞斜纹、 夹花斜纹、阴影斜纹等 缎纹变化组织：加强、变则、重缎、阴影缎纹等

而得到的各种不同组织。仍保持原组

而得到的各种不同组织。仍保持原组

应用：毛巾、麻纱、布边组织（2/2纬重平、
2/2经重平）。
10
变化组织
二、方平组织
以平纹为基础，沿经、纬两个 方向延长组织点。
3/3方平组织外观模拟图 2/2方平组织外观模拟图
11
变化组织
1、简单方平（大平纹组织） R j＝Rw＝分子＋分母 例如：2/2方平；3/3方平。（作图）
12
变化组织
13
变化经重平
3
变化组织
（3）织物上机：穿综：顺穿或飞穿 穿筘：2～4入/齿
4
变化组织
2、纬重平
（1）表示与作图
表示：沿纬纱看组织规律，2/2 3/3纬重平 Rw＝2，R j＝分子＋分母＞2， 按纬向作图，第1根纬纱按分式填绘组织点，第2根纬 纱运动规律相反。
（2）织物特点
经纱重合，外观呈明显的纵凸条纹，呈纬面效应 如配合细特高密纬纱和粗特经纱，凸条效应更明显。
变化组织
2、变化方平组织
（1）表示：以第1根经纱（或纬纱）的运动规律用分式来表示 （2）作图： a.确定R，R j＝Rw＝分子＋分母；
b.按分式作第1根经纱和第1根纬纱上的组织点；
c.从第1根纬纱上看，凡是为经组织点的经纱按 第1根经纱规律画；其他经纱与第1根规律相反。
14
变化组织
绘图方法:
2 1 2 例作 2 2 1
18
变化组织
板司呢
19
变化方平组织
15
变化组织
变化方平组织
16
变化组织
3、复杂（花式）变化方平： 图2-14：有仿麻特点，可根据织物要求设计，R j≠Rw
花式变化方平组织外观模拟图
17
变化组织
4、上机要点：类似重平组织 5、织物特点与应用

丝绸工艺——变化组织及其织物

丝绸工艺——变化组织及其织物
[练习]画出布身组织为2/2右斜纹，布边组织为2/2经重平的织 物上机图。
4入
2入
4入
（2）纬重平： 织物表面呈现纵凸条。
为使纵凸条效果明显，可采用较粗经纱和较细纬纱，较小 经密和较大纬密。
4、上机： （1）穿筘：
将纬重平同一纵凸条的经纱穿入同一筘齿，使筘痕产生在 相邻两凸条间，以增加凸条外观。
（2）穿综：若经重平经密较大，可采用飞穿法。 5、变化重平组织：浮长线不等的重平组织。 二、方平组织（难点） 1、形成：以平纹为基础，沿经、纬两个方向同时延长组织点。 2、表示方法：
（2）布边平整，不可卷边，组织简单，穿综方便。 (a)采用同面组织，如平纹、重平、方平等． (b)边组织与布身组织的交错次数应接近． (c)边组织尽可能利用布身组织的综片。 （3）布边应有一定的宽度． 3、常用的布边组织： 平纹、2/2经重平、2/2纬重平、2/2方平、2/2斜纹等。
4、用经重平和方平作布边时的注意事项： 左右两侧的边组织应错开一纬，并注意投纬方向。
Rj=Rw=分子+分母≧3 3、组织图绘制：
（1）在第一根经纱上按表达式作出； （2）在第一根纬纱上按表达式作出； （3）第一根纬纱上为经组织点的各根经纱运动规律同第一根经纱； （4）其余各根经纱运动规律同第一根经纱相反。 [例]作出2 2/1 3方平组织。
4、外观特点： 方平织物表面呈现小方块效应。变化方平织物表面呈现大小 不等的隐格效应。
三、布边组织 （重点） 1、作用： （1）有利于织造。 （2）保证布面平整。 （3）保证织物下机后整理（练、染、印花等）顺利进行。 （4）满足一定的外观要求。 2、设计布边时应考虑的因素： （难点） （1）布边要有一定的强度． (a)布边、布身纱号相同时，增大布边密度．

织物结构学课件——3.2 变化组织


纬）纱的经纬组织点大部分相反。
４
织
３
物
结
构
学
3.2.11 飞断斜纹
织 织物组织的斜纹线朝一个方向跳跃式延伸,
物 在斜纹线的跳跃处存在明显的断界,断界处的相 结 邻纱线的组织点相反,而斜纹线的方向不变,这
种斜纹变化组织称为飞断斜纹组织
构 交界处：组织点尽可能相反
学 飞跳根数：组织循环纱线数的一半少一根
组织点相反，也就是在改变斜纹线方向时组织点
不连续。
分类：
织 经破斜纹组织——断界的方向与经纱方向平行；
物 纬破斜纹组织——断界的方向与纬纱方向平行。 结 作图：１）确定基础组织 和 Ｋｊ
构
３１２
３ ２ １ 为基础组织 Ｋｊ＝６
学
２）确定经纬纱循环根数
Ｒｊ＝２Ｋｊ＝１２ Ｒｗ＝Ｒ基＝１２
织 物 结 构 学
构
Ｋｊ
Ｋｊ
学 上机：经锯齿斜纹采用照图穿法；
纬锯齿斜纹采用顺穿法
使用范围：床单、服装、装饰用织物。
3.2.7 菱形斜纹组织
菱形斜纹：将经山形斜纹与纬山形斜纹联合起来构
织 成具有菱形图案外观的组织称为菱形斜纹。
物 作图：１）首先确定基础组织:Fra bibliotek结 构
２１
２ ２ 复合斜纹为基础组织
学
２）确定Ｋj与Ｋw Ｋj＝Ｋw＝７
物
５
纬面重经缎纹，如图：
２
结
构
学
3.3.4 阴影缎纹
织 是由纬面缎纹逐渐过渡到经面缎纹，或由经面缎 纹逐渐过渡到纬面缎纹的一种缎纹变化组织。
物
阴影缎纹的过渡段为N=（Ｒ基－１）
结
Ｒｊ＝Ｒ基（Ｒ基－１） Ｒｗ＝Ｒ基

第三章 变化组织


第三章 变化组织及其织物
三、角度斜纹
Байду номын сангаас
角度斜纹 (Angular Twill)
• tgθ＝Pj×Sj /Pw×Sw ＝ × × θ为斜纹线与纬纱的夹角 为斜纹线与纬纱的夹角 • 构成：当Sj增大时 构成： 增大时——急斜纹 增大时 急斜纹 增大时——缓斜纹 当Sw增大时 增大时 缓斜纹 • 绘图：急斜纹沿纵向画； 绘图：急斜纹沿纵向画； 缓斜纹沿横向画。 缓斜纹沿横向画。
第三章 变化组织及其织物
2、纬重平组织
第一根纬纱上经组织点数 第一根纬纱上纬组织点数
第三章 变化组织及其织物
2/2纬重平组织外观模拟图 纬重平组织外观模拟图
第三章 变化组织及其织物
绘图方法： 绘图方法： 例：作
3 1 2 2 3 1
变化纬重平
第三章 变化组织及其织物
二、方平组织
3/3方平组织外观模拟图 方平组织外观模拟图 2/2方平组织外观模拟图 方平组织外观模拟图
第三章 变化组织及其织物
2 1 作图： 作图： 2 2
斜纹为基础； 斜纹为基础； Kj=Kw=7 Rj = 2Kj-2 Rw = 2Kw-2
第三章 变化组织及其织物
有的菱形斜纹要求交界处清晰，则由经、 有的菱形斜纹要求交界处清晰，则由经、纬破斜纹 联合而成，要按照破斜纹的规律画组织图。 联合而成，要按照破斜纹的规律画组织图。
• 按山峰指向分为： 山峰指向分为 分为： • 经山形 Rj＝2Kj-2 Rw＝R基w ＝ ＝ 基 • 纬山形 Rj＝R基j Rw＝2kw-2 ＝ 基 ＝
山形斜纹 (Pointed Twill)
• 第一根及第 第一根及第Kj(kw)根经 纬)纱为对称轴 为 根经(纬 纱为对称轴,为 纱为对称轴 根经 了在山峰和山谷处避免出现并经 并经,故宜将 了在山峰和山谷处避免出现并经 故宜将 Rj(Rw)中减去 根经纱 纬纱 。 中减去2根经纱 纬纱)。 中减去 根经纱(纬纱 • 绘图： 绘图： • 经山形斜纹沿经向画，采取照图穿法（山 经山形斜纹沿经向画 采取照图穿法（ 沿经向画， 形穿法） 形穿法） 沿纬向画， • 纬山形斜纹沿纬向画，采取顺穿法 纬山形斜纹沿纬向画

变化组织及其织物

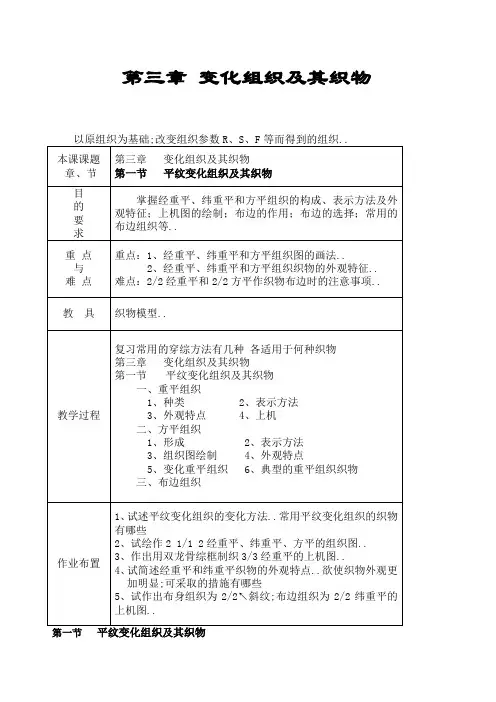

第三章变化组织及其织物以平纹为基础;沿一个方向或两个方向延长组织点而得到的组织图.. 一、重平组织以平纹为基础;沿一个方向延长组织点而得到的组织..1、种类：画示意图1经重平组织：以平纹为基础;沿经纱方向延长组织点..2纬重平组织：以平纹为基础;沿纬纱方向延长组织点..2、表示方法：1经重平：第一根经纱上的经组织点/第一根经纱上的纬组织点组织图绘制：在第一根经纱上按表达式作出;第二根经纱与第一根经纱运动规律相反..Rj=2; Rw=分子+分母; F≦5练习作出3/3经重平组织..2纬重平：第一根纬纱上的经组织点/第一根纬纱上的纬组织点组织图绘制：在第一根纬纱上按表达式作出;第二根纬纱与第一根纬纱运动规律相反..Rw =2; Rj =分子+分母; F≦5练习作出3/3纬重平组织..3、外观特点：难点1经重平：织物表面呈现横凸条可理解为较粗纬纱与较细经纱交织..为使横凸条效果明显;可采用较细经纱和较粗纬纱;较大经密和较小纬密..2纬重平：织物表面呈现纵凸条可理解为较粗经纱与较细纬纱交织..为使纵凸条效果明显;可采用较粗经纱和较细纬纱;较小经密和较大纬密..4、上机：1穿筘：对于纬重平;将同一纵凸条的经纱穿入同一筘齿;使筘痕产生在相邻两凸条间;以增加凸条外观..2穿综：对于经重平;若经密较大;可采用飞穿法..练习试画出用双龙骨制织2/2经重平织物的上机图..5、变化重平组织：浮长线不等的重平组织..作图方法与重平组织相同;外观呈现不同宽度的纵横凸条..练习作出1 2 2/2 1 2变化经重平、纬重平的组织图..6、典型的重平组织织物：1麻纱织物：1/2变化纬重平;1/3变化纬重平..2毛巾织物的地组织：2/2经重平;2/1变化经重平..3边组织：2/2经重平;2/2纬重平..二、方平组织重点、难点1、形成：以平纹为基础;沿经、纬两个方向同时延长组织点..2、表示方法：每根纱线上的经组织点/每根纱线上的纬组织点方平Rj=Rw=分子+分母≧43、组织图绘制：以3/3方平为例1在第一根经纱上按表达式作出；2在第一根纬纱上按表达式作出；3第一根纬纱上为经组织点的各根经纱运动规律同第一根经纱；4第一根纬纱上为纬组织点的各根经纱运动规律同第一根经纱相反..练习作出4/4方平、2 1/1 3变化方平、1 2 1/2 2 1变化方平的组织图..4、外观特点：方平织物表面呈现小方块效应;变化方平织物表面呈现大小不等的隐格效应..2/2方平组织常用于各种织物的边组织..三、布边组织1、作用：1有利于织造..如布身为五枚缎纹时;不加布边不能织造..2保证布面平整..3保证织物下机后整理练、染、印花等顺利进行..4满足一定的外观要求..2、设计布边时应考虑的因素：1布边要有一定的强度；a布边、布身纱号相同时;增大布边密度；b布边、布身纱号不同时;布身采用低号纱;布边采用高号纱或股线..2布边平整;不可卷边;组织简单;穿综方便..a采用同面组织;如平纹、重平、方平等；b边组织与布身组织的交错次数应接近；c边组织尽可能利用布身组织的综片..如布身组织为2/2斜纹;布边采用2/2经重平;以不增加综片数..3布边应有一定的宽度;0.5-1.5%=5-10mm3、常用的布边组织：平纹、2/2经重平、2/2纬重平、2/2方平、2/2斜纹等..4、用经重平和方平作布边时的注意事项：1左右两侧的边组织应错开一纬;并注意投纬方向；2纹板图中的横格数等于布边和布身组织纬纱循环数的最小公倍数；3边组织经纱不能与布身组织经纱穿入同一综片时;边组织经纱应穿前综提升次数多布身组织经纱穿入后综..例画出布身组织为2/2右斜纹;布边组织为2/2经重平的织物上机图..第二节斜纹变化组织及其织物以原组织斜纹为基础;通过延长组织点、改变飞数的大小和方向、增加斜纹条数等方法而得到的斜纹组织..一、加强斜纹1、定义：以原组织斜纹为基础;沿一个方向经向或纬向延长组织点..2、表示方法：每根经纱上的经组织点/每根经纱上的纬组织点斜向Rj=Rw=分子+分母≧4 S=+1注意由于加强斜纹中没有单独的组织点;故表达示中分子和分母均不可能为1..例作出2/2右斜纹和3/2左斜纹的组织图..3、分类：1经面加强斜纹：分子>分母;最简单的经面加强斜纹为3/2斜纹..2纬面加强斜纹：分子<分母;最简单的纬面加强斜纹为2/3斜纹..3同面加强斜纹：分子=分母;最简单的同面加强斜纹为2/2斜纹..4、织造：1当Pj较小时;可采用顺穿法..2当Pj较大时;可采用飞穿法..5、品种：2/2加强斜纹棉织物：哔叽、华达呢、卡其..精纺毛织物：哔叽、华达呢、啥味呢..6、棉织物哔叽、华达呢、双面卡其织物的区别：难点1哔叽：经向紧度较小;织物松软;纹路宽而平;斜纹倾角约45—50度..2华达呢：经向紧度大于哔叽;且经向紧度比纬向紧度大一倍;布身较挺括;质地厚实;斜纹纹路细密而突出;斜纹倾角60—65度..3双面卡其：经、纬向紧度在三者中最大;布身厚实、紧密而硬挺;纹路最细密、突出;斜纹倾角最大..排序：a牢度：双面卡其>华达呢>哔叽b柔软性：哔叽>华达呢>双面卡其c倾角：双面卡其>华达呢>哔叽d纹路宽度：哔叽>华达呢>双面卡其二、复合斜纹1、定义：在一个组织循环中;由两条或两条以上不同宽度的斜纹线组成的斜纹..2、表示方法：每根经纱上的经组织点/每根经纱上的纬组织点斜向Rj=Rw=分子+分母≥5;S=+13、组织图绘制：例作出3 1/1 1↗斜纹和1 2/2 1↖斜纹的组织图..4、品种：彩格呢、粗花呢等..三、角度斜纹难点一影响斜纹角度的的因素：1、Pj和Pw对斜纹角度的影响：tgθ=Pj/Pw1 Pj>Pw时;θ>45°2 Pj=Pw时;θ=45°3 Pj<Pw时;θ<45°2、组织飞数对斜纹角度的影响：例以2/4斜纹为基础;Sj=2;作组织图..急斜纹组织——增大经向飞数Sj=2;使斜纹倾角θ>45度的斜纹组织..例以2/4斜纹为基础;Sw=2;作组织图..缓斜纹组织——增大纬向飞数Sj=2;使斜纹倾角θ<45度的斜纹组织..tgθ=Sj/Sw综合1和2：tgθ=Pj·Sj/Pw·Sw二角度斜纹的角度：1、急斜纹：Sj>1;Sw=1Sj=2;θ=63度； Sj=3;θ=72度； Sj=4;θ=76度..2、缓斜纹：Sw >1;Sj =1Sw=2;θ=27度； Sw=3;θ=16度； Sw=4;θ=14度..三组织图绘制：重点1、急斜纹：Rj= Roj/ Roj与Sj的最大公约数Rw= Row例以2 1/4 3斜纹为基础;Sj=2;作急斜纹组织图..Rj=5;Rw=102、缓斜纹：Rj= RojRw= Row/ Row与Sw的最大公约数例以2 1/6 3斜纹为基础;Sw=2;作缓斜纹组织图..Rj=12;Rw=6注意急斜纹先在第一根经纱上作图;而缓斜纹先在第一根纬纱上作图.. 四典型品种：急斜纹：棉二六元贡幅宽2.6尺—5 5/1 2为基础;Sj=2..棉克罗丁、毛直贡呢、毛巧克丁等..四、曲线斜纹1、特点：不断改变组织飞数;斜纹线呈曲线形外观..2、种类：1经曲线斜纹：改变经向飞数Sj值..2纬曲线斜纹：改变纬向飞数Sw值..3、构成条件：难点1ΣS=0或ΣS=nR基2Smax<Fmax;以使曲线连续..4、组织图绘制：1经曲线斜纹：aΣSj=0；bΣSj=nR基作图时;在第一根经纱上按表达式作图..2纬曲线斜纹：aΣSw=0；bΣSw=nR基作图时;在第一根纬纱上按表达式作图..5、曲线斜纹的上机：经曲线斜纹穿综采用照图穿;纬曲线斜纹穿综采用顺穿..品种：女式呢、大衣呢、粗花呢等..五、山形斜纹1、定义：以斜纹为基础;变化其斜向;使斜纹一半向左;一半向右;连成山峰状..2、种类：1经山形斜纹：对称轴与经纱平行或山峰指向经纱方向..2纬山形斜纹：对称轴与纬纱平行或山峰指向纬纱方向..3、Rj、Rw计算：重点K——斜纹方向改变前经纱或纬纱的根数..对称轴1经山形斜纹：Rj=2Kj-2 Rw= Row2纬山形斜纹：Rj=Roj Rw=2Kw-24、组织图绘制：重点、难点例以1 3/2 2为基础;Kj=Ro;作经山形斜纹..Rj =14;Rw= 8例以3 1/1 3为基础;Kw=7;作纬山形斜纹..Rj =8;Rw= 12注意经山形斜纹先在第一根经纱上作图;纬山形斜纹先在第一根纬纱上作图5、上机：重点经山形斜纹穿综采用照图穿;纬山形斜纹穿综采用顺穿..例以3/3为基础;Kj=7;作经山形斜纹上机图..6、品种：女式呢、人字呢等..六、破斜纹1、定义：以斜纹为基础;在断界两侧斜纹线改变且组织点相反;也称“底片翻转法”..2、种类：1经破斜纹：断界与经纱方向平行..2纬破斜纹：断界与纬纱方向平行..3、Rj、Rw计算：K——斜纹方向改变前经纱或纬纱的根数..断界1经破斜纹：Rj=2Kj Rw= Row2纬破斜纹：Rj=Roj Rw=2Kw4、组织图绘制：重点、难点例以3 1/1 3为基础;Kj=8;作经破斜纹组织图..Rj=16;Rw=8例以2 2/3 1为基础;Kw=8;作纬破斜纹组织图..Rj=8;Rw=16注意山形斜纹的K画在某根纱线上;而破斜纹的K画在两根纱线之间..5、特例：以原组织为基础的破斜纹..如四枚破斜纹四枚不规则缎纹：1/3破斜纹或3/1破斜纹..先作基础组织;再将后半部分颠倒;形如断开的T形..七、菱形斜纹1、构成：由经山形和纬山形构成具有菱形图案的组织..2、Rj、Rw计算：Rj=2Kj-2 Rw=2Kw-23、组织图绘制：重点1以Kj为对称轴作经山形斜纹;2以Kw为对称轴作经山形斜纹..例以1/4斜纹为基础;Kj=Kw=5;作菱形斜纹组织图..R=8例以1 3/2 2斜纹为基础;Kj=Kw=Ro;作菱形斜纹上机图..注意对于K>Ro时;可先画2×2个基础组织;再将Kj、Kw外的部分擦去..4、上机：穿综采用照图穿..5、用途：适用于各类服装及装饰织物;如棉织物中的女线呢、床单布、毛花呢等..八、锯齿形斜纹1、特点：将山形斜纹加以变化;使各齿顶不在同一水平线或垂直线上..2、分类：各齿顶相差的组织点数称为锯齿飞数S’..1经锯齿形斜纹：各齿顶不在同一水平线上..2纬锯齿形斜纹：各齿顶不在同一垂直线上..3、Rj、Rw计算：重点、难点1经锯齿形斜纹：一个锯齿内的经纱根数Zj=2Kj-2-S’一个组织循环内的锯齿数T= Ro/ Ro与S’的最大公约数Rj=Zj×T Rw= Ro2纬锯齿形斜纹：一个锯齿内的纬纱根数Zw=2Kw-2-S’一个组织循环内的锯齿数T= Ro/ Ro与S’的最大公约数Rj= Ro Rw= Zw×T4、组织图绘制：重点、难点以经锯齿为例1先求出Rj 和Rw；2将Rj按每一锯齿内纱线数分段；3按锯齿飞数找出每一锯齿的起点；4将每一锯齿按对称轴作出..例以2/4↗斜纹为基础;Kj=6;锯齿飞数S'=2;求作经锯齿斜纹组织图.. 解：Zj=2Kj-2- S'=8 T=6/2=3Rj=245、上机：经锯齿斜纹采用照图穿法;纬锯齿斜纹一般采用顺穿..九、芦席斜纹1、定义：由一部分右斜纹和一部分左斜纹组合而成的具有芦席外观的织物..2、Rj、Rw计算：Rj=Rw=基础组织循环数×同一方向的平行斜纹线条数3、组织图绘制：1把经纱分成左右两部分;再第一根经纱上按表达式作图..2再右半部;把第一根斜纹线向上移动基础组织的连续点数;作左斜纹..3将第一根右斜纹向右下方移动连续点数;作其它各根右斜纹..4将第一根左斜纹向右上方移动连续点数;作其它各根左斜纹..例作出以2/2↗为基础;同一方向的斜纹线为3条的芦席斜纹组织图..学生练习以3/3↗为基础;同一方向的斜纹线为3条的芦席斜纹组织图..十、阴影斜纹1、定义：由纬面斜纹过渡到经面斜纹;或由经面斜纹过渡到纬面斜纹;在织物呈现由明到暗或由暗到明的外观..2、Rj、Rw计算：过渡段数=R基-1Rj= R基-1×R基Rw= R基3、组织图绘制：例设计以1/5↗为基础的阴影斜纹..第二节通过增加组织点、改变飞数、延长组织循环纱线数等方法获得各种缎纹变化组织..一、加强缎纹1、定义：以原组织缎纹为基础;在单个组织点四周增加组织点..2、组织图绘制：例以12/5w缎纹为基础;1在单个组织点上方增加两个经组织点；2在单个组织点对角线方向增加两个经组织点..1组织图可基本保持原缎纹组织的基本特性;同时增加了织物牢度..2织物出现斜纹纹路;失去了缎纹组织点分布均匀的特性..特例缎背华达呢——以11/7w缎纹为基础;在其单个组织点右上方增加3个组织点;并增大经密;则织物正面外观如斜纹华达呢2/2斜纹;而背面如缎纹..3、设计加强缎纹时的注意事项：1增加的组织点不与相邻纱线上的浮点相连;以免产生斜向纹路..2增加的组织点不宜过多..二、变则缎纹不规则缎纹1、定义：飞数为变数的缎纹..例设计六枚不规则纬面缎纹;要求其具有良好的缎纹效应..提问学生较好的Sw：4 3 2 2 3 4或2 2 3 4 4 32、设计变则缎纹的原则：重点1ΣS=nR 21<S<R-1且个组织点分布尽量均匀..有些可构成规则缎纹的组织;由于缎纹效果不理想;也常采用变则缎纹..三、阴影缎纹1、定义：有纬面经面缎纹逐渐过渡到经面纬面缎纹..2、组织图绘制：例绘制由8/5w过渡到8/5j的阴影缎纹..四、重缎纹1、定义：延长组织点的经向或纬向浮长所获得的组织..2、组织图绘制：例作出将5/2j缎纹的纬向循环根数扩大;使之成为5/2w缎纹的重缎纹..。

变化组织及其织物

变化组织及其织物内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）第三章变化组织及其织物以平纹为基础，沿一个方向或两个方向延长组织点而得到的组织图。

一、重平组织以平纹为基础，沿一个方向延长组织点而得到的组织。

1、种类：[画示意图]（1）经重平组织：以平纹为基础，沿经纱方向延长组织点。

（2）纬重平组织：以平纹为基础，沿纬纱方向延长组织点。

2、表示方法：（1）经重平：第一根经纱上的经组织点/第一根经纱上的纬组织点组织图绘制：在第一根经纱上按表达式作出，第二根经纱与第一根经纱运动规律相反。

Rj=2， Rw=分子+分母， F≦5[练习]作出3/3经重平组织。

（2）纬重平：第一根纬纱上的经组织点/第一根纬纱上的纬组织点组织图绘制：在第一根纬纱上按表达式作出，第二根纬纱与第一根纬纱运动规律相反。

Rw =2， Rj =分子+分母， F≦5[练习]作出3/3纬重平组织。

3、外观特点：[难点]（1）经重平：织物表面呈现横凸条（可理解为较粗纬纱与较细经纱交织）。

为使横凸条效果明显，可采用较细经纱和较粗纬纱，较大经密和较小纬密。

（2）纬重平：织物表面呈现纵凸条（可理解为较粗经纱与较细纬纱交织）。

为使纵凸条效果明显，可采用较粗经纱和较细纬纱，较小经密和较大纬密。

4、上机：（1）穿筘：对于纬重平，将同一纵凸条的经纱穿入同一筘齿，使筘痕产生在相邻两凸条间，以增加凸条外观。

（2）穿综：对于经重平，若经密较大，可采用飞穿法。

[练习]试画出用双龙骨制织2/2经重平织物的上机图。

5、变化重平组织：浮长线不等的重平组织。

作图方法与重平组织相同，外观呈现不同宽度的纵横凸条。

[练习]作出1 2 2/2 1 2变化经重平、纬重平的组织图。

6、典型的重平组织织物：（1）麻纱织物：1/2变化纬重平，1/3变化纬重平。

（2）毛巾织物的地组织：2/2经重平，2/1变化经重平。

（3）边组织：2/2经重平，2/2纬重平。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一、平纹变化组织
（二）方平组织
1.方平组织：以平纹为基础，沿着经、纬两个方向延长组织点。
一、平纹变化组织
（二）方平组织
2.变化方平组织：分式上、下方各有几个不同的数字时。
一、平纹变化组织
（二）方平组织
3.花式变化方平组织：没有规律性，不能按照变化方平组织的画 法来绘制。具体要根据织物的要求和上机条件来设计。
二、斜纹变化组织
经曲线斜纹的上机： ➢ 照图穿法，综页数=基础组织所需的综页数 曲线斜纹的应用：装饰织物及服用织物等。
二、斜纹变化组织
（五）山形斜纹
1. 经山形斜纹：山形斜纹的山峰指向经纱方向。
a. 确定组织循环：
Rj=2Kj-2； Rw=基础组织的组织循环纬纱数；
b. 填绘第1根到第Kj根经纱； c. 从Kj+1根开始按Sj反向填绘完毕。
（三）角度斜纹
5. 急斜纹的应用 ➢ 棉织物中：
– 粗服呢 – 克罗丁，等 ➢ 精纺毛织物： – 礼服呢 – 马裤呢 – 巧克丁，等。
二、斜纹变化组织
二、斜纹变化组织
（三）角度斜纹
6. 缓斜纹的绘图： ➢ 计算Rj、Rw；
Rj 基础组织的组织循环经 纱数
基础组织的组织循环纬 纱数 Rw 基础组织的组织循环纬 纱数与Sw的最大公约数
（一）加强斜纹
以原组织的斜纹组织为基础，延长其组织点而成。 Rj=Rw≥4； S=±1
应用：哔叽、华达呢、双面卡其都采用2/2加强斜纹； 斜纹织物的边组织常采用2/2加强斜纹。
二、斜纹变化组织
（二）复合斜纹
由两条或两条以上粗细不同的斜纹线组成。 Rj=Rw≥5；S=±1。
二、斜纹变化组织
（三）角度斜纹
经曲线斜纹的绘制：
二、斜纹变化组织
1. 确定组织循环纱线数；
➢ Rj=变化的经向飞数的个数 ➢ Rw=基础组织的组织循环纬纱数
2. 按基础组织填绘第一根经 纱；
3. 按飞数规律逐根经纱填绘。 4. 效果图
经曲线斜纹的绘制：
组织循环纱线数与上 图完全相同，基础组 织不变，由于飞数的 变化方式不同，形成 的织物效果完全不同。
1. 改变Pj、Pw可以改变斜纹线的角度： ➢ Pj>Pw，斜纹线倾斜角>45°；（乙） ➢ Pj<Pw，斜纹线倾斜角<45°。（丙）
二、斜纹变化组织
（三）角度斜纹
2. 改变Sj、Sw可以改变斜纹线的 角度： ➢ 增大Sj，斜纹线的倾斜角度
>45°，称为急斜纹组织； ➢ 增大Sw，斜纹线的倾斜角度
三、缎纹变化组织
加强缎纹、变则缎纹
一、平纹变化组织
一、平纹变化组织
（一）重平组织
1. 经重平组织：以平纹为基础，沿着经纱方向延长组织点。
2/2经重平组织模拟图
一、平纹变化组织
2. 变化经重平组织：经重平组织中的浮长长短不同。
3. 纬重平及变化纬重平组织
一、平纹变化组织
2/2纬重平组织外观模拟图
一、平纹变化组织
（二）方平组织
3.花式变化方平组织：没有规律性，不能按照变化方平组织的画 法来绘制。具体要根据织物的要求和上机条件来设计。
仿麻效应
一、平纹变化组织
（三）平纹变化组织的上机
经重平及变化经重平：顺穿、飞穿； 纬重平及变化纬重平：顺穿、照图穿； 方平及变化方平：照图穿、飞穿或顺穿。
一、平纹变化组织
（四）平纹变化组织的应用
1.重平类： ➢ 2/2经重平及2/1变化经重平：毛巾织物的地组织； ➢ 2/1变化纬重平：夏季麻纱织物； ➢ 2/2经、纬重平作为边组织； 2.方平类：外观平整、呈现方块形花纹。 ➢ 精纺毛织物中的板司呢、女式呢、仿麻呢。 ➢ 2/2方平也常用作边组织。
二、斜纹变化组织
二、斜纹变化组织
左右底片翻转
（六）破斜纹
1. 经破斜纹
二、斜纹组织循环纬纱数； b. 填绘第1根到第Kj根经纱； c. 第Kj+1根与第Kj根底片翻转， 且按Sj反向填绘完毕。
（六）破斜纹
2. 四枚破斜纹
二、斜纹变化组织
四枚不规则缎纹
（七）菱形斜纹
二、斜纹变化组织
（五）山形斜纹
1. 经山形斜纹： ➢ 改变斜坡长度Kj的值，可以得到变化山形斜纹。
变 化 经 山 形 斜 纹
二、斜纹变化组织
（五）山形斜纹
2. 纬山形斜纹：山形斜纹的山峰指向纬纱方向。
二、斜纹变化组织
（六）破斜纹
与山形斜纹不同的是，破斜纹的左右斜纹之间存在明显的断界。 破斜纹一般以双面斜纹为基础组织较好。 1. 经破斜纹：断界与经向平行的。
➢ 画出组织图范围； ➢ 按分式填绘第一根纬纱； ➢ 按照Sw绘完所有经纱。
二、斜纹变化组织
（四）曲线斜纹 在角度斜纹的基础上，将经（纬）向飞数进行变化就得到曲线斜 纹，设计时要注意的两点：
➢ （1） S j 0或为基础组织的组织循环纱线数的倍数
➢ （2）最大飞数必须小于基础组织中最长的浮线长度，以保证 曲线的连续。
1. 可由经、纬山形斜纹构成
二、斜纹变化组织
1. 确定组织循环：
Rj = 2Kj-2=12 Rw = 2Kw-2=12 2. 在Kj、Kw范围内 画出基础部分； 3. 按照山形斜纹的 画法，画出经山 形斜纹； 4. 以第Kw根纬纱为 对称轴，画出其 余部分。
（七）菱形斜纹
2. 也可由经、纬破斜纹构成
第二节 变化组织及其织物
第二节主要内容
变化组织是在原组织的基础上，改变组织点的浮长、飞 数、斜纹线方向等而获得的各种不同的组织。包括： 一、平纹变化组织
如：重平组织、方平组织
二、斜纹变化组织
加强斜纹、复合斜纹、角度斜纹、曲线斜纹、山形斜纹、破斜纹、 菱形斜纹、锯齿斜纹、芦席斜纹、螺旋斜纹、阴影斜纹、夹花斜 纹、飞断斜纹。
<45°，称为缓斜纹组织； 3. 同时考虑密度、飞数对斜纹线 角度的影响：
tan Pj S j
Pw Sw
二、斜纹变化组织
（三）角度斜纹
4. 急斜纹的绘图 ➢ 计算Rj、Rw；
基础组织的组织循环经纱数 Rj 基础组织的组织循环经纱数与Sj的最大公约数 Rw 基础组织的组织循环纬 纱数
➢ 画出组织图范围； ➢ 按分式填绘第一根经纱； ➢ 按照Sj绘完所有经纱。
二、斜纹变化组织
有的菱形斜纹要求交界 处清晰，则由经、纬破 斜纹联合而成，要按照 破斜纹的规律画组织图。
（七）菱形斜纹
3. 变化菱形斜纹
按照菱形斜纹组织的绘图 原理，改变其基础组织， 可以得到各种变化菱形斜 纹，花型更加美观
