《织物结构与设计》习题第一章织物与织物组织的概念1、试分别说明织物、织物结构、织物组织的含义。

3、试分别说明组织点(浮点)、经组织点(经浮点)、纬组织点(纬浮点)的含义。

4、试说明组织循环(完全组织)、经纱循环数R j、纬纱循环数R w的含义。

5、试分别说明同面组织、经面组织、纬面组织、异面组织的含义。

第二章机织物三原组织1、什么是飞数？什么是经向飞数S j、纬向飞数S w？2、什么是三原组织？构成三原组织的条件是什么？3、说明平纹组织的基本特征及主要应用织物。

4、平纹隐条、隐格织物是怎样形成条格的？5、机织泡泡纱织物一般采用什么组织？形成泡泡的原理是什么？6、如何区分平布和府绸织物？7、平纹组织常用什么穿综方法？为什么？8、举例说明几种特殊效应的平纹织物及形成原因。

9、原组织的斜纹组织织物主要有哪些品种?试写出它们的表达式。

10、简述织物的经、纬密对斜纹倾斜角度的影响。

11、举例说明如何选择斜纹组织的斜向，使斜纹织物清晰？12、构成原组织的缎纹组织的必要条件是什么？13、作出下列组织图及其反面组织图，并画出第一根经、纬纱的剖面图。

（1）1/4↗斜纹（2）3/1↖斜纹（3）7/2j （4）7/3w14、写出R＝8的三原缎纹组织表达式，并说明哪些互为正、反面？15、试设计五枚缎纹织物：（1）经面缎纹采用S捻股线作经纱；（2）纬面缎纹采用Z捻单纱作纬纱。

16、举例说明如何配置缎纹织物纱线的捻向，使缎纹织物光泽良好？17、试比较平纹、2/1斜纹、五枚缎纹的平均浮长。

在其它条件相同的条件下，说明它们的松紧程度。

18、用分式表示法写出下列织物的组织：府绸、细纺、平布、巴里纱、塔夫绸、单面卡其、横贡缎、直贡呢、派立司、乔其纱、单面华达呢、凡立丁。

为什么有些斜纹组织和缎纹组织的织物要用反织法？19、试比较三原组织的特性差异。

第三章织物上机图与织物分析1、试述上机图的构成及各组成部分的作用。

2、穿综的原则是什么？各穿综方法分别适用于什么织物？3、综框的作用是什么？什么叫复列式综框？为什么要采用复列式综框？4、钢筘的作用是什么？筘号的含义是什么？5、试作平纹组织的高支府绸织物的上机图，用综数分别为：(1)4片；(2)6片；(3)8片。

第四章联合组织1.条格组织（1）构成：两种或两种以上的组织并列配置（左右、上下)或成格型间跳或纵横条联合。

条格组织外观效应形成原理：由于组织不同,织物表面对光线的反射不同，从而使织物表面呈现清晰的条格效应。

因此,为使效应明显，关键在于两种组织配置得当。

（2）条格组织分类：条纹组织（纵条纹和横条纹）、格组织（方格组织和格子组织）（3）设计要点①基础组织选择恰当（经面—纬面、平纹—斜纹、缎纹并列等)②两条纹的分界处界限分明:分界处两经纱经纬组织点配置一般采用“底片翻转法”在两条纹间添加一根另一组织或另一颜色的纱线，但不可因此而增加综页数。

如：2/2 与5/2经缎并列,加一根2/2经重平组织的纱线③各条子经纱的织缩率尽量接近交错次数和纱线粗细不能相差太大，否则会给织造造成困难(这时需采用双轴制织)。

为了省去采用两轴的麻烦,一般有下列办法:1、调整经纱密度（即组织紧的穿入数小，组织松的穿入数大) 如平纹 + 缎纹 2入 4入 2、变化织前准备工序中经纱张力（即组织松的张力大组织紧的张力小）2、方格组织（Square Weave）织物外观呈现方格效应，选用经面或纬面组织为基础组织,沿着经向和纬向间隔配置而获得格形,所表现方格大小可相等，也可不等.构成：利用经面和纬面两种组织沿经向和纬向成格形间跳配置而成特点：处于对角位置的两部分配置相同的组织设计要求: 经纱交织次数不宜相差太大；界限分明：相邻两格子交换处的组织点相反；组织连续：沿对角线排列的方格组织其起始点相同，保持组织连续，花纹清晰。

组织图绘作:填绘组织,采用底片翻转法，首先画出基础组织，然后分别以经向和纬向为轴进行翻转而成.组织起始点的选择？3、格子组织（check weave）构成：由纵条纹组织和横条纹组织联合组织安排:①地组织(即大面积出现的组织)——尽量选择简单组织，如平纹②纵条组织—-使用较多的是四枚经面破斜纹或六枚经面破斜纹、五枚经面缎纹③横条组织—-与纵条相对应的纬面组织设计要点①纵条盖横条,即纵条是连续的②纵、横交错的地方用重纬缎.因为在横条交错的地方纬密大于别处,故经浮长相应缩短，使纵条在外观上出现断痕，使用重纬缎后可使经浮长增加,接近于其他地方的浮长。

3.2.8螺旋斜纹（捻斜纹） 以起点不同的两个相同的斜纹组织或两个不同的斜纹组织为基础 组织，将两个组织的纱线按1：1顺次穿插排列而成的组织。R≧5 选择基础组织原则：必须使各相邻经纱（或纬纱）经纬组织点大部 分相反。
3/2↗斜纹
3/2↗斜纹
经螺旋斜纹
1 3/3 1↗斜纹
4/4↗斜纹 纬螺旋斜纹
3.2.9飞断斜纹 织物组织的斜纹线朝一个方向跳跃式延伸，在斜纹线的跳跃处 存在明显的断界，断界处的相邻纱线的组织点相反，而斜纹线方 向保持不变。
Kj=10
3 1/2 2↗为基础组织，Kj=10经山形斜纹
Kw=8
1 3/1 3↗斜纹为基础 Kw=8纬山形斜纹 3/3↗为基础组织,Kj=8,Sj′=3经锯齿斜纹
2 1/1 2↗为基础 组织，Kw=6， Sw′=2纬锯齿斜纹
2 1/1 2↗为基础 组织，Kj=8，Kw=10 菱形斜纹
3/3↗为基础组织， Kj=Kw=9菱形斜纹上机图
飞数与斜纹线倾角的关系
5 3 1 /2 2 1↖斜纹为基础 Sj=-2的急斜纹组织
5 1 1 1/3 1 1 3↗斜纹为基础 Sw=2的缓斜纹组织
3.2.4曲线斜纹 曲线斜纹是将斜纹的飞数不断改变，使斜纹的倾斜角不断变化而获 得曲线效应。经(或纬)曲线斜纹的经(或纬)纱循环数等于飞数的个 数，纬(或经)纱循环数等于基础组织的纬(或经)纱循环数。 绘作曲线斜纹时，飞数值是可以任意选定的，选择时必须注意： (1)使ΣSj=0或为基础组织循环纱线数的整数倍； (2)最大飞数必须小于基础组织中最长的浮线长度，以保证曲线的连 续。
麦粒组织
鸟眼组织
3.2斜纹变化组织
斜纹变化组织是由原组织的斜纹组织变化而来。采用延长组织 点浮长，改变组织点飞数的数值或方向(即改变斜纹的方向)或兼 用几种方法，可千变万化得出各种各样的变化斜纹组织。 3.2.1加强斜纹 以原组织的斜纹组织为基础，在其组织点旁沿经向或纬向增加 其组织点而成。Rj=Rw≥4，飞数∣

– 经山形斜纹：山形斜纹的山峰指向经纱方向； Sj＝±1（＋1右斜，－1左斜）； – 纬山形斜纹：山形斜纹的山峰指向纬纱方向。 Sw＝1（＋1右斜，－1左斜）。
变化组织（17)
• 经山形斜纹
– 构成：改变Sj的正负号得到；
– 绘制原则：以斜纹线方向改变前的第Kj根经纱作 为对称轴，在它左右对称位置的经纱，其组织点 浮沉规律相同。
变化组织（18)
– 绘制方法：
选择基础组织； 确定对称轴Kj； 确定Rj和Rw：Rj＝2Kj－2；Rw＝Rjw（基础组织循环 纬纱数）； 第1～Kj根经纱按顺序填绘基础组织； 第Kj＋1根经纱开始，按与基础组织Sj符号相反的方向填 绘组织点。
– 如果在一个组织循环中改变Kj值，使斜纹线长短不 同，就得到了变化经山形斜纹组织。 – 上机：穿综采用山形穿法。 – 注：山形转弯时，会出现连续浮长，因此设计时注 意基础组织的选择。
• 由两条或两条以上粗细不同的、由经（或 纬）纱浮线构成斜纹线的组织。（原组织 与加强斜纹复合） • 表示方法：分式：分子－经组织点；分母 －纬组织点；方向－箭头表示。 • 组织特点：
– R＝Rj＝Rw≥5； – R＝分子＋分母； – Sj＝Sw＝±1。
变化组织（12)
• 绘制方法：
– 首先确定组织循环经纬纱数。 – 然后在第1根经纱上按照分式的次序填绘组织 点，其余的经纱则按右斜（S=+1）或左斜 （ S=-1）填绘。
• 构作方法：以原组织的缎纹组织为基础，在单 个经（或纬）组织点四周添加单个或多个经 （或纬）组织点而成。 作用：增加交织组织点，改善可用性，减少勾 丝起毛。
•
变化组织（31)
• 图（1）为在八枚五飞的纬面加强缎纹的右侧添加一个组织点； • 图（2）为在原来单个组织点的左上方添加一个组织点而成； • 图（3）为十一枚七飞的纬面加强缎纹，在原来单个经组织点 的右上方添加三个组织点而成。若配以较大的经密，就可以获 得正面呈斜纹而反面呈经面缎纹的外观，故称为缎背华达呢。

再如：
2
1
变化纬重平（麻纱组织织物）
Ｒw＝２
Ｒj＝２＋１＝３
４、重平组织的外观及使用范围 外观：
重平组织使织物的外观呈现凸条外观效应
（经密越大，纬密越小，经纱越细，纬纱越粗，横条纹效果越明显）
经重平组织织物其外观呈现横凸条效应； 纬重平组织织物其外观呈现纵凸条效应。
使用范围： 2
1 2
变化纬重平－－麻纱织物；
2
1
2
2
经重平、变化经重平－－用于织 物的布边和毛巾织物的地组织；
2
纬重平－－用于织物的布边或一些装饰 用织物。
3.1.2 方平组织：
在平纹组织基础上，沿经纬两个方向
延长组织点而得到的。
１、表示方法： 2 方平 2
－－称２上２下方平组织 ２、经纬纱根数的确定： Ｒj＝Ｒw＝分子＋分母
３、绘图：以 2 2
４）作图：从左下角开始，按所给定的基础组织填绘 第一根经纱的沉浮规律，以Ｓj＝２求第二根经纱的 起始点，然后按分子式条件填第二根经纱的沉浮规律， 以此类推，即为所求。
１ ２ ３ ４ ５ ６ ７ ８９1０11 12 13
４ １ 例２： ４ ３ ２ ２
Ｓj＝２
１６ Ｒ j＝ ＝１６ ＝８ １６与２的最大公约数 ２
２）用改变经纬向飞数值的方法，同样可获得改变斜 纹线角度的目的。
若增大经向飞数，斜纹线的倾角 >４５°称急斜纹； 若增大纬向飞数，斜纹线的倾角 <４５°称缓斜纹。 由此可知： 角与Ｓｊ成正比，与Ｓw成反比。
即：Ｔｇ ＝
Ｓｊ Ｓｗ
如果同时考虑经纬纱的密度和经纬 向飞数对织物 表面斜纹线倾角影响
织物的变化组织
概述： 1、变化组织的构成：在原组织的基础上，变化组织 点的浮长、飞数、排列斜纹线的方向及纱线循环数 等诸因素一个或多个而得到。 2、变化组织的分类： 平纹变化组织：重平、方平、花式平纹变化组织 斜纹变化组织：加强、复合、角度、曲线、山形、 破斜纹、菱形、锯齿、芦席、螺旋斜纹、飞斜纹、 夹花斜纹、阴影斜纹等 缎纹变化组织：加强、变则、重缎、阴影缎纹等

第四章 机织物结构数学模型的建立与实现本章重点知识点：1．规则组织数学模型的推导过程； 2．各种织物组织的数学模型； 3．配色模纹图及上机图的数学模型；第一节 机织物结构概述由于设计手段的限制，以前对织物组织结构的认识一直停留意匠图的水平。

纺织品设计人员的设计工具仅仅是笔和意匠纸，因此没有必要对纺织品的组织结构进行严格的分析，也无需将它们抽象成一定的数学模型来处理。

然而，在科学技术飞速发展的今天，电子计算机技术已经深入到传统的织物结构中来，利用计算机，设计人员只需输入必要的数据，便可以迅速、准确地获得所要求的设计结果和效果。

所以，要进行纺织品的计算机辅助设计，必须对织物的组织结构进行分析，从而抽象出其数学模型，使计算机能够“认识”组织结构，帮助设计人员进行设计工作。

由此可见，织物结构的数学模型是纺织CAD 系统研究的基本问题。

织物结构设计主要包括三方面的内容。

第一是织物组织，在织物组织这一“王国”里，有无数的组织结构，而且组织本身也是千变万化的，所以这是一个重要的设计内容；第二个方面的内容是配色模纹设计，即利用组织与色纱的不同配合方式而使织物外观产生多种多样的图案效果；第三个是求上机图。

上机图是由组织图、穿综图、纹板（链）图组成（有时也包括穿筘图），这三个图之间存在一定的对应关系，知道二个图可求出第三个图。

对于织物组织，以前按照组织的复杂程度划分为三原组织、变化组织、联合组织和复杂组织。

但是，从计算机辅助设计的角度来看，以上划分就不再合适了。

因为现在寻找的是组织点运动规律的共性，而不是其难易程度，看一个例子，如图4-1所示。

（a ）平纹组织图 （b ）22 斜纹组织图 （c ）芦席斜纹组织图图4-1 组织点运动规律示意图图（b ）为22 斜纹，按以前的划分应为加强斜纹，属于变化组织。

但是从数学角度来看，它与图（a ）11 平纹没有根本不同只不过是组织点参数的值不一样，前者为2，后者为1。

它们在各自的完整循环中，保持了组织点运动规律不变，飞数不变，而且组织循环纱线数的计算方法也相同。

（急斜纹、缓斜纹）、山形斜纹和破斜纹等。
24
加强斜纹
加强斜纹：是在斜纹组织中的单个组织点旁沿经或纬 向延长形成多个连续的组织点，使组织中没有单个组织点 的斜纹组织。
25
加强斜纹的表示方法
用分式符号与斜向表示。 如： 斜向
A、B分别为第一根经纱上的经、纬组织点个数。
26
加强斜纹的组织循环纱线数
RJ ＝Rw ≥ 4 ，Rj ＝RW ＝A＋B 如： Rj ＝RW ＝A＋B＝5
Rj＝10，RW＝2
13
纬重平组织外观效果
（1）纬重平组织织物的外观效果为纵条纹效果。 （2）若用两种不同颜色的纬线1：1投纬，则形成两 种不同色的纵条纹效果。
14
方平组织
方平组织：是以平纹组织为基础，沿经、纬两个方 向同时延长组织点而成的组织。
15
方平组织的表示方式
用分式符号表示： 方平，读作A上B下方平 方平 A1－An、 B1－Bn分别为第一根经（纬）纱上的经、纬
纬组织点个数。
11
纬重平组织循环纱线数
Rj ＝（A1+A2+A3+……+An）＋（B1+B2+B3+……+Bn） RW ＝2 如： 变化纬重平
Rj＝10，RW＝2
12
纬重平组织图
（1）确定Rj、RW，
（2）第一根纬线上按分式表达式的规律点上组织点， （3）第二根纬线上的组织点与第一根纬线相反。 如： 纬重平
绘作
纬重平组织的组织图。
22
练习
绘作 绘作 绘作 方平组织的组织图； 方平组织的组织图； 方平组织的组织图； ，纬纱交织规律为
绘作经纱交织规律为
的变化方平组织的组织图。

29
团队建设过程和方法
团队建设过程
包括形成期、震荡期、规范期、 成熟期等阶段，每个阶段都有不
同的特点和任务。
团队建设方法
可以采用目标管理法、情境模拟 法、角色扮演法等方法，促进团
队成员之间的沟通和协作。
团队角色定位
团队成员在团队中扮演不同的角 色，如领导者、执行者、创新者 等，合理的角色定位有助于提高
升，员工满意度和工作积极性也得到了增强。
31
THANKS
感谢观看
2024/1/26
32
价值观冲突
因价值观、信仰等差异引发的冲突， 可通过教育培训、文化交流等途径增 进相互理解。
2024/1/26
关系冲突
涉及人际关系、个人情感等方面的冲 突，需要采取调解、协商等方式，促 进双方和解。
解决策略
在处理冲突时，可运用妥协、折中、 第三方介入等方法，寻求双方都能接 受的解决方案。同时，建立预防机制 ，减少冲突发生的可能性。
22
案例分析：某企业成功实施组织变革
案例背景介绍
某企业在面临市场竞争压力和内部管理问题时， 决定实施组织变革。
变革成果展示
经过一段时间的变革实施，该企业实现了业绩的 显著提升，员工满意度和忠诚度也得到了提高， 组织整体竞争力得到了增强。
2024/1/26
变革过程描述
该企业通过制定详细的变革计划，调整组织结构 ，优化管理流程，加强员工培训等措施，逐步推 进变革。
团队整体绩效。
2024/1/26
30
案例分析：某企业高效团队建设实践
2024/1/26
案例背景
01
某企业在市场竞争中面临压力，需要通过团队建设提高组织绩
效。
团队建设措施

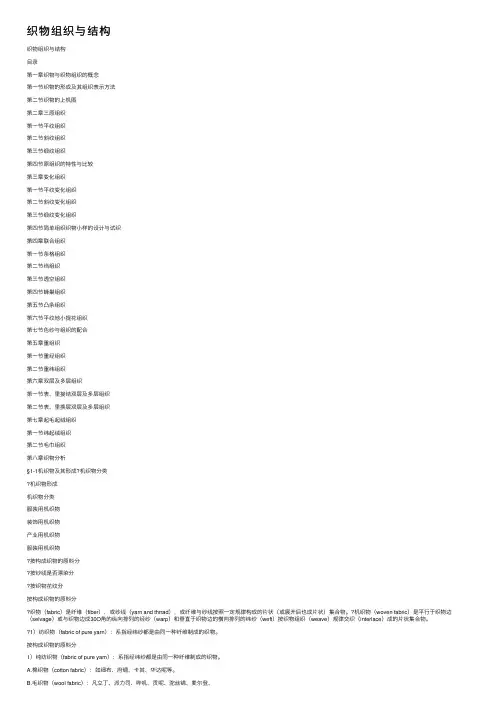

织物组织与结构织物组织与结构⽬录第⼀章织物与织物组织的概念第⼀节织物的形成及其组织表⽰⽅法第⼆节织物的上机图第⼆章三原组织第⼀节平纹组织第⼆节斜纹组织第三节缎纹组织第四节原组织的特性与⽐较第三章变化组织第⼀节平纹变化组织第⼆节斜纹变化组织第三节缎纹变化组织第四节简单组织织物⼩样的设计与试织第四章联合组织第⼀节条格组织第⼆节绉组织第三节透空组织第四节蜂巢组织第五节凸条组织第六节平纹地⼩提花组织第七节⾊纱与组织的配合第五章重组织第⼀节重经组织第⼆节重纬组织第六章双层及多层组织第⼀节表、⾥接结双层及多层组织第⼆节表、⾥换层双层及多层组织第七章起⽑起绒组织第⼀节纬起绒组织第⼆节⽑⼱组织第⼋章织物分析§1-1机织物及其形成?机织物分类机织物形成机织物分类服装⽤机织物装饰⽤机织物产业⽤机织物服装⽤机织物按构成织物的原料分按纱线是否漂染分按织物花纹分按构成织物的原料分织物（fabric）是纤维（fiber），或纱线（yarn and thrrad），或纤维与纱线按照⼀定规律构成的⽚状（或展开后也成⽚状）集合物。

?机织物（woven fabric）是平⾏于织物边（selvage）或与织物边成30O⾓的纵向排列的经纱（warp）和垂直于织物边的横向排列的纬纱（weft）按织物组织（weave）规律交织（interlace）成的⽚状集合物。

1）纺织物（fabric of pure yarn）：系指经纬纱都是由同⼀种纤维制成的织物。

按构成织物的原料分1）纯纺织物（fabric of pure yarn）：系指经纬纱都是由同⼀种纤维制成的织物。

A.棉织物（cotton fabric）：如细布、府绸、卡其、华达呢等。

B.⽑织物（wool fabric）：凡⽴丁、派⼒司、哔叽、贡呢、驼丝锦、麦尔登、⼥式呢等。

C.丝织物（filament yarn fabric）：由蚕丝、柞蚕丝、⼈造丝、化学纤维等长丝织物。

如电⼒纺、双绉、乔其纱、塔夫绸、桑波绫、天⾹绢、美丽绸等等。

左右底片翻转
• （六）破斜纹
– 1. 经破斜纹
二、斜纹变化组织
a. 确定组织循环：
Rj=2Kj； Rw=基础组织的组织循环纬纱数； b. 填绘第1根到第Kj根经纱； c. 第Kj+1根与第Kj根底片翻转， 且按Sj反向填绘完毕。
• （六）破斜纹
– 2. 四枚破斜纹
二、斜纹变化组织
四枚不规则缎纹
• （三）角度斜纹
– 5. 急斜纹的应用 ➢ 棉织物中： – 粗服呢 – 克罗丁，等 ➢ 精纺毛织物： – 礼服呢 – 马裤呢 – 巧克丁，等。
二、斜纹变化组织
二、斜纹变化组织
• （三）角度斜纹
– 6. 缓斜纹的绘图： ➢ 计算Rj、Rw；
Rj 基础组织的组织循环经纱数
基础组织的组织循环纬纱数 Rw 基础组织的组织循环纬纱数与Sw的最大公约数
一、平纹变化组织
• （二）方平组织
– 3.花式变化方平组织：没有规律性，不能按照变化方平组织的画 法来绘制。具体要根据织物的要求和上机条件来设计。
仿麻效应
一、平纹变化组织
• （三）平纹变化组织的上机
– 经重平及变化经重平：顺穿、飞穿； – 纬重平及变化纬重平：顺穿、照图穿； – 方平及变化方平：照图穿、飞穿或顺穿。
– 3. 同时考虑密度、飞数对斜纹线 角度的影响：
tan Pj S j
Pw Sw
二、斜纹变化组织
• （三）角度斜纹
– 4. 急斜纹的绘图
➢ 计算Rj、Rw；
基础组织的组织循环经纱数
Rj
基础组织的组织循环经纱数与S
的最大公约数
j
Rw 基础组织的组织循环纬纱数
➢ 画出组织图范围； ➢ 按分式填绘第一根经纱； ➢ 按照Sj绘完所有经纱。

针对织带行业出版的织带图书籍,可满足在职员工在业余时间学习升造的愿望,进一步繁荣了织带行业文化市场,将让更多的人们分享织带行业丰硕的果实近年来织带行业从业人员的短缺一直困扰着织带企业的发展,其中又以织带挡车工的短缺尤为严重,不少织带企业也为此绞尽脑汁,并付出了沉重的代价落到实处,培养属于企业自己的新员工迫在眉睫,引导树立起他们的价值观,不断地注入自己企业的文化理念,才会让每一位员工有真正的归属感、幸运感和成就感,也只有这样,才能从根本上缓解人员短缺与企业发展这一深刻的矛盾;织带工艺与织带机实践基础一书对织带常用工艺和织带机的日常操作调试等进行了全面系统的讲解,适合企业培养新的技术骨干,优化企业内部技术结构等非常有利;织带工艺与织带机实践基础目录第一章高速无梭织带机的认识第一节高速无梭织带机的认识一、高速无梭织带机常用技术参数二、高速无梭织带机工作原理三、高速无梭织带机经纬纱线走向分布第二节高速无梭织带机的操作一、安装调试与操作概述1、织带机的安装2、织带机的调试二、主传动部分调试三、织带机电控箱与断纱自停灵敏度检查四、开口部分及纬针钢筘行程时间的调试五、钩针的调整六、经线的穿法及送经张力调节七、纬线的穿法及送纬张力调节八、纬密调整九、送纬线齿轮调整十、织带机电路原理十一、花链片的认识与操作1、花链片的各种型号2、花链片的排法3、花链片的安装十二、织带机棕丝片的安装十三、纬针、钩针及钢筘部位的调整第三节整经机一、整经机工作原理二、整经机的简单操作第二章梭织物基本特性第一节梭织物与针织物的区别一、梭织物与针织物的区别第二节梭织物基本特性一、概述第三章组织第一节组织一、组织二、组织的分类三、组织的变化第二节织带机常用组织一、1/1平纹组织1、1/1平纹组织2、1/1包心组织3、1/1缝线组织二、2/2组织1、2/2平纹组织2、2/2斜纹组织三、3/1组织1、3/1平纹组织2、3/1斜纹组织3、3/1变化组织四、4/1组织1、4/1单面缎纹组织2、4/1双面缎纹组织五、5/1组织1、5/1平纹组织2、5/1斜纹组织3、5/1变化组织六、6/2组织1、6/2平纹组织七、7/1组织1、7/1平纹组织2、7/1斜纹空心组织八、其它组织第四章织带工艺第一节概述第二节手工工艺绘图一、手工工艺绘图顺序二、手工工艺绘图方法第三节电脑工艺绘图一、电脑工艺绘图方法二、群艺织带打版软件介绍1、安装群艺织带打版软件2、群艺软件常用功能说明3、群艺软件操作流程4、实例讲解群艺软件操作1-1、 3/1有规律平纹组织配对方法1-2、 3/1无规律平纹组织配对方法1-3、3/1斜纹花纹无组织配对方法1-4、3/1斜纹花纹有组织配对方法1-5、5/1斜纹花纹无组织配对方法1-6、5/1斜纹花纹有组织配对方法1-7、其它常用组织配对方法5、打版操作第五章械提花织带机实践操作第一节机械提花织带机工作原理一、机械提花机的分类二、机械提花机龙头工作原理第二节机械提花机龙头的调试第三节机械提花机龙头的维修第六章电脑提花织带机实践操作第一节电脑提花织带机工作原理一、法国STAUBLI电磁阀二、英国BONAS电磁阀第二节电脑提花机控制面板操作说明一、广野电脑提花机控制面板操作说明二、奔腾电脑提花机控制面板操作说明1、东莞奔腾电脑提花机控制面板操作说明2、广州奔腾电脑提花机控制面板操作说明三、溢泰电脑提花机控制面板操作说明四、飞鸿电脑提花机控制面板操作说明五、宋和宋电脑提花机控制面板操作说明六、缪勒电脑提花机控制面板操作说明七、祥兴电脑提花机控制面板操作说明八、科光电脑提花机控制面板操作说明第七章织带成本核算及订单生产管理第一节织带织物的特点第二节织带成本的计算方法第三节织带厂订单的管理流程1、步骤图2、织带工艺单第八章无梭织带机常用零件。

4. 上机
• 穿综：顺穿； • 穿筘：2－4入/筘。 • 经面缎纹宜采用反织，以节省动力。
PPT文档演模板
织物组织结构 WovenFabricStructures
五．平均浮长
1. 浮长：一个系统的纱线连续地浮在另一个系 统的纱线上的根数（用组织点数表示）。反 映了组织的松紧情况。
2. 平均浮长：指组织循环纱线数与一根纱线在 组织循环内交错次数的比值。
Fj=Rw/tj；Fw=Rj/tw 式中：Fj（Fw）——经（纬）向平均浮长
tj（tw）——经（纬）纱的交错次数 • 平均浮长的工艺意义：
2. 分类：
• 平纹（Plain weaves）、斜纹（Twill weaves）、 缎纹（Satin（Sateen） weaves）
• 称上述三种组织为三原组织，是各种abricStructures
二．平纹组织
1. 组织参数：
• Rj＝Rw＝2 • Sj＝Sw＝±1
– 可从织物组织、经纱密度、经纱性质和操作几 个方面综合考虑。
– 操作便利的穿综方法可提高劳动生产率和减少 穿错的可能性。
PPT文档演模板
织物组织结构 WovenFabricStructures
4. 纹板图（提综图）
• 控制综框运动规律的图解（每次引纬时综框升 降的次序）
• 每一纵行代表一页综框：纹板图纵行数＝综页数
常用织物：平布－2入；府绸－4入；Rj＝4斜纹－4入
– 每筘穿入数应尽可能等于其组织循环经纱数或 是它的约数或倍数。
– 边纱的穿入要增加，以保证后续加工之需。
– 不同规格织物依靠筘号和每筘经纱穿入数来控 制经密和幅宽。
• 筘号：单位长度内的筘齿数，公制：/10cm；英制：/2inch。

第一节 平纹组织
平纹组织是所有织物组织中最简单的一种，
单起平纹是指起始点为经组织点的平纹：
双起平纹是指起始点为纬组织点的平纹：
平纹组织表示：1/1 平纹组织纱线在织物中的交织最频繁，屈曲最多，能使织物挺括、 坚牢
平纹的花型效果
相同经纬向排花：经向1根黑色纱线、1根灰色纱线排列 纬向1根黑色纱线、1根灰色纱线排列 对应的布面效果
2 2↖ 13
3 1↗ 31
4 1 1↗的花型效果图 141
三、经山形斜纹、纬山形斜纹
以原组织斜纹为基础，然后变化斜纹组织中斜纹线的方向，使
斜纹线的方向一半向左，一半向右所构成的组织，称为山形斜纹
组织。
经山形斜纹：改变经向飞数的正、负符号，使山形斜纹的山峰
指向经纱方向的组织，称为经山形斜纹。
纬山形斜纹：改变纬向飞数的正、负符号，使山形斜纹的山峰
经破斜纹，段界与纬纱平行的称为纬破斜纹。
经破斜纹
纬破斜纹
4/4经破斜纹的花型效果
五、菱形斜纹
把经山形斜纹和纬山形斜纹组合起来（或把经破斜纹和纬破 斜纹组合起来），在组织循环中使斜纹线构成菱形图案的组织， 称为菱形斜纹组织
第三节 缎纹变化组织
缎纹变化组织多数采用增加经（纬）组织点、变化组织点 飞数或延长组织点的方法构成的。 分类： 1、加强缎纹：加强缎纹是以原组织的缎纹组织为基础，在 其单个经（纬）组织点四周添加单个或多个经（纬）组织点 而成。
返回目录
第三章 变化组织
变化组织是以原组织为基础，加以变化（如改变组织点的 浮长、飞数、斜纹线的方向等）而获得各种不同的组织。
变化组织分为三类：
1、平纹变化组织 包括重平组织、方平组织等；
2、斜纹变化组织 包括加强斜纹、复合斜纹、角度斜 纹、曲线斜纹、山形斜纹、破斜纹、菱形斜纹、锯齿形斜纹 、芦席斜纹等；

以复合斜纹为基础组织，按下列经向飞数的变化顺序绘制的 经曲线斜纹。 Sj=2、2、2、1、1、1、1、0、1、0、0、1、0、0、0、1、 0、0、1、0、1、1、1、2、2、2、2。
经曲线斜纹的作图方法也是首先确定组织循环纱线数，组 织循环经纱数Rj=变化的经向飞数Sj的个数，组织循环纬 纱数Rw=基础组织循环纱线数。然后在第1根经纱上按照 基础组织填绘组织点，其余各根经纱依次按照规定的飞数 Sj逐根填绘即可。 制织经曲线斜纹，可采用照图穿法，综页数等于基础组织 所需的综页数。 纬曲线斜纹的作图方法与经曲线斜纹相似。 曲线斜纹组织常用于制织装饰织物及服用织物等。
（一）经山形斜纹 以斜纹线方向改变前的第1及Kj根经纱作为对称轴，在它 左右对称位置的经纱，其组织点浮沉规律相同。由此可得 出构图方法。 1.经山形斜纹的组织循环为：组织循环经纱数Rj=2Kj-2； 组织循环纬纱数Rw=基础组织的组织循环纱线数。 2.在第1根到第Kj根经纱按顺序填绘基础组织。 3.从第（Kj+1）根经纱开始，按与基础组织的Sj符号相反 的方向填绘组织点。
在制织经山形斜纹织物时，采用山形穿法，所用综页的数 目取决于基础组织的组织循环经纱数可斜坡长度Kj（当Kj 小于基础组织的组织循环经纱数时）。 在经山形斜纹中，不同方向的斜纹线长度相同，即Kj值不 变。如果在一个组织循环中改变Kj值，使斜纹线长短不同， 就得到了变化经山形斜纹组织。 经山形斜纹组织应用较广泛，常在棉织物中的人字呢、床 单布，毛织物中的大衣呢、女式呢、花呢中采用。
五、山形斜纹 山形斜纹是以斜纹组织为基础组织，然后变化斜纹线的方 向或变化飞数符号，使所得山形斜纹的方向一半向右斜， 一半向左斜。用这种组织织出的织物纹路与山形相似。 山形斜纹可按山峰指向的不同，分为经山形斜纹和纬山形 斜纹两种。如所得山形斜纹的山峰指向经纱方向，称为经 山形斜纹；如山峰指向经纱方向，则为纬山形斜纹。经山 形斜纹的Sw=+1，而斜纹线右斜的一侧Sj=+1，斜纹线左 斜的一侧Sj=-1。纬山形斜纹的Sj=+1，而斜纹线右斜的一 侧Sw=+1，斜纹线左斜的一侧Sw=-1。

习题及思考题第一章1．试分别说明织物、织物结构、织物组织的含义。

2．试分别说明组织点(浮点)、经组织点(经浮点)、纬组织点(纬浮点)的含义。

3．试说明组织循环(完全组织)的含义。

4．试分别说明经纱循环数Rj 与纬纱循环数Rw的含义。

5．试分别说明同面组织、经面组织、纬面组织、异面组织的含义。

6．试说明织物中经纬纱交叉与交织的区别。

第二章1．说明上机图的内容及其排列的位置。

2．穿综应遵循什么原则？有那些常用的穿综方法？这些穿综方法分别适用于什么场合？3．为什么经纱密度大时不能采用顺穿法穿综？4．上机图的四个图中，每个图的纵横行各代表什么？除穿筘图外，其余三图，已知两图能求出第三图吗？请举例说明。

5．相同的组织，如果采用不同的穿综方法，其上机图上的纹板图是否相同？请举例说明。

6．试述织物分析的步骤及方法。

7．找一块色织物，鉴别其正反面，确定布样的经纬向，用照布镜测定布样的经纬纱密度，并分析织物的组织结构画出其组织图及色纱的配合。

8．综框的作用是什么?什么叫复列式综框?为什么要采用复列式综框?9．为了使织造顺利进行，每页综上的综丝密度有一定限制，一般综框上每厘米内综丝数不宜大于多少根?10．一般多臂机最多能用几片综，比较常用的为几片综?11．钢筘的作用是什么?筘号的含义是什么?12．穿筘图中的每筘齿穿入数一般与什么有关，怎样确定穿入数?13．什么是空筘?空筘的表示方法有哪些?14．试说明穿综图、穿筘图的表示方法。

15．试说明纹板图两种绘制方法各有何特点。

16．相同组织如果采用不同的穿综方法，其纹板图是否相同，为什么? 试举例说明。

17．试作平纹组织的高支府绸织物的上机图，用综数分别为：(1)4片；(2)6片；(3)8片。

18．已知组织图如题图2-1，试完成上机图，并说明所采用的穿综方法的原因。

题图2-119．如题图2-2，已知穿综图为(a)，纹板图为(b)、(c)、(d)、(e)，分别求组织图。

题图2-220．如题图2-3，已知穿综图、纹板图［(a)～(f)］，求组织图。

纱线数的整数倍，并不小于R固的两倍，使其具有 一定的宽度，凸纹明显。 • 基础组织常用4/4重平、6/6重平、8/8重平； • 固结组织常用平纹、三枚斜纹、四枚斜纹。
例：6/6纬重平和平纹联合成的纵凸条。
②确定排列比1：1或2:2。 ③计算组织循环纱线数： ④画基础组织，在浮长线处填绘固结组织
横凸条组织：以6/6经重平为基础组织，平纹 为固结组织（平纹填在经组织点处） Rj=Rj基×Rj固 =2×2=4 Rw=基础组织（重平）纱线循环数=12
4、画图 （1）确定基础组织每条的宽度、织物密度。 （2）条纹组织组织循环纱线数的确定 Rj=各个条组织的经纱数之和
每条的根数=条的宽度×单位长度内的根数 Rw=各基础组织循环纬纱数的最小公倍数 （3）绘制组织图，注意起止点，调整Rj。
例：组织采用2/2方平组织与2/2↗联合，每条宽度 2cm，经密Pj=260根/10cm. 计算每条根数：2×（260/10）=52根 考虑到界限分明，调整纱线数： 方平用4×13=52根； 斜纹用4×12+3=51根
拢，从织物正面看有两种情况：
（3）因为经、纬浮长线是 逐渐过渡到平纹组织， 因此凹凸程度也是逐 渐过渡并形成蜂巢状。
四、简单组织作图
步骤： ①以选定的纬面斜纹组织为基础画菱形斜纹。
如1/4斜纹， Kj=Kw=5,画菱形斜纹。
②于菱形斜纹所构成的四部分中相对顶的部分 （上下或左右）填经组织点，使与菱形斜纹 的斜纹线空一个纬组织点。
四、简单网目组织的作图方法
• 以平纹组织为地组织，经网目组织的作图 方法为：
• 在紧的地部组织（平纹）将平纹的某几根 经纱增加经组织点变成网目经，某几根纬 纱减少经组织点变成牵引纬。
• 注意：若选偶数序号的经纱为网目经，则 选奇数序号的纬纱为牵引纬。
