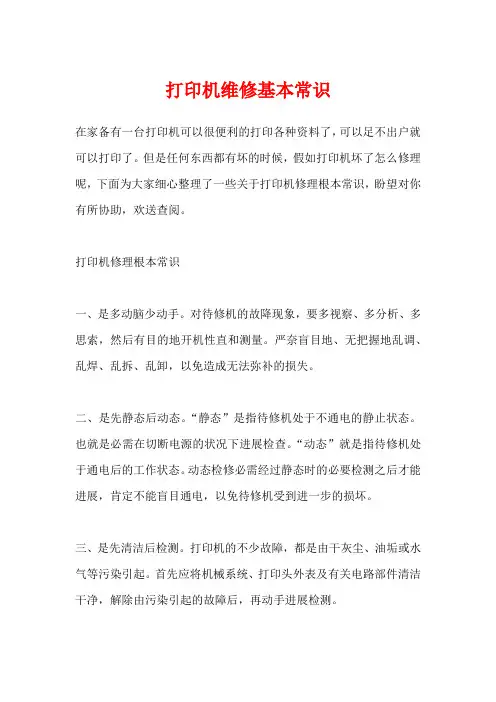

打印机维修基本常识在家备有一台打印机可以很便利的打印各种资料了，可以足不出户就可以打印了。

但是任何东西都有坏的时候，假如打印机坏了怎么修理呢，下面为大家细心整理了一些关于打印机修理根本常识，盼望对你有所协助，欢送查阅。

打印机修理根本常识一、是多动脑少动手。

对待修机的故降现象，要多视察、多分析、多思索，然后有目的地开机性直和测量。

严奈盲目地、无把握地乱调、乱焊、乱拆、乱卸，以免造成无法弥补的损失。

二、是先静态后动态。

“静态”是指待修机处于不通电的静止状态。

也就是必需在切断电源的状况下进展检查。

“动态”就是指待修机处于通电后的工作状态。

动态检修必需经过静态时的必要检测之后才能进展，肯定不能盲目通电，以免待修机受到进一步的损坏。

三、是先清洁后检测。

打印机的不少故障，都是由干灰尘、油垢或水气等污染引起。

首先应将机械系统、打印头外表及有关电路部件清洁干净，解除由污染引起的故障后，再动手进展检测。

四、是先机外后机内。

打印机的机内故障，都有其外部表现。

不网的外部表现反响出相应的内部元器件的故障。

诊断和检查故障时，要先从机外起先，逐步向内部学入。

五、是先机械后电气。

打印机的自动化程度高、爱护功能齐全，机械系统的故障往往干脆影晌到某局部电路进入正常的工作状态，或使整机处于自动断电爱护停机状态，因此在检查故障时，应当先检查饥械部件，待机械系统运转正常之后，再检查电气部件。

六、是先电源后负载。

电源系统是整机的能量供应中心，负载的许多故联往往是其电源供电不畅通所致。

因此，在检查故障时，应首先检查电源电路，确认供电无异样后，再进展各功能电路的检查。

七、是先简洁后困难。

修理实践说明，引起打印机的故障缘由较多，但简洁故障占绝大多数，同时由几个缘由引起故障的状况较少。

因此，当接到待修机后，首先要检查可能引发故障中那些最干脆、最简洁的故障缘由，如不能解除故障，再检查一些较困难的或一些间接的缘由。

八、是先主要后次要。

在待修打印机中，故障对整机功能的影响程度确定了故障的主次性。

任务2 针式打印机故障分析和处理
(5)检查打印机的联机打印功能，接好打印机的连接电缆(断电 情况下连接)，打开主机和打印机电源开关，待主机启动后，调用 文档进行打印，如果打印正常，则联机正确；
(6)如果联机打印不正确，则可以用替换法确定故障是在主机的 打印机接口还是在打印机本身或打印机电缆故障或驱动程序不对。
任务1 针式打印机的基本结构及工作原理
(2)走纸机构是使打印纸自动换行的机构。它以走纸步进电机为动 力，通过走纸机构使打印纸按照规定的节拍向前或向后移动(打印时 只能向前)。走纸机构由走纸电机、传动齿轮、链轮走纸器和摩擦胶 辊等组成。24针打印机的步进电机旋转—步(3.5°)，使纸移动1/120 英寸。走纸机构与字车机构的配合情况是：字车机构运动时，走纸机 构不动，打完一行后，再走纸。
任务1 针式打印机的基本结构及工作原理
信号名称
计算机打 打印机 印机接口 插座
信号名称
计算机打 打印机 印机接口 插座
选通 STROBE
1
数据位0 DATA0
2Hale Waihona Puke 数据位1 DATA13
数据位2 DATA2
4
数据位3 DATA3
5
数据位4 DATA4
6
数据位5 DATA5
7
数据位6 DATA6
8
数据位7 DATA7
3）操作面板 操作面板置于打印机外壳上，是为用户操作打印机而设置的。 操作面板上主要有若干按钮开关和若干指示灯，各种打印机所设 置的按钮开关和指示灯的数量及功能不一，但至少应有联机/脱 机键、换行键、换页键、电源指示灯、纸尽指示灯和联机/脱机 指示灯等，一般情况下每一个开关有两个以上的作用。 有些打印机可利用操作面板上的功能键设定打印机开机后的状 态。如开机时的打印功能和方式、国际字符集、行距、页长、高 速或高密度打印方式等。

打印机维修通用资料培训打印机维修通用资料培训主要包括打印机的工作原理、常见故障和维修方法等内容。

这些知识可以帮助维修人员更好地了解打印机的结构和原理，从而提高维修效率和质量。

1. 打印机的工作原理打印机通常由打印头、墨盒（或者碳粉盒）、传动系统、电路板等部件组成。

打印头负责将墨水或者碳粉喷射到纸张上，形成图案或者文字。

墨盒或者碳粉盒则存放着墨水或者碳粉，提供打印所需的颜料。

传动系统负责控制纸张的移动和打印头的移动，保证打印的准确和稳定。

电路板则是打印机的“大脑”，负责控制整个打印过程。

2. 常见故障（1）打印质量问题：比如打印出现模糊、颜色偏差、漏墨等问题。

这些问题通常是由于打印头堵塞、墨盒干涸、墨水或者碳粉不均匀等原因引起的。

（2）纸张进纸问题：比如出现纸张卡纸、偏斜、双张进纸等问题。

这些问题通常是由于传动系统故障、传感器故障等原因引起的。

（3）机械故障：比如打印头卡死、传动系统断裂等问题。

这些问题通常是由于长时间使用或者外部损坏引起的。

3. 维修方法（1）清洁打印头：使用专用的清洁液和棉签清洁打印头，保证墨水流畅。

（2）更换墨盒或者碳粉盒：定期更换墨盒或者碳粉盒，保证打印质量。

（3）清洁传动系统：清洁传动系统和润滑轴承，保证纸张的顺利进纸。

（4）维修电路板：检查和更换损坏的电路元件，保证打印机正常工作。

（5）调试和校准：调试和校准打印机的各个部件，保证打印机的性能稳定。

通过以上培训资料，维修人员可以更好地掌握打印机的结构和原理，熟练掌握打印机的维修方法，提高维修效率和质量。

同时，维修人员还需要具备一定的沟通能力和服务意识，与客户保持良好的沟通，及时解决客户的问题，提供优质的维修服务。

希望通过培训，打印机维修人员能够成为一支技术过硬、服务周到的维修团队，为用户提供更好的打印体验。

4. 远程无线打印机故障维修随着科技的不断发展，现代打印机功能越来越多样化，智能化技术的应用也越来越广泛。

其中，远程无线打印机成为了现代办公环境中极为常见的设备之一。

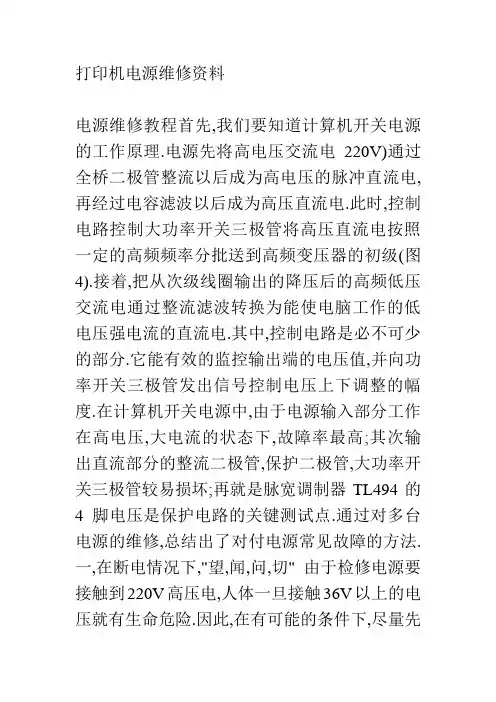

打印机电源维修资料电源维修教程首先,我们要知道计算机开关电源的工作原理.电源先将高电压交流电220V)通过全桥二极管整流以后成为高电压的脉冲直流电,再经过电容滤波以后成为高压直流电.此时,控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级(图4).接着,把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电.其中,控制电路是必不可少的部分.它能有效的监控输出端的电压值,并向功率开关三极管发出信号控制电压上下调整的幅度.在计算机开关电源中,由于电源输入部分工作在高电压,大电流的状态下,故障率最高;其次输出直流部分的整流二极管,保护二极管,大功率开关三极管较易损坏;再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点.通过对多台电源的维修,总结出了对付电源常见故障的方法. 一,在断电情况下,"望,闻,问,切" 由于检修电源要接触到220V高压电,人体一旦接触36V以上的电压就有生命危险.因此,在有可能的条件下,尽量先检查一下在断电状态下有无明显的短路,元器件损坏故障.首先,打开电源的外壳,检查保险丝(图5)是否熔断,再观察电源的内部情况,如果发现电源的PCB板上元件破裂,则应重点检查此元件,一般来讲这是出现故障的主要原因;闻一下电源内部是否有糊味,检查是否有烧焦的元器件;问一下电源损坏的经过,是否对电源进行违规的操作,这一点对于维修任何设备都是必须的.在初步检查以后,还要对电源进行更深入地检测.用万用表测量AC电源线两端的正反向电阻及电容器充电情况,如果电阻值过低,说明电源内部存在短路,正常时其阻值应能达到100千欧以上;电容器应能够充放电,如果损坏,则表现为AC电源线两端阻值低,呈短路状态,否则可能是开关三极管VT1,VT2击穿.然后检查直流输出部分.脱开负载,分别测量各组输出端的对地电阻,正常时,表针应有电容器充放电摆动,最后指示的应为该路的泄放电阻的阻值.否则多数是整流二极管反向击穿所致. 二,加电检测在通过上述检查后,就可通电测试.这时候才是关键所在,需要有一定的经验,电子基础及维修技巧.一般来讲应重点检查一下电源的输入端,开关三极管,电源保护电路以及电源的输出电压电流等.如果电源启动一下就停止,则该电源处于保护状态下,可直接测量TL494的4脚电压,正常值应为0.4V以下,若测得电压值为+4V以上,则说明电源的处于保护状态下,应重点检查产生保护的原因.由于接触到高电压,建议没有电子基础的朋友要小心操作. 三,常见故障 1.保险丝熔断一般情况下,保险丝熔断说明电源的内部线路有问题.由于电源工作在高电压,大电流的状态下,电网电压的波动,浪涌都会引起电源内电流瞬间增大而使保险丝熔断.重点应检查电源输入端的整流二极管,高压滤波电解电容,逆变功率开关管等,检查一下这些元器件有无击穿,开路,损坏等.如果确实是保险丝熔断,应该首先查看电路板上的各个元件,看这些元件的外表有没有被烧糊,有没有电解液溢出.如果没有发现上述情况,则用万用表进行测量,如果测量出来两个大功率开关管e, c极间的阻值小于100kΩ,说明开关管损坏.其次测量输入端的电阻值,若小于200kΩ,说明后端有局部短路现象. 2.无直流电压输出或电压输出不稳定如果保险丝是完好的,可是在有负载情况下,各级直流电压无输出.这种情况主要是以下原因造成的:电源中出现开路,短路现象,过压,过流保护电路出现故障,振荡电路没有工作,电源负载过重,高频整流滤波电路中整流二极管被击穿,滤波电容漏电等.这时,首先用万用表测量系统板+5V电源的对地电阻,若大于0.8Ω,则说明电路板无短路现象;然后将电脑中不必要的硬件暂时拆除,如硬盘,光盘驱动器等,只留下主板,电源,蜂鸣器,然后再测量各输出端的直流电压,如果这时输出为零,则可以肯定是电源的控制电路出了故障. 3.电源负载能力差电源负开能力差是一个常见的故障,一般都是出现在老式或是工作时间长的电源中,主要原因是各元器件老化,开关三极管的工作不稳定,没有及时进行散热等.应重点检查稳压二极管是否发热漏电,整流二极管损坏,高压滤波电容损坏,晶体管工作点未选择好等. 4,通电无电压输出,电源内发出吱吱声. 这是电源过载或无负载的典型特征.先仔细检查各个元件,重点检查整流二极管,开关管等.经过仔细检查,发现一个整流二极管1N4001的表面已烧黑,而且电路板也给烧黑了.找同型号的二极管换下,用万用表一量果然是击穿的.接上电源,可风扇不转,吱吱声依然.用万用表量+12V输出只有+0.2V,+5V只有0.1V.这说明元件被击穿时电源启动自保护.测量初级和次级开关管,发现初级开关管中有一个已损坏,用相同型号的开关管换上,故障排除,一切正常. 5,没有吱吱声,上一个保险丝就烧一个保险丝. 由于保险丝不断地熔断,搜索范围就缩小了.可能性只有3个:1,整流桥击穿;2,大电解电容击穿;3,初级开关管击穿.电源的整流桥一般是分立的四个整流二极管,或是将四个二极管固化在一起.将整流桥拆下一量是正常的.大电解电容拆下测试后也正常,注意焊回时要注意正负极.最后的可能就只剩开关管了.这个电源的初级只有一个大功率的开关管.拆下一量果然击穿,找同型号开关管换上,问题解决. 其实,维修电源并不难,一般电源损坏都可以归结为保险丝熔断,整流二极管损坏,滤波电容开路或击穿,开关三极管击穿以及电源自保护等,因开关电源的电路较简单,故障类型少,很容易判断出故障位置.只要有足够的电子基础知识,多看看相关报刊,多动动手,平时注意经验的积累,电源故障是可以轻松检修的. 第 1 页共19 页开关电源一.开关电源的工作原理(以LQ-1600K3 电源为例) +5V +35V cpu 20 AC 输入sw 1. 滤波电路交流输入经滤波电路整形进入全桥整流.滤波电路减小了外部噪声和打印机内部所产生的噪声.滤波器中使用的线圈和电容的作用是抑制交流电中的毛刺脉冲,使噪声干扰降低到最小从而得到一个较平滑的正弦波.C3,C4 电容接于地是为了防止电源中窜入高脉冲损坏电路. 经全桥整流和电容滤波形成300 多伏的准直流电压. 2. 开关电路开关电路使用环形阻塞转换器式交流输入开关电源电路.具有元件少,变压器小的特点, 场效应管Q1 既是开关管又是振荡管,振荡周期由电阻R11 和C13 的充放电时间常数所决定. 电路的工作过程是导通饱和→截止→导通饱和,周而复始地进行下去.其工作过程如下: 全波整流整形电路整形电路+5V 调整电路+5V 稳压控制电路+5V 过压保护电路光电耦器+35V 过载检测电路+35V 稳压控制电路+35V 过压保护电路+5V 过压保护电路+35V 过流保护电路开关电路滤波电路光电耦合器 a. 导通饱和阶段电源接通,交流220V 经过滤波,整流,平滑输出直流电压300V,由启动电阻R10,R31 接至振荡管Q1 的栅极上,产生栅压Vgs,在Q1 的漏极上产生漏极电流Id,从小到大.在变压器T1 上线圈T15—12 内产生一个力图阻止Id 增大的自感电动势,极性为上正下负,同时在T10—9 中感应出一个感应电动势其极性也为上正下负,由于C13 两端电压不能突变,因此T10—9 线圈中产生的感应电势不能立即充电, 通过R11,C13 加至Q1 的栅极,使栅极电位提高,Q1 漏极电流更加增大,又通过T10—9 使Q1 栅极电位更加提高,从而使漏极电流增大更快,这种连锁的正反馈使Q1 进入饱和状态. b. 从饱和到截止阶段由于Q1 导通饱和后,T10—9 感应电动势通过R11,R19 向C13 充电,充电方向从T10—9 的10 端经R11,C13,R19,于是C13 被充电,电压为右正左负,随着充电的进行,C13 右端电位逐渐升高,左端电位随着降低,经过一段时间,当C13 左端电位低到一定数值时,Q1 的栅压开始减小,漏极电流Id 也随之减小,由于线圈有抵制电流变化的特性,T15—12 线圈中就产生一个力图阻止漏极电流减小的自感电动势,它的极性和刚才的相反,是上负下正,并且在线圈T10—9 中感应出一个上负下正的感应电动势,它的负端通过R11,C13 加到Q1 的栅极,使栅极电压更负,从而使漏极电流Id 更小,这种正反馈的作用,使Q1 很快脱离饱和转入截止状态,即所谓截止阶段. Q1 关断时,产生一个浪涌电流经线圈T15—12 使线圈T15—12 中产生一个上正下负的感应电动势,并且在线圈T11—9 中也感应出一个上正下负的感应电动势,然而Q3 的发射极电压超过了基极电压,而Q3 的基极电压是由IC1(TL431)稳压的,所以Q3 导通,便使Q2 也导通,并且短路Q1 的栅极,维持接地,保持Q1 可靠的截止,直至浪涌电压经地线耗尽为止. c. 从截止到导通饱和阶段Q1 截止后,C13 停止充电,并通过R11→T10—9→D2→C13 放电,C13 两端电位发生了变化,C13 右边电位降低,左边电位相对提高,于是通过C13 左边连接到Q1 栅极的电位也随之提高,当栅极的电位升高到一定数值时,就重新产生漏极电流,如上述由于正反馈的作用使Q1 很快从截止状态进入导通饱和阶段. 所以振荡电路从导通饱和——截止——导通饱和周而复始地循环 3. +35V 整形电路包括T3—5,T4—6,D51,C51,C52 等. 4. +35V 稳压控制电路正常工作状态下,稳压控制电路使输出电压稳定在35±6%之间.如果因某种原因引起输出电压高于35V+6%,而稳压二级管ZD51,ZD81~ZD85 两端电压32.7V 保持不变;或因稳压二级管ZD51,ZD81~ZD85 两端电压低于32.7-2.75%V时,流经DZ51-DZ85-D81-R57 的电流会增大, 使得PC1 的1—2 腿上的电流加大并使7-8 腿导通,以至于使Q3 发射极电位提高导至Q3,Q2 导通,使Q1 截止;相反若输出低于35V-6%时,PC1,Q2 截止,Q1 处于正常导通状态,输出继续第3 页共19 页增大,直到恢复35V±6%. 5. +35V 过载检测电路当+35V 输出过载时,引起输出电压变化,这时流DZ51—DZ85--D81--R57--PC1 的电流减小几乎为0A,使PC1 与D81 两端电压(Vf)下降,当Vf 电压降到1.3V(输出电压降至33.1V) 以下时,IC528 检测到+35V 输出过载,使IC528 输出一个高电平(+5V)PWDN 信号,此信号接到CPU 的20 脚上,CPU 收到PWDN 信号后,打印动作停止.当+35V 正常后,PC1 与D81 两端的电压也恢复正常,当Vf 上升到1.6V 以上(输出电压升至33.4V)时,IC528 输出低电平. 6. +35V/+5V 过压保护电路当输出+35V 电压变大超过+42.42V 时,稳压二级管ZD52,ZD87,Q81,Q55 对地导通;当+5V 输出变大超过+7.5V 时,DZ53,Q55 对地导通,此时Q55,Q81,PC1 的3—4,5--6 腿处于导通状态,开关管Q1 被深度截止.无论那个过压保护电路起作用,需重新开启开关方可启动电源板. 7. +35V 过流保护电路当输出+35V 降低到+27V 以下,Q82 和Q54 导通,PC1 脚3—4 中的电流加大,PC1 脚6—5 也随之导通,引起Q32,Q31 导通,至使开关管Q1 深度截止,当保护电路起作用时,只能用开关电源解除保护状态. 第 4 页共19 页8. +5V 稳压控制电路+5V 输出的一端接到IC51 脉宽调制芯片TL494CN 的第16 脚与输入到第15 脚的标准电压比较.当第16 脚(+5V 输出)低于4.81V 或高于5.17V 时,从IC51 第8 脚输出的PWM 脉冲宽度随之改变,从而保持输出端电压在4.81V-5.17V 之间. 9. +5V 过流保护电路+5V 输出一路接在脉宽调制芯片IC51(TL494CN)的第2 脚,当+5V 输出端下降到4.75V 时, 芯片IC51 第8 脚无PWM 脉冲输出,此时Q51 截止,无+5V 输出.起到保护起作用. 10. 电源开关控制当电源开关处于关闭状态时,R91,C55,D85, R68,R69 对地导通,此时PC1 的5-6 脚,Q32,Q31 亦导通,使得Q1 关断,从而无输出. 关机时PC1 状态输入端:Pin1—2=0v, Pin3—4=0.96v, 输出端:Pin7—8=19.4v, Pin5—6=0—3.2v 脉冲, 开机时PC1 状态输入端:Pin1—2=1v, Pin3—4=0v, 输出端:Pin7—8=17v, Pin5—6=5.3v, 二.维修电源板的流程 a. 目测电路板上有无使得电源板短路的物质及坏的元件(如:死的蟑螂,老鼠的排放物,电容液等其他腐蚀物).维修当中经常见到如上东西存留在电源板上,尤其冬天的蟑螂很喜欢Q1 的散热片,蟑螂会使Q1 短路;有些电源板的输入电压是交流110 伏,而用户给其接入了220 伏,这样滤波电容(C11)爆裂(220 伏对应的C11 耐压是400 伏,110 伏对应的C11 耐压是200 伏),电解液漏出腐蚀其他元件.电源板待清洁后换同型号电容,一般情况下故障解除. b. 用万用表测量F1 是否断开,如完好,维修见c 和d;如断开,再测量DB1,Q1,浪涌拟制电阻(部分电源板使用水泥电阻)等元件,如果其阻值正常,更换F1 测试有无输出电压; 如果DB1,Q1,浪涌拟制电阻其中之一烧毁,用同型号的更换,测试有无输出.很多情况F1,Q1 同时烧毁,更换之输出电压正常. c. 若测得F1 完好,检查Q1 的启动电阻是否正常,测量时断开电阻的一脚,可以测得准确的阻值看是否与色环表示对应,如阻值不正常更换,看有无输出电压.启动电阻坏的几率很少, 几乎很难看到因启动电阻坏而电源板无输出的情况. d. 若测得F1 完好,而Q1,启动电阻等也正常,仍无输出,这时可以把电路分为两部分,即变压器的前级和后级,用加电测量变压器有无输出电压来判断问题发生哪级.即:断开变压器次级整流二极管,加电220 伏,用万用表交流挡测量变压器次级产生35 伏(或者42 伏)的管脚电压,如有40 伏左右电压(或者55 伏左右),说明问题出在变压器以后电路部分;若无电压则可能是变压器以前;如果变压器内部短路或断路,也会无输出.变压器断路可以测量出,短路很难测量出,但两种坏的情况都很少发生. 整流开关回路功率管容易烧毁,D1/D2 等其他管子很少坏,Q2/Q3/Q31/Q32 会在后面的保护电路中讲到. 注意:断开二极管测量时,加入220 伏要有开关控制,要迅速加电迅速断开,以防止无保护电路电压异常损坏其他管子. e. 如果变压器的次级电压有,首先检查直流35 伏保护电路是否正常,办法是断开保护电路PC1 脚3 或者脚4(或者是Q32 任一脚),快速加电快速断电,测量35 伏是否能产生,35 伏产生过,由此断定是保护电路的某些器件损坏,可以用万用表测量PC1,Q31,Q32,Q53, Q54,Q82(16K3 电源板中的保护电路元件代号)等其他好坏.在有些电源板中保护电路使用的是内部含有电阻的三极管,测量不易准确,最好和好的对比着量. f. 直流5 伏是由35 伏产生的,如果5 伏异常,可能是产生5 伏的控制电路出错,用同型号替换,电压会恢复正常. g. 如果在断开保护时产生的35 伏电压(35V±6%)异常,或者电路不起振,检查PC1(1,2, 7,8 脚),Q2,Q3 等元件是否正常. 有些电源板有输出保险,修板子应先看此保险是否断开,此保险也是电源板的保护保险,往往由于负载异常而被烧毁,更换新的输出会正常. 电源板中输出电压形成与输入电压开始有一定的时间差,从F1 的熔断速度能粗略判断出哪级元件损坏;从打印机面板灯从亮到灭的过程能判断出是哪级保护电路有故障. 三.LQ-1600K3 电源板无输出维修实例 1. LQ-1600K3 打印机开机后无反应(1): 故障现象: LQ-160OK3 打印机开机后操作面板上电源指示灯不亮,字车不返回初始位置. 检查与排除:在LQ-160OK3 打印机中,开机后操作面板上电源指示灯不亮现象一般有三种原因:一是由于电源本身故障使得电源的高压与低压电源均无电压输出;二是由于负载短路造成电源保护电路工作,电源无电压输出;三是主控电路板上CPU 电路没有复位,有关控制电路不工作, 电源指示灯不亮.根据这些情况应先确定电源本身是否有故障,然后再逐项检查.本例中,按照常规检查方法,先检查该打印机的供电电压,交流电源输入插头,然后打开打印机上盖,拆下主控电路板屏蔽罩,从主控电路板插座CN2 上拔掉与电源板的连接线.再加电后观察风扇是否转动.结果风扇不转,由于风扇的工作电源是由该电源板上+35V 直接提供的,风扇不转意味着无+35V 电压,由此判定为电源本身故障.具体检查步骤如下(参见下图): ①从打印机底壳中取出电源板对其进行静态测量. ②观察电源板上的交流电源输入保险丝管Fl,正常.用万用表静态测量主开关管Q1(K1603) 的控制极(G)极和漏极(D)极对地的正,反向电阻值,结果正常.说明主开关管正常.③测量电源各个输出端的输出电压值,结果+35V 输出端的电压值仅为+2.5V;+5V 输出端的电压值也只有+2V.由此判断可能是电源的保护电路工作所致.检查+5V 和+35V 输出电路有无短路,结果也正常. ④检查该电源保护电路的有关器件,加电测量光电藕合器PCl 的6 脚对地的电压值量得为+12V,而正常情况下应该是+4V.随后检查Q32(C124),Q31(K1725)和ICl(TL431)后,查得TL43l 的R-A 之间的正,反向电阻值均为0.2KΩ.而正常值应该都是4KΩ.判定TL431 损坏.拆下TL431 并更换后故障排除. 故障解析:LQ-160OK3 打印机电源主开关电路主要由主开关管Ql,高频变压器Tl,三极管Q2,Q3,Q32,可控调节稳压器ICl,光电耪合器PCl 组成,其电路如图见附图 2 所示. 正常工作状态下,ICl 是三极管Q3 的基极稳压源,检测+5V 输出电压值.当+5V 电压值异常升高时,经过PCl 反馈到ICl 的控制极,使得Ql 截止.而在本例中,由于ICl 的K-A 极之间漏电导致Ql 工作异常而出现故障.2. LQ-1600K3 打印机开机后无反应(2) 故障现象:LQ-160OK3 打印机开机后操作面板上电源指示灯不亮,字车不返回初始位置. 检查与排除:按照上实例的检查方法,检查后初步判定为该机电源本身故障.将电源板从打印机内拆下,先检查交流电源输入保险丝管Fl,结果Fl 完好无损,用万用表测量高压输出电容C11 两端的正,反向电阻值或直接测量主开关Q1(K1603)的控制极(G)极和漏极(D)极对地的正,反向电阻值,以此判断直流高压电路有无短路现象,结果正常.加电测量该电源各个输出端的输出电压值,结果+35V 输出端的电压值很小只有+lOV 且在不断地下跌,+5V 输出端的电压值异常,达到+lOV.从下图可以看出,+5V 稳压电路由稳压集成电路494C(IC51),开关管Q51(A1680)和一些其它元件组成.由于+5V 稳压电路的输入电压取自+35V 电源,+5V 稳压电路故障会影响到+35V 电压值.由此看来,应先排除+5V 电源电路故障才能解决+35V 电源的故障. 先将Q5l 的c-e 极从电源板上断开,即切断+5V 稳压电源的输入电压,再加电测量+35V 电源输出端的电压值,结果为+35V.拆下Q51 检查测得其c-e 极的极间电阻值均为lk 左右.判定Q51 损坏,更换Q51 后故障排除. 故障解析:LQ-160OK3 打印机电源+5V 稳压电路如上图所示.其工作原理为:+35V 电压输入到稳压电路开关管Q51 的发射极,此时,稳压集成电路IC5l 内部振荡器产生一定频率的锯齿波(其频率大小由电阻R63 和电容C58 决定),并通过8,11 脚输出到Q51 的基极,以此控制着Q51 的开关频率,通过控制Q51 的开关频率便可在Q51 的集电极上得到稳定的斗5V 电压.图中二极管D55 是Q51 的续流二极管,L5l 则是储能电感. 本例故障主要是由于Q5l 的c-e 极极间漏电,一方面使得+35V 电压通过Q5l 的c-e 极窜到+5V 电源输出端,使+5V 输出端的电压值达到+lOV;另一方面作为+35V 负载的Q51 漏电会启动该电源的保护电路,导致+35V 电源输出电压下跌.虽然+5V 稳压电源输出端有+lOV 电压,但在主控电路板上+lOV 电压却远远地超出板上芯片的工作电压(+5V),主控电路自然不能正常复位,故出现面板上电源指示灯不亮的现象. 3. LQ-1600K3 打印机开机后无反应(3) 故障现象: LQ-160OK3 打印机开机后操作面板上电源指示灯不亮,字车不返回初始位置. 检查与排除:按照[实例1]的检查方法,检查后初步判定为该机电源本身故障.将电源板从打印机内拆下,先检查交流电源输入保险丝管Fl,结果发现内部焦黑不清,显然主开关电路有短路(参见实例 1 图).用万用表直接测量主开关Q1(K1603)的控制极(G)极和漏极(D)极对地的正,反向电阻值,结果已经击穿,拆下Ql 检查后判定Q1 损坏.用同型号新的三极管(K1603) 更换Q1,并换上相同规格的新保险丝管后,进行加电测试.当输入的交流电压升到170V 时保险丝管Fl 又烧坏,断电检查Ql 后,发现其S-D 之间短路,进一步检查开关电路后查得二极管Dl 短路.在用同型号的器件分别更换Ql·Fl 和Dl 后进行加电测试,输出电压分别达到正常值+5V 和+35V. 将修好的电源装入打印机进行试验后发现打印机面板上的电源开关失效,即电源开关处于断开状态下,打印机一接通电源其字车随即开始移动,用替换法检查后,仍然是打印机电源故障.此时因为电源输出电压正常,应着重检查该电源的关闭电路,即检查PCl,Q32,Q31 及其外围电路(参见实例1 图和实例2 图),最后查得场效应管Q31(K1225)损坏,用一只同型号的新管更换后,打印机故障排除. 故障解析:本例由于二极管Dl 击穿使得高频变压器Tl 中线圈5-12 上电流激增导致主开关管Q1 损坏.该电源的关闭电路主要由PCl 的一组光电欧合器(3,4,5,6 脚),三极管Q32(C124) 和场效应管Q31(K1225)组成.其原理是:正常情况下+35V 通过二极管D84 施加在PCl 的发光二极管(4 脚)上,再通过光电接收管(5,6 脚)反馈到场效应管Q31 的控制极. 当打印机的电源接入而操作面板上的电源开关处于关闭状态时,即开关处于闭合状态时CN2-10 为低电平,PCl 的3,4 发光二极管导通,光电接收管5,6 导通,经过Q31 和Q32 后使Ql 的控制极电位为零,整个电源工作在待机状态下,电源板无电压输出.由于LQ-160OK3 打印机电源在打印机电源线接入交流电源后,电源的主开关管Ql 即工作,因此当打印机不用时,一定要将其电源插头拔下. 打印机开机即按下操作面板上电源开关时,开关处于断开状态,CN2-10 脚为高电平,PCl 的3,4 发光二极管截止,光电接收管5,6 截止,主开关管Ql 恢复到正常工作状态,电源正常工作. 当Q31 损坏时,无法将操作面板上的电源开关状态反馈到主开关管的控制极,导致打印机一插上交流电,打印机就工作在异常状态 4. LQ-1600K3 打印机开机后无反应(4) 故障现象:LQ-160OK3 打印机开机后操作面板上电源指示灯不亮,字车不返回初始位置. 检查与排除:按照惯例检查方法检查后发现风扇工作正常,说明电源工作正常,而电源指示灯不亮,这可能是主控电路板上CPU 电路没有复位,导致面板控制电路不工作.按以下步骤检查主控电路板: ①关断打印机电源后,从打印机底壳中取出主控电路板对其进行静态测量.检查其+5V 电压端对地之间的正,反向电阻值(可以通过测量并行接口缓冲电路74LS06 芯片的7 脚对14 脚), 结果其正,反向电阻值分别为 1.5k 和0.65k, 属于正常. ②用一片好的LQ-160OK3 打印机的监控程序ROM 芯片替换原主控电路板上ROM 芯片(IC3), 加电观察打印机的工作状态,结果故障依旧. ③加电测量CPU 电路的复位电压即测量IC5(PST532D)的3 脚上的电压值,结果测得为+4.9V, 属于正常. ④加电后用示波器分别观察CPU 电路的外接振荡信号输入端(25,26 脚)上有无振荡波形(LQ-160OK3 打印机的外接晶体振荡器CRUl 的振荡频率为17.2MHZ),结果无波形输出.用一只好的晶体振荡器更换后故障排除. 故障解析:LQ-160OK3 的CPU 芯片内部设有设置时钟振荡器,它必须由外加晶体振荡器CRUl 来提供频率为17.2MHZ 的时钟信号.本例中由于CRUl 损坏导致CPU 不。

电源板维修手册电源板维修手册1、引言本文档旨在提供有关电源板维修的详细指导，适用于各种类型的电源板。

本手册包含了维修过程的步骤、注意事项和常见故障的解决方案。

请在进行维修工作之前仔细阅读本手册，并理解其中的内容，以确保正确且安全地进行维修工作。

2、安全注意事项在进行电源板维修之前，请务必遵守以下安全注意事项：2.1、在工作区域内使用所需的个人防护装备，包括护目镜、耳塞和防护手套。

2.2、在开始维修之前，确保电源已断开，避免触及高压部件。

2.3、确保工作区域干燥且通风良好，以防止意外发生。

2.4、在维修期间，避免直接接触电子组件，以防止静电放电导致损坏。

2.5、使用正确的工具和设备，且确保其工作正常，以避免意外伤害。

3、维修流程3.1、故障诊断3.1.1、收集故障现象的详细描述，并检查电源板是否正常工作。

3.1.2、检查电源板上的指示灯、开关和连接口以寻找任何物理损坏迹象。

3.1.3、运行诊断程序，以检测可能的故障模式和错误代码。

3.2、维修步骤3.2.1、准备维修工具和材料，包括替换电子组件和焊接设备。

3.2.2、断开电源并拆卸电源板，注意标记和记录拆卸顺序。

3.2.3、检查电源板上的电子组件，寻找任何物理损坏或烧毁的部件。

3.2.4、使用万用表或示波器测试电子组件，以确认其工作状态。

3.2.5、替换损坏或烧毁的电子组件，注意正确安装和连接方式。

3.2.6、使用焊接设备进行焊接修复，确保焊点牢固且没有短路或冷焊现象。

3.2.7、重新组装电源板，并确保所有连接正确、牢固。

3.2.8、进行电源板的功能测试，确保修复是否成功。

4、常见故障及解决方案4.1、电源板无法开启4.1.1、检查电源开关是否正常工作。

4.1.2、确保电源插头已正确连接到电源插座。

4.1.3、检查电源线路，查找可能的短路或断路情况。

4.2、电源板过热4.2.1、清洁电源板表面并确保通风良好。

4.2.2、检查电源风扇是否正常工作，如有必要，更换损坏的风扇。

打印机维修知识点在现代社会中，打印机已经成为了生活和工作中不可或缺的一部分。

经常使用打印机的人们可能会遇到各种各样的问题，例如打印速度变慢、卡纸等。

为了能够更好地解决这些问题，我们有必要了解打印机的一些维修知识点。

首先，对于打印速度过慢的问题，我们可以从以下几个方面进行排查。

首先，检查打印机与电脑的连接，确保连接良好且稳定。

其次，查看打印机设置中的打印质量选项，可能需要进行适当的调整以提高打印速度。

此外，还需要确保打印机的硬件设备没有损坏，例如打印头是否清洁，墨盒是否干燥等。

其次，关于打印机卡纸问题，我们可以采取一些简单的措施进行处理。

首先，检查打印机的进纸托盘是否正确放置纸张，并确保纸张的质量符合要求，避免使用过厚或过薄的纸张。

其次，我们可以查看打印机是否有堆积的灰尘或纸屑，及时清理以保证顺畅的纸张进出。

除了以上两个常见问题外，还有一些其他的打印机故障可能会影响正常使用。

例如，打印机出现错误代码时，我们可以通过查看错误代码的说明书来找到解决方法，或者通过打印机厂商的官方网站获取相关信息。

此外，如果打印机无法正常开机或者打印出来的文档有很多错误，我们可以尝试重新安装打印机驱动程序或者进行固件升级来解决问题。

在打印机维修中，我们还需要注意一些维护技巧，以延长打印机的使用寿命和性能。

首先，定期清洁打印机的内部和外部部件。

内部部件可以使用专业的清洁液和棉签进行清洁，而外部部件则可以用湿布擦拭。

其次，定期更换打印头和墨盒，避免使用过期的墨盒或者电池耗尽的打印头。

另外，为了避免打印机长时间不用而干燥，我们可以每隔一段时间进行打印测试页来保持打印机的正常工作。

总之，了解和掌握一些打印机维修知识点对于我们平时使用打印机非常重要。

通过了解常见问题的解决办法，我们可以在打印机故障出现时迅速应对，避免因为故障而影响工作效率。

此外，维护技巧的运用可以延长打印机的寿命，节省维修和更换成本。

希望这些打印机维修知识点能够对大家有所帮助，让我们的打印机始终保持良好的工作状态，为我们的工作和生活提供便利。

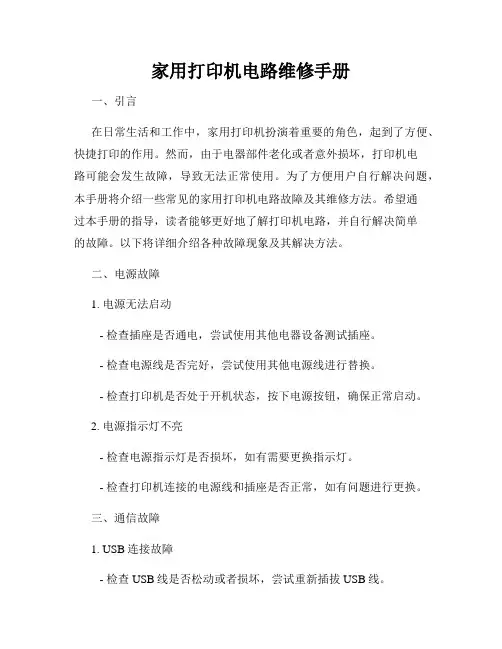

家用打印机电路维修手册一、引言在日常生活和工作中，家用打印机扮演着重要的角色，起到了方便、快捷打印的作用。

然而，由于电器部件老化或者意外损坏，打印机电路可能会发生故障，导致无法正常使用。

为了方便用户自行解决问题，本手册将介绍一些常见的家用打印机电路故障及其维修方法。

希望通过本手册的指导，读者能够更好地了解打印机电路，并自行解决简单的故障。

以下将详细介绍各种故障现象及其解决方法。

二、电源故障1. 电源无法启动- 检查插座是否通电，尝试使用其他电器设备测试插座。

- 检查电源线是否完好，尝试使用其他电源线进行替换。

- 检查打印机是否处于开机状态，按下电源按钮，确保正常启动。

2. 电源指示灯不亮- 检查电源指示灯是否损坏，如有需要更换指示灯。

- 检查打印机连接的电源线和插座是否正常，如有问题进行更换。

三、通信故障1. USB连接故障- 检查USB线是否松动或者损坏，尝试重新插拔USB线。

- 检查计算机的USB接口是否正常，如有问题更换USB接口。

- 检查电脑驱动程序是否正确安装，如有需要进行驱动程序的重新安装。

2. 无线连接故障- 检查无线打印机的信号强度，确保打印机和电脑处在合理的通信范围内。

- 检查打印机和电脑连接的路由器或者无线网卡是否正常工作。

- 尝试重新设置无线打印机和电脑之间的连接，按照使用手册中的指导进行操作。

四、打印质量问题1. 打印机出现模糊打印或者字体模糊- 检查打印机墨盒或者墨粉是否耗尽，如有需要更换墨盒或者墨粉。

- 检查打印机喷头是否干燥堵塞，如有需要进行喷头清洗。

- 检查打印设置是否正确，如有需要调整打印质量参数。

2. 打印纸卡纸- 检查打印机进纸盘或者进纸路径是否有纸屑或者其他杂物，如有需要清理打印机。

- 检查打印纸质量是否符合打印机的要求，如有需要更换适合的打印纸。

- 检查打印设置是否正确，例如纸张尺寸和纸张类型是否与实际相符合。

五、其他故障1. 打印机发出异常噪音- 检查打印机内部是否有杂物或者异物，如有需要清理打印机内部。

打印机学习维修资料喷墨打印机的原理？所谓喷墨打印机，就是通过将墨滴喷射到打印介质上来形成文字或图像。

早期的喷墨打印机以及当前大幅面的喷墨打印机都是采用连续式喷墨技术，而当前市面流行的喷墨打印机都普遍采用随机喷墨技术。

这两种喷墨技术在原理上是有很大差别的。

喷墨打印机如果单从打印幅面上分，可大致分为A4喷墨打印机、A3喷墨打印机、A2喷墨打印机；如果从用途上分，则可分为普通喷墨打印机和数码相片打印机、便携移动式喷墨打印机。

喷墨打印机的工作原理1、连续式喷墨技术连续喷墨技术以电荷调制型为代表。

这种喷墨打印原理是利用压电驱动装置对喷头中墨水加以固定压力，使其连续喷射。

为进行记录，利用振荡器的振动信号激励射流生成墨水滴，并对其墨水滴大小和间距进行控制。

由字符发生器、模拟调制器而来的打印信息对控制电报上电荷进行控制，形成带电荷和不带电荷的墨水滴，再由偏转电极来改变墨水滴的飞行方向，使需要打印的墨水滴飞行到纸面上，生成字符／图形纪录。

不参与纪录的墨水滴由导管回收。

对偏转电极而言，有的系统采用两对互相垂直的偏转电极，对墨水滴打印位置进行二维偏转型；有的系统对偏转电极采用多维控制，即多维偏转型。

这种连续循环的喷墨系统．能生成高速墨水滴，所以打印速度高，可以使用普通纸。

不同的打印介质皆可获得高质量的打印结果，还易于实现彩色打印。

但是，这种喷墨打印机的结构与随机式相比，比较复杂：对墨水需要加压装置，终端要有回收装置回收不参与纪录的。

并且工作方式的效率不够高，而且不精确。

现在采用这种技术的喷墨打印机已经极少见到。

2、随机式喷墨技术随机式喷墨系统中墨水只在打印需要时才喷射，所以又称为按需式。

它与连续式相比，结构简单，成本低，可靠性也高，但是，因受射流惯性的影响墨滴喷射速度低。

在这种随机喷墨系统中，为了弥补这个缺点，不少随机式喷墨打印机采用了多喷嘴的方法来提高打印速度。

目前，随机式喷墨技术主要有微压电式和热气泡式两大类：a．热气泡喷墨技术喷墨打印机一般多采用热气泡喷墨技术，通过墨水在短时间内的加热、膨胀、压缩，将墨水喷射到打印纸上形成墨点，增加墨滴色彩的稳定性，实现高速度、高质量打印。

打印机电源（以LQ1600K3为例）简图滤波电路滤波电路大大减小了外部噪声和打印机内部所产生的噪声。

滤波器中使用的线圈和电容的作用是抑制交流电中的毛刺脉冲，使噪声干扰降低到最小从而得到一个较平滑的正弦波。

C3、C4电容接于地是为了防止电源中窜入高脉冲损坏电路整流电路经高频滤波电容和电感滤波后的形成准正玄波，再经桥式整流、C11滤波，C11两端电压约310V.DC-DC转换电路降压型DC-DC转换电路采用串联开关稳压电路，其工作原理是，当开关管Q导通时（T ON）电感L将能量以磁场的形式储存起来，电源V S对L储能、对C充电，并提供负载电流，二极管VD被反向偏置而截止，只有当Q导通时，来自电源的电流才会流动.当Q截止时，L中消失的磁场使用其极性倒向，右正左负，向C充电并经续流二极管VD释放能量，L和C在T off时供负载电流。

由于储能在L中的电势必须等于释放出来的反电势值，若不计二极管和开关管的压降及L内阻，则有Vo＝V S×T ON/T=VS×D,其中D=T ON/T(其中T=T ON+T OFF)是导通占空比。

V O开关电源电路,具有元件少，变压器小的特点，场效应Q1既是开关管又是振荡管，振荡周期由电阻R11和C13的充放电时间常数所决定。

电路的工作过程是导通饱和→截止→导通饱和，周而复始地进行下去.导通饱和阶段从饱和到截止阶段从截止到导通饱和阶段+35V 整形电路由变压器次级、D51、电容C51/52组成+35V稳压控制电路正常工作状态下，稳压控制电路使输出电压稳定在35V±6%。

如果因某种原因引起输出电压高于35V ±6%，因为稳压二极管ZD51、ZD81~ZD85两端电压32.7V保持不变，所以流进PC1脚1—2中的电流加大使Q3发射极电位提高导至Q2导通，使Q1截止，当稳压二极管ZD51、ZD81~ZD85两端电压低于32.7V±2.75%时，PC1、Q2截止，使Q1正常导通，重新恢复35V±6% 。

1.4激光扣描系统-Laser/5 canner System微光扫描-系统微光扫措系统的主要作用-是产生-束，在O C感光鼓-调焦透镜-表爆-旋转马达-激光头-扫描系统-光束检测镜片-反射镜-形旋转马-电路、透-反射镜面-镜组。旋转 光束检测电路-转的多棱角镜面，-光束雨过-控制-电路主要-调控过的激光束-透镜组主要通过发数，-合功能-把光线折射O C表面。请看示意-图
2.2曝光-。携带数字信号的激光束-样光-扫描感光鼓的表面，接-LASER.-受激光照射的部位变为-导体，静电荷消失 -的电普像-经激光照射的地方保-Latent Image-原来的电荷，这样鼓的-表面就形成了静电潜像-逐光鼓-OFC
2.3显影-还需要通过碳粉加以还原-出箭刀-Doctor Blade-座里斋快繁接清鑒集格在-磁辊通磁性将-出粉刀的 制下，在磁辊-表面形成一特定厚度的均-匀碳粉层，再充上负电，-使碳粉颗粒带上负电荷。-这样，带了负电的碳粉颗-委光胺 OFC-粒会在电场的作用下，根-据同性相斥、异性相吸的-原理，吸附在感光鼓上显-展银-正电的区域，从而使图像-五Fa 1r-变的清晰可见
12直流控制象统-DC Controller System直流控制系统直流控-制系统主要用来协调和控制打印机的各系统 -间的工作：从接口系统接收数据，驱动控制激-光扫描单元、测试传感器、控制交直流电的分-布，过压/欠流保护、节能模式、 制高压电的-分布等。其电路构成比其它5个系统都复杂
Hale Waihona Puke 13接口象统-o Formatter System接口系统接口系统是-打印机和计算机连接的桥梁，它负责把计算-机传递 来的一定格式的数据翻译成DC板能-处理的格式，并传递给DC板，来控制整个打-印机的运作
投金维修员婷训教材-引歌-打印机的组成-打印机的工作原理-粉盒各个部件的作用及容易出现的缺陷-四、打印机及粉盒常见故 的解决力办法-五、维修打印机前应做事项-六、常用打印机的维修方法

EPSON针式打印机电源板及主板维修2007年09月15日星期六下午 02:07五、电源板与主板故障一般针式机开机无电源，主要是电源板或主板的问题，如何判断究竟是谁的问题呢?其实有一个方法非常简单，就是将电源板与主板的连接线断开,然后看打印机所带的风扇是否会转,就知道问题所在了。

(现在生产的的针式打印机已取消风扇,但愿你以前留有一个)还有一个值得注意的是 DLQ-2000K 这种机型,开机无电源一般不是电源的问题,是打印头某个线圈短路造成的电路保护,只要把打印头拆下,就知原因。

主板故障自身出现的质量问题很少,主要是用户的错误操作和使用环境有关。

用户使用打印机热拔插并口线是非常容易损坏主板的,轻则损坏接口芯片,重则主板报废.曾见过有主板接口焊脚熔断,06 芯片炸掉,损坏非常严重,通常这种情况主板无法修复,连程序片都会报销。

开机报警也是主板故障中较常见的,大多数是由打印机使的环境造成。

如动物排泄物腐蚀，尘埃和纸屑附着都会使打印机有一些莫名其妙的问题。

LQ-1600K3+一、打印文档或表格时发生错位。

故障分析：⑴ 按常规清洁字车组件，之后进行 BI-D 调整，BI-D 调整的打印样张均正常后，联机打印WORD 文档，发现故障并未排除；⑵ 接下来就试着更换字车电机，故障依旧；⑶ 更换字车组件（字车导轴，字车托架）后，故障依旧；⑷ 用排除法，肯定是机械的问题，发现跟字车移动有关的只剩下色带驱动组件（含字车同步带）了，试更换之，问题终于排除了。

维修总结：该故障是由于字车同步带的松紧度不佳造成的，使得打印头左右移动时的定位不准，引起打印错位了。

二、打印错位，但 WIN98 / DOS 状态下屏幕打印正常。

故障分析：⑴ 首先更换主板，故障依旧；⑵ 更换打印机端口，但使用 SPP、EPP 端口，不能联机打印，只有 ECP 可以打印；⑶ 把打印机换到另一电脑打印正常，看来是软件故障；首先杀毒，无病毒，再重装 WIN98，联机打印正常。

打印机电源（以LQ1600K3为例）简图滤波电路滤波电路大大减小了外部噪声和打印机内部所产生的噪声。

滤波器中使用的线圈和电容的作用是抑制交流电中的毛刺脉冲，使噪声干扰降低到最小从而得到一个较平滑的正弦波。

C3、C4电容接于地是为了防止电源中窜入高脉冲损坏电路整流电路经高频滤波电容和电感滤波后的形成准正玄波，再经桥式整流、C11滤波，C11两端电压约310V.DC-DC转换电路降压型DC-DC转换电路采用串联开关稳压电路，其工作原理是，当开关管Q导通时（T ON）电感L将能量以磁场的形式储存起来，电源V S对L储能、对C充电，并提供负载电流，二极管VD被反向偏置而截止，只有当Q导通时，来自电源的电流才会流动.当Q截止时，L中消失的磁场使用其极性倒向，右正左负，向C充电并经续流二极管VD释放能量，L和C在T off时供负载电流。

由于储能在L中的电势必须等于释放出来的反电势值，若不计二极管和开关管的压降及L内阻，则有Vo＝V S×T ON/T=VS×D,其中D=T ON/T(其中T=T ON+T OFF)是导通占空比。

V O开关电源电路,具有元件少，变压器小的特点，场效应Q1既是开关管又是振荡管，振荡周期由电阻R11和C13的充放电时间常数所决定。

电路的工作过程是导通饱和→截止→导通饱和，周而复始地进行下去.导通饱和阶段从饱和到截止阶段从截止到导通饱和阶段+35V 整形电路由变压器次级、D51、电容C51/52组成+35V稳压控制电路正常工作状态下，稳压控制电路使输出电压稳定在35V±6%。

如果因某种原因引起输出电压高于35V ±6%，因为稳压二极管ZD51、ZD81~ZD85两端电压32.7V保持不变，所以流进PC1脚1—2中的电流加大使Q3发射极电位提高导至Q2导通，使Q1截止，当稳压二极管ZD51、ZD81~ZD85两端电压低于32.7V±2.75%时，PC1、Q2截止，使Q1正常导通，重新恢复35V±6% 。

打印机面板介绍打印机面板上有两个按钮一个叫联机键钮（ON LINE），一个叫进纸按钮（FEED）。

有三个指示灯：电源指示灯（POWER LAMP），报警指示灯（ALAERM LAMP），联机指示灯（ON LINE）。

打印机的日常维护票据打印机是收费系统中重要的售票设备，由于使用频率很高，所以也容易发生故障。

所以对票据打印机做好日常维护就显得十分重要。

日常维护和使用注意事项如下：1、定期用吹风机或皮老虎清洁内部的灰尘和其他杂物。

2、清洁外表时，要用中性清洁剂，切勿用带水的布擦拭，严防机器进水。

3、由于收费亭内使用空调、电暖气等，使市电不甚稳定，所以不要将打印电源线拉入市电插座。

4、打印机在使用前，必须装上打印纸或色带架，否则将损坏打印头。

5、为使打印机灵活使用，要经常给打印头、滑动块和轴、螺杆处加机油。

打印机的常见故障A、票据打印机不能打票。

原因之一：打印机不供电此时打印机顶部面板的电源指示灯不亮，则是打印机没有上电，应继续检查电路。

原因之二：打印机在非联机状态看操作面板上联机指示灯是否亮。

如不亮则按一下ON LINE鍵，如仍不亮，则应检查打印机和车道工控机的电缆连接是否正常，有无破损。

（打印电缆的结构见附图）原因之三：机械故障操作面板ALARM（报警灯）是否亮红灯，如果亮，则：a.看是否卡纸b.是否打印机盖未盖好，盖下面的“＋”字形塑料柱是否折断，塑料柱正下方的开关（盖压开关）是否起作用。

c.检查票下方压纸的开关（纸压开关）是否起作用；是否最后一张票。

d.传动齿轮严重磨损或机内太赃使机械传动受阻。

要清洗机械、更换齿轮。

B、票据打印机卡纸。

处理方法：1、检查票宽窄的两定位环是否位置正确。

2、检查两固定杆是否压下去。

3、调节纸厚度的调节杆位置（越往后越不易卡纸）。

4、压纸片的缝隙太大，调节缝隙，是压纸片紧压打票纸。

5、取出卡住的已撕碎的票时，要注意不用改锥等金属物撬打印头的中间。

C．打印的字体太淡或模糊不清将调节杆向前调节到适当位置。

某品牌打印机维修资料(doc 10页)S600 维修模式A 在打印机电源关闭下,按住RESUME键的同时,按下POWER键开机B 在打印机完成自检之前,按住POWER键不放,双击RESUME键,最后,松开全部键C 按RESUME键选择维修功能1次为出厂测试打印,2次为EEPRM信息打印,3次为EPROM初始化,4次为费墨清除, 5次为模式设置.D 选择后按POWER键确定,指示灯变绿并执行操作.S300A, 先按着RESUME键,然后按POWER键开机B, 当指示灯亮时,按着POWER键不放,双击RESUME键C, 同时松开POWER键RESUME键,此时再进入维修状态D, 按RESUME键进入相应的次数. 1次为出厂设置, 2次为EEPROM信息打印 3次为EEPROM重置.S450A 选按着RESUME键,然后按POWER键开机B 双击RESUME键,释放POWER键,进入维修模式.C 按RESUME键选取不同状态 1次为EEPROM 测试打印页 2次为EEPROM ALL CLEAR 3次 WASTE INK CLEARD 最后按POWER确认S900A 先按着RESUME 键,然后再按POWER 键开机B 当指示灯亮时,按着POWER键不放双击RESUME键C 同时松开POWER键和RESUME键,此时进入维修状态D 按RESUME键选择双应的次数 1次为出厂设置, 2次为EEPROM信息打印, 3次为EEPROM重置, 4次为费墨清E 最后按POWER键确认S4500A 选按着RESUME键然后按POWER键开机B 释放RESUME键再按两下RESUME键C 释放POWER键,进入维修模式.D 按RESUME键选取不同状态 1次为EPROM测打页, 2为EPROM ALL CLEAR 3为WASTE INK CLEARE 按POWER键确定 (如果使用黑/彩墨盒卡打印测试页,照片彩色/彩色一样,不可能进入维修状态,如果改变设置就要执行打印测试页进行确定S750A 先按着RESUME 键然后按POWER键开机B 当指示灯亮时,按着POWER键不放,双击RESUME键C 同时松开POWER键各RESUME键,此时进入维修状态D 按RESUME键选择相应次数1 为出厂设置,2 为EPROM信息打印, 3为EPROM重置, 4为清费墨E 最后按POWER键确定S820 S520A 选按着RESUME键,然后按POWER开机B 当指示器亮时,按着POWER键不放,双击RESUME键C 当时松开POWER键和RESUME键此时进入维修状态D 按RESUME选择相应次数.1 为出厂设置 2,为EPROM信息打印 3,为EPROM重置, 4为费墨设置E 最后按POWER键确定.BJC 1000SP EPROM清除A 不安装墨盒按RESUME键插AC适配器.B 释放 RESUME键 5秒重按一次松手,小车自动走到中间停住,C 按住RESUME键 2秒或2秒以上后释放他D 完成设置后,要拔电源才能再打印打印测试页A 不安装墨盒按RESUME键插AC适配器.B 释放 RESUME键 5秒重按一次松手,小车自动走到中间停住,C 打开前盖安装墨盒D关上前门双击RESUME键,打印机开始测打E完成设置后,要拔电源才能再打印BJC-3000A 按RESUME 键的同时按下POWER键不放手B 释放RESUME键再按两下RESUME键C 释放POWER键,选取不同状态, 1次为EPROM测打 2为EPROM重置, 3为费墨水重置E 按POWER确认佳能 2000/2000SP/2100SP EPROM重置A 不安装墨盒按RESET键通电源B 释放RESET键 5秒内重安一次C 再按RESET键, 超过2秒D 按RESET键击重置EPROME, 选断电F 打印EPROM测试页EPROM检测A 不安装墨盒按RESET键通电,B 释放RESET键,5秒内重按一次C 打开前盖,安装黑色墨盒D 关上前门,双击RESET键,打印机开始测试打印E 完成测试后再拔电源才能再次打印佳能 S100SP ( EPROM 重置)手，小车自动走到中间停住。

第10章 开关电源在其他电子设备中的应用与维修开关电源以其低功耗、高效率、电路简洁等显著优点而受到人们的青睐，广泛应用于人们生活的方方面面。

在本章中，我们将继续介绍开关电源在打印机、传真机、复印机、计算机、DVD、充电器等电子设备上的应用与维修。

10.1 打印机开关电源原理与维修10.1.1 打印机电源概述打印机是精密的机电一体化设备，常见的打印机一般分为针式打印机、喷墨打印机和激光打印机三种。

不同类型的打印机其电源电路有一定区别。

针式打印机的电源主要有逻辑电源和驱动电源两大类。

逻辑电源一般是直流+5V，为各种控制芯片提供工作电源。

如果是串口打印机，逻辑电源还包括直流+12V，为串行芯片提供工作电压。

驱动电源一般为直流+35V（有些机型为36V、40V或24V），主要为字车电机、走纸电机和打印头提供工作电源。

由于不同类型针式打印机的结构特性与电路设计及驱动部件有差异，因此，不同类型的针式打印机输出电压会有一些差异。

喷墨打印机的电源电路主要有两种：一种采用集成稳压电源，主要被低档喷墨打印机所采用；另一种采用开关电源，主要被中、高档喷墨打印机所采用。

喷墨打印机也需要两种电源，即逻辑电源和驱动电源，其中逻辑电源一般为+5V，驱动电源一般为+24V。

激光打印机使用多种不同的电压，因此供电系统很复杂。

首先要做的是将220V交流电转换成低电压的直流电。

比如在HP33440型激光打印机中，电源部分提供+5V、−5V 和24V的直流电压。

+5V为所有逻辑集成电路供电，同时还用于检测打印机开关电路。

如+5V电压正常，打印机便能够启动，接收输入，控制板上的各种指示灯也可点亮。

+24V 电压用于冷却风扇、扫描电机、擦除灯以及离合器开关，同时，还是高压供电系统的电源。

在打印机盖板上有一个内部锁定开关，当打印机盖板打开后，该开关会断开+24V电源电路。

10.1.2 针式打印机开关电源分析目前，市场上的针式打印机品种很多，下面以常见的EPSON（爱普生）LQ-1520为例进行介绍，其开关电源电路如图10-1所示。

【引用】打印机电源板维修常识内容概要：打印机采用低压供电方式，主要有逻辑电源和驱动电源两大类。

逻辑电源一般是直流+5V，为各种控制芯片提供工作电源。

如果是串口打印机，逻辑电源还包括直流+12V，为串行芯片提供工作电压。

驱动电源一般为直流+35V(有些机型为36V或24V)，主要为字车电机、输纸电机、打印针驱打印机采用低压供电方式，主要有逻辑电源和驱动电源两大类。

逻辑电源一般是直流+5V，为各种控制芯片提供工作电源。

如果是串口打印机，逻辑电源还包括直流+12V，为串行芯片提供工作电压。

驱动电源一般为直流+35V(有些机型为36V或24V)，主要为字车电机、输纸电机、打印针驱动器提供工作电源。

检修电源电路的方法很多，不能一概而论，以下介绍实际检修中的常用的方法。

打印机电源系统的典型故障有：加电后面板指示灯不亮，整机无反应；某一组电压输出异常及电源变压器损坏等。

下面在对导致这些故障的原因进行分析的基础上，再介绍其具体检修方法。

一、加电后面板指示灯不亮、整机无反应正常情况下给打印机通电并开机后，操作面板上的电源指示灯应点亮，字车返回左端初始位置，然后开始正常的打印操作。

电源指示灯点亮是由机内+5V直流电源供给的，+5V 电源还用于所有的逻辑电路以及采用"高压驱动，低压锁定"的字车电机。

若无+5V电源或+5V电源异常，操作面板的指示灯不会亮，逻辑电路不工作，必然发生字车不能返回至左端，打印机无任何反应的故障。

这类故障的常见原因有以下几种。

(1)无交流供电首先检查交流220V输入电压是否正常，主要检查交流供电网有无电压输出、打印机的电源插头及导线是否完好、与插座接触是否良好等。

(2)电源保险管烧断通常，保险管熔断有自然熔断和破坏性熔断之分。

若为自然熔断，则保险管内仅是熔丝中间断裂，而管壳完好，并且熔丝在保险管壳两端清晰可见。

这往往是由于保险管使用时间过长而断丝；或外界电网偶然出现瞬态高压(即供电网电压波动)，引起保险丝熔断；或打印机久置未用，上电启动打印机(打印机电源无浪涌抑制电路)时，直流滤波电路中的电解电容瞬间流过过大的充电电流，引起保险管熔断。

若为大片的白斑，可能是纸局部受潮，转印不良 的结果。
第四十一页，共48页。
样张上有黑点
若污点有规律．引起的原因有以下几种 感光鼓表面划伤，或有污染；
在显影辊上沾上了固化的墨粉块，使该处附着能力 加强 感光鼓的清洁刮刀损坏；
转印电极丝充电电晕电极左右不均勺、造成左右深浅不 一。 定影轧辊上有划痕，或定影轧辊表面橡胶老化； 定影轧辊的清扫器缺损；
盒内墨粉集中在盒内某一边，都可能产生此种故 障。
感光鼓磨损
第四十页，共48页。
样张黑色图像上有白斑
感光鼓本身有缺陷，如感光层剥落、划伤等。
显影偏压过高，也可出现白点； 墨粉含有杂质，一般出现在灌粉后。
转印效率低产生较小的白点，应调整和清洁 冲电辊
充电电压过高，放电时打火，击穿或半击穿感光 鼓，产生细密的白点。
如HP1010 1020 CANON 2900等 3. 直流：传感器,控制芯片，CPU
第七页，共48页。
二 直流控制系统
直流控制系统主要用来协调和控制打印机的各系 统之间的工作 ：如数据接收、扫描单元的控制、 传感器的测试，以及各种直流电的监控和分配等
第八页，共48页。
三 接口系统
负责把计算机传送过来的数据“翻译”成为打印机 能够识别的语言。接口系统一般也包括有三个小 部分，分别为接口电路、CPU、BIOS电路。接口电 路由能够产生稳压电流的芯片组成，用来保护和 驱动其它芯片。CPU是打印机主板的核心部件，在 其中的作用是充当“翻译”的角色。BIOS电路是对 打印机自身而言，它包括了打印机本身的一些程 序配置以厂家的相关信息
第二十页，共48页。
曝光：其实就是利用感光鼓表面的光导特性， 使感光鼓表面曝光，从而形成一定形状的电荷区， 形成用户所需要的图样“雏形”，因为这只是电 荷的形成块，因此是“隐形”的，此时还看不到 真实图像
