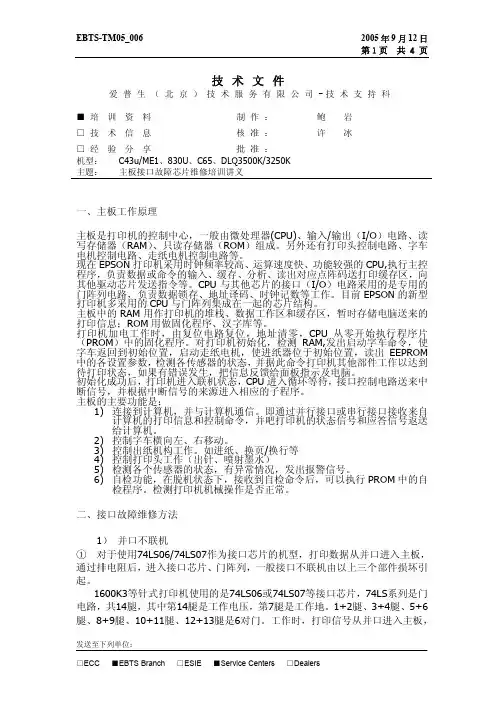

技术文件爱普生（北京）技术服务有限公司-技术支持科■培训资料制作：鲍 岩□技术信息核准：许 冰□经验分享批准：机型： C43u/ME1、830U、C65、DLQ3500K/3250K主题： 主板接口故障芯片维修培训讲义一、主板工作原理主板是打印机的控制中心，一般由微处理器(CPU)、输入/输出（I/O）电路、读写存储器（RAM）、只读存储器（ROM）组成。
另外还有打印头控制电路、字车电机控制电路、走纸电机控制电路等。
现在EPSON打印机采用时钟频率较高、运算速度快、功能较强的CPU,执行主控程序，负责数据或命令的输入、缓存、分析、读出对应点阵码送打印缓存区，向其他驱动芯片发送指令等。
CPU与其他芯片的接口（I/O）电路采用的是专用的门阵列电路，负责数据锁存、地址译码、时钟记数等工作。
目前EPSON的新型打印机多采用的CPU与门阵列集成在一起的芯片结构。
主板中的RAM用作打印机的堆栈、数据工作区和缓存区，暂时存储电脑送来的打印信息；ROM用做固化程序、汉字库等。
打印机加电工作时，由复位电路复位，地址清零，CPU从零开始执行程序片（PROM）中的固化程序。
对打印机初始化，检测RAM,发出启动字车命令，使字车返回到初始位置，启动走纸电机，使进纸器位于初始位置，读出EEPROM 中的各设置参数，检测各传感器的状态，并据此命令打印机其他部件工作以达到待打印状态，如果有错误发生，把信息反馈给面板指示及电脑。
初始化成功后，打印机进入联机状态，CPU进入循环等待，接口控制电路送来中断信号，并根据中断信号的来源进入相应的子程序。
主板的主要功能是：1) 连接到计算机，并与计算机通信。
即通过并行接口或串行接口接收来自计算机的打印信息和控制命令，并吧打印机的状态信号和应答信号返送给计算机。
2) 控制字车横向左、右移动。
3) 控制出纸机构工作。
如进纸、换页/换行等4) 控制打印头工作（出针、喷射墨水）5) 检测各个传感器的状态，有异常情况，发出报警信号。
爱普生打印机的常见故障及解决方法一般的电脑用户都会遇到打印机的各种毛病，下面就让店铺为大家介绍一下关于爱普生激光打印机常见的故障详细解答吧，欢迎大家参考和学习。
一，6200/6200L维修注意与6100/6100L相比，6200/6200L的碳粉盒增加了CSIC芯片，更换碳粉后无需在驱动里进行重新设置;硒鼓没有芯片，更换新硒鼓后仍需在“驱动->可选设定值->打印机设定值”一，6200/6200L维修注意与6100/6100L相比，6200/6200L的碳粉盒增加了CSIC芯片，更换碳粉后无需在驱动里进行重新设置;硒鼓没有芯片，更换新硒鼓后仍需在“驱动->可选设定值->打印机设定值”中重新复位硒鼓记数。
6200特殊操作：以16进制打印：Start/stop + 开机硒鼓寿命重置：Start/stop + Information + 开机初始化EEPROM ：Start/stop + Job Cancel + Information + 开机初始化控制面班设定值：Job Cancel + 开机二、EPL-N1210打印质量问题1、EPL-N1210打印质量问题的维修故障现象：激光打印机打印出的文挡字迹明显一边黑清晰、一边淡模糊。
更换纸张无效，试将对比度旋钮调至最大档，输出的样张字迹仍看不清。
维修过程：A、首先本着由简及繁的原则我们试着更换了硒鼓，但问题依旧。
B、通过打印半自检我们发现在硒鼓表面的成像就有问题，这时我们就可以初步排除是加热组件和转换部分的问题,而是成像部分出现了故障。
C、检查机内与硒鼓相连的高压电极是否正常，未见异常，并把电极清洁干净，故障仍未排除。
检查高压及高压接点亦无问题，说明故障与充电部分无关。
D、进一步检查激光组件和电路部分。
考虑到机器内部镜面脏污，有可能会影响硒鼓表面的成像，我们对激光打印机的光学部分进行了保养，主要是打开激光打印机的外壳，拆开黑色塑料盒，用干净的镜头纸认真擦多棱镜的几个反光面，再把几个光学反光镜擦干净，把拆下的塑料盒还原，注意把接线卡接插件装好。
EPSON打印机常见故障及维护解决⽅法⼀：墨盒落机后打印不出来? １：墨盒内有⽓泡：利⽤打印机⾃动清洗程序清洗打印头。
如果多次清洗依旧⽆法改善，不要取出墨盒，等待⼏⼩时后，重新测试，也许可以改善。
２：没有将标签撕除⼲净：将标签完全撕除！（如果墨盒落机后再取出撕除标签则⽆法保证打印质量） ３：打印头堵塞或⽼化：清洗打印头，使⽤年限已到的打印头要更换。
４：控制电路坏：更换打印头或主板，建议送到专业维修部。
⼆：新墨盒落机后显⽰"墨尽" １：墨盒没装到位，或安装时⼒量过⼤：重装⼊墨盒，注意⼒量不要过⼤。
２：没按正确步骤安装墨盒，⽽是将打印机强⾏断电后，安装墨盒：按正确步骤在通电状态下重新操作⼀遍，但只需要打开盖⼦后再合上，然后清洗打印头。
３：打印头内簧⽚⽼化失去作⽤：更换或维修。
三：打印图象上出现横纹、⽩条或图⽂变浅、模糊 １：介质设置与实际使⽤的类型不符：修改驱动程序中的介质类型，使其与实际介质匹配。
２：介质的正⾯朝下：正确放置打印介质，注意打印⾯朝上。
３：喷头有脏物：清洗喷头。
４：墨盒已近⽤完，墨⽔量低：检查打印机控制⾯板上的墨⽔灯，准备更换墨盒。
５：连续打印时间过长：暂停打印，关闭电源，等候10-20分钟。
６：墨盒内有⽓泡：清洗喷头。
四：垂直线条错位或出现竖纹 1：打印头已脏个别喷孔不出墨：清洗打印头 2:打印机驱动程序中的⾼速打印模式开启:关闭该模式。
3:打印头错位:运⾏驱动程序中的打印头对中校准程序。
4:连续打印时间过长:暂停打印，关闭电源，等候10-20分钟。
五:垂直线条错位或出现竖纹 1:打印头已脏个别喷孔不出墨:清洗打印头。
2:打印机驱动程序中的⾼速打印模式开启:关闭该模式。
3:打印头错位:运⾏驱动程序中的打印头对中校准程序。
4:连续打印时间过长:暂停打印，关闭电源，等候10-20分钟。
六:图象不正确或缺⾊ 1:打印机驱动程序中墨⽔设置为"⿊⾊":修改设置，设置为"彩⾊"。
一台爱普生LQ630K打印机本来是不通电的，其发生的故障是因为打印头线圈和主板的打印头驱动IC烧掉了，使得线圈对地短路，才导致打印机不通电，要换掉烧坏的打印头线圈和主板的打印头驱动IC。
下面就直接上图：这里要注意，如果是烧了打印头驱动IC的话，你必须得先换掉那个I C，如果不换装上打印头再通电照样会烧线圈的看了觉得可以的话留下几个M币表示安慰，谢谢！拆打印头可得小心谨慎，这里看到的电路板最上面一排的中间那个焊点是接地的，用表笔按住接地点，然后用另一支表笔按住其他的点，如果阻值在40左右说明是正常的，如果是0－1说明是有问题的。
先拆掉保护盖在拆打印头的时候可以把拆下来的部件按顺序摆放好，以免安装回去的时候不记得哪个该放什么位置这里要提醒一下，这个东西是盖住打印针的，这上面有四个脚有缺口，但是三个是紧挨在一起的，在装回原位的时候第一个口下面的槽要对准图右边白色胶的位置。
这里开始拆针了，第一次拆的朋友得小心，别把针弄弯了，用镊子一根根取出来，老手可以用镊子一次取多根本帖最近评分记录：共56 条评分M币+325hfsp M币+5 01-04 認真發帖shuishou M币+5 2011-12-18 謝謝分享朝、夕M币+5 2011-11-06 謝謝分享lwz642246 M币+8 2011-10-06 優秀文章ps_x_boy M币+10 2011-10-05 动手能力强，zhangjuyi M币+3 2011-09-25 -weijun189 M币+5 2011-09-25 認真發帖春风化雪M币+3 2011-09-17 想学你为师呢懒虫包子M币+10 2011-09-13 原創內容dushuji M币+5 2011-09-13 認真發帖查看更多隐藏收藏新鲜事推荐：2相关话题∙拆解中崎微型票据打印机∙出一些闲置的、拆机的、全新的东西（全出了）∙拆解惠普A516照片打印机∙联想M7250打印/复印/扫描/传真一体机拆洗激光器关键词: 爱普生打印头针打打印机EPSON维修必备★数码维修配件总批发入口：手机配件、U盘配件、MP3配件、数码配件、充电器、数据线、读卡器、常用工具等★分享到淘江湖新浪QQ微博QQ空间开心人人豆瓣网易微博百度鲜果白社会飞信【无名指的等待】在数码之家个人成长史：/read.php?tid=324417 HP 12A硒鼓拆装加粉全过程：/read.php?tid=295522【HP 1020】打印机拆机换定影膜：/read.php?tid=283441爱普生【LQ－630K】打印头换针及线圈：/read.php?tid=281803回复引用举报无名指的等待欢迎大家回我的贴，回贴加M币级别: 数码之家帮帮团发帖17532M币570专家30贡献值204关注Ta发消息只看该作者1楼发表于: 2011-06-29继续上传图片。
打印机电源（以LQ1600K3为例）简图滤波电路滤波电路大大减小了外部噪声和打印机内部所产生的噪声。
滤波器中使用的线圈和电容的作用是抑制交流电中的毛刺脉冲，使噪声干扰降低到最小从而得到一个较平滑的正弦波。
C3、C4电容接于地是为了防止电源中窜入高脉冲损坏电路整流电路经高频滤波电容和电感滤波后的形成准正玄波，再经桥式整流、C11滤波，C11两端电压约310V.DC-DC转换电路降压型DC-DC转换电路采用串联开关稳压电路，其工作原理是，当开关管Q导通时（T ON）电感L将能量以磁场的形式储存起来，电源V S对L储能、对C充电，并提供负载电流，二极管VD被反向偏置而截止，只有当Q导通时，来自电源的电流才会流动.当Q截止时，L中消失的磁场使用其极性倒向，右正左负，向C充电并经续流二极管VD释放能量，L和C在T off时供负载电流。
由于储能在L中的电势必须等于释放出来的反电势值，若不计二极管和开关管的压降及L内阻，则有Vo＝V S×T ON/T=VS×D,其中D=T ON/T(其中T=T ON+T OFF)是导通占空比。
V O开关电源电路,具有元件少，变压器小的特点，场效应Q1既是开关管又是振荡管，振荡周期由电阻R11和C13的充放电时间常数所决定。
电路的工作过程是导通饱和→截止→导通饱和，周而复始地进行下去.导通饱和阶段从饱和到截止阶段从截止到导通饱和阶段+35V 整形电路由变压器次级、D51、电容C51/52组成+35V稳压控制电路正常工作状态下，稳压控制电路使输出电压稳定在35V±6%。
如果因某种原因引起输出电压高于35V ±6%，因为稳压二极管ZD51、ZD81~ZD85两端电压32.7V保持不变，所以流进PC1脚1—2中的电流加大使Q3发射极电位提高导至Q2导通，使Q1截止，当稳压二极管ZD51、ZD81~ZD85两端电压低于32.7V±2.75%时，PC1、Q2截止，使Q1正常导通，重新恢复35V±6% 。
打印机技术论坛 感谢上海普广数码科技有限公司提供技术支持 一：清EEPROM及其它面板操作速查(打印机内存全清)针打LQ-300k+换行／换页＋进纸/退纸+暂停＋电源LX-300+换行／换页＋进纸/退纸+暂停＋电源LQ－580K：换行／换页＋进退纸+暂停＋电源.LQ-630K：清EEPROM：换行／换页＋进退纸+暂停＋电源.设置：进纸/退纸 + 暂停 + 电源键盘锁定：换行／换页 + 暂停 + 5秒以上，响二声。
解锁：进纸/退纸 + 换行／换页 ＋ on.LQ-670K：高速＋切纸＋电源LQ-680K :换行／换页＋进纸/退纸+暂停＋电源LQ-1600K3/K3＋，2600K字体＋切纸＋电源LQ-1600K4/K4+字体＋切纸＋电源LQ-2600K字体 + 切纸 + 电源DLQ-1000K：Line Feed + Form Feed + Micro Adjust↓ + 电源DLQ-3000K：清EEPROM：Selec Type + Paper Select + Pause ＋电源DLQ-3500K：LF/FF + Load/Eject + Pause + 电源喷墨COLOR切换 + 字体 + 进/退纸 + 暂停＋电源COLOR II切换+暂停+进纸+彩清洗＋电源COLOR 300进纸+清洗+电源， 再按清洗10秒COLOR 400/440/460进纸灯闪几秒后，按1、 进/退纸清EEPROM2、 清洗10秒，清废墨计数器COLOR 500进纸 + 黑头清洗 + 彩头清洗 + on ，再按进纸键3秒 COLOR 600/640/66O/670进纸+清洗+电源 缺纸灯闪5秒后，再按1、进/退纸清EEPROM及timer IC2、清洗10秒，清废墨计数器COLOR 800／850初始化：进纸＋黑头清洗＋彩头清洗＋ON，松手再按彩头清洗10秒COLOR 1520K切换＋进／退纸＋换行／换页＋微调↑+ 电源COLOR 3000暂停 + 换行/换页 + 微调↓ + 电源SP870/1270进/退纸 + 清洗 + on 然后按1、 /退纸清EEPROM及timer IC2、 清洗10秒，清废墨计数器SP 950:Paper + Roll paper + on 1. Paper (EEPROM)SP 2100/2200Paper + Roll paper + on 1. Paper (EEPROM)MJ－510进/退纸 + 清洗 + on 松手后再按进/退纸10秒至进纸灯和缺墨灯闪MJ-850切换 + 暂停 + 电源, 再按进/退纸至省墨灯与暂停灯闪烁再按切换MJ-1000切换 + 省墨/压缩 + 进/退纸 + 暂停 + 电源MJ-1500K/K＋切换＋微调↓＋暂停＋换行／换页＋ON激光机EPL-5600:Item+1+Continue+On Line+开机EPL-5700:按切换键+操作继续键+联机键+开机EPL-5700L:操作同EPL-1220（参见1220图示）EPL-5800:按切换键+操作继续键+联机键+开机EPL-5800L:驱动 + 属性→可选设定值 Alt + Ctrl + Shift + W + 鼠标左键EPL-5900&EPL-6100:按住Start/Stop + Job Cancel + Information + 电源，直到联机和错误指示灯同时亮.EPL-5900L&EPL-6100L:1、计算机中选择打印机“属性”中的“可选设定值”项；2、时按住键盘的ALT+CTRL+SHIFT+“W”键，然后用鼠标点击屏幕中“可选设定值”项的任意空白区域，参考EPL-1220图示；3、屏幕出现是否进行EEPROM初始化的对话框，选择“YES“，操作完成。
EPSON针式打印机电源板及主板维修2007年09月15日星期六下午 02:07五、电源板与主板故障一般针式机开机无电源，主要是电源板或主板的问题，如何判断究竟是谁的问题呢?其实有一个方法非常简单，就是将电源板与主板的连接线断开,然后看打印机所带的风扇是否会转,就知道问题所在了。
(现在生产的的针式打印机已取消风扇,但愿你以前留有一个)还有一个值得注意的是 DLQ-2000K 这种机型,开机无电源一般不是电源的问题,是打印头某个线圈短路造成的电路保护,只要把打印头拆下,就知原因。
主板故障自身出现的质量问题很少,主要是用户的错误操作和使用环境有关。
用户使用打印机热拔插并口线是非常容易损坏主板的,轻则损坏接口芯片,重则主板报废.曾见过有主板接口焊脚熔断,06 芯片炸掉,损坏非常严重,通常这种情况主板无法修复,连程序片都会报销。
开机报警也是主板故障中较常见的,大多数是由打印机使的环境造成。
如动物排泄物腐蚀，尘埃和纸屑附着都会使打印机有一些莫名其妙的问题。
LQ-1600K3+一、打印文档或表格时发生错位。
故障分析：⑴ 按常规清洁字车组件，之后进行 BI-D 调整，BI-D 调整的打印样张均正常后，联机打印WORD 文档，发现故障并未排除；⑵ 接下来就试着更换字车电机，故障依旧；⑶ 更换字车组件（字车导轴，字车托架）后，故障依旧；⑷ 用排除法，肯定是机械的问题，发现跟字车移动有关的只剩下色带驱动组件（含字车同步带）了，试更换之，问题终于排除了。
维修总结：该故障是由于字车同步带的松紧度不佳造成的，使得打印头左右移动时的定位不准，引起打印错位了。
二、打印错位，但 WIN98 / DOS 状态下屏幕打印正常。
故障分析：⑴ 首先更换主板，故障依旧；⑵ 更换打印机端口，但使用 SPP、EPP 端口，不能联机打印，只有 ECP 可以打印；⑶ 把打印机换到另一电脑打印正常，看来是软件故障；首先杀毒，无病毒，再重装 WIN98，联机打印正常。
三、工作一段时间后，面板灯全闪；并且有时一开机（打印头刚向左移动几公分）面板灯即开始闪烁。
故障分析：⑴ 首先检查头缆是否接触不良，有无变形，或是某一脚变成裸线了，发现均正常；⑵ 检查打印头热敏电阻端的有无虚焊，接触不良，正常；⑶ 依次更换机械、主板后，故障依旧；⑷ 从另一台好的 LQ-1600K3+机子上拆主板试打，正常，故障排除了；⑸ 主板上只有监控芯片没换了，试换后，OK故障总结：监控程序运行紊乱造成打印机工作的不稳定。
四、维修经验 2 则（主板腐蚀）做为一名硬件工程师，主要的任务是快速、准确、优质地修好每一台机子，不管它是什么故障及内部如何，都应一样对待，使它的性能如初，状态如初，清洁如初。
现就工作中的一些经验介绍如下，共大家分享。
实例 1：一台 LQ-1600K3+因鼠害开机无电，经查电源板正常，主板上屎、尿无有，并严重锈蚀，机内底盘污染。
经清除杂物、防锈处理后，通电试机，有电但字车无动作，且灯全亮，认为 CPU 坏，或有锈断，未查出。
后经过仔细检查为 IC7 的 17 脚与 IC1、IC2、IC3、与IC5 的过线孔开路，补焊后试机正常。
实例 2：一台一台 LQ-1600K3 打印机因漏液严重腐蚀，表现为开机无电。
首先判断为主板故障，照常规处理是主板与电源板连接通电试机无任何反映，经测主板上+35V、+5V 均正常，控制面板上灯不亮。
后经多处查找及测量发现 IC1 的 41 脚到 IC2 的 24 脚及RM25 通，但到RM21 的边线则不通，印有白色横线处约有 0.1mm 的断点，补焊则正常。
DLQ-3500K一、前面进单页纸后又退出解决方法：将 Firmware 内容重新写入主板，正常。
操作步骤：1、从网上下载 Firmware 文件并解压缩2、按字体 + 高速 + 切纸 + 纸张来源 + 开机3、在 DOS 下执行下面语句COPY IPL4600.MOT PRNCOPY K03125.MOT PRN传输完毕后关机。
注意：更换主板后除写 Firmware 外，还必须进行调整。
将α（头值）和β（机架）值输入，否则有可能出现打印空白EPSON针式打印机换针及维修2007年09月15日星期六下午 02:04针式打印机针式机的字车异常与喷墨打印机不同，针式机字车异常通常都不用更换字车，但最好的解决方法是将字车轴取出，擦干净，将油加注到油毡上。
另一种造成字车异常的情况是字车电机缺相，判断方法是用手拖动字车，感觉比正常情况过轻或过重都不正常。
再一种是 HP 传感器造成的字车异常，只需更换传感器即可解决问题。
打印头故障维修断针是打印头比较常见的故障,其原因主要有：1、打印强度大，打印量大，自然是造成断针的主要原因；2、打印头脏污，由于长期使用，打印头渡针板间累积油墨与纸屑形成的污物,使其出针受阻,容易折断打印针；3、色带造成的断针，使用非原装色带或色带使用时间太长，使色带的组织受到破坏，当打印针打到色带上容易将针刮断。
4、线圈短路:排除线圈本身的质量问题的情况外，主板的针驱动管也是一个主要原因，如针驱动损坏，在换线圈后也要把对应的针驱动管一并更换。
5、热敏电阻:热敏电阻损坏是非常少的,其表现的故障就象是打印头过热而出的的状况。
针式打印机打印头故障维修打印头故障主要有：打印头断针、打印针线圈烧坏、打印头与打印辊之间的间隙偏离及打印头电缆断线。
1．打印头断针打印头断针是打印机最常见的故障，这种故障几乎占到总故障的一半。
由于打印机的打印原理是由多根打印针击打色带形成的点阵组成一个字符／汉字。
若打印头中有断针，就会出现打印的字符／汉字缺点少划。
这里着重介绍几种机型的换针方法：(1)LQ-1600K/ LQ-1900K 打印机1)结构：LQ-1600K 与 LQ-1900K 打印头均为双层针排列结构，针分长、短两种规格，各l2 根。
2)排列: 打印头 24 根针分奇偶双列，如图１所示。
其中长针为：2，6，10，14，18，22，3，7，11，l 5，19，23；短针为：4，8，12，l 6，20，24，l，5，9，l3。
换针方法：首先用打印头故障测试程序检查出哪几号针出现故障，然后取下色带盒，翻开打印头锁定夹，从两边捏住打印头散热片(即外壳)，向上提起打印头可以看到连着两根柔性扁平电缆，拔去电缆便可拿出打印头。
用酒精棉球擦洗打印头前面的墨污，查看一下是否有缺针情况。
若是断针，则需要进行换针。
换针时要准备好工具，主要有镊子、刀片、金刚挫、钢尺、油石和打印头专用夹具(一种专门用于拆卸打印头散热片的工具)。
用专用夹具退下散热片，可以看到好几层结构。
将头部朝下，松开定位爪，取下最上面的后铜盖，便可以看到环形分布的 12 根长针，从测试结果区分出断针是长针还是短针，然后数出所断长针的位置，用镊子取出放在一边；如果还有短针断针，则继续取出所有长针，再用刀片沿中间的黄色铜垫片下方分开，露出 12 根短针，用同样方法取出断针。
继而取下一根好针(取长针或短针视所换断针而定)，用钢尺精确测量该针的长度，将新针按所量的尺寸，用金钢挫磨好(注意将针的头部毛刺磨去)后，再从原位置插入，换好后用手指轻压 12 根针的尾部，使针头从前面探出，此时，应看到 1 号针和 24 号针位有针露出，而且各列针与针之间应间隔一孔，若有位置插错，必须重新调整。
同时，当手指放开后各针都能立即收针，保证各针出针畅通。
只有在确认短针全部到位后，才可以安装长针。
在合上铜座之前还要使每针的定位销入槽，将长针层定位孔合上，检查没有缝隙便可安装长针了。
长针只须照着对应孔位置插下去，长针自尾部到探出头，要经过几道导向槽，最上边的槽孔是很容易穿下去的。
第二道孔稍微难一些，只要穿过去，针就能顺势而下，很容易到达所在位置。
用拇指压住衔铁，针应露出1mm，表示换上去的针是好的。
全部插好后，压上后铜盖，应无缝隙，装好三脚定位爪，套上散热片，即可上机打印测试。
2．打印针线圈故障由于打印头出针动作是依赖于打印针驱动线圈通电后产生磁场，吸合或释放衔铁而控制打印针的进退。
若针驱动线圈烧断(开路)，则相应的打印针就不出针，因而造成打印缺点少划；若针驱动线圈短路(击穿)，有可能会使整个打印机不工作。
打印针驱动线圈正常与否，一般用万用表的R×1 挡测量其直流电阻的方法进行鉴别。
几种常用打印机的打印头针驱动线圈的直流电阻值参见表 1。
下面以 LQ1600K 打印机为例为大家介绍一下更换线圈的方法。
更换线圈时应按照固定的线圈对应关系(如图 4)找到坏线圈，用小刀切断粘结在线圈架上的明胶，再用镊子和电烙铁取出线圈。
拆下坏线圈时要注意不要将相邻的好线圈碰坏，装线圈时应注意线圈的引脚不要和铁壳相碰。
最后用明胶固定好线圈。
打印头修好后，按照拆卸时的逆顺序将打印头恢复。
打印针和线圈维修完后，先不要急于开机，如果打印头中有线圈损坏，则需要检查打印机内的驱动三极管 V1-V24 是否正常，24 个驱动三极管的外围电路完全一样，所以，在正常情况下测每只三极管的静态在线参数是很接近的。
在打印机断电的情况下，用万用表测量各驱动管的 b-e、c-e 之间的电阻，就能判断驱动管是否有问题。
如果驱动管中有损坏，仍会烧坏驱动线圈。
LQ-1600K 29 土 2LQ-1600K II 约 42LQ-180OK 约 42LQ-1900K 约 15DLQ-2000K 约 16LQ-800／1000 47 土 10％LQ-2500 24 土 10％LX-800 19．2 土 10％3．打印头与打印辊的间隙偏离打印机长期使用之后由于击打、振动的原因；或在对打印机维修之后(打印机的字车机构被拆开修理或清洗)，打印头与打印辊之间间隙会发生变化。
若间隙过小，打印针冲击过大，易造成打印头断针或打印太浓甚至于成墨团(一般称之为"棕色带")；若间隙过大，打印针从导向板伸出较长，也容易造成断针。
同时，所要打印字符／汉字的字迹太淡。
因此要定期检查并调整(特别是在修理过字车机构之后)打印头与打印辊之间的间隙。
打印头与打印辊的间隙是打印机的一个重要参数。
若有偏离，轻者影响打印效果，重者会造成断针，用户应重视定期检查调整。
(1)一种通用的"间隙"调整方法1) 将装在打印头上色带盒取下。
