激光打印机开关电源电路分析及故障维修

激光打印机常见故障维修输出横向无规律黑带(线可能故障原因:(1感光鼓消电极接触不良;(2感光鼓刮板剪切力过大;(3感光鼓主齿轮转动时发生抖动;(4感光鼓有缺陷或安装不正确。

一般检修方法:(1先检查感光鼓消电触点是否接触良好,感光鼓表面光导体曝光后的点阵与导电基导通,电荷经感光鼓导电基经消电刷对地释放。

例如惠普4L、4P型感光鼓的消电刷,就是采用消电刷与导电基圆筒内壁磨擦的消电方式,当用一定的时间后,感光鼓内壁被消电刷磨出两条深沟(双触电,这样会使触点与感光鼓导电基接触不良。

维修的方法是改变触点原来的磨擦轨迹,然后涂上导电润滑脂增加导电率即可。

(2再检查感光鼓刮板是否润滑(是否剪切力过大。

清洁刮板与感光鼓之间有一个剪切角,对感光鼓的剪切力很大。

为了使感光鼓与刮板之间有良好的清洁能力,并且还需有良好的润滑而不损伤感光鼓,在刮板刃部涂有一层润滑粉。

当使用日久润滑粉摩擦消失或清洁时将润滑粉擦掉,则刮板对感光鼓就会形成很大剪切阻力,使感光鼓运转不畅,产生抖动现象(这一般多发生在再生硒鼓上,就会使感光鼓动转不畅,出现故障。

因此要特别注意,在清洁或更换感光鼓时不能把刮板上润滑粉去掉。

要消除这个故障,只有更换刮板。

(3打印机中有很多传动齿轮,当打印机使用一定时间后,往往会出现传动齿轮之间无润滑,磨损过度的问题,使齿轮间咬合间隙过大,引起传动不稳产生抖动现象,这也是造成横向黑线故障的一个重要原因。

这时要先调整感光鼓啮合的主传动齿轮等,在齿轮上可适当加些润滑膏或润滑油,若磨损较厉害,无法调整,则应更换打印机与感光鼓啮合的主传动齿轮,才能消除故障。

(4出现横向黑线条的还有一个原因是感光鼓有缺陷或安装不正确。

当感光鼓有缺陷时,打印页面上出现的横向黑线条或污迹多是具有规律性的,这时可取出硒鼓仔细检查,若感光鼓确有问题,应更换感光鼓。

若感光鼓没有问题,则可能是由于感光鼓安装不正确所造成的,当感光鼓安装不正确时,会导致其与打印纸的接触不正常,出现打印不均和黑条等现象。

【激光打印机使用工作原理和一般故障检修】【激光打印机工作原理】激光打印机以其打印速度快，打印品质高的优点，在人们的日常工作中越来越受到青睐。

但了解其工作原理的人并不多。

本文根据激光打印机的工作特点，浅淡激光打印机工作原理。

激光打印机一般分成6大系统： 1、Power System(供电系统) 2、DC controller System(直流控制系统) 3、Formatter System(接口系统) 4、Laser/Scanner System(激光扫描系统) 5、Image Formation System (成像系统) 6、Pick-up/Feed System(搓纸系统)。

下面将对这6大系统分别进行阐述。

一、Power System（供电系统）供电系统作用于其它5个系统，根据需要，输入的交流电被调控为高压、低压、直流电。

高压电一般作用于成像系统，许多型号的打印机都单独的高压板，像HP4、HP4V、方正文杰作280、ＸeroxP8E、Canon BX/BX2等。

但随着集成化的增、高，很多打印机的高压板、电源板以及DC控制板被集成在一起。

像HP5L/6L，HP4L/4P、HP5P/6P、HP4000、HP5000等。

低压电主要用来驱动各个引擎马达，其电压根据需要而定，像HP5L/6L主要有5V、12V电压，而HP5000主要有3.4\/、5V、24V电压。

直流电主要用来驱动DC板上的各种型号的传感器、控制芯片以及CPU等。

二、DC Controller System（直流控制系统）直流控制系统主要用来协调和控制打印机的各系统之间的工作：从接口系统接收数据，驱动控制激光扫描单元、测试传感器、控制交直流电的分布，过压/欠流保护、节能模式、控制高压电的分布等。

其电路构成比其它5 个系统都复杂，涉及到电路的一些专业知识，像放大电路、反馈电路、整流电路等，是维修的一个难关。

三、Formatter System（接口系统）接口系统是打印机和计算机连接的桥梁，它负责把计算机传递过来的一定格式的数据翻译成DC板能处理的格式，并传递给DC板。

硒鼓故障分析大全激光打印机的电路设计相当完善，它采用了多级的保护措施和顺序开关电路，故障率很低。

所以当打印机出现故障时，要先排除其他操作不当和介质不适合的问题，不要急于拆解打印机，要先关闭总电源开关，等打印机温度降下来后重新开机，以观察故障是否清除，如果故障现象依旧再进行检修。

因为激光打印机很多的故障属于临时性错误而造成的，所以这么做是借助于重新启动打印机的自检测功能，来恢复顺序错误故障。

1询问:弄清打印机的购买时间、打印工作量的大小、经常使用什么样的打印介质等等。

根据操作人员提供的信息，作出基本的判断和合理的解释2观察:首先观察打印机的使用环境、打印介质是否符合标准，必要时打开机盖观察有无部件松动、损坏，查看机器内部的污染情况是否严重。

凡是能观察到的部位都进行检查，并用手配合触摸部件有无松动、温度过高或烧焦现象。

如果是打印样稿出现问题，可通过观察打印样张，分析判断故障原因，然后合上机盖接通电源，观察面板指示灯的状态，看打印机能否顺利通过自检，“准备就绪”指示灯是否正常。

如果面板“错误灯”亮及闪烁，或机内有异味散发出来，应立即关闭电源进行一步检查检测,利用仪表进行测量,要根据不同机型的技术指标，测量各检测点的电阻、电压、电流的数值，判断引起故障的原因。

激光打印机电路的结构比较复杂，大多采用脉冲、光电、时序电路，测量时有一定的难度.但激光打印机主控制电路很少发生故障，一般故障大多发生在电源电路、温控元件和光电感应器及机械传动装置等部位。

维修时应针对故障发生的部位.维修方法1、分割法激光打印机集激光、电子、光学、机械于一体的设备，通过分析故障现象，可以采取“分割”的手段进行故障的判断与维修。

首先，分析引起故障发生的原因是在哪一部分，如果是发生在光学或机械部分，就可以排除其他部分，集中精力于故障发生的部分。

这就是所谓的分割法2、面板法面板法是一种比较直观的方法，它是利用打印机面板指示灯的状态，或显示窗中显示出的代码信息，采取相应的方法排除故障。

惠普HP1010型激光打印机电源电路分析HP 1010型激光打印机的电源电路包括市电电压输入及变换、定影系统供电电路、开关电源三部分。

市电电压输入及变换如图1所示，接通电源开关SWl01后，市电电压通过保险管FUl01、SWl01加到市电输入电路和定影系统供电电路。

一路经C101、R101、L102、C104、C105、C106等组成的线路滤波后，通过D101～D104组成的整流堆进行整流，由C107滤波，在C107两端产生300V电压(与市电高低有关)。

THl01是负温度系数热敏电阻，可限制开机瞬间C107充电产生的大冲击电流。

VZl01是压敏电阻，用于防止市电电压过高给开关电源或定影系统带来危害。

定影系统供电及其控制该机通电后，连接器J201 19 、 21 脚均输入高电平。

21 脚输入的控制信号使Q103导通，RLl01的驱动线圈产生磁场，将RLl01内的触点吸合。

19 脚输入的控制电压经Q102放大后为SSR101供电，使其工作，可控硅Q101因有触发信号而导通；此时，市电电压通过连接器J102的①、②脚为加热陶瓷片供电。

当加热陶瓷片的温度达到185℃ 左右时，J 20l 19 脚输入低电平，使Q102截止，于是Q101关断，加热陶瓷片停止加热；同时，微处理器发出指令使“准备好”灯点亮。

如果在设定时间内打印机未工作，则J 20l 21 脚输入低电平，使Q103截止，RL101内的触点释放，机器进入待机状态。

Q 101 A 、K极间接的SQL01，实际安装的是高频滤波电容。

开关电源该机采用了由开关管Q501(K769)、开关变压器T501为核心构成的并联型自激式开关电源，如图2所示。

(1)工作过程300V电压一路经保险电阻R53、T501的初级绕组(①- 3 绕组)加到Q501的D极．另一路经R501、R502送到Q 50l 的G极，为Q 50l 提供启动电流。

T1的正反馈绕组(⑤-⑥绕组)与Q 50l 共同构成开关振荡电路。

激光打印机常见故障分析及排除方法详解（图）【IT168 OA维修站】激光打印机是我们日常办公最常见的产品。

虽然是一类稳定性高且输出快速的机器，但毕竟也是个消耗品，用了一段时间，难免会出现一些问题，比如输出问题，接触不良等等。

绝大多数时候，我们都会等待维修上门，但这样多少还是会影响正常使用，尤其是一些小问题，完全可以自己动手解决，这样即可避免时间的浪费。

考虑到大家实际使用中的需求，于是为大家整理了用户最为关心的激光打印机常见问题，辅助大家快速解决激光打印机使用中遇到的问题。

一.输出全张黑纸可能故障原因：(1) 若激光器肯定是好的，则可能充电电极与栅网短路;(2) 扫描驱动电路逻辑错误;(3) 硒鼓组件放电不良;(4) 信号连线没有接好。

二.输出全幅纵向黑带(线)可能故障原因：(1)感光鼓刮板受损或刮板上其上利物划伤感光鼓;(2)磁辊刮板局部损伤;(3)打印机(一般指导纸器通道)被墨粉污染。

三.输出横向无规律黑带(线)可能故障原因：(1)感光鼓消电极接触不良;(2)感光鼓刮板剪切力过大;(3)感光鼓主齿轮转动时发生抖动;(4)感光鼓有缺陷或安装不正确。

四.输出全张白纸可能故障原因：(1) 粉盒内已无墨粉;(2) 激光器机械快门没打开;(3) 激光束检测器污染或损坏;(4)激光器损坏。

五.输出纵向有规则的白带(条)可能故障原因：(1)墨粉即将用完，则在磁辊的局部已没有墨粉(一般在样张靠中间部分);(2)光束反射镜被墨粉等脏物污染;(3)扫描光路被异物遮挡。

六.输出横向无规律白条(带)可能故障原因：(1)充电电极丝污染或充电辊触点接触不良;(2)感光鼓表面光导层疲劳;(3)感光鼓消电不良。

七.输出图文淡白可能故障原因：(1)打印纸受潮;(2)墨粉受潮或感光鼓组件问题;(3)感光鼓曝光后消电不良，表面电位低;(4)曝光不足;(5)磁辊偏压低;(6)转印电压低。

八. 输出图像发虚可能故障原因：(1)使用了不符合标准的打印纸;(2)墨粉型号与机子型不相配或墨粉受潮;(3)感光鼓受潮;(4)扫描组件中有部件松动;(5)扫描电机运转不平稳，有抖动现象。

激光打印机工作原理及故障维修大全激光打印机一般分成6大系统： 1、Power System(供电系统) 2、DC controller System(直流控制系统) 3、formatter System(接口系统) 4、Laser/Scanner System(激光扫描系统) 5、Image formation System (成像系统) 6、Pick-up/Feed System(搓纸系统)。

下面将对这6大系统分别进行阐述。

一、Power System（供电系统）Mu0!,K供电系统作用于其它5个系统，根据需要，输入的交流电被调控为高压、低压、直流电。

高压电一般作用于成像系统，许多型号的打印机都单独的高压板，像HP4、HP4V、方正文杰作280、ＸeroxP8E、Canon BX/BX2等。

但随着集成化的增、高，很多打印机的高压板、电源板以及DC控制板被集成在一起。

像HP5L/6L，HP4L/4P、HP5P/6P、HP4000、HP5000等。

低压电主要用来驱动各个引擎马达，其电压根据需要而定，像HP5L/6L主要有5V、12V电压，而HP5000主要有3.4\/、5V、24V电压。

直流电主要用来驱动DC板上的各种型号的传感器、控制芯片以及CPU等。

二、DC Controller System（直流控制系统）直流控制系统主要用来协调和控制打印机的各系统之间的工作：从接口系统接收数据，驱动控制激光扫描单元、测试传感器、控制交直流电的分布，过压/欠流保护、节能模式、控制高压电的分布等。

其电路构成比其它5 个系统都复杂，涉及到电路的一些专业知识，像放大电路、反馈电路、整流电路等，是维修的一个难关。

三、formatter System（接口系统）接口系统是打印机和计算机连接的桥梁，它负责把计算机传递过来的一定格式的数据翻译成DC板能处理的格式，并传递给DC板。

接口系统的构成一般有三个部分：接口电路、CPU 、BIOS电路。

惠普HP1010型激光打印机电源电路分析HP 1010型激光打印机的电源电路包括市电电压输入及变换、定影系统供电电路、开关电源三部分。

市电电压输入及变换如图1所示，接通电源开关SWl01后，市电电压通过保险管FUl01、SWl01加到市电输入电路和定影系统供电电路。

一路经C101、R101、L102、C104、C105、C106等组成的线路滤波后，通过D101～D104组成的整流堆进行整流，由C107滤波，在C107两端产生300V电压(与市电高低有关)。

THl01是负温度系数热敏电阻，可限制开机瞬间C107充电产生的大冲击电流。

VZl01是压敏电阻，用于防止市电电压过高给开关电源或定影系统带来危害。

定影系统供电及其控制该机通电后，连接器J201 19 、 21 脚均输入高电平。

21 脚输入的控制信号使Q103导通，RLl01的驱动线圈产生磁场，将RLl01内的触点吸合。

19 脚输入的控制电压经Q102放大后为SSR101供电，使其工作，可控硅Q101因有触发信号而导通；此时，市电电压通过连接器J102的①、②脚为加热陶瓷片供电。

当加热陶瓷片的温度达到 185℃左右时，J 20l 19 脚输入低电平，使Q102截止，于是Q101关断，加热陶瓷片停止加热；同时，微处理器发出指令使“准备好”灯点亮。

如果在设定时间内打印机未工作，则J 20l 21 脚输入低电平，使Q103截止，RL101内的触点释放，机器进入待机状态。

Q 101 A 、K极间接的SQL01，实际安装的是高频滤波电容。

开关电源该机采用了由开关管Q501(K769)、开关变压器T501为核心构成的并联型自激式开关电源，如图2所示。

(1)工作过程300V电压一路经保险电阻R53、T501的初级绕组(①- 3 绕组)加到Q501的D极．另一路经R501、R502送到Q 50l 的G极，为Q 50l 提供启动电流。

T1的正反馈绕组(⑤-⑥绕组)与Q 50l 共同构成开关振荡电路。

激光打印机维修手册一、概述激光打印机作为一种高效、精确且广泛应用的打印设备，为我们提供了便捷的办公打印服务。

然而，偶尔出现的故障与问题可能会影响其正常运行。

本手册旨在为用户提供一些常见激光打印机故障的排除方法和维修指南，以帮助用户更好地维护和修复激光打印机。

二、故障排除1. 打印机不工作- 检查电源线是否插紧，确保电源接口正常。

- 检查打印机显示面板是否亮起，如果未亮起，可能是电源故障，建议更换电源。

- 检查打印机连接的数据线是否松动或损坏，若有问题，及时更换。

- 确保打印机与计算机连接正常，确保其在设备管理器中显示正常。

2. 印刷质量差- 检查打印机墨盒是否过期或耗尽，若过期或耗尽，建议更换墨盒。

- 清理印刷头，确保其表面无污渍和灰尘。

- 调整打印机的打印质量设置，以获得更好的印刷效果。

- 检查打印纸质量，确保使用高质量打印纸，以避免影响印刷效果。

3. 纸张卡纸- 检查纸张加载托盘是否正确放置，纸张是否对齐。

- 清理纸张储存器和进纸轨道，确保它们没有灰尘或纸屑。

- 避免过多装载纸张，以免引起堵塞。

4. 打印速度慢- 检查打印机设置，确保打印机不处于节能模式下。

- 增加打印缓冲区大小，以提高打印速度。

- 更新驱动程序，确保使用最新版本的驱动程序。

- 减少打印文件的复杂性，以减少处理时间。

5. 打印机发出异常噪音- 检查打印机内是否有卡纸或其他异物，如有必要，清理打印机内部。

- 检查打印机零件是否松动，如发现松动的零件，紧固或更换零件。

三、维护指南1. 清洁打印机- 定期用湿布擦拭打印机外壳，保持其清洁整洁。

- 使用压缩空气吹扫打印机内部，去除灰尘和纸屑。

2. 定期更换墨盒和打印头- 根据墨盒使用寿命，及时更换墨盒。

- 清洁打印头表面，避免堵塞和印刷质量下降。

3. 避免频繁开关打印机- 频繁开关打印机可能会导致打印机启动速度变慢或出现其他故障。

4. 避免过载打印任务- 长时间高强度的打印任务可能会对打印机造成损害，合理安排打印任务。

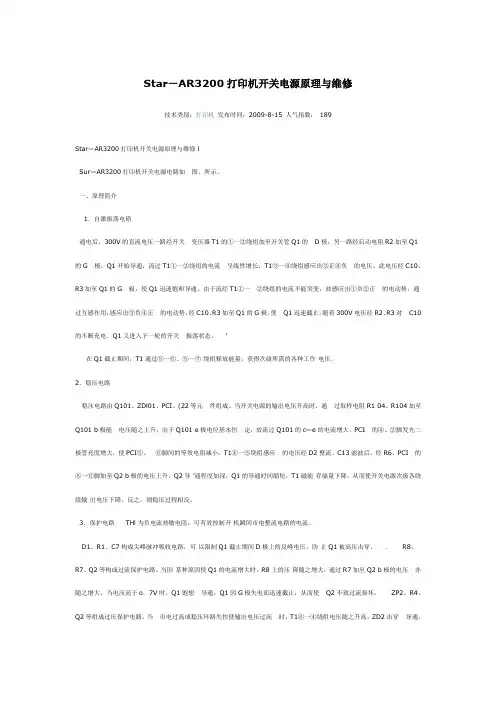

Star—AR3200打印机开关电源原理与维修技术类别：打印机发布时间：2009-8-15 人气指数：189Star—AR3200打印机开关电源原理与维修 lSur—AR3200打印机开关电源电路如图、所示。

一、原理简介1．自激振荡电硌通电后，300V的直流电压一路经开关变压器T1的①一②绕组加至开关管Q1的 D极，另一路经启动电阻R2加至Q1的G 极，Q1开始导通，流过T1①一②绕组的电流呈线性增长，T1③一④绕组感应出③正④负的电压。

此电压经C10、R3加至Q1的G 极，使Q1迅速饱和导通。

由于流经T1①一②绕组的电流不能突变，故感应出①负②正的电动势，通过互感作用，感应出③负④正的电动势，经C10、R3加至Q1的G极，使 Q1迅速截止。

随着300V电压经R2、R3对 C10的不断充电．Q1又进入下一轮的开关振荡状态。

‘在Q1截止期间，T1通过⑤一⑥、⑤一⑦绕组释放能量，获得次级所需的各种工作电压。

2．稳压电路稳压电路由Q101、ZDl01、PCI、(22等元件组成。

当开关电源的输出电压升高时，通过取样电阻R1 04、R104加至Q101 b极能电压随之上升，由于Q101 e极电位基本恒定，故流过Q101的c—e的电流增大，PCI 的④、②脚发光二极管亮度增大，使PCI⑤、⑥脚间的等效电阻减小。

T1④一③绕组感应的电压经D2整流、C13滤波后，经R6、PCI 的⑧一⑥脚加至Q2 b极的电压上升，Q2导’通程度加深，Q1的导通时间缩短，T1磁能存储量下降，从而使开关电源次级各绕组输出电压下降。

反之，则稳压过程相反。

3．保护电路 THl为负电流热敏电阻，可有效控制开机瞬间市电整流电路的电流。

D1、R1、C7构成尖峰脉冲吸收电路，可以限制Q1截止期间D极上的反峰电压，防止Q1被高压击穿。

． R8、R7、Q2等构成过流保护电路。

当因某种原因使Q1的电流增大时，R8上的压降随之增大，通过R7加至Q2 b极的电压亦随之增大、当电压高于o．7V时、Q1饱想导通，Q1因G极失电而迅速截止，从而使 Q2不致过流损坏。

激光打印机开关电源电路分析及故障维修激光打印机开关电源电路分析及故障维修激光打印机电源电路的结构激光打印机电源电路主要是将220V市电转换成打印机需要的各种稳定的直流电，为打印机中的各种控制电路提供工作电压，电源电路的工作稳定性直接影响打印机能否正常工作。

激光打印机电源电路包括市电电压输入及变换、开关电源、定影系统供电电路三部分。

电源开关电源接线口保险丝滤波电容电源变压器激光打印机电源电路的工作原理1、市电电压输入及工作电压输出原理惠普1010激光打印机市电输入及定影系统位供电电路图。

由图可知，接通电源开关SWl01后，市电电压通过保险管FUl01、SWl01加到市电输入电路和定影系统供电电路。

一路经C101、R101、L102、C104、C105、C106等组成的线路滤波后，通过D101～D104组成的整流堆进行整流，由C107滤波，在C107两端产生300V电压（与市电高低有关）。

其中THl01是负温度系数热敏电阻，可限制开机瞬间C107充电产生的大冲击电流。

VZl01是压敏电阻，用于防止市电电压过高给开关电源或定影系统带来危害。

激光打印机电源电路的工作原理2、定影系统供电及其控制原理打印机通电后，连接器J20119、21脚均输入高电平。

其中21脚输入的控制信号使Q103导通，使RLl01的驱动线圈产生磁场，将RLl01内的触点吸合。

19脚输入的控制电压经Q102放大后为SSR101供电，使其工作，可控硅Q101因有触发信号而导通；此时，市电电压通过连接器J102的1、2脚为加热陶瓷片供电。

当加热陶瓷片的温度达到185℃左右时，J20l19脚输入低电平，使Q102截止，于是Q101关断，加热陶瓷片停止加热；同时，微处理器发出指令使“准备好”灯点亮。

如果在设定时间内打印机未工作，则J20l21脚输入低电平，使Q103截止，RL101内的触点释放，机器进入待机状态。

Q101A、K极间接的SQL01，实际安装的是高频滤波电容。

开关电源常见故障的分析及维修（论文）开关电源常见故障的分析及维修(论文）摘要：本文主要是针对脉冲宽度调制（PWM）式开关电源常见故障进行分析和维修的。

这类开关电源因其节能，环保，性价比高等优点，很快占领了市场，被广泛的应用于我们的生活中和各行各业中。

但这种开关电源的线路复杂，维修不便，给我们的日常生活和生产带来诸多不便。

因此本文就从这些角度出发，通过分析故障产生的原因以及如何排除故障，进行详细的阐述，希望对我们的日常生活和生产有所帮助。

关键词：开关电源高频变压器 UC3842 PWM前言目前，开关电源已逐渐进入我们的日常生活和生产中，它以节能，环保，性价比高等优点，很快取代了以往传统的那种既笨重效率又低的“线性电源”，很快被人们所接受。

这类开关电源主要是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。

本文就针对此类开关电源进行详细的阐述其原理，常见故障分析以及维修方法。

开关电源的概述及工作原理1.1开关电源的概述开关电源是一种电源转换电路，一般是将交流电（AC）转换成不同电压的直流电（DC），且电压非常平稳。

因开关电源中的开关管（IGBT）总是工作在“开”和“关”的工作状态，所以叫开关电源。

它与传统的线性电源相比无论是在工作程式上还是在各方面的性能上都有了质的飞跃。

传统的线性电源工作程式一般可归纳为：变压器降压，二极管桥式整流，大容量电解电容滤波，稳压电路或专用稳压IC稳压。

而开关电源则不同，它的工作程式一般可归纳为：高压大电流二极管桥式整流，大容量电解电容滤波，中间控制高频变换环节，整流，滤波，稳压及反馈环节，保护环节等。

第10章 开关电源在其他电子设备中的应用与维修开关电源以其低功耗、高效率、电路简洁等显著优点而受到人们的青睐，广泛应用于人们生活的方方面面。

在本章中，我们将继续介绍开关电源在打印机、传真机、复印机、计算机、DVD、充电器等电子设备上的应用与维修。

10.1 打印机开关电源原理与维修10.1.1 打印机电源概述打印机是精密的机电一体化设备，常见的打印机一般分为针式打印机、喷墨打印机和激光打印机三种。

不同类型的打印机其电源电路有一定区别。

针式打印机的电源主要有逻辑电源和驱动电源两大类。

逻辑电源一般是直流+5V，为各种控制芯片提供工作电源。

如果是串口打印机，逻辑电源还包括直流+12V，为串行芯片提供工作电压。

驱动电源一般为直流+35V（有些机型为36V、40V或24V），主要为字车电机、走纸电机和打印头提供工作电源。

由于不同类型针式打印机的结构特性与电路设计及驱动部件有差异，因此，不同类型的针式打印机输出电压会有一些差异。

喷墨打印机的电源电路主要有两种：一种采用集成稳压电源，主要被低档喷墨打印机所采用；另一种采用开关电源，主要被中、高档喷墨打印机所采用。

喷墨打印机也需要两种电源，即逻辑电源和驱动电源，其中逻辑电源一般为+5V，驱动电源一般为+24V。

激光打印机使用多种不同的电压，因此供电系统很复杂。

首先要做的是将220V交流电转换成低电压的直流电。

比如在HP33440型激光打印机中，电源部分提供+5V、−5V 和24V的直流电压。

+5V为所有逻辑集成电路供电，同时还用于检测打印机开关电路。

如+5V电压正常，打印机便能够启动，接收输入，控制板上的各种指示灯也可点亮。

+24V 电压用于冷却风扇、扫描电机、擦除灯以及离合器开关，同时，还是高压供电系统的电源。

在打印机盖板上有一个内部锁定开关，当打印机盖板打开后，该开关会断开+24V电源电路。

10.1.2 针式打印机开关电源分析目前，市场上的针式打印机品种很多，下面以常见的EPSON（爱普生）LQ-1520为例进行介绍，其开关电源电路如图10-1所示。

激光打印机维修故障举例如下：故障一：一台激光打印机图像明显一边黑、一边白。

在更换硒鼓、部件全部清洁以后故障还是仍然存在。

检修方法：通过保养激光打印机的光学部分，故障得到解决，主要是打开激光打印机的外壳，拆开黑色塑料盒，用干净的镜头纸认真擦多梭镜的几个反光面，再把几个光学镜头擦干净，把拆下的塑料盒还原，注意把接线卡接插件装好。

再开机后，印出的字迹就很饱满。

故障二：一台佳能ST激光打印机经常出现加热灯不亮的故障，开机后只有一个电源灯亮，机器不能正常工作。

检修方法：通过检查发现，不是定影器的问题，也不是电源、小型继电器的问题，而是电源盒旁边的一个小盒里管加热的一个102J小电阻和线路板接触不好，因为是两面线路板，要两面焊接，用电铬铁焊好后故障排除。

这个故障在ST激光打印机中很普遍，但有时加热灯不亮是电源控制部分单向可控硅故障。

定影灯管、热敏电阻、热保护器的故障也较为常见。

如果测量定影灯管烧坏，热敏电阻性能不好，热保护器开路要更换。

故障三：一台佳能BXⅡ激光打印机的加热灯有时亮，有时不亮。

检修方法：出现加热灯不亮时，要用万用表检查2根灯管的的连接线断了没有，还有7根细电线断了没有，因为BXⅡ及KT激光打印机定影部分和主机连接是活动的，几根电线经常拆装容易拆断。

如果经常出现加热灯不亮，但经过很长时间的冷却后能正常使用，这便是热敏电阻出了问题。

更换新的热敏电阻，收暇涂傻玫浇饩觥Ｓ猛蛴帽聿饬空?Ｈ让舻缱枥涮??20kΩ，热态时1.45kΩ。

故障四：输出图像色浅，看不清字迹一台canon LBP型激光打印机，输出图像色浅，基本看不清字迹。

试将对比度旋钮调至最大档，输出的样张字迹仍看不清，考虑镜面脏污，用酒精棉球将反射镜及聚焦透镜擦拭干净，故障依旧。

检查转印电极丝是否正常，未见异常，并把电极丝清洁干净，故障仍未排除。

检查粉盒充电电极丝，完好正常，检查高压及高压接点亦无问题，说明故障与电极丝无关。

进一步检查，发现激光驱动电路的灵敏传感开关的一个弹簧片断裂，致使打印机工作时未能闭含而造成上述故障。

激光打印机不能开机故障怎么解决电脑或者手机不能开机故障相信很多用户都遇到过，原因也有很多，我们需要从硬件和软件方面考虑，那么对于打印机又是怎样呢?激光打印机不开机故障一般是由于电源电路板损坏、主板损坏、电源开关损坏、控制面板与主板连线故障等引起。

激光打印机不开机故障一般解决方法如下：1. 首先检查激光打印机使用的工作电压与打印机标注的工作电压是否一致(有的打印标注的工作电压为11OV)。

如果不一致，使用变压器等设备为激光打印机提供要求的工作电压。

2. 如果激光打印机使用的工作电压与打印机标注的工作电压一致，接着检查电源电路板与主板连线是否正确连接(连线是否插反或斜接或虚接)。

如果电源板与主板连线接触不艮，重新插好连线。

3. 如果电源板与主板连线正常，接着检查主板与控制面板的连线是否正常，如果不正常，将连线重新连接好。

4. 如果主板与控制面板的连线正常，接着检查电源开关是否损坏，如果电源开关损坏，更换电源开关。

5. 如果电源开关正常，接着断开电源板与主板的连接，然后接入220V，用万用表检测电源板的+5V直流输出电压是否正常。

6. 电源板上的部分电容器(尤其初级电路部分的滤波电容)可能存有大量电荷，在维修检测过程中请特别注意不可用手触摸，以防电击或损坏测量设备。

7. 如果电源板+5V输出电压不正常，则电源板损坏，检查电源板开关是否损坏，如果损坏，更换电源板开关。

8. 如果电源板开关正常，接着检测电源板中的初级电路的保险管F1是否熔断。

如果保险管F1熔断，检查电源板其余电路是否存在短路问题，如果没有可以更换F1。

9. 如果保险管正常，接着检查电源板中的开关管、二极管、整流桥电路等是否正常，如果不正常，更换损坏的元器件或电源板。

10. 如果电源板+5V电压正常接着在主板上只连电源板线及控制面板线。

然后接通电源，看控制面板的电源指示灯是否亮。

11. 如果控制面板电源指示灯亮，说明主板正常，问题出在外围电气部件。
